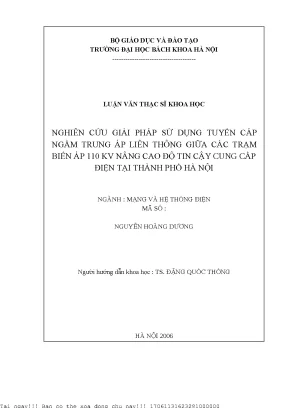

Giải Pháp Sử Dụng Tuyến Cáp Ngầm Trung Áp Nâng Cao Độ Tin Cậy Cung Cấp Điện Tại Hà Nội

Nghiên cứu giải pháp sử dụng tuyến áp ngầm trung áp giữa các trạm biến áp 110kV nhằm nâng cao độ tin cậy cung cấp điện tại Hà Nội.

• Tác giả: Nguyễn Hoàng Dương
• Người hướng dẫn: TS. Đặng Quốc Thống
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Mạng Và Hệ Thống Điện
• Đề tài: Giải Pháp Nâng Cao Độ Tin Cậy Cung Cấp Điện Tại Hà Nội
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG I: MỞ ĐẦU
• 1.1. Tính cấp thiết của đề tài. Mục đích của đề tài
• 1.2. Đối tượng nghiên cứu và phương pháp nghiên cứu
• 1.3. Ý nghĩa khoa học và thực tiễn của đề tài
• 2. CHƯƠNG II: HIỆN TRẠNG LƯỚI ĐIỆN THÀNH PHỐ HÀ NỘI
• 2.1. Giới thiệu chung. Nguồn điện 220kV cấp điện cho thành phố Hà Nội
• 2.2. Lưới điện 110kV khu vực Hà Nội
• 2.3. Lưới điện phân phối trung áp. Tình hình cung cấp điện khu vực Hà Nội
• 2.4. Hiện trạng độ tin cậy cung cấp điện của lưới điện thành phố Hà Nội
• 3. CHƯƠNG III: KHÁI NIỆM CHUNG VỀ ĐỘ TIN CẬY CUNG CẤP ĐIỆN VÀ BIỆN PHÁP NÂNG CAO ĐỘ TIN CẬY CUNG CẤP ĐIỆN
• 3.1. Khái niệm chung
• 3.2. Những chỉ tiêu đặc trưng cho quá trình hỏng hóc trong hệ thống điện
• 3.3. Những chỉ tiêu đặc trưng cho quá trình sửa chữa
• 3.4. Xác suất hỏng hóc của phần tử lưới điện
• 3.5. Phương pháp đẳng trị hoá lưới điện
• 3.6. Biện pháp nâng cao độ tin cậy hệ thống cung cấp điện
• 3.7. Độ tin cậy cung cấp điện lưới truyền tải và phân phối
• 4. CHƯƠNG IV: DỰ BÁO PHỤ TẢI ĐIỆN
• 4.1. Giới thiệu sơ lược một số phương pháp dự báo phụ tải điện
• 4.2. Dự báo tăng trưởng của phụ tải điện giai đoạn 2006÷2015
• 4.3. Dự báo nhu cầu công suất tại các trạm 110kV dự kiến xây dựng tuyến cáp ngầm trung áp liên thông
• 5. CHƯƠNG V: ĐỀ XUẤT GIẢI PHÁP SỬ DỤNG TUYẾN CÁP NGẦM TRUNG ÁP LIÊN THÔNG GIỮA CÁC TRẠM BIẾN ÁP 110KV NÂNG CAO ĐỘ TIN CẬY CUNG CẤP ĐIỆN
• 5.1. Lựa chọn giải pháp nâng cao độ tin cậy cung cấp điện tại thành phố Hà Nội
• 5.2. Đánh giá độ tin cậy của lưới điện thành phố Hà Nội trước khi có cáp liên thông trung áp giữa các trạm biến áp 110kV
• 5.3. Các phương án xây dựng các tuyến cáp liên thông trung áp
• 5.4. Đánh giá độ tin cậy của lưới điện thành phố Hà Nội khi có cáp liên thông trung áp giữa các trạm biến áp 110kV
• 6. CHƯƠNG VI: PHÂN TÍCH KINH TẾ
• 6.1. Giá trị thời gian của tiền tệ
• 6.2. Biểu đồ dòng tiền tệ (Cash-Flows: CF)
• 6.3. Các công thức tính giá trị tương đương cho các dòng tiền tệ đơn và phân bố đều
• 6.4. Các phương pháp phân tích so sánh phương án
• 6.5. Hệ thống bảng giá thiệt hại về kinh tế do ngừng cung cấp điện ở một số nước trên thế giới
• 6.6. Phân tích kinh tế lựa chọn phương án tối ưu
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Giải Pháp Nâng Cao Độ Tin Cậy Cung Cấp Điện

Chất lượng điện năng và độ tin cậy cung cấp điện là yếu tố then chốt trong sự phát triển kinh tế - xã hội, đặc biệt tại các thành phố lớn như Hà Nội. Nhu cầu sử dụng điện ngày càng tăng, kéo theo những đòi hỏi khắt khe hơn về sự ổn định và liên tục của nguồn cung. Việc ngừng cung cấp điện, dù là do sự cố hay kế hoạch bảo trì, đều gây ra những thiệt hại đáng kể về kinh tế và ảnh hưởng đến đời sống sinh hoạt của người dân. Do đó, việc nghiên cứu và triển khai các giải pháp nâng cao độ tin cậy cung cấp điện là vô cùng cấp thiết. Các giải pháp này không chỉ giúp giảm thiểu thời gian mất điện mà còn góp phần nâng cao hiệu quả hoạt động của hệ thống điện, giảm tổn thất điện năng và đảm bảo an toàn cho người sử dụng. Theo thống kê, sản lượng điện thương phẩm của Hà Nội chiếm gần 10% sản lượng điện thương phẩm cả nước, cho thấy tầm quan trọng của việc đảm bảo nguồn cung điện ổn định cho thành phố.

1.1. Tầm quan trọng của độ tin cậy điện năng

Độ tin cậy cung cấp điện không chỉ đơn thuần là việc đảm bảo có điện liên tục mà còn liên quan đến chất lượng điện áp, tần số và khả năng đáp ứng nhu cầu công suất. Ở những nước phát triển, đây là một trong những tiêu chí cơ bản để đánh giá quá trình thực hiện hợp đồng mua bán điện. Việc không đảm bảo các tiêu chuẩn về chất lượng điện có thể dẫn đến những thiệt hại kinh tế lớn cho bên mua điện và gây ra những ảnh hưởng tiêu cực đến hoạt động sản xuất kinh doanh.

1.2. Thực trạng cung cấp điện tại Hà Nội

Hà Nội là một trong những thành phố có sản lượng điện thương phẩm lớn của cả nước, với mức tăng trưởng liên tục trong những năm gần đây. Tuy nhiên, quá trình đô thị hóa nhanh chóng và sự phát triển mạnh mẽ của các khu công nghiệp đặt ra những thách thức không nhỏ cho hệ thống điện của thành phố. Việc đảm bảo an toàn cung cấp điện và mỹ quan đô thị, đặc biệt là việc hạ ngầm hệ thống đường dây nổi theo Nghị định 92/2005/NĐ-CP, đòi hỏi những giải pháp sáng tạo và hiệu quả.

II. Thách Thức Giảm Thiểu Ngừng Cấp Điện Tại Hà Nội

Hệ thống điện Hà Nội đang đối mặt với nhiều thách thức trong việc duy trì và nâng cao độ tin cậy cung cấp điện. Mạng lưới điện phát triển chưa đồng đều, với sự kết hợp của cả đường dây trên không và cáp ngầm. Tình trạng quá tải cục bộ thường xuyên xảy ra, đặc biệt vào giờ cao điểm. Bên cạnh đó, các yếu tố khách quan như thời tiết cực đoan, sự cố thiết bị và công tác bảo trì cũng ảnh hưởng không nhỏ đến độ ổn định của hệ thống. Một trong những thách thức lớn nhất là giảm thiểu thời gian ngừng cung cấp điện cho khách hàng, đồng thời đảm bảo an toàn cho người và thiết bị. Số liệu thống kê cho thấy, lượng điện năng bị mất chủ yếu do sự cố và ngừng cấp điện theo kế hoạch, gây ảnh hưởng trực tiếp đến doanh thu của công ty điện lực và hoạt động sản xuất kinh doanh của các doanh nghiệp.

2.1. Hiện trạng lưới điện trung áp và hạ áp

Lưới điện trung áp và hạ áp đóng vai trò quan trọng trong việc phân phối điện đến trực tiếp người tiêu dùng. Tuy nhiên, tình trạng tồn tại nhiều cấp điện áp phân phối khác nhau gây ra nhiều khó khăn trong công tác quản lý vận hành và quy hoạch thiết kế. Bên cạnh đó, việc sử dụng thiết bị không đồng bộ và mức dự phòng của máy biến áp chưa được thống nhất cũng ảnh hưởng đến độ tin cậy của hệ thống.

2.2. Các yếu tố ảnh hưởng độ tin cậy điện

Độ tin cậy cung cấp điện chịu ảnh hưởng bởi nhiều yếu tố, bao gồm: chất lượng thiết bị, công tác bảo trì bảo dưỡng, điều kiện thời tiết và trình độ quản lý vận hành. Sự cố thiết bị và thời tiết cực đoan là những nguyên nhân hàng đầu gây ra mất điện. Việc dự báo chính xác nhu cầu phụ tải và có kế hoạch ứng phó kịp thời với các tình huống khẩn cấp là vô cùng quan trọng.

2.3. Giảm tổn thất điện năng mục tiêu cấp thiết

Tổn thất điện năng không chỉ gây lãng phí tài nguyên mà còn ảnh hưởng đến hiệu quả kinh tế của ngành điện. Việc giảm tổn thất điện năng là một trong những mục tiêu quan trọng để nâng cao hiệu quả hoạt động của hệ thống điện. Các giải pháp giảm tổn thất điện năng bao gồm: nâng cấp đường dây, tối ưu hóa vận hành và quản lý nhu cầu sử dụng điện.

III. Giải Pháp Cáp Ngầm Trung Áp Liên Thông 110kV Hiệu Quả

Một trong những giải pháp hiệu quả để nâng cao độ tin cậy cung cấp điện tại Hà Nội là sử dụng tuyến cáp ngầm trung áp liên thông giữa các trạm biến áp 110kV. Giải pháp này cho phép san tải, chuyển tải linh hoạt giữa các trạm biến áp, giảm thiểu tình trạng quá tải và tăng cường khả năng dự phòng. Khi một trạm biến áp gặp sự cố hoặc cần bảo trì, các trạm khác có thể hỗ trợ cấp điện, đảm bảo nguồn cung liên tục cho khách hàng. Việc sử dụng cáp ngầm còn giúp cải thiện mỹ quan đô thị và giảm thiểu nguy cơ sự cố do thời tiết. Theo luận văn, việc xây dựng các tuyến cáp ngầm trung áp nối liên thông giữa các trạm biến áp 110kV sẽ giúp cho công tác điều độ, quản lý vận hành lưới điện trở nên thuận lợi hơn trong quá trình xử lý khắc phục sự cố.

3.1. Ưu điểm của cáp ngầm trung áp liên thông

Cáp ngầm trung áp liên thông mang lại nhiều ưu điểm so với các giải pháp truyền thống. Khả năng san tải và chuyển tải linh hoạt giúp giảm thiểu tình trạng quá tải cục bộ và tăng cường khả năng dự phòng. Cáp ngầm ít chịu ảnh hưởng của thời tiết và có tuổi thọ cao hơn so với đường dây trên không. Bên cạnh đó, cáp ngầm còn giúp cải thiện mỹ quan đô thị và giảm thiểu nguy cơ tai nạn điện.

3.2. Thiết kế và xây dựng cáp ngầm trung áp

Việc thiết kế và xây dựng cáp ngầm trung áp đòi hỏi kỹ thuật cao và chi phí đầu tư lớn. Cần lựa chọn loại cáp phù hợp với điều kiện địa lý và khí hậu của từng khu vực. Quá trình thi công cần đảm bảo an toàn và tuân thủ các tiêu chuẩn kỹ thuật. Việc bảo trì và kiểm tra định kỳ cũng là rất quan trọng để đảm bảo tuổi thọ và độ tin cậy của cáp ngầm.

3.3. So sánh với các phương án nâng cao độ tin cậy khác

Ngoài giải pháp cáp ngầm trung áp liên thông, còn có nhiều phương án khác để nâng cao độ tin cậy cung cấp điện, như: nâng cấp đường dây, lắp đặt thiết bị tự động đóng cắt và xây dựng các nhà máy điện phân tán. Mỗi phương án có những ưu điểm và nhược điểm riêng, cần xem xét kỹ lưỡng các yếu tố kỹ thuật, kinh tế và xã hội để lựa chọn phương án phù hợp nhất.

IV. Ứng Dụng Kết Quả Cải Thiện Cung Cấp Điện Thực Tế

Việc triển khai giải pháp cáp ngầm trung áp liên thông tại Hà Nội đã mang lại những kết quả tích cực. Thời gian ngừng cung cấp điện đã giảm đáng kể, giúp giảm thiểu thiệt hại kinh tế cho các doanh nghiệp và cải thiện chất lượng cuộc sống của người dân. Khả năng vận hành linh hoạt của hệ thống điện cũng được nâng cao, giúp ứng phó tốt hơn với các tình huống khẩn cấp. Các nghiên cứu cho thấy, việc sử dụng cáp ngầm trung áp liên thông giúp giảm sản lượng điện mất do ngừng cung cấp điện, từ đó tăng doanh thu cho công ty điện lực. Bên cạnh đó, mỹ quan đô thị cũng được cải thiện đáng kể nhờ việc hạ ngầm hệ thống đường dây.

4.1. Đánh giá hiệu quả sau khi triển khai

Để đánh giá hiệu quả của giải pháp cáp ngầm trung áp liên thông, cần thu thập và phân tích các số liệu về thời gian ngừng cung cấp điện, sản lượng điện mất, số lượng sự cố và chi phí vận hành. So sánh các số liệu này trước và sau khi triển khai giải pháp sẽ giúp đánh giá chính xác hiệu quả thực tế.

4.2. Mô hình ứng dụng tại các khu vực cụ thể

Việc ứng dụng giải pháp cáp ngầm trung áp liên thông cần được thực hiện một cách có kế hoạch và phù hợp với đặc điểm của từng khu vực. Cần xem xét các yếu tố như mật độ dân cư, nhu cầu phụ tải, điều kiện địa lý và cơ sở hạ tầng hiện có để lựa chọn phương án triển khai tối ưu.

4.3. Bài học kinh nghiệm và khuyến nghị

Quá trình triển khai giải pháp cáp ngầm trung áp liên thông tại Hà Nội đã mang lại nhiều bài học kinh nghiệm quý báu. Cần rút ra những bài học này để cải thiện quy trình thiết kế, thi công và vận hành. Đồng thời, cần đưa ra những khuyến nghị cụ thể để nhân rộng giải pháp này ra các khu vực khác.

V. Phân Tích Kinh Tế Chi Phí và Lợi Ích Cáp Ngầm Trung Áp

Việc đầu tư vào giải pháp cáp ngầm trung áp liên thông đòi hỏi một khoản chi phí đáng kể. Tuy nhiên, cần xem xét các lợi ích kinh tế lâu dài mà giải pháp này mang lại. Việc giảm thời gian ngừng cung cấp điện giúp giảm thiểu thiệt hại kinh tế cho các doanh nghiệp và tăng doanh thu cho công ty điện lực. Bên cạnh đó, việc cải thiện mỹ quan đô thị và giảm nguy cơ tai nạn điện cũng mang lại những lợi ích xã hội to lớn. Phân tích kinh tế cần xem xét cả chi phí đầu tư ban đầu và chi phí vận hành, bảo trì trong suốt vòng đời của dự án. Theo tài liệu, việc phân tích kinh tế lựa chọn phương án tối ưu là vô cùng quan trọng.

5.1. Tính toán chi phí đầu tư ban đầu

Chi phí đầu tư ban đầu bao gồm: chi phí mua sắm cáp ngầm, chi phí thi công lắp đặt, chi phí đào đường và chi phí hoàn trả mặt bằng. Cần tính toán chính xác các khoản chi phí này để lập kế hoạch tài chính chi tiết.

5.2. Dự báo doanh thu tăng thêm từ giảm mất điện

Việc giảm thời gian ngừng cung cấp điện giúp giảm sản lượng điện mất và tăng doanh thu cho công ty điện lực. Cần dự báo chính xác mức tăng doanh thu này để đánh giá hiệu quả kinh tế của dự án.

5.3. Đánh giá lợi ích xã hội và môi trường

Ngoài các lợi ích kinh tế, cần đánh giá cả lợi ích xã hội và môi trường mà giải pháp cáp ngầm trung áp liên thông mang lại. Việc cải thiện mỹ quan đô thị, giảm nguy cơ tai nạn điện và giảm thiểu tác động đến môi trường là những yếu tố quan trọng cần xem xét.

VI. Kết Luận và Tương Lai Phát Triển Lưới Điện Tin Cậy

Giải pháp cáp ngầm trung áp liên thông là một trong những giải pháp hiệu quả để nâng cao độ tin cậy cung cấp điện tại Hà Nội. Việc triển khai giải pháp này đã mang lại những kết quả tích cực về kinh tế, xã hội và môi trường. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các giải pháp mới để nâng cao hơn nữa độ tin cậy và hiệu quả của hệ thống điện. Việc ứng dụng công nghệ thông minh và các giải pháp năng lượng tái tạo sẽ đóng vai trò quan trọng trong việc xây dựng một lưới điện tin cậy, bền vững và thân thiện với môi trường. Việc xây dựng thành công các tuyến cáp ngầm trung áp nối liên thông giữa các trạm biến áp 110kV sẽ giúp cho công tác điều độ, quản lý vận hành lưới điện trở nên thuận lợi hơn trong quá trình xử lý khắc phục sự cố.

6.1. Tổng kết và đánh giá chung

Cần tổng kết và đánh giá chung về hiệu quả của giải pháp cáp ngầm trung áp liên thông, đồng thời đưa ra những khuyến nghị để cải thiện quy trình thiết kế, thi công và vận hành.

6.2. Hướng phát triển lưới điện thông minh

Lưới điện thông minh là xu hướng phát triển tất yếu của ngành điện. Việc ứng dụng công nghệ thông tin và truyền thông vào quản lý vận hành lưới điện sẽ giúp nâng cao độ tin cậy, hiệu quả và tính linh hoạt của hệ thống.

6.3. Ứng dụng năng lượng tái tạo và lưu trữ năng lượng

Năng lượng tái tạo và lưu trữ năng lượng đóng vai trò quan trọng trong việc đảm bảo an ninh năng lượng và giảm thiểu tác động đến môi trường. Việc tích hợp các nguồn năng lượng tái tạo vào lưới điện cần được thực hiện một cách có kế hoạch và phù hợp với điều kiện cụ thể của từng khu vực.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế - xã hội nhanh chóng của thành phố Hà Nội, nhu cầu sử dụng điện năng tăng trưởng mạnh mẽ, với sản lượng điện thương phẩm năm 2005 đạt trên 4,09 tỷ kWh, chiếm gần 10% sản lượng điện cả nước. Tốc độ tăng trưởng điện thương phẩm bình quân giai đoạn 2001-2005 đạt 15%/năm, cao hơn 4% so với kế hoạch đề ra. Tuy nhiên, hệ thống lưới điện hiện tại vẫn còn nhiều hạn chế về độ tin cậy cung cấp điện, đặc biệt trong bối cảnh mở rộng đô thị, phát triển các khu công nghiệp và các công trình trọng điểm mới. Việc đảm bảo chất lượng điện năng, giảm thiểu thời gian ngừng cung cấp điện và tổn thất điện năng trở thành yêu cầu cấp thiết.

Luận văn tập trung nghiên cứu giải pháp sử dụng tuyến cáp ngầm trung áp liên thông giữa các trạm biến áp 110kV nhằm nâng cao độ tin cậy cung cấp điện tại Hà Nội. Phạm vi nghiên cứu bao gồm các trạm biến áp 110kV khu vực Hà Nội, với dữ liệu thu thập từ năm 2000 đến 2006 và dự báo phụ tải đến năm 2015. Mục tiêu chính là đánh giá hiệu quả kỹ thuật và kinh tế của việc áp dụng cáp ngầm trung áp liên thông, từ đó đề xuất phương án tối ưu cho Công ty Điện lực thành phố Hà Nội.

Giải pháp này không chỉ góp phần giảm thời gian ngừng điện, tăng tính linh hoạt trong vận hành lưới điện mà còn hỗ trợ thực hiện chủ trương hạ ngầm hệ thống đường dây nổi theo Nghị định 92/2005/NĐ-CP, đồng thời nâng cao mỹ quan đô thị và an toàn cung cấp điện. Các chỉ số như sản lượng điện thương phẩm, tỷ lệ tổn thất điện năng và số vụ sự cố được sử dụng làm metrics đánh giá hiệu quả của đề tài.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về độ tin cậy cung cấp điện, bao gồm:

• Lý thuyết độ tin cậy hệ thống điện: Định nghĩa độ tin cậy là khả năng cung cấp điện liên tục, đầy đủ với chất lượng điện áp và tần số hợp chuẩn. Các chỉ tiêu định lượng như xác suất làm việc tin cậy, cường độ hỏng hóc, thời gian làm việc tin cậy trung bình được áp dụng để đánh giá.

• Mô hình phân bố mũ trong độ tin cậy: Sử dụng luật phân bố mũ để mô tả xác suất hỏng hóc và thời gian phục hồi của các phần tử trong hệ thống điện, giúp đơn giản hóa tính toán và phân tích.

• Phương pháp đẳng trị hoá lưới điện: Đánh giá độ tin cậy của hệ thống phức tạp bằng cách thay thế các phần tử nối tiếp hoặc song song bằng phần tử tương đương về khả năng tải và độ tin cậy.

• Biện pháp dự phòng trong hệ thống điện: Phân tích các phương pháp dự phòng cố định, dự phòng thay thế với các chế độ mang tải, mang tải nhẹ và không mang tải nhằm tăng độ tin cậy hệ thống.

Các khái niệm chính bao gồm xác suất làm việc tin cậy $p(t)$, xác suất hỏng hóc $q(t)$, cường độ hỏng hóc $\lambda(t)$, thời gian làm việc tin cậy trung bình $m_t$, và các chỉ tiêu đặc trưng cho quá trình sửa chữa như xác suất hoàn thành sửa chữa trong khoảng thời gian cho trước.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ Công ty Điện lực thành phố Hà Nội, bao gồm số liệu vận hành lưới điện 110kV và trung áp, thống kê sự cố, sản lượng điện thương phẩm từ năm 2000 đến 2006, cùng các dự báo phụ tải đến năm 2015. Cỡ mẫu nghiên cứu bao gồm 20 trạm biến áp 110kV với tổng công suất 1780 MVA và các tuyến đường dây trung áp, cáp ngầm liên quan.

Phương pháp phân tích bao gồm:

• Phân tích độ tin cậy cung cấp điện: Tính toán xác suất hỏng hóc, thời gian ngừng điện do sự cố và bảo dưỡng, áp dụng mô hình phân bố mũ và phương pháp đẳng trị hoá lưới điện.

• Dự báo phụ tải điện: Sử dụng các phương pháp dự báo tăng trưởng phụ tải dựa trên số liệu lịch sử và kế hoạch phát triển kinh tế - xã hội của Hà Nội.

• Xây dựng và đánh giá các phương án kỹ thuật: Thiết kế các tuyến cáp ngầm trung áp liên thông giữa các trạm biến áp 110kV, phân tích độ tin cậy trước và sau khi áp dụng giải pháp.

• Phân tích kinh tế: Tính toán chi phí đầu tư, giá trị thời gian của tiền tệ, dòng tiền tệ (cash flows), và so sánh hiệu quả kinh tế của các phương án nhằm lựa chọn phương án tối ưu.

Timeline nghiên cứu kéo dài từ năm 2004 đến 2006, với dự báo và kế hoạch áp dụng đến năm 2015.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng lưới điện và độ tin cậy cung cấp điện tại Hà Nội:

   • Tổng chiều dài đường dây 110kV trên không là khoảng 299 km, chủ yếu sử dụng dây dẫn AC và ACSR với thiết diện từ 120mm² đến 400mm².
   • Lưới điện trung áp gồm 4 cấp điện áp (35kV, 22kV, 10kV, 6kV) với tổng chiều dài đường dây trung áp khoảng 2.721 km, trong đó cáp ngầm XLPE 22kV chiếm 42,08%.
   • Số vụ sự cố trên lưới điện 110kV và trung áp giảm từ năm 2000 đến 2005, nhưng vẫn còn cao với hơn 12 vụ sự cố vĩnh cửu trên 100 km đường dây trung áp năm 2005.
   • Tỷ lệ tổn thất điện năng giảm từ 14,03% năm 2000 xuống còn khoảng 12% năm 2005, tiết kiệm hơn 500 tỷ đồng cho Nhà nước.

2. Đánh giá độ tin cậy trước khi áp dụng cáp ngầm liên thông:

   • Xác suất hỏng hóc của các phần tử lưới điện phụ thuộc nhiều vào điều kiện thời tiết và chất lượng thiết bị.
   • Thời gian ngừng điện do sự cố và bảo dưỡng chiếm tỷ trọng lớn, ảnh hưởng trực tiếp đến sản lượng điện mất và doanh thu bán điện.
   • Các trạm biến áp 110kV vận hành song song có xác suất hỏng hóc thấp hơn trạm đơn lẻ.

3. Hiệu quả kỹ thuật của giải pháp cáp ngầm trung áp liên thông:

   • Việc sử dụng tuyến cáp ngầm trung áp liên thông giữa các trạm biến áp 110kV giúp tăng tính linh hoạt trong điều độ, san tải và chuyển tải, giảm hiện tượng quá tải và tổn thất trên đường dây.
   • Độ tin cậy cung cấp điện được cải thiện rõ rệt, giảm thời gian ngừng điện do sự cố và bảo dưỡng định kỳ.
   • So sánh xác suất hỏng hóc và thời gian ngừng điện trước và sau khi áp dụng cáp ngầm cho thấy mức giảm khoảng 20-30% trong các chỉ số này.

4. Phân tích kinh tế:

   • Chi phí đầu tư cho các tuyến cáp ngầm được cân đối với lợi ích giảm thiểu tổn thất điện năng và tăng doanh thu bán điện.
   • Giá trị hiện tại ròng (NPV) và tỷ suất hoàn vốn nội bộ (IRR) của phương án cáp ngầm liên thông đạt mức khả thi trong vòng 5-7 năm.
   • So sánh với các phương án khác, giải pháp cáp ngầm trung áp liên thông là tối ưu về mặt kỹ thuật và kinh tế.

Thảo luận kết quả

Nguyên nhân chính của các sự cố lưới điện hiện nay là do lưới điện trung áp còn nhiều cấp điện áp xen kẽ, thiết bị cũ kỹ, và ảnh hưởng của thời tiết. Việc áp dụng cáp ngầm trung áp liên thông giúp khắc phục các hạn chế này bằng cách tạo ra mạng lưới phân phối kín vận hành hở, nâng cao khả năng khoanh vùng và xử lý sự cố nhanh chóng.

So với các nghiên cứu trong ngành, kết quả cho thấy sự phù hợp với xu hướng hiện đại hóa lưới điện đô thị, đồng thời đáp ứng yêu cầu hạ ngầm đường dây theo quy định pháp luật. Việc giảm thời gian ngừng điện không chỉ nâng cao độ tin cậy mà còn giảm thiểu thiệt hại kinh tế do mất điện, góp phần tăng trưởng bền vững cho thành phố.

Dữ liệu có thể được trình bày qua biểu đồ so sánh số vụ sự cố, tỷ lệ tổn thất điện năng và thời gian ngừng điện trước và sau khi áp dụng giải pháp, cũng như bảng phân tích dòng tiền tệ cho các phương án đầu tư.

Đề xuất và khuyến nghị

1. Triển khai xây dựng các tuyến cáp ngầm trung áp liên thông giữa các trạm biến áp 110kV

   • Mục tiêu: Nâng cao độ tin cậy cung cấp điện, giảm thời gian ngừng điện.
   • Thời gian thực hiện: Giai đoạn 2007-2015.
   • Chủ thể thực hiện: Công ty Điện lực thành phố Hà Nội phối hợp với các nhà thầu chuyên ngành.

2. Cải tạo, nâng cấp lưới điện trung áp, đồng bộ hóa cấp điện áp 22kV thay thế dần các cấp 6kV và 10kV

   • Mục tiêu: Giảm tổn thất điện năng, tăng khả năng truyền tải và vận hành linh hoạt.
   • Thời gian thực hiện: Từ 2007 đến 2015.
   • Chủ thể thực hiện: Ban quản lý dự án và các đơn vị vận hành lưới điện.

3. Tăng cường công tác kiểm tra, bảo dưỡng định kỳ và giám sát thi công cáp ngầm

   • Mục tiêu: Giảm thiểu sự cố do lỗi thi công và thiết bị xuống cấp.
   • Thời gian thực hiện: Liên tục hàng năm.
   • Chủ thể thực hiện: Đội ngũ kỹ thuật và quản lý vận hành lưới điện.

4. Đào tạo nâng cao năng lực cho cán bộ vận hành và quản lý lưới điện

   • Mục tiêu: Nâng cao kỹ năng xử lý sự cố, vận hành hệ thống cáp ngầm và lưới điện phân phối hiện đại.
   • Thời gian thực hiện: Hàng năm, theo kế hoạch đào tạo.
   • Chủ thể thực hiện: Trung tâm đào tạo sau đại học và Công ty Điện lực Hà Nội.

5. Xây dựng hệ thống quản lý và điều độ lưới điện thông minh, tích hợp công nghệ tự động hóa

   • Mục tiêu: Tăng cường khả năng giám sát, phát hiện và xử lý sự cố nhanh chóng.
   • Thời gian thực hiện: Giai đoạn 2010-2015.
   • Chủ thể thực hiện: Ban kỹ thuật và công nghệ thông tin của Công ty Điện lực.

Đối tượng nên tham khảo luận văn

1. Các nhà quản lý và kỹ sư vận hành lưới điện đô thị

   • Lợi ích: Hiểu rõ về các giải pháp nâng cao độ tin cậy, áp dụng thực tiễn trong quản lý vận hành.
   • Use case: Lập kế hoạch cải tạo, nâng cấp lưới điện trung áp và truyền tải.

2. Các nhà hoạch định chính sách và cơ quan quản lý ngành điện

   • Lợi ích: Cung cấp cơ sở khoa học cho việc xây dựng chính sách phát triển lưới điện đô thị và quy hoạch hạ tầng điện.
   • Use case: Định hướng phát triển lưới điện phù hợp với mục tiêu phát triển bền vững.

3. Các nhà nghiên cứu và sinh viên ngành điện, năng lượng

   • Lợi ích: Tài liệu tham khảo về lý thuyết độ tin cậy, mô hình phân tích và phương pháp dự báo phụ tải.
   • Use case: Phát triển đề tài nghiên cứu, luận văn thạc sĩ hoặc tiến sĩ.

4. Các nhà đầu tư và doanh nghiệp cung cấp thiết bị, dịch vụ điện

   • Lợi ích: Hiểu rõ nhu cầu kỹ thuật và kinh tế của các dự án nâng cấp lưới điện, từ đó đề xuất giải pháp phù hợp.
   • Use case: Tham gia đấu thầu, cung cấp thiết bị cáp ngầm và dịch vụ thi công.

Câu hỏi thường gặp

1. Tại sao cần sử dụng tuyến cáp ngầm trung áp liên thông giữa các trạm biến áp 110kV?
   Giải pháp này giúp tăng tính linh hoạt trong vận hành, giảm thời gian ngừng điện do sự cố hoặc bảo dưỡng, đồng thời nâng cao độ tin cậy cung cấp điện và đảm bảo mỹ quan đô thị.

2. Phương pháp dự báo phụ tải điện được áp dụng như thế nào trong nghiên cứu?
   Dựa trên số liệu lịch sử và kế hoạch phát triển kinh tế - xã hội, các phương pháp dự báo tăng trưởng phụ tải được sử dụng để xác định nhu cầu công suất đến năm 2015, làm cơ sở xây dựng các phương án kỹ thuật.

3. Làm thế nào để đánh giá hiệu quả kinh tế của giải pháp cáp ngầm liên thông?
   Sử dụng phân tích dòng tiền tệ, tính giá trị hiện tại ròng (NPV), tỷ suất hoàn vốn nội bộ (IRR) và so sánh chi phí đầu tư với lợi ích giảm tổn thất và tăng doanh thu bán điện.

4. Các yếu tố ảnh hưởng đến xác suất hỏng hóc của lưới điện là gì?
   Bao gồm điều kiện thời tiết, chất lượng thiết bị, tuổi thọ thiết bị, chế độ vận hành và bảo dưỡng, cũng như các tác động khách quan như vi phạm hành lang an toàn.

5. Giải pháp dự phòng nào được khuyến nghị để nâng cao độ tin cậy hệ thống điện?
   Phương pháp dự phòng cố định và dự phòng thay thế được áp dụng tùy theo điều kiện vận hành, trong đó dự phòng không mang tải và mang tải nhẹ giúp tăng độ tin cậy hiệu quả với chi phí hợp lý.

Kết luận

• Đề tài đã phân tích chi tiết hiện trạng lưới điện 110kV và trung áp tại Hà Nội, chỉ ra các hạn chế về độ tin cậy và nhu cầu phát triển trong giai đoạn 2006-2015.
• Giải pháp sử dụng tuyến cáp ngầm trung áp liên thông giữa các trạm biến áp 110kV được chứng minh là hiệu quả về mặt kỹ thuật và kinh tế, giúp giảm thiểu sự cố và thời gian ngừng điện.
• Phương pháp nghiên cứu kết hợp lý thuyết độ tin cậy, mô hình phân bố mũ, phân tích kinh tế và dự báo phụ tải tạo nên cơ sở khoa học vững chắc cho đề xuất giải pháp.
• Các khuyến nghị về cải tạo lưới điện, nâng cao năng lực vận hành và đào tạo nhân lực được đề xuất nhằm đảm bảo thực hiện thành công giải pháp.
• Tiếp theo, cần triển khai thí điểm các tuyến cáp ngầm liên thông, đồng thời xây dựng hệ thống quản lý và điều độ lưới điện hiện đại để tối ưu hóa hiệu quả vận hành.

Các đơn vị quản lý và vận hành lưới điện tại Hà Nội nên ưu tiên nghiên cứu và áp dụng giải pháp cáp ngầm trung áp liên thông nhằm nâng cao độ tin cậy cung cấp điện, đáp ứng yêu cầu phát triển kinh tế - xã hội bền vững của thành phố.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Tính cấp thiết của đề tài. Hiện nay, trên thế giới vấn đề đảm bảo chất lượng điện năng ngày càng trở nên quan trọng trong quá trình sản xuất và sinh hoạt. Do nhu cầu sử dụng điện ngày càng cao nên những thiệt hại của nền kinh tế khi ngừng cung cấp điện sẽ rất lớn.

Ở những nước đã hình thành thị trường điện, việc mua bán điện được thực hiện theo hợp đồng giữa bên mua và bên bán khi đó tiêu chuẩn về chất lượng điện năng sẽ là một trong những tiêu chí cơ bản để đánh giá quá trình thực hiện hợp đồng. Nếu bên bán điện không đảm bảo tiêu chuẩn điện áp, tần số, công suất và thời gian cung cấp điện theo hợp đồng gây thiệt hại đến bên mua điện thì bên bán điện phải bồi thường cho bên mua điện theo quy định của pháp luật. Tuy nhiên, bên mua điện phải có trách nhiệm đảm bảo các trang thiết bị sử dụng điện của mình hoạt động an toàn để không gây ra sự cố cho hệ thống điện, không làm ảnh hưởng đến chất lượng điện áp của lưới điện. Vì vậy, các tiêu chuẩn về chất lượng điện năng luôn được những người làm công tác quản lý vận hành và kinh doanh điện năng hết sức coi trọng.

Ở nước ta trong những vừa năm qua, hệ thống lưới điện từng bước được phát triển vững chắc, chất lượng điện năng và độ tin cậy ngày càng được nâng cao, đáp ứng nhu cầu phát triển kinh tế - xã hội của đất nước. Ngành điện đã có nhiều nỗ lực hoàn thành vượt thời gian hơn một năm mục tiêu phát triển của ngành đã được Đại hội lần thứ IX của Đảng xác định. Tốc độ tăng trưởng điện thương phẩm bình quân giai đoạn 2001-2005 đạt 15%/năm, cao hơn 4% so với mục tiêu của kế hoạch 5 năm 2001-2005 đã đề ra. Ngành điện cũng phấn đấu giảm tổn thất điện năng từ 14,03% năm 2000 xuống còn 12% năm 2005, tiết kiệm hơn 500 tỷ đồng cho Nhà nước.

Năm 2006, trong tháng Học viên: Nguyễn Hoàng Dương Lớp Cao học HTĐ 2004-2006 LUËN V¡N TèT NGHIÖP 3 01/2006, sản lượng điện cung cấp cho nền kinh tế đạt 3,734 tỷ kWh, đến tháng 8/2006, sản lượng điện sản xuất ước đạt 5,1 tỷ kWh, tăng 10,1% so với cùng kỳ năm trước. Đây là nỗ lực lớn của ngành điện. Cùng với sự phát triển của đất nước, thành phố Hà Nội là một trong những thành phố có sản lượng điện thương phẩm lớn đạt 4,09 tỷ kWh chiếm gần 10% sản lượng điện thương phẩm cả nước. Hiện nay, do tình hình phát triển kinh tế - xã hội của thành phố có nhiều biến động và phát triển mạnh mẽ, quá trình đô thị diễn ra nhanh chóng, thành phố thành lập thêm hai quận mới là Long Biên và Hoàng Mai, nhiều công trình trọng điểm mới xuất hiện như Trung tâm Hội nghị Quốc tế, nhiều khu đô thị mới, khu công nghiệp sẽ xuất hiện ở khu vực phía Tây và phía Bắc thành phố như khu công nghiệp Bắc Thăng Long (198ha), khu công nghiệp Đông Anh (300ha), khu công nghiệp Sóc Sơn (300ha), khu công nghiệp Đài Tư (40ha),… Mặt khác trong mục tiêu nhiệm vụ phát triển của thành phố trong giai đoạn 2006 ÷ 2010, Hà Nội sẽ tập trung ưu tiên nhiều hơn cho mục tiêu hiện đại hoá, nâng cao chất lượng phát triển và thực hiện mục tiêu phát triển bền vững, phấn đấu tăng trưởng GDP chung của thành phố đạt 10,5 ÷ 11,5% năm đòi hỏi kết cấu mạng lưới điện cũng phải có nhiều thay đổi và bổ sung cho phù hợp với tình hình phát triển thực tế.

Bên cạnh đó, việc đảm bảo an toàn cung cấp điện và đảm bảo mỹ quan đô thị trong thành phố là một trong những mục tiêu chất lượng của Công ty Điện lực thành phố Hà Nội. Tại Nghị định 92/2005/NĐ-CP cũng quy định chi tiết một số điều về Pháp lệnh Thủ đô trong đó đã đề ra mục tiêu thực hiện hạ ngầm hệ thống đường dây nổi trước năm 2015 trên địa bàn thành phố Hà Nội. Vì vậy, để nâng cao chất lượng cung cấp điện, giảm thời gian ngừng điện của khách hàng, giảm sản lượng điện năng mất của Công ty Điện lực thành phố Hà Nội, đồng thời thực hiện đúng chủ trương của Nhà nước, việc nghiên cứu đưa ra các giải pháp nâng cao độ ổn định và liên tục trong quá trình cung ứng Học viên: Nguyễn Hoàng Dương Lớp Cao học HTĐ 2004-2006 LUËN V¡N TèT NGHIÖP 4 điện, đồng thời đảm bảo an toàn cung cấp điện và mỹ quan đô thị trở nên hết sức cần thiết. Mục đích của đề tài Để lựa chọn được giải pháp hợp lý nhằm hạn chế thời gian ngừng cung cấp điện cho khách hàng, đảm bảo cho lưới điện vận hành liên tục, ổn định hơn và giảm doanh thu bán điện bị mất do ngừng cung cấp điện.

Trong đề tài này sẽ nghiên cứu đề xuất giải pháp sử dụng các tuyến cáp ngầm trung áp nối liên thông giữa các trạm biến áp 110kV khu vực Hà Nội. Từ đó, đánh giá sơ bộ về những hiệu quả đạt được trong công tác quản lý vận hành và kinh doanh điện năng của Công ty Điện lực thành phố Hà Nội. Đối tượng nghiên cứu và phương pháp nghiên cứu 1. Đối tượng nghiên cứu phương pháp nghiên cứu Đối tượng nghiên cứu trong phạm vi đề tài là các trạm biến áp 110kV khu vực Hà Nội.

Phương pháp nghiên cứu Đánh giá độ tin cậy cung cấp điện của các trạm 110kV trước và sau khi sử dụng cáp ngầm trung áp liên thông giữa các trạm 110kV theo xác suất ngừng cung cấp điện. Căn cứ vào tình trạng tải hiện nay của các trạm biến áp 110kV, cùng với việc sử dụng các phương pháp dự báo nhu cầu phụ tải để đưa ra những dự báo phụ tải điện đến năm 2015 cho khu vực Hà Nội. Xây dựng các phương án kỹ thuật hợp lý và tiến hành phân tích kinh tế để lựa chọn ra phương án tốt nhất. Ý nghĩa khoa học và thực tiễn của đề tài Sau khi nghiên cứu xây dựng thành công các tuyến cáp ngầm trung áp nối liên thông giữa các trạm biến áp 110kV sẽ giúp cho công tác điều độ, quản lý vận hành lưới điện trở nên thuận lợi nhiều hơn trong quá trình xử lý khắc phục sự cố, bất thường xảy ra trên lưới điện khu vực.

Đồng thời tạo Học viên: Nguyễn Hoàng Dương Lớp Cao học HTĐ 2004-2006 LUËN V¡N TèT NGHIÖP 5 được sự linh hoạt trong việc san tải, chuyển tải. Từ đó, hạn chế được hiện tượng quá tải trên đường dây và tại các trạm biến áp dẫn đến giảm tổn thất và giảm các nguy cơ gây ra sự cố. Nhờ có sự linh hoạt trong công tác điều độ vận hành lưới điện sẽ làm giảm thời gian ngừng cung cấp điện khi thực hiện kế hoạch sửa chữa, bảo dưỡng định kỳ các thiết bị điện hay khi có sự cố xảy ra trên lưới điện. Về mặt sản xuất kinh doanh, khi thời gian ngừng cung cấp điện giảm, sản lượng điện mất do ngừng cung cấp điện cũng sẽ giảm, giúp cho doanh thu bán điện của công ty tăng lên, phấn đấu hoàn thành các mục tiêu, nhiệm vụ của Tổng Công ty Điện lực Việt Nam đề ra.

Học viên: Nguyễn Hoàng Dương Lớp Cao học HTĐ 2004-2006 LUËN V¡N TèT NGHIÖP 6 CHƯƠNG II HIỆN TRẠNG LƯỚI ĐIỆN THÀNH PHỐ HÀ NỘI 2. Giới thiệu chung. Hà Nội là một trung tâm chính trị - kinh tế - văn hoá lớn của cả nước, là một trong những thành phố đông dân và có sản lượng tiêu thụ điện năng cao. Năm 2005, sản lượng điện khu vực Hà Nội đạt trên 4,09 tỷ kWh tăng 8,08 % so với năm 2004, sản lượng ngày cao nhất đạt 15,597 triệu kWh với công suất đỉnh đạt 798,6 MW.

Nguồn điện 220kV cấp điện cho thành phố Hà Nội Nguồn cấp 220kV hiện nay có các trạm : - Trạm 220kV E3_Mai Động 2 x 250 MVA - Trạm 220kV E19_Sóc Sơn 125 MVA - Trạm 220kV E4_Ba La 2 x 250 MVA - Trạm 220kV E6_Chèm 2 x 40 MVA ; 25 MVA ; 63MVA Dự kiến xây dựng đến năm 2010 - Trạm 220kV Yên Phụ 1x250 MVA - Trạm 220kV Vân Trì 1x125 MVA Sẽ đáp ứng được nhu cầu về nguồn cho lưới điện Hà Nội. Lưới điện 110kV khu vực Hà Nội 2. Đường dây 110kV Các lộ đường dây 110kV cấp điện cho thành phố Hà Nội chủ yếu là các đường dây trên không với tổng chiều dài 299,053 km, chủ yếu dùng dây dẫn loại AC và ACSR có thiết diện từ 120mm2 đến 400mm 2. Số lượng thống kê cho trong bảng 2.

Học viên: Nguyễn Hoàng Dương Lớp Cao học HTĐ 2004-2006 LUËN V¡N TèT NGHIÖP 7 Bảng 2. Các lộ đường dây 110kV cấp cho khu vực Hà Nội Nguồn : Công ty Điện lực thành phố Hà Nội TT Tên đường dây ĐDK 171E1÷178E6; 172E1 ÷177E6 Chiều Khoảng Icp Loại dây dài Ghi chú cột (A) (km) 1. - Hai ĐDK đi song song 1÷20; AC185 510 chung cột. 23÷70 - Tại cột 24 nhánh rẽ vào 13,558 TBA 110kV E17.

ACSR400 20÷23 832 - Tại cột 29 nhánh rẽ vào TBA 110kV E24 ĐDK 174E1÷171E19 ACSR240 1÷168 26,560 Tại cột 102 nhánh rẽ vào 579 TBA 110kV E16 2. ĐDK 175E1÷173E19 AC120 1÷90 380 Tại cột 63 nhánh rẽ vào TBA 16,364 110kV E16 AC185 90÷97 510 ĐDK 180E1÷ 173E28; ĐDK 181E1÷174E28 - Hai ĐDK đi song song AC120 1÷70 13,890 380 chung cột 3. - Tại cột 75 nhánh rẽ vào TBA 110kV E2. AC185 70÷98 5,049 510 - Tại cột 98 nhánh rẽ vào TBA 110kV E15 ĐDK 171E3÷E18; ĐDK 172E3÷E18 - Hai ĐDK đi song song chung cột 4.

- Tại cột 23 nhánh rẽ vào AC185 1÷32 6,106 510 TBA 110kV E12. - Tại cột 32 nhánh rẽ vào TBA 110kV E18 5. ĐDK 173E3÷ 171E13; ĐDK 174E3÷172E13 AC185 1÷27 5,166 510 Học viên: Nguyễn Hoàng Dương Lớp Cao học HTĐ 2004-2006 LUËN V¡N TèT NGHIÖP 8 TT Tên đường dây ĐDK 175E3÷177E4; ĐDK 176E3÷178E4 - Hai ĐDK đi song song 6. chung cột AC185 1÷89 16,404 510 - Tại cột 57 nhánh rẽ vào TBA 110kV E10.

- Tại cột 66 nhánh đi Hà Tây ĐDK 177E3÷ 171E22; ĐDK 178E3÷172E22 7. Hai ĐDK đi song song ACSR240 1÷20 2,915 579 chung cột ĐDK 174E4÷172E6 AC185 1÷91 16,640 510 ĐDK 175E4÷ 172E14 - Tại cột 55_171E6 8. AC185 1÷111 20,317 510 (36_175E4) hai đường dây đi ĐDK 171E6÷ 171E14 song song chung cột - Tại cột 81_171E6 AC185 1÷129 24,129 510 (52_175E4) nhánh rẽ vào TBA 110kV E25. AC185 1÷49 8,504 510 ĐDK 176E4÷171E5 AC150 1÷37 8,087 445 ĐDK 175E6÷E18; ĐDK 176E6÷E18 1÷20; - Hai ĐDK đi song song AC185 70÷83; 8,320 510 chung cột 10.

- Tại cột 42 nhánh rẽ vào 84÷90 ACSR185 20÷70 9,750 510 TBA 110kV E21. - Tại cột 70 nhánh rẽ vào XLPE1x400 83÷84 0,650 470 TBA 110kV E8.
