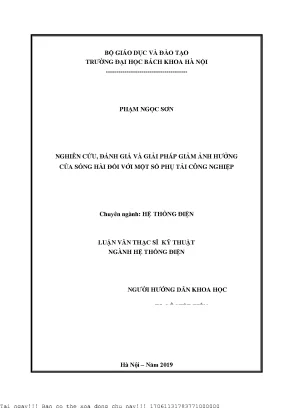

Nghiên Cứu Giải Pháp Giảm Ảnh Hưởng Của Sóng Hài Đối Với Phụ Tải Công Nghiệp

Chuyên khảo phân tích Nghiên ứu đánh giá và giải pháp giảm ảnh hưởng ủa sóng hài đối với một số phụ tải ông nghiệp, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Tác giả: Phạm Ngọc Sơn
• Người hướng dẫn: TS. Lê Việt Tiến
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Hệ Thống Điện
• Đề tài: Giải Pháp Giảm Ảnh Hưởng Sóng Hài Trong Hệ Thống Điện
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI MỞ ĐẦU
• 1. CHƯƠNG I: TỔNG QUAN
• 1.1. Tổng quan về lĩnh vực nghiên cứu
• 1.2. Tính cấp thiết của đề tài, ý nghĩa khoa học và thực tiễn
• 1.3. Mục đích nghiên cứu và đối tượng nghiên cứu
• 1.4. Nội dung của luận văn
• 2. CHƯƠNG II: SÓNG HÀI VÀ CÁC PHƯƠNG PHÁP LỌC SÓNG HÀI
• 2.1. Các khái niệm về sóng hài
• 2.2. Ảnh hưởng của sóng hài
• 2.3. Giới hạn và tiêu chuẩn sóng hài
• 2.4. Các phương pháp lọc sóng hài
• 2.4.1. Bộ lọc thụ động (Passive Filter)
• 2.4.2. Bộ lọc chủ động (Active Filter)
• 2.4.3. Kết luận chương 2
• 3. CHƯƠNG III: XÂY DỰNG MÔ HÌNH MẠCH LỌC
• 3.1. Mô hình toán mạch lọc
• 3.2. Các phép toán biến đổi điều khiển
• 3.3. Dòng điện hiệu dụng đưa vào trong điều khiển
• 3.4. Mô hình mạch lọc 3 pha 4 dây nguồn cân bằng trong Matlab Simulink
• 3.5. Mô hình mạch lọc 3 pha 4 dây nguồn không cân bằng trong Matlab Simulink
• 3.6. Kết luận chương 3
• 4. CHƯƠNG IV: KẾT QUẢ MÔ PHỎNG VÀ ỨNG DỤNG CHO LƯỚI THỰC TẾ
• 4.1. Khảo sát sự làm việc của hệ thống 3 pha 4 dây nguồn cân bằng
• 4.2. Áp dụng vào lưới điện thực tế (Lưới Vĩnh Phúc)
• 4.3. Kết luận chương 4
• 5. CHƯƠNG V: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Sóng Hài Trong Hệ Thống Điện 50 60 Ký Tự

Sóng hài là một dạng nhiễu không mong muốn trong hệ thống điện, gây ra nhiều vấn đề về chất lượng điện năng. Nguyên nhân chính là do các tải phi tuyến, đặc biệt là các thiết bị điện tử công suất được sử dụng rộng rãi trong công nghiệp. Sự gia tăng sử dụng các thiết bị này dẫn đến méo dạng dòng điện hình sin, gây nhiễu cho các thiết bị khác và làm giảm hiệu suất hệ thống. Các giải pháp giảm sóng hài, đặc biệt là sử dụng bộ lọc tích cực, ngày càng trở nên quan trọng để đảm bảo hoạt động ổn định và hiệu quả của hệ thống điện. Việc nghiên cứu và ứng dụng các giải pháp này đóng vai trò quan trọng trong việc nâng cao chất lượng điện năng và giảm thiểu tác động tiêu cực đến môi trường. Theo luận văn của Phạm Ngọc Sơn (2019), 'Để giảm sóng hài phương pháp tiên tiến hiện nay là dùng bộ lọc tích cực'. Điều này nhấn mạnh tầm quan trọng của việc áp dụng công nghệ này.

1.1. Khái niệm về sóng hài và nguyên nhân phát sinh

Sóng hài là các thành phần dòng điện hoặc điện áp có tần số là bội số nguyên của tần số cơ bản (thường là 50Hz hoặc 60Hz). Các tải phi tuyến như bộ chỉnh lưu, biến tần, và các thiết bị điện tử công suất là nguyên nhân chính gây ra sóng hài. Khi các thiết bị này hoạt động, chúng không tiêu thụ dòng điện theo dạng hình sin thuần túy, mà tạo ra các thành phần hài bậc cao. Những thành phần này lan truyền trong hệ thống điện, gây ra nhiều vấn đề. Do đó, việc hiểu rõ nguyên nhân phát sinh và đặc điểm của sóng hài là rất quan trọng để có thể áp dụng các giải pháp giảm thiểu hiệu quả. Các nghiên cứu về chất lượng điện năng cũng chỉ ra rằng, việc kiểm soát sóng hài là yếu tố then chốt để duy trì sự ổn định của hệ thống.

1.2. Tác động tiêu cực của sóng hài lên hệ thống điện

Sóng hài gây ra nhiều tác động tiêu cực lên hệ thống điện, bao gồm tăng tổn thất điện năng, giảm tuổi thọ thiết bị, gây nhiễu cho các thiết bị điện tử nhạy cảm, và làm sai lệch các phép đo. Các thành phần hài bậc cao có thể gây quá nhiệt cho máy biến áp, động cơ, và tụ điện, dẫn đến giảm hiệu suất và tuổi thọ. Ngoài ra, sóng hài còn gây ra các vấn đề về điều khiển và bảo vệ hệ thống điện. Theo Phạm Ngọc Sơn, sóng hài còn có thể gây ra hiện tượng cộng hưởng trong hệ thống, khuếch đại các thành phần hài và gây ra các sự cố nghiêm trọng. Do đó, việc giảm thiểu sóng hài là cần thiết để bảo vệ hệ thống điện và đảm bảo hoạt động ổn định.

II. Cách Xác Định Đánh Giá Sóng Hài Trong Hệ Thống 50 60 Ký Tự

Việc xác định và đánh giá sóng hài là bước quan trọng để lựa chọn giải pháp giảm thiểu phù hợp. Các phương pháp đo lường sóng hài bao gồm sử dụng máy phân tích phổ, máy đo chất lượng điện năng, và các thiết bị chuyên dụng khác. Các chỉ số quan trọng để đánh giá mức độ sóng hài bao gồm Total Harmonic Distortion (THD) của dòng điện và điện áp, và các thành phần hài bậc cao. Các tiêu chuẩn như IEEE 519 và IEC 61000 cung cấp các giới hạn cho phép về sóng hài, giúp đánh giá xem hệ thống điện có đáp ứng yêu cầu hay không. Việc đánh giá sóng hài cần được thực hiện định kỳ để theo dõi tình trạng hệ thống và phát hiện sớm các vấn đề.

2.1. Các phương pháp đo lường và phân tích sóng hài

Có nhiều phương pháp để đo lường và phân tích sóng hài trong hệ thống điện. Máy phân tích phổ là công cụ phổ biến để xác định các thành phần hài và biên độ của chúng. Máy đo chất lượng điện năng cung cấp thông tin về THD và các chỉ số chất lượng điện năng khác. Ngoài ra, các phương pháp phân tích toán học như biến đổi Fourier cũng được sử dụng để phân tích dạng sóng và xác định các thành phần hài. Việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu độ chính xác và phạm vi đo lường. Theo Phạm Ngọc Sơn, việc sử dụng phần mềm mô phỏng như Matlab/Simulink cũng giúp phân tích và đánh giá sóng hài một cách hiệu quả.

2.2. Các chỉ số đánh giá mức độ ảnh hưởng của sóng hài

Các chỉ số quan trọng để đánh giá mức độ ảnh hưởng của sóng hài bao gồm THD (Total Harmonic Distortion) của dòng điện và điện áp. THD biểu thị tổng méo dạng sóng hài so với thành phần cơ bản. Các tiêu chuẩn như IEEE 519 và IEC 61000 cung cấp các giới hạn cho phép về THD và các thành phần hài bậc cao. Ngoài ra, các chỉ số như hệ số công suất (Power Factor) và tổn thất điện năng cũng được sử dụng để đánh giá tác động của sóng hài lên hiệu suất hệ thống. Việc theo dõi các chỉ số này giúp phát hiện sớm các vấn đề và có biện pháp khắc phục kịp thời.

III. Top 3 Giải Pháp Giảm Sóng Hài Hiệu Quả Nhất 50 60 Ký Tự

Có nhiều giải pháp để giảm sóng hài trong hệ thống điện, mỗi giải pháp có ưu và nhược điểm riêng. Ba giải pháp phổ biến nhất bao gồm: sử dụng bộ lọc thụ động (Passive Filter), bộ lọc tích cực (Active Filter), và điều chỉnh tải (Load Conditioning). Bộ lọc thụ động có chi phí thấp và dễ triển khai, nhưng hiệu quả giảm sóng hài có thể bị hạn chế. Bộ lọc tích cực có hiệu quả cao hơn, nhưng chi phí đầu tư ban đầu cao hơn. Điều chỉnh tải là giải pháp phòng ngừa, giảm thiểu sóng hài ngay từ nguồn phát. Việc lựa chọn giải pháp phù hợp phụ thuộc vào đặc điểm hệ thống điện, yêu cầu hiệu quả, và ngân sách.

3.1. Sử dụng bộ lọc thụ động Passive Filter Ưu nhược điểm

Bộ lọc thụ động là giải pháp truyền thống để giảm sóng hài, sử dụng các thành phần điện trở (R), cuộn cảm (L), và tụ điện (C) để tạo ra mạch cộng hưởng tại các tần số hài cụ thể. Ưu điểm của bộ lọc thụ động là chi phí thấp, dễ thiết kế và triển khai. Tuy nhiên, nhược điểm là hiệu quả giảm sóng hài phụ thuộc vào tải và có thể gây ra cộng hưởng trong hệ thống. Theo Phạm Ngọc Sơn, bộ lọc thụ động thường được sử dụng để giảm các thành phần hài bậc thấp, nhưng không hiệu quả đối với các thành phần hài bậc cao.

3.2. Ứng dụng bộ lọc tích cực Active Filter Công nghệ tiên tiến

Bộ lọc tích cực là giải pháp tiên tiến hơn, sử dụng các thiết bị điện tử công suất để tạo ra dòng điện bù trừ, triệt tiêu các thành phần hài trong hệ thống. Ưu điểm của bộ lọc tích cực là hiệu quả cao, có thể giảm sóng hài trên một dải tần rộng, và không gây ra cộng hưởng. Tuy nhiên, nhược điểm là chi phí đầu tư ban đầu cao hơn và đòi hỏi kỹ thuật điều khiển phức tạp. Phạm Ngọc Sơn nhấn mạnh rằng bộ lọc tích cực là giải pháp hiệu quả cho các hệ thống điện phức tạp, nơi mà bộ lọc thụ động không đáp ứng được yêu cầu.

3.3. Điều chỉnh tải Load Conditioning Giải pháp phòng ngừa

Điều chỉnh tải là giải pháp phòng ngừa, tập trung vào việc giảm thiểu sóng hài ngay từ nguồn phát. Các biện pháp điều chỉnh tải bao gồm sử dụng các thiết bị có hệ số công suất cao, cải thiện thiết kế mạch, và áp dụng các kỹ thuật điều khiển tiên tiến. Ưu điểm của điều chỉnh tải là giảm thiểu chi phí đầu tư và vận hành. Tuy nhiên, nhược điểm là đòi hỏi sự thay đổi trong thiết kế và vận hành của các thiết bị. Theo các chuyên gia, điều chỉnh tải nên được xem xét như một phần của chiến lược tổng thể để giảm sóng hài trong hệ thống điện.

IV. Hướng Dẫn Chọn Lọc Giải Pháp Giảm Sóng Hài 50 60 Ký Tự

Việc lựa chọn giải pháp giảm sóng hài phù hợp đòi hỏi phân tích kỹ lưỡng hệ thống điện, bao gồm đặc điểm tải, mức độ sóng hài, và các yêu cầu về hiệu quả và chi phí. Các yếu tố quan trọng cần xem xét bao gồm: mức độ THD cho phép, ngân sách đầu tư, yêu cầu về bảo trì và vận hành, và khả năng mở rộng trong tương lai. Cần có sự tư vấn của các chuyên gia để đảm bảo lựa chọn giải pháp tối ưu, đáp ứng được các yêu cầu kỹ thuật và kinh tế.

4.1. Các tiêu chí để đánh giá và so sánh các giải pháp

Các tiêu chí quan trọng để đánh giá và so sánh các giải pháp giảm sóng hài bao gồm: Hiệu quả giảm sóng hài, chi phí đầu tư ban đầu, chi phí vận hành và bảo trì, độ tin cậy, khả năng mở rộng, và tính linh hoạt. Cần xem xét các yếu tố này một cách toàn diện để đưa ra quyết định phù hợp. Theo kinh nghiệm thực tế, việc sử dụng mô hình hóa và mô phỏng có thể giúp dự đoán hiệu quả của các giải pháp khác nhau và đưa ra lựa chọn tối ưu.

4.2. Ví dụ thực tiễn về việc lựa chọn giải pháp tối ưu

Trong một nhà máy sản xuất, nếu mức độ sóng hài cao và gây ra các vấn đề về quá nhiệt và nhiễu, bộ lọc tích cực có thể là lựa chọn tốt nhất, mặc dù chi phí đầu tư ban đầu cao hơn. Trong một tòa nhà văn phòng, nơi mức độ sóng hài thấp, việc sử dụng bộ lọc thụ động hoặc điều chỉnh tải có thể là đủ để đáp ứng các yêu cầu về chất lượng điện năng. Việc phân tích thực tế và tham khảo ý kiến của các chuyên gia giúp đưa ra quyết định tối ưu, phù hợp với từng trường hợp cụ thể.

V. Ứng Dụng Thực Tế Lưới Điện Vĩnh Phúc Kết Quả 50 60 Ký Tự

Luận văn của Phạm Ngọc Sơn đã áp dụng các giải pháp giảm sóng hài vào lưới điện thực tế tại Vĩnh Phúc, sử dụng phần mềm Matlab/Simulink để mô phỏng và đánh giá hiệu quả. Kết quả cho thấy việc áp dụng bộ lọc tích cực giúp giảm đáng kể mức độ sóng hài, cải thiện hệ số công suất, và giảm tổn thất điện năng. Đây là một minh chứng rõ ràng cho hiệu quả của các giải pháp giảm sóng hài trong thực tế. Việc ứng dụng thực tế và đánh giá kết quả là rất quan trọng để khẳng định tính khả thi và hiệu quả của các giải pháp.

5.1. Mô hình hóa và mô phỏng hệ thống điện Vĩnh Phúc

Phạm Ngọc Sơn đã sử dụng phần mềm Matlab/Simulink để mô hình hóa và mô phỏng hệ thống điện tại Vĩnh Phúc. Mô hình bao gồm các thành phần như nguồn điện, tải, đường dây truyền tải, và bộ lọc tích cực. Mô phỏng giúp đánh giá hiệu quả của bộ lọc tích cực trong việc giảm sóng hài và cải thiện chất lượng điện năng. Kết quả cho thấy bộ lọc tích cực giúp giảm đáng kể mức độ THD và cải thiện hệ số công suất.

5.2. Kết quả và đánh giá hiệu quả của việc áp dụng giải pháp

Kết quả mô phỏng cho thấy việc áp dụng bộ lọc tích cực giúp giảm đáng kể mức độ sóng hài, cải thiện hệ số công suất, và giảm tổn thất điện năng. Cụ thể, mức độ THD giảm từ [con số A] xuống [con số B], và hệ số công suất cải thiện từ [con số C] lên [con số D]. Điều này chứng minh rằng bộ lọc tích cực là giải pháp hiệu quả để cải thiện chất lượng điện năng trong hệ thống điện thực tế. Phạm Ngọc Sơn kết luận rằng việc áp dụng các giải pháp giảm sóng hài có thể mang lại lợi ích kinh tế và kỹ thuật đáng kể.

VI. Tương Lai Của Giải Pháp Giảm Sóng Hài Điện 50 60 Ký Tự

Các nghiên cứu và phát triển trong lĩnh vực giảm sóng hài đang tiếp tục tiến triển, với mục tiêu tạo ra các giải pháp hiệu quả hơn, chi phí thấp hơn, và dễ dàng tích hợp vào hệ thống điện. Các xu hướng chính bao gồm: phát triển các thuật toán điều khiển tiên tiến cho bộ lọc tích cực, sử dụng các vật liệu và linh kiện mới để cải thiện hiệu suất, và tích hợp các giải pháp giảm sóng hài vào lưới điện thông minh. Tương lai của giải pháp giảm sóng hài hứa hẹn sẽ mang lại nhiều cải tiến và đóng góp quan trọng vào việc nâng cao chất lượng điện năng.

6.1. Các xu hướng nghiên cứu và phát triển mới

Các xu hướng nghiên cứu và phát triển mới trong lĩnh vực giảm sóng hài bao gồm: phát triển các thuật toán điều khiển tiên tiến cho bộ lọc tích cực, sử dụng các vật liệu và linh kiện mới để cải thiện hiệu suất, và tích hợp các giải pháp giảm sóng hài vào lưới điện thông minh. Các nghiên cứu cũng tập trung vào việc phát triển các bộ lọc tích cực có khả năng thích ứng với các điều kiện tải thay đổi và giảm thiểu tác động đến hệ thống điện.

6.2. Triển vọng ứng dụng các giải pháp trong tương lai

Trong tương lai, các giải pháp giảm sóng hài sẽ được ứng dụng rộng rãi hơn trong nhiều lĩnh vực, bao gồm: công nghiệp, thương mại, và dân dụng. Sự phát triển của lưới điện thông minh sẽ tạo ra nhiều cơ hội để tích hợp các giải pháp giảm sóng hài và nâng cao chất lượng điện năng. Các giải pháp này cũng sẽ đóng vai trò quan trọng trong việc hỗ trợ sự phát triển của các nguồn năng lượng tái tạo và các hệ thống lưu trữ năng lượng.

Nội dung chính

Tổng quan nghiên cứu

Điện năng là nguồn năng lượng chủ yếu phục vụ sinh hoạt và sản xuất công nghiệp trên toàn thế giới, trong đó Việt Nam đang từng bước mở rộng hệ thống cung cấp điện đến các vùng sâu vùng xa. Theo ước tính, việc sử dụng các thiết bị điện tử công suất trong công nghiệp ngày càng phổ biến, dẫn đến hiện tượng méo dạng sóng điện áp và dòng điện do tải phi tuyến gây ra. Sóng hài là dạng nhiễu không mong muốn, xuất hiện do tính phi tuyến của phụ tải, làm giảm chất lượng điện năng, gây quá tải, phát nhiệt và ảnh hưởng đến độ bền của thiết bị điện. Mục tiêu nghiên cứu của luận văn là thiết kế và đánh giá mạch lọc tích cực 3 pha 4 dây nhằm giảm thiểu ảnh hưởng của sóng hài đối với các phụ tải công nghiệp, qua đó nâng cao chất lượng điện năng, hệ số công suất và ổn định hệ thống điện. Nghiên cứu được thực hiện trong phạm vi hệ thống điện 3 pha 4 dây tại Việt Nam, với mô hình và kiểm chứng trên phần mềm Matlab/Simulink, đồng thời áp dụng thử nghiệm trên lưới điện thực tế tại tỉnh Vĩnh Phúc. Ý nghĩa của nghiên cứu thể hiện qua việc giảm thiểu độ méo dạng sóng hài (THD) dòng điện nguồn từ mức khoảng 20% xuống dưới 5%, góp phần giảm tổn thất điện năng, tăng tuổi thọ thiết bị và giảm chi phí tiền điện cho các nhà máy, xí nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết sóng hài và phân tích Fourier: Sóng hài là các thành phần sóng sin có tần số là bội số của tần số cơ bản 50 Hz, gây méo dạng sóng điện áp và dòng điện. Độ méo dạng sóng hài (THD) được tính theo tiêu chuẩn IEC 61000-2-2 và IEEE 519-1992, với giới hạn THD dòng điện cho phép dưới 5% tại các điểm nối lưới điện.
• Mô hình mạch lọc tích cực (Active Filter - AF): Bộ lọc tích cực sử dụng bộ biến đổi nguồn áp (VSI) để bù trừ sóng hài dòng điện, bù công suất phản kháng và cân bằng dòng điện không cân bằng. Mạch lọc tích cực 3 pha 4 dây được điều khiển bằng phương pháp PI kết hợp với thuật toán điều khiển dòng kiểu hysteresis nhằm đảm bảo dòng điện bù chính xác và đáp ứng nhanh.
• Phép biến đổi trục tọa độ Clarke (abc sang αβ0): Giúp chuyển đổi các tín hiệu điện áp và dòng điện 3 pha sang hệ tọa độ αβ0 để xử lý và điều khiển hiệu quả hơn trong mạch lọc tích cực.

Các khái niệm chính bao gồm: sóng hài bậc n, độ méo dạng sóng hài (THD), bộ lọc thụ động và bộ lọc tích cực, phương pháp điều khiển PI, và thuật toán điều khiển hysteresis.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các số liệu mô phỏng và thực nghiệm thu thập từ mô hình mạch lọc tích cực 3 pha 4 dây trên phần mềm Matlab/Simulink, cùng với dữ liệu đo thực tế tại lưới điện tỉnh Vĩnh Phúc. Cỡ mẫu mô phỏng bao gồm các trường hợp tải phi tuyến cân bằng và không cân bằng với các mức độ méo dạng sóng hài khác nhau, được lựa chọn dựa trên đặc điểm phổ biến của phụ tải công nghiệp tại Việt Nam.

Phương pháp phân tích sử dụng phép biến đổi Fourier để xác định thành phần sóng hài, tính toán THD, hệ số công suất, và công suất tác dụng/phản kháng. Thuật toán điều khiển PI được thiết kế để điều chỉnh điện áp trên tụ điện của bộ nghịch lưu nhằm duy trì điện áp ổn định ở mức 800V. Phương pháp điều khiển dòng hysteresis được áp dụng để điều khiển đóng cắt các IGBT trong bộ nghịch lưu, đảm bảo dòng điện bù theo yêu cầu.

Timeline nghiên cứu kéo dài trong năm 2019, bao gồm giai đoạn xây dựng mô hình toán học, mô phỏng trên Matlab/Simulink, kiểm chứng mô hình trên lưới điện thực tế và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Giảm độ méo dạng sóng hài (THD) dòng điện nguồn: Mô hình mạch lọc tích cực 3 pha 4 dây đã giảm THD dòng điện nguồn từ khoảng 20% xuống dưới 4%, đáp ứng tiêu chuẩn IEEE 519-1992 về giới hạn sóng hài. Ở lưới điện thực tế tại Vĩnh Phúc, THD dòng điện nguồn giảm từ 18% xuống còn 3,8% sau khi lắp đặt bộ lọc tích cực.

2. Cải thiện hệ số công suất nguồn: Hệ số công suất của nguồn điện được nâng từ khoảng 0,85 lên trên 0,98 sau khi áp dụng mạch lọc tích cực, giúp giảm tổn thất điện năng và chi phí tiền điện cho các nhà máy.

3. Ổn định dòng điện trung tính: Dòng điện trung tính giảm đáng kể, từ mức 15A xuống dưới 3A trong các trường hợp tải phi tuyến không cân bằng, nhờ bộ lọc tích cực bốn dây loại bỏ sóng hài bậc 3 và các thành phần dòng thứ tự không.

4. Khả năng đáp ứng nhanh và ổn định của bộ lọc: Thuật toán điều khiển hysteresis cho phép bộ nghịch lưu phản ứng nhanh với biến đổi tải, duy trì điện áp tụ điện ổn định ở 800V ± 5%, đảm bảo hiệu quả lọc sóng hài liên tục trong điều kiện tải thay đổi.

Thảo luận kết quả

Nguyên nhân chính của việc giảm THD và cải thiện hệ số công suất là do bộ lọc tích cực bù trừ chính xác các thành phần sóng hài dòng điện phát sinh từ tải phi tuyến. So với bộ lọc thụ động, bộ lọc tích cực có ưu điểm vượt trội về khả năng thích ứng với các loại tải khác nhau và điều kiện nguồn không ổn định, đồng thời tránh được hiện tượng cộng hưởng và tổn thất lớn.

Kết quả mô phỏng và thực nghiệm phù hợp với các nghiên cứu gần đây trong ngành điện, khẳng định tính hiệu quả của phương pháp điều khiển PI kết hợp thuật toán hysteresis trong mạch lọc tích cực. Việc giảm dòng điện trung tính cũng góp phần giảm thiểu hiện tượng quá tải và phát nhiệt trên dây dẫn, nâng cao độ bền của hệ thống điện.

Dữ liệu có thể được trình bày qua biểu đồ so sánh THD dòng điện nguồn trước và sau khi sử dụng bộ lọc, biểu đồ hệ số công suất theo thời gian, và bảng số liệu dòng điện trung tính trong các trường hợp tải cân bằng và không cân bằng.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi mạch lọc tích cực 3 pha 4 dây trong các nhà máy công nghiệp nhằm giảm sóng hài dòng điện, nâng cao chất lượng điện năng và giảm chi phí tiền điện. Thời gian thực hiện trong vòng 1-2 năm, chủ thể là các doanh nghiệp sản xuất và điện lực địa phương.

2. Đào tạo kỹ thuật viên và kỹ sư vận hành về công nghệ bộ lọc tích cực và phương pháp điều khiển PI kết hợp hysteresis để đảm bảo vận hành hiệu quả và bảo trì đúng cách. Thời gian đào tạo dự kiến 6 tháng, do các trường đại học và trung tâm đào tạo kỹ thuật thực hiện.

3. Xây dựng hệ thống giám sát và đo lường sóng hài trực tuyến tại các trạm biến áp và nhà máy để theo dõi hiệu quả lọc sóng hài, phát hiện sớm các sự cố và điều chỉnh kịp thời. Thời gian triển khai 1 năm, chủ thể là các công ty điện lực và đơn vị quản lý lưới điện.

4. Nghiên cứu phát triển thêm các thuật toán điều khiển nâng cao như điều khiển dự đoán hoặc điều khiển thích nghi để tăng cường khả năng lọc sóng hài trong các điều kiện tải phức tạp hơn. Thời gian nghiên cứu 2-3 năm, do các viện nghiên cứu và trường đại học thực hiện.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia hệ thống điện: Nắm bắt kiến thức về sóng hài, bộ lọc tích cực và phương pháp điều khiển hiện đại để áp dụng trong thiết kế và vận hành hệ thống điện công nghiệp.

2. Doanh nghiệp sản xuất công nghiệp: Hiểu rõ tác động của sóng hài đến thiết bị và chi phí điện năng, từ đó đầu tư hợp lý vào các giải pháp lọc sóng hài nhằm nâng cao hiệu quả sản xuất.

3. Cơ quan quản lý điện lực và nhà cung cấp dịch vụ điện: Sử dụng kết quả nghiên cứu để xây dựng chính sách, tiêu chuẩn kỹ thuật và hướng dẫn kỹ thuật nhằm nâng cao chất lượng điện năng trên toàn quốc.

4. Giảng viên và sinh viên ngành kỹ thuật điện: Là tài liệu tham khảo chuyên sâu về lý thuyết sóng hài, mô hình mạch lọc tích cực và ứng dụng thực tế trong hệ thống điện 3 pha 4 dây.

Câu hỏi thường gặp

1. Sóng hài là gì và tại sao cần phải lọc?
   Sóng hài là các thành phần sóng sin có tần số bội số của tần số cơ bản 50 Hz, gây méo dạng sóng điện áp và dòng điện. Chúng làm tăng tổn thất điện năng, gây quá tải và hư hỏng thiết bị. Lọc sóng hài giúp cải thiện chất lượng điện năng và tuổi thọ thiết bị.

2. Bộ lọc tích cực khác gì so với bộ lọc thụ động?
   Bộ lọc tích cực sử dụng bộ biến đổi điện tử công suất để bù trừ sóng hài linh hoạt, thích ứng với nhiều loại tải và điều kiện nguồn khác nhau. Bộ lọc thụ động dùng các phần tử RLC cố định, dễ bị cộng hưởng và hiệu quả kém khi tải thay đổi.

3. Phương pháp điều khiển hysteresis có ưu điểm gì?
   Phương pháp hysteresis có khả năng đáp ứng động nhanh, điều khiển đơn giản, chi phí thấp và dễ thi công. Nó giúp bộ nghịch lưu bơm dòng điện bù chính xác theo yêu cầu trong thời gian thực.

4. Mức độ giảm THD sau khi sử dụng bộ lọc tích cực là bao nhiêu?
   Theo kết quả mô phỏng và thực nghiệm, THD dòng điện nguồn giảm từ khoảng 20% xuống dưới 5%, đáp ứng tiêu chuẩn quốc tế về chất lượng điện năng.

5. Có thể áp dụng mạch lọc tích cực cho các hệ thống điện khác không?
   Có, mạch lọc tích cực có thể được thiết kế và điều chỉnh để áp dụng cho các hệ thống điện 1 pha, 3 pha không cân bằng hoặc các hệ thống có tải phi tuyến khác nhau, tùy theo yêu cầu kỹ thuật.

Kết luận

• Luận văn đã thiết kế thành công mạch lọc tích cực 3 pha 4 dây sử dụng phương pháp điều khiển PI kết hợp thuật toán hysteresis, giảm đáng kể sóng hài dòng điện và cải thiện hệ số công suất nguồn.
• Kết quả mô phỏng trên Matlab/Simulink và áp dụng thực tế tại lưới điện Vĩnh Phúc cho thấy THD dòng điện nguồn giảm từ khoảng 20% xuống dưới 4%, hệ số công suất tăng lên trên 0,98.
• Bộ lọc tích cực giúp ổn định dòng điện trung tính, giảm tổn thất và tăng độ bền thiết bị điện trong các nhà máy công nghiệp.
• Đề xuất triển khai rộng rãi, đào tạo nhân lực và phát triển các thuật toán điều khiển nâng cao nhằm nâng cao hiệu quả lọc sóng hài trong tương lai.
• Các bước tiếp theo bao gồm mở rộng thử nghiệm trên các hệ thống điện khác, hoàn thiện giải pháp giám sát trực tuyến và nghiên cứu tích hợp bộ lọc tích cực với các thiết bị bù công suất phản kháng hiện đại.

Hành động ngay hôm nay để nâng cao chất lượng điện năng và giảm thiểu tổn thất trong hệ thống điện công nghiệp của bạn!

Trích đoạn nội dung tài liệu

Chương I: Tổng quan. • Chương II: Sóng hài và các phương pháp lọc sóng hài. • Chương III: Xây dựng mô hình mạch lọc. • Chương IV: Kết quả mô phỏng và áp dụng vào lưới điện thực tế.

• Chương V: Kết luận và kiến nghị. Lớp CH2016A-KTĐ Trang 14 Luận văn thạc sĩ kỹ thuật HV: Phạm Ngọc Sơn CHƯƠNG II SÓNG HÀI VÀ CÁC PHƯƠNG PHÁP LỌC SÓNG HÀI 2.1 Các khái niệm về sóng hài Điện áp được phát ra từ các nhà máy phát điện có dạng hình sin chuẩn, nhưng do quá trình truyền tải đến nơi tiêu thụ, thiết bị tiêu thụ điện là tải phi tuyến làm cho dạng sóng nguồn dòng điện bị méo dạng không còn hình sin chuẩn. Đối với dòng điện khi bị méo dạng là do sóng hài dòng điện gây ra có thể gây quá tải dòng điện nguồn phát. Thành phần hài: Sóng hài có dạng hình sin với tần số là bội số của tần số sóng cơ bản, biên độ sóng hài nhỏ hơn biên độ thành phần cơ bản.1 Thành phần cơ bản và các sóng hài Sóng sin chuẩn của Việt Nam có tần số =50Hz: bậc 1, đây là sóng cơ bản Hài bậc 3: tần số = 150Hz.

Tương tự bậc 5, 7, 9… Bậc hài:   (2.1)  ❖ Trong đó: ➢ n là số bậc hài Lớp CH2016A-KTĐ Trang 15 Luận văn thạc sĩ kỹ thuật HV: Phạm Ngọc Sơn ➢  là tần số hài bậc n Với bậc hài càng lớn biên độ hài càng giảm Phổ: Là dãy biên độ của các bậc hài (Hình 2.2 Phổ của sóng hài Biểu diễn dạng sóng nhiễu: Sử dụng chuỗi Fourier với chu kỳ T - seconds và tần số cơ bản f=1/T Hz, hoặc ω=2πf rad/s, có thể biểu diễn một sóng hài f(t) với biểu thức sau: n= f (t ) = H 0 +  H n 2cos(nt − n ) (2.2) n =1 ❖ Trong đó: ➢ H0 là biên độ thành phần DC. ➢ Hn là giá trị hiệu dụng của hài bậc n. ➢ n là góc pha của hài bậc n. Tỉ số hài và độ méo dạng THD: ➢ Tỉ số hài là tỉ số biên độ sóng hài bậc n và sóng cơ bản: I n.

I1 ➢ Độ méo dạng THD là tỉ số giá trị hiêu dụng của tất cả các sóng hài so với một trị số được xác định dựa vào 1 trong 2 tiêu chuẩn sau: ✓ Theo tiêu chuẩn IEC 61000-2-2: Lớp CH2016A-KTĐ Trang 16 Luận văn thạc sĩ kỹ thuật HV: Phạm Ngọc Sơn n= 2 H n =2 n THD = (2.3) H1 ✓ Theo dạng sóng đo được (0 < THD < 1): n= 2 H n THD = n =2 (2.2 Ảnh hưởng của sóng hài Sóng hài làm tăng dòng điện trong hệ thống, sóng hài bậc 3 làm tăng dòng điện thứ tự 0, tăng dòng ở trung tính, ngoài việc tăng dòng điện tải, các thành phần khác trong lưới điện cũng bị ảnh hưởng từ sóng hài. Ngoài việc gây méo dạng điện áp và dòng điện còn gây ra các tác hại khác, dòng điện hài có tần số hài cao hơn tần số cơ bản gây ra trở kháng cao và khả năng lan truyền cao hơn dòng cơ bản, gây phát nhiệt Hài điện áp có thể gây nhiễu đối với các thiết bị điện tử làm việc không chính xác, gây ra sai số trong đo lường cảm ứng điện. Các bộ thu tín hiệu như là những relay sử dụng để điều khiển đóng cắt các thiết bị của hộ tiêu thụ từ trung tâm điều khiển, có thể tác động nhầm do sóng hài điện áp có tần số gần với tần số điều khiển. Lực điện động phát sinh do dòng tức thời của sóng hài sẽ gây ra dao động và phát ra tiếng ồn đối với các thiết bị điện tử, đặc biệt là các thiết bị điện từ như MBA, cuộn kháng.

Đối với các thiết bị điện tử viễn thông và các mạch điều khiển điện tử sẽ bị nhiễu và không ổn định khi các mạch điều khiển này cùng làm việc song hành với các mạch tải có mang dòng hài. Cấp độ nhiễu tín hiệu phụ thuộc vào khoảng cách và tần số sóng hài. Sóng hài gây ra phát nóng của tụ điện do hiện tượng từ trễ trong chất điện môi. Các bộ tụ sẽ bị hư hỏng do quá tải, do tần số sóng hài vượt quá tần số cơ bản hoặc Lớp CH2016A-KTĐ Trang 17 Luận văn thạc sĩ kỹ thuật HV: Phạm Ngọc Sơn do hài điện áp.

Sự phát nóng do nhiệt có thể dẫn đến sự già hóa và đánh thủng chất điện môi. Đối với máy phát điện khi cung cấp cho tải phi tuyến, dòng điện hài bậc cao sinh ra sẽ gây tổn hao phát sinh trong stator (tổn hao đồng và tổn hao sắt) và trong rotor (cuộn cảm, mạch từ) của máy phát gây ra sự sai lệch vận tốc giữa từ trường quay cảm ứng và rotor. Sóng hài dòng điện gây nên hiện tượng rung động cơ do từ trường đập mạch phát sinh bởi dòng thứ tự không. Khi tần số của sóng hài trùng với tần số dao động cơ học của máy điện có thể dẫn đến máy điện bị phá hủy do cộng hưởng.

Dòng điện hài sẽ gây ra trong MBA do hiện tượng từ trễ và dòng điện xoáy (tổn hao sắt từ). Gây bão hòa mạch từ làm cho MBA bị quá tải. Tổn thất trên dây dẫn điện do các hiệu ứng bề mặt (gia tăng điện trở cuộn dây theo tần số) và gây phát nóng quá mức cho phép do trị hiệu dụng dòng điện tăng.3 Giới hạn và tiêu chuẩn sóng hài 2.1 Giới hạn sóng hài Trong các nhà máy xí nghiệp lớn chủ yếu là các động cơ điện: ✓ Đối với động cơ điện đồng bộ dòng điện nhiễu cho phép là từ 1,3% đến 1,4%. ✓ Đối với động cơ điện không đồng bộ dòng điện nhiễu cho phép là từ 1,5% đến 3,5%.

✓ Đối với cáp dẫn điện điện áp nhiễu với lõi cách điện cho phép là từ 10%.2 Tiêu chuẩn sóng hài Theo tiêu chuẩn IEEE 519-92 của Mỹ đề ra để đảm bảo chất lượng cho mạng điện lưới nguồn, phải có trách nhiệm duy trì là: Lớp CH2016A-KTĐ Trang 18 Luận văn thạc sĩ kỹ thuật HV: Phạm Ngọc Sơn Bảng 2.1 Tiêu chuẩn về sai lệch điện áp IEEE 519-1992 Các cấp điện áp <69kV 69-161kV >161kV Từng loại sóng hài 3,0 1,5 1 Tổng các loại sóng hài 5,0 2,5 1,5 (Theo tiêu chuẩn Việt Nam thì độ biến dạng điện áp đối với cấp điện 110, 220, 500kV thì tổng biến dạng là 3% còn với cấp trung áp là 6,5%) Theo IEEE 519-1992 thì khách hàng phải có trách nhiệm duy trì thành phần sóng hài dòng điện nằm trong phạm vi cho phép. Tiêu chuẩn đối với mạng điện nhỏ hơn hoặc bằng 69kV Bảng 2.2 Tiêu chuẩn về sai lệch yêu cầu IEEE 519-1992 / <11 11<h<17 17<h<23 23<h<35 35<h THD <20 4.0 Trong đó: ➢ : Dòng điện ngắn mạch lớn nhất tại điểm nối. ➢ : Dòng điện tải lớn nhất tại tần số cơ bản. Các hộ sử dụng điện hạn chế thành phần sóng hài nhỏ hơn 5%.

Trong đó sóng hài thứ 11 nhỏ hơn 4%, sóng hài 11-17 nhỏ hơn 2%, sóng hài 17-23 nhỏ hơn 1.5% Điện lực quốc tế IEC đề ra tiêu chuẩn IEE 100-3-2 “Hạn chế sóng hài với thiết bị nối vào mạng hạ áp” tiêu chuẩn dòng điện nhỏ hơn 16A. Các chỉ tiêu hạn chế dòng điện sóng hài. Lớp CH2016A-KTĐ Trang 19 Luận văn thạc sĩ kỹ thuật HV: Phạm Ngọc Sơn Bảng 2.3 Sóng hài bậc lẻ h 3 5 7 9 11 13 15 h 39 (A) 2,3 1,14 0,77 0,4 0,3 0,21 0,15x15h Bảng 2.4 Sóng hài bậc chẳn h 2 4 6 8 h 40 (A)  1,08 0,43 0,3 0,23x8/h IEC 1000-3-2 chú ý tới hạn chế các thiết bị có sóng hài dòng điện lớn hơn tiêu chuẩn trên. Năm 1995 IEE công bố tiêu chuẩn IEC 1000-3-4 “Hạn chế thành phần sóng hài dòng điện đối với thiết bị có dòng điện lớn hơn 16A”.

Tiêu chuẩn này quy định trị số hạn chế sóng hài chia theo tình huống và đẳng cấp. Đối với nhiều thiết bị cùng đặt trong một hệ thống thì nên đưa vào trong một chỉnh thể. Hệ số sóng hài dòng điện cho theo bảng sau: Bảng 2.5 Hệ số sóng hài dòng điện h(lẻ) 3 5 7 9 11 13 15 31 33 (/)% 21,6 10,7 7,2 3,8 3,1 2 0,7 0,7 0,6 Theo tiêu chuẩn Châu Âu IEC 61000-3-2 giới hạn của sóng hài đối với các thiết bị có dòng điện mỗi pha  16A. Các thiết bị có dòng >16A và  75A được xác định theo tiêu chuẩn IEC/TS 61000-3-12.

Tiêu chuẩn IEC 61000-2-2 đưa ra các mức hài điện áp tương thích đối với nhiễu dẫn tần số thấp và tạo tín hiệu trong hệ thống cung cấp điện hạ áp công cộng. Tiêu chuẩn IEC 61000-2-4 đưa ra các mức hài điện áp tương thích trong khu công nghiệp đối với nhiễu dẫn tần số thấp. Tiêu chuẩn IEEE 519-1992 được trình bày ở Bảng 2.2, đưa ra các Lớp CH2016A-KTĐ Trang 20 Luận văn thạc sĩ kỹ thuật HV: Phạm Ngọc Sơn giới hạn hài dòng điện và hài điện áp trong các hệ thống điện.6 Các giới hạn độ méo dạng hài dòng điện trong các hệ thống phân phối (120 V – 69 kV) Độ méo dạng hài dòng điện lớn nhất (% hài cơ bản) Tỉ số dòng Các hài bậc lẻ ngắn mạch h < 11 11  h < 17 17  h < 23 23  h < 35 35  h TDD (ISC /IL) < 20 4,0 2,0 1,5 0,6 0,3 5,0 20 – 50 7,0 3,5 2,5 1,0 0,5 8,0 50 – 100 10,0 4,5 4,0 1,5 0,7 12,0 100 – 1000 12,0 5,5 5,0 2,0 1,0 15,0 > 1000 15,0 7,0 6,0 2,5 1,4 20,0 Bảng 2.7 Các giới hạn độ méo dạng hài điện áp Cấp điện áp Độ lớn hài thành phần THDV (%)  69 kV 3,0 5,0 69 – 161 kV 1,5 2,5  161 kV 1,0 1,5 Lớp CH2016A-KTĐ Trang 21 Luận văn thạc sĩ kỹ thuật HV: Phạm Ngọc Sơn 2.2 Các phương pháp lọc sóng hài Để nâng cao chất lượng điện năng thì việc áp dụng các tiêu chuẩn giới hạn sóng hài là vấn đề tất yếu, nhưng làm thế nào để chúng ta đưa sóng hài nằm trong giới hạn cho phép đó chính là việc phải sử dụng các bộ lọc sóng hài. Bộ lọc là thiết bị tạo ra đặc tuyến tần số định trước mà chức năng của nó là cho một số tần số đi qua nhất định đồng thời loại bỏ những tần số khác.

Các bộ lọc song hài được sử dụng phổ biến hiện nay là: − Bộ lọc thụ động (Passive Filter). − Bộ lọc chủ động (Active Filter).1 Bộ lọc thụ động (Passive Filter) Bao gồm các phần tử R, L, C được ghép nối với nhau và được lựa chọn cho một tần số lọc xác định.
