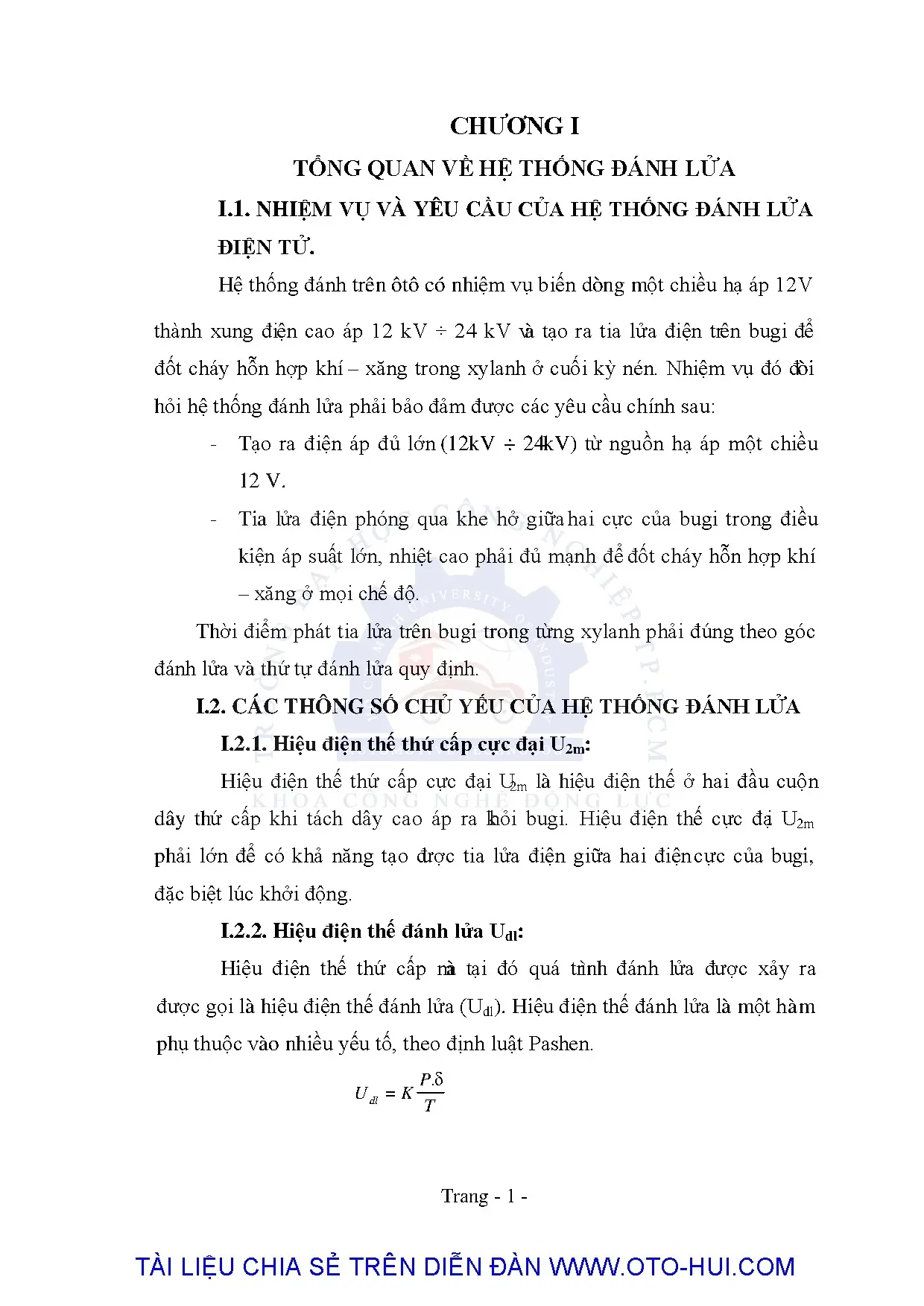

I. Khái niệm và nhiệm vụ của hệ thống đánh lửa ô tô
Hệ thống đánh lửa ô tô là một trong những hệ thống quan trọng nhất trên động cơ xăng hiện đại. Nhiệm vụ chính của hệ thống này là chuyển đổi dòng điện một chiều hạ áp 12V thành xung điện cao áp 12 kV ÷ 24 kV, từ đó tạo ra tia lửa điện mạnh mẽ trên bugi để đốt cháy hỗn hợp khí - xăng trong xylanh. Để hoàn thành nhiệm vụ này, hệ thống đánh lửa phải đáp ứng các yêu cầu kỹ thuật cao: tạo ra điện áp đủ lớn từ nguồn điện 12V, đảm bảo tia lửa điện có đủ năng lượng để đốt cháy hỗn hợp ở các điều kiện áp suất cao và nhiệt độ cao, đồng thời phát tia lửa đúng thời điểm theo góc đánh lửa và thứ tự quy định trên từng xylanh.
1.1. Chức năng và vai trò của hệ thống đánh lửa
Hệ thống đánh lửa đóng vai trò then chốt trong quá trình hoạt động của động cơ xăng. Nó phải biến đổi điện áp thấp thành điện áp cao áp để tạo ra tia lửa mạnh. Tia lửa điện phải đủ mạnh để xuyên qua khe hở giữa hai cực bugi trong điều kiện áp suất lớn và nhiệt độ cao. Điều này đòi hỏi hệ thống đánh lửa phải có công suất lớn, độ tin cậy cao và khả năng điều chỉnh chính xác thời điểm đánh lửa.
1.2. Các yêu cầu kỹ thuật của hệ thống đánh lửa
Hệ thống đánh lửa ô tô phải đáp ứng các yêu cầu kỹ thuật khắt khe: tạo ra điện áp đủ lớn (12kV ÷ 24kV) từ nguồn 12V, đảm bảo tia lửa mạnh ở mọi chế độ vận hành, phát tia lửa đúng thời điểm theo góc đánh lửa. Ngoài ra, hệ thống phải có độ ổn định cao, khả năng thích ứng với các điều kiện khác nhau của động cơ.
II. Các thông số kỹ thuật chính của hệ thống đánh lửa
Thông số kỹ thuật của hệ thống đánh lửa là những chỉ số quan trọng để đánh giá hiệu suất và khả năng hoạt động của hệ thống. Hiệu điện thế thứ cấp cực đại U2m là chỉ số đầu tiên, thể hiện mức điện áp cao nhất có thể tạo ra trên cuộn dây thứ cấp. Kế tiếp là hiệu điện thế đánh lửa Udl, là điện áp cần thiết để tạo ra tia lửa điện tại bugi, phụ thuộc vào áp suất, khe hở bugi, nhiệt độ và thành phần hỗn hợp khí. Hệ số dự trữ Kdt cho biết khả năng dự trữ năng lượng của hệ thống, trong khi năng lượng dự trữ Wdt (50 ÷ 70mJ) đảm bảo tia lửa có đủ năng lượng đốt cháy hoàn toàn hỗn hợp khí - xăng.
2.1. Hiệu điện thế và hệ số dự trữ
Hiệu điện thế thứ cấp cực đại U2m là mức điện áp cao nhất được tạo ra khi tách dây cao áp khỏi bugi. U2m phải đủ lớn để tạo tia lửa mạnh, đặc biệt lúc khởi động lạnh. Hiệu điện thế đánh lửa Udl thay đổi theo chế độ vận hành: cao nhất ở khởi động, giảm khi động cơ ổn định. Hệ số dự trữ Kdt (tỷ lệ U2m/Udl) của hệ thống đánh lửa điện tử hiện đại đạt 1,5 ÷ 1,8, cao hơn so với hệ thống thường (< 1,5).
2.2. Năng lượng dự trữ và tốc độ biến thiên điện áp
Năng lượng dự trữ Wdt (50 ÷ 70mJ) được tích luỹ trong cuộn sơ cấp của bobin để đảm bảo tia lửa có đủ năng lượng. Tốc độ biến thiên điện áp thứ cấp S (300 ÷ 600V/ms) càng lớn thì tia lửa xuất hiện tại bugi càng mạnh, giảm rò rỉ qua muội than trên cực, từ đó tiết kiệm năng lượng trên mạch thứ cấp.
III. Tần số chu kỳ và góc đánh lửa sớm
Tần số đánh lửa f là số lần tia lửa xuất hiện trong một giây, được tính theo công thức phụ thuộc vào số vòng quay trục khuỷu (n) và số xylanh (Z). Đối với động cơ 4 thì: f = nZ/120 (Hz). Chu kỳ đánh lửa T là thời gian giữa hai lần xuất hiện liên tiếp của tia lửa, bao gồm thời gian dẫn (td) và thời gian ngắt (tm). Khi tốc độ động cơ tăng, tần số đánh lửa tăng và chu kỳ giảm, do đó thiết kế phải đảm bảo tia lửa vẫn mạnh ở số vòng quay cao. Góc đánh lửa sớm là góc quay trục khuỷu từ lúc xuất hiện tia lửa đến khi piston lên tới điểm chết trên. Góc đánh lửa sớm tối ưu phụ thuộc vào áp suất buồng đốt, nhiệt độ, áp suất nạp và tốc độ động cơ, ảnh hưởng lớn đến công suất và hiệu suất nhiên liệu.
3.1. Tần số và chu kỳ đánh lửa
Tần số đánh lửa f tỷ lệ thuận với tốc độ động cơ và số xylanh. Công thức tính cho động cơ 4 thì là f = nZ/120 (Hz). Chu kỳ đánh lửa T = 1/f, là thời gian giữa hai tia lửa liên tiếp. Khi n tăng, f tăng và T giảm, đòi hỏi hệ thống đánh lửa phải thiết kế khéo léo để đảm bảo tia lửa vẫn đủ mạnh ở số vòng quay cao nhất của động cơ.
3.2. Góc đánh lửa sớm và các yếu tố ảnh hưởng
Góc đánh lửa sớm ảnh hưởng rất lớn đến công suất, tiêu hao nhiên liệu và độ ô nhiễm khí thải. Góc tối ưu θopt phụ thuộc vào nhiều yếu tố: áp suất buồng đốt, nhiệt độ đốt, áp suất trên đường nạp, nhiệt độ làm mát, tốc độ động cơ. Hệ thống đánh lửa điện tử hiện đại có khả năng điều chỉnh góc đánh lửa linh hoạt theo điều kiện vận hành.
IV. Ứng dụng và phát triển của hệ thống đánh lửa hiện đại
Hệ thống đánh lửa điện tử hiện đại là bước tiến vượt bộ so với hệ thống đánh lửa cơ học truyền thống. Với khả năng điều chỉnh chính xác góc đánh lửa theo điều kiện thực tế, hệ thống điện tử giúp tối ưu hóa công suất động cơ, giảm tiêu hao nhiên liệu và giảm khí thải độc hại. Hệ số dự trữ cao (1,5 ÷ 1,8) của hệ thống điện tử cho phép tăng tỷ số nén, tăng số vòng quay và tăng khe hở bugi. Những cải tiến này phù hợp với xu hướng phát triển động cơ hiện đại, đáp ứng yêu cầu tiết kiệm năng lượng và bảo vệ môi trường. Bảo dưỡng hệ thống đánh lửa định kỳ, đặc biệt là điều chỉnh khe hở bugi sau mỗi 10.000 km, rất quan trọng để duy trì hiệu suất của hệ thống và kéo dài tuổi thọ động cơ.
4.1. Ưu điểm của hệ thống đánh lửa điện tử
Hệ thống đánh lửa điện tử cung cấp độ chính xác cao trong điều chỉnh thời điểm đánh lửa, tối ưu hóa góc đánh lửa sớm theo điều kiện vận hành thực tế. Điều này giúp tăng công suất, giảm tiêu hao nhiên liệu và giảm khí thải. Hệ số dự trữ cao cho phép tăng tỷ số nén và hiệu suất động cơ. So với hệ thống cơ học, hệ thống điện tử có độ tin cậy cao hơn và yêu cầu bảo dưỡng ít hơn.
4.2. Bảo dưỡng và hiệu chỉnh hệ thống đánh lửa
Bảo dưỡng định kỳ hệ thống đánh lửa là yếu tố quan trọng để duy trì hiệu suất. Sau 2.000 km đầu tiên, khe hở bugi tăng do mài mòn cực, làm tăng hiệu điện thế đánh lửa Udl khoảng 20%. Cần điều chỉnh lại khe hở bugi sau mỗi 10.000 km để giảm Udl. Kiểm tra định kỳ bugi, dây cao áp và bobin đánh lửa giúp phát hiện sớm lỗi và kéo dài tuổi thọ hệ thống đánh lửa.
