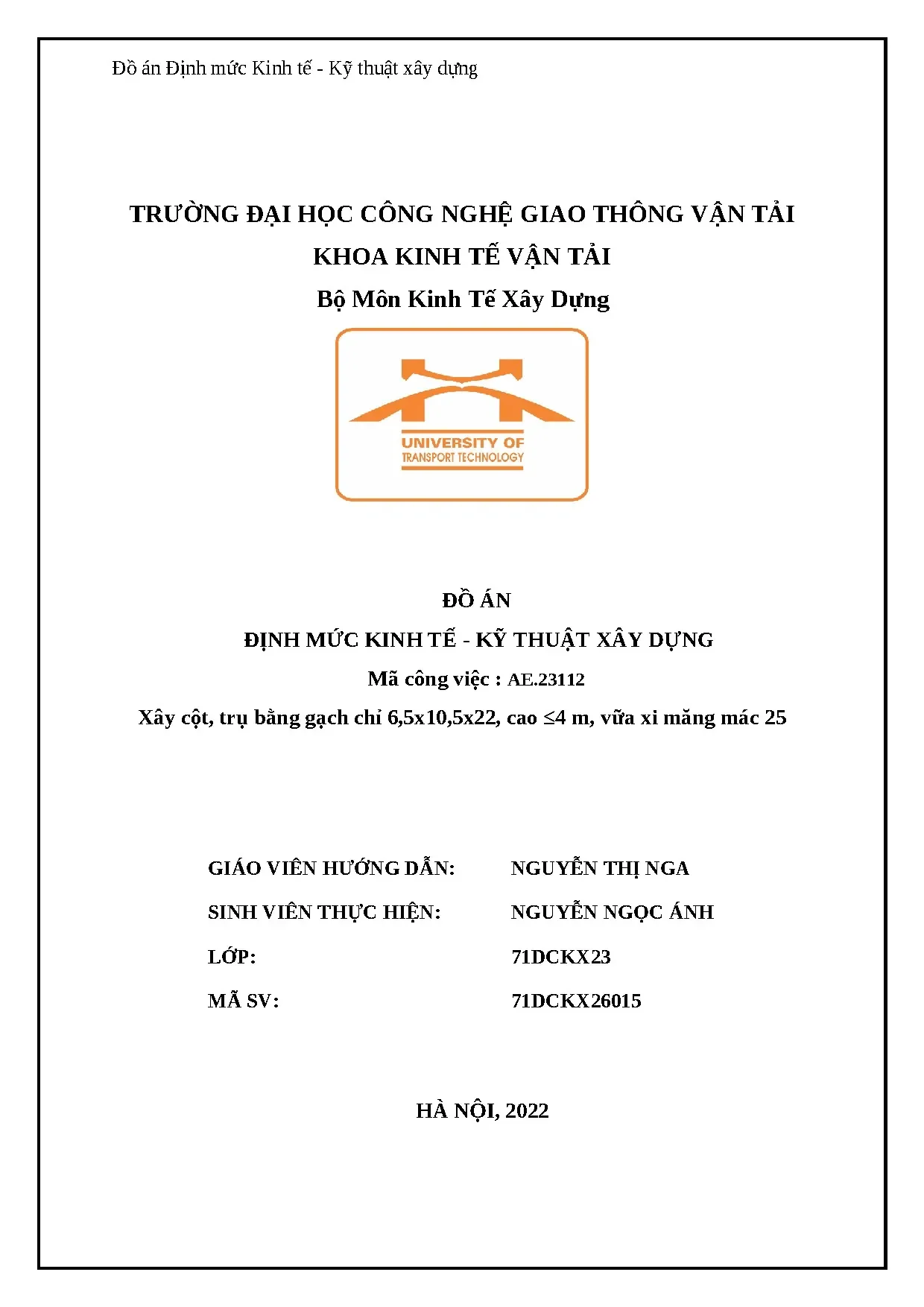

Đồ án Định mức KTKT Xây dựng AE.23112 - Nguyễn Ngọc Ánh, ĐH Công nghệ GTVT

Đồ án Định mức Kinh tế Kỹ thuật Xây dựng mã AE.23112 của Nguyễn Ngọc Ánh từ ĐH Công nghệ GTVT, hướng dẫn lập định mức chi tiết công việc xây cột, trụ gạch chỉ.

• Tác giả: Nguyễn Ngọc Ánh
• Người hướng dẫn: Nguyễn Thị Nga
• Trường học: Đại học Công nghệ Giao thông Vận tải
• Chuyên ngành: Kinh tế Xây dựng
• Đề tài: Đồ án Định mức Kinh tế - Kỹ thuật xây dựng: Xây cột, trụ bằng gạch chỉ 6,5x10,5x22, cao ≤4 m, vữa xi măng mác 25
• Loại tài liệu: Đồ án môn học
• Năm xuất bản: 2022
• Địa điểm: Hà Nội

Tóm tắt

I. Khái niệm và ý nghĩa của Định mức Kinh tế Kỹ thuật Xây dựng

Định mức kinh tế kỹ thuật xây dựng là một môn khoa học thực nghiệm về lượng, giúp xác định mức hao phí các yếu tố sản xuất như vật liệu, nhân công, thời gian sử dụng máy xây dựng để tạo ra một đơn vị sản phẩm. Đối với mã công việc AE.23112 - xây cột, trụ bằng gạch chỉ 6,5x10,5x22, cao ≤4 m, vữa xi măng mác 25, định mức kinh tế kỹ thuật đóng vai trò quan trọng trong việc quản lý chi phí và dự toán xây dựng. Hình thành các chỉ tiêu định lượng trong sản xuất và quản lý xây dựng là quá trình phát triển và lựa chọn liên tục. Việc lập định mức giúp các doanh nghiệp xây dựng nâng cao hiệu quả kinh tế, kiểm soát chất lượng công trình và tối ưu hóa nguồn lực sử dụng.

1.1. Khái niệm Định mức Kinh tế Kỹ thuật

Định mức kinh tế kỹ thuật là lượng hao phí các yếu tố sản xuất cần thiết để hoàn thành một đơn vị công việc xây dựng. Đối với công việc AE.23112, định mức bao gồm lượng gạch, vữa xi măng mác 25, nhân công và thời gian cần thiết. Nó phản ánh điều kiện kỹ thuật, tính chất công việc và tiêu chuẩn hiện hành trong ngành xây dựng.

1.2. Ý nghĩa của Định mức trong Xây dựng

Định mức kinh tế kỹ thuật cung cấp cơ sở khoa học cho dự toán công trình, giúp xác định giá thành chính xác. Nó hỗ trợ lập kế hoạch sản xuất, quản lý chất lượng công việc và đánh giá hiệu suất lao động. Các định mức xây dựng còn giúp so sánh hiệu quả giữa các phương pháp thi công khác nhau cho công việc AE.23112.

II. Hệ thống Định mức Xây dựng và Phân loại

Hệ thống định mức xây dựng bao gồm hai loại chính: định mức kinh tế kỹ thuật và định mức chi phí tỷ lệ. Đối với mã công việc AE.23112, định mức kinh tế kỹ thuật là yếu tố then chốt trong dự toán. Định mức vật tư thể hiện mức hao phí từng loại vật liệu như gạch, vữa xi măng mác 25 để cấu thành một đơn vị khối lượng công tác. Định mức dự toán xây dựng bao gồm các phần xây dựng, lắp đặt, khảo sát và sửa chữa. Định mức xây dựng cấp cơ sở do các doanh nghiệp tự lập và quản lý theo chỉ dẫn của Nhà nước. Mỗi loại định mức được thiết kế để phục vụ các mục đích quản lý, tính toán chi phí và kiểm soát chất lượng khác nhau trong quá trình thực hiện công work AE.23112.

2.1. Định mức Vật tư và Định mức Dự toán

Định mức vật tư cho công việc AE.23112 bao gồm gạch, vữa xi măng mác 25 và các vật liệu hỗ trợ. Nó được chia thành ba phần: định mức sử dụng vật tư, định mức hao hụt qua các khâu xây dựng, và trọng lượng đơn vị vật liệu. Định mức dự toán xác định tổng chi phí cho công việc xây cột trụ bằng gạch.

2.2. Định mức Chi phí Tỷ lệ và Ứng dụng

Định mức chi phí tỷ lệ được dùng để xác định chi phí quản lý dự án, tư vấn, chi phí chung và chi phí nhà tạm tại hiện trường. Đối với công việc AE.23112, định mức chi phí này giúp tính toán tổng giá thành bao gồm cả chi phí quản lý và lợi nhuận, cung cấp bức tranh toàn cảnh về kinh tế của dự án.

III. Các Phương pháp Lập Định mức Kinh tế Kỹ thuật

Có hai phương pháp lập định mức kinh tế kỹ thuật chính trong xây dựng: phương pháp phân tích-tính toán và phương pháp quan sát thu thập số liệu. Phương pháp phân tích-tính toán dựa trên tài liệu có sẵn, tiêu chuẩn thời gian công việc, lý lịch và đặc tính máy móc để tính toán định mức. Phương pháp này được thực hiện ngồi trong phòng dựa vào các kích thước kết cấu và đặc tính vật liệu. Phương pháp quan sát thu thập số liệu thực hiện tại hiện trường, quan sát trực tiếp quá trình công work AE.23112 để thu thập dữ liệu thực tế. Mỗi phương pháp lập định mức có ưu nhược điểm riêng và thường được kết hợp để có kết quả định mức chính xác nhất.

3.1. Phương pháp Phân tích Tính toán

Phương pháp phân tích-tính toán xây dựng định mức dựa trên tài liệu và tiêu chuẩn hiện có. Đối với công việc AE.23112, phương pháp này sử dụng kích thước gạch 6,5x10,5x22cm, độ cao cột ≤4m, loại vữa xi măng mác 25 để tính toán lượng vật liệu và nhân công cần thiết. Tốc độ thi công và năng suất lao động được tính từ các tiêu chuẩn ngành.

3.2. Phương pháp Quan sát Thu thập Số liệu

Phương pháp quan sát thu thập số liệu tiến hành tại hiện trường, ghi nhận các giai đoạn: chuẩn bị công việc, thời gian ngừng thi công, thời gian nghỉ giải lao, và thời gian hoạt động thực tế của máy. Đối với công work AE.23112, phương pháp này cung cấp định mức dựa trên dữ liệu thực tế, phản ánh điều kiện cụ thể tại công trường.

IV. Quy trình Lập Định mức Cho Công việc AE

Quy trình lập định mức kinh tế kỹ thuật cho công việc AE.23112 bao gồm năm bước chính: xác định tên công việc, phân tích công việc và thành phần hao phí, thu thập số liệu định mức, chỉnh lý số liệu, và tính toán định mức. Bước đầu tiên là xác định rõ ràng tên công việc: xây cột, trụ bằng gạch chỉ 6,5x10,5x22, cao ≤4 m, vữa xi măng mác 25. Tiếp theo, phân tích công việc để xác định các thành phần hao phí như vật liệu, nhân công, máy xây dựng. Thu thập số liệu thông qua quan sát tại hiện trường hoặc tài liệu có sẵn. Chỉnh lý số liệu loại bỏ các dữ liệu bất thường. Cuối cùng, tính toán và lập bảng định mức kinh tế kỹ thuật hoàn chỉnh cho công việc AE.23112.

4.1. Phân tích Công việc và Xác định Thành phần Hao phí

Phân tích công việc AE.23112 bao gồm xác định các thành phần hao phí: gạch, vữa xi măng mác 25, nhân công (thợ, phụ), giàn giáo, dụng cụ. Từng thành phần được đánh giá mức hao phí dựa trên quy chuẩn kỹ thuật và thực tiễn xây dựng. Định mức kinh tế được tính dựa trên tổng hao phí các yếu tố sản xuất này.

4.2. Chỉnh lý Số liệu và Tính toán Định mức

Chỉnh lý số liệu loại bỏ các kỳ vọng bất thường, tính trung bình từ nhiều lần quan sát cho công work AE.23112. Sau khi chỉnh lý, tiến hành tính toán định mức theo công thức xác định định mức vật liệu, nhân công và máy xây dựng. Kết quả được tổng hợp thành bảng định mức kinh tế kỹ thuật chính thức, là cơ sở dự toán chi phí công work.

Trích đoạn nội dung tài liệu

CHƯƠNG I: TỔNG QUAN VỀ ĐỊNH MỨC KINH TẾ - KỸ THUẬT TRONG XÂY DỰNG 1. Hệ thống định mức xây dựng Định mức xây dựng bao gồm định mức kinh tế - kỹ thuật và định mức chi phí tỷ lệ 1. Định mức kinh tế - kỹ thuật: bao gồm định mức vật tư trong xây dựng, định mức dự toán, định mức xây dựng cấp cơ sở. a, Định mức vật tư trong XD: Thể hiện mức hao phí từng loại vật liệu để cấu thành một đơn vị khối lượng công tác xây lắp hoặc một loại cấu kiện hay kết cấu xây dựng phù hợp với yêu cầu kỹ thuật, thiết kế và thi công.

Kết cấu định mức vật tư trong XD gồm 3 phần: - Phần 1: Định mức sử dụng vật tư - Phần 2: Định mức hao hụt vật liệu qua các khâu - Phần phụ lục: Trọng lượng đơn vị vật liệu b, Định mức dự toán xây dựng công trình: phần xây dựng, lắp đặt, khảo sát, sửa chữa c, Định mức xây dựng cấp cơ sở (cấp doanh nghiệp): Do DN tự lập ra và quản lý sử dụng theo các chỉ dẫn của Nhà nước. Định mức chi phí tỷ lệ Dùng để xác định chi phí của một số loại công việc trong hoạt động xây dựng: định mức chi phí quản lý dự án, chi phí tư vấn đầu tư xây dựng, chi phí chung, thu nhập chịu thuế tính trước, chi phí nhà tạm tại hiện trường để ở và điều hành thi công. Các phương pháp lập định mức kỹ thuật xây dựng 1. Phương pháp phân tích- tính toán Đồ án Định mức Kinh tế - Kỹ thuật xây dựng Là xây dựng định mức theo phương pháp dựa trên các tài liệu có sẵn (ngồi trong phòng để tính định mức), dựa vào các tiêu chuẩn thời gian phần việc, lý lịch và đặc tính của máy móc (tốc độ di chuyển, tốc độ nâng vật, tốc độ quay…) để tính toán thành các định mức, hoặc trong định 6 mức vật liệu dựa vào các kích thước kết cấu hoặc đặc tính của vật liệu để tính toán định mức vật liệu.

Để tiến hành định mức người ta tiến hành thực hiện theo 3 giai đoạn: a. Thu thập và phân tích tài liệu gốc, bao gồm: các thiết kế tổ chức thi công, các thời gian tác nghiệp tiêu chuẩn có sẵn của các phần việc, lý lịch tính năng của máy móc, các tài liệu có liên quan khác … b. Thiết kế cơ cấu hợp lý của quá trình: dựa vào các tài liệu có sẵn thiết kế điều kiện tiêu chuẩn cho quá trình. Tính toán trị số định mức Nhận xét: Phương pháp định mức này tiết kiệm được khối lượng ngày công quan sát rất lớn.

Đặc biệt là những phần việc trùng lặp giống nhau trong các quá trình, nếu sử dụng được tài liệu gốc thì đỡ phải quan sát mất nhiều lần và nhiều ngành. Phương pháp này có nhược điểm là không phản ảnh được các điều kiện sản xuất thi công thực tế, nên thường kết hợp phương pháp này với phương pháp quan sát để xây dựng định mức. Phương pháp chuyên gia và phương pháp thống kê a, Phương pháp chuyên gia Dựa và kinh nghiệm của chuyên gia để lập định mức: là những người có học vấn cao, chuyên môn giỏi về một vài lĩnh vực hoặc là thợ lâu năm, lành nghề về một chuyên môn nhất định nào đấy. Phương pháp này phụ thuộc vào kinh nghiệm và trình độ của chuyên gia, chỉ nên áp dụng phương pháp này để lập ĐMKT cho những công việc, hạng mục xây dựng mà ta chưa từng làm hoặc mới có.

b, Phương pháp thống kê Xây dựng định mức theo phương pháp này là dựa trên các tài liệu thống kê về hao phí vật tư, nhân lực, máy móc và khối lượng sản phẩm trong từng thời gian. Phương pháp hỗn hợp Đồ án Định mức Kinh tế - Kỹ thuật xây dựng Sử dụng phối hợp một vài phương pháp lập định mức với nhau nhằm hạn chế những điểm yếu của phương pháp này và phát huy mặt mạnh của phương pháp kia.3 Phương pháp quan sát thu thập số liệu 1. Các phương pháp chụp ảnh 1. Phương pháp chụp ảnh dùng đồ thị Khả năng của phương pháp này có thể quan sát tối đa là 3 đối tượng, mỗi đối tượng theo dõi bằng 1 đường đồ thị riêng biệt, nếu quan sát nhiều đối tượng cùng 1 lúc sẽ dễ bị nhầm lẫn.

Độ chính xác của CAĐT từ 0,5-1 phút. Phương pháp chụp ảnh ghi số (gọi tắt là chụp ảnh số - CAS) Dùng quan sát quá trình diễn biến khá nhanh, độ chính xác khi đo thời gian tính bằng giây. Phương pháp này thường dùng đối với quá trình chu kỳ, theo dõi tối đa là 2 đối tượng. Phương pháp chụp ảnh dùng đồ thị kết hợp ghi số (chụp ảnh kết hợp - CAKH) Đặc điểm của CAKH là đường đồ thị biểu thị hao phí thời gian (phút) còn chữ số ghi tại các thời điểm có thay đổi số thợ biểu thị từ thời điểm đó có mấy người tham gia phần tử này.

Phương pháp này có khả năng quan sát được 1 tổ thợ, đạt độ chính xác từ 0,5 đến 1 phút. Các phương pháp bấm giờ Được sử dụng khi muốn thu thập số liệu của các thao tác làm việc (máy, người) cũng như khảo sát tỷ mỷ một công đoạn sản xuất nào đó mà yêu cầu số liệu có độ chính xác cao (0,1-1 giây). Có 3 phương pháp bấm giờ thường dùng trong định mức: bấm giờ chọn lọc, bấm giờ liên tục và bấm giờ đối với các phần tử liên hợp. Bấm giờ chọn lọc (BGCL) Là phương pháp đo thời gian lần lượt theo từng phần tử.

Khi quan sát một phần tử nào đấy thì tạm thời bỏ qua các phần tử còn lại và ghi ngay thời gian thực Đồ án Định mức Kinh tế - Kỹ thuật xây dựng hiện của phần tử trong từng chu kỳ làm việc. Số Hiệu Tên phần tử Hao phí thời gian qua tưng chu Số Tổng hao phí kì chu kì 1 2 3 … … 20 21 PI 1 Đào đát 7 6 8 7 7 21 2 Nâng,quay 4 5 3 4 5 21 gầu 3 Đổ đát lên ô 6 5 6 6 4 21 tô 4 Quay và hạ 4 3 4 3 3 21 gầu 1. Bấm giờ liên tục (BGLT) Phương pháp BGLT thực chất là dùng CAS nhưng phương pháp BGLT có tính lựa chọn và độ chính xác cao hơn. Nhân viên định mức có thể đo liên tục thời gian của các phần tử liền kề nhau trong 1 chu kỳ, do đó rút ngắn được thời gian quan sát, đồng thời giảm bớt mức độ sai số do giảm được số lần bấm nút đồng hồ.

BGLT khác BGCL ở chỗ: phương pháp BGLT ghi theo dòng thời gian trôi qua và phải tính toán mới tìm được thời gian tiêu phí của từng phần tử. Còn BGCL không ghi theo dòng thời gian trôi qua mà để đồng hồ bấm giây ở vị trí số 0 khi bắt đầu thực hiện phần tử. Khi kết thúc thì bấm giờ và thu ngay được tiêu phí thời gian của từng phần tử ấy. Bấm giờ đối với các phần tử liên hợp Sử dụng khi có các phần tử diễn biến nhanh, đồng hồ thông thường không đo trực tiếp được.

Người ta tiến hành gộp các phần tử thành nhóm phần tử và tiến hành đo hao phí thời gian cho nhóm phần tử này. Nguyên tắc lập phần tử liên hợp: + QTSX gồm n phần tử thì phần tử liên hợp gồm (n-1) phần tử + Có bao nhiêu phần tử cần xác định thời gian thực hiện thì phải lập bấy nhiêu phàn tử liên hợp Đồ án Định mức Kinh tế - Kỹ thuật xây dựng 1. Phương pháp chụp ảnh ngày làm việc 1. Mục đích: Nhằm thu thập những tài liệu về số lượng và nguyên nhân của những tổn thất thời gian làm việc trong ca.

Trên cơ sở đó đề ra những biện pháp để khắc phục, trừ bỏ những tổn thất thời gian làm việc của công nhân cũng như tổn thất trong việc sử dụng máy thi công. Ngoài ra, CANLV còn cung cấp những tài liệu cần thiết để xác định định mức các loại chi phí thời gian phụ như: thời gian chuẩn-kết, nghỉ giải lao, ngừng tổ chức kỹ thuật. Kỹ thuật CANLV 1. Chia thời gian một ca làm việc thành các phần tử cố định như sau: + Nhóm thời gian có ích cho sản xuất: thời gian chuẩn-kết, ngừng kỹ thuật, nghỉ giải lao, và thời gian làm việc có ích.

+ Nhóm thời gian bị lãng phí: đi muộn, về sớm, nghỉ quá tiêu chuẩn quy định, sửa chữa sản phẩm hỏng do không làm đúng quy trình, quy phạm kỹ thuật. Ghi các loại hao phí thời gian bằng phương pháp CAKH nhưng độ chính xác chỉ yêu cầu đến 5 phút (vì phải quan sát một vài tổ chuyên nghiệp trong suốt thời gian 1 ca làm việc) 1. Xác định số lần cần thiết phải CANLV Nếu số lần quan sát quá ít thì sẽ không đủ để nghiên cứu, còn quan sát nhiều quá sẽ dẫn đến lãng phí. Số lần quan sát hợp lý xác định theo công thức sau:(n) Trong đó: ∂²: bình phương của sai số giữa giá trị lớn nhất trong các lần quan sát với giá trị trung bình Đồ án Định mức Kinh tế - Kỹ thuật xây dựng Năm khoảng sai số lớn nhất cho phép: 3%; 2.5%; 1% σ 2 : bình phương các sai số đặc trưng cho độ phân tán của dãy số n ∑ (x - x) σ 2= i = 1 i 2 n-1 Xi : chỉ tiêu thời gian nghiên cứu trong từng lần quan sát 𝑥̅•: giá trị trung bình của từng lần quan sát Để đơn giản có thể xác định số lần CANLV cần thiết theo biểu đồ.

Nếu một điểm có tọa độ (𝑛, 𝜎2 ) nằm bên phải đường 𝜀 = 3 thì số lần quan sát là đủ và điểm đó nằm gần đường đồ thị nào thì ứng với sai số ghi trên đường đó. Chỉnh lý số liệu quan sát Chỉnh lý số liệu là hoàn chỉnh các số liệu quan sát, xử lý loại bỏ các số liệu không hợp lý, mục đích cuối cùng của công việc hoàn chỉnh là tính được tiêu phí lao động trung bình cho 1 đơn vị sản phẩm phần tử, bất kỳ phương pháp quan sát nào cũng tiến hành ba giai đoạn chỉnh lý. – Chỉnh lý sơ bộ: kiểm tra các số liệu ghi trên các biểu mẫu - Chỉnh lý cho từng lần quan sát: nhằm rút ra tiêu phí thời gian (lao động) cho từng lần quan sát của từng phần tử và số sản phẩm phần tử ứng với tiêu phí thời gian của từng phần tử đó. Đồ án Định mức Kinh tế - Kỹ thuật xây dựng - Chỉnh lý sau nhiều lần quan sát: nhằm mục đích tính được tiêu phí thời gian lao động trung bình cho 1 đơn vị sản phẩm qua các lần quan sát.
