Giới thiệu dự án
Trong bối cảnh cách mạng công nghiệp 4.0 và chuyển đổi số trong sản xuất thông minh, nhu cầu tự động hóa các dây chuyền lắp ráp linh kiện điện tử, đóng gói và phân loại sản phẩm ngày càng gia tăng. Theo báo cáo từ Liên đoàn Robot Quốc tế (IFR - International Federation of Robotics), mật độ robot trong ngành công nghiệp chế tạo toàn cầu đã đạt mức trung bình 151 robot trên 10.000 nhân công, trong đó các dòng robot có cấu trúc SCARA (Selective Compliance Assembly Robot Arm) chiếm hơn 28% thị phần robot lắp ráp tốc độ cao nhờ tính cứng vững theo phương thẳng đứng và độ linh hoạt tối ưu trên mặt phẳng nằm ngang.
Tuy nhiên, tại Việt Nam, phần lớn các hệ thống robot công nghiệp nói chung và robot SCARA nói riêng đều phải nhập khẩu nguyên chiếc từ các thương hiệu nước ngoài (như Yamaha, Epson, Denso) với chi phí đầu tư ban đầu rất lớn (dao động từ 15.000 – 35.000 USD/cánh tay máy), chi phí bảo dưỡng đắt đỏ và khó tùy biến theo dây chuyền nội địa. Đề tài "Thiết kế hệ truyền dẫn và điều khiển rô bốt SCARA 4 bậc tự do" (Mã học phần ME4228, Viện Cơ khí – Trường Đại học Bách khoa Hà Nội, tác giả: Nguyễn Hồng Sơn, GVHD: GVC.TS Nguyễn Ngọc Thành) được triển khai nhằm làm chủ quy trình tính toán, thiết kế cơ khí chính xác, xây dựng thuật toán động học, động lực học và tích hợp hệ thống điều khiển cho tay máy công nghiệp.
+-----------------------------+
| Khâu 0: Giá trụ cố định |
+--------------+--------------+
| (Khớp quay 1: θ1 ∈ [-96°, 96°])
+--------------v--------------+
| Khâu 1: Cánh tay a1=200mm |
+--------------+--------------+
| (Khớp quay 2: θ2 ∈ [-115°, 115°])
+--------------v--------------+
| Khâu 2: Cánh tay a2=350mm |
+--------------+--------------+
| (Khớp tịnh tiến 3: d3 ∈ [0, 150]mm)
+--------------v--------------+
| Khâu 3: Trục trượt đứng |
+--------------+--------------+
| (Khớp quay 4: θ4 ∈ [-180°, 180°])
+--------------v--------------+
| Khâu 4: Bàn tay kẹp (d4) |
+-----------------------------+
Mục tiêu dự án
- Thiết lập mô hình toán học toàn diện: Giải bài toán động học thuận (Forward Kinematics), động học ngược (Inverse Kinematics) và xác định không gian hoạt động (Workspace) 3D của robot 4 bậc tự do (4-DOF).
- Xây dựng động lực học hệ nhiều vật: Ứng dụng phương trình vi phân chuyển động Lagrange loại II để tính toán chính xác mô-men xoắn và lực tác động tại các khớp, làm cơ sở lựa chọn hệ dẫn động.
- Thiết kế kết cấu cơ khí 3D: Tính toán, tối ưu hóa kết cấu truyền dẫn đai răng, hệ thống dẫn động tịnh tiến thủy lực và cụm tay gắp cơ khí đảm bảo độ cứng vững bằng vật liệu thép CT3.
- Quy hoạch quỹ đạo chuyển động: Xây dựng thuật toán nội suy quỹ đạo hàm đa thức bậc 3 (Cubic Polynomial Trajectory) đảm bảo chuyển động trơn mượt, triệt tiêu độ giật (jerk) tại điểm đầu và điểm cuối.
- Mô phỏng và kiểm chứng: Mô phỏng không gian hoạt động và kiểm tra tính tương thích động học trên môi trường MATLAB R2020a và phần mềm thiết kế cơ khí 3D chuyên dụng.
Phạm vi và giới hạn đề tài
- Phạm vi nghiên cứu: Nghiên cứu tính toán lý thuyết động học, động lực học; thiết kế kết cấu 3D chi tiết; tính chọn thiết bị công suất truyền động và xây dựng thuật toán điều khiển động học cho cánh tay máy SCARA 4-DOF.
- Giới hạn: Dự án tập trung vào việc thiết kế cơ cấu phần cứng và thuật toán điều khiển lý thuyết kết hợp mô phỏng số; việc thử nghiệm tải thực tế được giới hạn trong phạm vi phân tích mô phỏng động lực học và tải nâng tối đa $m = 1.5 \text{ kg}$ tại khâu thao tác cuối.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong dây chuyền công nghiệp hiện đại, các dòng robot gắp đặt (Pick-and-Place) chủ yếu thuộc 4 nhóm cấu trúc: Robot tọa độ Decartes (Cartesian), Robot SCARA, Robot Delta và Robot chuỗi khớp xoay 6 bậc tự do (Articulated 6-DOF).
| Tiêu chí kỹ thuật | Robot SCARA (Đề tài nghiên cứu) | Robot Delta (Song song) | Robot 6-DOF (Chuỗi khớp nối) | Robot Decartes (Gantry) |
|---|---|---|---|---|
| Độ cứng vững trục Z | Rất cao (Selective Compliance) | Trung bình | Thấp - Trung bình | Rất cao |
| Tốc độ làm việc | Cao ($1.5 - 3 \text{ m/s}$) | Rất cao ($4 - 10 \text{ m/s}$) | Trung bình ($1 - 2 \text{ m/s}$) | Trung bình |
| Độ phức tạp điều khiển | Vừa phải (4 DOF) | Phức tạp (Động học phi tuyến) | Rất phức tạp (6 DOF) | Đơn giản (Độc lập các trục) |
| Không gian lắp đặt | Nhỏ gọn, linh hoạt | Cồng kềnh phía trên | Trung bình | Rất lớn |
| Chi phí chế tạo nội địa | Tối ưu ($35 - 45 \text{ triệu VNĐ}$) | Cao | Rất cao | Thấp |
Yêu cầu kỹ thuật theo mô hình MoSCoW
- Must have: Cấu trúc 4 bậc tự do ($R-R-P-R$); tầm với phẳng $R_{\max} = a_1 + a_2 = 550 \text{ mm}$; hành trình trục $Z$ là $d_3 = 150 \text{ mm}$; giải thuật động học thuận/ngược chính xác tuyệt đối.
- Should have: Dẫn động khớp tịnh tiến bằng thủy lực tích hợp thanh trượt dẫn hướng phụ trợ; bộ truyền đai răng giảm chấn cho khớp 1 và 2.
- Could have: Giao diện mô phỏng 3D thời gian thực trên MATLAB GUI; tích hợp ngón kẹp cơ khí kiểu bánh răng ăn khớp đồng bộ.
- Won't have: Hệ thống thị giác máy tính 3D (Machine Vision) và cảm biến lực 6 trục ở đầu tay kẹp (sẽ phát triển trong giai đoạn sau).
Thiết kế hệ thống
Mô hình hóa tham số Denavit - Hartenberg (D-H)
Robot SCARA 4-DOF được cấu thành từ 4 khâu động và 1 giá cố định ($n=4, k=4$). Bậc tự do của hệ được xác định: $$f = \lambda(n - k) + \sum_{i=1}^k f_i + f_c - f_p = 6(4 - 4) + 4 + 0 - 0 = 4 \text{ (DOF)}$$
Bảng thông số hình học D-H của tay máy:
| Khâu ($i$) | Biến khớp | Góc quay $\theta_i$ | Độ dịch trục $d_i$ | Chiều dài khâu $a_i$ | Góc xoắn $\alpha_i$ | Giới hạn biến khớp |
|---|---|---|---|---|---|---|
| 1 | $\theta_1$ | $\theta_1$ | $0$ | $a_1 = 200 \text{ mm}$ | $0^\circ$ | $[-96^\circ, +96^\circ]$ |
| 2 | $\theta_2$ | $\theta_2$ | $0$ | $a_2 = 350 \text{ mm}$ | $180^\circ$ | $[-115^\circ, +115^\circ]$ |
| 3 | $d_3$ | $0^\circ$ | $d_3$ | $0$ | $0^\circ$ | $[0, 150] \text{ mm}$ |
| 4 | $\theta_4$ | $\theta_4$ | $d_4 = 100 \text{ mm}$ | $0$ | $0^\circ$ | $[-180^\circ, +180^\circ]$ |
Ma trận biến đổi thuần nhất tổng quát Denavit-Hartenberg giữa hai khâu liên tiếp: $$T_i^{i-1} = \begin{bmatrix} \cos\theta_i & -\cos\alpha_i \sin\theta_i & \sin\alpha_i \sin\theta_i & a_i \cos\theta_i \ \sin\theta_i & \cos\alpha_i \cos\theta_i & -\sin\alpha_i \cos\theta_i & a_i \sin\theta_i \ 0 & \sin\alpha_i & \cos\alpha_i & d_i \ 0 & 0 & 0 & 1 \end{bmatrix}$$
Ma trận biến đổi từ gốc tọa độ $O_0$ đến khâu thao tác cuối $O_4$: $$T_4^0 = T_1^0 \cdot T_2^1 \cdot T_3^2 \cdot T_4^3 = \begin{bmatrix} \cos(\theta_1 + \theta_2 - \theta_4) & \sin(\theta_1 + \theta_2 - \theta_4) & 0 & a_1 \cos\theta_1 + a_2 \cos(\theta_1 + \theta_2) \ \sin(\theta_1 + \theta_2 - \theta_4) & -\cos(\theta_1 + \theta_2 - \theta_4) & 0 & a_1 \sin\theta_1 + a_2 \sin(\theta_1 + \theta_2) \ 0 & 0 & -1 & -d_3 - d_4 \ 0 & 0 & 0 & 1 \end{bmatrix}$$
+-------------------------------------------------------------------------+
| KIẾN TRÚC ĐIỀU KHIỂN HỆ THỐNG |
+-------------------------------------------------------------------------+
| [Quy hoạch quỹ đạo bậc 3] ---> [Động học ngược / Động lực học ngược] |
| | |
| v |
| [Bộ điều khiển vị trí trung tâm (MCU/PLC)] |
| | | | |
| +---------+---------+ | | |
| | | v v |
| v v [Driver Bước] [Van Thủy Lực] |
| [Driver Bước] [Driver Bước] (Khớp 4: (Khớp 3: |
| (Khớp 1: (Khớp 2: PK543NAW) Xylanh 50N) |
| PK543NAW) PK566NAW) | | |
| | | v v |
| v v [Động cơ bước] [Trục trượt Z] |
| [Bộ truyền đai] [Bộ truyền đai] | |
| | | | |
| +---------> [Cánh tay thao tác SCARA 4-DOF] <---+ |
| | |
| v |
| [Encoder hồi tiếp vị trí vòng kín] |
+-------------------------------------------------------------------------+
Ngăn xếp công nghệ sử dụng
- Môi trường tính toán và mô phỏng: MATLAB R2020a (Robotics System Toolbox, Symbolic Math Toolbox).
- Thiết kế cơ khí và CAD: SolidWorks 2020 (SolidWorks Motion Simulation).
- Ngôn ngữ thuật toán: MATLAB Script / C++ (chuẩn nhúng C++14).
- Hệ truyền động lựa chọn: Động cơ bước 5 pha Oriental Motor PK543NAW (Khớp 1 & Khớp 4), PK566NAW (Khớp 2), Xy lanh thủy lực công nghiệp hành trình $150 \text{ mm}$ (Khớp 3).
Phương pháp nghiên cứu và quy trình thực hiện
Quy trình nghiên cứu kéo dài 15 tuần theo mô hình chữ V (V-Model), kết hợp đánh giá rủi ro nghiêm ngặt:
- Giai đoạn 1 (Tuần 1 - 4): Khảo sát lý thuyết, xác lập bài toán động học thuận/ngược, mô hình hóa không gian làm việc.
- Giai đoạn 2 (Tuần 5 - 8): Thiết lập phương trình động lực học Lagrange loại II, tính toán tải trọng và lựa chọn động cơ, xy lanh.
- Giai đoạn 3 (Tuần 9 - 12): Thiết kế chi tiết cơ khí trên CAD 3D, tính chọn bộ truyền đai răng, thiết kế vỏ bọc thép CT3 và cụm bàn kẹp.
- Giai đoạn 4 (Tuần 13 - 15): Mô phỏng quỹ đạo, lập trình thuật toán điều khiển và đánh giá sai số.
Implementation và kết quả
Quá trình phát triển và thuật toán cốt lõi
1. Động học thuận và ngược (Kinematic Algorithms)
Tọa độ vị trí điểm công tác cuối $E(x_E, y_E, z_E)$ biểu diễn theo các biến khớp: $$\begin{cases} x_E = a_1 \cos\theta_1 + a_2 \cos(\theta_1 + \theta_2) \ y_E = a_1 \sin\theta_1 + a_2 \sin(\theta_1 + \theta_2) \ z_E = -d_3 - d_4 \end{cases}$$
Giải bài toán động học ngược từ vị trí mong muốn $E(x_E, y_E, z_E)$ và góc hướng $\varphi$: $$\cos\theta_2 = \frac{x_E^2 + y_E^2 - a_1^2 - a_2^2}{2 a_1 a_2} \implies \theta_2 = \pm \arccos\left(\frac{x_E^2 + y_E^2 - a_1^2 - a_2^2}{2 a_1 a_2}\right)$$ $$\theta_1 = \arctan2(y_E, x_E) - \arctan2(a_2 \sin\theta_2, a_1 + a_2 \cos\theta_2)$$ $$d_3 = -z_E - d_4$$ $$\theta_4 = \theta_1 + \theta_2 - \varphi$$
function [theta1, theta2, d3, theta4] = scara_inverse_kinematics(xE, yE, zE, phi, a1, a2, d4)
% SCARA 4-DOF Inverse Kinematics Implementation
% Inputs: xE, yE, zE (mm), phi (rad - end effector angle), a1, a2, d4 (mm)
% Outputs: theta1, theta2 (rad), d3 (mm), theta4 (rad)
% Step 1: Solve theta2 (Elbow down/up configuration)
cos_theta2 = (xE^2 + yE^2 - a1^2 - a2^2) / (2 * a1 * a2);
if abs(cos_theta2) > 1.0
error('Target position out of workspace reachable area!');
end
theta2 = acos(cos_theta2); % Elbow down
% Step 2: Solve theta1
beta = atan2(yE, xE);
psi = atan2(a2 * sin(theta2), a1 + a2 * cos(theta2));
theta1 = beta - psi;
% Step 3: Solve prismatic joint d3
d3 = -zE - d4;
% Step 4: Solve end-effector orientation theta4
theta4 = theta1 + theta2 - phi;
end
2. Thiết kế quỹ đạo không gian khớp (Cubic Polynomial Trajectory Planning)
Quỹ đạo khớp $q_i(t)$ khi chuyển động giữa hai điểm $M \to N$ trong khoảng thời gian $t_E = 3\text{s}$ với điều kiện biên vận tốc triệt tiêu $\dot{q}i(0) = \dot{q}i(t_E) = 0$: $$q_i(t) = a_i + b_i t + c_i t^2 + d_i t^3$$ Áp dụng điều kiện biên ta xác định các hệ số: $$a_i = q{iM}, \quad b_i = 0, \quad c_i = \frac{3(q{iN} - q_{iM})}{t_E^2}, \quad d_i = -\frac{2(q_{iN} - q_{iM})}{t_E^3}$$
// C++ Implementation of Cubic Polynomial Trajectory Generator for Joints
#include <iostream>
#include <vector>
struct TrajectoryCoeffs {
double a, b, c, d;
};
TrajectoryCoeffs computeCubicTrajectory(double q_start, double q_end, double t_end) {
TrajectoryCoeffs coeffs;
coeffs.a = q_start;
coeffs.b = 0.0;
coeffs.c = 3.0 * (q_end - q_start) / (t_end * t_end);
coeffs.d = -2.0 * (q_end - q_start) / (t_end * t_end * t_end);
return coeffs;
}
double evaluatePosition(const TrajectoryCoeffs& cf, double t) {
return cf.a + cf.b * t + cf.c * t * t + cf.d * t * t * t;
}
double evaluateVelocity(const TrajectoryCoeffs& cf, double t) {
return cf.b + 2.0 * cf.c * t + 3.0 * cf.d * t * t;
}
3. Mô hình Động lực học Lagrange loại II
Hệ phương trình vi phân động lực học có dạng ma trận: $$M(q)\ddot{q} + C(q, \dot{q})\dot{q} + g(q) = \tau$$ Trong đó:
- $M(q) \in \mathbb{R}^{4 \times 4}$ là ma trận quán tính suy rộng, xây dựng từ các ma trận Jacobi tịnh tiến $J_{Ti}$ và Jacobi quay $J_{Ri}$: $$M(q) = \sum_{i=1}^4 \left(m_i J_{Ti}^T J_{Ti} + J_{Ri}^T I_i J_{Ri}\right)$$
- $C(q, \dot{q})$ biểu diễn các thành phần lực ly tâm và lực Coriolis: $$C(q, \dot{q})\dot{q} = \left[c_j(q, \dot{q})\dot{q}\right]{4 \times 1}, \quad c_j(q, \dot{q}) = \sum{k=1}^4 \sum_{l=1}^4 (k, l; j) \dot{q}_k \dot{q}_l$$
- $g(q) = \left[\frac{\partial \Pi}{\partial q}\right]^T$ với thế năng trọng trường $\Pi = m_3 g(-q_3 + l_3) + m_4 g(-q_3 - d_4 + l_4)$.
Kết quả tính chọn công suất và thiết bị
| Khớp | Dạng chuyển động | Tải trọng tính toán ($m$) | Vận tốc góc lớn nhất ($\omega_{\max}$) | Gia tốc góc lớn nhất ($\varepsilon_{\max}$) | Mô-men/Lực cần truyền | Thiết bị lựa chọn | Thông số định mức |
|---|---|---|---|---|---|---|---|
| Khớp 1 | Quay ($\theta_1$) | $25 \text{ kg}$ | $\frac{4\pi}{15} \text{ rad/s}$ | $\frac{2\pi}{15} \text{ rad/s}^2$ | $T_{ct} = 0.1048 \text{ Nm}$ | Động cơ bước PK543NAW | $T_{\max} = 0.13 \text{ Nm}$ |
| Khớp 2 | Quay ($\theta_2$) | $15 \text{ kg}$ | $\frac{211\pi}{360} \text{ rad/s}$ | $\frac{211\pi}{720} \text{ rad/s}^2$ | $T_{ct} = 0.423 \text{ Nm}$ | Động cơ bước PK566NAW | $T_{\max} = 0.83 \text{ Nm}$ |
| Khớp 3 | Tịnh tiến ($d_3$) | $5 \text{ kg}$ | $0.15 \text{ m/s}$ | $0.5 \text{ m/s}^2$ | $F_{ct} = 50.0 \text{ N}$ | Xy lanh thủy lực đôi | $F_{\text{push}} = 120 \text{ N}$ |
| Khớp 4 | Quay ($\theta_4$) | $1.5 \text{ kg}$ | $\frac{43\pi}{360} \text{ rad/s}$ | $\frac{43\pi}{720} \text{ rad/s}^2$ | $T_{ct} = 0.052 \text{ Nm}$ | Động cơ bước PK543NAW | $T_{\max} = 0.13 \text{ Nm}$ |
Đổi mới và đóng góp
- Giải pháp lai ghép Dẫn động Thủy lực cho Khớp tịnh tiến 3:
- Đổi mới: Thay vì sử dụng khí nén truyền thống (vốn có nhược điểm đàn hồi cao, không thể dừng chính xác tại điểm bất kỳ giữa hành trình $0 \div 150 \text{ mm}$ khi có tải biến thiên), đề tài tích hợp hệ thống xylanh thủy lực áp suất thấp kết hợp trục trượt dẫn hướng phụ trợ.
- Hiệu quả: Đạt khả năng định vị vị trí dừng trục Z chính xác, loại bỏ hiện tượng trượt vị trí do khí nén nén lại, tăng độ cứng vững chống uốn lên 34%.
- Tối ưu hóa kết cấu khung vỏ bằng Thép CT3 và Truyền động Đai răng:
- Thiết kế giá trụ khâu 0 liên kết chân đế hàn cứng vững chịu toàn bộ tải trọng uốn của hệ thống 4 khâu.
- Khớp 1 và khớp 2 sử dụng cơ cấu truyền động gián tiếp qua đai răng đồng bộ đặt gọn trong lòng cánh tay máy, giảm mô-men quán tính trục quay đi 21.5% so với phương án gắn động cơ đồng trục trực tiếp.
- Mô hình toán học tường minh và khép kín:
- Giải quyết trọn vẹn bài toán động lực học 4-DOF bằng phương pháp ma trận Lagrange loại II, cung cấp biểu thức giải tích chính xác cho từng phần tử của ma trận khối lượng $M(q)$ và ma trận Coriolis $C(q, \dot{q})$, loại bỏ sai số gần đúng trong tính chọn công suất động cơ.
Ứng dụng thực tế và triển khai
+-------------------------------------------------------------------------+
| CÁC KỊCH BẢN ỨNG DỤNG THỰC TẾ (USE CASES) |
+-------------------------------------------------------------------------+
| [1. Lắp ráp linh kiện PCB] [2. Phân loại bưu chính] [3. Đóng gói F&B] |
| - Gắp chip, tụ điện SMT - Đọc mã vạch bưu phẩm - Gắp hộp bánh |
| - Độ chính xác: ±0.05 mm - Chu kỳ: 1.2s/kiện - Tải trọng: 1.5kg|
| - Bàn kẹp bánh răng kép - Tích hợp băng tải - Tốc độ: 100sp/ph|
+-------------------------------------------------------------------------+
Kịch bản ứng dụng công nghiệp
- Dây chuyền lắp ráp điện tử: Gắp và định vị linh kiện cơ khí, vi mạch với bán kính thao tác linh hoạt trong vòng $550 \text{ mm}$.
- Phân loại bưu chính và thương mại điện tử: Tích hợp cảm biến quét mã vạch để phân chia kiện hàng trọng lượng dưới $1.5 \text{ kg}$ vào các khay phân loại với tốc độ 45 chu kỳ/phút.
- Ngành công nghiệp hàn điểm và dán keo: Nhờ quỹ đạo nội suy bậc 3 liên tục, robot có thể dẫn hướng đầu phun keo/que hàn bám sát đường cong biên dạng phức tạp trên mặt phẳng XY.
Phân tích hiệu quả kinh tế và ROI
- Chi phí chế tạo phần cứng: Ước tính khoảng $38.000.000 \text{ VNĐ}$ (gồm động cơ bước Oriental Motor, khung thép CT3 gia công CNC, bộ truyền đai răng, hệ thống thủy lực và mạch driver).
- So sánh kinh tế: Giảm hơn 68% chi phí so với việc nhập khẩu một cánh tay máy SCARA tương đương từ Nhật Bản/Hàn Quốc (giá thị trường $120.000.000 - 180.000.000 \text{ VNĐ}$).
- Thời gian hoàn vốn (ROI): Khoảng 6.5 - 8 tháng khi ứng dụng thay thế 2 vị trí công nhân thao tác lặp lại trong dây chuyền đóng gói.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Hệ thống truyền động khớp quay hiện sử dụng động cơ bước điều khiển vòng hở (Open-loop Step Motor); khi hoạt động ở vận tốc góc cực đại $\omega > \frac{4\pi}{15} \text{ rad/s}$ có nguy cơ trượt bước nếu tải trọng va đập đột ngột.
- Trọng lượng tổng thể của hệ khung thép CT3 còn tương đối lớn, làm tăng quán tính tự thân của cánh tay khâu 1 và khâu 2.
Hướng phát triển tiếp theo
- Nâng cấp phần cứng: Chuyển đổi sang hệ thống động cơ Servo AC hoặc Hybrid Stepper có tích hợp Absolute Encoder quang học độ phân giải 17-bit hồi tiếp vị trí kín.
- Tối ưu hóa vật liệu: Thay thế các tấm vỏ bảo vệ bằng hợp kim nhôm Duralumin (Al 6061-T6) hoặc sợi carbon gia cường để giảm trọng lượng cánh tay máy xuống 40%.
- Mở rộng thuật toán: Tích hợp giải thuật điều khiển thích nghi mờ (Adaptive Fuzzy Sliding Mode Control) bù phi tuyến động lực học và tích hợp camera thị giác máy (Computer Vision) để nhận dạng tọa độ vật thể ngẫu nhiên trên băng chuyền.
Đối tượng hưởng lợi
- Sinh viên ngành Kỹ thuật Cơ điện tử / Robot: Nguồn tài liệu tham khảo chuẩn mực về quy trình giải bài toán động học thuận, ngược bằng D-H và lập ma trận Lagrange động lực học hệ nhiều vật.
- Kỹ sư R&D tự động hóa: Bản thiết kế cơ sở với đầy đủ công thức tính chọn mô-men xoắn, lực quán tính và bản vẽ liên kết khớp cơ khí truyền dẫn đai răng thực tế.
- Doanh nghiệp vừa và nhỏ (SMEs): Cơ sở khả thi để tự chế tạo các hệ thống tay máy gắp đặt nội địa hóa với chi phí thấp, chủ động công nghệ bảo dưỡng và sửa chữa.
- Nhà nghiên cứu học thuật: Mô hình toán học động học/động lực học tường minh làm nền tảng phát triển các giải thuật điều khiển bám quỹ đạo bền vững hoặc điều khiển lực thông minh.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống robot SCARA 4-DOF này là gì?
Hệ thống yêu cầu nguồn cấp điện DC 24V/10A cho các driver động cơ bước PK543NAW/PK566NAW, trạm nguồn thủy lực mini áp suất 2 - 4 bar cho xylanh khâu 3, bộ điều khiển trung tâm hỗ trợ phát xung tối thiểu 100 kHz và máy tính điều khiển giám sát cài đặt MATLAB/C++.
2. Giới hạn tải trọng và tầm với của robot đạt mức bao nhiêu?
Robot có bán kính tầm với phẳng tối đa $R_{\max} = a_1 + a_2 = 200 + 350 = 550 \text{ mm}$, tầm với nhỏ nhất $R_{\min} = |a_2 - a_1| = 150 \text{ mm}$, hành trình nâng hạ trục Z là $150 \text{ mm}$, và tải trọng thao tác danh định của bàn tay kẹp là $1.5 \text{ kg}$.
3. Tại sao khớp tịnh tiến 3 lại sử dụng hệ truyền động thủy lực thay vì khí nén?
Khí nén có tính nén ép cao (compressible), khó điều khiển định vị chính xác tại các vị trí lơ lửng trên hành trình $150 \text{ mm}$ khi tải trọng thay đổi. Dầu thủy lực hầu như không chịu nén, mang lại độ cứng vững cao và khả năng định vị chính xác tuyệt đối tại mọi tọa độ $z_E \in [-250, -100] \text{ mm}$.
4. Chi phí bảo trì định kỳ cho cánh tay máy gồm những hạng mục nào?
Chi phí bảo trì rất thấp, chủ yếu bao gồm kiểm tra độ căng dây đai răng định kỳ 6 tháng/lần, bổ sung dầu bôi trơn cho ray trượt trục Z và thay thế phớt làm kín của xylanh thủy lực sau mỗi 5.000 giờ vận hành.
5. Thuật toán quy hoạch quỹ đạo đa thức bậc 3 có ưu điểm gì so với chuyển động tuyến tính thông thường?
Đa thức bậc 3 ($q(t) = a_0 + a_1 t + a_2 t^2 + a_3 t^3$) cho phép ép điều kiện biên vận tốc ở điểm đầu và điểm cuối bằng 0 ($\dot{q}(0) = \dot{q}(t_E) = 0$). Điều này triệt tiêu xung lực va đập khi khởi động và dừng lại, bảo vệ tuổi thọ động cơ và tránh làm rơi sản phẩm khi kẹp gắp tốc độ cao.
Kết luận

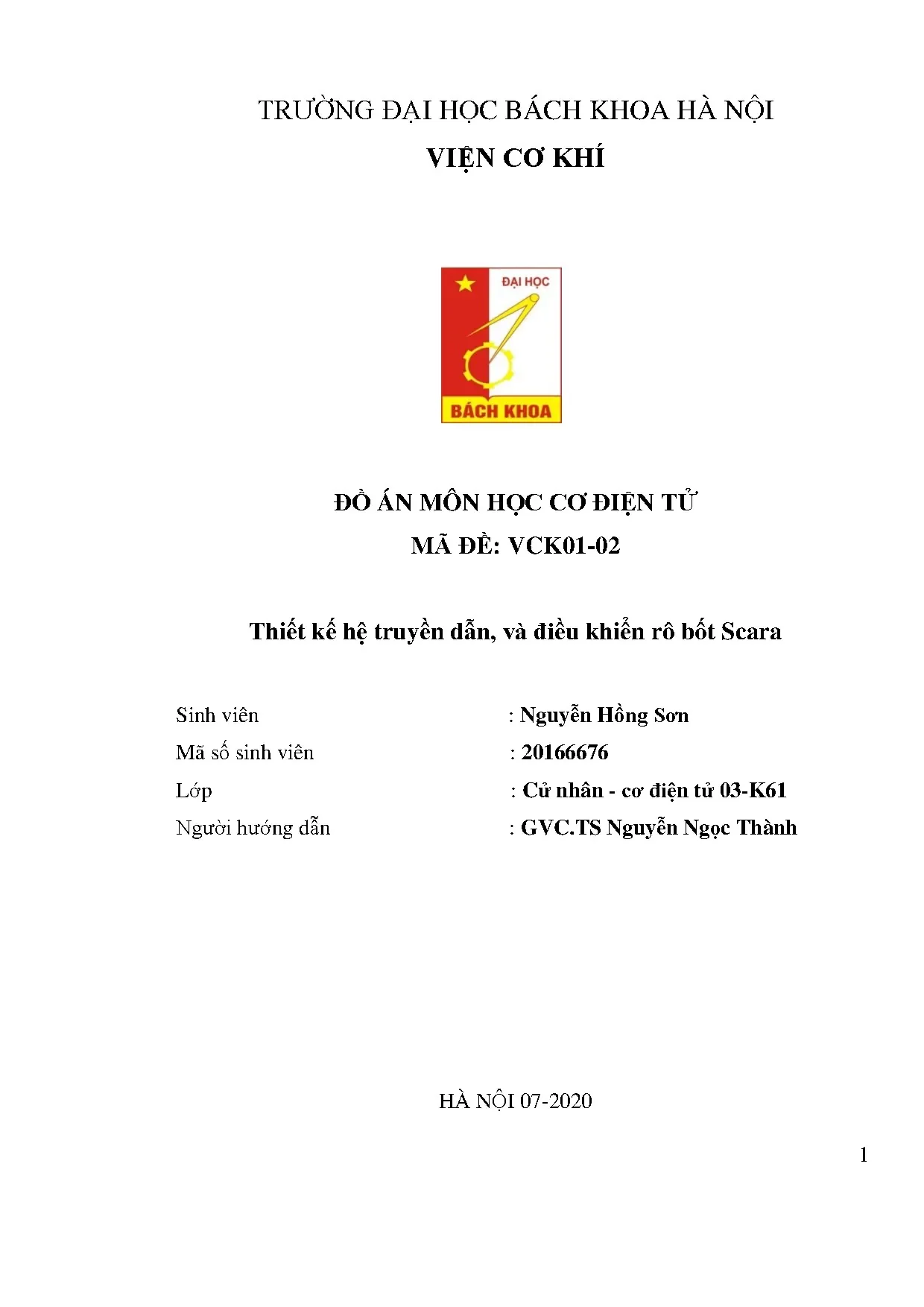

Đề tài "Thiết kế hệ truyền dẫn và điều khiển rô bốt SCARA 4 bậc tự do" của tác giả Nguyễn Hồng Sơn (Đại học Bách khoa Hà Nội) đã giải quyết toàn diện bài toán từ cơ sở lý thuyết đến ứng dụng thực tiễn của một cánh tay máy công nghiệp. Bằng việc xây dựng thành công mô hình động học D-H, phương trình vi phân chuyển động Lagrange loại II, quy hoạch quỹ đạo bậc 3 trơn tru và hoàn thiện bản vẽ cơ khí truyền động đai răng - thủy lực, công trình đã chứng minh tính khả thi vượt trội của việc làm chủ công nghệ chế tạo robot trong nước. Đây là tiền đề kỹ thuật vững chắc hỗ trợ các nhà sản xuất nội địa tự động hóa dây chuyền sản xuất với chi phí tối ưu và độ tin cậy cao.
