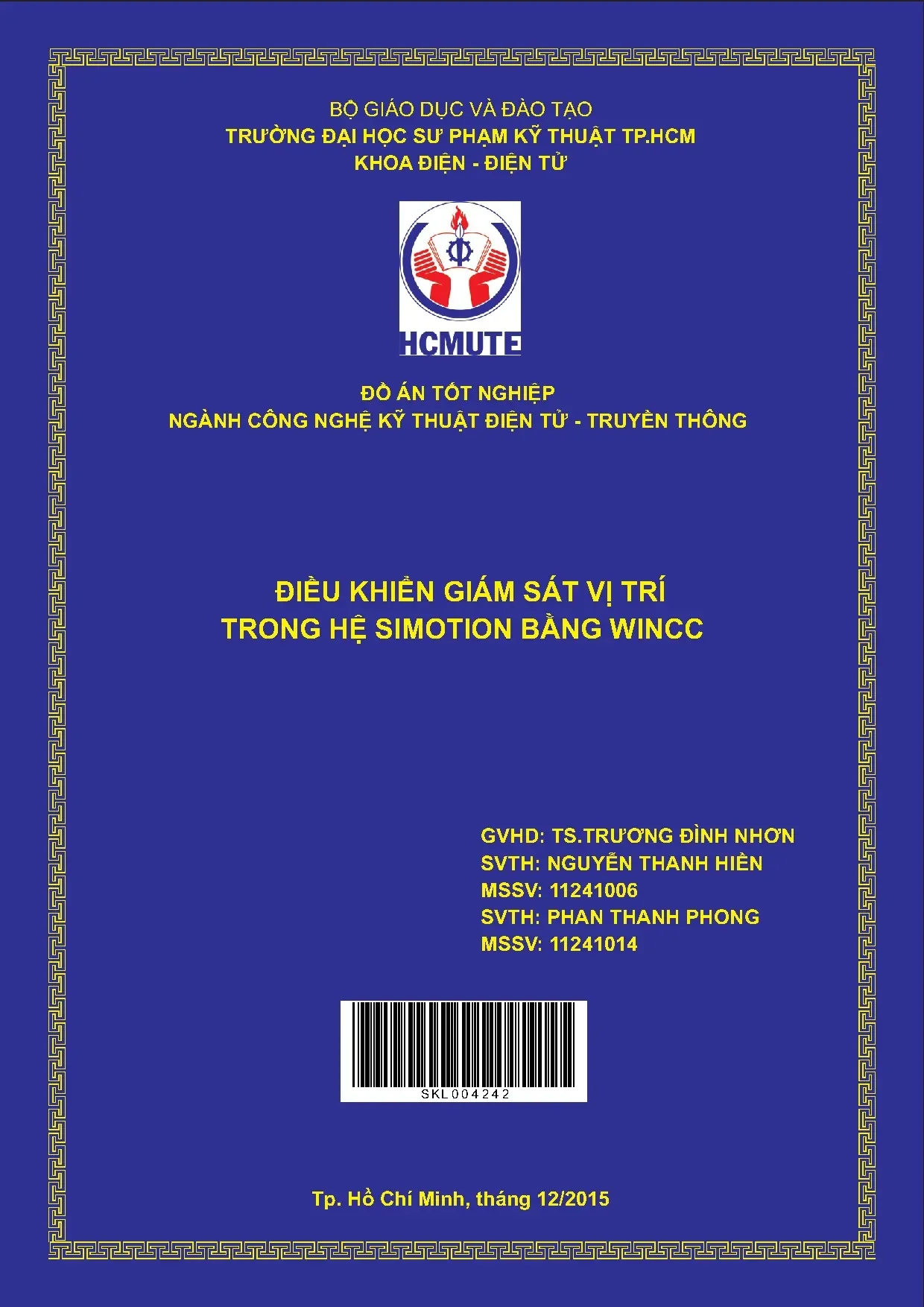

Đồ án: Điều khiển giám sát vị trí trong hệ Simotion bằng WinCC (ĐH SPKT)

Tài liệu hướng dẫn chi tiết điều khiển giám sát vị trí hệ Simotion bằng WinCC, trình bày giải pháp kết nối PLC S7-300 và thiết kế giao diện HMI.

• Tác giả: Nguyễn Thanh Hiền
• Người hướng dẫn: TS. Trương Đình Nhơn
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Công Nghệ Kỹ Thuật Điện Tử - Truyền Thông
• Đề tài: Điều Khiển Giám Sát Vị Trí Trong Hệ Simotion Bằng Wincc
• Loại tài liệu: Đồ Án Tốt Nghiệp
• Năm xuất bản: 2015
• Địa điểm: Thành Phố Hồ Chí Minh

Tóm tắt

I. Giới thiệu về Hệ Thống SIMOTION và WinCC

Hệ thống SIMOTION là một nền tảng điều khiển chuyển động hiện đại được phát triển bởi Siemens, được ứng dụng rộng rãi trong các hệ thống sản xuất tự động. WinCC (Windows Control Center) là phần mềm giám sát và điều khiển công nghiệp mạnh mẽ, cho phép các kỹ sư tạo giao diện người dùng trực quan. Kết hợp SIMOTION với WinCC enables real-time monitoring của các thông số như vị trí, tốc độ và trạng thái của động cơ servo. Mối liên kết này tạo nên một hệ thống điều khiển tích hợp, cho phép điều khiển và giám sát vị trí trong hệ SIMOTION từ xa qua giao diện máy tính. Ứng dụng này đặc biệt hữu ích trong các nhà máy sản xuất quy mô vừa và lớn, nơi yêu cầu quản lý tập trung và hiệu quả cao.

1.1. Cấu trúc cơ bản của SIMOTION D435

SIMOTION D435 là bộ điều khiển chuyên biệt cho các hệ thống chuyển động phức tạp. Nó được thiết kế để điều khiển các động cơ servo và các trục chuyển động độc lập. Cấu trúc bao gồm module xử lý trung tâm, các giao diện communication (Ethernet, CANopen), và các cổng I/O cho kết nối cảm biến và bộ chỉnh lưu. Khả năng xử lý song song cho phép điều khiển nhiều trục cùng lúc với độ chính xác cao, tạo nên nền tảng lý tưởng cho các ứng dụng giám sát vị trí tiến tiến.

1.2. Vai trò của WinCC trong giám sát điều khiển

WinCC cung cấp giao diện đồ họa user-friendly cho phép người vận hành giám sát vị trí, tốc độ và trạng thái hệ thống một cách real-time. Phần mềm này hỗ trợ tạo bảng điều khiển ảo với các nút lệnh, biểu đồ, và cảnh báo tự động. Kết nối WinCC với PLC S7-300 thông qua Ethernet cho phép truyền dữ liệu hai chiều, từ đó có thể điều khiển vị trí động cơ servo và giám sát các thông số quan trọng liên tục.

II. Kiến Trúc Kết Nối và Truyền Dữ Liệu Mạng

Việc kết nối SIMOTION, S7-300 và WinCC yêu cầu thiết kế mạng truyền thông phù hợp. Mạng Ethernet là giải pháp chính để kết nối các thiết bị này với nhau và với máy tính chạy WinCC. Giao thức Ethernet cung cấp tốc độ truyền cao (100 Mbps trở lên), độ tin cậy cao, và hỗ trợ rộng rãi trong môi trường công nghiệp. Các thiết bị được kết nối thông qua một switch Ethernet trung tâm, cho phép truyền dữ liệu liên tục giữa bộ điều khiển SIMOTION và máy tính. Điều này tạo điều kiện để giám sát vị trí của các động cơ servo và các thông số khác một cách liên tục, đảm bảo hệ thống hoạt động ổn định và an toàn.

2.1. Chuẩn Ethernet và cấu hình mạng

Ethernet industrial-grade trong ứng dụng này sử dụng chuẩn Fast Ethernet (100BASE-TX), đảm bảo truyền dữ liệu ổn định trong môi trường nhà máy. Mỗi thiết bị được gán một địa chỉ IP riêng biệt để nhận dạng trên mạng. Cấu hình bao gồm SIMOTION với IP quản lý (ví dụ: 192.168.1.10), S7-300 với IP riêng (192.168.1.20), và máy tính chạy WinCC (192.168.1.30). Mạng được bảo vệ bằng firewall để đảm bảo an toàn dữ liệu.

2.2. Cơ chế truyền dữ liệu theo thời gian thực

Dữ liệu vị trí, tốc độ, trạng thái được truyền từ SIMOTION qua S7-300 đến WinCC trong chu kỳ xác định (thường 100-500ms). Giao thức communication sử dụng S7 Communication hoặc OPC (OLE for Process Control) để đảm bảo tính đồng bộ hóa cao. Cơ chế này cho phép giám sát vị trí của động cơ servo liên tục mà không độ trễ đáng kể, tạo khả năng điều khiển vị trí chính xác từ giao diện WinCC.

III. Lập Trình PLC S7 300 và Cấu Hình SIMOTION

Lập trình PLC S7-300 là khâu then chốt để kết nối SIMOTION với WinCC. Sử dụng phần mềm Simatic S7-300 (STEP 7), các kỹ sư viết chương trình để điều khiển động cơ servo trên SIMOTION và đọc dữ liệu vị trí, tốc độ từ các cảm biến. Cấu hình SIMOTION D435 bao gồm việc xác định các trục chuyển động (axis configuration), thiết lập giới hạn vị trí (position limits), và cài đặt tham số servo motor như độ lợi PID, thời gian ramp, etc. Các lệnh lập trình như MC_Move, MC_Power được sử dụng để điều khiển chuyển động, trong khi dữ liệu phản hồi về vị trí tức thời được đưa vào bộ PLC để xử lý và truyền đến WinCC hiển thị.

3.1. Lệnh lập trình cơ bản cho SIMOTION

MC_Move là lệnh chính để điều khiển vị trí, cho phép chỉ định vị trí mục tiêu, tốc độ, gia tốc. MC_Power bật/tắt động cơ servo, trong khi MC_Home thực hiện quy trình homing để xác định vị trí ban đầu. Các lệnh này được lập trình trong SIMATIC S7-300 dưới dạng function blocks (FB), cho phép điều khiển vị trí động cơ một cách chính xác và an toàn trong hệ SIMOTION.

3.2. Cấu hình và kiểm tra hệ thống

Cấu hình SIMOTION bắt đầu bằng việc định nghĩa trục (axis definition), thiết lập thông số servo như maximum velocity, acceleration, deceleration. Sau đó, chạy chế độ test để kiểm tra vị trí, tốc độ có đạt yêu cầu. Giao tiếp giữa S7-300 và SIMOTION được kiểm tra bằng diagnostic tools để đảm bảo truyền dữ liệu hoạt động chính xác trước khi kết nối WinCC.

IV. Thiết Kế Giao Diện WinCC và Giám Sát Vị Trí

Thiết kế giao diện WinCC là bước cuối cùng để tạo nên một hệ thống giám sát vị trí toàn diện. Giao diện bao gồm các thành phần như biểu đồ vị trí (position graph), đồng hồ tốc độ (speed meter), nút điều khiển chuyển động (move buttons), và cảnh báo lỗi (alarm notifications). WinCC kết nối với S7-300 thông qua OPC server để nhận dữ liệu vị trí, tốc độ từ SIMOTION trong thời gian thực. Người vận hành có thể điều khiển vị trí động cơ bằng cách nhập giá trị vị trí mục tiêu vào giao diện, phần mềm sẽ tự động chuyển lệnh này đến SIMOTION để thực hiện chuyển động. Hệ thống cũng ghi lại lịch sử vị trí (historical data) để phục vụ phân tích và tối ưu hóa quy trình sản xuất.

4.1. Các thành phần chính của giao diện điều khiển

Biểu đồ vị trí (Position Display) hiển thị vị trí tức thời của hai động cơ servo dưới dạng số và biểu đồ tuyến tính. Nút điều khiển (Control Buttons) cho phép di chuyển động cơ đến các vị trí được xác định trước (home, position 1, position 2). Trường nhập liệu (Input Field) cho phép người vận hành nhập giá trị vị trí mục tiêu mới. Cảnh báo (Alarms) hiển thị trạng thái lỗi, cảnh báo vượt quá giới hạn vị trí, đảm bảo an toàn hoạt động.

4.2. Kết nối OPC và quản lý dữ liệu thời gian thực

OPC server hoạt động như cầu nối giữa S7-300 và WinCC, cho phép đọc/ghi dữ liệu liên tục. Các tag được định nghĩa cho từng thông số như Position_Axis1, Position_Axis2, Speed_Axis1. Tốc độ cập nhật (scan rate) được thiết lập khoảng 100-200ms để đảm bảo giám sát vị trí đủ nhanh nhạy. Dữ liệu lịch sử được lưu vào database để phục vụ báo cáo, phân tích hiệu suất hệ thống sản xuất.

Trích đoạn nội dung tài liệu

Đặt vấn đề đƣa ra lý do lựa chọn đề tài, mục tiêu và giới hạn nghiên cứu của đề tài. Chương 2: Cơ sở lý thuyết Chƣơng này trình bày  Cơ sở lý thuyết của bộ điều khiển của SIMOTION và các thiết bị sử dụng trong hệ thống.  Yêu cầ u công nghê ̣ của hê ̣ thố ng Chương 3: Thiết kế phần cứng Chƣơng này trình bày  Yêu cầu thiết kế phần cứng, lựa chọn thiết bị cho mô hình. 3 Chƣơng 1:TỔNG QUAN  Sơ đồ kết nối phần cứng giúp ngƣời vận hành hiểu rõ về cấu trúc của toàn hệ thống.

Chương 4 Thiế t kế chương trình điều khiển Chƣơng này trình bày  Yêu cầ u điề u khiể n của hê ̣ thố ng.  Trình bày lƣu đồ, giải thuật điều khiển.  Trình bày về phần giám sát hệ thống. Chương 6 Kế t luận và hướng phát triể n Chƣơng này triǹ h bày  Đƣa ra nhƣ̃ng nhâ ̣n xét về ƣu điể m và khuyế t điể m của hê ̣ thố ng tƣ̀ kế t quả thu đƣơ ̣c ở chƣơng 5.

 Nêu lên hƣớng phát triể n của đề tài trong tƣơng lai 4 Chƣơng 2: CƠ SỞ LÝ THUYẾT CHƢƠNG 2 CƠ SỞ LÝ THUYẾT 5 Chƣơng 2: CƠ SỞ LÝ THUYẾT 2.1 Tổng quan SIMOTION 2.1 Giới thiệu Hình 2.1: Simotion Hệ thống điều khiển truyền động cho ngành cơ khí nói chung. Ngoài SIMATIC và SINUMERIK thì phạm vi tự động hóa của Siemens còn bao gồm SIMOTION, hệ thống điều khiển truyền động ứng dụng tích hợp các chức năng điều khiển chuyển động phức tạp và chức năng điều khiển chuyển động đơn giản trong cùng một bộ. Chức năng xử lý các chuyển động phức tạp trong một hệ thống, các điều khiển truyền động có khả năng mở rộng, hệ thống tích hợp tính năng đa hệ và tính năng kỹ thuật thông thƣờng. Tấc cả đều đƣợc kết hợp trong SIMOTION.

SIMOTION cho phép sự linh hoạt cao hơn trong việc xây dựng dựng và thiết kế máy móc. SIMOTION góp phần làm giảm tổng chi phí cho các nhà sản xuất máy móc, thiết bị. SIMOTION cung cấp một nền tảng công nghệ hàng đầu về việc tối ƣu hóa hệ thống tự động và các giải pháp kiểm soát truyền động. Điều này tạo nên tính phổ biến cho các hệ thống điều khiển truyền động.

SIMOTION là một hệ thống điều khiển truyền động trung tâm không thể tách rời trong cơ cấu tự động hóa sản xuất. Tính đồng nhất và khả năng tích hợp của nó đƣợc thể hiện trong kỹ thuật, lập trình, truyền thông quản lý dữ liệu, giao diện giao tiếp (HMI). Do đó, nó bao gồm tất cả các thành phần của một hệ thống truyền động (phần cứng, phần mềm…). - Sự kết hợp giữa PLC và điều khiển truyền động 6 Chƣơng 2: CƠ SỞ LÝ THUYẾT Phƣơng pháp tiếp cận tiên tiến của SIMOTION bao gồm việc loại bỏ sự phân chia trƣớc đây giữa các chức năng tự động hóa thuần túy (thƣờng là PLC) và các chức năng truyền động (điều khiển chuyển động).

Việc kết hợp chức năng này đƣợc thực hiện trong cả phần cứng lẫn phần mềm của SIMOTION. Đối với phần cứng thì phƣơng pháp mới này có nghĩa là bộ điều khiển phải có khả năng xử lý các chức năng truyền động. Tƣơng tự, một hệ thống truyền động phải có khả năng tự động thực hiện nhiệm vụ. Đối với các phần mềm, việc kết hợp tự động hóa với chức năng truyền động dẫn đến sự đơn giản hóa đáng kể các yêu cầu về kỹ thuật.

Điều này tạo điều kiện cho toàn bộ quy trình điều khiển, từ việc cấu hình chọn tham số cho đến lập trình giải thuật. Việc tích hợp hợp lý với SIMATIC mang lại những lợi ích giống nhƣ cả hai hệ thống này đƣợc vận hành theo một trình cài đặt. Ở đây, SIMOTION cung cấp cho ngƣời vận hành một giao diện kỹ thuật thống nhất. Nền tảng phần cứng SIMOTION cung cấp các giải pháp linh hoạt cho mọi yêu cầu ứng dụng - bằng cách chạy trên một loạt các nền tảng phần cứng khác nhau.

Với SIMOTION, có thể lựa chọn một trong ba nền tảng phần cứng sau: Simotion C, Simotion P, Simotion D Simotion C Simotion C là một bộ điều khiển chuyển động dựa trên thiết kế SIMATIC S7-300. Có hai phiên bản khác nhau: Simotion C240 và Simotion C240 PN. Kết nối gồm hai giao diện Profibus bao gồm Profidrive và một giao diện Ethernet công nghiệp cho truyền thông, tích hợp các ngõ vào I/O số dùng để kết nối với các module mở rộng. Simotion P Là thiết bị chuyên dụng cho các máy có yêu cầu điều khiển chuyển động phức tap.

Simotion P là một hệ thống điều khiển chuyển động dựa trên nền PC, với sự mở rộng tính năng thời gian thực. Simotion P cung cấp những tiện ích cho giải pháp dùng PC đáp ứng đƣợc yêu cầu về bộ nhớ lớn, tốc độ xử lý cao. Đặc điểm: - Simotion P có thể vừa là bộ điều khiển vừa là thiết bị quan sát HMI. - Các tính năng điều khiển, hiển thị và các ứng dụng tiêu chuẩn của Microsoft đƣợc tích hợp nên không phải cài đặt phức tạp 7 Chƣơng 2: CƠ SỞ LÝ THUYẾT - Nâng cao hiệu suất nhờ các kiến trúc xử lí mạnh mẽ của PC.

Đáp ứng đƣợc yêu cầu về bộ nhớ lớn, tốc độ xử lý cao. - Cấu hình các chức năng HMI đơn giản nhờ ProTool/Pro và WinCC flexible phục vụ thiết kế giao diện - Kết nối truyền thông PC thông qua mạng Ethernet công nghiệp - Các phần mềm thân thiện và dễ dàng cập nhật trên PC - Liên kết mạng linh hoạt nhờ hệ thống PROFIBUS DP và Ethernet công nghiệp. - Có 2 cổng PROFIBUS cho phép kết nối với drive và các module phân tán(ET200) - Có thể kết nối trực tiếp PROFINET khi sử dụng MCI - PN board. Simotion D Đƣợc sử dụng rộng rãi trong các thiết kế máy phức tạp và đòi hỏi yêu cầu công nghệ cao.

Giữ vai trò là bộ điều khiển trung tâm(control unit) trong hệ thống SINAMIC S120. Các chức năng đƣợc tích hợp trực tiếp vào khối điều khiển của hệ thống truyền động. Simotion D có 3 phiên bản: D425 cho dự án nhỏ điều khiển tối đa 16 trục, D435 cho dự án vừa điều khiển tối đa 32 trục, D445 cho dự án lớn điều khiển tối đa 64 trục. Đặc điểm: - Tích hợp 2 giao diện PROFIBUS và PROFIdrive và 2 giao diện mạng Ethernet công nghiệp trên bo mạch.

- Simotion D là giải pháp điều khiển chuyên dụng (điều khiển vị trí, đồng bộ) cho hệ phần cứng SINAMIC S120. - Thích hợp với hệ thống máy công cụ phân tán và module hóa. Sử dụng trong các thiết kế máy phức tạp đòi hỏi yêu cầu công nghệ cao. - Hệ thống vận hành thân thiện với ngƣời sử dụng - Đơn giản trong việc bảo dƣỡng nhờ CompactFlash, rất dễ thay thế, là nơi chứa toàn bộ dữ liệu.

- Khả năng đáp ứng nhanh PLC và hệ điều khiển chuyển động.2 Simotion D4x5 8 Chƣơng 2: CƠ SỞ LÝ THUYẾT Simotion D là một công nghệ điều khiển chuyển động với độ chính xác cao, tối ƣu hệ thống và đáp ứng các yêu cầu hoàn chỉnh với các hệ thống máy móc công nghiệp cũng nhƣ dân dụng. Các hàm chức năng cho phép điều khiển với độ chính xác và chất lƣợng cao, và tốc độ nhanh. Các SIMOTION đƣợc sử dụng kết hợp với các biến tần SINAMICS tạo ra hiệu quả cao hơn và xử lý dễ dàng hơn trong công nghiệp đã và đang đƣợc ứng dụng ngày càng nhiều trong thực tế. Simotion D là sự kết hợp giữa chức năng SIMOTION với các chức năng truyền động của một hệ thống gồm nhiều trục.

Điều này cung cấp một hệ thống đáp ứng rất nhỏ gọn và đặc biệt nhanh chóng. Simotion D đƣợc sử dụng bất cứ lúc nào cần thiết kế một hệ thống nhỏ gọn và hiệu suất cao. Các module trong của dòng Simotion D: D425 (hiệu suất thấp hơn), D435 (hiệu suất trung bình) và D445 (hiệu suất cao nhất). Các D4x5 (bộ điều khiển) chứa hệ thống thời gian chạy lập trình SIMOTION và các phần mềm truyền động SINAMICS S120.

Nhìn chung thì D4x5 hỗ trợ hoạt động cho bộ truyền động đa trục. Các dòng sàn phẩm của simotion D bao gồm:  SIMOTION D425-2 DP và D425-2 DP/PN đơn vị điều khiển lên đến 16 trục  SIMOTION D435-2 DP và D435-2 DP/PN đơn vị điều khiển lên đến 32 trục  SIMOTION D445-2 DP/PN đơn vị điều khiển lên đến 64 trục  SIMOTION D455-2 DP/PN đơn vị điều khiểnlên đến 128 trục hoặc các ứng dụng điều khiển chu kỳ ngắn. Ngoài ra còn có Simotion D410-2 là đơn vị điều khiển đơn trục với các ứng dụng tùy chọn đa trục. Các đơn vị điều khiển có sẵn trong các phiên bản D410-2 DP và D410-2 DP/PN và đƣợc tích hợp vào module nguồn PM340 cua SINAMICS S120 ở dạng khối.3 Các kết nối trong Simotion D4x5 9 Chƣơng 2: CƠ SỞ LÝ THUYẾT Hình 2.2: Các kết nối trong simotion D435 - Hiển thị Có các đèn LED hiển thị trạng thái hệ thống và thông báo lỗi.

- Kết nối 4 × DRIVE-CLiQ (6 × DRIVE-CLiQ với D445-1) 2 × Ethernet công nghiệp 2 × PROFIBUS DP 2 × USB - Lƣu trữ dữ liệu Có 1 khe cắm thẻ nhớ lƣu trữ - Kết nối nguồn Có đầu kết nối lấy nguồn 24V SINAMICS S120 dạng booksize kết nối tới SIMOTION D4x5 bằng DRIVE-CliQ. Ngoài ra, khối module nguồn PM340 của SINAMICS S120 dạng blocksize cũng có thể hoạt động trên bộ SIMOTION D4x5 với bộ Control Unit Adapter CUA31/CUA32. 10 Chƣơng 2: CƠ SỞ LÝ THUYẾT 2.1DRIVE –CLiQ Hình 2.3: Cổng kết nối DRIVE-CliQ Các D4x5 có 4 kết nối DRIVE-CLiQ. Mô-đun nguồn cung cấp và các mô-đun khác đƣợc kết nối ở đây.

Các kết nối mới liên kết các thành phần truyền động đƣợc dựa trên công nghệ Ethernet100 mbps, nó đƣợc sử dụng rộng rãi trên toàn thế giới. Đầu nối RJ45 dùng để kết nối mở rộng với ổ điện, trong đó ngoài tín hiệu Ethernet tiêu chuẩn còn có hai địa chỉ liên lạc khác đƣợc phân phối điện áp 24 V DC. DRIVE-CLiQ cung cấp một tiêu chuẩn thống nhất, mã số hóa các cổng giao tiếp. Nó cũng cho phép thiết kế các mô-đun và nâng cao tính linh hoạt cho chức năng truyền động thông qua sự tách biệt giữa nguồn điện và thông tin truyền.

Bộ điều khiển có một cơ sở dữ liệu và "bảng đánh giá điện tử" dùng để xác nhận các thành phần kết nối về điện thông qua DRIVE-CLiQ, nhƣ vậy sẽ tránh đƣợc sự cấp thiết khi phải sử dụng dữ liệu đầu vào của bảng đánh giá. 11 Chƣơng 2: CƠ SỞ LÝ THUYẾT 2.2Kết nối Ethernet Hình 2.4: Cổng giao tiếp Ethernet trên D4x5 Cổng này dùng để kết nối với một Ethernet công nghiệp cố định. Ethernet công nghiệp cố định là một mạng lƣới thông tin liên lạc với một tốc độ truyền 10/100 Mbit/s.
