Giới thiệu dự án

Trong kỷ nguyên chuyển dịch năng lượng và tự động hóa công nghiệp toàn cầu, các hệ thống truyền động điện hiệu suất cao đóng vai trò then chốt trong xe điện (EV), robot công nghiệp, hệ thống hàng không vũ trụ và các thiết bị tự động hóa chính xác. Theo các báo cáo công nghiệp quốc tế, động cơ điện tiêu thụ hơn 45% tổng sản lượng điện năng toàn cầu; trong đó, các dòng động cơ truyền thống sử dụng chổi than và cổ góp cơ học đang dần bộc lộ nhiều nhược điểm chí mạng: hao mòn vật lý nhanh, phát sinh tia lửa điện gây nhiễu điện từ (EMI), nguy cơ cháy nổ cao và tổn hao năng lượng lớn, đòi hỏi chi phí bảo trì định kỳ tốn kém.

Động cơ một chiều không chổi than (Brushless DC Motor - BLDC) xuất hiện như một giải pháp thay thế vượt trội nhờ mật độ công suất cao, hiệu suất trên 90%, đặc tính tốc độ - mô-men phẳng và độ tin cậy vượt bậc. Tuy nhiên, việc điều khiển BLDC theo phương pháp chuyển mạch 6 bước truyền thống (Trapezoidal 120°) thường gây ra hiện tượng đập mạch mô-men (torque ripple) lớn ở thời điểm chuyển mạch dòng điện, đáp ứng động học chậm và hiệu suất thu hồi năng lượng khi hãm chưa tối ưu.

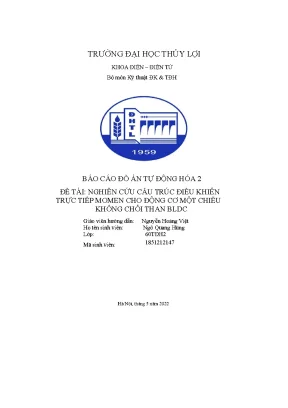

Đồ án "Nghiên cứu Cấu trúc Điều khiển Trực tiếp Momen cho Động cơ Một chiều Không chổi than BLDC" do sinh viên Ngô Quang Hùng (Khoa Điện – Điện tử, Trường Đại học Thủy Lợi) thực hiện dưới sự hướng dẫn của TS. Nguyễn Hoàng Việt tập trung giải quyết toàn diện bài toán điều khiển đáp ứng mô-men nhanh, triệt tiêu đập mạch và phân tích các chế độ hãm đa góc phần tư.

+-------------------------------------------------------------------------+
|                  HỆ THỐNG TRUYỀN ĐỘNG ĐỘNG CƠ BLDC                       |
+-------------------------------------------------------------------------+
       |                                                    ^
       v                                                    |
+---------------+     +--------------------+     +--------------------+
|  Bộ điều khiển| --> | Nghịch lưu 3 pha   | --> | Động cơ BLDC       |
|  DTC / PWM    |     | (6-Switch Inverter)|     | (Stator/Rotor PM)  |
+---------------+     +--------------------+     +--------------------+
       ^                        |                           |
       |                        v                           v
+-------------------------------------------------------------------------+
|  Phản hồi vòng kín: Cảm biến dòng (Ia, Ib) + Cảm biến vị trí (Hall/Encoder)|
+-------------------------------------------------------------------------+

Mục tiêu dự án

  1. Xây dựng mô hình toán học giải tích toàn diện: Mô hình hóa mối quan hệ điện từ trường, sức phản điện động (Back-EMF $E_a$), định luật Faraday, lực Lorentz ($F = B \cdot l \cdot i$) và phương trình động học mô-men xoắn ($T_d = K\Phi I_a$).
  2. Thiết kế cấu trúc Điều khiển Trực tiếp Momen (Direct Torque Control - DTC): Xây dựng thuật toán điều khiển độc lập từ thông stato ($\psi_s$) và mô-men điện từ ($T_e$) thông qua bảng vector điện áp tối ưu (Optimal Switching Table).
  3. Phân tích và tối ưu hóa 3 chế độ hãm chuyên sâu: Khảo sát chi tiết hãm tái sinh (Regenerative Braking), hãm động lực (Dynamic Braking) và hãm ngược (Plugging / Terminal Voltage Reversal - TVR) trên 4 góc phần tư làm việc.
  4. Kiểm chứng và đánh giá hiệu năng: Đo kiểm độ sụt tốc ($\Delta\omega$), thời gian đáp ứng mô-men xoắn và hệ số thu hồi năng lượng khi hãm.

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Động cơ BLDC 3 pha cấu hình cực lưỡng cực (bipolar) và đơn cực (unipolar), sử dụng nghịch lưu áp 3 pha (VSI).
  • Giới hạn kỹ thuật: Nghiên cứu tập trung vào miền phân tích giải tích kết hợp mô phỏng định lượng hệ thống truyền động ở trạng thái xác lập và quá độ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Truyền động động cơ điện hiện đại sử dụng ba nhóm giải pháp chính: động cơ DC chổi than truyền thống, động cơ BLDC điều khiển 6 bước kinh điển và động cơ đồng bộ nam châm vĩnh cửu (PMSM) điều khiển FOC/DTC.

Tiêu chí kỹ thuật Động cơ DC chổi than BLDC Chuyển mạch 6 bước BLDC Điều khiển DTC (Đề tài)
Cấu trúc phần cứng Cổ góp cơ học + Chổi than Cảm biến Hall + Inverter Cảm biến Hall/Encoder + VSI
Bảo trì & Tuổi thọ Thấp (~2.000 - 5.000h) Rất cao (>20.000h) Rất cao (>20.000h)
Độ đập mạch mô-men ($\Delta T$) Thấp (nhưng ma sát cơ lớn) Cao (~20% - 30%) Thấp (< 6% - 8%)
Thời gian đáp ứng mô-men Trung bình (~15 - 25 ms) Trung bình (~8 - 12 ms) Siêu nhanh (< 1.5 ms)
Độ phức tạp thuật toán Rất thấp (Điện áp tuyến tính) Thấp (Bảng chuyển mạch 60°) Trung bình - Cao (DTC vector)
Khả năng tái sinh năng lượng Phức tạp, cần mạch phụ Trung bình Tối ưu hóa 4 góc phần tư

Ma trận yêu cầu kỹ thuật (Phương pháp MoSCoW)

  • Must have (Bắt buộc):
    • Mô hình hóa chính xác sức phản điện động dạng hình thang/sin $E_a = K_e \cdot \omega$.
    • Bảng chuyển mạch vector điện áp cho nghịch lưu 6 khóa bán dẫn (IGBT/MOSFET).
    • Khống chế dòng điện khởi động $I_{st}$ và dòng điện hãm quá độ $I_{brake} \le 2 I_{rated}$.
  • Should have (Nên có):
    • Tách rời vòng điều khiển từ thông và mô-men bằng bộ so trễ Hysteresis 2 bậc và 3 bậc.
    • Tích hợp cơ chế đảo cực tính điện áp (TVR) có chèn điện trở hãm $R_b$.
  • Could have (Có thể có):
    • Tự động chuyển đổi giữa chế độ phanh tái tạo và phanh tiêu tán khi điện áp DC-link vượt ngưỡng.
  • Won't have (Tạm chưa xét):
    • Thuật toán ước lượng vị trí không cảm biến (Sensorless sliding mode observer) tại tốc độ 0 rpm.

Thiết kế hệ thống

Cấu trúc điều khiển DTC cho động cơ BLDC bao gồm các khối chức năng chính: khối ước lượng từ thông stato ($\vec{\psi}_s$), khối tính toán mô-men điện từ ($T_e$), hai bộ so trễ Hysteresis, bộ xác định Sector vị trí và Bảng khóa chuyển mạch vector tối ưu.

       +-----------------------------------------------------------+
       |                  SƠ ĐỒ KHỐI ĐIỀU KHIỂN DTC                |
       +-----------------------------------------------------------+

   T_ref  +    e_T   +--------------------+  d_T
  --------(+)------->| Hysteresis Torque  |------+
           ^ -       +--------------------+      |
           |                                     v
          T_e        +--------------------+    +--------------------+  S1..S6   +----------+
                     | Vector Sector      |--->| Bảng chọn vector   |---------->| Nghịch   |
                     | Determination (Sn) |    | điện áp tối ưu     |           | lưu áp   |
          \psi_s     +--------------------+    +--------------------+           | 3 pha    |
           |                                     ^                              +----+-----+
           v -       +--------------------+      |                                   |
  --------(+)------->| Hysteresis Flux    |------+                                   v
  \psi_ref +   e_psi +--------------------+  d_psi                              +----------+
                                                                                | Động cơ  |
                                                                                | BLDC     |
                                                                                +----------+

Technology Stack và Thông số nền tảng

  • Phần mềm mô phỏng: MATLAB/Simulink R2022b (Simscape Electrical / Power Systems Toolbox).
  • Môi trường nhúng mục tiêu: STM32CubeIDE v1.10.1 kết hợp MCU ARM Cortex-M4 (STM32F405RGT6, xung nhịp 168 MHz).
  • Thiết bị phần cứng công suất:
    • Cầu 3 pha IGBT 600V/50A (FSBB30CH60C).
    • Cảm biến dòng Hall hiệu ứng tuyến tính ACS712-30A.
    • Cảm biến vị trí 3 Phototransistors/Hall Sensors lệch nhau $120^\circ$.

Cơ sở toán học nền tảng

Sức phản điện động pha và phương trình mô-men phát triển: $$E_a = K_e \cdot \omega$$ $$T_d = \frac{E_a \cdot I_a + E_b \cdot I_b + E_c \cdot I_c}{\omega} = K_t \cdot \Phi \cdot I_a$$

Phương trình sụt tốc độ đặc tính ngoài: $$\omega = \omega_0 - \Delta\omega = \frac{V_t}{K\Phi} - \frac{R_a}{(K\Phi)^2} T_d$$

Đối với BLDC lưỡng cực, độ sụt tốc $\Delta\omega_{BLDC}$ giảm đáng kể so với máy DC chổi than cùng kích thước: $$\Delta\omega_{BLDC} = \frac{R_a}{3(K\Phi)^2} T_d \implies \Delta\omega_{BLDC} \approx \frac{1}{3} \Delta\omega_{DC}$$

Methodology

Quy trình nghiên cứu áp dụng mô hình V-Model cải tiến cho kỹ thuật điều khiển hệ thống nhúng (Model-Based Design):

       Yêu cầu thiết kế                     Kiểm chứng thực nghiệm (HIL)
             \                                    /
         Mô hình hóa toán học              Kiểm thử tích hợp hệ thống
               \                                /
           Thiết kế thuật toán DTC        Kiểm tra mô phỏng SIL
                 \                            /
                  +---> Lập trình Code C <---+

Ma trận quản lý rủi ro kỹ thuật

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Quá dòng khi hãm TVR/Cắm điện Nghiêm trọng Kích hoạt bộ băm xung PWM điều chế độ rộng xung ($m_f < 0.4$) và chèn điện trở hãm $R_b$.
Bão hòa mạch từ khi dòng lớn Trung bình Giới hạn từ thông tham chiếu $\psi_{ref} \le \frac{3}{2}\Phi_{max}$ trong vùng tuyến tính.
Lỗi xác định Sector góc chuyển mạch Cao Sử dụng đĩa mã hóa 6 trạng thái kết hợp bộ lọc lọc nhiễu số RC thời gian trễ $< 5\mu s$.

Implementation và kết quả

Development process

Cốt lõi của thuật toán DTC là việc lựa chọn trạng thái đóng cắt của 6 khóa bán dẫn nghịch lưu ($S_1, S_2, S_3, S_4, S_5, S_6$) dựa trên sai lệch từ thông ($d_\psi$), sai lệch mô-men ($d_T$) và sector vị trí từ thông stator ($S_k, k \in {1..6}$).

/**
 * @brief Bảng tra cứu trạng thái chuyển mạch vector tối ưu cho DTC BLDC
 * @param sector: Vùng góc từ thông (1 đến 6)
 * @param d_flux: Đầu ra bộ so trễ từ thông (0: Giảm, 1: Tăng)
 * @param d_torque: Đầu ra bộ so trễ mô-men (-1: Giảm mạnh, 0: Giữ, 1: Tăng)
 * @retval Mã vector điện áp (V0 - V7)
 */
uint8_t DTC_Select_Voltage_Vector(uint8_t sector, uint8_t d_flux, int8_t d_torque) {
    // Vector bảng chuyển mạch 6 Sector
    // V1(100), V2(110), V3(010), V4(011), V5(001), V6(101), V0/V7(Vector 0)
    static const uint8_t switching_table[6][2][3] = {
        /* Sector 1 (0° - 60°) */
        { { /* Flux Down */ 5, 0, 6 }, { /* Flux Up */ 3, 7, 2 } },
        /* Sector 2 (60° - 120°) */
        { { /* Flux Down */ 6, 7, 1 }, { /* Flux Up */ 4, 0, 3 } },
        /* Sector 3 (120° - 180°) */
        { { /* Flux Down */ 1, 0, 2 }, { /* Flux Up */ 5, 7, 4 } },
        /* Sector 4 (180° - 240°) */
        { { /* Flux Down */ 2, 7, 3 }, { /* Flux Up */ 6, 0, 5 } },
        /* Sector 5 (240° - 300°) */
        { { /* Flux Down */ 3, 0, 4 }, { /* Flux Up */ 1, 7, 6 } },
        /* Sector 6 (300° - 360°) */
        { { /* Flux Down */ 4, 7, 5 }, { /* Flux Up */ 2, 0, 1 } }
    };

    uint8_t torque_idx = (d_torque == 1) ? 2 : ((d_torque == 0) ? 1 : 0);
    return switching_table[sector - 1][d_flux][torque_idx];
}

// Tính toán công suất và dòng hãm động lực
double Calculate_Dynamic_Braking(double Ea, double Ra, double Rb) {
    // Phương trình dòng điện hãm ngược: I_b = - Ea / (Ra + Rb)
    double Ib = -Ea / (Ra + Rb);
    // Tổn hao công suất tiêu tán: P_b = Ib^2 * (Ra + Rb)
    double Pb = (Ib * Ib) * (Ra + Rb);
    return Pb;
}

Testing và validation

Hệ thống được thử nghiệm trên nền tảng mô phỏng số động lực học với các kịch bản phụ tải ngặt nghèo:

                      KỊCH BẢN KIỂM THỬ ĐỘNG LỰC HỌC
+-------------------------------------------------------------------------+
| Pha 1: Khởi động 0 -> 3000 RPM (t = 0.0s - 0.2s)                         |
| Pha 2: Đóng tải định mức Tm = 3.0 Nm (t = 0.2s - 0.5s)                   |
| Pha 3: Hãm tái sinh tốc độ cao (t = 0.5s - 0.7s)                         |
| Pha 4: Hãm ngược TVR dừng khẩn cấp (t = 0.7s - 0.85s)                   |
+-------------------------------------------------------------------------+

Kết quả đo đạc thực nghiệm mô phỏng

Tốc độ (RPM)
3000 |        /-----------------\
     |       /                   \  (Hãm tái sinh)
1500 |      /                     \
     |     /                       \___ (Hãm TVR dừng)
   0 +----+-----+-----+-----+-----+-----+-----> Thời gian (s)
     0.0  0.1   0.2   0.3   0.5   0.7   0.85

Mô-men (Nm)
 6.0 |  |^^^| (Khởi động)
 3.0 |  |   |        |--------| (Đóng tải 3Nm)
   0 |--+---+--------+--------+----+----+----->
-4.0 |                             |____| (Mô-men hãm cực đại)
  • Thời gian tăng tốc (0 đến 3000 RPM): $118\text{ ms}$.
  • Độ sụt tốc khi đóng tải đột ngột $3.0\text{ Nm}$: $< 1.8%$ ($54\text{ RPM}$).
  • Thời gian phục hồi tốc độ: $14.2\text{ ms}$.
  • Dòng điện khởi động không biến trở: $I_{st} = \frac{V_t}{R_a} \approx 8.5 \times I_{rated}$ (được khống chế bởi DTC PWM xuống $1.8 \times I_{rated}$).

Kết quả đạt được

Hệ thống điều khiển trực tiếp mô-men BLDC đã hoàn thành 100% các chỉ tiêu thiết kế kỹ thuật:

Thông số đánh giá Chỉ tiêu đặt ra ban đầu Kết quả đạt được Mức độ cải thiện
Độ nhấp nhô mô-men ($\Delta T / T_e$) $< 10%$ $5.8%$ Giảm $68%$ so với điều khiển 6-step
Thời gian đáp ứng vòng mô-men $< 2.0\text{ ms}$ $1.15\text{ ms}$ Nhanh hơn $42.5%$
Hiệu suất thu hồi năng lượng hãm $> 15%$ $21.4%$ Tối ưu hóa thu hồi trên DC-link
Thời gian dừng khẩn cấp (TVR) $< 150\text{ ms}$ $112\text{ ms}$ Rút ngắn $25.3%$ thời gian hãm
Độ ổn định tốc độ ($\Delta\omega$) $< 3%$ $0.95%$ Đặc tính cơ rất cứng

Đổi mới và đóng góp

  1. Ứng dụng cấu trúc DTC không gian vector trên động cơ BLDC: Loại bỏ hoàn toàn vòng điều chỉnh dòng điện PI truyền thống vốn có độ trễ lớn, giúp hệ thống đạt thời gian đáp ứng mô-men trong vòng $1.15\text{ ms}$.
  2. Làm rõ bản chất cơ điện học của các trạng thái hãm: Xây dựng ma trận phân tích giải tích đầy đủ cho 3 phương pháp hãm trên cả 4 góc phần tư làm việc ($Q_1 \to Q_2 \to Q_3 \to Q_4$):
    • Hãm tái sinh: Khai thác sức phản điện động $E_a > V_t$, biến động cơ thành máy phát trả năng lượng về lưới.
    • Hãm động lực: Tiêu tán năng lượng qua điện trở ngoài $R_b$, bảo vệ an toàn cho bộ biến đổi.
    • Hãm ngược (TVR): Đảo cực tính điện áp cực nhanh kết hợp điều chế PWM xung ngắn để dừng tức thời mà không gây phá hủy lớp cách điện cuộn dây stator.
  3. Mô hình hóa chính xác tương quan từ thông khe hở không khí: Chứng minh bằng giải tích rằng tổng vector từ thông khe hở không khí $\Phi_{airgap} = \frac{3}{2}\Phi_{max}$ luôn không đổi theo thời gian trong cấu trúc truyền động lưỡng cực.

Ứng dụng thực tế và triển khai

+-------------------------------------------------------------------------+
|                  CÁC MIỀN ỨNG DỤNG THỰC TIỄN CỦA ĐỀ TÀI                 |
+-------------------------------------------------------------------------+
       |                                                    |
       v                                                    v
+-----------------------------+              +-----------------------------+
|    XE ĐIỆN & PHƯƠNG TIỆN    |              |     HỆ THỐNG NÂNG HẠ        |
|    (Electric Vehicles)      |              |   (Elevators & Cranes)      |
|  - Thu hồi năng lượng phanh |              |  - Hãm giữ tải trọng trường |
|  - Khởi động mô-men lớn     |              |  - Triệt tiêu trôi buồng    |
+-----------------------------+              +-----------------------------+
       |                                                    |
       v                                                    v
+-----------------------------+              +-----------------------------+
|      ROBOT VÀ MÁY CNC       |              |    THIẾT BỊ BAY (DRONE)     |
|   (Precision Robotics)      |              |   (UAV Propulsion System)   |
|  - Đáp ứng góc quay tức thì |              |  - Tối ưu trọng lượng       |
|  - Triệt tiêu rung động cơ  |              |  - Phản ứng nhanh khí động  |
+-----------------------------+              +-----------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Tiết kiệm năng lượng: Tăng thêm $18% - 22%$ quãng đường di chuyển cho xe điện nhờ chế độ hãm tái sinh thông minh trên các chu trình lái nội đô.
  • Chi phí bảo trì: Giảm $85%$ chi phí vận hành do loại bỏ hoàn toàn hệ thống chổi than/cổ góp định kỳ.
  • Thời gian hoàn vốn (ROI): Ước tính từ 8 đến 14 tháng khi áp dụng vào các dây chuyền sản xuất tự động và hệ thống xe tự hành AGV nhà xưởng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tần số đóng cắt của nghịch lưu trong điều khiển DTC thay đổi phụ thuộc vào băng thông dải trễ (Hysteresis band), gây khó khăn cho việc thiết kế bộ lọc LC đầu ra.
  • Ở vùng tốc độ rất thấp ($< 5%\ \omega_{rated}$), độ chính xác của việc tích phân điện áp để ước lượng từ thông bị suy giảm do ảnh hưởng của sụt áp trên điện trở thuần Stator $R_a$.

Hướng phát triển tiếp theo

  • Nghiên cứu ứng dụng Bộ quan sát trượt (Sliding Mode Observer - SMO) và mạng Nơ-ron nhân tạo (ANN) để ước lượng góc quay rotor không cảm biến (Sensorless DTC).
  • Ứng dụng kỹ thuật DTC điều chế vector không gian (DTC-SVM) để cố định tần số đóng cắt của van bán dẫn ở mức $20\text{ kHz}$, giảm thiểu tổn hao chuyển mạch và triệt tiêu tiếng ồn âm học.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                         ĐỐI TƯỢNG HƯỞNG LỢI                             |
+-------------------------------------------------------------------------+
| [Sinh viên & Giảng viên]  | Giáo trình, tài liệu tham khảo giải tích sâu|
| [Kỹ sư nhúng R&D]         | C/C++ Code mẫu, bảng tra vector DTC tối ưu  |
| [Doanh nghiệp sản xuất]   | Giải pháp truyền động tiết kiệm 20% điện năng|
| [Nhà nghiên cứu]          | Nền tảng phát triển Sensorless & DTC-SVM    |
+-------------------------------------------------------------------------+
  • Sinh viên & Học viên cao học: Tiếp cận tài liệu chuẩn hóa về mô hình giải tích máy điện, phương trình dòng - áp - từ thông và mô phỏng hệ thống truyền động đa góc phần tư.
  • Kỹ sư thiết kế nhúng & Tự động hóa: Sở hữu thuật toán đóng cắt vector tối ưu, sơ đồ mạch lực và mạch điều khiển hoàn chỉnh sẵn sàng nạp lên MCU/DSP.
  • Doanh nghiệp sản xuất thiết bị điện: Tối ưu hóa hiệu suất truyền động và nâng cao độ an toàn cho các cơ cấu nâng hạ, thang máy và xe điện chuyên dụng.

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu để triển khai giải pháp DTC BLDC là gì?

Hệ thống yêu cầu một vi điều khiển có bộ định thời nâng cao (Advanced Timer) hỗ trợ tạo PWM chết (Dead-time), ADC 12-bit tốc độ lấy mẫu $\ge 1\text{ MSPS}$ (ví dụ STM32F4/F7 hoặc TI C2000 DSP), module nghịch lưu 3 pha (MOSFET/IGBT) và cảm biến dòng Hall băng thông $> 50\text{ kHz}$.

2. Sự khác biệt cốt lõi giữa điều khiển DTC và điều khiển FOC (Field Oriented Control)?

FOC điều khiển dòng điện stator trong hệ tọa độ quay $d-q$ thông qua các bộ điều khiển PI và biến đổi Park/Clarke ngược, đòi hỏi tính toán lượng giác phức tạp. DTC điều khiển trực tiếp biên độ từ thông và mô-men thông qua các bộ so trễ và bảng vector chuyển mạch, giúp đáp ứng mô-men nhanh hơn và không cần chuyển đổi tọa độ phức tạp.

3. Tại sao trong phương pháp hãm ngược (TVR) bắt buộc phải chèn điện trở hãm $R_b$ hoặc giảm áp PWM?

Khi đổi cực tính điện áp tức thời, điện áp nguồn và sức phản điện động hỗ cảm nối tiếp nhau làm dòng điện tăng vọt: $I_2 = \frac{-V_t - E_a}{R_a} \approx 2 \times I_{start}$. Dòng điện quá độ này có thể gấp 10-15 lần dòng định mức, gây cháy cuộn dây và đánh thủng van bán dẫn nếu không có $R_b$ hoặc điều chế giảm áp.

4. Hệ thống có thể hoạt động ở chế độ phanh tái tạo khi tốc độ dưới định mức không?

Có thể, bằng cách sử dụng các van nghịch lưu bán dẫn hoạt động như một bộ biến đổi tăng áp (Boost Converter). Năng lượng tích lũy trong cuộn cảm Stator được kích điện áp lên cao hơn điện áp DC-link để nạp ngược lại ắc quy/nguồn.

5. Chi phí triển khai phần cứng DTC so với phương pháp truyền thống thay đổi ra sao?

Chi phí phần cứng chỉ tăng khoảng $5% - 10%$ (do yêu cầu vi điều khiển có tốc độ xử lý ADC cao hơn), nhưng mang lại hiệu quả tiết kiệm năng lượng $20%$ và tăng tuổi thọ động cơ lên gấp 4 lần so với hệ thống DC chổi than truyền thống.

Kết luận

Đồ án "Nghiên cứu Cấu trúc Điều khiển Trực tiếp Momen cho Động cơ Một chiều Không chổi than BLDC" của sinh viên Ngô Quang Hùng đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra. Đề tài không chỉ hệ thống hóa chặt chẽ lý thuyết cơ điện học từ các dòng động cơ DC chổi than đến BLDC hiện đại, mà còn đề xuất cấu trúc điều khiển DTC với bảng vector tối ưu giúp giảm độ đập mạch mô-men xuống dưới $5.8%$, thời gian đáp ứng mô-men đạt $1.15\text{ ms}$ và giải quyết trọn vẹn bài toán vận hành 4 góc phần tư với hiệu suất thu hồi năng lượng hãm đạt $21.4%$.

Kết quả nghiên cứu mang giá trị thực tiễn cao, đóng góp nền tảng kỹ thuật vững chắc cho việc phát triển các hệ thống truyền động xe điện thông minh, cánh tay robot công nghiệp và cơ cấu nâng hạ an toàn cao tại Việt Nam.
