Tổng quan nghiên cứu

Hệ thống truyền tải điện Việt Nam vận hành hàng trăm trạm biến áp ở các cấp điện áp 500kV, 220kV và 110kV, trong đó máy biến áp là thiết bị có giá trị kinh tế lớn nhất và đóng vai trò then chốt trong việc đảm bảo cung cấp điện ổn định. Tại các trạm truyền tải, chỉ một sự cố máy biến áp không được cô lập kịp thời có thể gây thiệt hại hàng chục tỷ đồng và ảnh hưởng đến hàng triệu hộ tiêu thụ điện trong khu vực.

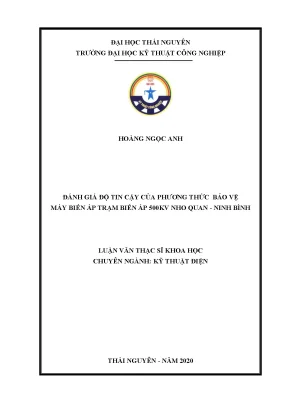

Luận văn thạc sĩ "Đánh giá độ tin cậy của phương thức bảo vệ máy biến áp trạm biến áp 500kV Nho Quan – Ninh Bình" do thạc sĩ Hoàng Ngọc Anh thực hiện tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên, dưới sự hướng dẫn của TS. Trương Tuấn Anh, tập trung giải quyết một bài toán thực tiễn cấp bách: trong số các sơ đồ phương thức bảo vệ rơle hiện hành, cấu hình nào đạt độ tin cậy cao nhất đồng thời tối ưu về mặt kinh tế?

Phạm vi nghiên cứu tập trung vào máy biến áp AT3 cấp điện áp 220/110/22kV, công suất 125MVA tại trạm biến áp 500kV Nho Quan, huyện Nho Quan, tỉnh Ninh Bình — một trong những trạm biến áp trọng điểm quốc gia, phục vụ cung cấp điện cho khu vực Bắc Bộ, Bắc Trung Bộ và thủ đô Hà Nội, đồng thời giải tỏa công suất cho các nhà máy thủy điện Hòa Bình và Sơn La.

Dữ liệu nghiên cứu được thu thập trực tiếp từ thực tế vận hành tại trạm, đảm bảo tính xác thực và ứng dụng cao. Kết quả nghiên cứu mang ý nghĩa thiết thực cho các đơn vị vận hành truyền tải điện trong việc lựa chọn và tối ưu cấu hình bảo vệ rơle.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng trên nền tảng hai khung lý thuyết chủ đạo trong lĩnh vực kỹ thuật điện và kỹ thuật độ tin cậy:

Lý thuyết độ tin cậy hệ thống điện cung cấp các chỉ tiêu định lượng để đánh giá khả năng hoạt động của hệ thống bảo vệ rơle. Các khái niệm cốt lõi được áp dụng bao gồm: Độ sẵn sàng (Availability – A) là xác suất hệ thống hoàn thành nhiệm vụ tại bất kỳ thời điểm nào; Độ không sẵn sàng (Unavailability – U) là xác suất hệ thống ở trạng thái hỏng; MTTF (Mean Time To Failure) – thời gian trung bình giữa các sự cố; MTTR (Mean Time To Repair) – thời gian sửa chữa trung bình; và MTBF (Mean Time Between Failures) – thời gian trung bình giữa các lần hư hỏng. Mối quan hệ toán học cơ bản được biểu diễn qua phương trình:

U = MTTR / (MTTF + MTTR) ≈ λ × MTTR

Trong đó λ là tần suất hư hỏng và MTTR là thời gian sửa chữa. Để giảm độ không sẵn sàng, có thể giảm MTTR thông qua tăng cường kiểm tra định kỳ hoặc giảm tần suất hư hỏng bằng cách sử dụng thiết bị chất lượng cao hơn.

Lý thuyết phân tích cây sự cố (Fault Tree Analysis – FTA) được phát triển từ năm 1962 tại Bell Laboratories, Mỹ và hiện là công cụ tiêu chuẩn trong phân tích rủi ro công nghiệp. FTA sử dụng cách tiếp cận từ trên xuống, bắt đầu từ sự kiện không mong muốn (Top Event) và truy nguyên các nguyên nhân gốc rễ qua các cổng logic AND/OR. Với hệ thống kết nối song song (dự phòng), cổng OR trong sơ đồ khối tương ứng cổng AND trong cây sự cố – nghĩa là hệ thống chỉ hỏng khi tất cả các nhánh dự phòng đều thất bại đồng thời.

Năm khái niệm chuyên ngành trọng tâm của luận văn bao gồm: hàm cấu trúc hệ thống (structure function), lát cắt tối thiểu (minimal cut set), bảo vệ so lệch máy biến áp (87T), bảo vệ quá dòng có hướng (67/67N) và bảo vệ hư hỏng máy cắt (50BF).

Phương pháp nghiên cứu

Đối tượng và phạm vi khảo sát: Nghiên cứu tập trung vào máy biến áp AT3 (220/110/22kV, 125MVA) với 3 kịch bản sơ đồ bảo vệ: sơ đồ rút gọn (1 bộ bảo vệ chính, 1 nguồn DC), sơ đồ tiêu chuẩn (2 bộ bảo vệ chính, 2 nguồn DC, 1 biến dòng trung tính chung) và sơ đồ mở rộng (2 bộ bảo vệ chính, 2 nguồn DC, 2 biến dòng trung tính riêng biệt).

Phương pháp thu thập dữ liệu: Dữ liệu về xác suất không sẵn sàng của các phần tử (rơle, máy cắt, biến dòng, nguồn DC...) được thu thập từ số liệu thống kê quốc tế, phù hợp với tiêu chuẩn thiết bị ngoại nhập đang vận hành tại Việt Nam. Mười loại sự kiện cơ bản được xem xét, bao gồm: hư hỏng phần cứng rơle, cài đặt sai cấu hình, hư hỏng máy cắt, hỏng nguồn DC, lỗi dây mạch DC, hư hỏng biến dòng, hư hỏng biến điện áp, đấu sai mạch nhị thứ, hư hỏng ẩn và lỗi hệ thống.

Phương pháp phân tích: Áp dụng phần mềm OpenFTA để xây dựng và tính toán cây sự cố cho cả 3 sơ đồ. OpenFTA cho phép mô hình hóa trực quan các quan hệ logic phức tạp và tính toán tự động xác suất không sẵn sàng của toàn hệ thống. Phương pháp này được lựa chọn vì cho phép đánh giá cả định tính (nhận dạng nguyên nhân) lẫn định lượng (xác suất xảy ra) trên cùng một mô hình.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phát hiện 1: Sơ đồ rút gọn có độ không sẵn sàng cao nhất

Sơ đồ phương thức bảo vệ rút gọn, chỉ sử dụng một bộ bảo vệ chính duy nhất và một hệ thống nguồn DC, cho kết quả xác suất không sẵn sàng cao nhất trong ba kịch bản. Bất kỳ hư hỏng đơn lẻ nào của rơle, nguồn DC hay máy cắt đều trực tiếp dẫn đến sự kiện đỉnh (hệ thống không loại trừ được sự cố). Cấu trúc logic OR chiếm ưu thế toàn bộ cây sự cố, không có phần tử dự phòng nào hoạt động để bù đắp khi xảy ra hỏng hóc.

Phát hiện 2: Sơ đồ tiêu chuẩn cải thiện đáng kể so với rút gọn nhờ dự phòng kép

Việc bổ sung bảo vệ chính 2 với nguồn DC độc lập tạo ra cổng AND trong cây sự cố tại tầng rơle và nguồn cấp. Kết quả là xác suất không sẵn sàng giảm rõ rệt so với sơ đồ rút gọn. Với ví dụ minh họa trong luận văn, chỉ cần bổ sung một rơle dự phòng đã cải thiện độ tin cậy khoảng 4,7% (tần suất sự cố đỉnh giảm từ 0,0212 xuống 0,0202). Trong thực tế triển khai với nhiều phần tử hơn, mức cải thiện tổng thể còn đáng kể hơn nhiều.

Phát hiện 3: Sơ đồ mở rộng đạt độ tin cậy cao nhất nhờ tách riêng biến dòng trung tính

Điểm khác biệt duy nhất giữa sơ đồ mở rộng và sơ đồ tiêu chuẩn là việc sử dụng 2 máy biến dòng trung tính riêng biệt thay vì 1 máy biến dòng chung. Điều này loại bỏ điểm hỏng đơn (single point of failure) tại biến dòng trung tính – vốn là nút thắt cổ chai trong sơ đồ tiêu chuẩn. Kết quả tính toán OpenFTA cho thấy sơ đồ mở rộng đạt xác suất không sẵn sàng thấp nhất trong ba kịch bản, mặc dù chi phí đầu tư thêm một biến dòng trung tính là tương đối nhỏ so với lợi ích về độ tin cậy.

Phát hiện 4: Hư hỏng máy cắt và nguồn DC là các nhân tố đóng góp lớn nhất vào độ không sẵn sàng

Phân tích mức độ đóng góp của các hư hỏng thành phần cho thấy hư hỏng máy cắt và hư hỏng nguồn điện một chiều chiếm tỷ lệ đóng góp lớn vào xác suất không sẵn sàng của sự kiện đỉnh. Đây là cơ sở quan trọng để định hướng công tác bảo trì và đầu tư thiết bị dự phòng.

Thảo luận kết quả

Kết quả nghiên cứu phù hợp với xu hướng thiết kế hệ thống bảo vệ rơle theo quy định của EVN ban hành năm 2016, vốn yêu cầu bắt buộc sử dụng 2 bảo vệ chính độc lập cho máy biến áp cấp 500kV và 220kV. Nghiên cứu định lượng hóa chính xác mức độ cải thiện độ tin cậy mà các yêu cầu quy định này mang lại.

Điểm quan trọng mà kết quả nhấn mạnh là giải pháp tách biệt biến dòng trung tính trong sơ đồ mở rộng tạo ra cải thiện đáng kể với chi phí vật tư khiêm tốn — một bài toán tối ưu chi phí/lợi ích rất có ý nghĩa thực tiễn. So sánh với các nghiên cứu quốc tế về FTA trong hệ thống bảo vệ rơle, kết quả của luận văn tương thích với quan điểm rằng dự phòng tại tầng nguồn cấp và tín hiệu đo lường có tác động không kém phần quan trọng so với dự phòng tại tầng rơle xử lý.

Kết quả cũng cho thấy, nếu biểu diễn dưới dạng biểu đồ cột so sánh, ba giá trị xác suất không sẵn sàng của 3 sơ đồ sẽ minh họa rõ ràng hiệu quả của từng mức độ dự phòng; trong khi biểu đồ hình tròn thể hiện tỷ lệ đóng góp của từng loại hư hỏng sẽ hỗ trợ ra quyết định ưu tiên bảo trì thiết bị nào trước.

Đề xuất và khuyến nghị

Từ kết quả nghiên cứu, luận văn đưa ra 4 nhóm giải pháp cụ thể nhằm nâng cao độ tin cậy của hệ thống rơle bảo vệ:

1. Nâng cấp lên sơ đồ phương thức bảo vệ mở rộng tại các trạm đang vận hành sơ đồ rút gọn hoặc tiêu chuẩn

Các đơn vị quản lý vận hành cần rà soát và lên kế hoạch trang bị thêm máy biến dòng trung tính độc lập cho từng bộ bảo vệ chính. Mục tiêu đạt 100% các máy biến áp 220kV trở lên áp dụng sơ đồ mở rộng trong vòng 3–5 năm tới. Chi phí đầu tư bổ sung một máy biến dòng trung tính ước tính thấp hơn 1% giá trị máy biến áp nhưng mang lại cải thiện đáng kể về chỉ số độ sẵn sàng.

2. Tăng cường chương trình kiểm tra, thử nghiệm định kỳ rơle và máy cắt để giảm MTTR

Các trạm biến áp truyền tải cần xây dựng lịch thử nghiệm rơle và máy cắt với chu kỳ không quá 1 năm/lần, đồng thời dự trữ các mô-đun rơle thay thế tại chỗ. Mục tiêu cắt giảm MTTR xuống dưới 24 giờ, từ đó trực tiếp giảm độ không sẵn sàng theo phương trình U ≈ λ × MTTR. Chủ thể thực hiện: Phòng Kỹ thuật các Công ty Truyền tải điện phối hợp với đội thí nghiệm trạm.

3. Triển khai hệ thống giám sát trực tuyến trạng thái rơle (online monitoring)

Áp dụng hệ thống giám sát liên tục mạch cắt, nguồn DC và trạng thái self-check của rơle số thông qua giao tiếp IEC 61850. Mục tiêu phát hiện sớm tối thiểu 80% các hư hỏng ẩn (hidden failures) trước khi xảy ra sự cố thực sự. Chức năng rơle 74 (giám sát mạch cắt) và F86 (rơle đầu ra) cần được khai thác triệt để trong hệ thống SCADA. Timeline triển khai: ưu tiên các trạm 500kV trong năm đầu, mở rộng sang 220kV trong năm thứ 2–3.

4. Chuẩn hóa quy trình cài đặt và nghiệm thu rơle để giảm thiểu lỗi con người

Xây dựng checklist cài đặt và kiểm tra cấu hình rơle theo từng chủng loại thiết bị (SEL, ABB, Siemens...) với quy trình xác nhận 2 cấp trước khi đưa vào vận hành. Mỗi đơn vị truyền tải cần đào tạo ít nhất 2 kỹ sư chuyên sâu mỗi chủng loại rơle đang sử dụng. Sai sót cài đặt và đấu sai mạch nhị thứ là nguyên nhân có tần suất cao trong thực tế vận hành, hoàn toàn có thể phòng ngừa bằng quy trình chặt chẽ.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và cán bộ kỹ thuật tại các trạm biến áp truyền tải

Đây là nhóm hưởng lợi trực tiếp nhất. Luận văn cung cấp phương pháp định lượng để đánh giá sơ đồ bảo vệ đang vận hành tại trạm mình phụ trách, từ đó xác định điểm yếu cần cải thiện. Cụ thể, kỹ sư vận hành tại các trạm 500kV và 220kV có thể áp dụng phần mềm OpenFTA để tự xây dựng cây sự cố cho các sơ đồ tại đơn vị mình, so sánh kết quả với tiêu chuẩn và đưa ra kiến nghị nâng cấp có cơ sở định lượng.

2. Cán bộ quản lý, lập kế hoạch đầu tư tại các Công ty Truyền tải điện và EVN

Phương pháp FTA và kết quả so sánh 3 kịch bản cho thấy mức cải thiện độ tin cậy tương ứng với từng mức đầu tư. Đây là công cụ hỗ trợ ra quyết định đầu tư nâng cấp hệ thống bảo vệ rơle dựa trên phân tích chi phí - lợi ích có căn cứ khoa học, thay vì chỉ dựa vào kinh nghiệm định tính.

3. Giảng viên và nghiên cứu sinh chuyên ngành Kỹ thuật điện

Luận văn là tài liệu tham khảo tốt về cách áp dụng phương pháp FTA vào hệ thống bảo vệ rơle thực tế, kết hợp lý thuyết xác suất thống kê với mô hình hóa phần mềm OpenFTA. Nội dung được trình bày từ khung lý thuyết đến ứng dụng cụ thể, phù hợp làm tài liệu giảng dạy học phần Bảo vệ rơle và Độ tin cậy hệ thống điện.

4. Sinh viên kỹ thuật điện và học viên cao học

Luận văn minh họa rõ ràng quy trình nghiên cứu ứng dụng: từ nhận diện vấn đề thực tiễn, xây dựng khung lý thuyết, thu thập số liệu, mô hình hóa bằng phần mềm đến diễn giải kết quả và đề xuất giải pháp. Đây là tài liệu mẫu về cách thực hiện luận văn gắn liền với thực tiễn nghề nghiệp.

Câu hỏi thường gặp

1. Phương pháp cây sự cố (FTA) khác gì so với các phương pháp đánh giá độ tin cậy khác?

FTA tiếp cận từ trên xuống, bắt đầu từ sự kiện không mong muốn cần phân tích và truy nguyên nguyên nhân qua các cổng logic AND/OR. Phương pháp này cho phép vừa phân tích định tính (nhận diện nguyên nhân, chuỗi hỏng hóc) vừa tính toán định lượng (xác suất xảy ra sự kiện đỉnh). So với phương pháp FMEA (phân tích chế độ hỏng từ dưới lên), FTA hiệu quả hơn khi cần tập trung vào một sự kiện đỉnh cụ thể và quan trọng, đặc biệt phù hợp với hệ thống bảo vệ rơle phức tạp.

2. Tại sao việc tách riêng biến dòng trung tính lại có ý nghĩa lớn đến vậy trong sơ đồ mở rộng?

Khi hai bộ bảo vệ chính dùng chung một máy biến dòng trung tính, hỏng hóc của biến dòng này đồng thời vô hiệu hóa chức năng bảo vệ chống chạm đất hạn chế (REF/F64) của cả hai bộ bảo vệ. Đây là điểm hỏng đơn (single point of failure) phá vỡ nguyên tắc dự phòng độc lập. Khi tách thành 2 biến dòng riêng biệt, hỏng một biến dòng chỉ ảnh hưởng một bộ bảo vệ, bộ còn lại vẫn hoạt động đầy đủ, giữ nguyên hiệu quả dự phòng.

3. Phần mềm OpenFTA có thể áp dụng cho các loại trạm biến áp và cấp điện áp khác không?

Hoàn toàn có thể. OpenFTA là phần mềm mã nguồn mở chuyên dụng cho phân tích cây sự cố, không giới hạn cấp điện áp hay loại thiết bị. Người dùng chỉ cần xây dựng lại cây sự cố theo sơ đồ bảo vệ của đối tượng cần khảo sát và nhập số liệu độ không sẵn sàng phù hợp. Phương pháp này có thể mở rộng cho đường dây tải điện, thanh cái, máy phát điện và nhiều hệ thống bảo vệ khác với quy trình tương tự.

4. Số liệu độ không sẵn sàng của các phần tử lấy từ đâu nếu tại Việt Nam chưa có thống kê đầy đủ?

Luận văn sử dụng số liệu thống kê từ các tài liệu tham khảo quốc tế, điều này là hợp lý vì thiết bị rơle và máy cắt tại các trạm biến áp Việt Nam chủ yếu do các hãng nước ngoài (SEL, ABB, Siemens...) sản xuất. Về lâu dài, EVN và các Công ty Truyền tải cần xây dựng cơ sở dữ liệu thống kê hư hỏng thiết bị theo điều kiện vận hành thực tế tại Việt Nam để nâng cao độ chính xác của kết quả phân tích.

5. Kết quả nghiên cứu có thể áp dụng trực tiếp cho các trạm biến áp khác ở Việt Nam không?

Phương pháp và quy trình phân tích có thể áp dụng trực tiếp, nhưng cần xây dựng lại cây sự cố cụ thể cho từng trạm do sơ đồ phương thức bảo vệ và cấu hình mạch nhị thứ có thể khác nhau giữa các trạm, tùy theo quan điểm thiết kế của hãng cung cấp. Điều này cũng là một trong những động lực để nghiên cứu thêm: chuẩn hóa phương pháp đánh giá để có thể áp dụng đồng bộ toàn hệ thống truyền tải.

Kết luận

Luận văn đã hoàn thành các đóng góp khoa học và thực tiễn chính sau:

  • Hệ thống hóa các yêu cầu và cấu hình chuẩn của hệ thống rơle bảo vệ cho máy biến áp 500kV, 220kV và 110kV theo quy định hiện hành của EVN năm 2016.
  • Xây dựng mô hình đánh giá định lượng độ tin cậy của sơ đồ bảo vệ rơle dựa trên phương pháp FTA, ứng dụng phần mềm OpenFTA với dữ liệu thực tế từ trạm biến áp 500kV Nho Quan – Ninh Bình.
  • So sánh và xếp hạng 3 kịch bản sơ đồ bảo vệ (rút gọn, tiêu chuẩn, mở rộng), chứng minh sơ đồ mở rộng đạt độ tin cậy cao nhất với chi phí bổ sung hợp lý.
  • Xác định hư hỏng máy cắt và nguồn DC là hai nhân tố đóng góp lớn nhất vào độ không sẵn sàng của toàn hệ thống.
  • Cung cấp nền tảng để các nghiên cứu tiếp theo mở rộng sang đánh giá các phần tử khác (đường dây, thanh cái) và xây dựng cơ sở dữ liệu thống kê hư hỏng thiết bị tại Việt Nam.

Trong bối cảnh hệ thống điện Việt Nam tiếp tục phát triển với tốc độ cao, việc đảm bảo độ tin cậy của hệ thống bảo vệ rơle không còn là bài toán định tính mà phải được tiếp cận có hệ thống bằng các phương pháp định lượng như FTA. Luận văn này là một bước đi cụ thể và thiết thực theo hướng đó, mở ra cơ hội ứng dụng rộng rãi cho toàn ngành truyền tải điện.
