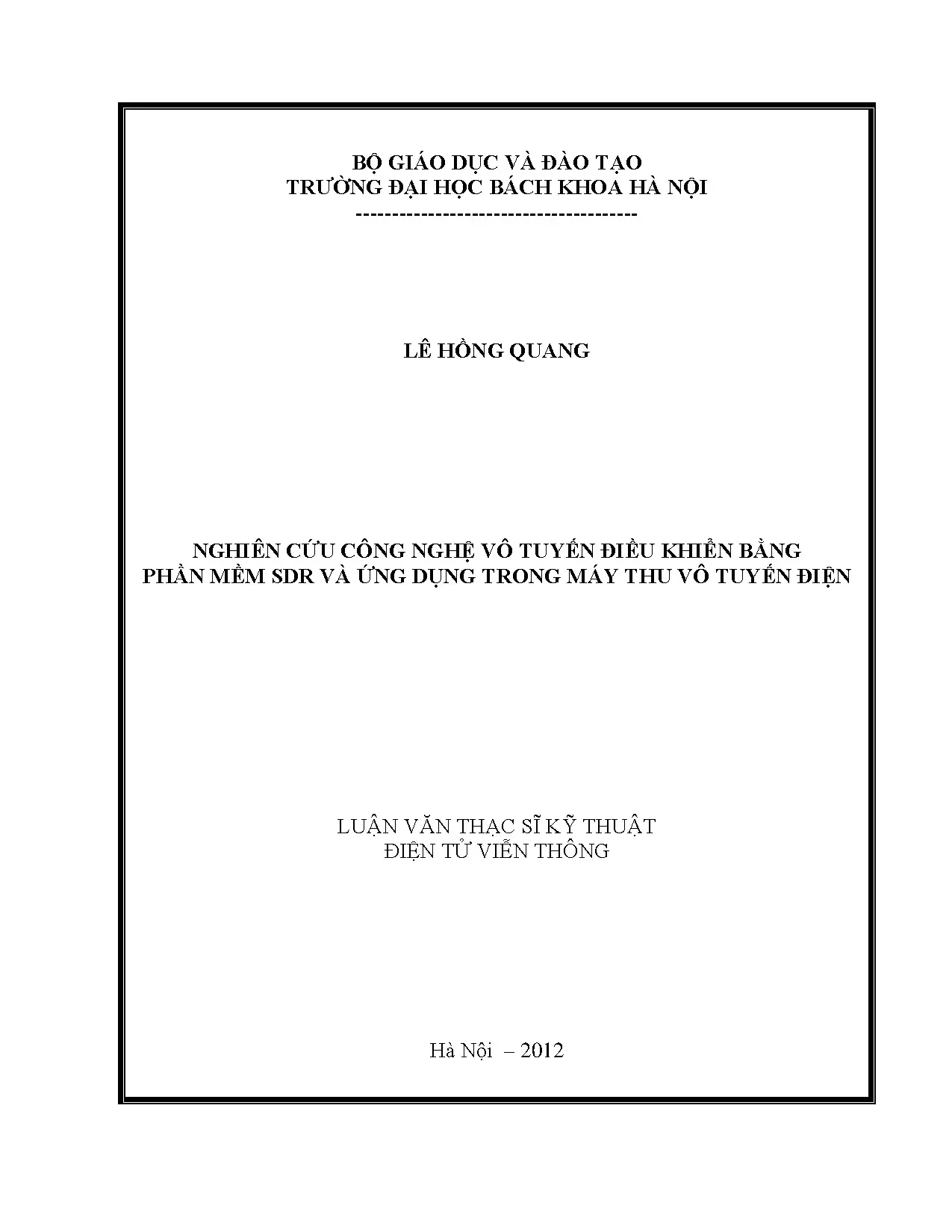

Nghiên cứu công nghệ SDR và ứng dụng trong máy thu vô tuyến điện - Lê Hồng Quang

Luận văn nghiên cứu sâu về công nghệ SDR, phân tích các giải pháp kỹ thuật và ứng dụng thực tế trong việc thiết kế máy thu vô tuyến điện.

• Tác giả: Lê Hồng Quang
• Người hướng dẫn: PGS. Vũ Văn Yêm
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điện tử viễn thông
• Đề tài: Nghiên Cứu Công Nghệ Vô Tuyến Điều Khiển Bằng Phần Mềm SDR Và Ứng Dụng Trong Máy Thu Vô Tuyến Điện
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Tóm tắt

I. Khái niệm và định nghĩa công nghệ SDR

Công nghệ SDR (Software Defined Radio) hay vô tuyến định nghĩa bằng phần mềm là một giải pháp tiên tiến trong lĩnh vực điện tử viễn thông. Khác với các thiết bị vô tuyến truyền thống, máy thu vô tuyến SDR cho phép thay đổi các tính năng như dải tần, chuẩn giao tiếp, băng thông và phương thức điều chế chỉ thông qua phần mềm mà không cần can thiệp vào phần cứng. Công nghệ này ra đời dựa trên sự phát triển mạnh mẽ của xử lý số tín hiệu (DSP) và các công nghệ số hóa hiện đại. Sự phát triển của công nghệ FPGA đã tạo điều kiện thuận lợi để ứng dụng SDR trở thành hiện thực trong các thiết bị thương mại. Máy vô tuyến cấu hình mềm mang lại tính linh hoạt cao, giảm chi phí sản xuất và rủi ro đầu tư cho các nhà khai thác.

1.1. Định nghĩa và đặc điểm của SDR

SDR là hệ thống vô tuyến mà các đặc tính hoạt động được định nghĩa thông qua phần mềm thay vì phần cứng cứng định. Đặc điểm chính là khả năng tái cấu hình linh hoạt các tham số như tần số hoạt động, chuẩn điều chế, băng thông và các giao thức truyền thông mà không cần thay đổi phần cứng. Điều này làm cho máy thu vô tuyến trở nên đa năng và có khả năng thích ứng nhanh chóng với các tiêu chuẩn mới.

1.2. Sự phát triển và ứng dụng hiện tại

Công nghệ vô tuyến điều khiển bằng phần mềm đang phát triển mạnh mẽ tại Việt Nam và trên thế giới. Ứng dụng trong máy thu vô tuyến điện đã được chứng minh hiệu quả trong nhiều lĩnh vực như viễn thông, quân sự, y tế và nghiên cứu khoa học. Sự cạnh tranh giữa các nhà cung cấp dịch vụ đã thúc đẩy nhu cầu phát triển các giải pháp mới với chất lượng cao, hiệu suất băng tần tối ưu và cấu hình đa dạng.

II. Cấu trúc và kiến trúc hệ thống máy thu SDR

Cấu trúc máy vô tuyến SDR được chia thành hai kiến trúc chính: máy vô tuyến SDR trung tần số và máy vô tuyến SDR hoàn toàn số (cao tần số). Kiến trúc trung tần số sử dụng một tầng trộn tần trung gian, trong khi kiến trúc cao tần số xử lý tín hiệu trực tiếp ở tần RF. Sơ đồ khối máy thu SDR bao gồm các thành phần quan trọng như bộ chuyển đổi tương tự/số (ADC), bộ xử lý số tín hiệu, bộ trộn tần xuống số (DDC) và các bộ lọc số. Công nghệ FPGA đóng vai trò then chốt trong thực hiện các xử lý phức tạp này một cách hiệu quả. Việc lựa chọn kiến trúc phù hợp phụ thuộc vào yêu cầu kỹ thuật cụ thể của ứng dụng và các ràng buộc về tài nguyên phần cứng.

2.1. Kiến trúc trung tần số Intermediate Frequency

Máy vô tuyến SDR trung tần số sử dụng một tầng biến tần trung gian để chuyển đổi tín hiệu RF về tần số trung gian thấp hơn trước khi số hóa. Phương pháp này giảm yêu cầu về tốc độ ADC và cho phép sử dụng các chip bộ chuyển đổi với chi phí thấp hơn. Bộ trộn tần xuống số (DDC) được sử dụng để xử lý tín hiệu trung tần, cung cấp tính linh hoạt cao trong việc điều chỉnh tần số làm việc.

2.2. Kiến trúc cao tần số Direct RF Sampling

Máy vô tuyến SDR hoàn toàn số xử lý trực tiếp tín hiệu RF mà không cần tầng trộn tần trung gian. Cách tiếp cận này yêu cầu ADC tốc độ cao nhưng mang lại tính linh hoạt tối đa và giảm số lượng linh kiện analog. Phương pháp này đặc biệt hiệu quả khi cần xử lý nhiều dải tần đồng thời hoặc thay đổi dải tần nhanh chóng.

III. Các kỹ thuật xử lý tín hiệu số trong SDR

Xử lý tín hiệu số là nền tảng của công nghệ vô tuyến định nghĩa bằng phần mềm. Các kỹ thuật chính bao gồm bộ trộn tần lên/xuống số (DUC/DDC), bộ lọc số (FIR, CIC), thuật toán CORDIC để tính toán lượng giác, và biến đổi Fourier nhanh (FFT) để phân tích tần số. Bộ DAO ĐỘNG SỐ (NCO) cung cấp tín hiệu sóng mang tần số chính xác, trong khi các bộ lọc số FIR và bộ lọc CIC thực hiện lọc và giảm tốc độ lấy mẫu. Điều chế tín hiệu rời rạc sử dụng các kỹ thuật như QPSK, M-PSK, FSK, QAM để mã hóa thông tin. Công nghệ FPGA cho phép triển khai hiệu quả các thuật toán phức tạp này, tối ưu hóa tốc độ và tiêu thụ năng lượng của máy thu vô tuyến điện.

3.1. Bộ chuyển đổi tần số số DUC DDC

Bộ trộn tần xuống số (DDC) chuyển đổi tín hiệu trung tần về tín hiệu băng gốc cần xử lý. Bộ trộn tần lên số (DUC) thực hiện quá trình ngược. Hai thành phần này sử dụng NCO (Numerically Controlled Oscillator) để sinh tín hiệu sóng mang với tần số tunable cao. Các bộ lọc RRC (Root Raised Cosine) đi kèm giúp loại bỏ nhiễu InterSymbol Interference (ISI) hiệu quả.

3.2. Thuật toán và bộ lọc số

Thuật toán CORDIC (COordinate Rotation DIgital Computer) cho phép tính toán nhanh các hàm lượng giác mà không cần bộ nhân phức tạp. Bộ lọc FIR (Finite Impulse Response) cung cấp đáp ứng tần số tuyến tính, trong khi bộ lọc CIC giúp giảm tốc độ lấy mẫu hiệu quả với chi phí tính toán thấp. Các bộ lọc này là thành phần thiết yếu trong máy thu SDR để đảm bảo chất lượng tín hiệu.

IV. Ứng dụng thực tiễn và triển khai máy thu vô tuyến SDR

Ứng dụng công nghệ SDR trong thiết kế máy thu vô tuyến mang lại nhiều lợi ích thiực tiễn. Công nghệ này được ứng dụng trong các thiết bị thu phát HF/VHF, thiết bị giám sát dải tần 0-30MHz, và các thiết bị thoại đa kênh. Quá trình thiết kế phần cứng máy thu SDR yêu cầu lựa chọn các linh kiện chất lượng cao như ADC, DAC tốc độ cao, FPGA với khả năng xử lý mạnh. Thiết kế phần mềm trên FPGA thực hiện các xử lý số phức tạp, trong khi phần mềm quản lý thiết bị trên vi điều khiển AVR điều khiển toàn bộ hệ thống. Mô phỏng giải điều chế QPSK trước khi chế tạo giúp xác minh tính đúng đắn của thiết kế. Các sản phẩm thực tế như thiết bị VIBA 8 kênh thoại chứng minh khả năng ứng dụng thành công của công nghệ vô tuyến điều khiển bằng phần mềm trong các điều kiện thực tế.

4.1. Lựa chọn công nghệ FPGA cho thiết kế SDR

Công nghệ FPGA được chọn cho thiết kế máy thu vô tuyến SDR vì khả năng tái cấu hình, hiệu suất cao và độ tin cậy cao. FPGA cho phép triển khai các thuật toán xử lý số phức tạp với tốc độ thực tế, tiêu thụ năng lượng thấp hơn giải pháp dùng CPU truyền thống. Việc sử dụng ngôn ngữ VHDL cho phép mô tả chi tiết các xử lý tín hiệu RF và tín hiệu điều chế.

4.2. Các sản phẩm SDR thực tế và hiệu suất

Các sản phẩm SDR như thiết bị VIBA 8 kênh thoại và thiết bị thu phát HF/VHF SDR đã chứng minh tính khả thi của công nghệ. Thiết bị thu giám sát dải tần 0-30MHz có khả năng xử lý đa tần số đồng thời. Những sản phẩm này cung cấp chỉ tiêu kỹ thuật vượt trội so với thiết bị truyền thống, chứng minh sức mạnh của vô tuyến định nghĩa bằng phần mềm trong ứng dụng thực tế.

Trích đoạn nội dung tài liệu

Chương 1: MÁY VÔ TUYẾN CẤU HÌNH MỀM SDR VÀ KHẢ NĂNG ỨNG DỤNG 1. GIỚI THIỆU CÔNG NGHỆ THIẾT KẾ MÁY VÔ TUYẾN SDR Thế kỉ 20 đã chứng kiến sự bùng nổ của vô tuyến có kiến trúc dựa trên phần cứng (HDR – Vô tuyến cấu hình cứng) như là một phương tiện liên lạc cho tất cả các dạng thông tin âm thanh, hình ảnh truyền qua một khoảng cách dài. Phần lớn các máy vô tuyến cấu hình cứng có rất ít hoặc không có sự điều khiển bằng phần mềm, chúng được cố định về chức năng cho phần lớn các dịch vụ người sử dụng. Chúng có tuổi thọ ngắn và được thiết kế có thể được loại bỏ và thay thế.

Với thiết bị vô tuyến cấu hình xác định (cấu hình cứng) thì chúng được tạo ra cho các chức năng xác định, làm việc ở một số chế độ cụ thể, trong các điều kiện cụ thể nào đó. Thời gian sử dụng của chúng theo đó cũng sẽ ngắn hơn do yêu cầu sử dụng thay đổi nhanh chóng mà phần cứng chưa thể thay đổi kịp theo. Chính vì lí do đó mà hiện nay các thiết bị thông tin vô tuyến cấu hình mềm đang được nghiên cứu thay thế để khắc phục các nhược điểm này. Phiên bản đầu tiên của hệ thông vô tuyến cấu hình mềm được dùng cho các ứng dụng quân sự.

Đó là hệ thống JSTR (Joint Tactacial Radio Systems - Hệ thống vô tuyến chiến thuật chung) của Bộ Quốc phòng Mỹ. Các nhà chỉ huy quân đội cần có một hệ thống thông tin thông minh hơn, hoạt động đa dạng không chỉ ở tần số, chế độ công tác khác nhau mà còn phải có mức độ an toàn cao hơn. Thiết bị vô tuyến đó cần phải được thiết kế để có thể sử dụng linh hoạt trong các điều kiện khác nhau, ở các quốc gia khác nhau với các tiêu chuẩn không đồng nhất. Chúng có thể kết nối với các mạng thông tin cơ bản tại quốc gia mà đội quân đó đang triển khai để tối ưu hoá việc kết nối.

Chương trình đó đã có kết quả đầu tiên đó là sự ra đời của một hệ thống thiết bị vô tuyến mới chung. Hệ thống JSTR đầu tiên được thiết kế tương thích với 33 tiêu chuẩn truyền thông và ngay sau đó là hơn 40 tiêu chuẩn truyền thông khác nhau. Sau thành công của ứng dụng trong quân sự thì các nhà sản xuất thiết bị, các công ty thương mại thấy đó là một lĩnh vực mới có thể mang lại lợi nhuận cao hơn nên đầu tư nghiên cứu phát triển các ứng dụng dân sự của SDR. Các máy vô tuyến loại này được xây dựng sử dụng kỹ thuật bán dẫn số hiện đại.

Mạch tích hợp số (IC) bên trong các máy vô tuyến điều khiển bằng phần mềm cho phép kiểm soát giới hạn các chức 5 năng được thể hiện bằng phần mềm. Ví dụ các chức năng kiểm soát bao gồm lập trình lại tần số, thay đổi các khoá mật, các phím và chuyển mạch có thể lập trình được. Tuy nhiên, các vô tuyến loại này không thể thay đổi các dạng điều chế hoặc băng tần hoạt động. Hầu hết các máy vô tuyến hiện đại ngày nay có thể được phân loại như là các máy vô tuyến được điều khiển bằng phần mềm.

SDR là một giao diện vô tuyến trong đó nhiều chuẩn thông tin vô tuyến được tích hợp lên một hệ thống thiết bị thu phát đơn lẻ. Trong một thiết bị thông tin SDR, phần lớn các khối chức năng như các khối xử lí tín hiệu tần số vô tuyến trung tần (IF) hoặc thậm chí cao tần (RF) được thực hiện bằng một module phần mềm với khối xử lí tốc độ cao. Bằng cách này, một cấu trúc phần cứng có thể hỗ trợ nhiều chế độ liên lạc vô tuyến mà không phải thay thế phần cứng. Với các đặc điểm đó, về mục đích sử dụng cũng như việc nâng cấp thiết bị thì SDR là một giải pháp hiệu quả nhất.

Vô tuyến cấu hình mềm nhìn chung liên quan tới một máy vô tuyến mà sự linh hoạt của nó nhận được thông qua phần mềm trong khi sử dụng nền tảng phần cứng cố định. Mặt khác, một vô tuyến mềm bao hàm một vô tuyến cấu hình hoàn toàn mà có thể được lập trình bằng phần mềm để tái cấu hình phần cứng vật lý. Nói cách khác, cùng một loại phần cứng có thể được thay đổi để biểu diễn các chức năng khác nhau tại các thời điểm khác nhau, cho phép phần cứng phù hợp với những ứng dụng. SDR khác với vô tuyến được điều khiển bằng phần mềm là các chip xử lý số được sử dụng để tạo ra rất nhiều các kiểu điều chế, các bộ lọc, các giao diện vô tuyến, chuẩn mã hóa khác nhau.

Tuy nhiên, đầu cuối trước RF của SDR vẫn còn được thực hiện bởi mạch tương tự. SDR sử dụng thiết bị số có khả năng lập trình được, thực hiện xử lý tín hiệu cần thiết để truyền và nhận thông tin băng gốc tại tần số vô tuyến. Những thiết bị như là bộ xử lý tín hiệu số (DSP, FPGA, ARM) sử dụng phần mềm cung cấp cho chúng chức năng xử lý tín hiệu được yêu cầu. Những đề xuất công nghệ mềm dẻo hơn và sản phẩm được sử dụng dài hơn, hệ thống vô tuyến có thể được nâng cấp rất có hiệu quả về chi phí với phần mềm.

Như vậy ta có thể chỉ ra một số lợi ích của vô tuyến cấu hình mềm như sau: + Đa chức năng + Tính linh hoạt cho nhà khai thác + Đơn giản trong sản xuất phần cứng 6 + Nâng cấp đơn giản, nhanh chóng + Tương thích đa chuẩn, kể cả những chuẩn mới ra đời trong tương lai + Tính kinh tế Một thách thức cho SDR là sự tương thích giữa tính hiệu quả của những giải pháp phần cứng và sự linh hoạt của phần mềm có thể đưa ra. Tính hiệu quả có thể được đo bởi hiệu quả của bit tin, năng lượng tiêu thụ cho 1 bit, lượng vật lý tiêu thụ trên một bit thông tin. Tuy người sử dụng sẽ không cần biết công nghệ nằm bên trong hệ thống vô tuyến nhưng lại mong muốn hiệu quả cao hơn, linh hoạt hơn, và trí tuệ hơn. Trong khi đó, việc chế tạo phát triển những ứng dụng của vô tuyến cấu hình mềm được bảo đảm bởi máy tính, phần cứng xử lý tín hiệu và hoàn tất việc phát triển trong một môi trường thống nhất sử dụng một ngôn ngữ bậc cao.

Một máy vô tuyến mà có một bộ vi xử lý hoặc bộ xử lí tín hiệu số (DSP) không nhất thiết là một máy vô tuyến phần mềm. Tuy nhiên, một máy vô tuyến được cấu hình mềm bộ điều chế, bộ sửa lỗi, quá trình mã hoá, đạt được sự kiểm soát toàn bộ phần cứng RF và có thể được lập trình lại. Định nghĩa tốt nhất về vô tuyến cấu hình mềm là “Một máy vô tuyến mà được định nghĩa một cách đầy đủ bằng phần mềm và hành vi lớp vật lí của nó có thể biến đổi một cách sâu sắc thông qua thay đổi phần mềm của nó”. Mức độ tái cấu hình được xác định bởi một sự tương tác phức tạp giữa số lượng các thành phần chung trong kiến trúc vô tuyến, bao gồm sự xây dựng các hệ thống, các hệ số kiểu anten, chế độ điện RF, xử lí băng gốc, tốc độ, mức độ tái cấu hình của phần cứng và sự quản lý công suất.

Thiết bị SDR cho phép người sử dụng thay đổi các đặc tính thu phát như là kiểu điều chế, sự hoạt động băng rộng và băng hẹp, công suất phát xạ và các giao diện không dây bằng thay đổi phần mềm mà không cần thay thế bất cứ phần cứng nào. Các thiết bị truyền thống được dựa trên phần cứng chuyên môn hoá như là transistor và các mạch tích hợp. Trong các thiết bị vô tuyến hiện đại hơn, các IC được sử dụng để biến đổi tương tự thành số (ADC) và số thành tương tự (DAC). Một bộ DSP hoặc FPGA xử lí tín hiệu số có thể thay đổi chức năng của nó bằng cách thực thi các thuật toán phần mềm khác nhau.

Những tiến bộ gần đây trong thiết kế và sản xuất chip DSP sẽ cho phép chúng có khả năng hỗ trợ đa chức năng. Điều này là do sự phát triển liên tục trong các công nghệ 7 chế tạo để tạo thành các thành phần chip có kích thước cực nhỏ, do đó tạo ra các chip DSP tích hợp nhiều chức năng hơn. Các thiết bị SDR sẽ tận dụng những tiến bộ của các chip DSP tiên tiến này để có thể thực hiện đa chức năng. CÁC CẤU TRÚC MÁY VÔ TUYẾN SDR Để đánh giá vô tuyến cấu hình mềm, đầu tiên ta xem xét cấu trúc vô tuyến phần cứng truyền thống (HDR).1 minh hoạ một máy thu phát có cấu trúc truyền thống dùng chuyển đổi tần số bằng các bộ trộn tần tương tự, có dạng điều chế cố định, băng thông cố định, dải tần xác định.

IF1 IF2 Giải điều Xử lý băng chế gốc Duplexer LO1 LO2 Xử lý băng Điều chế gốc Hình 1.1: Cấu trúc vô tuyến phần cứng truyền thống (HDR) Tại máy thu, tần số thu từ anten được chuyển xuống tần số trung gian bởi bộ trộn hoặc nhân tín hiệu đầu vào với một bộ dao động nội đầu tiên (LO1). Tín hiệu trung gian (IF) được lọc và sau đó được trộn xuống băng tần cơ bản bởi bộ dao động thứ 2 (LO2). Tín hiệu điều chế băng gốc được giải điều chế để thu được thông tin và quá trình biến đổi ngược lại đối với máy phát. Số giai đoạn chuyển đổi phụ thuộc vào lựa chọn của nhà thiết kế và theo lý thuyết có thể thêm giai đoạn trộn tần số để trung tần lên cao nằm ngoài dải làm việc của bộ lọc đầu vào nhằm triệt nhiễu ảnh.

Máy thu vô tuyến đổi tần tương tự đã trải qua một giai đoạn rất thành công. Nó được sử dụng nhiều trong thiết bị vô tuyến và sẽ vẫn còn đang được kéo dài cho đến những năm tới đây. Máy vô tuyến SDR trung tần số Dựa trên cấu trúc truyền thống, nhưng trong cấu trúc SDR các khối băng gốc, điều chế và giải điều chế được số hóa. Toàn bộ các kỹ thuật mã hóa/giải mã, ghép kênh/tách kênh, xáo trộn/giải xáo trộn … trong khối băng gốc đều được điều khiển bằng phần mềm.

Các kỹ thuật điều chế và giải điều chế như AM, SSB, FM, M-PSK, 8 M-QAM … đều được điều khiển linh hoạt bằng phần mềm. Với kỹ thuật và nền công nghệ điện tử hiện nay, các phần xử lý tín hiệu phức tạp trên được thực hiện hiệu quả trên linh kiện khả trình FPGA hoặc DSP.
