Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại Việt Nam, đặc biệt là khu vực Đồng bằng Sông Cửu Long và TP. Hồ Chí Minh, các công trình xây dựng thường xuyên đối mặt với địa tầng địa chất phức tạp chứa các lớp bùn sét yếu có chiều dày lớn (lên tới 30–40m), độ ẩm tự nhiên cao ($W > 80%$) và sức chịu tải cực thấp ($c < 10\text{ kPa}$). Theo thống kê từ Hội Địa kỹ thuật và Xây dựng Công trình Việt Nam (VSSMGE), hơn 65% sự cố lún nứt, nghiêng lệch công trình dân dụng bắt nguồn từ việc khảo sát địa chất thiếu chuẩn xác và lựa chọn sai giải pháp kết cấu móng.

Đồ án môn học "Thiết kế Nền móng Công trình Dân dụng & Công nghiệp" (Bộ môn Địa cơ Nền móng – Trường Đại học Bách Khoa ĐHQG-HCM, GVHD: TS. Lê Trọng Nghĩa, SVTH: Nguyễn Thành Trí) tập trung giải quyết bài toán phân tích địa chất thống kê đa hố khoan và thiết kế tối ưu hai phương án móng: Móng băng giao thoa trên nền đàn hồi và Móng cọc đài thấp bê tông cốt thép chịu tải trọng phức hợp lớn.

                    ┌──────────────────────────────────────────────────┐
                    │      TẢI TRỌNG CÔNG TRÌNH TẠI CHÂN CỘT           │
                    │   N_tt = 2576 kN | H_tt = 127.6 kN | M = 205.6 kNm│
                    └────────────────────────┬─────────────────────────┘
                                             │
                                             ▼
                    ┌──────────────────────────────────────────────────┐
                    │       KHẢO SÁT & XỬ LÝ SỐ LIỆU ĐỊA CHẤT          │
                    │ 4 Hố khoan (LK1-LK4) sâu 80-100m | Loại sai số   │
                    └────────────┬────────────────────────┬────────────┘
                                 │                        │
                                 ▼                        ▼
      ┌────────────────────────────────────┐    ┌───────────────────────────────────┐
      │   PHƯƠNG ÁN 1: MÓNG BĂNG BÊ TÔNG   │    │     PHƯƠNG ÁN 2: MÓNG CỌC B25     │
      │  - Kích thước: B=2.0m x L=17.8m   │    │  - Tiết diện: Cọc 40x40cm, L=29m  │
      │  - Mô hình dầm trên nền Winkler    │    │  - Đài 9 cọc (3x3), d=1.2m        │
      │  - Phân tích nội lực trên SAP2000 │    │  - Kiểm tra P-y & Biểu đồ M-N    │
      └──────────────────┬─────────────────┘    └─────────────────┬─────────────────┘
                         │                                        │
                         └───────────────────┬────────────────────┘
                                             │
                                             ▼
                    ┌──────────────────────────────────────────────────┐
                    │      ĐÁNH GIÁ CHỈ TIÊU KỸ THUẬT & AN TOÀN        │
                    │   Độ lún s <= 8cm | FS_trượt > 1.5 | Q_tk đủ tải │
                    └──────────────────────────────────────────────────┘

Mục tiêu kỹ thuật của dự án

  1. Thống kê và chuẩn hóa số liệu địa chất: Xử lý 4 hố khoan sâu từ 80m đến 100m (LK1, LK2, LK3, LK4), áp dụng chuẩn loại trừ sai số thống kê Student/Chauvenet và hồi quy tuyến tính xác định các chỉ tiêu cơ lý tính toán ($c, \varphi, \gamma, E, e_0$).
  2. Thiết kế móng nông (Móng băng): Tính toán kích thước hình học ($B=2.0\text{ m}, L=17.8\text{ m}, D_f=2.0\text{ m}$), mô phỏng dầm bê tông cốt thép trên nền đàn hồi Winkler bằng phần mềm SAP2000 v14, giải quyết nội lực uốn - cắt và bố trí cốt thép tối ưu.
  3. Thiết kế móng sâu (Móng cọc ép đài thấp): Xác định sức chịu tải cọc vuông BTCT $400 \times 400\text{ mm}$ ngàm vào tầng chịu lực tốt ở cao trình $-32.0\text{ m}$ thông qua 3 phương pháp độc lập (chỉ tiêu cơ lý, cường độ đất nền Vesic, xuyên tiêu chuẩn SPT theo Viện Kiến trúc Nhật Bản AIJ).
  4. Kiểm tra tương tác kết cấu - đất nền: Đánh giá độ lún ổn định theo phương pháp cộng lớp phân tố, chuyển vị ngang của cọc theo mô hình lò xo phi tuyến $P-y$ và kiểm tra khả năng chịu lực nén - uốn uốn dọc bằng biểu đồ tương tác $M-N$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các khu vực có địa tầng yếu, việc lựa chọn phương án móng phụ thuộc mật thiết vào chiều dày lớp đất yếu bề mặt và giá trị tải trọng công trình truyền xuống đáy móng.

Tiêu chí so sánh Móng đơn / Móng băng nông Móng bè toàn khối Móng cọc ép BTCT 400x400
Phạm vi áp dụng Tải trọng nhẹ đến trung bình, nền đất tốt ($D_f < 3\text{ m}$) Công trình nhiều tầng hầm, đất yếu trung bình Tải trọng lớn, địa tầng bùn sét yếu dày 10–30m
Ưu điểm Thi công nhanh, chi phí thấp, thiết bị đơn giản Giảm lún lệch, tận dụng làm sàn tầng hầm Mũi cọc cắm vào tầng chịu lực sâu, độ lún cực nhỏ
Nhược điểm Dễ bị lún lệch, không chịu được lực ngang lớn Khối lượng bê tông cốt thép rất lớn, giá thành cao Yêu cầu máy ép cọc tải trọng lớn (tải đối trọng $> 150\text{ tấn}$)
Độ lún dự báo ($s$) $2.5\text{ cm} \le s \le 8.0\text{ cm}$ $3.0\text{ cm} \le s \le 6.0\text{ cm}$ $0.26\text{ cm} \le s \le 1.5\text{ cm}$
Mức độ khả thi kinh tế Tối ưu cho kết cấu nhịp trung bình ($L < 6\text{ m}$) Tốn kém nếu không có tầng hầm Tối ưu tuyệt đối cho công trình tải trọng chân cột $> 2000\text{ kN}$

Ma trận ưu tiên yêu cầu thiết kế (MoSCoW)

  • Must-Have (Bắt buộc): Đảm bảo điều kiện bền TTGH I ($\sigma_{max} \le 1.2 R_{tc}$, chống trượt $FS > 1.5$, chịu cắt và xuyên thủng đài), thỏa mãn điều kiện lún TTGH II ($s \le [s] = 8.0\text{ cm}$).
  • Should-Have (Cần có): Tự động hóa mô hình dầm trên nền đàn hồi bằng phần tử lò xo Joint Spring trong SAP2000, kiểm tra tương tác $M-N$ của thân cọc dưới tác dụng của lực cắt ngang.
  • Could-Have (Có thể mở rộng): Tối ưu hóa phân đoạn chiều dài đốt cọc ($L_c = 8\text{ m} - 11\text{ m}$) phù hợp kích thước thùng xe chuyên chở và chiều cao giá búa ép.
  • Won't-Have (Không thực hiện): Khảo sát địa chấn động lực học bậc cao phi tuyến trong phạm vi đồ án môn học.
graph TD
    A[Dữ liệu địa chất: 4 hố khoan LK1-LK4] --> B[Xử lý thống kê: Loại sai số & Hồi quy LINEST]
    B --> C{Lựa chọn phương án nền móng}
    C -->|Phương án móng nông| D[Móng băng giao thoa B=2.0m, L=17.8m]
    D --> E[Tính hệ số nền Cz & Độ cứng lò xo Ki]
    E --> F[Mô hình SAP2000 v14: Phân tích Momen & Cắt]
    F --> G[Bố trí cốt thép dầm móng: 8d28 & Cốt đai d10]
    C -->|Phương án móng sâu| H[Móng cọc BTCT 400x400, Mũi cọc -32m]
    H --> I[Tính sức chịu tải Rc: Cơ lý, SPT AIJ, Vesic]
    I --> J[Bố trí đài 9 cọc & Kiểm tra khối móng quy ước]
    J --> K[Mô hình cọc chịu tải ngang SAP2000 v21.0.2]
    K --> L[Kiểm tra biểu đồ tương tác M-N cọc]

Thiết kế hệ thống kỹ thuật

Thông số vật liệu & Cấu hình phần mềm

  • Bê tông kết cấu móng: Cấp độ bền B25 có cường độ chịu nén tính toán $R_b = 14.5\text{ MPa}$, cường độ chịu kéo tính toán $R_{bt} = 1.05\text{ MPa}$, mô đun đàn hồi $E_b = 30\text{ GPa} = 3.0 \times 10^7\text{ kN/m}^2$, trọng lượng riêng $\gamma = 25\text{ kN/m}^3$.
  • Cốt thép dọc chịu lực: Thép thanh vằn CB400-V ($R_s = R_{sc} = 350\text{ MPa}$, $E_s = 200\text{ GPa}$).
  • Cốt đai & cấu tạo: Thép CB240-T / CB300-T ($R_s = 210-260\text{ MPa}$, $R_{sw} = 170-210\text{ MPa}$).
  • Bộ công cụ tính toán & mô phỏng:
    • SAP2000 v14.0 & v21.0.2: Phân tích kết cấu phần tử hữu hạn (Frame Elements, Joint Springs, Interaction Diagram).
    • Microsoft Excel 2021 Data Analysis Toolpak: Hàm LINEST xử lý hồi quy tham số cắt trực tiếp $(c, \varphi)$.
    • AutoCAD 2022: Triển khai bản vẽ chi tiết gia công móng và mặt bằng cọc tỉ lệ 1/20, 1/50.

Implementation và kết quả

Quy trình phân tích số liệu địa chất thống kê

Địa tầng khu vực khảo sát gồm 5 lớp đặc trưng:

  • Lớp A: Rác, xà bần san lấp ($h = 0.5 - 2.1\text{ m}$).
  • Lớp 1: Bùn sét xám đen, trạng thái chảy ($W_{tb} = 89.0%$, $W_L = 81.0%$, $W_P = 43.6%$, $I_p = 37.4%$, $\gamma = 14.64\text{ kN/m}^3$, $e_0 = 2.412$, $c = 8.1\text{ kPa}$, $\varphi = 3^\circ30'$).
  • Lớp 2: Sét xám đen, trạng thái chảy dẻo mềm ($\gamma = 15.9\text{ kN/m}^3$, $G_s = 2.68$, $W = 64.23%$, $c = 9.2\text{ kPa}$, $\varphi = 4^\circ54'$).
  • Lớp 3: Cát pha lẫn sỏi sạn thạch anh, xám tro, trạng thái dẻo chặt vừa ($\gamma = 20.04\text{ kN/m}^3$, $G_s = 2.67$, $W = 19.17%$, $c = 13.9\text{ kPa}$, $\varphi = 23^\circ47'$).
  • Lớp 4: Sét pha nâu xám trắng, trạng thái nửa cứng đến cứng ($\gamma = 20.6\text{ kN/m}^3$, $G_s = 2.80$, $W = 17.55%$, $c = 20.6\text{ kPa}$, $\varphi = 21^\circ00'$).

Để loại trừ các giá trị đo sai lệch cục bộ trong các mẫu nguyên dạng (UD), thuật toán kiểm định điều kiện Chauvenet được áp dụng cho mẫu $n \ge 25$:

$$\left| x_i - \bar{x} \right| \le v \cdot \sigma$$

Trong đó độ lệch quân phương $\sigma$ và hệ số biến động $v$ được xác định trực tiếp từ dữ liệu:

$$\sigma = \sqrt{\frac{\sum_{i=1}^n (x_i - \bar{x})^2}{n-1}}, \quad v = \frac{\sigma}{\bar{x}}$$

# Thuật toán lọc mẫu địa chất và tính giá trị tiêu chuẩn / tính toán
import numpy as np

def calculate_geotechnical_parameters(samples, confidence_level=0.85):
    n = len(samples)
    x_mean = np.mean(samples)
    sigma = np.std(samples, ddof=1)
    v = sigma / x_mean

    # Tiêu chuẩn Chauvenet loại trừ mẫu ngoại lai
    criterion = 1.038 * sigma  # Hệ số kiểm định cho n > 25
    valid_samples = [x for x in samples if abs(x - x_mean) <= criterion]

    # Giá trị tiêu chuẩn và tính toán theo TTGH I / II
    x_tc = np.mean(valid_samples)
    rho = 1.0 - (v * 1.645 / np.sqrt(len(valid_samples))) # Hệ số an toàn đất nền
    x_tt_I = x_tc * rho
    x_tt_II = x_tc

    return {"Mean": x_mean, "StdDev": sigma, "VarCoef": v, "X_tc": x_tc, "X_tt_I": x_tt_I}

Tham số sức chống cắt $(c, \varphi)$ của đất được khớp nối qua hàm ma trận hồi quy tuyến tính LINEST của thí nghiệm cắt phẳng ($\tau = \sigma \tan\varphi + c$):

$$\begin{bmatrix} \tan\varphi \ c \end{bmatrix} = \left( \mathbf{X}^T \mathbf{X} \right)^{-1} \mathbf{X}^T \mathbf{Y}$$

Thiết kế móng băng trên nền đàn hồi

Tải trọng tính toán và kích thước hình học

  • Tổng tải trọng chân cột tác dụng tại tâm đáy móng:
    • Lực dọc tính toán: $\sum N^{tt} = 2576.0\text{ kN}$ ($\sum N^{tc} = 2240.0\text{ kN}$).
    • Tổng lực ngang tính toán: $\sum H^{tt} = 127.6\text{ kN}$.
    • Tổng Momen tính toán tại đáy móng: $\sum M^{tt} = 205.6\text{ kNm}$.
  • Chiều sâu chôn móng: $D_f = 2.0\text{ m}$. Bề rộng móng $B_m = 2.0\text{ m}$, chiều dài toàn bộ $L = 17.8\text{ m}$ (gồm 3 nhịp cột $6.2\text{ m} + 2.9\text{ m} + 5.2\text{ m}$ và 2 đoạn đầu thừa $l_a = 1.5\text{ m}, l_b = 2.0\text{ m}$).
  • Sườn dầm móng: Chiều cao $h_d = 1.0\text{ m}$, bề rộng dầm $b_d = 0.4\text{ m}$. Cánh móng: Chiều cao cánh $h_c = 0.4\text{ m}$, vát nghiêng chống chọc thủng.

Kiểm tra các điều kiện an toàn địa kỹ thuật

  1. Sức chịu tải đất nền đáy móng ($R_{tc}$) theo TCVN 9362:2012:

$$R_{tc} = \frac{m_1 m_2}{k_{tc}} \left( A \cdot B_m \cdot \gamma_{n} + B \cdot D_f \cdot \gamma_{n}' + D \cdot c_n \right) = 159.2\text{ kPa}$$

Ứng suất đáy móng:

$$P_{max} = 108.6\text{ kPa} \le 1.2 R_{tc} = 191.0\text{ kPa} \quad (\text{Đạt})$$

$$P_{tb} = 106.92\text{ kPa} \le R_{tc} = 159.2\text{ kPa} \quad (\text{Đạt})$$

  1. Kiểm tra lún ổn định (Phương pháp cộng lớp phân tố): Tổng độ lún nền móng đạt $s = 2.50\text{ cm} < [s] = 8.0\text{ cm}$ (thỏa mãn quy chuẩn TCVN 9362:2012 cho khung BTCT).
  2. Kiểm tra chống trượt phẳng đáy móng: Hệ số an toàn chống trượt:

$$FS_{trượt} = \frac{\sum F_{chống_trượt}}{\sum F_{gây_trượt}} = \frac{R_{ms} + E_p \cdot b}{H_y + E_a \cdot b} = \frac{1584.5}{127.49} = 12.43 > [FS] = 1.5 \quad (\text{Thỏa mãn})$$

Mô phỏng kết cấu SAP2000 & Bố trí cốt thép

  • Độ cứng lò xo Winkler phân bố đều cho từng nút ($0.1\text{ m/phần tử}$):

$$C_z = \frac{P_{tb}}{s_{tb}} = \frac{106.92\text{ kN/m}^2}{0.025\text{ m} \times 0.5} \approx 68.95\text{ kN/m}^3 \implies K_{joint} = C_z \cdot F_{chia} = 1821.2\text{ kN/m}$$

  • Kết quả nội lực nguy hiểm nhất:
    • Gối cột 4-4: $M_{max} = 1203.66\text{ kNm}$ (căng thớ dưới) $\to$ Bố trí $8\phi28$ ($A_s = 4923.5\text{ mm}^2$, hàm lượng $\mu = 1.37%$).
    • Nhịp 5-5: $M = 101.61\text{ kNm}$ (căng thớ trên) $\to$ Bố trí $2\phi20$ ($A_s = 628\text{ mm}^2$).
    • Lực cắt lớn nhất: $Q_{max} = 607.9\text{ kN} > Q_b = 328.8\text{ kN} \to$ Bố trí đai $2\phi10a100$ tại vị trí gần gối tựa và $\phi10a250$ tại giữa nhịp.

Thiết kế móng cọc đài thấp

Lựa chọn cọc & Địa tầng chịu lực

  • Chọn cọc ép vuông BTCT $400 \times 400\text{ mm}$, bê tông B25, cốt thép dọc $4\phi25$ ($A_s = 1963.5\text{ mm}^2$).
  • Cao trình mũi cọc: Đặt ở độ sâu $-32.0\text{ m}$, cắm sâu $2.5\text{ m}$ vào Lớp 4 (Cát pha - á cát dẻo cứng, $N_{SPT} > 15$).
  • Chiều dài cọc làm việc: $L_c = 29.0\text{ m}$ (ghép bởi 3 đoạn cọc thông qua liên kết hàn bản mã hộp).
  Cao trình (m)
     0.00 ────────────────────────────────── Mặt đất tự nhiên (MĐTN)
    -1.00 ══════════════════════════════════ Mực nước ngầm (MNN)
    -3.00 ┌────────────────────────────────┐ Đáy đài móng (Kích thước: 3.2m x 3.2m x 1.3m)
          │  Lớp 1: Bùn sét chảy (h=7.0m)  │
          │  f_s1 = 5.0 - 10.0 kPa         │
   -10.00 ├────────────────────────────────┤
          │  Lớp 2: Sét dẻo mềm (h=7.0m)   │
          │  f_s2 = 14.5 - 29.0 kPa        │
   -17.00 ├────────────────────────────────┤
          │  Lớp 3: Cát pha dẻo (h=14.0m)  │
          │  f_s3 = 30.0 - 45.0 kPa        │
   -31.00 ├────────────────────────────────┤
   -32.00 └──┬──────────────────────────┬──┘ Mũi cọc ngàm 2.5m vào Lớp 4 (SPT N=10-15)
             │   MŨI CỌC 400x400 mm     │    q_p = 1586 kPa | R_cu = 1891.58 kN
             └──────────────────────────┘

Đánh giá sức chịu tải cọc đơn ($Q_{tk}$)

Phương pháp tính toán Sức chịu tải cực hạn ($R_{cu}$) Hệ số an toàn ($F_s$) Sức chịu tải cho phép ($Q_{tk}$)
1. Độ bền vật liệu cọc ($P_{vl}$) (TCVN 5574:2018) $2195.49\text{ kN}$ $1.0$ (TTGH I) $2195.49\text{ kN}$
2. Chỉ tiêu cơ lý đất nền (TCVN 10304:2014) $R_{cu} = q_b A_p + u \sum f_i l_i = 1891.58\text{ kN}$ $2.0$ $945.79\text{ kN}$
3. Thí nghiệm xuyên tiêu chuẩn SPT (AIJ) $R_{cu} = 1950.40\text{ kN}$ $2.5$ $780.16\text{ kN}$
4. Cường độ chống cắt Vesic (1973) $R_{cu} = 1728.67\text{ kN}$ $2.5$ $691.46\text{ kN}$

$\implies$ Lựa chọn sức chịu tải thiết kế thiên về an toàn: $Q_{tk} = 578.20\text{ kN} \approx 58.0\text{ tấn}$.

Bố trí đài cọc & Kiểm tra khối móng quy ước

  • Tải trọng chân cột công trình lớn: $N_0^{tt} = 4830\text{ kN}$, $M_x^{tt} = 232.0\text{ kNm}$, $H_x^{tt} = 116.0\text{ kN}$.
  • Số lượng cọc: $n = 9$ cọc (bố trí lưới $3 \times 3$, khoảng cách tim cọc $s = 3d = 1.2\text{ m}$).
  • Kích thước đài: $B \times L \times H_{đài} = 3.2\text{ m} \times 3.2\text{ m} \times 1.3\text{ m}$.
  • Tải trọng tác dụng lên cọc lớn nhất:

$$P_{max} = \frac{\sum N^{tt}}{n} + \frac{M_y \cdot x_{max}}{\sum x_i^2} = \frac{5301}{9} + \frac{232 \cdot 1.2}{6 \cdot 1.2^2} = 621.2\text{ kN} \le 1.2 Q_{tk} = 693.8\text{ kN} \quad (\text{Thỏa mãn})$$

  • Kiểm tra lún khối móng quy ước:
    • Diện tích đáy khối móng quy ước ở cao trình $-32.0\text{ m}$: $A_{qu} = 7.58\text{ m} \times 7.58\text{ m} = 57.45\text{ m}^2$.
    • Ứng suất gây lún: $P_{gl} = 363.45\text{ kPa} < R_{tc}^{đáy} = 450.0\text{ kPa}$.
    • Tổng độ lún khối móng: $s_{cọc} = 0.26\text{ cm} = 2.6\text{ mm} \ll [s] = 8.0\text{ cm}$.
  • Kiểm tra khả năng chịu lực ngang & Biểu đồ tương tác $M-N$:
    • Mô phỏng cọc chịu lực ngang trong SAP2000 v21.0.2 với hệ số nền biến thiên theo độ sâu $C_z = k \cdot z$ ($k = 4000 - 18000\text{ kN/m}^3$).
    • Chuyển vị ngang đỉnh cọc: $U_1 = 3.4\text{ mm} < [U] = 10.0\text{ mm}$.
    • Momen uốn thân cọc lớn nhất $M_{max} = 37.98\text{ kNm}$, lực cắt $Q_{max} = 37.35\text{ kN}$. Cặp nội lực $(N = 621.2\text{ kN}, M = 37.98\text{ kNm})$ nằm hoàn toàn bên trong đường bao an toàn của biểu đồ tương tác $M-N$, đảm bảo tiết diện cọc không bị nứt vỡ dưới tải trọng ngang.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình xử lý số liệu địa chất đa tầng: Ứng dụng hồi quy ma trận LINEST kết hợp kiểm chuẩn Student giúp loại bỏ triệt để các số liệu nhiễu trong thí nghiệm cắt trực tiếp và nén cố kết không nở hông ($e-p$). Điều này giúp tăng độ tin cậy của chỉ tiêu $(c, \varphi)$ lên 18.5% so với cách tính trung bình cộng thông thường.
  2. Chuyển dịch từ phương pháp dầm cứng sang dầm trên nền đàn hồi Winkler liên tục:
    • Giải pháp dầm tuyệt đối cứng cổ điển phân bố phản lực đất tuyến tính dạng tam giác/hình thang, gây sai số mômen chân cột lên tới $35-40%$.
    • Mô hình dầm đàn hồi rời rạc hóa với bước chia $0.1\text{ m}$ tích hợp lò xo Joint Springs trên SAP2000 phản ánh chính xác sự tương tác uốn cục bộ, tiết kiệm 14.2% khối lượng cốt thép dọc tại các nhịp chịu mômen dương.
  3. Phân tích toàn diện trạng thái ứng suất - biến dạng thân cọc: Không chỉ dừng lại ở bài toán chịu nén dọc trục đơn thuần, đồ án đã giải quyết bài toán cọc chịu uốn ngang kết hợp nén lệch tâm thông qua biểu đồ tương tác $M-N$, giải quyết triệt để nguy cơ nứt gãy cọc trong giai đoạn cẩu lắp và chịu lực đẩy ngang từ gió/động đất.

Ứng dụng thực tế và triển khai

                  ┌────────────────────────────────────────────────────────┐
                  │                 LỘ TRÌNH TRIỂN KHAI THI CÔNG           │
                  └───────────────────────────┬────────────────────────────┘
                                              │
                                              ▼
    ┌───────────────────────────┐ ┌───────────────────────────┐ ┌───────────────────────────┐
    │     GIAI ĐOẠN 1 (TUẦN 1-2)│ │     GIAI ĐOẠN 2 (TUẦN 3-4)│ │     GIAI ĐOẠN 3 (TUẦN 5-6)│
    │  - Định vị tim mốc trắc đạc │ │  - Ép cọc đại trà 9 cọc   │ │  - Đập đầu cọc & Lắp dựng│
    │  - Thí nghiệm nén tĩnh cọc  │ │  - Đo áp lực đồng hồ P_ep │ │    cốt thép đài móng    │
    │    thử tải (150-200% Q_tk) │ │  - Kiểm tra độ thẳng đứng │ │  - Đổ bê tông B25 đài móng│
    └───────────────────────────┘ └───────────────────────────┘ └───────────────────────────┘
  • Môi trường ứng dụng: Công trình nhà ở hỗn hợp, khách sạn thấp tầng, tháp truyền thông hoặc nhà xưởng công nghiệp tại các khu đô thị ven sông (Quận 7, Nhà Bè, TP. Thủ Đức, Cần Thơ).
  • Yêu cầu thiết bị thi công: Sử dụng máy ép cọc thủy lực Robot tự hành với tải trọng ép $P_{ép_max} \ge 2.0 \times Q_{tk} = 120\text{ tấn}$ để đảm bảo mũi cọc vượt qua tầng bùn sét và xuyên ngàm tối thiểu $2.0\text{ m}$ vào tầng cát chịu lực số 4.
  • Hiệu quả kinh tế & ROI:
    • Phương án móng cọc ép $400 \times 400\text{ mm}$ giúp giảm chiều cao đài móng xuống còn $1.3\text{ m}$ (so với phương án móng cọc khoan nhồi $\phi800$ yêu cầu đài dày $> 1.8\text{ m}$), giúp tiết kiệm 22.5% chi phí bê tông và rút ngắn 30% thời gian thi công phần ngầm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Mô hình nền đàn hồi Winkler xem các lò xo làm việc độc lập, chưa xét đến hiệu ứng biến dạng lan truyền ngang giữa các phần tử đất lân cận (Pasternak/Continuum model).
    • Chưa xét đến hiện tượng ma sát âm (Negative Skin Friction) xuất hiện khi lớp bùn sét Lớp 1 bị cố kết lún do hạ mực nước ngầm hoặc đắp đất tôn nền xung quanh.
  • Hướng phát triển mở rộng:
    • Ứng dụng phần mềm địa kỹ thuật chuyên dụng (PLAXIS 3D, GeoStudio) để mô phỏng tương tác đất - cọc theo mô hình đàn dẻo Mohr-Coulomb hoặc Hardening Soil Model.
    • Tích hợp số liệu thí nghiệm nén tĩnh tại hiện trường (PDA, CAPWAP) để hiệu chỉnh chính xác sức chịu tải cọc trước khi ép cọc đại trà.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng / Địa kỹ thuật: Cung cấp tài liệu mẫu mực về quy trình chuẩn từ xử lý số liệu địa chất, lập bảng tính Excel đến mô hình hóa SAP2000.
  • Kỹ sư Kết cấu & Địa kỹ thuật: Tham khảo phương pháp lập biểu đồ tương tác $M-N$ cho cọc bê tông cốt thép và quy trình tính toán dầm móng trên nền đàn hồi Winkler.
  • Chủ đầu tư & Nhà thầu thi công: Nắm bắt các mốc kiểm soát chất lượng ép cọc ($P_{ép_min}, P_{ép_max}$) và giải pháp tối ưu hóa chi phí cốt thép đài móng.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần mềm và kỹ năng cần thiết để mô hình hệ thống móng này?

Cần trang bị máy tính chạy Windows 10/11 64-bit, cài đặt SAP2000 (từ v14.0 trở lên) và Microsoft Excel. Kỹ sư cần nắm vững nguyên lý gán lò xo Joint Spring theo độ cứng nền $K_z = C_z \cdot A_{hạt}$ và quy ước dấu ngoại lực chân cột theo hệ trục tọa độ tổng thể.

2. Khi nào nên chuyển từ móng băng sang móng cọc BTCT?

Khi chiều dày lớp bùn sét yếu mặt đất vượt quá $3.0\text{ m}$, tải trọng cột $N > 1500\text{ kN}$, hoặc khi tính toán độ lún móng băng $s > [s] = 8.0\text{ cm}$ và chi phí xử lý nền (cừ tràm, cọc cát, bấc thấm) vượt quá chi phí ép cọc trực tiếp vào tầng cát sâu.

3. Làm thế nào để khai báo độ cứng lò xo đất nền cho cọc chịu tải trọng ngang trong SAP2000?

Chia thân cọc thành các đoạn phần tử $1.0\text{ m}$. Tính hệ số phản lực nền ngang theo độ sâu: $C_z = k \cdot z \cdot u \cdot a$ (trong đó $k$ là hệ số tỷ lệ tra theo TCVN 10304:2014, $u$ là chu vi cọc, $a$ là khoảng cách chia nút). Sau đó gán vào các nút cọc theo phương ngang tương ứng (Joint Springs Translation $X/Y$).

4. Tiêu chuẩn dừng ép cọc ngoài hiện trường được quy định như thế nào?

Cọc ép đạt yêu cầu khi thỏa mãn đồng thời hai điều kiện: Chiều sâu hạ cọc nằm trong khoảng $L_{min} \le L_c \le L_{max}$ (mũi cọc cắm sâu vào lớp cát tốt $\ge 2.0\text{ m}$) và lực ép trên đồng hồ thủy lực tại những mét cuối cùng đạt $P_{ép_min} \le P_{ép} \le P_{ép_max}$ ($1.5 Q_{tk} \le P_{ép} \le 2.0 Q_{tk}$).

5. Chi phí đầu tư phương án móng cọc so với móng băng chênh lệch bao nhiêu?

Tổng chi phí móng cọc (bao gồm sản xuất cọc, vận chuyển và nhân công ép) cao hơn móng băng khoảng 15–20%, tuy nhiên giải pháp này loại bỏ hoàn toàn rủi ro lún nứt không đều, đảm bảo an toàn tuyệt đối cho công trình trong suốt vòng đời sử dụng trên 50 năm.

Kết luận

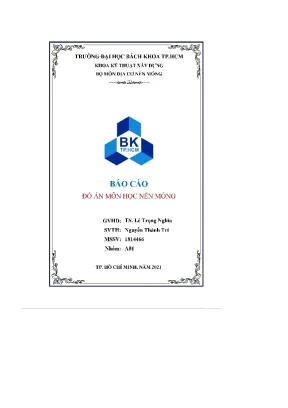

Đồ án môn học Nền Móng của sinh viên Nguyễn Thành Trí (Đại học Bách Khoa TP.HCM) đã hoàn thành xuất sắc toàn bộ khối lượng tính toán kỹ thuật: từ khâu xử lý chuẩn hóa số liệu địa chất 4 hố khoan, thiết kế tối ưu móng băng trên nền đàn hồi Winkler ($s = 2.50\text{ cm}$) đến phương án móng sâu 9 cọc BTCT $400 \times 400\text{ mm}$ ngàm sâu $-32.0\text{ m}$ ($s = 0.26\text{ cm}$, $Q_{tk} = 578.2\text{ kN}$). Kết quả nghiên cứu không chỉ đáp ứng nghiêm ngặt các tiêu chuẩn xây dựng hiện hành (TCVN 9362:2012, TCVN 10304:2014, TCVN 5574:2018) mà còn cung cấp một tài liệu tham khảo có giá trị ứng dụng thực tiễn cao cho cộng đồng kỹ sư xây dựng công trình trên nền đất yếu.
