BÀI TẬP PHẦN MỀM CÔNG NGHIỆP 1 – KHOA CƠ KHÍ VÀ ĐỘNG LỰC (TRƯỜNG ĐẠI HỌC ĐIỆN LỰC)

Tổng quan về giáo trình

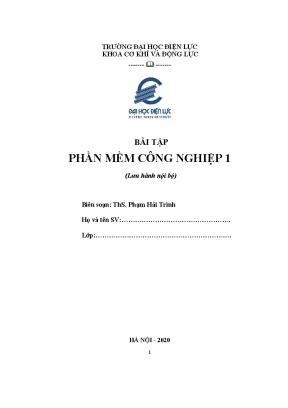

Tài liệu "Bài Tập Phần Mềm Công Nghiệp 1" do ThS. Phạm Hải Trình biên soạn năm 2020, được lưu hành nội bộ nhằm phục vụ công tác giảng dạy và thực hành cho sinh viên Khoa Cơ khí và Động lực thuộc Trường Đại học Điện Lực. Trong chương trình đào tạo kỹ sư cơ khí, học phần Phần mềm công nghiệp 1 giữ vị trí nền tảng, đóng vai trò cầu nối giữa lý thuyết vẽ kỹ thuật cơ bản và năng lực ứng dụng công nghệ thiết kế mô hình hóa 3D (Computer-Aided Design - CAD) trên máy tính.

Mục tiêu học tập của tài liệu tập trung vào việc trang bị cho sinh viên kỹ năng sử dụng công cụ thiết kế SolidWorks; cụ thể hóa các tiêu chuẩn kỹ thuật về vẽ phác thảo 2D (Sketching), xây dựng mô hình khối 3D (Part Modeling), quản lý ràng buộc hình học, kích thước và thiết lập bản vẽ kỹ thuật (Drafting) theo đúng tiêu chuẩn kỹ thuật Việt Nam (TCVN) và quốc tế (ISO).

Cấu trúc tài liệu được thiết kế theo phương pháp thực hành trực tiếp (hands-on practice). Thay vì diễn giải lý thuyết phần mềm thuần túy, tài liệu cung cấp hệ thống bản vẽ chi tiết cơ khí mẫu với đầy đủ kích thước hình học, ký hiệu dung sai, quy cách góc bo, đường kính lỗ gia công và khung tên kỹ thuật tiêu chuẩn. Điểm đặc thù của tài liệu là tính thực tiễn cao, bám sát các dạng chi tiết máy điển hình trong ngành chế tạo cơ khí, giúp người học chuyển đổi trực tiếp từ bản vẽ 2D sang mô hình tham số 3D.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Hệ thống bài tập trong tài liệu được phân bổ theo tiến trình nâng cao năng lực thao tác thiết kế trên phần mềm SolidWorks:

  1. Thiết lập môi trường làm việc và khung tên kỹ thuật tiêu chuẩn: Hướng dẫn xây dựng và chuẩn hóa khung tên bản vẽ kỹ thuật cơ khí theo kích thước thực tế (chiều dài chuẩn 140 mm, phân chia các ô thông tin kích thước 5 mm, 8 mm, 15 mm, 20 mm, 25 mm, 30 mm, 32 mm để thể hiện họ tên sinh viên, tên bản vẽ, mã số đề bài, tỷ lệ và đơn vị đo).
  2. Kỹ thuật phác thảo 2D (2D Sketching) và gán ràng buộc tham số: Thực hành vẽ các biên dạng hình học phẳng phức tạp; xác định tâm, đường sinh, trục đối xứng; thiết lập các mối quan hệ hình học (tiếp tuyến - Tangent, đồng tâm - Concentric, vuông góc - Perpendicular, trùng phùng - Coincident) và gán kích thước định vị (Smart Dimension).
  3. Mô hình hóa chi tiết dạng tấm và dập phẳng (Bài tập mã hiệu A.03 và tương đương): Thiết kế các chi tiết cơ khí có biên dạng cong và mảng lỗ định hình; thực hiện các thao tác bo tròn góc ($R9, R10, R21, R30$), tạo vát mép, xử lý cụm lỗ đơn và lỗ phân bố ($4 \times \text{lỗ } \varnothing 12$, lỗ định vị $\varnothing 20$, rãnh thoát kích thước $15 \times 30$, các khoảng cách định vị $25, 26, 27, 29, 48, 50, 60, 75, 100, 120\text{ mm}$).
  4. Các lệnh tạo hình khối 3D cơ bản và nâng cao: Ứng dụng nhóm lệnh đùn khối (Extruded Boss/Base), cắt khối (Extruded Cut), xoay khối (Revolved Boss/Base), quét biên dạng (Swept Boss/Base) và tạo lỗ tiêu chuẩn (Hole Wizard).
  5. Mô hình hóa chi tiết cơ khí phức hợp và chi tiết dạng khối - trục: Thực hiện các bài tập dựng hình chi tiết máy có gân tăng cứng, góc vát công nghệ, góc nghiêng thoát khuôn và các bề mặt tiếp xúc cong đa chiều.
  6. Xuất bản vẽ kỹ thuật 2D (Drafting) từ mô hình 3D: Bố trí các hình chiếu chính, hình chiếu phụ, hình cắt (Section View), trích chi tiết (Detail View); ghi kích thước, dung sai hình học và độ nhám bề mặt hoàn thiện.

Kiến thức nền tảng được xây dựng

Tài liệu củng cố và hệ thống hóa các nền tảng lý thuyết kỹ thuật bao gồm:

  • Lý thuyết hình học họa hình và vẽ kỹ thuật cơ khí: Nguyên lý các phép chiếu vuông góc, phương pháp biểu diễn vật thể ba chiều lên mặt phẳng 2D, các quy ước tiêu chuẩn về nét vẽ, đường tâm, đường trục và đường gióng kích thước.
  • Nguyên lý thiết kế mô hình tham số (Parametric Modeling): Bản chất của việc liên kết các thông số kích thước và ràng buộc quan hệ hình học, đảm bảo khi thay đổi kích thước cục bộ (ví dụ: thay đổi $\varnothing 12$ lên $\varnothing 15$ hoặc bán kính $R21$), mô hình 3D tự động cập nhật mà không làm phá vỡ cấu trúc tổng thể.
  • Quy chuẩn định danh và trình bày bản vẽ kỹ thuật: Tiêu chuẩn hóa các bảng thông số kỹ thuật, khung tên bản vẽ, tỷ lệ xích và phân vùng dữ liệu kỹ thuật theo TCVN và ISO.

Kỹ năng phát triển

Thông qua hệ thống bài tập, sinh viên phát triển các kỹ năng chuyên môn:

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác các thanh công cụ trên SolidWorks; làm chủ các chuỗi lệnh tạo hình 2D/3D; quản lý cây lịch sử thiết kế (FeatureManager Design Tree) một cách logic, dễ hiệu chỉnh.
  • Kỹ năng phân tích (Analytical skills): Khả năng đọc, bóc tách và phân tích bản vẽ kỹ thuật; xác định gốc tọa độ tối ưu, phân tích chuỗi kích thước công nghệ và dự đoán các bước dựng hình hợp lý nhất để tối ưu hóa thời gian thiết kế.
  • Năng lực thực hành thực tế (Practical competencies): Kỹ năng kiểm soát bậc tự do của bản phác (đưa bản vẽ về trạng thái Fully Defined); kỹ năng xử lý xung đột kích thước (Over-defined); kỹ năng tạo lập hồ sơ bản vẽ hoàn chỉnh phục vụ cho quá trình gia công chế tạo.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Tài liệu áp dụng phương pháp đào tạo định hướng thực hành (Practice-oriented approach) và giải quyết vấn đề (Problem-based learning). Giảng viên đóng vai trò định hướng quy trình dựng hình chuẩn, phân tích các lỗi sai phổ biến khi tạo ràng buộc hình học; sinh viên trực tiếp thao tác trên máy trạm để tái hiện lại các vật thể cơ khí từ hệ thống đề bài được cung cấp.

Cấu trúc bài tập và bài tập tình huống

Hệ thống bài tập được phân loại theo mức độ phức tạp tăng dần:

  • Bài tập mức độ 1: Dựng khung tên, luyện tập các lệnh vẽ phác 2D cơ bản với các đường thẳng, cung tròn, elip, đường spline.
  • Bài tập mức độ 2: Dựng các chi tiết dạng phẳng, chi tiết đối xứng, chi tiết có nhiều góc bo tròn liên tiếp ($R9, R10, R21, R30$) và cụm lỗ định vị (bài tập mã hiệu A.03).
  • Bài tập mức độ 3: Xây dựng vật thể 3D nguyên khối, các chi tiết có hốc, rãnh then, gờ và lỗ khoét phức hợp.
  • Bài tập mức độ 4: Chuyển đổi mô hình 3D sang bản vẽ chế tạo 2D hoàn chỉnh có đầy đủ khung tên và bảng kê chi tiết.

Phương pháp đánh giá

  • Đánh giá thường xuyên: Kiểm tra tiến độ thực hiện bài tập trực tiếp trên lớp; đánh giá tính chuẩn xác của các bản phác thảo (trạng thái Fully Defined) và tính hợp lý của cây lịch sử thiết kế (Feature Tree).
  • Đánh giá định kỳ: Bài kiểm tra kỹ năng dựng hình trực tiếp trên máy tính trong thời gian quy định (tạo mô hình 3D từ bản vẽ 2D cho trước hoặc ngược lại).
  • Đánh giá kết thúc học phần: Đồ án môn học hoặc bài thi thực hành tổng hợp bao gồm mô hình hóa chi tiết và xuất bản vẽ gia công.

Hướng dẫn tự học

  1. Nghiên cứu kỹ bản vẽ 2D mẫu, xác định gốc tọa độ $(0,0,0)$ và các trục đối xứng của chi tiết trước khi bắt đầu tạo bản phác thảo (Sketch).
  2. Luôn áp dụng đầy đủ các ràng buộc hình học (Relations) trước khi gán kích thước (Dimensions) để tránh lỗi vỡ hình khi thay đổi thông số.
  3. Chia nhỏ chi tiết thành các khối hình học cơ bản để lựa chọn lệnh dựng hình (Feature) tương ứng; ưu tiên các lệnh tạo khối chính trước khi thực hiện các lệnh cắt, khoét lỗ, bo tròn (Fillet) hay vát mép (Chamfer).

Điểm nổi bật và cập nhật

  • Tính thực tế và chuẩn hóa học thuật: Tài liệu do ThS. Phạm Hải Trình trực tiếp biên soạn năm 2020 cho Khoa Cơ khí và Động lực – Trường Đại học Điện Lực, bám sát khung chương trình đào tạo tín chỉ, loại bỏ các lý thuyết phần mềm dàn trải để tập trung hoàn toàn vào kỹ năng vẽ thực tế.
  • Tập trung vào hệ thống bài tập thực hành tham số: Toàn bộ dữ liệu bài tập (như kích thước tấm $120 \times 60\text{ mm}$, các cung lượn $R9, R21, R30$, các khoảng cách $15, 25, 26, 27, 29, 30, 48, 50, 75, 100\text{ mm}$, nhóm lỗ $\varnothing 12, \varnothing 20$) đều được tính toán chính xác, phản ánh kích thước thực của các chi tiết máy trong chế tạo cơ khí.
  • Tích hợp khung tên kỹ thuật chuyên ngành: Đưa bài tập thiết kế khung tên SolidWorks kích thước tiêu chuẩn ($140\text{ mm}$) ngay từ phần đầu, rèn luyện cho sinh viên tác phong công nghiệp và thói quen trình bày bản vẽ kỹ thuật chuyên nghiệp theo đúng biểu mẫu đào tạo của nhà trường.
  • Cầu nối ứng dụng công nghiệp: Các dạng bài tập mô phỏng trực tiếp các kết cấu cơ khí thực tế như tấm đế, bích gá, thân hộp giảm tốc, càng gạt, giúp sinh viên sẵn sàng tiếp cận với các phần mềm CAE (phân tích phần tử hữu hạn) và CAM (lập trình gia công CNC) trong các học phần tiếp theo.

Đối tượng sử dụng giáo trình

  • Sinh viên ngành Kỹ thuật Cơ khí, Kỹ thuật Cơ điện tử, Kỹ thuật Ô tô: Sử dụng làm tài liệu học tập và thực hành chính khóa cho học phần Phần mềm công nghiệp 1 (thường được giảng dạy vào năm thứ 2 hoặc đầu năm thứ 3 trong chương trình đại học).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Vẽ kỹ thuật cơ khí, Hình họa, Dung sai và Lắp ghép, Cơ sở công nghệ chế tạo máy để có đủ khả năng đọc hiểu ký hiệu bản vẽ và tư duy hình không gian.
  • Giảng viên chuyên ngành Cơ khí: Sử dụng làm tài liệu hướng dẫn giảng dạy tại phòng máy tính, làm ngân hàng đề thi thực hành, đề bài tập lớn và bài tập kiểm tra định kỳ.
  • Kỹ thuật viên và kỹ sư thực tập: Tài liệu là nguồn bài tập mẫu để tự rèn luyện kỹ năng dựng hình CAD 2D/3D trên phần mềm SolidWorks phục vụ công việc thiết kế cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên đại học khối ngành kỹ thuật cơ khí, động lực, cơ điện tử tại Trường Đại học Điện Lực và người học cần tài liệu bài tập thực hành CAD/SolidWorks có cấu trúc chuẩn mực.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức về hình học họa hình, vẽ kỹ thuật cơ khí (các hình chiếu, hình cắt, mặt cắt) và nguyên lý ghi kích thước tiêu chuẩn để có thể đọc hiểu chính xác các thông số trên bản vẽ đề bài.

3. Điểm khác biệt của tài liệu này so với các tài liệu khác là gì?

Tài liệu không phân tích lý thuyết giao diện dàn trải mà đi thẳng vào hệ thống đề bài bản vẽ kỹ thuật cụ thể với đầy đủ kích thước, yêu cầu kỹ thuật và khung tên chuẩn, tập trung tối đa vào việc rèn luyện thao tác thực chiến trên phần mềm.

4. Làm sao để tự học hiệu quả với tập bài tập này?

Người học nên tuân thủ quy trình: đọc bản vẽ $\rightarrow$ xác định gốc tọa độ $\rightarrow$ dựng phác thảo 2D với đầy đủ ràng buộc (Fully Defined) $\rightarrow$ tạo khối 3D $\rightarrow$ thực hiện các thao tác hoàn thiện (Fillet/Chamfer) $\rightarrow$ đo kiểm tra thể tích/kích thước mô hình.

5. Có tài liệu bổ trợ nào cần sử dụng kèm theo?

Nên kết hợp tài liệu này cùng Sổ tay thiết kế cơ khí, Tiêu chuẩn Việt Nam về bản vẽ kỹ thuật (TCVN), và tài liệu lý thuyết hướng dẫn sử dụng các lệnh của phần mềm SolidWorks do Khoa ban hành.

Kết luận

Tài liệu "Bài Tập Phần Mềm Công Nghiệp 1" của ThS. Phạm Hải Trình (Khoa Cơ khí và Động lực, Trường Đại học Điện Lực) là tài liệu học tập định hướng thực hành cô đọng, cung cấp hệ thống bài tập thiết kế CAD chuẩn xác và bám sát thực tế sản xuất cơ khí.
