Tổng quan nghiên cứu

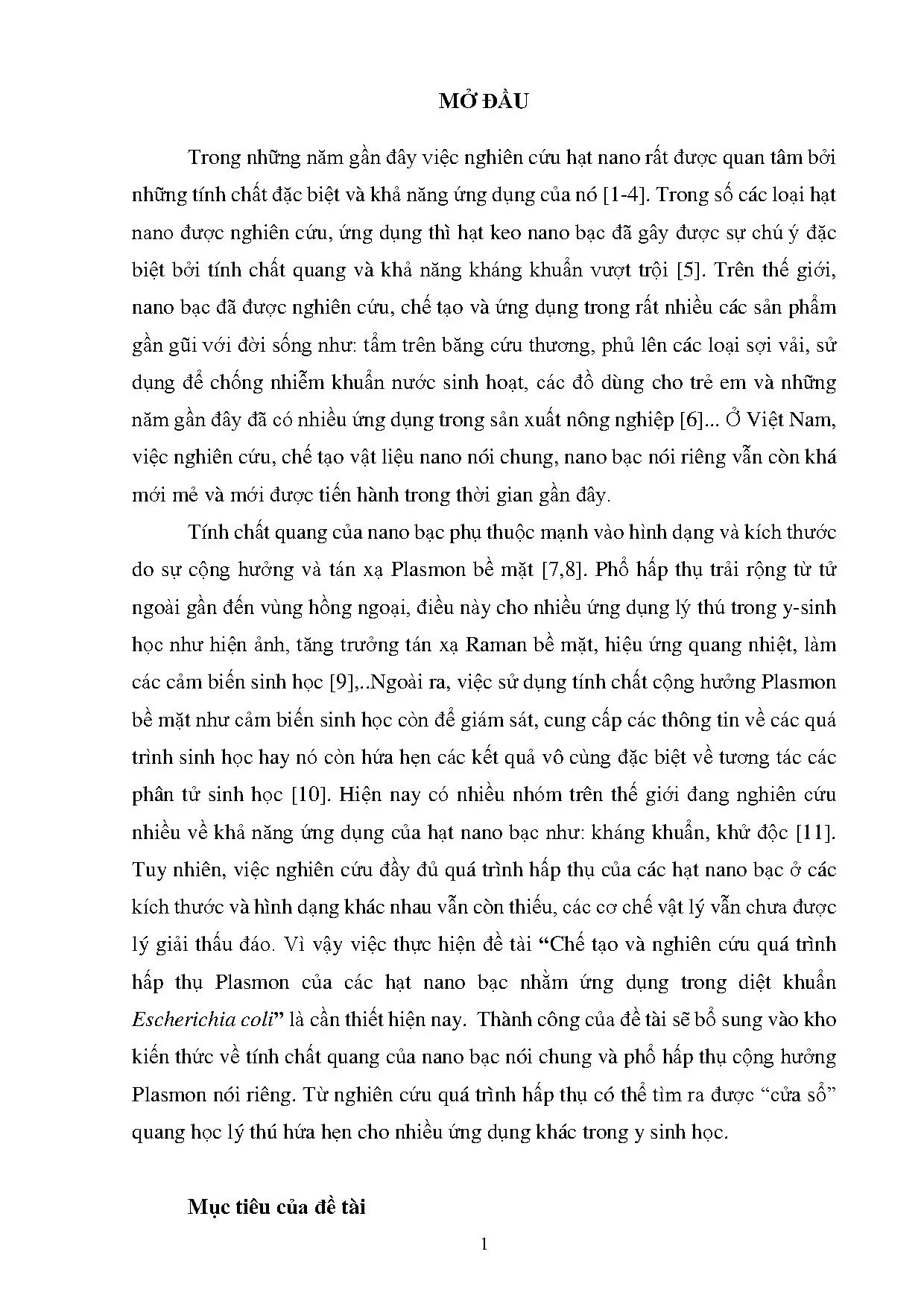

Trong những năm gần đây, nghiên cứu về hạt nano bạc (AgNPs) đã thu hút sự quan tâm lớn do tính chất quang học đặc biệt và khả năng kháng khuẩn vượt trội của chúng. Trên thế giới, nano bạc được ứng dụng rộng rãi trong y sinh học, sản xuất nông nghiệp, và các sản phẩm tiêu dùng như băng cứu thương, sợi vải kháng khuẩn, và xử lý nước sinh hoạt. Ở Việt Nam, nghiên cứu về vật liệu nano bạc còn khá mới mẻ nhưng đang phát triển nhanh chóng. Tính chất quang của nano bạc phụ thuộc mạnh vào kích thước và hình dạng hạt do hiệu ứng cộng hưởng Plasmon bề mặt (SPR), với phổ hấp thụ trải rộng từ vùng tử ngoại gần đến hồng ngoại, mở ra nhiều ứng dụng trong cảm biến sinh học và diệt khuẩn.

Mục tiêu chính của luận văn là chế tạo và nghiên cứu quá trình hấp thụ cộng hưởng Plasmon của các hạt nano bạc dạng cầu và đĩa dẹt tam giác, đồng thời thử nghiệm hoạt tính kháng khuẩn đối với vi khuẩn Escherichia coli (E. coli). Phạm vi nghiên cứu tập trung vào chế tạo hạt nano bạc bằng phương pháp hóa ướt sử dụng Sodium citrate và Sodium borohydride làm tác nhân khử, cùng phương pháp cảm quang dùng đèn LED để tạo hạt nano dạng đĩa tam giác. Nghiên cứu được thực hiện trong điều kiện phòng thí nghiệm với các thiết bị hiện đại như kính hiển vi điện tử truyền qua (TEM), phổ hấp thụ UV-Vis, phổ hồng ngoại (FTIR) và nhiễu xạ tia X (XRD).

Ý nghĩa của nghiên cứu thể hiện qua việc bổ sung kiến thức về tính chất quang học của nano bạc, đặc biệt là phổ hấp thụ Plasmon bề mặt, đồng thời phát triển các vật liệu nano bạc có khả năng diệt khuẩn hiệu quả, góp phần ứng dụng trong y sinh học và sản xuất nông nghiệp. Kết quả nghiên cứu cũng cung cấp cơ sở khoa học cho việc điều chỉnh kích thước, hình dạng và điều kiện chế tạo nhằm tối ưu hóa hiệu suất kháng khuẩn của hạt nano bạc.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính để giải thích hiện tượng hấp thụ Plasmon bề mặt của hạt nano bạc:

  • Lý thuyết Mie: Mô tả sự tán xạ ánh sáng của các hạt nano dạng cầu nhỏ so với bước sóng ánh sáng. Lý thuyết này cho phép tính toán thiết diện tán xạ và hấp thụ, đồng thời giải thích sự phụ thuộc của phổ hấp thụ vào kích thước hạt. Đặc biệt, hiệu ứng cộng hưởng Plasmon bề mặt được mô tả qua điều kiện thỏa mãn hằng số điện môi của hạt và môi trường xung quanh.

  • Lý thuyết Gans: Mở rộng lý thuyết Mie cho các hạt nano có hình dạng không đối xứng như hình elip hoặc đĩa dẹt. Lý thuyết này giải thích sự phân tách phổ hấp thụ thành các đỉnh khác nhau tương ứng với dao động Plasmon theo các trục khác nhau của hạt, đặc biệt quan trọng trong việc mô hình hóa phổ hấp thụ của các hạt nano bạc dạng đĩa tam giác.

Ba khái niệm chính được sử dụng trong nghiên cứu gồm:

  • Cộng hưởng Plasmon bề mặt (SPR): Dao động tập thể của các điện tử tự do trên bề mặt hạt nano khi tương tác với ánh sáng.
  • Thiết diện tán xạ và hấp thụ: Đại lượng biểu thị khả năng hấp thụ và tán xạ ánh sáng của hạt nano.
  • Hiệu suất tán xạ và hấp thụ: Tỷ lệ giữa thiết diện tán xạ/hấp thụ và diện tích bề mặt hạt, dùng để đánh giá hiệu quả quang học của hạt nano.

Phương pháp nghiên cứu

Nghiên cứu được thực hiện chủ yếu bằng phương pháp thực nghiệm với các bước chính:

  • Nguồn dữ liệu:

    • Hạt nano bạc dạng cầu được chế tạo bằng phương pháp khử hóa học sử dụng Sodium citrate (TSC) làm tác nhân khử và ổn định.
    • Hạt nano bạc dạng đĩa tam giác được chế tạo bằng phương pháp cảm quang sử dụng đèn LED bước sóng 532 nm kích thích phản ứng quang hóa trong dung dịch chứa AgNO3, TSC và Sodium borohydride (NaBH4).

  • Phương pháp phân tích:

    • Phổ hấp thụ UV-Vis để xác định phổ hấp thụ Plasmon và đánh giá kích thước, hình dạng hạt.
    • Kính hiển vi điện tử truyền qua (TEM) để quan sát hình thái và phân bố kích thước hạt nano.
    • Phổ hồng ngoại (FTIR) để xác định các nhóm chức năng và tương tác hóa học trên bề mặt hạt nano.
    • Nhiễu xạ tia X (XRD) để phân tích cấu trúc tinh thể của hạt nano bạc.

  • Timeline nghiên cứu:

    • Chế tạo hạt nano bạc dạng cầu và khảo sát ảnh hưởng của các tham số như tỷ lệ mol TSC/AgNO3, thời gian phản ứng, pH môi trường.
    • Chế tạo hạt nano bạc dạng đĩa tam giác bằng phương pháp cảm quang với các điều kiện chiếu sáng LED khác nhau và lượng TSC thay đổi.
    • Thử nghiệm hoạt tính kháng khuẩn đối với vi khuẩn E. coli bằng phương pháp đục lỗ trên đĩa Petri.

  • Cỡ mẫu và chọn mẫu:

    • Các mẫu hạt nano bạc được tổng hợp với kích thước từ khoảng 11 nm đến 40 nm, phân bố đồng đều.
    • Vi khuẩn E. coli được sử dụng làm đối tượng thử nghiệm kháng khuẩn, với số lượng khoảng 7.9 x 10^7 tế bào trên bề mặt môi trường nuôi cấy.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của tỷ lệ mol TSC/AgNO3 đến đặc tính hạt nano bạc dạng cầu:

    • Phổ hấp thụ UV-Vis cho thấy đỉnh hấp thụ Plasmon bề mặt nằm trong khoảng 420-427 nm, đặc trưng cho hạt nano bạc dạng cầu.
    • Cường độ đỉnh hấp thụ tăng khi tỷ lệ mol TSC/AgNO3 tăng đến 5:1 hoặc 8:1, sau đó giảm do hiện tượng kết đám hạt nano.
    • Tỷ lệ mol tối ưu được xác định là 5:1 hoặc 8:1 để tạo ra hạt nano bạc đồng đều với kích thước trung bình khoảng 40 nm.

  2. Ảnh hưởng của thời gian phản ứng:

    • Cường độ đỉnh hấp thụ Plasmon tăng nhanh trong 15 phút đầu, sau đó ổn định từ 25 đến 42 phút, cho thấy quá trình tạo mầm và tăng trưởng hạt hoàn thành trong khoảng 25 phút.
    • Kích thước hạt nano bạc không thay đổi đáng kể trong khoảng thời gian này, duy trì đồng đều ở khoảng 40 nm.

  3. Ảnh hưởng của pH môi trường:

    • Ở pH thấp (1.53 - 2.1), cường độ hấp thụ Plasmon rất thấp, hạt nano bạc bị kết đám và không ổn định.
    • Ở pH trung tính và kiềm (pH > 8), hạt nano bạc ổn định với cường độ hấp thụ cao và màu sắc dung dịch đặc trưng.
    • Điều này cho thấy môi trường kiềm hoặc trung tính phù hợp để duy trì tính ổn định của hạt nano bạc.

  4. Chế tạo hạt nano bạc dạng đĩa tam giác bằng phương pháp cảm quang:

    • Phổ hấp thụ UV-Vis của các hạt nano mầm có đỉnh hấp thụ đơn ở 412 nm, tương ứng với hạt dạng cầu kích thước khoảng 11 nm.
    • Khi chiếu sáng bằng đèn LED, phổ hấp thụ xuất hiện thêm các đỉnh ở 329 nm và 583 nm, đặc trưng cho các dao động Plasmon tứ cực và lưỡng cực của hạt nano dạng đĩa tam giác.
    • Kích thước cạnh đĩa nano tăng dần theo thời gian chiếu sáng, với kích thước lớn nhất khoảng 32 nm.
    • Màu sắc dung dịch biến đổi từ vàng nhạt sang xanh đậm, phù hợp với sự phát triển hình thái học của hạt nano.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy sự phụ thuộc rõ rệt của tính chất quang học và kích thước hạt nano bạc vào các điều kiện chế tạo như tỷ lệ mol chất khử, thời gian phản ứng và pH môi trường. Lý thuyết Mie và Gans được áp dụng thành công để giải thích các hiện tượng hấp thụ Plasmon bề mặt quan sát được, đặc biệt là sự xuất hiện các đỉnh hấp thụ đa bậc trong hạt nano dạng đĩa tam giác.

So sánh với các nghiên cứu trước đây, kết quả về tỷ lệ mol TSC/AgNO3 tối ưu và ảnh hưởng của pH phù hợp với báo cáo của các nhà khoa học khác, khẳng định tính ổn định và hiệu quả của phương pháp khử hóa học trong tổng hợp hạt nano bạc. Phương pháp cảm quang dùng đèn LED cho phép điều khiển hình dạng và kích thước hạt nano bạc một cách linh hoạt, mở ra tiềm năng ứng dụng trong các lĩnh vực y sinh và nông nghiệp.

Dữ liệu có thể được trình bày qua các biểu đồ phổ hấp thụ UV-Vis thể hiện sự thay đổi cường độ và vị trí đỉnh hấp thụ theo các tham số chế tạo, cùng với ảnh TEM minh họa hình dạng và phân bố kích thước hạt nano. Bảng tổng hợp các điều kiện phản ứng và kết quả kích thước hạt cũng giúp minh bạch hóa quá trình tối ưu hóa quy trình chế tạo.

Đề xuất và khuyến nghị

  1. Tối ưu hóa tỷ lệ mol chất khử TSC/AgNO3:

    • Đề xuất sử dụng tỷ lệ mol 5:1 hoặc 8:1 để đảm bảo kích thước hạt nano bạc đồng đều và hiệu suất hấp thụ Plasmon cao.
    • Thời gian thực hiện phản ứng khoảng 25 phút để hoàn thành quá trình tạo mầm và tăng trưởng hạt.

  2. Điều chỉnh pH môi trường:

    • Khuyến nghị duy trì pH môi trường ở mức trung tính hoặc kiềm (pH > 8) để tăng tính ổn định của hạt nano bạc, tránh hiện tượng kết đám và giảm hiệu quả kháng khuẩn.
    • Chủ thể thực hiện: các phòng thí nghiệm và nhà sản xuất vật liệu nano.

  3. Ứng dụng phương pháp cảm quang với đèn LED:

    • Sử dụng chiếu sáng LED bước sóng 532 nm để điều khiển hình dạng hạt nano bạc, đặc biệt là tạo hạt dạng đĩa tam giác với kích thước cạnh có thể điều chỉnh theo thời gian chiếu sáng.
    • Thời gian chiếu sáng từ 1 đến 4 giờ tùy theo yêu cầu kích thước và hình dạng.

  4. Thử nghiệm và ứng dụng kháng khuẩn:

    • Áp dụng các hạt nano bạc chế tạo được trong thử nghiệm diệt khuẩn E. coli để đánh giá hiệu quả thực tế, từ đó phát triển các sản phẩm kháng khuẩn trong y sinh và nông nghiệp.
    • Đề xuất nghiên cứu tiếp tục về độc tính và ảnh hưởng lâu dài của nano bạc đối với môi trường và sức khỏe con người.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và sinh viên ngành vật liệu nano và hóa học:

    • Học hỏi quy trình chế tạo hạt nano bạc, phương pháp phân tích tính chất quang học và cấu trúc vật liệu.
    • Áp dụng kiến thức để phát triển các vật liệu nano mới với tính năng cải tiến.

  2. Chuyên gia y sinh và công nghệ sinh học:

    • Tìm hiểu về ứng dụng của nano bạc trong kháng khuẩn, cảm biến sinh học và các thiết bị y tế.
    • Nghiên cứu cơ chế tác động và tối ưu hóa hiệu quả diệt khuẩn của hạt nano bạc.

  3. Doanh nghiệp sản xuất vật liệu nano và sản phẩm kháng khuẩn:

    • Áp dụng quy trình chế tạo và điều kiện tối ưu để sản xuất hạt nano bạc chất lượng cao, ổn định.
    • Phát triển các sản phẩm ứng dụng trong y tế, nông nghiệp và công nghiệp tiêu dùng.

  4. Người làm công tác quản lý và chính sách khoa học công nghệ:

    • Hiểu rõ tiềm năng và thách thức trong nghiên cứu và ứng dụng vật liệu nano bạc.
    • Định hướng phát triển công nghệ và chính sách hỗ trợ nghiên cứu, sản xuất vật liệu nano an toàn và hiệu quả.

Câu hỏi thường gặp

  1. Nano bạc có độc hại cho con người không?
    Nghiên cứu cho thấy nano bạc với liều lượng hợp lý không gây độc hại cho con người và được xem là an toàn trong các ứng dụng y sinh. Ví dụ, một nghiên cứu tại Đại học Y khoa Odense khẳng định nano bạc không tương tác mạnh với cơ thể người.

  2. Tại sao kích thước hạt nano bạc lại quan trọng?
    Kích thước nhỏ làm tăng tỷ lệ diện tích bề mặt trên thể tích, giúp hạt nano tương tác hiệu quả hơn với vi khuẩn, nâng cao khả năng kháng khuẩn. Hạt nano bạc kích thước khoảng 40 nm được chứng minh có hiệu quả cao trong nghiên cứu này.

  3. Phương pháp nào được sử dụng để chế tạo hạt nano bạc?
    Luận văn sử dụng phương pháp khử hóa học với Sodium citrate và Sodium borohydride, cùng phương pháp cảm quang dùng đèn LED để điều khiển hình dạng hạt nano bạc dạng đĩa tam giác.

  4. Làm thế nào để kiểm tra kích thước và hình dạng hạt nano bạc?
    Kính hiển vi điện tử truyền qua (TEM) được sử dụng để quan sát hình thái và phân bố kích thước hạt nano bạc với độ phân giải cao đến 0.2 nm.

  5. Nano bạc có thể ứng dụng trong lĩnh vực nào?
    Nano bạc được ứng dụng trong y sinh học (kháng khuẩn, cảm biến sinh học), sản xuất nông nghiệp (phòng trị bệnh cây trồng), công nghiệp tiêu dùng (quần áo, khẩu trang, mỹ phẩm) và xử lý môi trường (khử mùi, diệt khuẩn nước).

Kết luận

  • Đã thành công trong việc chế tạo hạt nano bạc dạng cầu và đĩa tam giác với kích thước đồng đều, sử dụng phương pháp khử hóa học và cảm quang.
  • Xác định được tỷ lệ mol TSC/AgNO3 tối ưu (5:1 hoặc 8:1), thời gian phản ứng (25 phút) và pH môi trường (trung tính hoặc kiềm) để tạo hạt nano bạc ổn định và hiệu quả.
  • Phổ hấp thụ Plasmon bề mặt được phân tích chi tiết, phù hợp với lý thuyết Mie và Gans, giải thích sự phụ thuộc của phổ vào kích thước và hình dạng hạt.
  • Thử nghiệm kháng khuẩn với vi khuẩn E. coli cho thấy hạt nano bạc có khả năng diệt khuẩn hiệu quả, mở ra tiềm năng ứng dụng trong y sinh và nông nghiệp.
  • Đề xuất các bước tiếp theo bao gồm mở rộng nghiên cứu về độc tính, ứng dụng thực tế và phát triển sản phẩm nano bạc thương mại.

Call-to-action: Các nhà nghiên cứu và doanh nghiệp được khuyến khích áp dụng quy trình và kết quả nghiên cứu này để phát triển các sản phẩm nano bạc chất lượng cao, đồng thời tiếp tục nghiên cứu mở rộng nhằm nâng cao hiệu quả và an toàn trong ứng dụng thực tiễn.
