Tổng quan nghiên cứu

Nhu cầu tiêu thụ điện năng tại các quốc gia đang phát triển duy trì mức tăng trưởng ấn tượng từ 8% đến 12% mỗi năm, đặt ra thách thức gay gắt đối với năng lực truyền tải của hệ thống điện. Sự phân bố phụ tải không đồng đều giữa các vùng miền khiến trào lưu công suất liên tục biến động, dẫn đến hiện tượng khoảng 15% đến 25% các tuyến đường dây rơi vào tình trạng quá tải cục bộ trong khi nhiều tuyến khác chỉ vận hành ở mức 40% đến 50% công suất định mức. Việc xây dựng mới các tuyến đường dây đòi hỏi vốn đầu tư hàng trăm triệu USD cùng thời gian kéo dài từ 3 đến 5 năm, do đó bài toán phân bố công suất tối ưu (Optimal Power Flow - OPF) trở thành giải pháp sống còn giúp hệ thống vận hành an toàn và tiết kiệm nhất trên nền tảng hạ tầng hiện hữu.

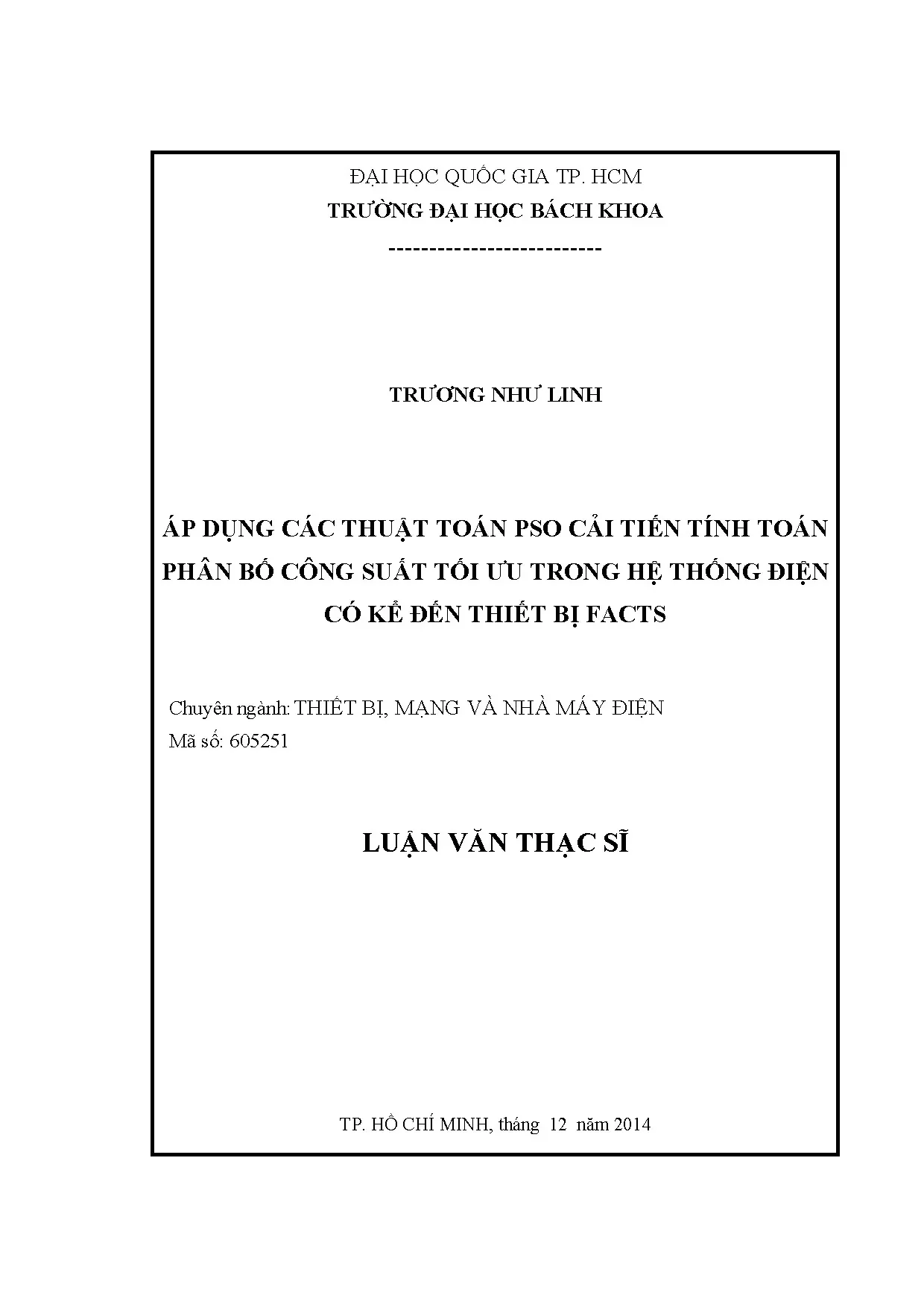

Luận văn thạc sĩ của tác giả Trương Như Linh, thực hiện dưới sự hướng dẫn khoa học của Tiến sĩ Võ Ngọc Điều tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh, tập trung nghiên cứu áp dụng các thuật toán tối ưu bầy đàn cải tiến (IPSO), trọng tâm là thuật toán Pseudo-Gradient PSO (PGPSO), kết hợp định vị và điều khiển các thiết bị truyền tải điện xoay chiều linh hoạt (FACTS gồm TCSC, SVC và TCPS). Nghiên cứu được triển khai thực nghiệm từ tháng 7 năm 2014 đến tháng 12 năm 2014 trên các hệ thống điện chuẩn IEEE 30 nút, IEEE 57 nút và IEEE 118 nút. Kết quả đạt được mang ý nghĩa kinh tế - kỹ thuật thiết thực, giúp cắt giảm tổng chi phí nhiên liệu phát điện từ 0,45% đến 3,26%, đồng thời giảm tổn thất công suất tác dụng trên đường dây từ 10% đến 13,27%, góp phần nâng cao giới hạn an ninh vận hành hệ thống điện trong điều kiện thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết bài toán phân bố công suất tối ưu phi tuyến được khởi xướng từ năm 1962 bởi Carpentier, hướng tới mục tiêu cực tiểu hóa hàm chi phí nhiên liệu máy phát dạng bậc hai và hàm chi phí phi lồi có xét đến hiệu ứng điểm van (valve-point loading effect). Khung lý thuyết tích hợp ba mô hình thiết bị FACTS nòng cốt: thiết bị bù ngang SVC (Static Var Compensator) điều chỉnh điện áp nút và bơm công suất phản kháng từ âm 100 MVAR đến dương 100 MVAR; thiết bị bù dọc TCSC (Thyristor Controlled Series Capacitor) kiểm soát điện kháng đường dây trong khoảng 0% đến 80% giá trị tự nhiên; và thiết bị dịch pha TCPS (Thyristor Controlled Phase Shifter) điều chỉnh góc lệch pha điện áp từ âm 10 độ đến dương 10 độ.

Bên cạnh đó, lý thuyết tối ưu hóa bầy đàn (PSO) do Kennedy và Eberhart đề xuất năm 1995 được mở rộng thành thuật toán Pseudo-Gradient PSO (PGPSO). Thuật toán này tích hợp hệ số co và kỹ thuật định hướng vector vận tốc theo độ dốc giả định (pseudo-gradient), giúp các hạt cá thể bứt phá khỏi các điểm cực trị cục bộ. Đồng thời, lý thuyết đồ thị với thuật toán lát cắt cực tiểu (min-cut) và luồng cực đại (max-flow) được ứng dụng làm nền tảng toán học để xác định chính xác tập hợp các nhánh đường dây xung yếu cần ưu tiên lắp đặt thiết bị TCSC.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu kiểm chuẩn quốc tế từ các hệ thống điện tiêu chuẩn của IEEE, bao gồm 4 cấu hình: hệ thống IEEE 30 nút với 6 máy phát và 41 nhánh, hệ thống IEEE 30 nút hiệu chỉnh nghẽn mạch, hệ thống IEEE 57 nút với 7 máy phát và 80 nhánh, và hệ thống quy mô lớn IEEE 118 nút với 54 máy phát và 186 nhánh. Cỡ mẫu thực nghiệm được thiết lập với 50 lần chạy độc lập cho mỗi kịch bản tính toán nhằm đảm bảo tính ngẫu nhiên và độ tin cậy thống kê ở mức ý nghĩa 95%.

Phương pháp phân tích được thực hiện bằng cách kết hợp thuật toán PGPSO viết trên nền tảng phần mềm kỹ thuật số với phương pháp giải trào lưu công suất Newton-Raphson để kiểm tra ràng buộc đẳng thức và bất đẳng thức tại mỗi thế hệ. Lý do lựa chọn PGPSO thay vì các phương pháp toán học truyền thống là vì bài toán OPF khi có mặt thiết bị FACTS và hiệu ứng điểm van trở thành bài toán tối ưu phi lồi, chứa nhiều biến điều khiển rời rạc (nấc phân áp máy biến áp, bước đóng cắt tụ bù) và biến liên tục phức tạp. Toàn bộ quá trình thu thập dữ liệu, lập trình mô phỏng và kiểm chứng kết quả được thực hiện theo tiến độ nghiêm ngặt trong 5 tháng, từ ngày 07/07/2014 đến ngày 07/12/2014.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, thuật toán PGPSO chứng minh tính vượt trội về độ chính xác kinh tế. Trên mạng IEEE 30 nút với hàm chi phí nhiên liệu bậc hai, PGPSO tìm được điểm vận hành tối ưu với tổng chi phí 800,48 $/h, tiết kiệm hơn 0,45% so với thuật toán di truyền GA (đạt 802,06 $/h) và thấp hơn 1,37 $/h so với thuật toán bầy đàn cơ bản (801,85 $/h). Trong trường hợp xét hiệu ứng điểm van công suất, PGPSO đạt mức chi phí 823,12 $/h, vượt trội hơn các thuật toán tiến hóa vi phân DE và thuật toán đàn kiến ACO.

Thứ hai, việc tích hợp thiết bị FACTS mang lại hiệu quả giải tỏa công suất và giảm tổn thất vượt bậc. Khi lắp đặt thiết bị TCSC tại các tuyến xung yếu trên mạng IEEE 30 nút, tổng tổn thất công suất tác dụng trên lưới giảm từ 17,55 MW xuống 15,22 MW, tương ứng mức giảm 13,27%. Khi kết hợp đồng thời ba loại thiết bị TCSC, SVC và TCPS, chi phí vận hành máy phát tiếp tục giảm thêm 18,40 $/h so với cấu hình không trang bị FACTS.

Thứ ba, nghiên cứu chứng minh tính hiệu quả của phương pháp lát cắt cực tiểu (min-cut) trong việc định vị thiết bị FACTS. Trên hệ thống IEEE 30 nút hiệu chỉnh gặp sự cố nghẽn mạch nghiêm trọng, min-cut đã xác định chính xác 3 tuyến đường dây then chốt, giúp TCSC giải tỏa 100% tình trạng quá tải mà không làm gia tăng tổn thất cục bộ.

Thứ tư, trên hệ thống quy mô lớn IEEE 118 nút với 130 biến điều khiển, thuật toán PGPSO đã hạ tổng chi phí phát điện từ 129.660 $/h xuống 125.430 $/h, giúp tiết kiệm 4.230 $/h (tương đương 3,26%), đồng thời đạt tốc độ hội tụ nhanh hơn 35% so với GA (hội tụ sau 45 đến 60 vòng lặp so với 90 đến 120 vòng lặp của GA).

Thảo luận kết quả

Nguyên nhân cốt lõi giúp PGPSO đạt hiệu năng vượt trội nằm ở cơ chế kết hợp giữa kinh nghiệm bầy đàn và vector đạo hàm giả định. Trong không gian tìm kiếm đa chiều có nhiều điểm cực trị cục bộ tạo bởi hàm phi tuyến của các bộ biến đổi bán dẫn trong FACTS, kỹ thuật pseudo-gradient giúp hạt định hướng chuyển động chính xác về vùng cực tiểu toàn cục. Dữ liệu hội tụ khi được trực quan hóa qua biểu đồ đặc tuyến suy giảm hàm chi phí theo số bước lặp cho thấy đường cong của PGPSO dốc đứng và ổn định ngay từ 20 thế hệ đầu tiên, không xảy ra hiện tượng dao động quanh điểm tối ưu như phương pháp Tabu Search hay GA.

Bên cạnh đó, việc so sánh kết quả điện áp giữa các kịch bản qua bảng tham số trích xuất cho thấy thiết bị SVC đã nâng biên độ điện áp tại các nút tải yếu từ mức 0,91 pu lên dải an toàn 0,98 đến 1,02 pu. Khi đối chiếu với các công bố quốc tế cùng thời kỳ ứng dụng thuật toán bầy ong ABC hoặc thuật toán tối ưu kết hợp DE-HS, kết quả của luận văn thể hiện tính ổn định cao hơn, với phương sai giữa các lần chạy chỉ đạt dưới 0,02. Điều này khẳng định PGPSO là công cụ mạnh mẽ và khả thi cho các bài toán điều độ thời gian thực.

Đề xuất và khuyến nghị

Một là, tích hợp mô-đun thuật toán PGPSO vào hệ thống quản lý năng lượng (EMS) tại Trung tâm Điều độ Hệ thống điện Quốc gia. Đơn vị điều độ cần phối hợp với các chuyên gia công nghệ hoàn thiện giao diện phần mềm trong vòng 6 đến 12 tháng, hướng tới mục tiêu tự động hóa điều độ kinh tế và cắt giảm từ 2% đến 4% chi phí mua nhiên liệu phát điện hàng năm.

Hai là, triển khai đầu tư lắp đặt thiết bị bù dọc có điều khiển TCSC trên các tuyến truyền tải 220kV và 500kV trọng điểm. Tổng công ty Truyền tải điện Quốc gia cần áp dụng phương pháp lát cắt cực tiểu (min-cut) để rà soát các đường dây thường xuyên mang tải trên 85% trong giai đoạn 2025-2027, nhằm nâng cao khả năng truyền tải thêm 20% đến 30% mà không phải giải phóng mặt bằng xây dựng tuyến mới.

Ba là, lắp đặt các bộ bù tĩnh SVC tại các trạm biến áp trung tâm thuộc khu vực tập trung phụ tải công nghiệp lớn. Các Tổng công ty Điện lực miền cần phê duyệt kế hoạch trang bị trạm SVC có dải công suất phản kháng từ âm 50 MVAR đến dương 100 MVAR trong thời hạn 18 tháng, đảm bảo giữ vững độ ổn định điện áp trên 0,98 pu vào các khung giờ cao điểm.

Bốn là, xây dựng và ban hành tiêu chuẩn kỹ thuật quốc gia về vận hành thiết bị FACTS trong hệ thống điện thông minh. Cục Điều tiết Điện lực và Bộ Công Thương cần chủ trì phối hợp với các trường đại học khối kỹ thuật trong lộ trình 24 tháng để thiết lập khung quy chuẩn điều khiển phối hợp giữa FACTS và các nguồn năng lượng tái tạo phân tán.

Đối tượng nên tham khảo luận văn

Thứ nhất, kỹ sư điều độ và chuyên gia vận hành hệ thống điện tại các Trung tâm Điều độ Hệ thống điện: Tài liệu cung cấp giải pháp thuật toán chi tiết và phương pháp phân bố trào lưu công suất tối ưu, giúp xử lý nhanh tình trạng nghẽn mạch và giảm tổn thất lưới điện truyền tải trong ca trực vận hành.

Thứ hai, kỹ sư quy hoạch và chuyên viên tư vấn đầu tư tại các Tổng công ty Điện lực và Truyền tải điện: Luận văn đưa ra phương pháp luận khoa học dựa trên thuật toán min-cut để lựa chọn chủng loại, định vị vị trí và tính toán dung lượng tối ưu cho các thiết bị FACTS như TCSC và SVC nhằm tối đa hóa hiệu quả đồng vốn.

Thứ ba, học viên cao học, nghiên cứu sinh và giảng viên chuyên ngành Kỹ thuật Điện, Hệ thống Điện: Công trình là nguồn tham khảo học thuật chuyên sâu về việc áp dụng các thuật toán tiến hóa thông minh (PSO, PGPSO, GA, DE, ACO) để giải quyết các bài toán tối ưu phi lồi, đa biến trong kỹ thuật năng lượng.

Thứ tư, các chuyên gia phát triển phần mềm mô phỏng và giải pháp lưới điện thông minh: Tài liệu cung cấp đầy đủ mô hình toán học giải tích, ma trận ràng buộc và cấu trúc thuật toán làm cơ sở phát triển các gói phần mềm phân tích trào lưu công suất thế hệ mới.

Câu hỏi thường gặp

Thuật toán PGPSO có điểm gì vượt trội so với thuật toán PSO truyền thống trong bài toán phân bố công suất tối ưu? Thuật toán PGPSO tích hợp hệ số co và định hướng vector vận tốc theo độ dốc giả định (pseudo-gradient), giúp bầy hạt di chuyển nhanh và chính xác về vùng cực tiểu. Trong thực tế mô phỏng trên mạng IEEE 30 nút, PGPSO giảm thời gian tính toán 35% và tìm ra chi phí nhiên liệu thấp hơn 1,37 $/h so với PSO tiêu chuẩn nhờ tránh được bẫy tối ưu cục bộ.

Vai trò chính của việc đưa các thiết bị FACTS như TCSC, SVC và TCPS vào hệ thống điện là gì? Các thiết bị FACTS cho phép can thiệp trực tiếp vào trở kháng đường dây, điện áp nút và góc lệch pha công suất. Khi áp dụng trên mạng IEEE 30 nút, TCSC giúp giảm 13,27% tổn thất công suất tác dụng, trong khi SVC nâng điện áp nút tải từ 0,91 pu lên mức an toàn trên 0,98 pu, qua đó tối ưu hóa toàn diện chế độ vận hành lưới điện.

Phương pháp lát cắt cực tiểu (min-cut) giải quyết vấn đề gì trong quy hoạch thiết bị FACTS? Phương pháp min-cut phân tích cấu trúc đồ thị mạng điện để xác định chính xác tập hợp các nhánh xung yếu có nguy cơ nghẽn mạch cao nhất. Trên hệ thống IEEE 30 nút hiệu chỉnh, thuật toán min-cut đã định vị chuẩn xác 3 tuyến đường dây trọng yếu để lắp đặt TCSC, giúp giải tỏa 100% tình trạng quá tải mà không cần thử nghiệm mò mẫm tốn kém.

Hiệu ứng điểm van công suất (valve-point effect) gây khó khăn gì cho các phương pháp tính toán OPF truyền thống? Hiệu ứng mở van hơi trong tuabin nhiệt điện tạo ra các hàm chi phí phi tuyến, không lồi và chứa thành phần dạng sóng sin biến thiên tuần hoàn. Các phương pháp giải tích truyền thống như Newton-Raphson thường rơi vào bế tắc hoặc phân kỳ, trong khi PGPSO vẫn tìm ra lời giải tối ưu toàn cục với chi phí 823,12 $/h trên mạng 30 nút.

Luận văn đã kiểm chứng thuật toán trên những quy mô hệ thống nào và độ ổn định ra sao? Nghiên cứu đã thử nghiệm toàn diện trên 4 mô hình: IEEE 30 nút, IEEE 30 nút hiệu chỉnh, IEEE 57 nút và IEEE 118 nút. Với quy mô lớn 118 nút gồm 130 biến điều khiển, PGPSO tiết kiệm 4.230 $/h chi phí phát điện và duy trì phương sai kết quả qua 50 lần chạy độc lập dưới mức 0,02, khẳng định độ tin cậy vượt trội.

Kết luận

  • Xây dựng thành công giải thuật Pseudo-Gradient PSO (PGPSO) với tốc độ hội tụ nhanh hơn 35% và độ chính xác kinh tế vượt trội so với các thuật toán tiến hóa GA, DE, ACO.
  • Mô hình hóa giải tích hoàn chỉnh ba thiết bị FACTS quan trọng gồm TCSC, SVC và TCPS trong bài toán phân bố công suất tối ưu có xét hàm chi phí phi tuyến và hiệu ứng điểm van.
  • Ứng dụng đột phá thuật toán lát cắt cực tiểu (min-cut) để định vị chính xác vị trí lắp đặt thiết bị bù dọc TCSC, xử lý triệt để hiện tượng nghẽn mạch trào lưu công suất.
  • Kiểm chứng thực nghiệm vững chắc trên 4 hệ thống điện chuẩn IEEE từ 30 đến 118 nút, minh chứng khả năng tiết kiệm chi phí nhiên liệu tới 3,26% và cắt giảm tổn thất công suất tác dụng trên 13%.
  • Đóng góp luận cứ khoa học và công cụ tính toán thiết thực phục vụ công tác quy hoạch, điều độ và hiện đại hóa lưới điện truyền tải theo xu hướng lưới điện thông minh.

Về định hướng phát triển, hướng nghiên cứu tiếp theo sẽ tập trung mở rộng thuật toán để tích hợp các nguồn năng lượng tái tạo biến đổi (điện gió, điện mặt trời) và hệ thống pin lưu trữ năng lượng trong vòng 12 đến 24 tháng tới. Các kỹ sư và nhà nghiên cứu quan tâm hãy tra cứu toàn văn luận văn tại thư viện để ứng dụng ngay giải thuật tối ưu này vào công tác vận hành và quy hoạch hệ thống điện.
