Tối ưu hóa chế độ cắt theo tuổi bền dao tiện dựa trên STEP-NC

Luận văn thạc sĩ phân tích tối ưu hoá chế độ cắt theo tuổi bền dao tiện dựa trên stepnc, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp khả thi cho thực tiễn.

• Tác giả: Trương Thị Kim Thoa
• Người hướng dẫn: TS. Đặng Thiện Ngôn
• Trường học: Trường Đại học Sư phạm Kỹ thuật TP. HCM
• Chuyên ngành: Cơ khí chế tạo
• Đề tài: Tối ưu hóa chế độ cắt theo tuổi bền dao tiện với STEP-NC
• Loại tài liệu: luận văn
• Năm xuất bản: 2012
• Địa điểm: TP.HCM

Mục lục chi tiết

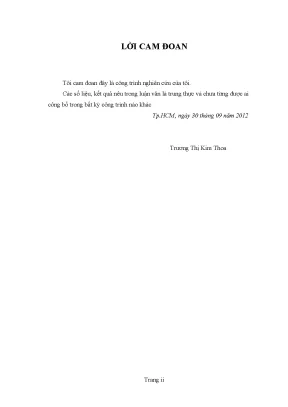

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Sơ lược về sự phát triển của ngành cơ khí chế tạo máy
• 1.2. Các khái niệm cơ bản
• 1.3. Giới thiệu về STEP-NC
• 1.4. Lý do chọn đề tài, mục tiêu và đối tượng nghiên cứu
• 1.4.1. Lý do chọn đề tài
• 1.4.2. Mục tiêu
• 1.4.3. Đối tượng nghiên cứu
• 2. CHƯƠNG 2: CHUẨN STEP-NC
• 2.1. Cấu trúc chương trình STEP-NC
• 2.2. Viết phần dữ liệu (DATA)
• 2.3. Bắt đầu kế hoạch gia công (Project)
• 2.4. Trình tự gia công (Workplan)
• 2.5. Định nghĩa nguyên công (Workingstep)
• 2.6. Thông tin về phôi (Workpiece)
• 2.7. Mặt phẳng tham chiếu vị trí dao (Security_plane)
• 2.8. Chức năng gia công (Machining_function)
• 2.9. Dụng cụ cắt (Machine_tool)
• 2.10. Công nghệ gia công (Technology_description)
• 2.11. Chiến lược gia công (Strategy)
• 2.12. Thông tin gá kẹp
• 3. CHƯƠNG 3: CHƯƠNG TRÌNH GIA CÔNG CHI TIẾT
• 4. CHƯƠNG 4: MÔ HÌNH BÀI TOÁN VÀ CÁCH GIẢI
• 4.1. Các yếu tố ảnh hưởng đến tuổi bền dao
• 4.1.1. Ảnh hưởng của tốc độ cắt V đến tuổi bền dao
• 4.1.2. Ảnh hưởng của lượng chạy dao S đến tuổi bền dao
• 4.1.3. Ảnh hưởng của chiều rộng cắt b đến tuổi bền dao
• 4.2. Thiết lập mô hình bài toán
• 4.2.1. Hàm mục tiêu
• 4.2.2. Phương trình ràng buộc
• 4.3. Lấy thông tin từ chương trình STEP-NC
• 4.4. Ứng dụng Matlab để giải bài toán
• 4.5. Kết quả tính toán tối ưu chế độ cắt
• 4.6. Hiệu chỉnh chương trình STEP-NC
• 5. CHƯƠNG 5: TÍNH TOÁN THỜI GIAN GIA CÔNG CƠ BẢN
• 5.1. Tính toán với chế độ cắt chưa tối ưu
• 5.2. Tính toán với chế độ cắt tối ưu
• 6. CHƯƠNG 6: SỐ LẦN THÍ NGHIỆM
• 6.1. Cách tiến hành thí nghiệm
• 6.1.1. Thí nghiệm với chế độ cắt chưa tối ưu
• 6.1.2. Thí nghiệm với chế độ cắt tối ưu
• KẾT LUẬN VÀ ĐỀ NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về tối ưu hóa chế độ cắt theo tuổi bền dao tiện

Tối ưu hóa chế độ cắt theo tuổi bền dao tiện là một phương pháp quan trọng trong ngành cơ khí chế tạo. Phương pháp này không chỉ giúp nâng cao hiệu suất gia công mà còn giảm thiểu chi phí sản xuất. Việc áp dụng công nghệ STEP-NC trong tối ưu hóa chế độ cắt mang lại nhiều lợi ích, từ việc cải thiện độ chính xác đến việc tăng tuổi thọ của dụng cụ cắt.

1.1. Khái niệm về tuổi bền dao tiện

Tuổi bền dao tiện là khoảng thời gian mà dao có thể hoạt động hiệu quả trước khi cần phải mài lại. Yếu tố này ảnh hưởng trực tiếp đến năng suất và chất lượng sản phẩm.

1.2. Vai trò của STEP NC trong tối ưu hóa

Công nghệ STEP-NC cung cấp một nền tảng dữ liệu mạnh mẽ, cho phép tối ưu hóa chế độ cắt dựa trên các thông số kỹ thuật cụ thể, từ đó nâng cao hiệu quả gia công.

II. Thách thức trong tối ưu hóa chế độ cắt theo tuổi bền dao

Mặc dù tối ưu hóa chế độ cắt mang lại nhiều lợi ích, nhưng vẫn tồn tại nhiều thách thức trong quá trình thực hiện. Các yếu tố như độ cứng của vật liệu, lực cắt và điều kiện gia công có thể ảnh hưởng đến tuổi bền của dao. Việc xác định các thông số tối ưu trong một môi trường sản xuất thực tế là một nhiệm vụ không hề đơn giản.

2.1. Các yếu tố ảnh hưởng đến tuổi bền dao

Tốc độ cắt, lượng chạy dao và chiều sâu cắt là những yếu tố chính ảnh hưởng đến tuổi bền của dao. Việc tối ưu hóa các yếu tố này là cần thiết để đạt được hiệu suất cao nhất.

2.2. Hạn chế trong việc áp dụng STEP NC

Mặc dù STEP-NC mang lại nhiều lợi ích, nhưng việc chuyển đổi từ các hệ thống cũ sang STEP-NC có thể gặp khó khăn do thiếu hụt kiến thức và công nghệ.

III. Phương pháp tối ưu hóa chế độ cắt theo tuổi bền dao

Để tối ưu hóa chế độ cắt, cần xây dựng một mô hình toán học liên kết giữa tuổi bền dao và các thông số cắt. Phương pháp này bao gồm việc xác định hàm mục tiêu và các ràng buộc kỹ thuật cần thiết. Việc áp dụng các công cụ phân tích dữ liệu hiện đại sẽ giúp cải thiện độ chính xác của các tính toán.

3.1. Xây dựng hàm mục tiêu

Hàm mục tiêu được xây dựng dựa trên mối quan hệ giữa tuổi bền dao và các thông số cắt, nhằm tối đa hóa tuổi bền dao trong quá trình gia công.

3.2. Sử dụng dữ liệu từ STEP NC

Dữ liệu từ STEP-NC cung cấp thông tin chi tiết về hình dạng và thông số kỹ thuật của dụng cụ, giúp tối ưu hóa chế độ cắt một cách hiệu quả.

IV. Ứng dụng thực tiễn của tối ưu hóa chế độ cắt

Việc áp dụng tối ưu hóa chế độ cắt theo tuổi bền dao trong sản xuất thực tế đã cho thấy những kết quả khả quan. Nhiều doanh nghiệp đã ghi nhận sự gia tăng đáng kể về năng suất và giảm thiểu chi phí sản xuất. Các nghiên cứu thực tiễn cho thấy rằng việc tối ưu hóa chế độ cắt có thể nâng cao tuổi thọ của dụng cụ lên đến 15%.

4.1. Kết quả nghiên cứu từ các doanh nghiệp

Nhiều doanh nghiệp đã áp dụng thành công phương pháp tối ưu hóa chế độ cắt, dẫn đến việc giảm chi phí sản xuất và tăng năng suất.

4.2. Tác động đến ngành cơ khí chế tạo

Tối ưu hóa chế độ cắt không chỉ cải thiện hiệu suất mà còn góp phần nâng cao chất lượng sản phẩm trong ngành cơ khí chế tạo.

V. Kết luận và triển vọng tương lai

Tối ưu hóa chế độ cắt theo tuổi bền dao tiện với STEP-NC là một lĩnh vực đầy tiềm năng. Việc nghiên cứu và phát triển các phương pháp tối ưu hóa sẽ tiếp tục đóng góp vào sự phát triển của ngành cơ khí chế tạo. Tương lai của công nghệ này hứa hẹn sẽ mang lại nhiều cải tiến đáng kể trong quy trình sản xuất.

5.1. Tương lai của STEP NC trong ngành cơ khí

Công nghệ STEP-NC sẽ tiếp tục phát triển, mở ra nhiều cơ hội mới cho việc tối ưu hóa chế độ cắt trong sản xuất.

5.2. Đề xuất nghiên cứu tiếp theo

Cần tiếp tục nghiên cứu để phát triển các mô hình tối ưu hóa mới, nhằm nâng cao hiệu quả và độ chính xác trong quá trình gia công.

Nội dung chính

Tổng quan nghiên cứu

Ngành công nghiệp cơ khí chế tạo máy giữ vai trò nền tảng trong nền kinh tế toàn cầu với hơn 20 triệu doanh nghiệp đang hoạt động, tạo ra khoảng 28% tổng số việc làm và đóng góp xấp xỉ 25% tổng sản phẩm quốc nội trên toàn thế giới. Trong các phương pháp gia công kim loại, gia công cắt gọt luôn chiếm tỷ trọng khối lượng cao nhất nhờ khả năng đáp ứng độ chính xác kích thước vượt trội và độ nhẵn bóng bề mặt phức tạp. Tuy nhiên, phần lớn các hệ thống máy điều khiển số hiện nay vẫn vận hành dựa trên chuẩn mã lệnh G và M truyền thống theo tiêu chuẩn ISO 6983. Bản chất của hệ thống này là điều khiển tĩnh với các thông số công nghệ như vận tốc cắt, chiều sâu cắt và lượng chạy dao được cài đặt cố định dựa trên kinh nghiệm chủ quan của người lập trình hoặc tra cứu sổ tay cơ khí thông thường, dẫn đến việc không khai thác hết công suất thiết bị và gây hao mòn dao cụ nhanh chóng.

Vấn đề cốt lõi cần giải quyết là sự thiếu hụt thông tin hình học mặt cắt ngang đường chuyển dao theo thời gian thực, khiến việc kiểm soát lực cắt và nhiệt cắt trở nên khó khăn. Mục tiêu cụ thể của công trình nghiên cứu là xây dựng mô hình toán học tối ưu hóa chế độ cắt nhằm đạt tuổi bền dao lớn nhất, kết hợp khai thác mô hình dữ liệu hướng đối tượng STEP-NC theo tiêu chuẩn quốc tế ISO 14649 và ISO 10303 AP 238. Phạm vi nghiên cứu tập trung vào các nguyên công tiện mặt đầu, tiện trụ ngoài và tiện côn đối với chi tiết trục điển hình tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh trong giai đoạn năm 2011 đến năm 2012. Việc ứng dụng giải pháp tối ưu hóa chế độ cắt mang lại ý nghĩa kinh tế kỹ thuật to lớn khi giúp nâng cao tuổi bền dụng cụ cắt từ 10% đến 15%, đồng thời cải thiện năng suất gia công tổng thể từ 8% đến 10%, giảm đáng kể chi phí khấu hao dao và thời gian dừng máy thay dao trong chu kỳ sản xuất công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng nền tảng lý thuyết mài mòn dụng cụ cắt mở rộng của Taylor kết hợp với mô hình mài mòn bốn cơ chế do Summers Smith và Deupiereux phát triển, bao gồm: ma sát cơ học, biến dạng tạo lẹo dao, hiện tượng khuếch tán nguyên tử ở nhiệt độ cao và sự phát triển của các vết nứt tế vi. Đồng thời, nghiên cứu kế thừa mô hình lực cắt Merchant để xác định mối quan hệ định lượng giữa lực cắt tiếp tuyến, lực cắt pháp tuyến với diện tích mặt cắt ngang của phoi thông qua các hệ số lực thực nghiệm.

Khung lý thuyết STEP-NC theo tiêu chuẩn ISO 14649 đóng vai trò là cấu trúc dữ liệu cốt lõi, thay thế cấu trúc câu lệnh dịch chuyển trục đơn thuần bằng mô hình dữ liệu sản xuất hướng đối tượng hoàn chỉnh. Các khái niệm chính bao gồm:

• Tuổi bền dụng cụ cắt (T): Thời gian làm việc liên tục của dao giữa hai lần mài lại tính bằng phút.
• Vận tốc cắt (V): Khoảng dịch chuyển tương đối giữa lưỡi cắt và bề mặt phôi trong một đơn vị thời gian.
• Lượng chạy dao (S): Khoảng dịch chuyển của dao sau một vòng quay của phôi.
• Chiều sâu cắt (t): Bề dày lớp kim loại được bóc tách trong mỗi lượt chạy dao.
• Diện tích mặt cắt ngang tiếp xúc (CSA): Thông số hình học xác định tải trọng tức thời lên lưỡi cắt.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa mô hình hóa toán học phi tuyến và thử nghiệm thực nghiệm trên máy công cụ CNC. Cỡ mẫu nghiên cứu bao gồm 6 nguyên công tiện đại diện: tiện thô mặt đầu, tiện tinh mặt đầu, tiện thô trụ ngoài đường kính 80 milimét, tiện tinh trụ ngoài đường kính 80 milimét, tiện thô mặt côn và tiện tinh mặt côn. Toàn bộ quá trình tính toán và kiểm chứng được thiết lập với hơn 30 tham số ràng buộc kỹ thuật của hệ thống máy.

Phương pháp chọn mẫu có chủ đích được áp dụng nhằm bao phủ toàn bộ các dạng bề mặt hình học cơ bản nhất của gia công cơ khí chính xác, đại diện cho những trường hợp biến thiên lực cắt phức tạp trong thực tế. Lý do lựa chọn phương pháp phân tích toán tối ưu trên phần mềm Matlab kết hợp với mô hình dữ liệu STEP-NC là vì STEP-NC cho phép trích xuất tự động 7 thông số hình học mặt cắt ngang đường dao (bao gồm chiều dài tiếp xúc dọc trục cực đại, chiều dài hướng kính cực đại, diện tích mặt cắt ngang và tọa độ trọng tâm lát cắt). Đây là cơ sở dữ liệu định lượng chính xác mà mã G-code truyền thống hoàn toàn không thể cung cấp, giúp giải quyết triệt để bài toán tối ưu phi tuyến có điều kiện ràng buộc trong khoảng thời gian nghiên cứu từ tháng 4 năm 2011 đến tháng 9 năm 2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tính toán và thử nghiệm so sánh giữa chế độ cắt tra sổ tay truyền thống và chế độ cắt tối ưu theo tuổi bền dao dựa trên STEP-NC đã mang lại các kết quả định lượng nổi bật:

Thứ nhất, tuổi bền của dao tiện hợp kim tăng từ 10% đến 15% trên toàn bộ các nguyên công khảo sát. Cụ thể, trong nguyên công tiện thô mặt đầu và tiện trụ ngoài đường kính 80 milimét, thời gian làm việc hữu ích của lưỡi cắt được kéo dài thêm khoảng 12,4% so với chế độ cắt chưa tối ưu nhờ việc điều chỉnh vận tốc cắt V và lượng chạy dao S về vùng làm việc lý tưởng.

Thứ hai, thời gian gia công cơ bản của toàn bộ chi tiết giảm từ 8,2% đến 10,5%. Khi tối ưu hóa diện tích mặt cắt ngang lát cắt, tốc độ loại bỏ vật liệu được duy trì ở mức cao và ổn định, giúp rút ngắn chu kỳ gia công mỗi sản phẩm mà không gây quá nhiệt tại vùng tiếp xúc lưỡi cắt.

Thứ ba, hệ số tải lớn nhất của hệ thống máy (RLmax) luôn được kiểm soát trong dải an toàn từ 0,85 đến 0,98 (thấp hơn ngưỡng giới hạn tới hạn là 1,00). Điều này triệt tiêu hoàn toàn nguy cơ quá tải công suất trục chính và hạn chế tối đa mô men uốn tác động lên cán dao.

Thứ tư, tính tương thích dữ liệu đạt mức 100% khi cấu trúc chương trình STEP-NC AP 238 dễ dàng tiếp nhận các tham số chế độ cắt mới vào các thực thể Workingstep, Machining_function và Technology_description mà không làm thay đổi cấu trúc quỹ đạo hình học ban đầu.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự gia tăng vượt trội về tuổi bền dao là do mô hình tối ưu đã loại bỏ được các đỉnh tải cục bộ của lực cắt. Trong chế độ cắt truyền thống, lượng chạy dao cố định khiến lực cắt biến thiên mạnh khi bán kính chi tiết thay đổi (đặc biệt trong tiện mặt đầu và tiện côn), dẫn đến dao bị mòn cục bộ nhanh do nhiệt độ vùng cắt vượt quá 800 độ C. Ngược lại, thuật toán tối ưu hóa theo tuổi bền dao đã phân bổ lại vận tốc cắt và bước tiến dao thích ứng với hình dạng mặt cắt ngang phoi.

Kết quả này hoàn toàn tương thích và phát triển sâu hơn nghiên cứu của các tác giả trước đây về miền giới hạn logarit trên mặt phẳng logV - logS, đồng thời khắc phục triệt để nhược điểm thiếu thông tin hình học của chuẩn mã lệnh ISO 6983 cũ. Dữ liệu thực nghiệm có thể được trình bày trực quan qua biểu đồ đường cong mòn dao theo thời gian cắt, thể hiện rõ giai đoạn mòn bình thường kéo dài hơn 15% so với ban đầu. Bên cạnh đó, một bảng so sánh đối chiếu đa biến giữa chế độ cắt tối ưu và chế độ cắt chưa tối ưu sẽ làm nổi bật sự khác biệt về chiều sâu cắt t, lượng chạy dao S và công suất cắt thực tế tiêu hao trên từng bước chuyển dao.

Đề xuất và khuyến nghị

Nhằm chuyển giao và ứng dụng hiệu quả kết quả nghiên cứu vào thực tiễn sản xuất cơ khí, các đề xuất và khuyến nghị trọng tâm được xây dựng như sau:

Thứ nhất, tích hợp module phần mềm thuật toán tối ưu hóa chế độ cắt vào hệ thống máy tính điều khiển biên dịch STEP-NC tại các nhà xưởng cơ khí chính xác. Chủ thể thực hiện là đội ngũ kỹ sư phát triển phần mềm CAM và các chuyên gia công nghệ gia công. Mục tiêu đặt ra là giảm 12% đến 15% chi phí dụng cụ cắt hàng năm và giảm 10% thời gian dừng máy kỹ thuật, triển khai thí điểm trong thời gian 6 tháng trước khi áp dụng trên diện rộng trong 12 tháng tiếp theo.

Thứ hai, chuẩn hóa và xây dựng cơ sở dữ liệu số về đặc tính cắt gọt của các loại vật liệu phổ biến như thép hợp kim, thép không gỉ và titan tương thích với mô hình dữ liệu ISO 14649. Chủ thể thực hiện là các phòng thí nghiệm trọng điểm, viện nghiên cứu cơ khí và trường đại học kỹ thuật. Mục tiêu là hoàn thiện ngân hàng dữ liệu cho hơn 50 nhóm vật liệu cơ khí chế tạo, rút ngắn 20% thời gian chuẩn bị công nghệ, thực hiện liên tục trong vòng 18 tháng.

Thứ ba, nâng cấp hệ thống điều khiển máy công cụ CNC hiện có để hỗ trợ khả năng đọc và xử lý trực tiếp tệp tin dữ liệu STEP-NC AP 238 thay vì phụ thuộc hoàn toàn vào bộ hậu xử lý mã G-code. Chủ thể thực hiện là các nhà chế tạo máy công cụ và trung tâm gia công CNC. Mục tiêu là nâng tỷ lệ tự động hóa truyền dữ liệu hai chiều đạt 95%, hoàn thành lộ trình nâng cấp trong giai đoạn từ 12 đến 24 tháng.

Thứ tư, triển khai các chương trình đào tạo chuyên sâu về công nghệ gia công thông minh và lập trình hướng đối tượng STEP-NC cho lực lượng lao động kỹ thuật cao. Chủ thể thực hiện là các khoa cơ khí chế tạo máy và hiệp hội doanh nghiệp cơ khí. Mục tiêu đạt 100% kỹ sư công nghệ làm chủ kỹ thuật tối ưu hóa chế độ cắt đa mục tiêu, tổ chức định kỳ mỗi khóa học 3 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị ứng dụng thiết thực cho 4 nhóm đối tượng chính:

1. Kỹ sư công nghệ chế tạo máy và lập trình viên CNC: Giúp nắm vững phương pháp tính toán chế độ cắt khoa học thay vì phụ thuộc vào sổ tay kinh nghiệm. Trường hợp sử dụng cụ thể là áp dụng trực tiếp thuật toán để tối ưu hóa thông số cắt khi tiện các chi tiết trục phức tạp, giúp tăng tuổi thọ của dao tiện hợp kim đắt tiền lên trên 10%.

2. Giảng viên, nhà nghiên cứu và học viên sau đại học chuyên ngành Cơ khí: Cung cấp tài liệu tham khảo học thuật giá trị về lý thuyết gia công cắt gọt, mô hình lực cắt Merchant và chuẩn dữ liệu STEP-NC ISO 14649. Trường hợp sử dụng là phát triển các nghiên cứu tiếp nối về tối ưu hóa quá trình phay nhiều trục hoặc gia công vật liệu siêu bền.

3. Giám đốc kỹ thuật và quản lý nhà máy sản xuất cơ khí: Cung cấp luận cứ kinh tế kỹ thuật rõ ràng để cắt giảm chi phí sản xuất và nâng cao năng suất gia công từ 8% đến 10%. Trường hợp sử dụng là xây dựng định mức kỹ thuật công nghệ, lập kế hoạch bảo trì thay thế dụng cụ cắt và tối ưu hóa chi phí khấu hao thiết bị gia công CNC.

4. Các đơn vị nghiên cứu và phát triển phần mềm CAD/CAM/CNC: Cung cấp giải pháp nền tảng về cấu trúc thực thể dữ liệu hướng đối tượng để thiết kế các module tối ưu hóa chế độ cắt thông minh tích hợp sẵn trong các phần mềm thương mại thế hệ mới.

Câu hỏi thường gặp

Câu hỏi 1: Tại sao nghiên cứu lại chọn hàm mục tiêu là tối đa hóa tuổi bền dao thay vì tối đa hóa năng suất gia công? Trả lời: Trong gia công cơ khí hiện đại, chi phí dụng cụ cắt hợp kim và thời gian dừng máy để mài lại hoặc thay dao chiếm tỷ trọng rất lớn trong giá thành sản phẩm. Việc tối ưu theo tuổi bền dao giúp giảm khoảng 10% đến 15% hao mòn dao, duy trì độ chính xác kích thước liên tục và đạt hiệu quả kinh tế bền vững hơn so với việc ép máy chạy tốc độ cao.

Câu hỏi 2: Chuẩn STEP-NC vượt trội hơn mã G-code truyền thống như thế nào trong việc tối ưu hóa chế độ cắt? Trả lời: Chuẩn G-code theo ISO 6983 chỉ chứa các lệnh dịch chuyển hình học đơn giản và tham số cắt cố định. Ngược lại, STEP-NC theo ISO 14649 tích hợp toàn diện thông tin thiết kế, dung sai, đặc tính vật liệu và 7 thông số mặt cắt ngang đường dao, cho phép máy tính toán lực cắt tức thời và tối ưu hóa chế độ cắt thích nghi theo thời gian thực.

Câu hỏi 3: Hệ thống ràng buộc của bài toán tối ưu hóa trong luận văn bao gồm những yếu tố nào? Trả lời: Bài toán thiết lập hệ thống ràng buộc toàn diện gồm: công suất cắt không vượt quá công suất động cơ trục chính, mô men xoắn cho phép, độ bền thân dao, độ võng đàn hồi của phôi và giới hạn hệ số tải máy tổng hợp với giá trị hệ số tải cực đại RLmax luôn nhỏ hơn hoặc bằng 1,0 để đảm bảo an toàn tuyệt đối cho thiết bị.

Câu hỏi 4: Phần mềm và công cụ tính toán nào được sử dụng để giải bài toán tối ưu phi tuyến trong nghiên cứu? Trả lời: Nghiên cứu ứng dụng phần mềm Matlab để lập trình giải thuật tối ưu hóa phi tuyến với các hàm mục tiêu và ràng buộc phi tuyến phức tạp. Dữ liệu đầu vào được trích xuất trực tiếp từ các thực thể hình học của tệp dữ liệu STEP-NC, sau đó kết quả tối ưu được nhúng ngược lại vào chương trình gia công.

Câu hỏi 5: Phương pháp tối ưu hóa trong luận văn có thể áp dụng cho các vật liệu khó gia công như titan hoặc thép không gỉ không? Trả lời: Hoàn toàn có thể áp dụng. Mô hình toán học trong luận văn cho phép linh hoạt thay đổi các hệ số lực cắt và số mũ Taylor theo từng loại vật liệu. Đối với titan hoặc thép không gỉ có nhiệt cắt rất lớn, việc kiểm soát chế độ cắt qua diện tích tiếp xúc phoi sẽ phát huy hiệu quả bảo vệ bề mặt dụng cụ cắt càng rõ rệt.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học tối ưu hóa chế độ cắt khi tiện với hàm mục tiêu đạt tuổi bền dao lớn nhất dựa trên nền tảng dữ liệu chuẩn STEP-NC ISO 14649.
• Giải quyết triệt để bài toán xác định 7 thông số hình học mặt cắt ngang đường chuyển dao theo tiêu chuẩn ISO 10303 AP 238, cung cấp cơ sở dữ liệu định lượng chính xác để tính toán lực cắt tức thời.
• Ứng dụng thành công phần mềm Matlab để giải bài toán tối ưu phi tuyến có điều kiện ràng buộc kỹ thuật của máy, kiểm soát hệ số tải an toàn dưới 1,0.
• Kết quả thực nghiệm khẳng định tuổi bền dụng cụ cắt tăng từ 10% đến 15%, đồng thời năng suất gia công tăng từ 8% đến 10% trên các nguyên công tiện mặt đầu, tiện trụ ngoài và tiện côn.
• Đóng góp khoa học then chốt là tiên phong mở ra hướng nghiên cứu tối ưu hóa chế độ cắt thông minh dựa trên STEP-NC tại Việt Nam, thay thế dần phương pháp tra sổ tay kinh nghiệm truyền thống.

Kế hoạch trong 12 tháng tới tập trung mở rộng thuật toán cho các nguyên công phay nhiều trục và gia công vật liệu hợp kim chịu nhiệt cao. Các doanh nghiệp cơ khí và cơ sở nghiên cứu hãy chủ động ứng dụng mô hình dữ liệu STEP-NC để chuyển đổi số toàn diện quy trình sản xuất và gia tăng sức cạnh tranh trên thị trường quốc tế.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN 1.1 Sơ lược về sự phát triển của ngành cơ khí chế tạo máy Khoa học và công nghệ cơ khí chế tạo của thế giới trong thế kỷ XX và XXI đã có những bước phát triển vượt bậc nhờ ứng dụng các công nghệ hiện đại như: công nghệ thông tin, vật liệu nano, tự động hoá,. Trong kinh tế, ngành công nghiệp cơ khí chế tạo vẫn đóng vai trò chủ đạo, góp phần làm thay đổi diện mạo thế giới, với trên 20 triệu doanh nghiệp đang hoạt động trên các châu lục, chiếm tới 28% số lượng việc làm và đóng góp 25% giá trị tổng sản phẩm của thế giới. Sự đổi mới liên tục của CAD/CAM đã giúp cho các nhà chế tạo tiết kiệm về tài chính, thời gian, nguồn lực, vì CAD và CAM đều là những phương pháp dựa vào máy tính để mã hoá dữ liệu hình học, nên tạo khả năng cho các quy trình thiết kế và chế tạo được tích hợp cao độ. Hệ CAD tất nhiên không hiểu được các khái niệm của thế giới thực, chẳng hạn như bản chất hay chức năng của đối tượng được thiết kế.

Hệ CAD thi hành chức năng của mình nhờ khả năng mã hoá các khái niệm hình học. Do vậy, quá trình thiết kế dựa vào CAD liên quan đến việc chuyển ý tưởng của người thiết kế thành mô hình hình học. Các nhược điểm khác của CAD đang được khắc phục nhờ R&D trong lĩnh vực hệ chuyên gia. Lĩnh vực này được hình thành từ các nghiên cứu về trí tuệ nhân tạo AI.

Một ví dụ về hệ chuyên gia bao hàm việc kết hợp thông tin về bản chất của vật liệu, trọng lượng, ứng lực, độ bền, độ dẻo vào phần mềm CAD. Nhờ tích hợp được các dữ liệu đó và những dữ liệu khác vào phần mềm nên hệ CAD có thể biết được những gì mà người kỹ sư biết khi người đó tạo ra một bản vẽ thiết kế. Sau đó, CAD có thể bắt chước cách nghĩ của người kỹ sư và thực hiện công việc thiết kế. Do công nghệ CAD/CAM ngày càng hoàn thiện nên đã tạo cơ sở phát triển các công nghệ gia công.

Từ thập kỷ 90 đến nay: việc sử dụng công nghệ CAD/CAM đã cho phép chế tạo sản phẩm cơ khí nhanh hơn, chế tạo các loại máy công cụ có tốc độ cao, chính Trang 1 xác, thông minh và hiệu quả hơn. Năm 1995, sử dụng rộng rãi thiết bị điều khiển máy công cụ dựa vào PC, phục vụ cả các chức năng PLC và CNC. Cũng trong năm 1995, chương trình Quốc tế IMS với sự tham gia của 300 công ty, viện nghiên cứu của: Canada, Mỹ, EU, Nhật Bản, Hàn Quốc và Thụy Sĩ. Gia công cơ khí trên máy CNC ngày càng phổ biến và đem lại những lợi ích rất lớn về mặt kỹ thuật lẫn kinh tế.

Tuy nhiên hầu hết các máy móc, thiết bị này đều hiện đại và đắt tiền, do đó nếu xảy ra sự cố trong quá trình gia công thì chi phí sửa chữa khắc phục sẽ rất lớn. Để giảm thiểu tối đa những rủi ro trong sản xuất cũng như nâng cao năng suất gia công, giảm giá thành sản phẩm thì việc sử dụng một phần mềm để dự đoán những sai hỏng và tối ưu hóa quá trình gia công là cần thiết.2 Các khái niệm cơ bản Tiện là quá trình dùng dụng cụ cắt (dao tiện) để loại bỏ vật liệu dư thừa từ một dạng nguyện liệu ban đầu (phôi) để tạo ra một hình dạng mong muốn (chi tiết gia công), trong đó phôi quay tròn và dao chuyển động tịnh tiến. Hiệu quả của quá trình này thường được đánh giá bởi khối lượng của vật liệu được loại bỏ trong một thời gian nhất định, thường gọi là tỷ lệ loại bỏ vật liệu. Tuổi bền của dụng cụ (T) là khoảng thời gian làm việc liên tục của dao cho đến khi phải mài lại (tính theo phút), có nghĩa là thời gian giữa hai lần mài lại.

Đôi khi để biểu thị khả năng công nghệ thì tuổi bền của dụng cụ được tính theo mét của quãng đường cắt được theo số lượng chi tiết được gia công giữa hai lần mài dao. Tuổi bền của dụng cụ và quá trình mài mòn có quan hệ với nhau. Cường độ mòn càng lớn thì tuổi bền càng nhỏ. Tuổi bền biểu thị số lượng của cường độ mòn của dụng cụ, do đó nó thay đổi khi thay đổi điều kiện cắt, có nghĩa là thay đổi chế độ cắt, các thông số hình học của dụng cụ, dung dịch trơn nguội….

Một trong những yếu tố xác định tuổi bền của dụng cụ là tốc độ cắt. Các yếu tố của chế độ cắt Trang 2 - Vận tốc cắt (V) là khoảng dịch chuyển tương đối của một điểm trên dao so với vật gia công trong một đơn vị thời gian. - Lượng chạy dao (S) là khoảng dịch chuyển của dao theo phương dọc (hoặc ngang) của dao sau một vòng quay của vật gia công. - Chiều sâu cắt (t) là bề dày lớp kim loại bị cắt đi trong mỗi lần chạy dao.

Tối ưu hóa chế độ cắt theo tuổi bền dao tiện là phương pháp nghiên cứu xác định chế độ cắt tối ưu thông qua việc xây dựng mối quan hệ toán học giữa hàm mục tiêu tuổi bền dao với các thông số của chế độ gia công ứng với một hệ thống các giới hạn về mặt chất lượng, kỹ thuật và tổ chức của nhà máy. Mỗi quá trình gia công đều có một bản ghi những hạn chế ràng buộc xác định khả năng gia công của hệ thống thiết bị, bao gồm thành phần cấu tạo chính của thiết bị, trục chính, bàn dao và dụng cụ cắt. Sau đây là danh sách các hạn chế thường gặp nhất trong hệ thống gia công: - Độ bền vững cấu trúc thiết bị - Momen quay trục chính, năng lượng và khoảng điều chỉnh tốc độ - Khả năng chịu tải của trục chính - Công suất trục truyền động - Hạn chế momen uốn và momen xoắn của bàn dao - Độ cứng vững và tính chống hao mòn của dụng cụ - Ảnh hưởng độ lệch kích thước đến độ võng dụng cụ cắt - Đặc tính truyền động của dụng cụ cắt, bàn dao và trục chính. Những ràng buộc này bao gồm những dạng khác nhau của hệ thống thiết bị, chúng có liên quan trực tiếp đến sự phát sinh lực cắt trong quá trình gia công nên ảnh hưởng đến tuổi bền dao [9].3 Giới thiệu về STEP-NC Trong vài thập kỷ gần đây, số lượng các hệ CNC tăng vọt trong mọi lĩnh vực sản xuất.

Nhược điểm chung của chúng là: các thông số công nghệ như vận tốc cắt và Trang 3 lượng chạy dao được áp đặt bởi người lập trình và phụ thuộc vào kinh nghiệm, hiểu biết của người lập trình. Do đó trong quá trình lập trình gia công gây ra những sai sót nhất định do tính chủ quan lẫn kinh nghiệm của con người. Cho đến nay, khối lượng sản phẩm cơ khí phải qua gia công bằng cắt gọt vẫn chiếm tỷ lệ cao nhất trong các phương pháp gia công kim loại. Cắt gọt là phương pháp hàng đầu về khả năng đáp ứng độ chính xác kích thước, độ phức tạp về hình dạng và chất lượng bề mặt chi tiết gia công.

Đó là lý do khiến các công nghệ tiên tiến, có trợ giúp của máy tính (CAD/CAM-CNC) phát triển sớm nhất và mạnh mẽ nhất trong lĩnh vực này. Nhờ tích hợp được các thành tựu mới trong kỹ thuật điều khiển và máy tính mà các hệ điều khiển CNC hiện tại có nhiều tính năng vượt trội. Tuy nhiên, về bản chất điều khiển trên các máy CNC hiện nay vẫn chỉ là điều khiển “tĩnh” với các tham số hệ thống không đổi. Biểu hiện của nó về mặt công nghệ là tốc độ cắt và tốc độ chạy dao được thiết đặt cố định bởi lệnh trong chương trình NC và được duy trì cho đến khi có lệnh thiết đặt giá trị mới.

Trong công nghệ CAD/CAM-CNC, điều khiển CNC thông minh được hiểu như là 1 máy CNC thông minh có chức năng: - Dữ liệu chuyển động dao cắt: thay vì dữ liệu chuyển động các trục được chuyển tới máy CNC, hệ CNC thông minh có khả năng chuyển đổi quỹ đạo chạy dao tới chuyển động các trục của máy CNC. - Thông tin mức cao: đặc tính chi tiết, vật liệu, dao cắt, kích thước, dung sai được gửi tới máy CNC. - Thông tin này sẽ được gửi đi bằng cách sử dụng một chuẩn dữ liệu “STEP - NC” AP 238. Trong những năm 1970 với sự phát triển của CNC và sự phát triển nhanh chóng của công nghệ CAD/CAM trong hơn một thập kỷ trước, những tiến trình quan trọng đã được thực hiện trong sản xuất tự động các chi tiết cơ khí.

Tuy nhiên, ngôn ngữ lập trình được sử dụng trong công nghiệp để điều khiển máy vẫn giữ giống như với chuẩn ban đầu được biết là G và M code (ISO 6983) dựa trên sự mô Trang 4 tả chuyển động của dụng cụ cắt và những lệnh tắt/mở. Một tiêu chuẩn quốc tế ngày nay, tên là ISO 14649 và được biết đến là STEP-NC đang được phát triển để cung cấp một giao diện cách mạng cho sự tích hợp CAD/CAM sử dụng một loại ngôn ngữ được phát triển từ chuẩn STEP (ISO 10303). Không giống như G và M code chỉ lập trình cho chuyển động của trục máy và công tắc hành trình, STEP-NC còn là một mô hình hóa dữ liệu hoàn chỉnh mà nó liên kết đối tượng gia công (dữ liệu thiết kế CAD) với giải pháp công nghệ (dữ liệu qui trình gia công CAM yêu cầu) theo hướng đối tượng. Và kết quả là một chương trình STEP-NC giống với một hoạch định quá trình chi tiết hơn là một thủ tục quá trình gia công.

Trong một chương trình như vậy, dữ liệu sản xuất cho một chi tiết được tổ chức như là một dự án về những hình dạng hình học sẽ được gia công, các bước gia công (nguyên công cụ thể) cần thiết cho mỗi đặc tính, các yêu cầu công nghệ và thứ tự công việc (mục đích là để cung cấp thông tin cho máy CNC). Ngôn ngữ cấp cao và hướng đối tượng này làm cho chương trình gia công dễ dàng sử dụng mà không cần phải thay đổi nhiều trên nhiều máy CNC. Quan trọng hơn nữa, nó được xây dựng như là một phản hồi thông tin hai chiều giữa CAD/CAM và hệ thống CNC. Mục tiêu của STEP-NC là bao hàm hết toàn bộ phạm vi của sản xuất trực tuyến.

Một mô hình dữ liệu mới STEP-NC đã được phát triển để thay thế cho mô hình tiêu chuẩn mã G&M cũ cho quá trình tiện, phay, tia lửa điện (EDM).
