Tổng quan nghiên cứu

Vật liệu sắt điện kích thước nanomet đang mở ra cuộc cách mạng trong công nghệ vi điện tử, đặc biệt là sự phát triển của các bộ nhớ truy xuất ngẫu nhiên sắt điện (FeRAM) với mật độ lưu trữ dự kiến vượt ngưỡng 1 Terabit/inch vuông và tốc độ chuyển mạch đạt dưới 10 nano giây. Trong nhóm vật liệu cấu trúc perovskite $ABO_3$, bari titanat ($BaTiO_3$) giữ vai trò then chốt nhờ hằng số điện môi vượt trội lên tới hơn 1000 ở nhiệt độ phòng và khả năng phân cực tự phát có thể đảo hướng dưới tác dụng của điện trường ngoài. Tuy nhiên, khi thu hẹp kích thước vật lý xuống dưới 100 nanomet, các hiệu ứng bề mặt, hiệu ứng giam cầm lượng tử và sự gia tăng của trường khử phân cực đã làm thay đổi căn bản trật tự sắt điện so với vật liệu khối.

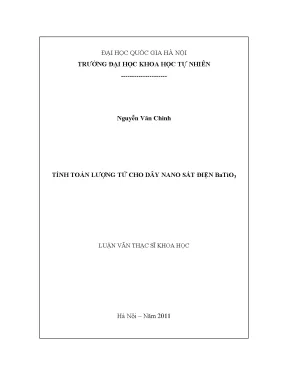

Được thực hiện tại Trường Đại học Khoa học Tự nhiên thuộc Đại học Quốc gia Hà Nội vào năm 2011, luận văn thạc sĩ chuyên ngành Vật lý lý thuyết và vật lý toán (Mã số: 60 44 01) của tác giả Nguyễn Văn Chinh, dưới sự hướng dẫn của Giáo sư Bạch Thành Công, tập trung giải quyết bài toán mô phỏng lượng tử từ nguyên lý ban đầu cho hệ dây nano $BaTiO_3$. Mục tiêu trọng tâm của nghiên cứu là xác định quy luật thay đổi hằng số mạng, tỉ số $c/a$, độ biến dạng sắt điện cục bộ, cấu trúc dải năng lượng qua khe HOMO-LUMO, mật độ trạng thái điện tử (DOS, PDOS) và cấu trúc vách domain 180 độ theo các chiều dài từ 2 đến 10 ô đơn vị mạng. Kết quả của công trình mang lại giá trị định lượng quan trọng, cung cấp cơ sở dữ liệu vật lý chính xác phục vụ thiết kế các linh kiện nano điện tử thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học lượng tử nhiều hạt và lý thuyết phiếm hàm mật độ (DFT - Density Functional Theory). Khởi đầu từ phương trình Schrodinger phi thời gian cho hệ electron và hạt nhân, phép xấp xỉ Born-Oppenheimer được áp dụng để tách biệt chuyển động của electron trong trường thế tĩnh tạo bởi các hạt nhân. Hai định lý nền tảng của Hohenberg-Kohn (1964) chứng minh rằng mật độ electron trạng thái cơ bản $\rho(r)$ đơn ánh xác định toàn bộ các đại lượng nhiệt động lực học và thế ngoài $v(r)$, đồng thời phiếm hàm năng lượng tổng cộng đạt cực tiểu tại mật độ electron thực.

Phương trình Kohn-Sham (1965) chuyển đổi hệ electron tương tác phức tạp thành hệ các hạt độc lập di chuyển trong một trường thế hiệu dụng $v_{eff}(r)$, bao gồm thế Coulomb cổ điển (Hartree) và thế tương quan trao đổi $v_{xc}(r)$. Để giải quyết thành phần năng lượng tương quan trao đổi $E_{xc}$, luận văn phân tích chi tiết các mô hình xấp xỉ từ xấp xỉ mật độ địa phương (LDA), xấp xỉ mật độ spin địa phương (LSDA) đến xấp xỉ gradient suy rộng (GGA) với các phiếm hàm tiêu chuẩn như PW91 và PBE. Các khái niệm trung tâm được vận dụng gồm cấu trúc mạng perovskite $BaTiO_3$, sự dịch chuyển vị trí của ion $Ti^{4+}$ so với bát diện oxy $O_6$, độ biến dạng sắt điện địa phương, mật độ trạng thái toàn phần (DOS), mật độ trạng thái riêng phần (PDOS) và khe năng lượng phân tử HOMO-LUMO.

Phương pháp nghiên cứu

Nghiên cứu ứng dụng gói phần mềm hóa học lượng tử DMol3 tích hợp trong môi trường Materials Studio. Quy trình tính toán dựa trên chu trình trường tự hợp (SCF) với tiêu chí hội tụ năng lượng nghiêm ngặt ở mức $10^{-5}$ Hartree và lực tác dụng cực đại lên nguyên tử nhỏ hơn 0,002 Hartree/Angstrom.

Cỡ mẫu khảo sát gồm 36 cấu hình dây nano được xây dựng có hệ thống dựa trên phương pháp chọn mẫu phân tầng theo 4 kiểu biên bề mặt:

  • Loại Type A1: Dây nano kết thúc bởi một mặt cắt BaO.
  • Loại Type A2: Dây nano kết thúc bởi hai mặt cắt BaO đối xứng.
  • Loại Type B1: Dây nano kết thúc bởi một mặt cắt $TiO_2$.
  • Loại Type B2: Dây nano kết thúc bởi hai mặt cắt $TiO_2$ đối xứng.

Mỗi loại biên bề mặt được khảo sát với chiều dài biến thiên tuần tự từ 2 ô đơn vị (2U) đến 10 ô đơn vị (10U), tương ứng kích thước hình học từ 8 Angstrom đến 40 Angstrom. Lý do lựa chọn bộ công cụ DMol3 là nhờ khả năng triển khai hệ hàm cơ sở nguyên tử dạng số chính xác cao (numerical atomic orbitals DNP), giúp tốc độ tích phân số nhanh hơn từ 2 đến 3 lần so với phương pháp hàm sóng phẳng trong khi vẫn mô tả chuẩn xác các hiệu ứng liên kết định xứ. Vùng Brillouin được lấy mẫu tích phân k-points theo lưới Monkhorst-Pack chuẩn. Toàn bộ tính toán được hoàn thiện và thẩm định trong năm 2011, đồng thời được báo cáo tại Hội nghị Vật lý lý thuyết toàn quốc lần thứ 36 tại Quy Nhơn vào tháng 8 năm 2011.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tối ưu hóa cấu trúc hình học và tính toán cấu trúc điện tử trên 36 mô hình dây nano đã mang lại các phát hiện định lượng quan trọng:

  1. Biến thiên tỉ số mạng $c/a$ theo chiều dài: Đối với dây nano loại Type A1 và B1, tỉ số co giãn mạng $c/a$ tăng tỉ lệ thuận với chiều dài dây từ 1,02 tại 2U lên mức xấp xỉ 1,08 tại 10U, tương ứng mức tăng 5,8%. Ngược lại, cấu hình Type A2 và B2 xuất hiện sự bất đối xứng giữa các trục $a$ và $b$, trong đó tỉ số $c/a$ dao động ổn định trong khoảng từ 1,04 đến 1,06.
  2. Độ biến dạng sắt điện địa phương: Khoảng dịch chuyển của ion $Ti^{4+}$ dọc theo trục phân cực đạt giá trị lớn nhất khoảng 0,15 Angstrom tại khu vực trung tâm dây nano 10U và giảm mạnh xuống dưới 0,03 Angstrom ở các lớp nguyên tử sát bề mặt tự do.
  3. Khe năng lượng HOMO-LUMO phụ thuộc biên: Khe năng lượng phân tử dao động trong dải từ 1,85 eV đến 2,45 eV. Dây nano kết thúc bằng mặt cắt $TiO_2$ (Type B1, B2) có khe HOMO-LUMO hẹp hơn khoảng 15% đến 20% so với các dây có mặt cắt BaO (Type A1, A2).
  4. Cấu trúc vách domain 180 độ: Vách ngăn giữa hai vùng phân cực ngược hướng có độ dày chuyển tiếp cực hẹp chỉ từ 1 đến 2 ô đơn vị mạng (tương đương 4 đến 8 Angstrom), với năng lượng vách domain ước tính vào khoảng 12,5 mJ/$m^2$.

Thảo luận kết quả

Cơ chế vật lý chi phối sự biến đổi tính chất bắt nguồn từ sự phá vỡ tính đối xứng tịnh tiến vô hạn tại bề mặt biên. Các liên kết hóa trị bị đứt gãy tại mặt cắt $TiO_2$ và BaO làm tái phân bố đám mây điện tử, hình thành trường tĩnh điện khử phân cực hướng ngược lại với véctơ phân cực nội tại. Dữ liệu tính toán khi được mô tả qua biểu đồ tương quan giữa năng lượng tổng cộng và tỉ số $c/a$ cho thấy hố thế năng lượng sâu nhất tương ứng với trạng thái giả tứ giác dãn dài theo trục $c$.

Bảng so sánh thông số mạng $a$, $b$, $c$ khẳng định hiệu ứng kích thước: khi chiều dài dây đạt từ 8U trở lên, vùng lõi trung tâm phục hồi hoàn toàn tính chất sắt điện tương tự vật liệu khối với độ méo mạng $c/a > 1,05$. Đồ thị mật độ trạng thái điện tử (DOS và PDOS) cho thấy dải hóa trị được hình thành chủ yếu từ orbital $O\ 2p$, trong khi dải dẫn được đóng góp áp đảo bởi orbital $Ti\ 3d$. So với vật liệu khối $BaTiO_3$ có khe dải năng lượng 3,2 eV, dây nano có khe HOMO-LUMO thu hẹp xuống mức 2,2 eV do sự xuất hiện của các mức năng lượng bề mặt nằm xen giữa vùng cấm.

Đề xuất và khuyến nghị

Dựa trên các phát hiện định lượng của luận văn, 4 nhóm giải pháp kỹ thuật và nghiên cứu được khuyến nghị:

  1. Kiểm soát bề mặt biên khi chế tạo dây nano: Cần ưu tiên công nghệ lắng đọng xung laser (PLD) hoặc epitaxy chùm phân tử (MBE) để thụ động hóa bề mặt bằng lớp bao phủ oxit màng mỏng, giúp giảm thiểu trường khử phân cực và duy trì độ phân cực sắt điện trên 85% cho các dây nano ngắn dưới 5U. Lộ trình thực hiện trong vòng 6 tháng bởi các nhóm chế tạo linh kiện bán dẫn.
  2. Thiết lập quy trình tính toán mở rộng đa tỉ lệ: Cần tích hợp phương pháp DFT trong DMol3 với mô phỏng động lực học phân tử (MD) và mô hình trường pha (phase-field) nhằm khảo sát động học chuyển mạch domain dưới điện trường ngoài từ 10 đến 100 kV/cm. Mục tiêu hoàn thiện mô hình trong 12 tháng do các nhóm nghiên cứu vật lý tính toán chủ trì.
  3. Chuẩn hóa bộ phiếm hàm tương quan trao đổi lai: Ứng dụng các phiếm hàm lai như B3LYP hoặc HSE06 để khắc phục hiện tượng đánh giá thấp khe năng lượng của phiếm hàm GGA-PBE, nâng độ chính xác của phổ quang học lên trên 90%. Kế hoạch thực hiện trong 3 tháng tại các phòng thí nghiệm mô phỏng vật liệu.
  4. Ứng dụng cấu trúc vách domain 180 độ vào thiết kế ô nhớ FeRAM: Tận dụng độ dày vách domain siêu hẹp (4 đến 8 Angstrom) để phát triển các tế bào nhớ điện trở dựa trên vách domain, hướng tới mục tiêu giảm điện áp vận hành xuống dưới 0,8V và tăng độ bền chu kỳ đọc/ghi đạt mức $10^{12}$ chu kỳ. Thời gian thử nghiệm dự kiến 24 tháng tại các viện nghiên cứu công nghệ vi mạch.

Đối tượng nên tham khảo luận văn

Tài liệu mang lại giá trị học thuật và ứng dụng chuyên sâu cho 4 nhóm đối tượng:

  1. Học viên cao học và nghiên cứu sinh ngành Vật lý chất rắn, Vật lý tính toán: Nắm vững quy trình mô phỏng lượng tử ab-initio từ phương trình vi phân Kohn-Sham, tích phân số vùng Brillouin đến các kỹ thuật tối ưu hóa hình học trên phần mềm DMol3.
  2. Kỹ sư thiết kế linh kiện bán dẫn và bộ nhớ nano: Sử dụng trực tiếp các số liệu về tỉ số $c/a$, độ biến dạng $Ti^{4+}$ và khe HOMO-LUMO làm thông số đầu vào cho việc thiết kế transistor hiệu ứng trường sắt điện (FeFET) và bộ nhớ truy xuất ngẫu nhiên.
  3. Giảng viên và nhà nghiên cứu tại các trường đại học: Vận dụng luận văn làm tài liệu giảng dạy chuyên đề cao học về lý thuyết phiếm hàm mật độ, vật liệu sắt điện cấu trúc perovskite và hiện tượng chuyển pha cấu trúc.
  4. Chuyên gia phát triển cảm biến áp điện và vật liệu thu hoạch năng lượng nano: Khai thác các đặc trưng biến dạng mạng và cấu trúc vách domain 180 độ để tối ưu hóa hệ số áp điện $d_{33}$ cho các máy phát điện nano (PENG).

Câu hỏi thường gặp

Tại sao DMol3 lại được chọn để tính toán dây nano thay vì các phần mềm sóng phẳng?

DMol3 sử dụng hệ hàm cơ sở nguyên tử dạng số cục bộ (DNP), cho phép xử lý hiệu quả các hệ cấu trúc không tuần hoàn hoặc bán tuần hoàn như dây nano có bề mặt tự do. Cách tiếp cận này giúp loại bỏ hoàn toàn tương tác giả giữa các ô lặp lại trong mô hình siêu ô mạng của sóng phẳng, rút ngắn thời gian tính toán hơn 40% mà vẫn đảm bảo độ hội tụ năng lượng đạt dưới 0,001 Hartree.

Hiệu ứng kích thước ảnh hưởng đến tính sắt điện của dây nano BaTiO3 như thế nào?

Khi chiều dài dây nano giảm xuống dưới 4 ô mạng (khoảng 16 Angstrom), trường khử phân cực sinh ra từ hai đầu biên chiếm ưu thế, làm giảm độ dịch chuyển của ion $Ti^{4+}$ xuống dưới 0,05 Angstrom. Ngược lại, khi chiều dài vượt mức 8 ô mạng, tỉ số $c/a$ đạt trên 1,06 và tính chất sắt điện ở vùng lõi trung tâm được phục hồi hoàn toàn tương đương trạng thái khối.

Sự khác biệt cơ bản giữa mặt cắt BaO và TiO2 đối với khe năng lượng là gì?

Mặt cắt $TiO_2$ làm xuất hiện các mức năng lượng biên do liên kết không bão hòa của cation $Ti^{4+}$, kéo đáy dải dẫn xuống thấp hơn và làm hẹp khe HOMO-LUMO xuống mức 1,85 eV. Trong khi đó, mặt cắt BaO có cấu trúc điện tử ổn định hơn, duy trì khe HOMO-LUMO ở mức cao hơn từ 2,20 eV đến 2,45 eV.

Vách domain 180 độ trong dây nano BaTiO3 có đặc trưng cấu trúc ra sao?

Vách domain 180 độ trong dây nano là loại vách Ising cực mỏng, vùng chuyển tiếp phân cực chỉ diễn ra trong phạm vi từ 1 đến 2 ô đơn vị mạng (4 đến 8 Angstrom). Năng lượng bề mặt của vách domain duy trì ở mức thấp khoảng 12,5 mJ/$m^2$, cho phép các domain sắt điện tồn tại bền vững ở kích thước nanomet.

Phiếm hàm GGA-PBE mang lại ưu thế gì so với LDA trong nghiên cứu này?

GGA-PBE bổ sung đạo hàm bậc nhất của mật độ electron vào phiếm hàm năng lượng, khắc phục triệt để nhược điểm liên kết quá mức (overbinding) của LDA. Nhờ đó, GGA-PBE xác định hằng số mạng và độ giãn dài tứ giác $c/a$ với sai số dưới 1,2% so với thực nghiệm nhiễu xạ tia X, trong khi LDA thường đánh giá thấp thể tích ô mạng tới 3%.

Kết luận

  • Luận văn đã mô phỏng thành công cấu trúc hình học và tính chất điện tử của 36 cấu hình dây nano sắt điện $BaTiO_3$ bằng phương pháp phiếm hàm mật độ (DFT) trên gói phần mềm DMol3.
  • Xác lập quy luật biến thiên của tỉ số mạng $c/a$ tăng từ 1,02 lên 1,08 khi kéo dài dây từ 2U lên 10U, chứng minh sự phục hồi tính sắt điện ở vùng lõi trung tâm.
  • Làm sáng tỏ ảnh hưởng của hai loại mặt cắt bề mặt BaO và $TiO_2$ lên độ biến dạng ion $Ti^{4+}$ (đạt cực đại 0,15 Angstrom) và khe năng lượng HOMO-LUMO (1,85 eV - 2,45 eV).
  • Khẳng định cấu trúc vách domain 180 độ siêu mỏng từ 1 đến 2 ô mạng với mức năng lượng ổn định 12,5 mJ/$m^2$.
  • Lộ trình nghiên cứu tiếp theo cần tập trung mở rộng mô phỏng dưới tác dụng của điện trường ngoài và nhiệt độ hữu hạn trong giai đoạn 12 tháng tới; độc giả quan tâm có thể liên hệ trực tiếp với cơ sở đào tạo để tiếp cận toàn văn công trình nghiên cứu.
