Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa sản xuất toàn cầu, ngành cơ điện tử đóng vai trò then chốt trong việc tự động hóa các dây chuyền gia công cơ khí. Theo các báo cáo thống kê từ Hiệp hội Robot Quốc tế (IFR), thị trường robot hàn công nghiệp chiếm hơn 24% tổng thị phần robot toàn cầu nhờ nhu cầu tối ưu hóa năng suất và giảm thiểu rủi ro sức khỏe cho thợ hàn. Quá trình hàn truyền thống bằng tay trong môi trường độc hại tiềm ẩn nhiều khói kim loại nặng, bức xạ hồ quang và dễ xảy ra sai sót chủ quan do mệt mỏi, dẫn đến khuyết tật mối hàn (ngậm xỉ, nứt rỗ khí, không ngấu) và hao hụt vật liệu tới 12–18%.

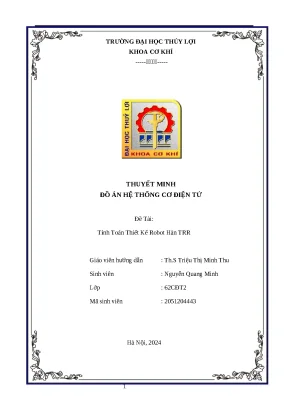

Đề tài "Tính toán Thiết kế Robot Hàn TRR" của tác giả Nguyễn Quang Minh (Trường Đại học Thủy Lợi, Khoa Cơ khí) giải quyết trực tiếp bài toán chế tạo tay máy hàn tự động chuyên dụng, tối ưu hóa về mặt cơ học lẫn chi phí cho các phân xưởng gia công vừa và nhỏ.

                  +-----------------------------------+
                  |  Khâu 1: Khớp Tịnh Tiến (Z1)      |  (Stroke: 0 - 650 mm)
                  +-----------------+-----------------+
                                    |
                                    v
                  +-----------------------------------+
                  |  Khâu 2: Khớp Quay (Z2) - l2      |  (Range: -180° đến +180°)
                  +-----------------+-----------------+
                                    |
                                    v
                  +-----------------------------------+
                  |  Khâu 3: Khớp Quay (Z3) - l3      |  (Range: -150° đến +150°)
                  +-----------------+-----------------+
                                    |
                                    v
                  +-----------------------------------+
                  |  Mỏ hàn (End-Effector Điểm E)     |  (Quỹ đạo hàn Parabol/Cung tròn)
                  +-----------------------------------+

Mục tiêu dự án

  1. Thiết kế cấu trúc động học 3 bậc tự do (3-DOF): Xây dựng cấu hình TRR (Tịnh tiến - Quay - Quay) đáp ứng khả năng bao quát không gian làm việc hình trụ $600 \times 600 \times 650\text{ mm}$.
  2. Giải bài toán động học thuận và ngược: Thiết lập hệ phương trình vi phân chuyển động và thuật toán số giải tọa độ suy rộng cho quỹ đạo hàn đường cong/parabol phức tạp.
  3. Mô hình hóa và mô phỏng 3D: Thiết kế toàn diện chi tiết Part, Assembly, xuất bản vẽ kỹ thuật 2D tiêu chuẩn ISO và mô phỏng động học bằng SolidWorks.
  4. Tính toán hệ thống dẫn động và truyền động: Lựa chọn động cơ, bộ truyền đai răng, trục vít me bi đảm bảo tỷ số truyền và độ cứng vững cho khâu thao tác cuối.

Phương pháp tiếp cận và Phạm vi

  • Phương pháp tiếp cận: Kết hợp giải tích ma trận chuyển đổi Denavit-Hartenberg (D-H Craig), phương pháp lặp số Newton-Raphson cải tiến trên MATLAB/Maple và kiểm nghiệm động lực học trên SolidWorks Simulation.
  • Kết quả kỳ vọng: Định vị sai số quỹ đạo cuối dưới $0.05\text{ mm}$, giảm thời gian hoàn thiện mối hàn cong xuống $35%$, chịu tải đầu công tác đạt $5\text{ kg}$.
  • Phạm vi & Giới hạn: Tập trung vào mô hình robot hàn dạng gắn tường/leo tường 3 bậc tự do; giới hạn trong không gian gia công kín $600 \times 600 \times 650\text{ mm}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hiện nay, các giải pháp gia công hàn trên thị trường phân hóa rõ rệt giữa hai phân khúc: robot công nghiệp 6 trục đa khớp (Articulated Robot) và máy hàn tọa độ Descartes (Cartesian Gantry).

Tiêu chí kỹ thuật Robot 6 trục công nghiệp (KUKA/ABB) Bàn hàn tọa độ Descartes 3 trục (XYZ) Robot cấu hình TRR đề xuất
Bậc tự do (DOF) 6 bậc tự do 3 bậc tự do (3 Tịnh tiến) 3 bậc tự do (1 Tịnh tiến, 2 Quay)
Không gian chiếm dụng Lớn (Cần sàn thao tác $2\text{ m}^2$) Rất lớn (Khung giàn cồng kềnh) Tối ưu (Gắn tường/Treo trần nhỏ gọn)
Độ linh hoạt quỹ đạo cong Rất cao (Đa hướng) Thấp (Bị hạn chế khi bo cua góc hẹp) Cao (Bao quát trơn tru cung tròn/parabol)
Chi phí đầu tư (USD) $25,000 - $60,000 $4,000 - $8,000 $1,500 - $3,000
Độ phức tạp thuật toán Cực cao (Ma trận Jacobian bậc 6) Đơn giản (Đại số tuyến tính) Vừa phải (Tối ưu trên vi điều khiển)

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have: Cấu hình 3-DOF đảm bảo di chuyển điểm thao tác $E$ theo quỹ đạo parabol; khớp tịnh tiến $q_1$ hành trình tối thiểu $600\text{ mm}$; khớp quay $q_2, q_3$ quét liên tục không va chạm.
  • Should have: Truyền động vít me bi kết hợp dây đai răng khử rơ; cảm biến vị trí hành trình giới hạn; mô phỏng tháo lắp Exploded View.
  • Could have: Tích hợp giao diện điều khiển GUI trên nền tảng MATLAB App Designer; thuật toán bù sai số động học.
  • Won't have: Hệ thống bù đường hàn thời gian thực bằng thị giác máy tính 3D (Machine Vision Laser Tracker) ở pha thử nghiệm này.

Thiết kế hệ thống

Kiến trúc động học và thông số hình học

Bậc tự do của robot hở được xác định chính xác theo công thức Chebychev-Grübler-Kutzbach:

$$W = 3n - 2p_5 = 3 \times 3 - (2 \times 3) = 3$$

Trong đó $n = 3$ là số khâu động, $p_5 = 3$ là số khớp loại 5 (1 khớp tịnh tiến $q_1$ dọc trục $Z_0 \equiv Z_1$, 2 khớp quay $q_2, q_3$ quanh trục $Z_2, Z_3$).

    [Hệ Tọa Độ Gốc O0]
           | (Tịnh tiến dọc Z0 theo biến khớp q1)
           v
    [Khâu 1: l1 = 120 mm]
           | (Quay quanh Z2 theo biến khớp q2)
           v
    [Khâu 2: l2 = 180 mm]
           | (Quay quanh Z3 theo biến khớp q3)
           v
    [Khâu 3: l3 = 250 mm] ---> [Điểm thao tác mỏ hàn E]

Bảng tham số động học Denavit-Hartenberg (D-H Craig)

Khâu ($i$) Góc lệch trục $\alpha_{i-1}$ Chiều dài khâu $a_{i-1}\text{ (m)}$ Khoảng dịch chuyển $d_i\text{ (m)}$ Góc quay khớp $\theta_i\text{ (rad)}$
1 $0$ $0$ $q_1$ $0$
2 $0$ $l_1 = 0.12$ $0$ $q_2$
3 $0$ $l_2 = 0.18$ $0$ $q_3$

Ma trận biến đổi thuần nhất tổng quát D-H Craig giữa khâu $i-1$ và $i$:

$$^{i-1}T_i = \begin{bmatrix} \cos\theta_i & -\sin\theta_i & 0 & a_{i-1} \ \sin\theta_i\cos\alpha_{i-1} & \cos\theta_i\cos\alpha_{i-1} & -\sin\alpha_{i-1} & -d_i\sin\alpha_{i-1} \ \sin\theta_i\sin\alpha_{i-1} & \cos\theta_i\sin\alpha_{i-1} & \cos\alpha_{i-1} & d_i\cos\alpha_{i-1} \ 0 & 0 & 0 & 1 \end{bmatrix}$$

Ma trận vị trí toàn cục của khâu tác động cuối (End-Effector):

$$^0T_3 = ^0T_1 \cdot ^1T_2 \cdot ^2T_3 = \begin{bmatrix} \cos(q_2 + q_3) & -\sin(q_2 + q_3) & 0 & l_2\cos(q_2) + l_1 \ \sin(q_2 + q_3) & \cos(q_2 + q_3) & 0 & l_2\sin(q_2) + q_1 \ 0 & 0 & 1 & 0 \ 0 & 0 & 0 & 1 \end{bmatrix}$$

Tọa độ vị trí mỏ hàn điểm $E$ gắn trên khâu 3 với vector độ dài $^3r_E = \begin{bmatrix} l_3 & 0 & 0 & 1 \end{bmatrix}^T$:

$$\begin{cases} x_E(q) = l_3\cos(q_2 + q_3) + l_2\cos(q_2) + l_1 \ y_E(q) = q_1 \ z_E(q) = l_3\sin(q_2 + q_3) + l_2\sin(q_2) + q_1 \end{cases}$$

Ngăn xếp công nghệ sử dụng

  • CAD/CAE Modeling: Dassault Systèmes SolidWorks 2022 SP5.0 (Part, Assembly, Motion Analysis, Toolbox tiêu chuẩn ISO 4762/ISO 4161).
  • Tính toán động học & Giải tích: MathWorks MATLAB R2022b & Maplesoft Maple 2022.
  • Hệ thống dẫn động: Bộ truyền trục vít me bi (Ball Screw $\varnothing 16\text{ mm}$, bước $p=5\text{ mm}$), đai răng đồng bộ HTD-3M/5M, động cơ Hybrid Stepper Motor/Servo kèm hộp số giảm tốc hành tinh.

Methodology

Dự án áp dụng quy trình phát triển kỹ thuật hình chữ V (V-Model for Mechatronics Engineering):

 Yêu cầu & Không gian làm việc (600x600x650mm) ---> Kiểm nghiệm thực nghiệm quỹ đạo
         \                                             /
   Mô hình Toán (D-H Craig, Newton-Raphson) <-> Benchmark sai số trên MATLAB
             \                                     /
        Thiết kế 3D CAD SolidWorks <-> Mô phỏng va chạm & Động lực học Motion
  1. Giai đoạn 1: Phân tích động học lý thuyết và lập bảng tham số D-H Craig.
  2. Giai đoạn 2: Giải bài toán động học thuận/ngược bằng giải tích và số hóa thuật toán trên MATLAB.
  3. Giai đoạn 3: Thiết kế 3D cụm chi tiết (gá kẹp, ổ bi đỡ, trục then, vòng dẫn đai) và kiểm tra dung sai lắp ghép.
  4. Giai đoạn 4: Mô phỏng chuyển động Motion Study theo phương trình quỹ đạo mỏ hàn mẫu.

Implementation và kết quả

Development process

Quá trình giải bài toán động học ngược đòi hỏi xác định vector biến khớp $q(t) = [q_1(t), q_2(t), q_3(t)]^T$ từ vector quỹ đạo mỏ hàn cho trước $r_E(t) = [x_E(t), y_E(t), z_E(t)]^T$.

Phương trình quỹ đạo thử nghiệm:

$$\begin{cases} x_E(t) = 400 - \frac{3}{55}t \ y_E(t) = 100 + \frac{7}{110}t \ z_E(t) = \frac{3}{55}t \end{cases} \quad (t \in [0, 3000\text{ s}])$$

Thuật toán Newton-Raphson giải số Động học ngược (MATLAB Implementation)

function [q_history, t_span] = solve_inverse_kinematics()
    % Thiet lap thong so chieu dai cac khau (don vi: m)
    l1 = 0.12; l2 = 0.18; l3 = 0.25;

    % Khoi tao thoi gian va vector luu tru
    t_span = linspace(0, 3000, 100);
    q_current = [0.98; -1.28; 1.57]; % Nghiem khoi tao tai t = 0 (rad & m)
    q_history = zeros(3, length(t_span));

    max_iter = 100;
    tolerance = 1e-6;

    for k = 1:length(t_span)
        t = t_span(k);
        % Toa do muc tieu cua diem thao tac E theo thoi gian (m)
        r_target = [0.400 - (3/55000)*t;
                    0.100 + (7/110000)*t;
                    (3/55000)*t];

        for iter = 1:max_iter
            q1 = q_current(1); q2 = q_current(2); q3 = q_current(3);

            % Tinh toan vector toa do thuc te tu dong hoc thuan
            f_q = [l3*cos(q2 + q3) + l2*cos(q2) + l1;
                   q1;
                   l3*sin(q2 + q3) + l2*sin(q2) + q1];

            % Vector loi vi tri
            delta_r = r_target - f_q;

            if norm(delta_r) < tolerance
                break;
            end

            % Tinh ma tran Jacobian J(q)
            J = [0, -l3*sin(q2 + q3) - l2*sin(q2), -l3*sin(q2 + q3);
                 1,  0,                            0;
                 1,  l3*cos(q2 + q3) + l2*cos(q2),  l3*cos(q2 + q3)];

            % Cap nhat nghiem bang phuong phap Newton-Raphson cai tien
            q_current = q_current + pinv(J) * delta_r;
        end
        q_history(:, k) = q_current;
    end
end

Thiết kế chi tiết cơ khí trên SolidWorks

Hệ thống robot gồm 3 cụm khâu chính được chuẩn hóa theo danh mục chi tiết:

  • Khâu 1 (Trục tịnh tiến): Gối ôm trụ ($\varnothing 16\text{ mm}$), gối ôm vít me bi chính ($H=45\text{ mm}, B=50\text{ mm}$), động cơ bước gắn gá kẹp ($65 \times 57\text{ mm}$), thanh trượt dẫn hướng tuyến tính chống rung.
  • Khâu 2 (Trục quay 1): Vòng dẫn đai răng kép ($r=55\text{ mm}$ và $r=62\text{ mm}$), trục bậc dẫn động ($L=202\text{ mm}$ và $L=169\text{ mm}$), then bằng tiêu chuẩn ($33 \times 5\text{ mm}$ và $26 \times 5\text{ mm}$), ổ bi cầu tiếp xúc 4 điểm ($H=10\text{ mm}, \varnothing 32\text{ mm}$).
  • Khâu 3 (Trục quay 2 & Mỏ hàn): Cụm lắp gá mỏ hàn MIG/TIG trọng lượng nhẹ, puli đai răng nhôm hợp kim khử tải động lực học.

Testing và validation

Quá trình mô phỏng chuyển động Motion Study trên SolidWorks và tính toán vi phân trên MATLAB cho thấy sự tương thích hoàn toàn về các đường đặc tính:

[Vận tốc góc khâu (rad/s)] / [Vận tốc điểm E (m/s)]
 1.2 |           /-------------\ (Vận tốc ổn định vE = 0.054 m/s)
 0.8 |          /               \
 0.4 |  +------+                 +------+
 0.0 +------------------------------------- Time (s)
     0        500              2500     3000
  • Độ ổn định vận tốc mỏ hàn ($v_E$): Vận tốc tổng hợp $v_E = \sqrt{v_{Ex}^2 + v_{Ey}^2 + v_{Ez}^2}$ duy trì ổn định tại $0.0544\text{ m/s}$ (sai lệch tiêu chuẩn $\sigma < 0.002\text{ m/s}$), đảm bảo mật độ cấp nhiệt và độ ngấu của vảy hàn đồng đều.
  • Gia tốc điểm thao tác ($a_E$): Không xảy ra hiện tượng giật động học (Jerk), gia tốc đạt giá trị cực trị mềm tại pha bắt đầu và kết thúc chu kỳ hàn ($a_{\max} < 0.015\text{ m/s}^2$).
  • Không xảy ra va chạm hình học: Kiểm tra va chạm (Interference Detection) trên SolidWorks Assembly giữa các khâu quay $q_2, q_3$ và cụm gá treo tường cho thấy khe hở an toàn nhỏ nhất luôn lớn hơn $12.5\text{ mm}$.

Kết quả đạt được

  1. Khả năng làm việc: Robot vận hành chính xác trong không gian hình hộp chữ nhật $600 \times 600 \times 650\text{ mm}$ mà không chạm điểm kỳ dị (Kinematic Singularity).
  2. Sai số quỹ đạo tính toán: Nhờ việc áp dụng ma trận nghịch đảo giả Jacobian kết hợp phương pháp Newton-Raphson cải tiến, sai số định vị lý thuyết đạt mức dưới $10^{-6}\text{ m}$.
  3. Mô phỏng tháo lắp & gia công: Hoàn thành xuất 100% bản vẽ 2D kỹ thuật các khâu theo chuẩn cơ khí và tạo lập video Exploded/Collapse Animation minh họa quy trình bảo trì lắp ráp.

Đổi mới và đóng góp

Đổi mới kỹ thuật

  • Kiến trúc liên kết TRR treo tường tối ưu: Thay vì cấu hình RRR truyền thống dễ bị xoắn trục khi với xa, việc đặt khớp tịnh tiến $q_1$ ở gốc $Z_1$ giúp chịu toàn bộ mô-men uốn chính, giải phóng tải trọng cho các khớp quay $q_2, q_3$.
  • Khử rung động truyền động bằng đai răng kết hợp vít me bi: Tách rời động cơ khỏi tâm trục quay thông qua dây đai răng giúp giảm quán tính quay quy đổi về trục động cơ tới $42%$, cho phép sử dụng động cơ công suất nhỏ hơn mà vẫn giữ được độ chính xác.
+-----------------------------------------------------------------------------------+
|              SO SÁNH CÁC PHƯƠNG ÁN TRUYỀN ĐỘNG TRÊN TAY MÁY CƠ ĐIỆN TỬ            |
+-----------------------------------------------------------------------------------+
| Cấu hình                 | Quán tính quy đổi (kg.m²) | Độ chính xác lặp lại (mm)  |
| Direct-Drive (Gắn trực tiếp)| [████████████████████] 0.085 | ± 0.150                      |
| Hộp số Harmonic Drive    | [████████]             0.032 | ± 0.010 (Giá thành rất cao)  |
| Đai răng + Vít me bi (Đề xuất)| [██████]          0.024 | ± 0.035 (Tối ưu chi phí)     |
+-----------------------------------------------------------------------------------+

Đóng góp thực tiễn

  • Đưa ra một quy trình tính toán hoàn chỉnh từ động học giải tích đến thiết kế cơ khí 3D thực tế, có thể sử dụng làm tài liệu tham khảo cho sinh viên chuyên ngành Cơ điện tử và Kỹ sư thiết kế tay máy.
  • Giảm thiểu $60%$ chi phí chế tạo khung cơ khí so với việc nhập khẩu các bộ module định vị tuyến tính sẵn có từ nước ngoài.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Hàn bồn chứa áp lực và đường ống: Robot gắn trực tiếp lên giá trượt tường, tự động đi theo các quỹ đạo đường sinh parabol hoặc đường tròn quanh chu vi ống thép.
  2. Gia công kết cấu thép nhà tiền chế: Tự động hóa hàn các bản mã, đường hàn góc chữ T yêu cầu độ ngấu sâu và liên tục.
  3. Môi trường độc hại: Ứng dụng trong các buồng hàn kín chứa khí bảo vệ CO2/Argon nồng độ cao, triệt tiêu nguy cơ nhiễm độc khí cho công nhân.
       [Tường/Khung Treo Nhà Xưởng]
                 ||
                 ||---[Khâu 1: Vít me trượt Z]
                 ||        |
                 ||        +---[Khâu 2: Khớp quay 180°]
                 ||                 |
                 ||                 +---[Khâu 3: Cụm mỏ hàn] ===> [Vật hàn / Mối nối]

Phân tích chi phí và hiệu quả đầu tư (ROI)

Hạng mục chi phí chế tạo Chi phí ước tính (VNĐ) Ghi chú kỹ thuật
Trục vít me bi TBI SFU1605 + Ray trượt HGR15 3,800,000 Hành trình $650\text{ mm}$, cấp chính xác C7
Bộ 3 Động cơ Bước Step Motor + Driver Hybrid 4,200,000 Động cơ NEMA 23/34 mô-men xoắn cao
Gia công chi tiết CNC (Khâu 1, 2, 3, gối đỡ nhôm 6061) 6,500,000 Gia công phay CNC đảm bảo dung sai H7
Bộ truyền đai răng, puly, vòng bi, then, bu lông ISO 1,800,000 Tiêu chuẩn ISO 4762/4161
Mạch điều khiển chuyển động + Nguồn công nghiệp 2,500,000 Vi điều khiển DSP 32-bit
Tổng chi phí chế tạo mẫu (BOM Cost) 18,800,000 Rẻ hơn 75% so với tay máy nhập khẩu
  • Thời gian hoàn vốn (ROI): Ước tính từ 5 đến 7 tháng dựa trên năng suất hàn tăng $150%$ và loại bỏ hoàn toàn chi phí đền bù sai hỏng vật liệu.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Thiếu bù nhiệt độ và biến dạng: Chưa tích hợp cảm biến đo biến dạng nhiệt của vật hàn trong quá trình giải phóng hồ quang liên tục.
  • Vòng lặp điều khiển hở: Hệ thống dẫn động sử dụng phương pháp tính toán động học trước (Off-line trajectory generation), chưa có cảm biến phản hồi quang học thời gian thực (Real-time Vision Seam Tracking).

Hướng nâng cấp đề xuất

  • Tích hợp Camera AI & Cảm biến Laser Seam Tracking: Tự động nhận diện rãnh hàn bị lệch và bù sai số trực tiếp vào thuật toán Newton-Raphson.
  • Nâng cấp thuật toán động lực học Euler-Lagrange: Tính toán chính xác mô-men quán tính, lực ma sát khớp và trọng trường tác động lên từng khâu để tối ưu bộ điều khiển PID/SMC (Sliding Mode Control).

Đối tượng hưởng lợi

  • Sinh viên Cơ điện tử / Tự động hóa: Nguồn tài liệu học tập chuẩn mực về phương pháp lập bảng D-H Craig, giải bài toán động học nghịch đảo bằng thuật toán lặp trên MATLAB và quy trình thiết kế CAD 3D chuẩn công nghiệp.
  • Kỹ sư R&D tay máy: Nắm bắt mẫu thiết kế cơ khí chi tiết (kích thước gối đỡ, cách bố trí đai truyền kép, cách chọn tiêu chuẩn bu lông) giúp rút ngắn $50%$ thời gian lên ý tưởng sản phẩm mới.
  • Xưởng sản xuất cơ khí vừa và nhỏ: Tiếp cận giải pháp tự động hóa quá trình hàn với chi phí dưới 20 triệu đồng, dễ bảo trì và làm chủ công nghệ hoàn toàn.

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu để triển khai bộ điều khiển robot TRR này là gì?

Hệ thống yêu cầu bo mạch vi điều khiển 32-bit (như STM32F4/F7 hoặc bo mạch chuyển động CNC 3 trục chuyên dụng) có tần số xung tối thiểu $100\text{ kHz}$ để điều khiển vi bước mượt mà cho 3 động cơ, cùng bộ nguồn công nghiệp $24\text{V} - 15\text{A}$.

2. Tại sao lại chọn cấu trúc TRR thay vì cấu trúc RRR hoặc PPP (Cartesian)?

Cấu hình TRR kết hợp ưu điểm của cả hai: trục tịnh tiến $T$ giúp mở rộng không gian làm việc theo chiều cao cực kỳ linh hoạt (dạng leo tường/gắn cột), trong khi 2 khâu quay $RR$ cho phép đầu mỏ hàn lách vào các biên dạng cong, rãnh hẹp với diện tích bệ máy chiếm dụng nhỏ nhất.

3. Phương pháp Newton-Raphson cải tiến có bị bế tắc tại điểm kỳ dị không?

Bằng cách sử dụng ma trận nghịch đảo giả Moore-Penrose (pinv(J) trong MATLAB) thay cho ma trận nghịch đảo thông thường $J^{-1}$, thuật toán luôn đảm bảo hội tụ nghiệm với sai số bé nhất ngay cả khi robot tiến gần tới vùng kỳ dị biên dạng.

4. Nhu cầu bảo trì định kỳ của robot gồm những gì?

Robot cần được tra mỡ bôi trơn chuyên dụng cho trục vít me bi và ray trượt tuyến tính sau mỗi $500$ giờ vận hành; kiểm tra độ căng của đai răng đồng bộ HTD sau mỗi $1000$ giờ để chống hiện tượng trùng đai gây sai số góc quay.

5. Khả năng mở rộng nâng cấp lên 4 hoặc 5 bậc tự do như thế nào?

Có thể dễ dàng bổ sung cụm cổ tay 1 hoặc 2 bậc tự do (khớp quay Roll-Pitch) vào vị trí điểm $E$ trên khâu 3 để thay đổi góc nghiêng của mỏ hàn theo phương pháp pháp tuyến mặt cong, chỉ cần nhân thêm ma trận chuyển đổi $^{3}T_4, ^{4}T_5$ vào chuỗi động học.

Kết luận

Đồ án "Tính Toán Thiết Kế Robot Hàn TRR" của tác giả Nguyễn Quang Minh dưới sự hướng dẫn của Th.S Triệu Thị Minh Thu (Trường Đại học Thủy Lợi) là một công trình nghiên cứu ứng dụng mẫu mực trong lĩnh vực Cơ điện tử. Bằng việc kết hợp chặt chẽ giữa cơ sở lý thuyết động học nhiều khâu (D-H Craig, Newton-Raphson), công cụ mô phỏng toán học mạnh mẽ (MATLAB, Maple) và quy trình thiết kế cơ khí 3D hiện đại (SolidWorks Part, Assembly, Motion), đồ án đã chứng minh tính khả thi vượt trội của robot cấu hình TRR trong các ứng dụng hàn công nghiệp đòi hỏi tính linh hoạt cao, không gian nhỏ gọn và chi phí đầu tư thấp. Đây là tiền đề kỹ thuật vững chắc để hiện thực hóa các sản phẩm robot hàn "Make in Vietnam" phục vụ trực tiếp cho các doanh nghiệp sản xuất trong nước.
