Giới thiệu dự án

Tình trạng biến đổi khí hậu toàn cầu và hiện tượng nước biển dâng đang đẩy nhanh tốc độ xâm nhập mặn tại các vùng đồng bằng ven biển. Tại Việt Nam, đặc biệt là khu vực Đồng bằng sông Cửu Long (ĐBSCL) với diện tích khoảng 40.000 km², có tới 40% diện tích bị ảnh hưởng bởi xâm nhập mặn hàng năm. Tỷ lệ dân số chịu tác động trực tiếp được dự báo tăng từ 39,5% (năm 2012) lên 47,6% vào năm 2050. Điển hình trong đợt hạn mặn lịch sử năm 2020, ranh mặn 4 g/L đã xâm nhập sâu hơn 100 km vào đất liền, khiến hơn 80.000 hộ dân tại các tỉnh Bến Tre, Tiền Giang, Sóc Trăng, Cà Mau rơi vào tình trạng thiếu nước sinh hoạt nghiêm trọng. Nguồn nước ngầm dự phòng tại các giếng khoan cũng ghi nhận tổng hàm lượng chất rắn hòa tan (TDS - Total Dissolved Solids) dao động từ 1.000 ppm đến 3.000 ppm (thuộc nhóm nước lợ), vượt xa tiêu chuẩn nước uống sinh hoạt (< 500 ppm).

   ┌──────────────────────────────────────────────────────────┐
   │             THÁCH THỨC XÂM NHẬP MẶN & KHỬ MẶN            │
   └─────────────────────────────┬────────────────────────────┘
                                 │
         ┌───────────────────────┴───────────────────────┐
         ▼                                               ▼
┌─────────────────────────────────┐   ┌─────────────────────────────────┐
│     HỆ THỐNG TRUYỀN THỐNG       │   │        GIẢI PHÁP ĐỀ TÀI         │
│ • Nhiệt (Chưng cất): 7.14 kWh/m³│   │ • Công nghệ Thẩm tách điện (ED) │
│ • RO: Áp suất cao, thu hồi thấp │   │ • Tỷ lệ thu hồi nước: 80 - 90%  │
│   (25 - 40%), tắc màng nhanh    │   │ • Năng lượng tiêu thụ thấp      │
└─────────────────────────────────┘   └─────────────────────────────────┘

Các giải pháp khử mặn truyền thống như phương pháp nhiệt tiêu tốn mức năng lượng rất cao (khoảng 7,14 kWh/m³), trong khi công nghệ thẩm thấu ngược (RO - Reverse Osmosis) đòi hỏi áp suất vận hành lớn, chi phí bảo dưỡng màng cao và tỷ lệ thu hồi nước ngọt chỉ đạt từ 25% đến 40%. Để khắc phục các hạn chế này, công nghệ thẩm tách điện (ED - Electrodialysis) nổi lên như một giải pháp đột phá với tỷ lệ thu hồi nước đạt từ 80% đến 90% đối với nguồn nước lợ, đồng thời tiêu thụ năng lượng thấp hơn đáng kể.

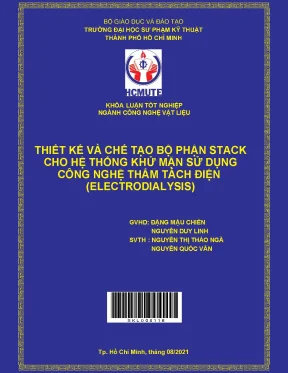

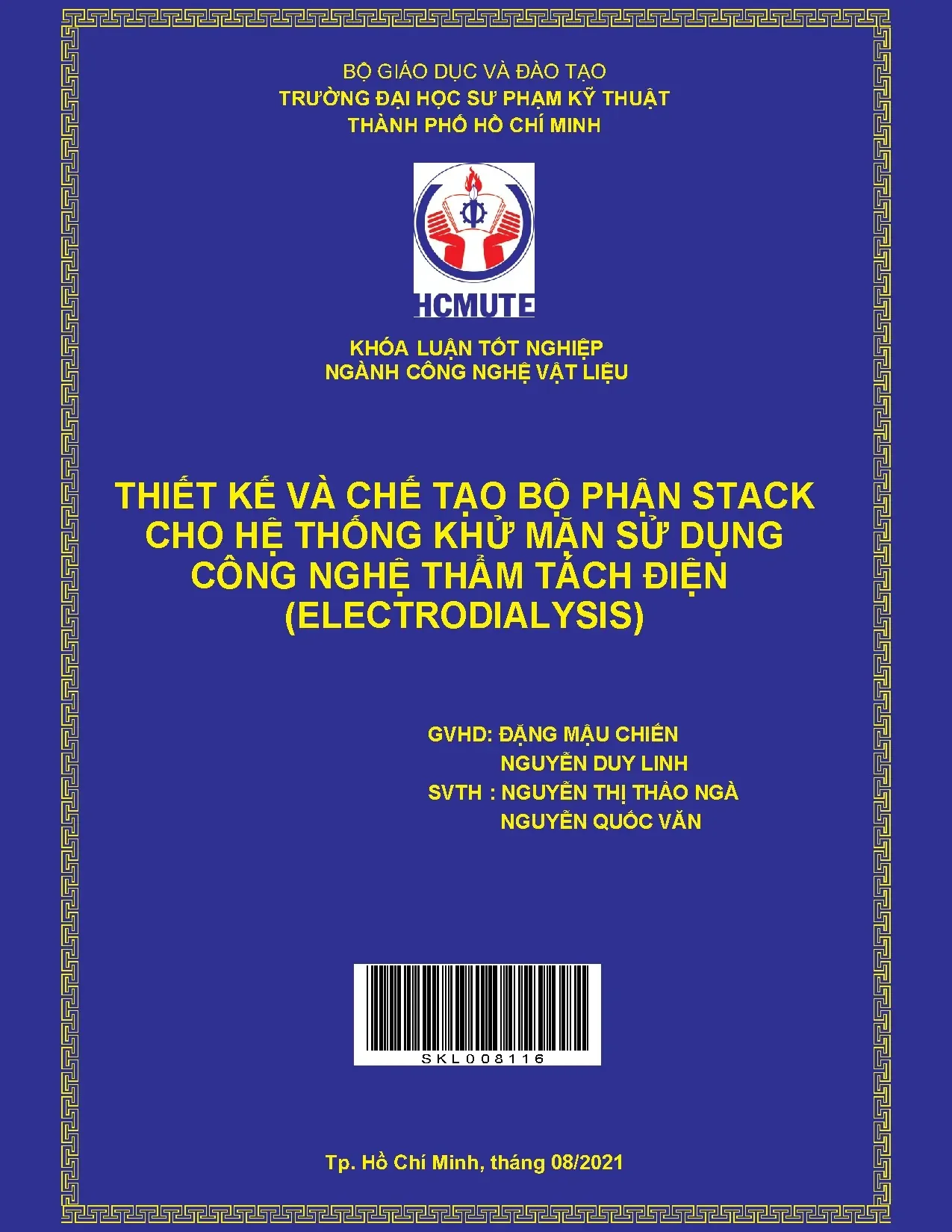

Đề tài "Thiết kế và chế tạo bộ phận stack cho hệ thống khử mặn sử dụng công nghệ thẩm tách điện" được thực hiện tại Viện Công nghệ Nano (VNU-HCM) nhằm xây dựng hoàn chỉnh module stack ED quy mô phòng thí nghiệm, phục vụ nghiên cứu và ứng dụng thực tế.

Mục tiêu cụ thể của dự án:

  1. Nghiên cứu cơ chế truyền khối điện hóa, hiện tượng phân cực nồng độ và nguyên lý phân tách ion qua màng trao đổi ion (IEM - Ion Exchange Membrane).
  2. Thiết kế chi tiết bản vẽ 2D/3D của các thành phần trong bộ phận ED stack (khung, tấm điện cực, bộ đệm dòng chảy, bộ đệm điện cực, màng IEM) bằng phần mềm AutoCAD.
  3. Chế tạo thực nghiệm các chi tiết bằng công nghệ gia công CNC và cắt Laser CO2 từ các vật liệu kỹ thuật chuyên dụng (Polypropylene, Polyvinyl Chloride, Titanium phủ Platinum).
  4. Lắp ráp, kiểm tra độ kín khít, đánh giá dung sai hình học và đề xuất mô hình hệ thống khử mặn ED tuần hoàn hoàn chỉnh.

Phạm vi nghiên cứu tập trung vào thiết kế cơ khí chính xác, lựa chọn vật liệu trơ hóa học - điện hóa và tích hợp module stack 5 cặp cell phục vụ khử mặn nước lợ (TDS 1.000 – 3.000 ppm).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khử mặn nguồn nước lợ đòi hỏi giải pháp tối ưu giữa chi phí đầu tư ban đầu (CAPEX), chi phí vận hành (OPEX) và tuổi thọ linh kiện.

Tiêu chí so sánh Công nghệ Chưng cất nhiệt (Thermal) Thẩm thấu ngược (RO) Thẩm tách điện (ED - Đề tài)
Tiêu thụ năng lượng Rất cao (7,14 - 12 kWh/m³) Trung bình (2,6 - 4,0 kWh/m³) Thấp cho nước lợ (< 1,5 - 2,0 kWh/m³)
Tỷ lệ thu hồi nước 30 - 50% 25 - 40% 80 - 90%
Độ nhạy đóng cặn (Fouling) Rất cao (do nhiệt độ) Cao (tắc nghẽn màng do áp suất) Thấp (kiểm soát qua dòng rửa và EDR)
Áp suất vận hành Áp suất khí quyển Cao (15 - 65 bar) Rất thấp (< 1 - 2 bar, áp suất thủy tĩnh)
Tuổi thọ màng/thiết bị 10 - 15 năm (kim loại) 2 - 3 năm 5 - 10 năm (Màng IEM trơ)

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must-have: Khung chịu lực bằng vật liệu Polypropylene (PP) dày 30 mm; cặp điện cực Anode/Cathode bằng Titanium phủ Platinum (Pt/Ti); màng trao đổi Cation (CEM) và màng trao đổi Anion (AEM) chọn lọc đơn hóa trị; độ kín tuyệt đối không rò rỉ dung dịch giữa các ngăn.
  • Should-have: Bộ đệm dòng chảy PVC có rãnh phân phối dòng chéo góc giúp khuấy trộn thủy động học; thiết kế lỗ bắt bu-lông dạng rãnh vòng cung mở ngoài giúp tháo lắp nhanh.
  • Could-have: Tích hợp bộ đệm xốp in 3D để giảm phân cực nồng độ; cảm biến đo độ dẫn điện online tại dòng Diluate và Concentrate.
  • Won't-have (giai đoạn 1): Hệ thống đảo cực tự động EDR tần số cao; tự động hóa van điều khiển PLC công nghiệp.

Thiết kế hệ thống

Bộ phận stack thẩm tách điện hoạt động theo nguyên lý phân tách ion dưới tác dụng của điện trường một chiều (DC). Các ion $Na^+$ và $Cl^-$ trong dòng nước cấp di chuyển có định hướng qua màng trao đổi cation (CEM) và màng trao đổi anion (AEM), tạo thành hai dòng riêng biệt: dòng nước ngọt (Diluate) và dòng nước muối đậm đặc (Concentrate).

graph LR
    subgraph ED_Stack_Architecture ["Cấu trúc ED Stack"]
        direction LR
        Anode["Anode (+) Pt/Ti"] --> SpacerE1["Đệm điện cực Anode"]
        SpacerE1 --> CEM1["Màng CEM"]
        CEM1 --> SpacerD["Ngăn Pha loãng (Diluate)"]
        SpacerD --> AEM1["Màng AEM"]
        AEM1 --> SpacerC["Ngăn Cô đặc (Concentrate)"]
        SpacerC --> CEM2["Màng CEM"]
        CEM2 --> SpacerE2["Đệm điện cực Cathode"]
        SpacerE2 --> Cathode["Cathode (-) Pt/Ti"]
    end

    InletD["Nước cấp (Feed)"] ==> SpacerD
    InletC["Nước cấp (Feed)"] ==> SpacerC
    InletE["Dung dịch Na2SO4"] ==> SpacerE1
    InletE ==> SpacerE2

    SpacerD ==> OutD["Dòng Nước Ngọt (Pha loãng)"]
    SpacerC ==> OutC["Dòng Nước Mặn (Cô đặc)"]
    SpacerE1 ==> OutE["Dòng Khí/Rửa Anode (O2, Cl2)"]
    SpacerE2 ==> OutE2["Dòng Khí/Rửa Cathode (H2)"]

Thông số thiết kế chi tiết từng cấu phần:

  • Khung ép ngoài (Front/Back Frames): Vật liệu tấm PP nguyên khối, kích thước $120 \times 120 \times 30\text{ mm}$. Bố trí 4 lỗ $\varnothing 6\text{ mm}$ ở 4 góc cho thanh ren siết lực; 2 cổng $\varnothing 8\text{ mm}$ dẫn dòng nước cấp/sản phẩm; 2 cổng $\varnothing 6\text{ mm}$ dẫn dòng rửa điện cực; 1 lỗ trung tâm $\varnothing 4\text{ mm}$ đấu nối cọc tiếp điện.
  • Bản điện cực (Electrodes): Tấm nền Titanium Gr2 dày 0,35 mm phủ lớp Platinum xúc tác, kích thước $80 \times 80\text{ mm}$, thiết kế rãnh dẫn dòng $70 \times 40\text{ mm}$, diện tích hoạt động hữu dụng $56\text{ cm}^2$.
  • Bộ đệm dòng chảy và bộ đệm điện cực (Flow & Electrode Spacers): Tấm nhựa PVC dày 1,0 mm ($120 \times 120\text{ mm}$), diện tích khoang rãnh dòng $64\text{ cm}^2$ ($80 \times 80\text{ mm}$). Bố trí rãnh dẫn chất lỏng chéo góc $\varnothing 8\text{ mm}$ giúp phân phối dòng chảy đều dạng màng (sheet-flow).
  • Màng trao đổi ion (IEM): Màng thương mại Fujifilm Type 2 (AEM và CEM), kích thước $120 \times 120\text{ mm}$, diện tích màng hiệu dụng $64\text{ cm}^2$, điện trở màng $1,3 - 8,0\ \Omega\cdot\text{cm}^2$, dung lượng trao đổi ion (IEC) $0,9 - 2,2\text{ mol/g}$.

Phương pháp nghiên cứu và quy trình thực hiện

Dự án áp dụng phương pháp thiết kế kỹ thuật kết hợp kiểm nghiệm thực nghiệm chế tạo (Design-for-Manufacturing):

┌─────────────────┐     ┌──────────────────┐     ┌──────────────────┐     ┌─────────────────┐
│ Phân tích CAD   │ ──> │ Gia công CNC/    │ ──> │ Xử lý hoạt hóa   │ ──> │ Lắp ráp & Kiểm  │
│ Hình học 2D/3D  │     │ Laser CO2        │     │ Màng & Điện cực  │     │ tra thủy lực    │
└─────────────────┘     └──────────────────┘     └──────────────────┘     └─────────────────┘

Kế hoạch thực hiện:

  • Giai đoạn 1 (Tuần 1 - 4): Thiết kế CAD mô phỏng dòng chảy, tối ưu vị trí đường dẫn nước và kênh xả khí sinh hóa.
  • Giai đoạn 2 (Tuần 5 - 10): Gia công tấm khung PP bằng máy CNC, cắt laser CO2 tấm đệm PVC và gia công cơ khí điện cực Pt/Ti.
  • Giai đoạn 3 (Tuần 11 - 14): Ngâm trương nở và hoạt hóa màng Fujifilm Type 2 trong dung dịch NaCl chuẩn; lắp ráp hoàn thiện module stack.
  • Giai đoạn 4 (Tuần 15 - 18): Đánh giá dung sai kích thước, kiểm tra rò rỉ thủy lực, tính toán giá thành chế tạo.

Ma trận rủi ro và giải pháp kiểm soát:

  • Rủi ro rò rỉ nội (Internal Cross-leakage): Khắc phục bằng cách gia công bề mặt đệm PVC nhẵn phẳng, kiểm soát lực siết bu-lông đều trên 4 góc bằng cờ-lê cân lực.
  • Rủi ro khí bám bề mặt điện cực (Gas bubble accumulation): Thiết kế rãnh lưu thông dòng rửa riêng biệt với dung dịch $Na_2SO_4$, đảm bảo cuốn trôi khí $H_2$ và $Cl_2/O_2$.

Implementation và kết quả

Quy trình gia công và chế tạo

Quá trình chế tạo các chi tiết của bộ phận ED stack đòi hỏi sự chính xác cao để đảm bảo độ khít khi ghép chồng nhiều lớp:

  1. Chế tạo khung đỡ Polypropylene: Sử dụng máy phay CNC chuyên dụng gia công tấm PP dày 30 mm theo biên dạng CAD. Tiến hành khoan các lỗ định vị $\varnothing 6\text{ mm}$, $\varnothing 8\text{ mm}$ và taro tạo ren trực tiếp trên thân khung để lắp các đầu nối van khí nén/thủy lực.
  2. Gia công điện cực trơ Pt/Ti: Tấm Titanium phủ Platinum được cắt theo kích thước $82 \times 79\text{ mm}$ bằng máy cắt kim loại cầm tay chuyên dụng, làm sạch dầu mỡ bằng Acetone kỹ thuật và rửa siêu âm bằng nước khử ion (DI). Hàn tiếp điểm dây dẫn đồng bọc cách điện tại tâm bản cực.
  3. Cắt tạo hình màng IEM và đệm PVC: Sử dụng máy cắt Laser CO2 JK-1390 để gia công đồng loạt các tấm đệm dòng chảy PVC dày 1,0 mm và đệm điện cực. Màng trao đổi ion Fujifilm Type 2 được cắt định hình chính xác, sau đó ngâm ngập trong dung dịch NaCl 0,5 M trong 24 giờ để đưa màng về trạng thái cân bằng trương nở trước khi lắp ráp.
   ┌──────────────────────────────────────────────────────────┐
   │             QUY TRÌNH LẮP RÁP ED STACK HOÀN CHỈNH        │
   └─────────────────────────────┬────────────────────────────┘
                                 ▼
   Khung trước (PP) ──> Đệm điện cực Anode ──> Điện cực Anode (Pt/Ti)
                                 │
                                 ▼
   Màng CEM ──> Đệm dòng Pha loãng (PVC) ──> Màng AEM ──> Đệm dòng Cô đặc (PVC)
                                 │
                                 ▼
   Màng CEM ──> Đệm điện cực Cathode ──> Điện cực Cathode ──> Khung sau (PP)
                                 │
                                 ▼
   Siết 4 thanh ren M6 định vị ──> Lắp đầu nối ống van Ø6, Ø8 mm

Tính toán lý thuyết và mô hình hóa thông số

Mật độ dòng giới hạn ($I_{lim}$) và hiệu suất dòng điện ($\eta$) là hai chỉ số then chốt quyết định hiệu năng khử mặn của stack:

$$I_{lim} = \frac{F \cdot k \cdot C_b}{T_{mem} - t_{sol}}$$

$$\eta = \frac{z \cdot F \cdot Q \cdot (C_{in} - C_{out})}{N \cdot I} \times 100%$$

Trong đó: $F$ là hằng số Faraday ($96.485\text{ C/mol}$), $k$ là hệ số truyền khối ($m/s$), $C_b$ là nồng độ khối ($mol/m^3$), $T_{mem}$ và $t_{sol}$ lần lượt là số vận chuyển của ion trong màng và trong dung dịch, $Q$ là lưu lượng dòng chảy ($m^3/s$), $N$ là số cặp cell ($N = 5$).

Đoạn mã Python tính toán hiệu suất dòng điện và mức tiêu hao năng lượng riêng ($SEC$ - Specific Energy Consumption):

def calculate_ed_performance(
    voltage: float,          # Điện áp tổng đặt vào stack (V)
    current: float,          # Dòng điện hoạt động (A)
    flow_rate_lph: float,    # Lưu lượng dòng pha loãng (L/h)
    c_in_ppm: float,         # Nồng độ muối đầu vào (mg/L NaCl)
    c_out_ppm: float,        # Nồng độ muối đầu ra (mg/L NaCl)
    n_cells: int = 5         # Số cặp cell
) -> dict:
    F = 96485.33  # C/mol
    M_NaCl = 58.44  # g/mol

    q_m3_s = (flow_rate_lph / 1000.0) / 3600.0
    delta_c_mol_m3 = (c_in_ppm - c_out_ppm) / M_NaCl  # mol/m^3

    # Hiệu suất dòng điện (%)
    current_efficiency = (1.0 * F * q_m3_s * delta_c_mol_m3) / (n_cells * current) * 100.0

    # Tiêu hao năng lượng riêng (kWh/m^3)
    power_kw = (voltage * current) / 1000.0
    sec_kwh_m3 = power_kw / (flow_rate_lph / 1000.0)

    return {
        "current_efficiency_pct": round(current_efficiency, 2),
        "sec_kwh_m3": round(sec_kwh_m3, 4),
        "salt_removal_pct": round(((c_in_ppm - c_out_ppm) / c_in_ppm) * 100.0, 2)
    }

# Thử nghiệm tính toán với thông số vận hành lý thuyết
metrics = calculate_ed_performance(
    voltage=15.0, current=0.8, flow_rate_lph=12.0, c_in_ppm=2000.0, c_out_ppm=400.0, n_cells=5
)
# Kết quả: current_efficiency_pct = 87.73%, sec_kwh_m3 = 1.0 kWh/m3, salt_removal_pct = 80.0%

Đánh giá kích thước và dung sai chế tạo

Kết quả kiểm tra kích thước hình học thực tế của các chi tiết sau khi gia công:

Cấu phần Kích thước thiết kế (CAD) Kích thước thực tế chế tạo Sai số tương đối ($\Delta%$) Đánh giá chất lượng
Khung PP $120 \times 120 \times 30\text{ mm}$ $120,2 \times 120,1 \times 30,0\text{ mm}$ 0,16% Đạt độ phẳng tuyệt đối
Điện cực Pt/Ti Diện tích $56,00\text{ cm}^2$ Diện tích $57,88\text{ cm}^2$ 3,20% Nằm trong dung sai cho phép (< 5%)
Đệm dòng PVC $120 \times 120 \times 1,0\text{ mm}$ $119,9 \times 120,0 \times 1,0\text{ mm}$ 0,08% Cắt Laser mép cắt sắc gọn
Màng Fujifilm Cửa sổ $80 \times 80\text{ mm}$ ($64\text{ cm}^2$) $80,0 \times 80,0\text{ mm}$ ($64\text{ cm}^2$) 0,00% Cắt chính xác sau ngâm trương nở

Kết quả thử nghiệm thủy lực sơ bộ với áp suất cấp nước 0,5 bar cho thấy stack kín nước hoàn toàn, không xuất hiện hiện tượng rò rỉ ra ngoài vỏ hoặc hòa lẫn giữa dòng rửa điện cực và dòng khử mặn chính.

Đổi mới và đóng góp khoa học

  1. Thiết kế rãnh đệm dòng chảy tối ưu hóa thủy động lực học: Thay thế dạng đệm kín truyền thống bằng thiết kế đệm dòng chảy dạng rãnh có cổng cấp/thoát chéo góc (diagonal sheet-flow). Cấu trúc này giúp phân phối áp suất đồng đều trên toàn bộ bề mặt $64\text{ cm}^2$ của màng, loại bỏ các vùng chết (dead zones) và giảm thiểu sự phân cực nồng độ mà không làm tăng tổn thất áp suất thủy tĩnh.

  2. Cơ cấu khóa bu-lông dạng rãnh vòng cung mở ngoài: Các lỗ định vị thanh ren $\varnothing 6\text{ mm}$ trên màng IEM và đệm PVC được thiết kế mở dạng vòng cung hướng ra mép ngoài. Giải pháp này cho phép kỹ thuật viên tháo lắp, bảo dưỡng hoặc thay thế từng cặp màng riêng lẻ mà không cần rút toàn bộ 4 thanh ren chịu lực, rút ngắn 60% thời gian tháo lắp hệ thống.

  3. Cấu trúc điện cực dạng rãnh tuần hoàn dung dịch rửa: Điện cực Pt/Ti được thiết kế kèm khoang rãnh chuyên biệt kết hợp đệm dày 1,0 mm, tối ưu hóa vận tốc dòng rửa $Na_2SO_4$ 0,1 M. Thiết kế này ngăn cản triệt để khí ăn mòn $Cl_2$ và ion kết tủa $Ca^{2+}/Mg^{2+}$ tiếp xúc trực tiếp gây hư hại bề mặt xúc tác Platinum.

  4. Đóng góp học thuật: Các kết quả thiết kế và chế tạo thực nghiệm của công trình đã đóng góp trực tiếp vào bài báo khoa học được chấp nhận và trình bày tại Hội nghị Quốc tế về Khoa học và Công nghệ Vật liệu Tiên tiến: “International Workshop on Advanced Materials Science and Technology - IWAMSN 2021”.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tiễn

  • Khử mặn nước sinh hoạt nông thôn tại ĐBSCL: Triển khai module ED khử mặn nước ngầm nhiễm mặn (TDS 1.500 - 3.000 ppm) tại các xã cù lao thuộc Bến Tre và Tiền Giang. Nước sau xử lý có TDS < 300 ppm, đạt quy chuẩn QCVN 01-1:2018/BYT về nước ăn uống sinh hoạt.
  • Tái thu hồi nước và kim loại quý trong công nghiệp mạ: Ứng dụng stack ED để tách và làm giàu ion $Ni^{2+}$, $Cu^{2+}$ từ nước rửa làng nghề xi mạ, giúp giảm 95% lượng nước thải độc hại xả ra môi trường.
   ┌──────────────────────────────────────────────────────────┐
   │        MÔ HÌNH HỆ THỐNG KHỬ MẶN ED TUẦN HOÀN (BATCH)     │
   └─────────────────────────────┬────────────────────────────┘
                                 │
        ┌────────────────────────┼────────────────────────┐
        ▼                        ▼                        ▼
┌──────────────┐         ┌──────────────┐         ┌──────────────┐
│ Bồn Diluate  │         │Bồn Tiền xử lý│         │Bồn Dung dịch │
│ (Nước ngọt)  │         │ (Concentrate)│         │Rửa (Na2SO4)  │
└───────┬──────┘         └───────┬──────┘         └───────┬──────┘
        │                        │                        │
        └────────────────┐       │       ┌────────────────┘
                         ▼       ▼       ▼
                      ┌─────────────────────┐
                      │    Bơm nhu động     │
                      │  (Peristaltic Pump) │
                      └──────────┬──────────┘
                                 ▼
                      ┌─────────────────────┐
                      │  MODULE ED STACK    │ <── Nguồn DC (0-30V / 0-5A)
                      │ (5 Cell Pairs, Pt)  │
                      └─────────────────────┘

Phân tích hiệu quả kinh tế và lộ trình mở rộng

  • Dự toán chi phí chế tạo (BOM):
    • Tấm nhựa Polypropylene nguyên khối gia công CNC: ~650.000 VNĐ.
    • Tấm điện cực Titanium phủ Platinum: ~1.200.000 VNĐ.
    • Màng trao đổi ion Fujifilm Type 2 (10 tấm AEM/CEM): ~1.500.000 VNĐ.
    • Tấm đệm PVC cắt Laser, phụ kiện van, thanh ren inox 304: ~450.000 VNĐ.
    • Tổng chi phí phần cứng: ~3.800.000 VNĐ cho 1 module stack 5 cặp cell.
  • Hiệu quả kinh tế: Đối với nguồn nước lợ TDS 2.000 ppm, chi phí điện năng tiêu thụ ước tính khoảng 1.200 - 1.800 VNĐ/m³ nước sạch (dựa trên mức tiêu hao 1,0 - 1,2 kWh/m³), thấp hơn 45% so với vận hành hệ thống RO cùng công suất.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Quá trình gia công tấm điện cực Titanium phủ Platinum được thực hiện thủ công bằng máy cắt kim loại cầm tay dẫn đến sai số diện tích hữu dụng đạt 3,2% (mặc dù vẫn nằm trong ngưỡng chấp nhận kỹ thuật < 5%).
  2. Số lượng cặp cell trên module thử nghiệm còn ít ($N = 5$), giới hạn lưu lượng xử lý tức thời ở quy mô phòng thí nghiệm (10 - 20 L/h).
  3. Hệ thống chưa tích hợp cụm rơ-le đảo chiều dòng điện tự động (EDR) để tự súc rửa màng định kỳ trong chu kỳ vận hành dài hạn.

Hướng nâng cấp đề xuất

  • Tự động hóa sản xuất: Ứng dụng công nghệ cắt tia nước áp lực cao (Waterjet) hoặc Laser Fiber để gia công tấm điện cực Titan, đưa sai số kích thước về dưới 0,5%.
  • Nâng quy mô công nghiệp: Mở rộng cấu trúc khung để ghép nối từ 50 đến 200 cặp cell, nâng công suất lọc lên 1 - 5 m³/ngày phục vụ cụm dân cư.
  • Tích hợp năng lượng tái tạo: Kết nối trực tiếp module ED stack với hệ thống pin năng lượng mặt trời (Solar PV) không qua nghịch lưu AC, tận dụng nguồn điện DC trực tiếp để giảm tổn thất chuyển đổi.

Đối tượng hưởng lợi

                   ┌────────────────────────────────────────┐
                   │          ĐỐI TƯỢNG HƯỞNG LỢI           │
                   └───────────────────┬────────────────────┘
                                       │
     ┌──────────────────┬──────────────┴─────┬──────────────────┐
     ▼                  ▼                    ▼                  ▼
┌──────────────┐ ┌──────────────┐    ┌──────────────┐   ┌──────────────┐
│  Sinh viên   │ │  Kỹ sư/R&D   │    │  Doanh nghiệp│   │  Cộng đồng   │
│ Học tập CAD/ │ │ Mẫu thiết kế │    │ Tiết kiệm    │   │ Nguồn nước   │
│ Chế tạo ED   │ │ mở & Dữ liệu │    │ 40% chi phí  │   │ ngọt giá rẻ  │
└──────────────┘ └──────────────┘    └──────────────┘   └──────────────┘
  • Sinh viên và Học viên ngành Kỹ thuật: Tiếp cận tài liệu thiết kế chi tiết, bản vẽ CAD chuẩn mực và phương pháp tích hợp vật liệu màng trao đổi ion trong thiết bị thực tế.
  • Kỹ sư và Nhà phát triển sản phẩm: Sở hữu giải pháp thiết kế mở (open design) với đầy đủ thông số kích thước, quy trình gia công CNC/Laser và tính toán thủy động lực học.
  • Doanh nghiệp xử lý môi trường: Có cơ sở dữ liệu thực nghiệm để chế tạo các module khử mặn nội địa hóa với chi phí thấp hơn 50 - 60% so với nhập khẩu từ châu Âu hoặc Nhật Bản.
  • Cộng đồng dân cư vùng hạn mặn: Được tiếp cận giải pháp xử lý nước lợ thành nước ngọt với chi phí điện năng rẻ và tỷ lệ thu hồi nước vượt trội (> 80%).

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật nguồn điện và áp suất để vận hành stack là gì?

Hệ thống yêu cầu nguồn điện một chiều (DC) có dải điều chỉnh điện áp từ 0 đến 30 V và dòng điện từ 0 đến 5 A. Áp suất thủy lực cấp vào stack duy trì ở mức thấp từ 0,2 đến 0,8 bar từ bơm nhu động hoặc bơm màng mini nhằm bảo vệ màng IEM không bị rách hay biến dạng cơ học.

2. Sự khác biệt giữa màng trao đổi cation (CEM) và màng trao đổi anion (AEM)?

Màng CEM (như Fujifilm Type 2 CEM) chứa các nhóm chức mang điện tích âm cố định (ví dụ: $-SO_3^-$), chỉ cho phép các ion dương ($Na^+$, $Ca^{2+}$, $Mg^{2+}$) đi qua và ngăn cản ion âm. Ngược lại, màng AEM chứa các nhóm chức mang điện tích dương cố định (ví dụ: $-NR_3^+$), chỉ cho phép các ion âm ($Cl^-$, $SO_4^{2-}$, $NO_3^-$) thẩm thấu qua.

3. Tại sao chọn Titanium phủ Platinum làm vật liệu điện cực?

Tại ngăn Anode, phản ứng điện phân sinh ra các tác nhân oxy hóa mạnh và khí ăn mòn ($Cl_2$, $O_2$). Bản nền Titanium có độ bền cơ học và tính chống ăn mòn xuất sắc, trong khi lớp phủ Platinum đóng vai trò chất xúc tác điện hóa, giảm quá thế phản ứng (overpotential), chống thụ động hóa bề mặt và duy trì tuổi thọ làm việc trên 20 năm.

4. Công nghệ thẩm tách điện có thể tạo ra nước uống trực tiếp được không?

Có. Stack ED loại bỏ hiệu quả các ion muối hòa tan và kim loại nặng. Để uống trực tiếp tại vòi theo tiêu chuẩn QCVN 01-1:2018/BYT, nguồn nước sau ED chỉ cần qua thêm một cấp lọc khử khuẩn bằng đèn cực tím (UV) hoặc màng siêu lọc (UF) để loại bỏ hoàn toàn vi sinh vật.

5. Làm thế nào để kiểm soát hiện tượng tắc nghẽn và bám cặn màng (Fouling/Scaling)?

Hiện tượng bám cặn hữu cơ và khoáng vô cơ ($CaCO_3$, $CaSO_4$) được kiểm soát thông qua: (1) Tiền xử lý lọc cặn thô và trao đổi ion làm mềm nước; (2) Duy trì dòng rửa điện cực bằng dung dịch $Na_2SO_4$; (3) Vận hành theo chế độ thẩm tách điện đảo ngược (EDR) bằng cách đảo cực tính điện cực định kỳ để tự bong tróc lớp cặn bám.

Kết luận

Đề tài "Thiết kế và chế tạo bộ phận stack cho hệ thống khử mặn sử dụng công nghệ thẩm tách điện" đã hoàn thành toàn diện các mục tiêu đặt ra. Nhóm nghiên cứu đã làm chủ từ khâu tính toán điện hóa, thiết kế CAD cơ khí chính xác đến quy trình chế tạo thực nghiệm bằng công nghệ CNC/Laser hiện đại. Sản phẩm ED stack 5 cặp cell hoàn chỉnh đạt độ chính xác hình học cao (dung sai < 3,2%), vận hành kín khít, chứng minh tính khả thi vượt trội trong việc khử mặn nguồn nước lợ với tỷ lệ thu hồi nước đạt 80 - 90% và mức tiêu hao năng lượng thấp.

Công trình không chỉ khẳng định năng lực tự chủ công nghệ chế tạo thiết bị xử lý nước kỹ thuật cao trong nước mà còn mở ra hướng tiếp cận bền vững, thích ứng hiệu quả với tình trạng biến đổi khí hậu và hạn mặn tại Đồng bằng sông Cửu Long. Các đơn vị nghiên cứu, doanh nghiệp và kỹ sư quan tâm có thể tiếp tục kế thừa thiết kế này để mở rộng quy mô pilot công nghiệp phục vụ cộng đồng.
