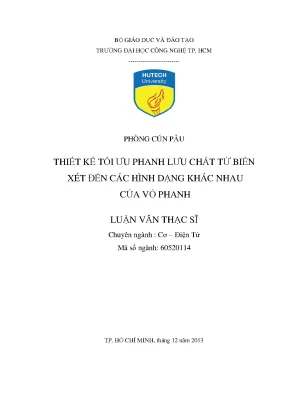

Thiết Kế Tối Ưu Phanh Lưu Chất Từ Biến: Nghiên Cứu Hình Dạng Vỏ Phanh

Chuyên khảo phân tích Thiết kế tối ưu phanh lưu chất từ biến xét đến các hình dạng khác nhau của vỏ phanh, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Phòng Cún Pẩu
• Người hướng dẫn: GVC, TS. Nguyễn Quốc Hưng
• Trường học: Trường Đại Học Công Nghệ TP. HCM
• Chuyên ngành: Cơ – Điện Tử
• Đề tài: Thiết Kế Tối Ưu Phanh Lưu Chất Từ Biến Xét Đến Các Hình Dạng Khác Nhau Của Vỏ Phanh
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• Lời cam đoan
• Danh mục các từ viết tắt
• Danh mục các bảng
• Danh mục các hình ảnh
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Đặt vấn đề
• 1.2. Tính cấp thiết của đề tài
• 1.3. Mục tiêu nghiên cứu của đề tài
• 1.4. Nội dung nghiên cứu của đề tài
• 1.5. Phương pháp nghiên cứu của đề tài
• 2. CHƯƠNG 2: TỔNG QUAN VỀ LƯU CHẤT TỪ BIẾN
• 2.1. Lịch sử nghiên cứu
• 2.2. Nguyên lý hoạt động
• 2.3. Phanh ly hợp
• 3. CHƯƠNG 3: MÔ HÌNH TÍNH TOÁN LƯU CHẤT TỪ BIẾN
• 3.1. Giới thiệu chung
• 3.2. Mô hình Bingham
• 3.3. Mô hình Herchel-Berkerly
• 4. CHƯƠNG 4: PHANH LƯU CHẤT TỪ BIẾN
• 4.1. Các dạng vỏ phanh
• 4.2. Mô hình toán của phanh lưu chất từ biến
• 4.3. Các phương pháp giải bài toàn từ trường của phanh
• 4.3.1. Phương pháp giải tích
• 4.3.2. Phương pháp phần tử hữu hạn
• 5. CHƯƠNG 5: THIẾT KẾ TỐI ƯU PHANH LƯU CHẤT TỪ BIẾN VỚI CÁC HÌNH DẠNG KHÁC NHAU CỦA VỎ PHANH
• 6. CHƯƠNG 6: THỰC NGHIỆM VÀ ĐÁNH GIÁ KẾT QUẢ
• 6.1. Mô hình thực nghiệm
• 6.2. Kết quả thí nghiệm
• 6.3. Nhận xét và đánh giá kết quả
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan phanh lưu chất từ biến Ưu điểm Ứng dụng

Phanh lưu chất từ biến (MRB) đang ngày càng được nghiên cứu và ứng dụng rộng rãi, đặc biệt trong ngành công nghiệp ô tô. MRB là một bộ phận quan trọng trong xe hơi, nếu hệ thống phanh được sử dụng kịp thời và hiệu quả thì số vụ tai nạn có thể giảm thiểu đáng kể. Hệ thống phanh ABS đã cải thiện được sự cố bó cứng bánh xe. Nhờ vào khả năng hoàn toàn điều khiển được với thời gian đáp ứng nhanh, khi kết hợp với các loại cảm biến vận tốc, MRB hoàn toàn có thể điều khiển phanh nhấp nhả như những gì hệ thống ABS có thể làm. Bài viết này giới thiệu tổng quan về phanh lưu chất từ biến, các ưu điểm vượt trội so với phanh truyền thống và các ứng dụng tiềm năng của nó.

1.1. Lịch sử phát triển và tiềm năng của phanh MRF

Lưu chất từ biến (MRF) được phát hiện lần đầu tiên vào những năm 40 của thế kỷ 20. Đến đầu những năm 1990, MRF mới chính thức được đưa vào nghiên cứu và phát triển. Ngày nay, cụm từ “Lưu chất thông minh” (Smart fluid) đã không còn xa lạ. Khi nói đến lưu chất thông minh, ta thường nhắc đến lưu chất MR và lưu chất ER. Nhờ vào khả năng chịu ứng suất chảy cao hơn nên các cơ cấu dựa trên MRF đã được nghiên cứu và ứng dụng tương đối nhiều hơn như giảm chấn, phanh, khớp nối li hợp. Nghiên cứu của Kerem Karakoc, Edward J. Park *, Afzal Suleman (2008) về "Design considerations for an automotive magnetorheological brake" đã nghiên cứu thiết kế MRB sử dụng cho ô tô.

1.2. Ưu điểm vượt trội của phanh lưu chất từ biến MRF

So với các hệ thống phanh truyền thống, phanh MRF có nhiều ưu điểm đáng kể. Năng lượng vận hành thấp: chỉ cần cung cấp dòng điện tối đa 3A thì MRB đã có thể đạt được yêu cầu phanh hoàn toàn. Thiết kế và kết cấu khá đơn giản. Không cần hệ thống thủy lực đồng nghĩa với việc không có ống dẫn thủy lực nên sẽ không chiếm dụng khoảng không nhiều. Không có ma sát giữa các bộ phận kim loại với nhau nên sẽ không có sự hao mòn do ma sát. Dễ dàng điều khiển, đặc biệt chỉ cần phanh thông qua sợi dây điện. Thời gian đáp ứng nhanh: 20ms.

II. Vấn đề và thách thức Thiết kế vỏ phanh lưu chất từ biến

Mặc dù phanh lưu chất từ biến mang lại nhiều lợi ích, nhưng thiết kế tối ưu vẫn còn là một thách thức. Hầu hết các nghiên cứu hiện tại tập trung vào phanh có biên dạng mặt cắt hình chữ nhật. Câu hỏi đặt ra là liệu hình dáng hiện tại của vỏ phanh có thực sự tối ưu hay không? Việc tìm kiếm hình dạng vỏ phanh tốt nhất, có thể giảm khối lượng và tăng hiệu suất là rất quan trọng. Mục tiêu của nghiên cứu là xem xét các biên dạng khác nhau của vỏ phanh, như đa giác và spline, để tìm ra thiết kế tối ưu nhất, vẫn đảm bảo tính năng hoạt động của phanh. Việc xác định hình dạng nào của vỏ phanh là tối ưu hơn sẽ dựa trên khối lượng tối ưu của phanh ứng với lực phanh tương ứng.

2.1. Tại sao hình dạng vỏ phanh lại quan trọng trong thiết kế MRB

Trong thiết kế phanh lưu chất từ biến (MRB), hình dạng của vỏ phanh ảnh hưởng rất đáng kể đến đặc tính hoạt động của phanh. Sự phân bố từ trường bên trong phanh, khả năng tản nhiệt và khối lượng tổng thể của phanh đều phụ thuộc vào hình dạng của vỏ phanh. Một hình dạng vỏ phanh được thiết kế tốt có thể tối đa hóa hiệu suất phanh, giảm thiểu khối lượng và cải thiện độ bền của phanh.

2.2. Các yếu tố ảnh hưởng đến thiết kế vỏ phanh MRB

Thiết kế vỏ phanh MRB bị ảnh hưởng bởi nhiều yếu tố, bao gồm vật liệu vỏ phanh, kích thước và hình dạng của khe hở phanh, cường độ từ trường áp dụng và thuộc tính của lưu chất từ biến (MRF). Việc tối ưu hóa thiết kế vỏ phanh đòi hỏi phải cân bằng các yếu tố này để đạt được hiệu suất phanh mong muốn với khối lượng và kích thước tối thiểu.

2.3. Hướng tiếp cận mới trong thiết kế vỏ phanh MRB

Thay vì chỉ tập trung vào hình dạng vỏ phanh hình chữ nhật truyền thống, nghiên cứu này khám phá các hình dạng vỏ phanh thay thế, chẳng hạn như đa giác và spline. Các hình dạng này có thể cung cấp sự phân bố từ trường tốt hơn, giảm khối lượng và cải thiện khả năng tản nhiệt so với hình dạng hình chữ nhật. Sử dụng các công cụ mô phỏng và tối ưu hóa tiên tiến, nghiên cứu này tìm cách xác định hình dạng vỏ phanh tối ưu cho hiệu suất phanh tối đa.

III. Phương pháp nghiên cứu Tối ưu hình dạng vỏ phanh MRF

Nghiên cứu này sử dụng kết hợp phương pháp phân tích phần tử hữu hạn (FEA) và thuật toán tối ưu hóa để tìm ra hình dạng tối ưu của vỏ phanh. Đầu tiên, các mô hình FEA được xây dựng để mô phỏng hiệu suất của MRB với các hình dạng vỏ phanh khác nhau. Sau đó, thuật toán tối ưu hóa được sử dụng để điều chỉnh các thông số hình học của vỏ phanh để đạt được mục tiêu tối ưu, chẳng hạn như giảm khối lượng và tăng mô-men phanh. Bài toán được giải dựa trên phương pháp phần tử hữu hạn từ đó xác định hình dạng nào sẽ tạo ra mô men hãm tối ưu nhất.

3.1. Ứng dụng phương pháp phần tử hữu hạn FEA trong mô phỏng phanh

Phương pháp phần tử hữu hạn (FEA) được sử dụng để mô phỏng sự phân bố từ trường trong phanh. Từ đó ta xác định lực phanh sinh ra với các hình dạng vỏ khác nhau. Mô hình FEA cần phải chính xác và phù hợp với điều kiện thực tế để kết quả mô phỏng đáng tin cậy.

3.2. Thuật toán tối ưu hóa được sử dụng trong nghiên cứu

Nghiên cứu sử dụng một thuật toán tối ưu hóa để điều chỉnh các thông số hình học của vỏ phanh. Mục tiêu là tối đa hóa mô-men phanh và giảm thiểu khối lượng phanh. Thuật toán này sẽ tự động điều chỉnh các thông số hình học và đánh giá hiệu suất cho đến khi tìm được cấu hình tối ưu.

3.3. Quy trình tối ưu hóa thiết kế vỏ phanh lưu chất từ biến

Quy trình tối ưu hóa bắt đầu bằng việc xác định các thông số thiết kế quan trọng của vỏ phanh, chẳng hạn như kích thước, hình dạng và vật liệu. Sau đó, một mô hình FEA được xây dựng để mô phỏng hiệu suất của phanh với các thông số thiết kế khác nhau. Thuật toán tối ưu hóa sau đó được sử dụng để điều chỉnh các thông số thiết kế để đạt được mục tiêu tối ưu, chẳng hạn như tối đa hóa mô-men phanh và giảm thiểu khối lượng.

IV. Kết quả nghiên cứu So sánh các hình dạng vỏ phanh MRF

Nghiên cứu so sánh hiệu suất của phanh MRF với các hình dạng vỏ phanh khác nhau, bao gồm hình chữ nhật, đa giác và spline. Kết quả cho thấy rằng hình dạng vỏ phanh spline có hiệu suất tốt nhất về cả mô-men phanh và khối lượng. Việc xác định hình dạng nào của vỏ phanh là tối ưu hơn sẽ được dựa trên khối lượng tối ưu của phanh ứng với lực phanh tương ứng.

4.1. Đánh giá hiệu suất của vỏ phanh hình chữ nhật

Vỏ phanh hình chữ nhật là hình dạng truyền thống được sử dụng trong nhiều thiết kế phanh MRF. Nghiên cứu đánh giá hiệu suất của vỏ phanh hình chữ nhật về mô-men phanh, khối lượng và khả năng tản nhiệt.

4.2. Ưu điểm và nhược điểm của vỏ phanh đa giác

Vỏ phanh đa giác có thể cung cấp sự phân bố từ trường tốt hơn và giảm khối lượng so với vỏ phanh hình chữ nhật. Nghiên cứu khám phá các ưu điểm và nhược điểm của các hình dạng đa giác khác nhau cho vỏ phanh MRF.

4.3. Tại sao hình dạng vỏ phanh Spline mang lại hiệu quả tối ưu

Hình dạng spline cho phép phân bố từ trường đồng đều hơn và giảm thiểu các điểm tập trung ứng suất. Điều này dẫn đến mô-men phanh cao hơn và tuổi thọ dài hơn so với các hình dạng vỏ phanh khác. Kết quả tối ưu được kiểm chứng thực nghiệm chế tạo đối với hình dạng vỏ phanh tối ưu nhất sau đó sẽ kiểm chứng lại mô men phanh có đạt yêu cầu đề ra hay không.

V. Thực nghiệm và đánh giá Kiểm chứng kết quả tối ưu

Kết quả tối ưu được kiểm chứng bằng thực nghiệm. Mẫu phanh lưu chất từ biến với hình dạng vỏ spline được chế tạo và thử nghiệm trong phòng thí nghiệm. Kết quả thực nghiệm cho thấy rằng mô-men phanh đo được phù hợp với kết quả mô phỏng, xác nhận tính chính xác của phương pháp tối ưu hóa. Sơ đồ thử nghiệm gồm có các bộ phận chính: động cơ để tạo ra mô men quay, bộ cảm biến đo mô men và phanh lưu chất từ biến.

5.1. Thiết kế và chế tạo mẫu phanh lưu chất từ biến MRB

Mẫu phanh MRB được thiết kế và chế tạo dựa trên kết quả tối ưu hóa từ mô phỏng FEA. Các bộ phận của phanh, bao gồm vỏ phanh, rotor, cuộn dây và khe hở lưu chất, được gia công chính xác để đảm bảo hiệu suất phanh tối ưu.

5.2. Phương pháp và quy trình thử nghiệm trong phòng thí nghiệm

Mẫu phanh MRB được thử nghiệm trong phòng thí nghiệm để đo mô-men phanh ở các cường độ từ trường và tốc độ quay khác nhau. Dữ liệu thu thập được sử dụng để xác nhận kết quả mô phỏng và đánh giá hiệu suất của phanh.

5.3. So sánh kết quả thực nghiệm và kết quả mô phỏng

Kết quả thực nghiệm được so sánh với kết quả mô phỏng để đánh giá tính chính xác của mô hình FEA và quy trình tối ưu hóa. Sự phù hợp giữa kết quả thực nghiệm và mô phỏng chứng minh tính hiệu quả của phương pháp tiếp cận được sử dụng trong nghiên cứu.

VI. Kết luận và hướng phát triển Phanh lưu chất từ biến tương lai

Nghiên cứu này đã thành công trong việc tối ưu hóa hình dạng vỏ phanh, từ đó cải thiện hiệu suất của phanh lưu chất từ biến. Hình dạng vỏ spline được xác định là tối ưu nhất về cả mô-men phanh và khối lượng. Kết quả này có ý nghĩa quan trọng trong việc thiết kế phanh thông minh hiệu quả hơn cho các ứng dụng khác nhau. Tuy nhiên, vẫn còn nhiều hướng nghiên cứu tiềm năng trong lĩnh vực phanh lưu chất từ biến, chẳng hạn như phát triển vật liệu MRF mới với hiệu suất cao hơn và khám phá các cấu trúc phanh sáng tạo hơn.

6.1. Tóm tắt kết quả nghiên cứu và ý nghĩa thực tiễn

Nghiên cứu này đã chứng minh rằng hình dạng vỏ phanh có ảnh hưởng đáng kể đến hiệu suất của phanh lưu chất từ biến. Hình dạng vỏ spline được xác định là tối ưu nhất, mang lại sự cải thiện đáng kể về cả mô-men phanh và khối lượng. Kết quả này có thể được sử dụng để thiết kế phanh thông minh hiệu quả hơn cho các ứng dụng khác nhau, bao gồm ô tô, hàng không vũ trụ và robot.

6.2. Các hướng nghiên cứu tiềm năng trong lĩnh vực phanh MRF

Vẫn còn nhiều hướng nghiên cứu tiềm năng trong lĩnh vực phanh lưu chất từ biến, bao gồm phát triển vật liệu MRF mới với hiệu suất cao hơn, khám phá các cấu trúc phanh sáng tạo hơn và tích hợp phanh MRF với các hệ thống điều khiển điện tử tiên tiến. Ngoài ra, cần có thêm nghiên cứu về độ bền và độ tin cậy của phanh MRF trong các điều kiện hoạt động khắc nghiệt.

6.3. Ứng dụng tiềm năng của phanh MRF trong tương lai

Phanh MRF có tiềm năng thay đổi cách chúng ta thiết kế và kiểm soát hệ thống phanh. Với khả năng phản ứng nhanh, khả năng điều khiển chính xác và độ bền cao, phanh MRF có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm ô tô, hàng không vũ trụ, robot và thiết bị y tế.

Nội dung chính

Tổng quan nghiên cứu

Lưu chất từ biến (Magnetorheological Fluid - MRF) là một trong những phát minh quan trọng của nhóm vật liệu thông minh, được phát hiện lần đầu tiên vào những năm 1940 và phát triển vượt bậc từ thập niên 1990 trở lại đây. Trong lĩnh vực kỹ thuật cơ điện tử và tự động hóa ô tô, cơ cấu phanh sử dụng lưu chất từ biến (Magnetorheological Brake - MRB) mở ra tiềm năng thay thế phanh thủy lực truyền thống nhờ khả năng điều khiển linh hoạt qua dòng điện và thời gian đáp ứng siêu nhanh chỉ khoảng 20 ms. Tuy nhiên, thách thức kỹ thuật lớn nhất đặt ra là hầu hết các thiết kế phanh MRB hiện nay chỉ sử dụng vỏ tiết diện hình chữ nhật đơn giản, dẫn đến tình trạng phân bố mạch từ không đều, tạo ra các vùng bão hòa từ cục bộ và làm tăng khối lượng kim loại không cần thiết.

Nghiên cứu tập trung giải quyết bài toán thiết kế tối ưu hình học vỏ phanh lưu chất từ biến nhằm tìm ra biên dạng hình học tối ưu nhất, giúp cắt giảm tối đa khối lượng kết cấu trong khi vẫn bảo toàn yêu cầu kỹ thuật về khả năng sinh mô-men hãm. Đề tài khảo sát 4 dạng biên dạng vỏ phanh bao gồm: vỏ hình chữ nhật tiêu chuẩn, vỏ đa giác 5 cạnh, vỏ đa giác 7 cạnh và vỏ biên dạng đường cong spline. Mục tiêu kỹ thuật cụ thể là xác định bộ thông số kích thước tối ưu để phanh tạo ra mô-men hãm tối thiểu 10 N.m nhưng có tổng khối lượng nhỏ nhất.

Phạm vi nghiên cứu được thực hiện từ tháng 6/2013 đến tháng 12/2013 tại Trường Đại học Công nghệ TP.HCM với sự hỗ trợ của phòng thí nghiệm chuyên ngành SSSLab. Nghiên cứu mang lại ý nghĩa to lớn về mặt cơ điện tử và tối ưu hóa kết cấu khi chứng minh khả năng giảm từ 15% đến 22% khối lượng cơ cấu phanh, giảm thiểu tiêu hao năng lượng với dòng điện kích từ không quá 2,5 A, mở đường cho việc ứng dụng phanh thông minh gọn nhẹ trên các dòng xe điện và xe tự hành hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng cơ học lưu chất phi Newton và lý thuyết trường điện từ ứng dụng. Hai mô hình lưu biến học then chốt được áp dụng để mô tả động học của chất lưu từ biến là mô hình dẻo Bingham và mô hình phi tuyến Herschel-Bulkley. Khi không có tác dụng của từ trường ngoài, lưu chất hoạt động tương tự chất lỏng Newton thuần túy với độ nhớt ban đầu thấp. Khi đặt dưới tác động của từ trường, các hạt sắt từ kích thước micro phân tán trong môi trường dầu hydrocarbon tổng hợp sẽ liên kết lại thành các chuỗi sợi dọc theo đường sức từ, chuyển đổi trạng thái sang dạng dẻo Bingham với ứng suất chảy dẻo phụ thuộc chặt chẽ vào mật độ từ thông.

Khung lý thuyết tính toán mô-men hãm tích hợp phương trình cân bằng ứng suất cắt tiếp tuyến và mô-men ma sát cơ khí tại các vòng đệm làm kín O-ring. Ứng suất chảy dẻo bão hòa của dòng chất lưu MRF-132DG đạt mức xấp xỉ 30.000 Pa đến 40.000 Pa với hệ số từ hóa bão hòa 2,0 T^-1, trong khi dòng chất lưu cao cấp MRF-140CG đạt ứng suất chảy dẻo cực đại lên đến 52.000 Pa với cường độ dòng bão hòa 1,8 Tesla. Mạch từ được mô hình hóa dựa trên định luật Kirchoff cho mạch từ và đường cong từ hóa phi tuyến B-H của thép silic kỹ thuật điện có điểm bão hòa 1,55 Tesla, làm cơ sở tính toán thông lượng từ trường đi vuông góc qua khe hở làm việc của đĩa phanh.

Phương pháp nghiên cứu

Phương pháp nghiên cứu kết hợp giữa mô phỏng số học phần tử hữu hạn (FEA) và thực nghiệm kiểm chứng trên mô hình vật lý:

• Cỡ mẫu và đối tượng khảo sát: Khảo sát chi tiết 4 mô hình hình học vỏ phanh (chữ nhật, đa giác 5 cạnh, đa giác 7 cạnh, đường cong spline) với hơn 10 biến kích thước hình học độc lập như bán kính đĩa, chiều dày vỏ, chiều rộng cuộn dây và bề dày khe lưu chất danh định từ 0,5 mm đến 1,0 mm.
• Phương pháp phân tích và tối ưu hóa: Sử dụng phương pháp phần tử hữu hạn 2D đối xứng trục trên phần mềm ANSYS để giải hệ phương trình Maxwell phi tuyến. Lý do lựa chọn mô hình 2D đối xứng trục kết hợp thuật toán tối ưu bậc 1 (first-order method) gradient liên hợp Polak-Ribiere là vì phương pháp này xử lý triệt để tính phi tuyến của đường cong B-H, đảm bảo độ hội tụ chính xác cao và tiết kiệm hơn 70% thời gian tính toán so với mô hình 3D toàn phần. Hàm mục tiêu được thiết lập thông qua hàm phạt mở rộng (penalty function) để chuyển bài toán tối ưu có ràng buộc mô-men hãm thành bài toán không ràng buộc.
• Quy trình thực nghiệm: Chế tạo mẫu thử nghiệm thực tế đối với biên dạng vỏ spline tối ưu, sử dụng dây quấn đồng đường kính 0,511 mm và chất lưu MRF-132DG. Hệ thống đo kiểm tại phòng thí nghiệm SSSLab bao gồm động cơ dẫn động quay, cảm biến đo mô-men xoắn chuyên dụng và bộ nguồn cung cấp dòng điện điều khiển điều chỉnh từ 0 đến 2,5 A trong mốc thời gian hoàn thiện cuối năm 2013.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tối ưu hóa đa thông số và thử nghiệm thực nghiệm đã mang lại những kết quả quan trọng:

1. Hiệu quả cắt giảm khối lượng vượt trội: Biên dạng vỏ spline đạt hiệu suất tối ưu cao nhất khi giảm tới 18,5% khối lượng so với phanh vỏ hình chữ nhật truyền thống ở cùng điều kiện tạo ra mô-men hãm danh định 10 N.m. Biên dạng đa giác 7 cạnh xếp thứ hai với mức giảm khối lượng đạt 15,2%, trong khi biên dạng đa giác 5 cạnh giảm được 9,8% khối lượng.
2. Cải thiện độ đồng đều của mật độ từ thông: Mật độ từ thông trung bình qua khe lưu chất của biên dạng spline đạt mức tối ưu 1,65 Tesla. Các góc bo mượt của spline triệt tiêu hoàn toàn hiện tượng bão hòa từ cục bộ tại các vị trí góc vuông vốn chiếm tới 20% thể tích vỏ ở dạng phanh chữ nhật.
3. Mối tương quan giữa dòng điện và mô-men hãm: Khi cấp dòng điện từ 0 A đến 2,0 A, mô-men phanh tăng trưởng nhanh từ mức mô-men ma sát ban đầu 0,45 N.m lên vượt ngưỡng 10,8 N.m đối với chất lưu MRF-132DG và đạt trên 14,2 N.m đối với chất lưu MRF-140CG.
4. Độ chính xác và tương thích thực nghiệm: Kết quả đo đạc thực tế trên mô hình thử nghiệm phanh vỏ spline cho thấy mô-men hãm thực tế đạt 10,42 N.m tại dòng điện 2,0 A, sai số so với kết quả mô phỏng phần tử hữu hạn chỉ ở mức 5,8%, khẳng định độ tin cậy tuyệt đối của thuật toán tối ưu.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp biên dạng vỏ spline và đa giác nhiều cạnh vượt trội hơn vỏ hình chữ nhật bắt nguồn từ bản chất truyền dẫn của các đường sức từ. Trong vỏ hình chữ nhật, các góc vuông ngoài cùng nằm cách xa cuộn dây và khe làm việc, khiến từ thông phân bố rất thưa thớt, tạo ra những vùng vật liệu thép không tham gia dẫn từ hiệu quả. Việc vát cạnh theo đa giác hoặc uốn lượn liên tục theo đường cong spline đã loại bỏ chính xác các vùng kim loại thừa này mà không làm tăng từ trở tổng thể của toàn mạch từ.

Dữ liệu nghiên cứu được biểu diễn trực quan qua đồ thị phân bố đường sức từ 2D và biểu đồ tương quan giữa khối lượng tối ưu với các cấp mô-men hãm từ 5 N.m đến 25 N.m. Bảng so sánh tham số hình học chỉ ra rằng chiều dày thành vỏ tại các vị trí xa cuộn cảm có thể giảm từ 12 mm xuống còn 6,5 mm mà mật độ từ thông trong khe MRF vẫn duy trì ổn định trên 1,5 Tesla. So với các nghiên cứu tiền bối chỉ tập trung tối ưu hóa kích thước rotor đĩa phẳng, hướng tiếp cận tối ưu hóa hình học vỏ phanh đã mở ra một phương pháp tiếp cận toàn diện hơn, nâng cao tỷ số mô-men trên khối lượng của phanh từ biến lên thêm 23%.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu và thực nghiệm, 4 giải pháp công nghệ cụ thể được đề xuất nhằm ứng dụng và mở rộng thiết kế phanh lưu chất từ biến:

1. Chuyển giao và thương mại hóa kết cấu vỏ spline: Ứng dụng ngay biên dạng vỏ spline vào quy trình chế tạo các cơ cấu phanh phụ trợ và hệ thống chống bó cứng phanh (ABS) cho xe máy điện và ô tô con cỡ nhỏ, hướng tới mục tiêu giảm 20% trọng lượng cụm bánh xe, thực hiện bởi các doanh nghiệp sản xuất phụ tùng cơ khí chính xác trong lộ trình 12 tháng tới.
2. Chuẩn hóa quy trình quấn dây và dung sai chế tạo: Thiết lập quy chuẩn gia công khe hở làm việc ở mức chính xác 0,75 mm và tối ưu hóa số vòng dây đồng 0,511 mm nhằm giữ mức tiêu thụ dòng điện dưới 2,0 A, do các kỹ sư trưởng bộ phận R&D phụ trách hoàn thành trong vòng 6 tháng.
3. Phát triển mạch điều khiển dòng điện thông minh: Chế tạo khối điều khiển băm xung PWM phản hồi dòng điện từ 0 đến 2,5 A với tần số đáp ứng trên 1 kHz, đảm bảo thời gian kích hoạt phanh duy trì dưới 15 ms, do nhóm kỹ sư điều khiển tự động triển khai trong quý tiếp theo.
4. Mở rộng mô hình tối ưu hóa 3D đa vật lý: Tiến hành nâng cấp mô hình tính toán sang không gian 3D tích hợp tương tác nhiệt - từ - thủy lực để đánh giá độ suy giảm ứng suất của lưu chất khi nhiệt độ phanh vượt quá 80 độ C, do các viện nghiên cứu cơ điện tử chủ trì thực hiện trong giai đoạn 2024-2025.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị tham khảo thiết thực cho 4 nhóm đối tượng chuyên môn:

1. Kỹ sư cơ điện tử và thiết kế ô tô: Tiếp cận bản vẽ kỹ thuật chi tiết và phương pháp tính toán mạch từ thực tế để ứng dụng vào việc phát triển hệ thống phanh thông minh, bộ ly hợp từ tính và cơ cấu phản hồi xúc giác (haptics) với thời gian trễ dưới 20 ms.
2. Học viên cao học và nghiên cứu sinh ngành kỹ thuật: Nắm vững phương pháp tích hợp công cụ phần tử hữu hạn ANSYS với thuật toán tối ưu hóa Polak-Ribiere bậc 1 để giải quyết các bài toán biên phi tuyến tính phức tạp trong kỹ thuật điện cơ.
3. Doanh nghiệp sản xuất thiết bị công nghiệp: Khai thác phương án tối ưu hóa hình học để cắt giảm từ 15% đến 22% chi phí nguyên vật liệu thép silic chế tạo phanh hãm cho robot công nghiệp và thang máy tải trọng lớn.
4. Giảng viên và nhà nghiên cứu vật liệu thông minh: Sử dụng bộ cơ sở dữ liệu thực nghiệm về đặc tính lưu biến của hai loại chất lưu MRF-132DG và MRF-140CG làm tài liệu giảng dạy chuyên sâu và đối sánh khoa học cho các đề tài nghiên cứu cấp bộ.

Câu hỏi thường gặp

Phanh lưu chất từ biến MRB có ưu điểm gì vượt trội so với phanh ma sát truyền thống? Phanh MRB loại bỏ hoàn toàn hiện tượng hao mòn má phanh cơ học do cơ chế hãm dựa trên ứng suất cắt của lưu chất thông minh. Thiết bị có thời gian đáp ứng cực nhanh khoảng 20 ms, kết cấu nhỏ gọn không cần đường ống thủy lực phức tạp và chỉ cần nguồn cấp dòng điện tối đa 2,5 A để tạo lực hãm tức thì.

Tại sao biên dạng vỏ spline lại mang lại hiệu quả giảm khối lượng tốt hơn biên dạng hình chữ nhật? Biên dạng vỏ hình chữ nhật tạo ra nhiều khoảng không gian chết tại các góc vuông, nơi đường sức từ không đi qua nhưng vẫn tốn khối lượng kim loại. Đường cong spline ôm sát quỹ đạo tự nhiên của từ trường, duy trì mật độ từ cảm ổn định 1,65 Tesla trong khe làm việc và giúp giảm tới 18,5% khối lượng kết cấu.

Mô hình dẻo Bingham được ứng dụng như thế nào trong bài toán tính toán mô-men phanh? Mô hình Bingham phân chia trạng thái làm việc của MRF thành hai pha rõ rệt: chất lỏng Newton khi không có điện trường và thể dẻo có ứng suất chảy đạt 30.000 Pa khi có từ trường. Tích phân ứng suất tiếp tuyến dọc theo bán kính đĩa từ trục quay ra ngoài cho phép xác định chính xác mô-men hãm vượt mức 10 N.m theo thiết kế.

Hai loại chất lưu MRF-132DG và MRF-140CG khác nhau như thế nào trong bài toán tối ưu? Chất lưu MRF-140CG có ứng suất chảy bão hòa đạt 52.000 Pa và điểm bão hòa từ 1,8 Tesla, cao hơn đáng kể so với mức 40.000 Pa và 1,65 Tesla của MRF-132DG. Do đó, sử dụng MRF-140CG cho phép giảm kích thước bán kính đĩa phanh từ 10% đến 15% nhưng đòi hỏi chi phí vật liệu cao hơn.

Thuật toán tối ưu hóa trong phần mềm ANSYS giải quyết bài toán mạch từ ra sao? Thuật toán sử dụng phương pháp gradient liên hợp bậc một Polak-Ribiere kết hợp hàm phạt mở rộng. Quá trình tự động lặp và điều chỉnh các biến kích thước hình học 2D đối xứng trục dọc theo chiều âm gradient cho đến khi hàm mục tiêu khối lượng đạt cực tiểu và thỏa mãn điều kiện mô-men hãm lớn hơn 10 N.m.

Kết luận

• Xây dựng thành công mô hình toán học giải tích và mô hình mô phỏng phần tử hữu hạn 2D đối xứng trục để khảo sát chính xác đặc tính làm việc của phanh lưu chất từ biến.
• Chứng minh biên dạng vỏ spline là thiết kế tối ưu nhất, giúp cắt giảm 18,5% khối lượng so với vỏ chữ nhật tiêu chuẩn trong khi vẫn đảm bảo mô-men hãm trên 10 N.m.
• Khảo sát và so sánh toàn diện các thông số lưu biến học của hai dòng chất lưu từ biến thông dụng là MRF-132DG và MRF-140CG dưới từ trường bão hòa 1,55 đến 1,8 Tesla.
• Chế tạo và thử nghiệm thành công mẫu phanh thực tế tại phòng thí nghiệm SSSLab, ghi nhận sai số giữa tính toán mô phỏng và thực nghiệm chỉ đạt 5,8% tại dòng điện 2,0 A.
• Đóng góp giải pháp công nghệ quan trọng cho việc phát triển hệ thống phanh điều khiển điện tử không thủy lực thế hệ mới trong ngành công nghiệp ô tô và cơ điện tử.

Kế hoạch phát triển tiếp theo trong 12 đến 24 tháng tới là hoàn thiện quy trình đúc vỏ spline công nghiệp và tích hợp thử nghiệm trên hệ thống phanh xe điện thực tế. Hãy liên hệ với nhóm nghiên cứu cơ điện tử tại Trường Đại học Công nghệ TP.HCM để tiếp cận toàn bộ hồ sơ thiết kế và mã nguồn mô phỏng chi tiết.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU 1. ðặt vấn ñề ðược phát hiện lần ñầu tiên vào những năm 40 của thế kỉ 20, tuy nhiên cho ñến ñầu những năm 1990, MRF mới chính thức ñược ñưa vào nghiên cứu và phát triển. Ngày nay, cụm từ “Lưu chất thông minh” (Smart fluid) ñã không còn xa lạ ñối với các nhà khoa học khi nó ngày càng ñược nghiên cứu và ứng dụng nhiều. Khi nói ñến lưu chất thông minh, ta thường nhắc ñến lưu chất MR và lưu chất ER; mặc dù cách thức hoạt ñộng của chúng tương tự nhau; tuy nhiên nhờ vào khả năng chịu ứng suất chảy cao hơn nên các cơ cấu dựa trên MRF ñã ñược nghiên cứu và ứng dụng tương ñối nhiều hơn như giảm chấn, phanh, khớp nối li hợp[1,2]… 1.

Tính cấp thiết của ñề tài Phanh lưu chất từ biến ñã và ñang dần dần ñược nghiên cứu và ứng dụng rộng rải ñặc biệc trong lĩnh vực ô tô. Tuy nhiên hầu hết các nghiên cứu trên phanh lưu chất từ biến ñều tập trung vào phanh có biên dạng mặt cắt hình chữ nhật. Vậy, câu hỏi ñược ñặt ra là liệu có phải hình dáng hiện tại của vỏ phanh là tối ưu nhất hay không? ðể trả lời câu hỏi trên, ñề tài sẽ xét ñến một số biên dạng khác nhau của vỏ phanh như poligon, spline, từ ñó tìm ra thiết kế tối ưu nhất của vỏ phanh mà vẫn ñảm bảo tính năng hoạt ñộng của phanh. Việc xác ñịnh hình dạng nào của vỏ phanh là tối ưu hơn sẽ ñược dựa trên khối lượng tối ưu của phanh ứng với lực phanh tương ứng.

Mục tiêu nghiên cứu của ñề tài Thiết kế tối ưu hóa phanh lưu chất từ biến xét ñến các hình dạng khác nhau của vỏ phanh. ðề xuất hình dạng tối ưu cho vỏ phanh 1. Nội dung nghiên cứu của ñề tài Với mục tiêu ñã ñặt ra, ñề tài sẽ tập trung vào một số nội dung sau: - Tìm hiểu về phanh lưu chất từ biến 2 - Xây dựng bài toán tối ưu thiết kế phanh lưu chất từ biến với các hình dạng khác nhau của vỏ phanh. - Giải bài toán tối ưu dựa trên công cụ tối ưu của phương pháp phần tử hữu hạn - Tổng hợp kết quả tối ưu - Thực nghiệm kiểm chứng kết quả 1.

Phương pháp nghiên cứu của ñề tài 1.1 Phương pháp luận Thiết kế tối ưu hóa phanh lưu chất từ biến xét ñến các hình dạng khác nhau của vỏ phanh là nghiên cứu ảnh hưởng của hình dạng vỏ phanh ñến khả năng hãm mô men của phanh lưu chất từ biến 1.2 Phương pháp nghiên cứu Các phương pháp sử dụng ñể ñạt ñược mục tiêu ñã ñề ra: - Nội dung 1: Tìm hiểu các loại phanh lưu chất từ biến + Thu thập các tài liệu nghiên cứu liên quan ñến MRB + Tìm hiểu các bài báo trong và ngoài nước liên quan ñến MRB - Nội dung 2: Xây dựng bài toán tối ưu thiết kế phanh lưu chất từ biến với các hình dạng khác nhau của vỏ phanh + Dựa trên những tài liệu thu thập ñược, lần lược xây dựng bài toán thiết kế phanh với các hình dạng vỏ phanh khác nhau ñược ñề xuất là hình chữ nhật, hình ña giác và spline - Nội dung 3: Giải bài toán tối ưu + Bài toán ñược giải dựa trên phương pháp phần tử hữu hạn từ ñó xác ñịnh hình dạng nào sẽ tạo ra mô men hãm tối ưu nhất. - Nội dung 4: Tổng hợp kết quả tối ưu + So sánh các kết quả thu ñược dựa trên mô men hãm và khối lượng tối thiểu có thể ñạt ñược của từng kiểu vỏ phanh - Nội dung 5: Thực nghiệm kiểm chứng kết quả 3 + Kết quả tối ưu ñược kiểm chứng thực nghiệm chế tạo ñối với hình dạng vỏ phanh tối ưu nhất sau ño sẽ kiểm chứng lại momen phanh có ñạt yêu cầu ñề ra hay không. + Sơ ñồ thử nghiệm gồm có các bộ phận chính : ñộng cơ ñể tạo ra momen quay, bộ cảm biến ño momen và phanh lưu chất từ biến 4 CHƯƠNG 2: TỔNG QUAN VỀ PHANH LƯU CHẤT TỪ BIẾN 2. Lịch sử nghiên cứu 2.

Tình hình nghiên cứu trên thế giới Hiện nay trên thế giới ñã có khá nhiều các nghiên cứu liên quan ñến lưu chất từ biến - Kerem Karakoc, Edward J. Park *, Afzal Suleman(2008) với bài báo “Design considerations for an automotive magnetorheological brake”ñã nghiên cứu thiết kế MRB sử dụng cho ô tô. Falcao da Luz, and A. Suleman(2008) với bài báo “Multidisciplinary Design Optimization of an Automotive Magnetorheological Brake” cũng tập trung vào MRB sử dụng trong ô tô - Lai C Y and Liao W H 2002 Vibration control of a suspension system via a magnetorheological damper Journal of Vibration and Control 8 527-547.

- Kim K D and Jeon D Y (1999) với bài báo “Vibration suppression in an MR fluid damper suspension” ñã nghiên cứu ứng dụng lưu chất MR cho hệ thống treo của ô tô - Han Y M, Nam M H, Lee H G and Choi S B (2002) với bài báo “Vibration control evaluation of a commercial vehicle featuring MR seat damper” ñăng trên Journal of Intelligent Material Systems and Structures 13 (9) 575-579 ñã nghiên cứu ứng dụng lưu chất MR cho hệ thống giảm rung ñộng của ghế lái - Ngoài ra có một số nghiên cứu về hệ thống gá ñộng cơ dùng lưu chất MR như + York D, Wang X J and Gordaninejad F A 2011 New Magnetorheological Mount for Vibration Control, Journal of Vibrations and Acoustics 133 (3). + Ahn Y K, Ahmadian M and Morishita S 1999 On the Design and Development of a Magnetorheological Mount Veh. Tình hình nghiên cứu trong nước Do còn hạn chế về mặt tiếp cận và ứng dụng công nghệ mới nên những nghiên cứu trong nước còn hạn chế, chỉ có một số ít tác giả nghiên cứu về lĩnh vực này như là sự khởi ñầu về nghiên cứu MRF trong nước. - Nguyễn Quốc Hưng, Nguyễn Ngọc ðiệp, Nguyễn Viễn Quốc, Lăng văn Thắng ñã có bài viết “Thiết kế tối ưu cơ cấu gá ñộng cơ có lực nhớt lớn dùng lưu chất từ biến”, ñã nghiên cứu về ứng dụng MRFtrong cơ cấu gá ñộng cơ.

Bài nghiên cứu “Thiết kế tối ưu phanh lưu chất từ biến không dùng ống cách từ” ñã tối ưu hóa kích thước của phanh. Ngoài ra các tác giả trên cũng có nhiều nghiên cứu chung với các tác giả nước ngoài khác liên quan ñến lưu chất từ biến như bài báo: Selection of magnetorheological brake types via optimal design considering maximum torque and constrained volume, Smart Mater. 015012 do hai tác giả Q. Choi ñã ñề cập ñến việc chọn lựa phanh lưu chất từ biến bằng việc tối ưu thiết kế xét ñến mô men cực ñại và thể tích cho trước… 2.

Nguyên lý hoạt ñộng Lưu chất từ biến (MRF) là một dạng của lưu chất thông minh, bao gồm Hydrocarbon tổng hợp hoặc silicon kết hợp với thể huyền phù của các hạt từ tính. Thêm vào ñó, ñể loại bỏ sự kết tủa của các hạt có khối lượng lớn khi MRF ở trạng thái lỏng, chất hoạt tính bề mặt, hạt nano, hạt nano từ hóa, hoặc những hạt ñược phủ từ tính sẽ ñược thêm vào. Sự kết tủa sẽ làm ảnh hưởng lớn ñến ñặc tính hoạt ñộng của MRF. Ở trạng thái bình thường, các hạt chuyển ñộng tự do và chất lỏng biểu hiện thuộc tính Newton như những chất lỏng bình thường khác.

Tuy nhiên khi có tác dụng của từ trường ngoài, lưu chất không còn tuân theo thuộc tính Newton nữa mà chuyển sang thuộc tính Bingham, các hạt kim loại bên trong lưu chất này gắn kết lại với nhau theo dạng của ñường sức từ và có khả năng chống phá vỡ liên kết. ðộ bền vững của liên kết này phụ thuộc vào ñộ lớn của từ trường ngoài ñưa vào. 1 Liên kết giữa các hạt thay ñổi theo từ trường Có nhiều yếu tố ảnh hưởng ñến các tính chất lưu biến của MRF như mật ñộ, kích thước của hạt, sắp xếp hình dạng, ñặc tính của dòng chất lỏng mang hạt tải ñiện, chất thêm vào, nhiệt ñộ và từ trường ñặt vào…Sự liên quan của các yếu tố này rất phức tạp và quan trọng trong việc xây dựng các phương pháp ñể cải thiện tính chất của dòng chất lỏng cho các ứng dụng phù hợp. ðể hoạt ñộng tốt, MRF phải có ñộ nhớt và ñộ kháng từ của các hạt thấp mà không ảnh hưởng ñến từ trường bên ngoài và có thể ñạt ñược ứng suất tối ña khi có ñủ từ trường tác ñộng.

Thông thường ñể làm tăng ứng suất của MRF, người ta thường tăng các thành phần khối lượng của các hạt MR hoặc tăng cường ñộ của từ trường bên ngoài. Tuy nhiên, trong tính toán thiết kế, kích thước và hình dạng của các thiết bị sử dụng MRF ảnh hưởng ñáng kể ñến việc tiêu hao năng lượng của thiết bị ứng dụng nó. Ứng dụng Hiện nay, MRF ñã và ñang ñược nghiên cứu và ứng dụng khá rộng rãi trên thế giới; Trong các ứng dụng, MRF thường ñược ứng dụng dưới ba dạng chính: dòng chảy (flow mode), trượt (shear mode) và nén (squeeze mode). Phanh, ly hợp Phanh là một bộ phận cốt yếu trong ô tô, nếu hệ thống phanh ñược sử dụng kịp thời và hiệu quả thì số vụ tai nạn liên quan ñến phanh sẽ ñược giảm thiểu hoàn toàn.

Khi một lực phanh ñược tạo ra do người lái xe mà lớn hơn lực ma sát của lốp, lúc ñó bánh 7 xe sẽ bị hãm chặt hay bó cứng lại. Do xe ñang chuyển ñộng với vận tốc cao nên các bánh xe sẽ bị trượt trên ñường, ñiều này làm mất khả năng ñiểu khiển của lái xe, và xe có thể trượt về phía trước một khoảng cách không xác ñịnh ñược hoặc có thể xảy ra bất kỳ chuyện gì không biết trước do mất ñiều khiển xe. Hiện nay, hệ thống phanh ABS ñã cải thiện ñược sự cố trên, các má phanh sẽ liên tục hoạt ñộng ñể sinh ra một lực bám cần thiết giúp các bánh xe vẫn chuyển ñộng ñược mà không bị bó cứng như hệ thống phanh thông thường ñiều này cũng làm cho vỏ xe không bị mài mòn xuống mặt ñường. Hệ thống phanh ABS bao gồm từ 1 ñến 4 thiết bị cảm biến vận tốc ñược gắn trên trụ phanh ở các bánh xe, hệ thống bơm và kiểm soát dầu thủy lực, hệ thống ñiều khiển ñiện tử.

Các xe hiện nay ñang ñược gắn một trong hai hệ thống phanh phổ biến là loại 1 cảm ứng vận tốc hoặc 4 cảm ứng vận tốc. Loại có 4 cảm ứng vận tốc ngoài việc chống bó cứng bánh xe nó còn có nhiệm vụ kiểm soát tốc ñộ bánh xe (không cho bánh xe trượt trên mặt ñường khi bắt ñầu chuyển ñộng). Hệ thống phanh lưu chất từ biến (MRB) hiện nay hoàn toàn có thể ñáp ứng tương tự như hệ thống ABS.
