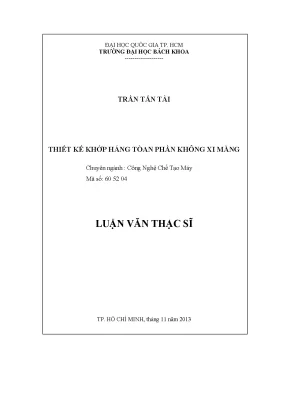

Thiết Kế Khớp Háng Toàn Phần Không Xi Măng

Luận văn thạc sĩ kỹ thuật nghiên cứu công nghệ chế tạo máy thiết kế khớp háng toàn phần không xi măng, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp cải thiện thực

• Tác giả: Trần Tấn Tài
• Người hướng dẫn: TS. Trần Nguyên Duy Phương
• Trường học: Đại học Bách Khoa - ĐHQG - HCM
• Chuyên ngành: Công Nghệ Chế Tạo Máy
• Đề tài: Thiết Kế Khớp Háng Toàn Phần Không Xi Măng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ KHỚP HÁNG TOÀN PHẦN KHÔNG XI MĂNG
• 1.1. Giới thiệu chung về Khớp Háng Toàn Phần Không Xi Măng
• 1.2. Lý do ra đời Khớp háng toàn phần
• 1.3. Chọn lựa Khớp háng toàn phần có hoặc không xi măng
• 1.4. Tình huống dẫn đến chỉ định sử dụng KHTP không xi măng
• 1.5. Các bước thay Khớp háng toàn phần
• 1.6. Cấu tạo chung của Khớp háng toàn phần không xi măng
• 1.7. Vai trò và ứng dụng
• 1.8. Cơ y sinh liên quan đến việc thiết kế
• 1.9. Tình hình nghiên cứu và chế tạo KHTP trên Thế giới
• 1.10. Tình hình nghiên cứu và chế tạo KHTP tại Việt Nam
• 2. CHƯƠNG 2: VẬT LIỆU CHẾ TẠO KHỚP HÁNG TOÀN PHẦN KHÔNG XI MĂNG
• 2.1. Thép không gỉ
• 2.2. Hợp kim Co-Cr
• 2.3. Hợp kim titan
• 2.4. Vật liệu cố định khớp
• 3. CHƯƠNG 3: THIẾT KẾ KHỚP HÁNG TOÀN PHẦN KHÔNG XI MĂNG
• 3.1. Xác định dữ liệu 3D của vùng xương xốp bằng phần mềm Mimics
• 3.2. Thiết kế khớp háng bằng phần mềm SolidWorks
• 3.2.1. Giới thiệu về SolidWorks
• 3.2.2. Thiết kế chuôi
• 3.2.3. Thiết kế chỏm, chảo kim loại và nhựa
• 4. CHƯƠNG 4: PHÂN TÍCH TẢI TRỌNG VÀ CÁC VẤN ĐỀ HƯ HỎNG TÁC ĐỘNG LÊN KHỚP TOÀN PHẦN KHÔNG XI MĂNG
• 4.1. Xác định lực tác dụng lên chuôi khớp háng toàn phần không xi măng
• 4.2. Kiểm tra bền cho chuôi khớp bằng phần mềm HyperWorks
• 4.2.1. Chia lưới cho chuôi khớp
• 4.2.2. Lấy dữ liệu lực tác động lên khớp
• 4.2.3. Kiểm tra bền cho chuôi khớp
• 5. CHƯƠNG 5: GIA CÔNG KHỚP HÁNG TOÀN PHẦN KHÔNG XI MĂNG
• 5.1. Khảo sát những công nghệ chế tạo khớp háng nhân tạo
• 5.1.1. Quy trình chế tạo chuôi khớp
• 5.1.2. Quy trình chế tạo chỏm nhỏ và chỏm lớn
• 5.1.3. Qui trình chế tạo chén nhựa UHMWPE
• 5.1.4. Các phương pháp tạo bề mặt xốp
• 5.2. Mô phỏng gia công chuôi khớp và chỏm nhỏ
• 5.2.1. Mô phỏng gia công chuôi khớp làm bằng Ti6Al4V
• 5.2.2. Mô phỏng gia công chỏm nhỏ bằng Ti6Al4V
• 5.2.3. Gia công chuôi khớp của Khớp háng không xi măng
• 6. CHƯƠNG 6: KẾT LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Thiết Kế Khớp Háng Toàn Phần Không Xi Măng

Khớp háng là một trong những khớp lớn và quan trọng nhất trong cơ thể. Thiết kế khớp háng toàn phần không xi măng là một giải pháp phẫu thuật tiên tiến, thay thế các bộ phận bị hư hỏng của khớp háng bằng các bộ phận nhân tạo. Phương pháp này ưu tiên cố định sinh học, cho phép xương phát triển vào bề mặt của vật liệu cấy ghép, tạo sự ổn định lâu dài. Khớp háng không xi măng được sử dụng rộng rãi để điều trị các bệnh như thoái hóa khớp, hoại tử chỏm xương đùi và các chấn thương nghiêm trọng. Mục tiêu chính của phẫu thuật là giảm đau, cải thiện chức năng vận động và nâng cao chất lượng cuộc sống của bệnh nhân. Theo luận văn của Trần Tấn Tài, KHTP không xi măng giúp “tái lập cân bằng cơ sinh học để có 1 khớp háng hoàn toàn mới nhằm đảm đương chức năng trong suốt quãng đời còn lại của bệnh nhân”.

1.1. Giới thiệu chung về Khớp Háng Toàn Phần Không Xi Măng

Khớp háng toàn phần là phẫu thuật cắt bỏ chỏm cố xương đùi, sụn và một phần xương dưới sụn của ổ chảo, thay vào đó là khớp háng nhân tạo. Kỹ thuật này giúp phục hồi chức năng khớp háng, tăng chiều dài cánh tay đòn cơ dang, chuyển hướng lực tác dụng, và tái lập cân bằng cơ sinh học. Thay khớp háng nhân tạo là một phương pháp phẫu thuật điều trị những bệnh lý khớp háng mà các phương pháp khác không hiệu quả. Thông thường, thay khớp háng sẽ giúp giảm đau, cải thiện vận động, và giúp bệnh nhân trở lại sinh hoạt bình thường. Có nhiều bệnh lý gây tổn thương sụn khớp như hoại tử chỏm xương đùi, thoái hóa khớp háng, viêm khớp dạng thấp.

1.2. Lợi ích và Ưu điểm của Khớp Háng Không Xi Măng

Khác với khớp háng có xi măng, khớp không xi măng dựa vào sự tích hợp xương tự nhiên để tạo độ ổn định. Điều này mang lại nhiều lợi ích, đặc biệt cho bệnh nhân trẻ tuổi và năng động. Độ bền khớp háng thường cao hơn do không có nguy cơ lỏng lẻo do xi măng bị thoái hóa. Ngoài ra, vật liệu cấy ghép được thiết kế để tương thích sinh học, giảm thiểu nguy cơ phản ứng viêm và cải thiện tích hợp xương. Loại khớp này thường được ưu tiên cho người trẻ tuổi, vì các loại khớp sứ hay kim loại có độ bào mòn thấp, phù hợp với nhu cầu đi lại nhiều.

1.3. Cấu tạo và Thành phần của Khớp Háng Không Xi Măng

Khớp háng toàn phần không xi măng gồm hai bộ phận chính: chuôi (stem) và chảo (cup). Chuôi được gắn vào xương đùi, trong khi chảo thay thế ổ cối. Các thế hệ mới chuôi có chỏm hoặc chỏm - cổ rời ra; chảo có 2 phần riêng: vỏ (shell), nhân (linear). Chuôi bao gồm chỏm, cổ, thân, mũi, và ngấn. Chảo có đường kính ngoài và đường kính trong. Vật liệu cấy ghép thường là hợp kim titan hoặc hợp kim Co-Cr với bề mặt được phủ một lớp vật liệu xốp để thúc đẩy sự phát triển của xương. UHMWPE (ultra high molecular weight polyethylene) cũng được sử dụng.

II. Vấn Đề Thách Thức trong Thiết Kế Khớp Háng Không Xi Măng

Mặc dù thiết kế khớp háng toàn phần không xi măng mang lại nhiều lợi ích, nhưng vẫn còn một số thách thức cần giải quyết. Một trong những vấn đề chính là đảm bảo cố định sinh học ban đầu vững chắc để cho phép xương phát triển vào vật liệu cấy ghép. Các biến chứng sau phẫu thuật như trật khớp, nhiễm trùng và lỏng lẻo muộn cũng cần được giảm thiểu. Thiết kế phải tính đến sự khác biệt về giải phẫu khớp háng và cơ sinh học của từng bệnh nhân để đạt được kết quả tối ưu. Tuổi thọ khớp háng cũng là một yếu tố quan trọng, đặc biệt đối với bệnh nhân trẻ tuổi. Luận văn của Trần Tấn Tài đã đề cập đến việc “Kiểm tra bền và phân tích những hư hỏng thường gặp của chuôi khớp bằng phần mềm HyperWorks” như một bước quan trọng.

2.1. Yếu tố ảnh hưởng đến sự tích hợp xương

Quá trình tích hợp xương đóng vai trò quyết định sự thành công lâu dài của khớp háng không xi măng. Các yếu tố ảnh hưởng đến quá trình này bao gồm chất lượng xương, thiết kế bề mặt của vật liệu cấy ghép, và sự ổn định ban đầu của khớp. Loãng xương là một vấn đề phổ biến ở người lớn tuổi và có thể làm chậm quá trình tích hợp xương. Thiết kế bề mặt xốp và sử dụng các yếu tố tăng trưởng có thể giúp cải thiện sự tích hợp xương, tuy nhiên cần nghiên cứu sâu hơn để tối ưu hóa hiệu quả.

2.2. Rủi ro trật khớp và các biến chứng sau phẫu thuật

Trật khớp là một trong những biến chứng sau phẫu thuật phổ biến nhất của thay khớp háng. Nguy cơ này có thể giảm thiểu bằng cách sử dụng các kỹ thuật phẫu thuật chính xác và lựa chọn vật liệu cấy ghép phù hợp. Các yếu tố như kích thước chỏm, góc nghiêng của chảo và độ căng của mô mềm xung quanh khớp đều có thể ảnh hưởng đến sự ổn định của khớp. Nhiễm trùng và lỏng lẻo muộn là các biến chứng khác cần được phòng ngừa bằng cách tuân thủ các quy trình vô trùng nghiêm ngặt và theo dõi bệnh nhân chặt chẽ sau phẫu thuật.

2.3. Tối ưu hóa thiết kế cho từng bệnh nhân

Mỗi bệnh nhân có một giải phẫu khớp háng và cơ sinh học riêng. Việc thiết kế khớp háng cần phải cá nhân hóa để phù hợp với đặc điểm của từng bệnh nhân. Các công cụ như mô phỏng máy tính và in 3D có thể giúp các bác sĩ và kỹ sư mô phỏng khớp háng và tạo ra các vật liệu cấy ghép được thiết kế riêng cho từng bệnh nhân. Điều này có thể cải thiện sự phù hợp, giảm nguy cơ biến chứng và kéo dài tuổi thọ khớp háng.

III. Phương Pháp Thiết Kế Chuôi Khớp Háng Không Xi Măng Tối Ưu

Thiết kế chuôi đóng vai trò quan trọng trong sự thành công của thay khớp háng. Công nghệ thiết kế khớp hiện đại tập trung vào việc tạo ra các chuôi có khả năng cố định sinh học tối ưu, phân bổ tải trọng đều và giảm thiểu nguy cơ lỏng lẻo. Các phương pháp mô phỏng khớp háng bằng máy tính được sử dụng để đánh giá độ bền và khả năng chịu lực của các thiết kế khác nhau. Vật liệu cấy ghép thường được sử dụng là hợp kim titan, với bề mặt được xử lý để thúc đẩy sự phát triển của xương. Luận văn của Trần Tấn Tài đã đưa ra quy trình “Thiết kế Khớp Háng toàn phần không xi măng cho 1 bệnh nhân cụ thể bằng phần mềm Mimics và SolidWorks” để đạt mục tiêu này.

3.1. Phân tích tải trọng và cơ sinh học

Để thiết kế khớp háng hiệu quả, cần phải hiểu rõ các lực tác động lên khớp và cách khớp phản ứng với các lực này. Các phương pháp phân tích phần tử hữu hạn (FEA) được sử dụng để mô phỏng khớp háng và đánh giá sự phân bổ tải trọng trong các thiết kế khác nhau. Thông tin này giúp các kỹ sư tối ưu hóa hình dạng và kích thước của chuôi để giảm thiểu ứng suất và kéo dài tuổi thọ khớp háng. Nghiên cứu cơ sinh học cũng giúp hiểu rõ hơn về cách các cơ và dây chằng ảnh hưởng đến sự ổn định của khớp.

3.2. Sử dụng Vật Liệu Tương Thích Sinh Học

Việc lựa chọn vật liệu cấy ghép phù hợp là rất quan trọng. Hợp kim titan là một lựa chọn phổ biến do tính tương thích sinh học cao, độ bền tốt và khả năng tích hợp xương tốt. Bề mặt của chuôi thường được xử lý bằng các phương pháp như phun plasma hoặc phủ hydroxyapatite để thúc đẩy sự phát triển của xương. Các vật liệu cấy ghép mới như kim loại xốp và polyme sinh học đang được nghiên cứu để cải thiện hơn nữa sự tích hợp xương và giảm nguy cơ biến chứng.

3.3. Tối ưu hóa hình dạng và kích thước chuôi khớp

Hình dạng và kích thước của chuôi cần phải phù hợp với giải phẫu khớp háng của từng bệnh nhân. Các phương pháp tạo hình 3D và in 3D có thể giúp các bác sĩ và kỹ sư tạo ra các chuôi được thiết kế riêng cho từng bệnh nhân. Thiết kế chuôi cần phải đảm bảo sự ổn định ban đầu, phân bổ tải trọng đều và giảm thiểu nguy cơ lỏng lẻo. Các yếu tố như góc nghiêng của chuôi, độ dài và độ dày của thân chuôi đều có thể ảnh hưởng đến sự thành công của phẫu thuật.

IV. Ứng Dụng Thực Tế Nghiên Cứu Khớp Háng Không Xi Măng Mới Nhất

Thiết kế khớp háng toàn phần không xi măng đã được ứng dụng rộng rãi trong thực tế lâm sàng và mang lại kết quả tích cực cho nhiều bệnh nhân. Các nghiên cứu lâm sàng đã chứng minh rằng phương pháp này có thể giảm đau, cải thiện chức năng vận động và nâng cao chất lượng cuộc sống. Tuy nhiên, vẫn còn nhiều lĩnh vực cần được nghiên cứu thêm, chẳng hạn như tối ưu hóa vật liệu cấy ghép, cải thiện kỹ thuật phẫu thuật và phát triển các phương pháp phục hồi chức năng khớp háng hiệu quả hơn. Theo nghiên cứu, bệnh nhân sẽ có “vận động khớp háng được cải thiện giúp cho người bệnh trở lại sinh hoạt thường ngày”.

4.1. Đánh giá lâm sàng về hiệu quả của Khớp Háng Không Xi Măng

Đánh giá lâm sàng là rất quan trọng để xác định hiệu quả và độ an toàn của khớp háng không xi măng. Các nghiên cứu thường sử dụng các thang điểm đánh giá chức năng như thang điểm Harris Hip Score để đo lường sự cải thiện về đau, vận động và khả năng thực hiện các hoạt động hàng ngày. Các nghiên cứu cũng theo dõi tỷ lệ biến chứng như trật khớp, nhiễm trùng và lỏng lẻo muộn. Kết quả của các nghiên cứu này giúp các bác sĩ đưa ra quyết định điều trị tốt nhất cho bệnh nhân.

4.2. Nghiên cứu về Vật liệu Cấy Ghép Tiên Tiến

Vật liệu cấy ghép đóng vai trò quan trọng trong sự thành công lâu dài của thay khớp háng. Các nhà khoa học đang nghiên cứu các vật liệu mới như kim loại xốp, polyme sinh học và composite để cải thiện sự tích hợp xương, giảm ma sát và kéo dài tuổi thọ khớp háng. Các phương pháp xử lý bề mặt như phun plasma và phủ hydroxyapatite cũng đang được nghiên cứu để thúc đẩy sự phát triển của xương. Nghiên cứu cũng tập trung vào việc phát triển các vật liệu cấy ghép có khả năng kháng khuẩn để giảm nguy cơ nhiễm trùng.

4.3. Phục hồi chức năng sau phẫu thuật thay khớp háng

Phục hồi chức năng khớp háng là một phần quan trọng của quá trình điều trị. Các bài tập phục hồi chức năng giúp cải thiện sức mạnh cơ bắp, tầm vận động và sự ổn định của khớp. Các chương trình phục hồi chức năng thường bắt đầu ngay sau phẫu thuật và tiếp tục trong nhiều tháng. Các bác sĩ vật lý trị liệu có thể hướng dẫn bệnh nhân các bài tập phù hợp với tình trạng của họ và giúp họ trở lại các hoạt động hàng ngày một cách an toàn và hiệu quả.

V. Kết Luận và Tương Lai của Thiết Kế Khớp Háng Không Xi Măng

Thiết kế khớp háng toàn phần không xi măng là một giải pháp hiệu quả để điều trị các bệnh lý khớp háng. Phương pháp này mang lại nhiều lợi ích cho bệnh nhân, bao gồm giảm đau, cải thiện chức năng vận động và nâng cao chất lượng cuộc sống. Tuy nhiên, vẫn còn nhiều thách thức cần giải quyết để tối ưu hóa kết quả điều trị. Các nghiên cứu trong tương lai sẽ tập trung vào việc phát triển các vật liệu cấy ghép tiên tiến hơn, cải thiện kỹ thuật phẫu thuật và phát triển các phương pháp phục hồi chức năng hiệu quả hơn. Với những tiến bộ này, tuổi thọ khớp háng và chất lượng cuộc sống của bệnh nhân sẽ được cải thiện hơn nữa.

5.1. Tóm tắt các ưu điểm và nhược điểm của Khớp Háng Không Xi Măng

Khớp háng không xi măng có nhiều ưu điểm so với khớp háng có xi măng, bao gồm sự tích hợp xương tự nhiên, độ bền khớp háng cao hơn và giảm nguy cơ lỏng lẻo. Tuy nhiên, phương pháp này cũng có một số nhược điểm, chẳng hạn như thời gian phục hồi lâu hơn và yêu cầu chất lượng xương tốt. Việc lựa chọn phương pháp phù hợp phụ thuộc vào nhiều yếu tố, bao gồm tuổi, tình trạng sức khỏe và mức độ hoạt động của bệnh nhân.

5.2. Hướng phát triển của công nghệ Khớp Háng trong tương lai

Công nghệ thiết kế khớp đang phát triển nhanh chóng, với nhiều hứa hẹn cho tương lai. Các vật liệu cấy ghép mới như kim loại xốp và polyme sinh học đang được nghiên cứu để cải thiện sự tích hợp xương và giảm ma sát. Các phương pháp in 3D có thể giúp tạo ra các vật liệu cấy ghép được thiết kế riêng cho từng bệnh nhân. Các kỹ thuật phẫu thuật robot có thể cải thiện độ chính xác và giảm thiểu xâm lấn. Những tiến bộ này có thể giúp kéo dài tuổi thọ khớp háng và cải thiện chất lượng cuộc sống của bệnh nhân.

5.3. Khuyến nghị cho nghiên cứu và thực hành lâm sàng

Cần có thêm nghiên cứu để tối ưu hóa thiết kế khớp háng không xi măng, cải thiện vật liệu cấy ghép và phát triển các phương pháp phục hồi chức năng hiệu quả hơn. Các bác sĩ cần tuân thủ các quy trình phẫu thuật chính xác và theo dõi bệnh nhân chặt chẽ sau phẫu thuật. Cần có sự hợp tác giữa các bác sĩ, kỹ sư và nhà khoa học để phát triển các giải pháp điều trị tốt nhất cho bệnh nhân.

Nội dung chính

Tổng quan nghiên cứu

Khớp háng toàn phần không xi măng là một giải pháp phẫu thuật hiện đại nhằm thay thế phần chỏm và ổ chảo bị tổn thương, giúp phục hồi chức năng vận động và giảm đau cho bệnh nhân. Theo ước tính, tại Mỹ mỗi năm có khoảng 250.000 ca thay khớp háng, trong khi đó tại Việt Nam, tỷ lệ người mắc các bệnh về xương khớp ngày càng tăng, với khoảng 30% người trên 35 tuổi và 85% người trên 80 tuổi bị thoái hóa khớp. Mục tiêu nghiên cứu của luận văn là thiết kế khớp háng toàn phần không xi măng phù hợp cho từng bệnh nhân cụ thể, đồng thời phân tích tải trọng và các vấn đề hư hỏng thường gặp, từ đó đề xuất quy trình gia công và chế tạo mẫu thử.

Phạm vi nghiên cứu tập trung vào việc ứng dụng phần mềm Mimics và SolidWorks để thiết kế khớp háng dựa trên dữ liệu 3D của vùng xương xốp, sử dụng phần mềm HyperWorks để kiểm tra bền và phân tích hư hỏng chuôi khớp, cũng như mô phỏng gia công trên máy CNC 5 trục bằng phần mềm MasterCam. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao chất lượng khớp háng nhân tạo không xi măng, góp phần giảm thiểu biến chứng và kéo dài tuổi thọ khớp, đặc biệt phù hợp với nhóm bệnh nhân trẻ tuổi có xương chắc khỏe.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình cơ sinh học khớp háng, trong đó nhấn mạnh vai trò của cánh tay đòn cơ dang (abductor lever arm) trong việc cân bằng lực tác dụng lên khớp. Tỷ lệ giữa cánh tay đòn thể trọng và cánh tay đòn cơ dang bình thường là khoảng 2,5:1, và việc tăng chiều dài cánh tay đòn cơ dang giúp giảm lực tải lên khớp đến 30%. Ngoài ra, các khái niệm về vật liệu sinh học như hợp kim titan Ti6Al4V, hợp kim Co-Cr-Mo, thép không gỉ 316L, và vật liệu composite sợi cacbon nền PEEK được áp dụng để đảm bảo tính bền, chống ăn mòn và tương thích sinh học của khớp háng.

Khung lý thuyết cũng bao gồm các nguyên tắc thiết kế khớp háng toàn phần không xi măng, như cấu tạo chuôi và chảo, vị trí đặt chuôi hơi valgus để giảm moment uốn, và lựa chọn đường kính chỏm phù hợp nhằm giảm lực ma sát và bào mòn. Các khái niệm về vật liệu gốm sứ (Al2O3, ZrO2) và nhựa UHMWPE cũng được tích hợp để tối ưu hóa hiệu suất vận hành và tuổi thọ khớp.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ hình ảnh y học như CT, MRI, và X-quang, sau đó xử lý bằng phần mềm Mimics để tạo mô hình 3D vùng xương xốp của bệnh nhân. Thiết kế chi tiết khớp háng được thực hiện trên phần mềm SolidWorks, bao gồm thiết kế chuôi, chỏm, và chảo kim loại cùng nhựa. Phân tích tải trọng và kiểm tra bền chuôi khớp được thực hiện bằng phần mềm HyperWorks, sử dụng phương pháp phần tử hữu hạn (FEA) với cỡ mẫu mô phỏng phù hợp để đánh giá ứng suất và biến dạng dưới các lực tác động thực tế.

Quy trình gia công mẫu thử được mô phỏng trên máy CNC 5 trục bằng phần mềm MasterCam, đảm bảo độ chính xác và chất lượng bề mặt sản phẩm. Thời gian nghiên cứu kéo dài từ tháng 1 đến tháng 11 năm 2013, với các bước tuần tự từ thu thập dữ liệu, thiết kế, phân tích, đến gia công và thử nghiệm mẫu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thiết kế khớp háng phù hợp với bệnh nhân cụ thể: Việc sử dụng phần mềm Mimics và SolidWorks cho phép tạo ra mô hình 3D chính xác vùng xương xốp, giúp thiết kế chuôi và chỏm khớp phù hợp với kích thước và hình dạng xương của từng bệnh nhân, nâng cao độ vừa vặn và ổn định khớp.

2. Phân tích tải trọng và kiểm tra bền chuôi khớp: Kết quả phân tích bằng HyperWorks cho thấy chuôi khớp chịu được lực tải lên đến 3 lần trọng lượng cơ thể trong pha chống chân, với ứng suất tập trung chủ yếu tại phần mũi chuôi. Việc đặt chuôi ở vị trí hơi valgus giúp giảm moment uốn khoảng 15-20%, tăng tuổi thọ khớp.

3. Vật liệu chế tạo tối ưu: Hợp kim Ti6Al4V được lựa chọn làm vật liệu chuôi nhờ trọng lượng nhẹ (4.43 g/cm³), độ bền kéo cao (860 MPa), và khả năng chống ăn mòn vượt trội. Chảo khớp sử dụng UHMWPE với hệ số ma sát thấp (0,02) và độ bền mài mòn cao, giúp giảm thiểu bào mòn và phản ứng viêm quanh khớp.

4. Quy trình gia công chính xác: Mô phỏng gia công trên máy CNC 5 trục đảm bảo độ chính xác kích thước và bề mặt chuôi khớp, giảm thiểu sai số và tăng khả năng tương thích sinh học. Mẫu thử gia công thành công với độ nhám bề mặt đạt tiêu chuẩn, phù hợp cho việc cấy ghép.

Thảo luận kết quả

Các phát hiện trên phù hợp với các nghiên cứu quốc tế về thiết kế và vật liệu khớp háng không xi măng, đồng thời khẳng định tính khả thi của quy trình thiết kế cá thể hóa tại Việt Nam. Việc sử dụng phần mềm chuyên dụng giúp giảm thời gian thiết kế và tăng độ chính xác, trong khi phân tích tải trọng giúp dự đoán và phòng tránh các hư hỏng thường gặp như gãy chuôi hoặc lỏng khớp.

So với khớp háng có xi măng, loại không xi măng có ưu điểm là dễ dàng thay thế lại khi cần thiết và phù hợp với bệnh nhân trẻ tuổi có xương chắc khỏe. Tuy nhiên, việc thiết kế và gia công đòi hỏi độ chính xác cao để đảm bảo sự bám dính và ổn định lâu dài. Các biểu đồ ứng suất và mô phỏng biến dạng có thể được trình bày để minh họa phân bố lực trên chuôi khớp, giúp trực quan hóa các điểm yếu tiềm ẩn.

Đề xuất và khuyến nghị

1. Áp dụng thiết kế cá thể hóa cho từng bệnh nhân: Sử dụng phần mềm mô phỏng 3D để lấy dữ liệu xương và thiết kế khớp phù hợp, nhằm tăng độ vừa vặn và giảm nguy cơ lỏng khớp. Thời gian thực hiện: 3-6 tháng; chủ thể: các trung tâm phẫu thuật chỉnh hình.

2. Sử dụng hợp kim Ti6Al4V và UHMWPE trong chế tạo: Đảm bảo vật liệu có tính bền, chống ăn mòn và tương thích sinh học cao, nâng cao tuổi thọ khớp. Thời gian áp dụng: ngay lập tức; chủ thể: nhà sản xuất thiết bị y tế.

3. Phát triển quy trình gia công CNC 5 trục chuẩn hóa: Đào tạo kỹ thuật viên và đầu tư máy móc hiện đại để gia công chính xác các chi tiết khớp, giảm sai sót và tăng chất lượng sản phẩm. Thời gian: 6-12 tháng; chủ thể: các xưởng sản xuất thiết bị y tế.

4. Tăng cường nghiên cứu và thử nghiệm lâm sàng: Theo dõi hiệu quả sử dụng khớp háng không xi măng trong thực tế, thu thập dữ liệu về tuổi thọ và biến chứng để cải tiến thiết kế và vật liệu. Thời gian: liên tục; chủ thể: các bệnh viện và viện nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Bác sĩ phẫu thuật chỉnh hình: Nắm bắt quy trình thiết kế và vật liệu mới để áp dụng trong phẫu thuật thay khớp háng, nâng cao hiệu quả điều trị và giảm biến chứng.

2. Kỹ sư thiết kế và chế tạo thiết bị y tế: Tham khảo các phương pháp thiết kế 3D, phân tích tải trọng và gia công CNC để phát triển sản phẩm khớp háng phù hợp với nhu cầu thực tế.

3. Nhà nghiên cứu vật liệu sinh học: Hiểu rõ đặc tính vật liệu hợp kim titan, hợp kim Co-Cr, gốm sứ và nhựa UHMWPE trong ứng dụng y học, từ đó phát triển vật liệu mới cải tiến.

4. Sinh viên và học viên cao học ngành Công nghệ Chế tạo Máy và Kỹ thuật Y sinh: Học tập quy trình nghiên cứu khoa học, áp dụng phần mềm mô phỏng và phân tích kỹ thuật trong lĩnh vực y tế.

Câu hỏi thường gặp

1. Khớp háng không xi măng khác gì so với có xi măng?
   Khớp không xi măng dựa vào sự bám dính tự nhiên của xương vào bề mặt khớp, phù hợp với bệnh nhân trẻ có xương chắc khỏe, dễ thay thế lại khi cần. Khớp có xi măng sử dụng xi măng sinh học để cố định, thích hợp với người già hoặc xương yếu.

2. Vật liệu nào được ưu tiên sử dụng cho khớp háng không xi măng?
   Hợp kim titan Ti6Al4V cho chuôi nhờ trọng lượng nhẹ, độ bền cao và tương thích sinh học tốt; UHMWPE cho chảo nhờ khả năng chống mài mòn và hệ số ma sát thấp.

3. Phần mềm nào được sử dụng để thiết kế và phân tích khớp háng?
   Phần mềm Mimics để xử lý dữ liệu hình ảnh y học tạo mô hình 3D; SolidWorks để thiết kế chi tiết; HyperWorks để phân tích tải trọng và kiểm tra bền; MasterCam để mô phỏng gia công CNC.

4. Làm thế nào để giảm nguy cơ lỏng khớp sau phẫu thuật?
   Thiết kế chuôi với vị trí hơi valgus giúp giảm moment uốn; lựa chọn vật liệu và bề mặt có khả năng kích thích mọc xương; gia công chính xác để tăng độ vừa vặn và ổn định.

5. Khó khăn chính trong việc phát triển khớp háng không xi măng tại Việt Nam là gì?
   Hiện nay chủ yếu sử dụng khớp có sẵn trên thị trường, ít nghiên cứu thiết kế cá thể hóa và quy trình chế tạo hoàn chỉnh. Cần đầu tư nghiên cứu sâu hơn về thiết kế, vật liệu và công nghệ gia công để nâng cao chất lượng.

Kết luận

• Luận văn đã xây dựng thành công quy trình thiết kế khớp háng toàn phần không xi măng dựa trên dữ liệu 3D cá thể hóa, sử dụng phần mềm chuyên dụng và phân tích tải trọng thực tế.
• Vật liệu hợp kim titan Ti6Al4V và nhựa UHMWPE được xác định là lựa chọn tối ưu cho chuôi và chảo khớp, đảm bảo độ bền và tương thích sinh học.
• Phân tích ứng suất cho thấy vị trí đặt chuôi hơi valgus giúp giảm lực uốn và tăng tuổi thọ khớp.
• Quy trình gia công CNC 5 trục được mô phỏng và thực hiện thành công, tạo mẫu thử đạt tiêu chuẩn kỹ thuật.
• Đề xuất áp dụng thiết kế cá thể hóa và quy trình gia công hiện đại nhằm nâng cao chất lượng khớp háng không xi măng tại Việt Nam, đồng thời khuyến khích nghiên cứu lâm sàng tiếp theo để hoàn thiện sản phẩm.

Các trung tâm y tế và nhà sản xuất thiết bị y tế nên phối hợp triển khai áp dụng quy trình thiết kế và gia công này, đồng thời mở rộng nghiên cứu thử nghiệm lâm sàng để đánh giá hiệu quả lâu dài.

Trích đoạn nội dung tài liệu

CHƯƠNG I: TỔNG QUAN VỀ KHỚP HÁNG TOÀN PHẦN KHÔNG XI MĂNG .1 Giới thiệu chung về Khớp Háng Toàn Phần Không Xi Măng .2 Lý do ra đời Khớp háng toàn phần .3 Chọn lựa Khớp háng toàn phần có hoặc không xi măng .4 Tình huống dẫn đến chỉ định sử dụng KHTP không xi măng .5 Các bước thay Khớp háng toàn phần .6 Cấu tạo chung của Khớp háng toàn phần .7 Vai trò và ứng dụng .8 Cơ y sinh liên quan đến việc thiết kế .9 Tình hình nghiên cứu và chế tạo KHTP trên Thế giới.10 Tình hình nghiên cứu và chế tạo KHTP tại Việt Nam. 26 CHƯƠNG II: VẬT LIỆU CHẾ TẠO KHỚP HÁNG TÒAN PHẦN KHÔNG XI MĂNG .2 Thép không gỉ .3 Hợp kim Co-Cr .4 Hợp kim titan .7 Vật liệu cố định khớp. 42 CHƯƠNG III: THIẾT KẾ KHỚP HÁNG TOÀN PHẦN KHÔNG XI MĂNG .1 Xác định dữ liệu 3D của vùng xương xốp bằng phần mềm Mimics .2 Thiết kế khớp háng bằng phần mềm SolidWorks.1 Giới thiệu về SolidWorks.2 Thiết kế chuôi.3 Thiết kế chỏm, chảo kim loại và nhựa. CHƯƠNG IV: PHÂN TÍCH TẢI TRỌNG VÀ CÁC VẤN ĐỀ HƯ HỎNG TÁC ĐỘNG LKÊN KHỚP TOÀN PHẦN KHÔNG XI MĂNG .2 Kiểm tra bền cho chuôi khớp tòan phần không xi măng .1Xác định lực tác dụng lên chuới khớp háng toàn phần không xi măng .2 Kiểm tra bền cho chuôi khớp bằng phần mềm Hyperworks .1 Chia lưới cho chuôi khớp .2 Lấy dữ liệu lực tác động lên khớp.3 Kiểm tra bền cho chuôi khớp.

84 CHƯƠNG V: GIA CÔNG KHỚP HÁNG TOÀN PHẦN KHÔNG XI MĂNG .1 Khảo sát những công nghệ chế tạo khớp háng nhân tạo .1 Quy trình chế tạo chuôi khớp .2 Quy trình chế tạo chỏm nhỏ và chỏm lớn .3 Qui trình chế tạo chén nhựa UHMWPE .4 Các phương pháp tạo bề mặt xốp .2 Mô phỏng gia công chuôi khớp và chỏm nhỏ.1 Mô phỏng gia công chuôi khớp làm bằng Ti6Al4V .2 Mô phỏng gia công chỏm nhỏ bằng Ti6Al4V .3 Gia công chuôi khớp của Khớp háng không xi măng. 123 CHƯƠNG VI: KẾT LUẬN. 123 TÀI LIỆU THAM KHẢO. 125 Luận văn thạc sĩ GVHD: TS.

Trần Nguyên Duy Phương CHƢƠNG 1: TỔNG QUAN VỀ KHỚP HÁNG TOÀN PHẦN KHÔNG XI MĂNG 1. Tổng quan về khớp háng toàn phần không xi măng 1.1 Giới thiệu chung về khớp háng toàn phần không xi măng. Khớp háng toàn phần là phẫu thuật cắt bỏ chỏm cố xương đùi, sụn và một phần xương dưới sụn của ổ chảo thay vào đó là khớp háng nhân tạo nhằm phục hồi chức năng vốn có của khớp. Khớp háng toàn phần không chỉ thay thế các phần khớp hư hỏng mà còn tăng đúng mức chiều dài cánh tay đòn cơ dang (abductor lever arm), chuyển hướng các lực tác dụng, tái lập cân bằng cơ sinh học để có 1 khớp háng hoàn toàn mới nhằm đảm đương chức năng trong suốt quãng đời còn lại của bệnh nhân.

Thay khớp háng nhân tạo là một phương pháp phẫu thuật để điều trị những bệnh lý khớp háng mà tất cả các phương pháp điều trị khác không đem lại hiệu quả.Thông thường thay khớp háng sẽ giúp giảm đau cho người bệnh, vận động khớp háng sẽ được cải thiện giúp cho người bệnh trở lại sinh hoạt thường ngày. Có nhiều bệnh lý làm tổn thương sụn khớp của chỏm xương đùi và sụn ổ cối như bệnh họai tử chỏm xương đùi, thoái hoá khớp háng, viêm khớp dạng thấp…Trong thời gian đầu của bệnh, đa số chúng ta áp dụng các phương pháp điều trị bảo tồn như thuốc kháng viêm, thuốc giảm đau, giảm sức tì đè lên khớp…. tuỳ theo từng loại bệnh khác nhau.2 Lý do ra đời khớp háng toàn phần. Đứng trước những trường hợp chỏm bị hoại tử do gãy cổ xương đùi, phẫu thuật thay chỏm Moore là giải pháp đem lại khá nhiều chức năng và được chấp nhận rộng rãi.

Tuy nhiên sau một thời gian theo dõi, qua nhiều thử thách phẫu thuật này bộc lộ nhiều nhược điểm hầu như không thể khắc phục được. Vấn đề đầu tiên là biến chứng nội di. Sự cọ xát giữa chỏm Moore bằng kim loại, trơ rất cứng và ổ chảo bằng cấu trúc sinh học xương sụn làm ổ chảo mòn dần; bệnh nhân càng hoạt động và xương càng loãng độ mòn sẽ càng nhanh. Hậu quả khó tránh khỏi là chỏm Moore từ từ làm lủng nền ổ chảo và lọt vào khung chậu.Với những nhược điểm nêu trên, chức năng đem lại từ phẫu thuật thay chỏm Moore không nhiều.

Hơn nữa, bệnh lý khớp háng ngày càng được phát hiện phức tạp hơn. Ngoài gãy cổ xương đùi còn nhiều bệnh lý khác như thoái hóa khớp, viêm đa khớp dạng thấp… Tổn thương không chỉ ở chỏm mà còn ở chảo nữa. Và đặc biệt số bệnh nhân trẻ ngày càng nhiều. Nhằm đáp ứng những tình huống khó khăn nêu trên các chuyên gia thay khớp nhận thấy cần phải thay luôn phần ổ chảo.Còn chỏm Moore nên dành cho các bệnh nhân mà đời sống còn lại dự kiến trong khoảng 10 năm; các bệnh nhân mà các hoạt động hàng ngày không nhiều.Khi hai bộ phận (chỏm đùi và ổ chảo) đều là chất trơ cảm giác đau hầu như HVTH: Trần Tấn Tài 1 Luận văn thạc sĩ GVHD: TS.

Trần Nguyên Duy Phương không còn, tầm hoạt động khớp nhiều hơn; khớp bền vững hơn và đem lại nhiều chức năng hơn. Đó chính là lý do ra đời của khớp háng toàn phần (KHTP). Bệnh nhân 38 tuổi thay khớp háng toàn phần không xi măng (trước và sau).  Khớp háng nhân tạo toàn phần và bán phần: - Khớp háng nhân tạo toàn phần: là phẫu thuật lấy bỏ đi phần chỏm xương đùi và thay bằng chỏm kim loại hay bằng sứ với một chuôi cắm vào trong lòng tủy xương đùi và có thể nạo bỏ phần ổ cối bị hư để đặt vào đấy một chén bằng kim loại bên trong có chứa polyethylene hay bằng sứ.

Khớp háng nhân tạo toàn phần là loại khớp háng có cả phần chuôi (stem) và phần chảo (cup). - Khớp háng nhân tạo bán phần: là loại chỉ có chỏm kim loại bao gồm chỏm Moore là loại có chỏm gắn chặt với chuôi bằng kim loại và cắm vào trong lòng tủy xương đùi, loại này chỏm kim loại sẽ xoay và tiếp xúc trực tiếp với ổ cối khung chậu nên sẽ gây đau làm hạn chế cử động của bệnh nhân. Loại khớp háng nhân tạo bán phần lưỡng cực là loại có chỏm bằng kim loại bên ngoài bao lấy một chỏm nhỏ bên trong, chỏm nhỏ này lại gắn với chuôi để cắm vào trong lòng tủy xương đùi và như vậy chỏm con sẽ quay quanh chỏm lớn làm hạn chế sự cọ sát giữa chỏm lớn với ổ cối xương chậu làm giảm đau cho bệnh nhân. Khớp háng nhân tạo bán phần lưỡng cực.

HVTH: Trần Tấn Tài 2 Luận văn thạc sĩ GVHD: TS. Trần Nguyên Duy Phương  Khớp háng nhân tạo có xi măng hay không có xi măng: - Khớp háng nhân tạo có xi măng: là phương pháp dùng xi măng để gắn cố định khớp vào xương. Vì là khớp háng nhân tạo nên khớp này có tuổi thọ nhất định, trung bình vào khoảng 10 -15 năm. Nguyên nhân hư khớp nhân tạo bao gồm sự mòn của khớp do hai mặt khớp cọ sát vào nhau, do lỏng khớp vì khối xi măng gắn không chặt, do các mảnh vụn rớt ra khi cọ sát gây phản ứng viêm làm lỏng chuôi khớp hay lỏng chén kim loại.

Khớp háng nhân tạo có xi măng. - Khớp háng không có xi măng: Từ việc lỏng chuôi có xi măng, các bác sĩ nghĩ rằng nếu làm loại khớp mà không dùng đến xi măng, đóng khít chặt vào lòng tủy xương đùi và vào ổ cối, khớp có tráng một số phần tử kích thích sự mọc xương vào trong khớp sẽ giữ được khớp nhân tạo lâu hơn. Khớp không có xi măng được phát triển thành nhiều loại nhỏ tuỳ thuộc vào bề mặt tiếp xúc chịu lực của nó là: kim loại - nhựa cao phân tử, sứ - sứ, kim loại – kim loại. Loại khớp này có những ưu điểm nên thường dành cho người trẻ tuổi.

Các loại khớp sứ hay kim loại có độ bào mòn thấp nên thường áp dụng cho người trẻ tuổi và nhu cầu đi lại nhiều. Khớp háng nhân tạo toàn phần không có xi măng HVTH: Trần Tấn Tài 3 Luận văn thạc sĩ GVHD: TS. Trần Nguyên Duy Phương Đứng trước trường hợp chỏm bị hoại tử do gãy cổ xương đùi, phẫu thuật thay chỏm Moore là giải pháp đem lại khá nhiều chức năng và được chấp nhận rộng rãi. Tuy nhiên sau 1 thời gian theo dõi, qua nhiều thử thách, phẫu thuật này bộc lộ nhiều nhược điểm không thể khắc phục được.

Vấn đề đầu tiên là biến chứng nội di (protrusion). Sự cọ xát chỏm Moore bằng kim loại rất cứng và ổ chảo bằng cấu trúc sinh học xương sụn làm chảo mòn dần, bệnh nhân càng hoạt động, xương càng loãng, càng mài mòn nhanh. Hậu quả chỏm Moore từ từ làm lủng nền ổ chảo và lọt vào khung xương chậu. Vấn đề thứ hai là viêm khớp háng vô trùng.

Biến chứng này gây đau dai dẳng, giảm chức năng khớp. Ngoài ra còn có các bệnh lý khác như : thoái hóa khớp, viêm đa khớp dạng thấp….Chỏm Moore chỉ dành cho các bệnh nhân mà đời sống dự kiến trong khoảng 10 năm. - Nhằm đáp ứng những điều kiện khó khăn nêu trên, các bác sỹ nhận thấy rằng cần phải thay luôn phần ổ chảo. Khi giữa hai bộ phận (chỏm và ổ chảo) đều là chất trơ thì cảm giác đau hầu như không còn, tầm hoạt động khớp nhiều hơn, khớp bền vững hơn và đem lại nhiều chức năng hơn.

Đó chính là sự ra đời của khớp háng toàn phần.3 Chọn lựa khớp háng toàn phần có hoặc không có xi măng. Sự lựa chọn sử dụng loại khớp có hay không xi măng có thể được xác định bởi: - Các biến số sơ cấp và thứ cấp của từng người bệnh. - Các biến số bên ngoài. - Nghiên cứu kết quả cuối cùng.

Các biến số sơ cấp là những yếu tố cần xem xét đầu tiên, gồm: a. Tuổi: a) > 70 => có xi măng b) < 60 => không xi măng b. Quãng đời hy vọng còn sống của bệnh nhân: c) < 15 năm => có xi măng d) > 25 năm => không xi măng c. Chất lượng xương, khả năng xương mọc vào khớp nhân tạo: e) Già hơn => có xi măng f) Loãng xương => có xi măng 2.

Các biến số thứ cấp là những yếu tố thứ yếu hơn, được xem xét sau đó, gồm: HVTH: Trần Tấn Tài 4 Luận văn thạc sĩ GVHD: TS. Trần Nguyên Duy Phương a. Hình dạng ống tủy: theo phân loại của L. Dorr: + Kiểu hình Dorr A => khớp háng toàn phần không xi măng, không có đủ xương xốp để xi măng bám vào.
