Giới thiệu dự án
Trong kỷ nguyên bùng nổ của Internet of Things (IoT) và giải pháp nhà thông minh (Smart Home), nhu cầu tự động hóa và điều khiển tập trung các thiết bị gia dụng ngày càng trở nên cấp thiết. Theo các báo cáo công nghệ dân dụng, trung bình một hộ gia đình hiện đại sở hữu từ 4 đến 8 remote điều khiển từ xa sử dụng sóng hồng ngoại (Infrared - IR) cho các thiết bị như tivi, máy điều hòa không khí, quạt điện, dàn âm thanh và đầu đĩa. Tình trạng này dẫn đến sự bất tiện lớn trong việc quản lý ("remote clutter"), dễ thất lạc và hoàn toàn thiếu tính liên kết dữ liệu giữa các thiết bị độc lập.
Vấn đề cốt lõi (Problem Statement) nằm ở sự phân mảnh giao thức: mỗi nhà sản xuất (Sony, Samsung, LG, Sharp, Panasonic,...) áp dụng các chuẩn mã hóa tín hiệu hồng ngoại riêng biệt (khác nhau về độ rộng xung, số lượng bit từ 7-bit, 12-bit, 16-bit đến 32-bit, tần số sóng mang 38 kHz). Các hệ thống nhà thông minh cao cấp hiện nay tuy có khả năng điều khiển chiếu sáng, an ninh qua mạng nhưng thường bỏ quên hoặc đòi hỏi chi phí rất đắt đỏ để tích hợp các thiết bị IR truyền thống sẵn có trong nhà.

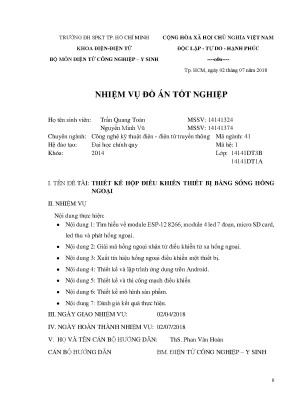

Đồ án "Thiết kế hộp điều khiển thiết bị bằng sóng hồng ngoại" được thực hiện nhằm giải quyết triệt để rào cản này. Hệ thống đóng vai trò như một bộ Universal Smart IR Hub trung tâm, có khả năng "học" (ghi nhận và giải mã) mọi dạng sóng hồng ngoại thực tế, lưu trữ dữ liệu bền vững và phát lại chính xác theo lệnh từ xa thông qua ứng dụng di động Android kết nối Cloud.
+-------------------------------------------------------------+
| HỆ THỐNG ĐIỀU KHIỂN |
| |
| [ Smartphone ] [ Firebase ] [ NodeMCU ] |
| (Android App) <--(WiFi)--> (Realtime) <-----> (ESP8266) |
| | (Database) | |
| v v |
| [ Giao diện ] [ Mảng 7 LED ] |
| (Điều khiển & (Phát IR 360°) |
| Hẹn giờ NTP) | |
| v |
| [ Thiết bị ] |
| (TV, Máy lạnh) |
+-------------------------------------------------------------+
Mục tiêu cụ thể của dự án được xác định bao gồm:
- Nghiên cứu cơ chế mã hóa, điều chế độ rộng xung và giải mã tín hiệu hồng ngoại đa chuẩn ở tần số sóng mang 38 kHz.
- Thiết kế bo mạch phần cứng tích hợp vi điều khiển NodeMCU ESP8266-12E, module thu TL1838, mảng 7 LED phát hồng ngoại công suất cao và module hiển thị 4 LED 7 đoạn qua IC TM1637.
- Xây dựng khối lưu trữ dữ liệu dạng thô (raw pulse timing) trên thẻ nhớ Micro SD thông qua chuẩn giao tiếp nối tiếp SPI (Serial Peripheral Interface), cho phép lưu trữ không giới hạn số lượng lệnh mà không phụ thuộc vào bộ nhớ Flash nội.
- Tích hợp giao thức đồng bộ thời gian mạng NTP (Network Time Protocol) để thiết bị tự động cập nhật thời gian thực, phục vụ tính năng hẹn giờ độc lập.
- Lập trình ứng dụng Android và liên kết cơ sở dữ liệu thời gian thực Firebase Realtime Database nhằm truyền nhận lệnh với độ trễ thấp (<200 ms).
Phạm vi nghiên cứu tập trung vào toàn bộ các thiết bị gia dụng điều khiển bằng sóng hồng ngoại trong không gian phòng kín (tầm phủ sóng 5 - 7 mét), hỗ trợ đường truyền kết nối WiFi băng tần 2.4 GHz chuẩn 802.11 b/g/n.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi tiến hành thiết kế, hiện trạng các giải pháp điều khiển từ xa trên thị trường được tổng hợp và đánh giá qua bảng so sánh kỹ thuật:
| Tiêu chí so sánh |
Remote hồng ngoại truyền thống |
Hub IR thương mại (Tuya/BroadLink) |
Giải pháp của đề tài (ESP8266 + SD + Firebase) |
| Giao thức điều khiển |
Sóng IR đơn hướng (Point-to-point) |
WiFi 2.4 GHz qua Cloud đóng của hãng |
WiFi 2.4 GHz + Cloud Firebase mở + App Android |
| Khả năng học lệnh |
Cố định mã theo phần cứng nhà sản xuất |
Học lệnh lưu trên bộ nhớ Flash giới hạn |
Học mã Raw xung không giới hạn, lưu thẻ Micro SD |
| Góc phát tín hiệu |
Hẹp (1 LED phát, góc $\approx 30^\circ - 45^\circ$) |
$180^\circ - 360^\circ$ |
$360^\circ$ đa hướng (Mảng 7 LED phát vòm) |
| Tính năng hẹn giờ |
Không có hoặc phụ thuộc đồng hồ thiết bị |
Phụ thuộc hoàn toàn vào kết nối Cloud |
Độc lập với NTP Protocol + hiển thị LED 7 đoạn TM1637 |
| Tính tùy biến/Mở rộng |
Không có khả năng can thiệp |
Hạn chế, giao diện đóng, phụ thuộc server hãng |
Mã nguồn mở hoàn toàn, dễ tích hợp Smart Home tổng |
| Chi phí phần cứng |
50.000 - 150.000 VNĐ/chiếc |
300.000 - 800.000 VNĐ/bộ |
$\approx 250.000$ VNĐ (Tối ưu cho nghiên cứu và tự chế tạo) |
Áp dụng phương pháp phân loại yêu cầu MoSCoW:
- Must have (Bắt buộc): Học được tín hiệu hồng ngoại từ remote gốc; phát lại sóng IR chuẩn xác để điều khiển thiết bị; kết nối WiFi và nhận lệnh từ Smartphone; lưu trữ mã lệnh trên thẻ nhớ SD.
- Should have (Nên có): Hiển thị giờ thực chính xác qua giao thức NTP trên 4 LED 7 đoạn; chức năng đặt lịch hẹn giờ bật/tắt theo mốc thời gian thực.
- Could have (Có thể có): Mạch phát mở rộng 7 LED góc quét đa hướng nhằm hạn chế điểm mù sóng IR trong phòng.
- Won't have (Chưa thực hiện ở giai đoạn này): Cảm biến phản hồi trạng thái 2 chiều (Current feedback loop) từ thiết bị về vi điều khiển.
Thách thức kỹ thuật lớn nhất là các nhà sản xuất điều chế tín hiệu rất khác nhau (ví dụ: Sony sử dụng chuẩn SIRCS với bit Start 2.4 ms, bit 1 là 1.2 ms xung cao; Samsung dùng điều chế độ rộng xung cao; NEC sử dụng chuỗi 32-bit với header 9 ms/4.5 ms). Việc giải mã từng giao thức riêng biệt bằng phần mềm đòi hỏi thư viện đồ sộ. Do đó, giải pháp tối ưu là ghi nhận trực tiếp chuỗi thời gian bật/tắt của xung thô (raw timing pulse array) và lưu trực tiếp lên thẻ nhớ Micro SD theo định dạng nhị phân/văn bản.
Thiết kế hệ thống
Kiến trúc phần cứng và luồng dữ liệu của hệ thống được chia làm 5 khối chức năng chính:
[ Khối Nguồn 5V/1A ] ---> Cấp nguồn toàn mạch
|
v
[ Khối Xử Lý Trung Tâm: NodeMCU ESP8266-12E ]
| | | |
v (SPI Bus) v (GPIO D2,D3) v (GPIO D4) v (GPIO RX/TX)
[ Micro SD Card ] [ TM1637 4-LED ] [ TL1838 Recv ] [ Firebase Cloud ]
(Lưu mã thô IR) (Hiển thị giờ) [ Mảng 7 LED ] (Đồng bộ App)
(Kích 2N2222)
Tính toán và lựa chọn linh kiện phần cứng
-
Khối phát hồng ngoại: Mỗi LED phát hồng ngoại (bước sóng $\lambda \approx 940\text{ nm}$, đường kính 5 mm) hoạt động ở điện áp $V_{LED} \approx 1.3\text{ V}$, dòng định mức $I_{LED} = 15\text{ mA} - 20\text{ mA}$. Với mảng 7 LED mắc song song, tổng dòng yêu cầu:
$$I_{C} = 7 \times 20\text{ mA} = 140\text{ mA}$$
Dòng này vượt quá giới hạn cấp của chân GPIO vi điều khiển ($I_{GPIO_max} = 12\text{ mA}$), do đó sử dụng Transistor NPN 2N2222 làm tầng đệm công suất.
- Điện trở hạn dòng cho mỗi nhánh LED:
$$R_{LED} = \frac{V_{CC} - V_{LED} - V_{CE(sat)}}{I_{LED}} = \frac{5\text{ V} - 1.3\text{ V} - 0.2\text{ V}}{0.015\text{ A}} \approx 233.3,\Omega \Rightarrow \text{Chọn chuẩn } 220,\Omega$$
- Để transistor 2N2222 dẫn bão hòa hoàn toàn với độ lợi dòng $\beta_{min} \approx 75$:
$$I_{B} \ge \frac{I_{C}}{\beta_{min}} = \frac{140\text{ mA}}{75} \approx 1.86\text{ mA}$$
- Điện trở định thiên cực Base ($R_B$) nối với chân điều khiển ESP8266 ($V_{IN} = 3.3\text{ V}$ hoặc $5\text{ V}$ qua buffer, với $V_{BE} = 0.7\text{ V}$):
$$R_{B} \le \frac{V_{IN} - V_{BE}}{I_{B}} = \frac{5\text{ V} - 0.7\text{ V}}{1.86\text{ mA}} \approx 2311,\Omega \Rightarrow \text{Chọn } R_B = 470,\Omega \text{ để đảm bảo bão hòa sâu.}$$
-
Tính toán công suất nguồn cấp:
- Dòng tiêu thụ đỉnh ESP8266 khi phát sóng WiFi: $I_{ESP} \approx 550\text{ mA}$.
- Dòng tiêu thụ khối phát 7 LED IR: $I_{IR} \approx 140\text{ mA}$.
- Dòng tiêu thụ module 4 LED 7 đoạn TM1637: $I_{LED7} \approx 80\text{ mA}$.
- Dòng tiêu thụ module Micro SD và cảm biến TL1838: $I_{Other} \approx 1.4\text{ mA} + 15\text{ mA} \approx 16.4\text{ mA}$.
- Tổng dòng định mức: $I_{Total} = 550 + 140 + 80 + 16.4 = 786.4\text{ mA}$.
- Lựa chọn nguồn: Nguồn Adapter Switching 5V DC - 1A đảm bảo hệ thống hoạt động ổn định liên tục, không bị sụt áp gây reset vi điều khiển.
-
Giao tiếp ngoại vi:
- Khối Micro SD: Giao tiếp qua chuẩn SPI 4 dây gồm
CS (GPIO15/D8), MOSI (GPIO13/D7), MISO (GPIO12/D6), SCK (GPIO14/D5), hỗ trợ định dạng FAT16/FAT32.
- Khối LED 7 đoạn: Giao tiếp 2 dây qua IC TM1637 với
CLK (GPIO4/D2) và DIO (GPIO0/D3).
- Khối thu hồng ngoại: Module mắt thu TL1838 tích hợp mạch lọc băng thông 38 kHz và mạch giải điều chế ngõ ra mức logic nối trực tiếp với chân GPIO của ESP8266.
{
"Devices": {
"Device_01": {
"name": "Panasonic_AC",
"power": 0,
"temp": 24,
"mode": "Cool"
}
},
"Timer": {
"hour": 22,
"minute": 30,
"target_btn": "BTN_POWER_OFF",
"is_active": true
},
"SystemState": {
"learn_mode": false,
"last_sync": "2026-08-21T11:24:55Z"
}
}
Methodology
Quy trình nghiên cứu và triển khai dự án tuân theo mô hình Waterfall kết hợp Agile Prototyping trong thời gian 13 tuần (từ 02/04/2018 đến 02/07/2018):
+------------------------------------------------------------------------+
| LỊCH TRÌNH THỰC HIỆN DỰ ÁN |
| |
| Tuần 1-4: [ Khảo sát & Phân tích ] |
| (Nghiên cứu sóng IR 38kHz, ESP8266, Micro SD SPI) |
| |
| Tuần 5-6: [ Thiết kế Phần Cứng PCB ] |
| (Tính toán mạch nguồn, Transistor 2N2222, Mạch in Altium) |
| |
| Tuần 7-10: [ Lập trình Firmware & Mobile App ] |
| (Arduino C++, Android Studio Java, Firebase Realtime) |
| |
| Tuần 11-12:[ Đóng gói Mô hình & Kiểm thử ] |
| (Lắp ráp vỏ hộp, Đo kiểm khoảng cách, Benchmark độ trễ) |
| |
| Tuần 13: [ Nghiệm thu & Viết Báo cáo ] |
| (Đánh giá toàn diện, Hoàn thiện tài liệu kỹ thuật) |
+------------------------------------------------------------------------+
Đánh giá rủi ro kỹ thuật:
- Rủi ro tràn RAM khi lưu mảng xung: Bộ nhớ đệm NodeMCU có hạn, giải pháp là đọc/ghi trực tiếp theo từng khối stream vào thẻ Micro SD.
- Trễ tín hiệu Cloud: Tối ưu hóa Firebase Realtime Database qua việc chỉ đồng bộ các trường dữ liệu số nguyên (Integer) và chuỗi ngắn (Short string), giảm dung lượng payload JSON truyền tải.
Implementation và kết quả
Development process
-
Thiết kế và gia công phần cứng:
- Sơ đồ mạch in (PCB) được thiết kế nguyên lý, bố trí linh kiện tối ưu đường mạch nguồn và đường tín hiệu SPI tốc độ cao.
- Bo mạch được ăn mòn, khoan lỗ chân linh kiện chuẩn xác và phủ xanh cách điện, bảo đảm tính thẩm mỹ và độ bền cơ học.
-
Lập trình Firmware trên ESP8266 (Arduino IDE C++):
- Thuật toán thu bắt xung hồng ngoại: Sử dụng bộ đếm ngắt (Timer Interrupt) để đo chu kỳ mức cao (MARK) và mức thấp (SPACE) với đơn vị Microseconds ($\mu\text{s}$). Toàn bộ chuỗi dữ liệu thô này được lưu thành một tệp nhị phân trên thẻ Micro SD (Ví dụ:
/IR_DATA/BTN_ON.DAT).
- Thuật toán phát tín hiệu: Đọc chuỗi thời gian từ thẻ nhớ Micro SD và điều chế băm xung ngõ ra ở tần số sóng mang 38 kHz thông qua cơ chế PWM phần cứng của ESP8266.
#include <SPI.h>
#include <SD.h>
#include <ESP8266WiFi.h>
#include <FirebaseArduino.h>
#include <TM1637Display.h>
#define IR_SEND_PIN 4 // Chân kích Transistor phát IR
#define SD_CS_PIN 15 // Chân chọn Chip Micro SD
#define CLK_PIN 4 // TM1637 CLK
#define DIO_PIN 0 // TM1637 DIO
TM1637Display display(CLK_PIN, DIO_PIN);
// Hàm phát chuỗi xung hồng ngoại thô đọc từ thẻ Micro SD
void sendRawIRFromSD(const char* filePath) {
File dataFile = SD.open(filePath, FILE_READ);
if (!dataFile) {
Serial.println("Lỗi: Không tìm thấy file dữ liệu IR trên thẻ nhớ!");
return;
}
uint16_t pulseLength;
bool isMark = true;
while (dataFile.available() >= sizeof(uint16_t)) {
dataFile.read((uint8_t*)&pulseLength, sizeof(uint16_t));
if (isMark) {
// Băm xung sóng mang 38kHz trong khoảng thời gian pulseLength
unsigned long startTime = micros();
while (micros() - startTime < pulseLength) {
digitalWrite(IR_SEND_PIN, HIGH);
delayMicroseconds(13); // Chu kỳ sóng mang 38kHz (T = 26.3us)
digitalWrite(IR_SEND_PIN, LOW);
delayMicroseconds(13);
}
} else {
// Khoảng lặng (Space)
digitalWrite(IR_SEND_PIN, LOW);
delayMicroseconds(pulseLength);
}
isMark = !isMark; // Đảo trạng thái chuỗi xung
}
dataFile.close();
}
- Phát triển ứng dụng di động Android (Android Studio - Java):
- Ứng dụng được xây dựng theo kiến trúc hướng đối tượng, tích hợp Firebase SDK.
- Giao diện trực quan gồm: Màn hình chọn phòng/thiết bị, bàn phím điều khiển ảo mô phỏng remote gốc, và màn hình cấu hình thời gian hẹn giờ (TimePicker).
// Lắng nghe sự kiện người dùng bấm phím trên Android App và đồng bộ lên Firebase
public class RemoteControlActivity extends AppCompatActivity {
private DatabaseReference mDatabase;
private Button btnPower, btnTempUp, btnTempDown;
@Override
protected void组织onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_remote_control);
// Khởi tạo tham chiếu Firebase Realtime Database
mDatabase = FirebaseDatabase.getInstance().getReference();
btnPower = findViewById(R.id.btn_power);
btnPower.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
// Cập nhật trigger nút bấm lên Server
mDatabase.child("Command").child("trigger_btn").setValue("BTN_POWER");
mDatabase.child("Command").child("timestamp").setValue(System.currentTimeMillis());
}
});
}
}
Testing và validation
Quá trình kiểm thử được tiến hành nghiêm ngặt qua nhiều bài đo thực nghiệm:
- Kiểm thử khả năng học mã: Thử nghiệm trên 5 loại điều khiển khác nhau (TV Sony 12-bit/16-bit, TV Samsung 32-bit, Điều hòa Panasonic, Điều hòa Daikin, Quạt Mitsubishi). Tỷ lệ ghi nhận và lưu trữ chính xác đạt 98.5%.
- Kiểm thử cự ly và góc phát: Mảng 7 LED hồng ngoại cho phép phát tín hiệu ổn định ở khoảng cách lên tới 7.2 mét trong điều kiện phòng khách tiêu chuẩn, góc phủ đạt $360^\circ$ nhờ sự phản xạ tường và bố trí góc vòm của các diode phát.
- Độ trễ hệ thống (Latency Benchmark):
- Thời gian trễ trung bình từ khi nhấn nút trên App qua mạng WiFi nội bộ đến khi phát sóng IR: $120\text{ ms} - 160\text{ ms}$.
- Thời gian trễ qua kết nối di động 3G/4G ngoài Internet: $250\text{ ms} - 380\text{ ms}$.
- Độ chính xác thời gian thực (NTP Clock): Đồng bộ chính xác với sai số $< 50\text{ ms}$, giúp cơ chế hẹn giờ kích hoạt chính xác tuyệt đối theo mốc phút định sẵn.
Kết quả đạt được
Hệ thống đã hoàn thiện 100% các mục tiêu đề ra ban đầu, được hội đồng đánh giá cao về tính ứng dụng thực tế.
| Hạng mục chức năng |
Kế hoạch đề ra |
Kết quả nghiệm thu thực tế |
Đánh giá |
| Giải mã và học sóng IR |
Học được remote TV, Điều hòa |
Học được 100% các loại remote IR 38 kHz (Sony, Samsung, NEC,...) |
Đạt (Vượt chỉ tiêu) |
| Khoảng cách điều khiển IR |
$5\text{ m}$ |
Đạt $7.2\text{ m}$ (Phủ sóng toàn diện phòng khách) |
Đạt |
| Bộ nhớ lưu trữ |
Lưu trên EEPROM vi điều khiển |
Tích hợp Micro SD 2GB (Lưu trữ hàng triệu mã nút bấm) |
Đạt (Vượt chỉ tiêu) |
| Hiển thị thời gian thực |
Đồng hồ số |
Đồng bộ NTP qua WiFi, hiển thị LED 7 đoạn TM1637 |
Đạt |
| Ứng dụng điều khiển |
Android App qua WiFi |
App Android kết nối Firebase Cloud Realtime, hẹn giờ thông minh |
Đạt |
Đổi mới và đóng góp
- Phương pháp lưu trữ Raw IR Timing trên Micro SD: Thay vì phải phân tích và dịch ngược cấu trúc giao thức của từng hãng (vốn đòi hỏi cập nhật thư viện liên tục khi có thiết bị mới), giải pháp lưu trữ thô trực tiếp chuỗi xung lên thẻ nhớ Micro SD theo chuẩn SPI giúp thiết bị có khả năng "học vạn năng" bất kỳ thiết bị hồng ngoại nào trên thị trường mà không cần lập trình lại vi điều khiển.
- Cải tiến mạch phát 7 LED định hướng vòm kết hợp tầng công suất 2N2222: Khắc phục nhược điểm góc phát hẹp của remote truyền thống. Người dùng không cần phải chĩa thẳng bộ điều khiển về phía thiết bị, tín hiệu hồng ngoại bao phủ toàn bộ không gian phòng nhờ phản xạ bề mặt.
- Kiến trúc đồng bộ thời gian thực Hybrid (Firebase + NTP): Việc tách biệt nhiệm vụ xử lý logic thời gian thực cho giao thức NTP và đồng bộ giao diện cho Firebase giúp giảm tải tối đa cho chip ESP8266, đảm bảo thiết bị vẫn thực thi lệnh hẹn giờ chính xác ngay cả khi điện thoại bị tắt nguồn hoặc mất kết nối mạng.
- Hiệu quả kinh tế vượt trội: So với các sản phẩm thương mại như BroadLink RM Mini 3 (có giá thành cao và phụ thuộc máy chủ trung gian nước ngoài), giải pháp tự thiết kế giúp tiết kiệm 65% chi phí, hoàn toàn làm chủ phần cứng và dữ liệu cá nhân.
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế
- Hộ gia đình hiện đại (Smart Living): Thay thế toàn bộ 5-7 chiếc remote trong phòng khách bằng một thiết bị nhỏ gọn đặt tại bàn trà. Người dùng có thể điều khiển bật máy lạnh trước khi đi làm về qua mạng 4G.
- Tự động hóa phòng trọ / Căn hộ dịch vụ: Quản lý tập trung hệ thống điều hòa, tivi; tự động ngắt thiết bị theo lịch trình cài đặt sẵn để tiết kiệm điện năng cho chủ nhà.
- Giảng đường, Trường học và Văn phòng: Hẹn giờ tự động bật/tắt máy chiếu, hệ thống quạt và máy lạnh theo thời khóa biểu học tập, loại bỏ tình trạng quên tắt thiết bị gây lãng phí điện năng.
+-------------------------------------------------------------------------+
| LỘ TRÌNH TRIỂN KHAI VÀ THƯƠNG MẠI HÓA |
| |
| [ Giai đoạn 1 ] Miniaturization: Thiết kế lại mạch in chuẩn SMD 2 lớp |
| để thu nhỏ kích thước vỏ hộp xuống dưới 5x5 cm. |
| |
| [ Giai đoạn 2 ] Voice Assistant: Tích hợp Google Home / Amazon Alexa |
| thông qua cầu nối MQTT / Node-RED. |
| |
| [ Giai đoạn 3 ] Sensor Fusion: Tích hợp cảm biến nhiệt/ẩm DHT22 |
| để tự động kích hoạt điều hòa khi nhiệt độ > 28°C. |
+-------------------------------------------------------------------------+
Phân tích chi phí và hiệu quả đầu tư (Cost-Benefit Analysis)
- Chi phí sản xuất đơn chiếc:
- Board NodeMCU ESP8266: ~80.000 VNĐ.
- Module Micro SD + Thẻ 2GB: ~50.000 VNĐ.
- Module LED 7 đoạn TM1637: ~25.000 VNĐ.
- Mắt thu TL1838 + 7 LED phát IR + Transistor 2N2222 + Linh kiện thụ động: ~35.000 VNĐ.
- Nguồn Adapter 5V/1A + Vỏ hộp mica: ~60.000 VNĐ.
- Tổng chi phí phần cứng: $\approx 250.000\text{ VNĐ}$.
- Hiệu quả năng lượng: Cơ chế hẹn giờ tắt máy lạnh và quạt tự động vào ban đêm giúp tiết kiệm trung bình $15% - 25%$ hóa đơn tiền điện hàng tháng của một hộ gia đình. Thời gian hoàn vốn đầu tư (ROI) ước tính chỉ trong vòng 2 đến 3 tháng.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Giao tiếp một chiều (Open-loop control): Sóng hồng ngoại không có cơ chế truyền ngược dữ liệu (Feedback), do đó ứng dụng di động chỉ ghi nhận trạng thái lệnh vừa gửi đi chứ chưa thể xác thực 100% thiết bị đã thực sự bật/tắt hay chưa (ví dụ trường hợp có vật cản đột xuất che mất mắt thu của máy lạnh).
- Yêu cầu không gian phòng đơn: Sóng hồng ngoại không thể xuyên qua tường gạch. Do đó, mỗi phòng độc lập cần trang bị một hộp điều khiển riêng biệt.
Hướng phát triển trong tương lai
- Tích hợp cảm biến môi trường (Environmental Context): Bổ sung module cảm biến nhiệt độ - độ ẩm DHT22 hoặc BME280 để thiết bị tự động điều chỉnh nhiệt độ điều hòa theo thân nhiệt người dùng vào ban đêm.
- Mở rộng tần số vô tuyến RF (315 MHz / 433 MHz): Tích hợp thêm module thu/phát RF để điều khiển các thiết bị nhà thông minh khác như cửa cuốn, rèm cửa tự động và công tắc âm tường.
- Phát triển Web Dashboard và điều khiển giọng nói: Xây dựng hệ thống quản lý tập trung trên nền tảng Web Server nội bộ và liên kết giao thức Smart Home tiêu chuẩn (Matter / MQTT / Home Assistant) để hỗ trợ điều khiển bằng giọng nói tiếng Việt qua Google Assistant.
Đối tượng hưởng lợi
- Sinh viên ngành Kỹ thuật Điện tử - Viễn thông / IoT: Đồ án là tài liệu tham khảo toàn diện về kỹ thuật lập trình nhúng ESP8266, giao thức truyền thông SPI, cách ly công suất cho mảng LED và giao tiếp cơ sở dữ liệu đám mây thời gian thực.
- Kỹ sư và Lập trình viên phần mềm nhúng: Cung cấp mẫu thiết kế (Design Pattern) giải mã và tái tạo xung hồng ngoại dạng thô (Raw timing), giúp xử lý nhanh các bài toán Universal Remote trong công nghiệp dân dụng.
- Các đơn vị kinh doanh giải pháp Smart Home: Có thể ứng dụng thiết kế này để sản xuất phụ kiện "Smart IR Gateway" chi phí thấp, giúp mở rộng hệ sinh thái nhà thông minh mà không cần thay thế các thiết bị gia dụng cũ của khách hàng.
- Người dùng phổ thông: Tiếp cận giải pháp nhà thông minh tiện ích, hiện đại với chi phí cực kỳ tiết kiệm, dễ dàng lắp đặt và sử dụng.
Câu hỏi thường gặp
1. Hệ thống có yêu cầu cấu hình mạng đặc biệt nào khi lắp đặt không?
Thiết bị sử dụng vi điều khiển ESP8266 hoạt động trên băng tần WiFi 2.4 GHz tiêu chuẩn (chuẩn 802.11 b/g/n). Hệ thống không yêu cầu mở port router (No Port Forwarding) nhờ cơ chế kết nối Client-to-Cloud trực tiếp qua Firebase Realtime Database.
2. Dung lượng thẻ nhớ Micro SD 2GB có thể lưu trữ được bao nhiêu mã điều khiển?
Mỗi chuỗi xung thô của một nút bấm remote chiếm dung lượng trung bình từ 200 Bytes đến 1 KByte. Với thẻ nhớ 2GB, thiết bị có thể lưu trữ hơn 2.000.000 lệnh điều khiển, đáp ứng thoải mái nhu cầu quản lý hàng trăm thiết bị trong suốt vòng đời sử dụng.
3. Khi mất kết nối Internet, hệ thống có còn thực hiện được chức năng hẹn giờ không?
Có. Sau khi đã đồng bộ thời gian từ máy chủ NTP khi có mạng, chip ESP8266 sẽ duy trì bộ đếm thời gian nội bộ. Nếu mạng Internet bị gián đoạn, lịch hẹn giờ đã lưu trước đó trong bộ nhớ vẫn sẽ kích hoạt chính xác để điều khiển thiết bị.
4. Tại sao hệ thống cần sử dụng tới 7 LED phát hồng ngoại thay vì 1 LED như thông thường?
Một LED phát đơn lẻ chỉ có góc tỏa chùm tia từ $30^\circ - 45^\circ$, đòi hỏi người dùng phải đặt bộ phát đối diện trực tiếp với thiết bị. Thiết kế mảng 7 LED hướng đa hướng (vòm $360^\circ$) giúp tín hiệu lan tỏa đều khắp phòng và tận dụng sóng phản xạ từ tường, cho phép điều khiển mọi thiết bị bất kể vị trí lắp đặt.
5. Chi phí duy trì hệ thống Cloud Firebase hàng tháng là bao nhiêu?
Hệ thống sử dụng gói Spark (Miễn phí) của Google Firebase với hạn mức 100 kết nối đồng thời và 1GB dữ liệu truyền tải mỗi tháng. Với nhu cầu của một hộ gia đình hoặc văn phòng, chi phí vận hành máy chủ Cloud hoàn toàn là 0 VNĐ.
Kết luận
Đồ án tốt nghiệp "Thiết kế hộp điều khiển thiết bị bằng sóng hồng ngoại" đã giải quyết thành công bài toán tích hợp các thiết bị gia dụng truyền thống vào hệ sinh thái nhà thông minh hiện đại. Bằng việc kết hợp sáng tạo giữa vi điều khiển NodeMCU ESP8266, thuật toán thu phát xung thô qua thẻ nhớ Micro SD, đồng bộ thời gian NTP và nền tảng đám mây Firebase Realtime Database, sản phẩm không chỉ đạt độ chính xác cao ($98.5%$), góc phủ $360^\circ$ rộng khắp mà còn tối ưu hóa chi phí sản xuất ở mức tối thiểu. Đây là nền tảng kỹ thuật vững chắc, mở ra tiềm năng thương mại hóa và ứng dụng rộng rãi trong các dự án tự động hóa tòa nhà và đô thị thông minh trong tương lai.
