Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa, các hệ thống tự động hóa đóng vai trò then chốt trong việc tối ưu hóa năng suất và giảm thiểu chi phí vận hành. Theo các báo cáo kỹ thuật ngành tự động hóa đóng gói và logistics, hơn 22% sự cố tắc nghẽn hoặc sai lệch trong khâu dán nhãn, quét mã vạch và đóng gói thứ cấp xuất phát từ việc các sản phẩm đầu vào di chuyển không đồng đều, bị dính chùm hoặc cự ly không xác định.

Hệ thống dãn khoảng cách sản phẩm là một khâu phụ trợ nhưng mang tính quyết định trong các dây chuyền sản xuất tự động như: công nghiệp đóng chai nước giải khát, chế biến dược phẩm, sản xuất giày da hay bao bọc nguyên vật liệu xi măng. Khi các phôi hoặc sản phẩm hoàn thiện rời khỏi máy gia công thô với chu kỳ ngẫu nhiên, việc tạo ra một cự ly cố định giữa các sản phẩm là điều kiện bắt buộc để các cơ cấu chấp hành phía sau (như tay gắp robot, đầu in phun date, camera kiểm tra chất lượng ngoại quan) hoạt động chính xác.

[Băng tải nạp 1 (Tốc độ V1)] ---> [Cảm biến quang 1] ---> [Băng tải dãn 2 (Tốc độ V2 > V1)] ---> [Sản phẩm cách đều d]

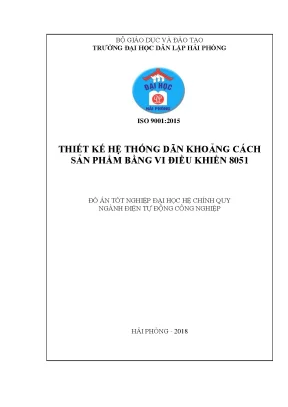

Đề tài "Thiết kế hệ thống dãn khoảng cách sản phẩm bằng vi điều khiển 8051" do sinh viên Nguyễn Văn Cường thực hiện dưới sự hướng dẫn của TS. Nguyễn Trọng Thắng (Khoa Điện - Tự động công nghiệp, Trường Đại học Dân lập Hải Phòng) tập trung giải quyết triệt để bài toán đồng bộ hóa và dãn nhịp sản phẩm với các mục tiêu cụ thể:

  1. Nghiên cứu tổng quan: Đánh giá công nghệ truyền động băng tải công nghiệp (vải bố CC-56, bố nylon NN200, polyester EP150, đai PVC/PVG) và các yêu cầu truyền động dài hạn.
  2. Thiết kế phần cứng: Xây dựng khối điều khiển trung tâm sử dụng vi điều khiển 8-bit họ 8051 (AT89C51/AT89S52), kết hợp mạch nguồn hạ áp đa đầu ra, mạch công suất điều khiển 02 động cơ một chiều 24V DC và mạch giao tiếp cảm biến quang học / encoder đo tốc độ.
  3. Phát triển firmware thời gian thực: Lập trình hợp ngữ (Assembly 8051) tối ưu hóa chu kỳ máy, sử dụng cơ chế ngắt ngoài (External Interrupt INT0/INT1) và bộ định thời 16-bit (Timer 0/Timer 1) để điều khiển vi sai vận tốc giữa hai phân đoạn băng chuyền.
  4. Thực nghiệm và đánh giá: Chế tạo mô hình thực tế, kiểm chứng khả năng dãn cách sản phẩm đạt độ lặp lại cao với sai số cự ly dưới 3% ở dải tốc độ động cơ lên đến 200 vòng/phút.

Phạm vi và giới hạn đề tài: Hệ thống tập trung vào mô hình điều khiển phân tách sản phẩm dạng khối/hộp đơn chiếc bằng phương pháp vi sai tốc độ giữa hai băng tải liên động. Mô hình ứng dụng nguồn cấp hạ áp thông qua biến áp 220V/24V-3A, tải động cơ 24V DC có hộp giảm tốc, phạm vi nhận diện của cảm biến quang học $\le 30\text{ cm}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trên thị trường hiện nay, các phương pháp phân tách và dãn khoảng cách vật thể trên băng chuyền được chia thành ba nhóm giải pháp chính:

Giải pháp Nguyên lý hoạt động Ưu điểm Nhược điểm Chi phí ước tính
Cơ khí - Khí nén (Mechanical Stopper) Dùng xylanh khí nén hoặc cữ chặn cơ khí chặn giữ sản phẩm theo chu kỳ Kết cấu đơn giản, lực giữ khỏe Dễ làm xước vỏ bao bì, gây va đập cơ học, quán tính lớn, kém linh hoạt 2.500.000 - 5.000.000 VNĐ
Hệ thống PLC công nghiệp Dùng PLC (Siemens S7-1200 / Mitsubishi FX5U) điều khiển Servo/Inverter Độ tin cậy rất cao, chuẩn hóa công nghiệp, hỗ trợ truyền thông Profinet/Modbus Chi phí đầu tư phần cứng rất lớn, cồng kềnh đối với hệ thống độc lập cỡ vừa và nhỏ 12.000.000 - 25.000.000 VNĐ
Vi điều khiển 8051 (Đề tài đề xuất) Điều khiển động cơ DC vi sai qua thuật toán ngắt thời gian thực của 8051 Chi phí siêu thấp, kích thước nhỏ gọn, lập trình can thiệp trực tiếp thanh ghi phần cứng Bộ nhớ hạn chế (4KB Flash), cần thiết kế thêm mạch lọc nhiễu công nghiệp 1.000.000 - 1.800.000 VNĐ

Yêu cầu người dùng theo mô hình MoSCoW:

  • Must Have: Nhận diện chính xác sản phẩm bằng cảm biến quang NPN/PNP; kích hoạt động cơ băng tải tăng tốc tạo khoảng cách dãn $L_s$; dừng băng tải nạp khi có sự cố ứ đọng.
  • Should Have: Phản hồi số xung tốc độ thông qua Incremental Optical Encoder 200 xung/vòng để bù trượt sai số vận tốc; nút nhấn khẩn cấp (Emergency Stop).
  • Could Have: Điều chỉnh cự ly dãn cách trực tiếp qua biến trở hoặc bàn phím ma trận; hiển thị trạng thái lên LED 7 thanh hoặc LCD.
  • Won't Have (Giai đoạn này): Nhận dạng hình ảnh bằng AI Camera; kết nối không dây IoT lên hệ thống SCADA/Cloud.

Thiết kế hệ thống

Kiến trúc phần cứng của hệ thống bao gồm các khối chức năng chính được liên kết chặt chẽ xung quanh CPU trung tâm họ 8051:

+-------------------------------------------------------------------------------+
|                               KHỐI NGUỒN CẤP                                  |
|   220VAC ---> Biến áp hạ áp ---> Cầu Diode & Tụ lọc ---> 24VDC (Motor)        |
|                                                     ---> LM7805 ---> 5VDC(MCU)|
+-------------------------------------------------------------------------------+
                                      |
                                      v
+-------------------------------------------------------------------------------+
|                            KHỐI CẢM BIẾN ĐẦU VÀO                              |
|   1. Cảm biến quang 1 (P3.2 / INT0): Bắt tín hiệu phôi vào băng tải 1         |
|   2. Cảm biến quang 2 (P3.3 / INT1): Bắt tín hiệu phôi sang băng tải 2        |
|   3. Incremental Encoder 200 ppr (P3.4 / T0): Đếm xung vận tốc               |
+-------------------------------------------------------------------------------+
                                      |
                                      v
+-------------------------------------------------------------------------------+
|                     KHỐI XỬ LÝ TRUNG TÂM (8051 / AT89C51)                     |
|   - 4KB On-chip ROM / Flash           - 128 Bytes On-chip RAM                 |
|   - 21 Thanh ghi SFR (ACC, B, PSW...) - Bộ xử lý logic Boolean bit-level      |
|   - Bộ dao động thạch anh 12MHz       - 2 Bộ định thời 16-bit (Timer 0/1)     |
+-------------------------------------------------------------------------------+
                                      |
                                      v
+-------------------------------------------------------------------------------+
|                         KHỐI CÔNG SUẤT & CHẤP HÀNH                            |
|   - Mạch đệm Optocoupler (PC817) cách ly quang chống nhiễu                   |
|   - Mạch công suất Driver Transistor / Relay / H-Bridge                       |
|   - 02 Động cơ 24V DC có hộp giảm tốc (Băng tải 1: Nạp, Băng tải 2: Dãn tốc)  |
+-------------------------------------------------------------------------------+

Phân bổ địa chỉ chân Port vi điều khiển 8051:

  • Port 0 (P0.0 - P0.7): Cấu hình làm Bus dữ liệu hoặc điều khiển khối hiển thị ngoại vi; có điện trở kéo lên (Pull-up Resistor $10\text{ k}\Omega$).
  • Port 1 (P1.0 - P1.7): Chân I/O điều khiển xuất tín hiệu đóng/ngắt các mạch điều khiển động cơ DC (P1.0: Điều khiển Motor 1; P1.1: Điều khiển Motor 2 qua mạch đệm cách ly).
  • Port 2 (P2.0 - P2.7): Cung cấp địa chỉ byte cao khi mở rộng bộ nhớ ngoài hoặc ghép nối I/O phụ trợ.
  • Port 3 (P3.0 - P3.7): Tận dụng tối đa các chức năng đặc biệt tích hợp sẵn:
    • P3.2 (INT0): Ngõ vào ngắt cứng thứ 0 kết nối với cảm biến quang học thứ nhất.
    • P3.3 (INT1): Ngõ vào ngắt cứng thứ 1 kết nối với cảm biến quang học thứ hai.
    • P3.4 (T0): Ngõ vào của Timer/Counter 0 nhận chuỗi xung từ Incremental Encoder.
    • P3.5 (T1): Ngõ vào Timer/Counter 1 phục vụ định thời trễ phần mềm.

Methodology

Quy trình phát triển đồ án tuân theo mô hình kỹ thuật chữ V (V-Model) kết hợp kiểm thử phân đoạn:

  1. Phân tích yêu cầu & Mô phỏng (Tuần 1 - Tuần 3): Tính toán thông số cơ khí băng tải, thiết kế sơ đồ nguyên lý trên Altium Designer, mô phỏng hoạt động điều khiển trên phần mềm Proteus 8.13 SP0.
  2. Chế tạo phần cứng (Tuần 4 - Tuần 7): Gia công khung băng tải cơ khí dùng dây đai công nghiệp loại bố EP/PVC; lắp ráp bộ nguồn biến áp đa nấc (6V, 9V, 18V, 24V - 3A); hàn bo mạch vi điều khiển 8051 và mạch cách ly công suất.
  3. Phát triển Firmware (Tuần 8 - Tuần 10): Viết chương trình hợp ngữ (Assembly) trên môi trường Keil C51 v9.60a; biên dịch mã đối tượng ra tệp *.HEX và nạp vào chip qua mạch nạp chuẩn ISP.
  4. Tích hợp & Đánh giá (Tuần 11 - Tuần 12): Hiệu chỉnh vị trí cảm biến quang, đo xung encoder trên máy hiện sóng Oscilloscope, kiểm tra độ chính xác dãn cự ly ở các dải tải trọng khác nhau.

Quản trị rủi ro kỹ thuật:

  • Nhiễu điện từ (EMI) từ tia lửa điện chổi than động cơ 24V DC: Khắc phục bằng cách bố trí Diode dập xung ngược 1N4007 song song hai cực động cơ, mắc thêm tụ gốm $104\ (0.1\ \mu\text{F})$ và dùng IC cách ly quang PC817 ngăn xung áp ngược tràn về chân vi điều khiển 8051.
  • Hiện tượng trượt phôi trên mặt băng chuyền: Sử dụng vật liệu mặt băng tải PVC có gân nhám ma sát cao và thiết kế con lăn nén đàn hồi.

Implementation và kết quả

Development process

Cơ chế điều khiển dãn khoảng cách dựa trên nguyên lý điều chỉnh sai lệch vận tốc góc của trục pulley băng chuyền. Vận tốc dài của băng chuyền được xác định theo công thức:

$$v = \frac{\pi \cdot D \cdot n}{60} \quad (\text{m/s})$$

Trong đó: $D$ là đường kính quả rulo chủ động (m), $n$ là tốc độ quay của trục động cơ sau hộp giảm tốc (vòng/phút).

Khi một vật thể kích hoạt cảm biến quang 1 tại P3.2 (INT0), vi điều khiển lập tức kích hoạt ngắt, ghi nhận trạng thái và duy trì Băng tải 1 ở vận tốc nạp $v_1$. Khi vật trượt đến điểm tiếp giáp với Băng tải 2, vi điều khiển kích hoạt Băng tải 2 chạy với vận tốc $v_2 > v_1$ (hoặc tạm thời dừng Băng tải 1 trong khoảng thời gian định trước $\Delta t$ thông qua Timer 0), tạo nên một khoảng hở không gian xác định:

$$L_s = v_2 \cdot \Delta t$$

Đoạn mã hợp ngữ (Assembly 8051) cốt lõi xử lý ngắt và điều khiển động cơ:

; ==============================================================================
; CHUONG TRINH DIEU KHIEN HE THONG DAN KHOANG CACH SAN PHAM DUNG 8051
; SVTH: NGUYEN VAN CUONG - HD: TS. NGUYEN TRONG THANG
; ==============================================================================
ORG 0000H               ; Dia chi bat dau chuong trinh
    LJMP MAIN
ORG 0003H               ; Vector ngat ngoai 0 (INT0 - P3.2: Sensor 1 phat hien vat)
    LJMP ISR_SENSOR1
ORG 000BH               ; Vector ngat Timer 0 (Dinh thoi tre tao khoang cach)
    LJMP ISR_TIMER0

; ------------------------------------------------------------------------------
; KHOI KHOI TAO HE THONG (MAIN)
; ------------------------------------------------------------------------------
ORG 0030H
MAIN:
    MOV SP, #60H        ; Khoi tao con tro ngan xep Stack Pointer
    MOV P1, #00H        ; Reset Port 1 (Tat ca dong co dung)

    ; Cau hinh che do Timer: Timer 0 Mode 1 (16-bit Counter/Timer)
    MOV TMOD, #01H

    ; Thiet lap thoi gian tre tren Timer 0 (Nap gia tri khoi diem TH0, TL0)
    ; Voi thach anh 12MHz -> 1 chu ky may = 1 microgiay
    MOV TH0, #3CH       ; Gia tri nap cao (Nap 15536 -> Dem 50000 chu ky = 50ms)
    MOV TL0, #0B0H      ; Gia tri nap thap

    ; Thiet lap thanh ghi dieu khien ngat (IE) va thanh ghi ngat ngoai (TCON)
    SETB IT0            ; Ngat ngoai 0 kich hoat theo suon am (Falling Edge)
    SETB EX0            ; Cho phep ngat ngoai 0 (Enable INT0)
    SETB ET0            ; Cho phep ngat Timer 0 (Enable Timer 0 Interrupt)
    SETB EA             ; Cho phep ngat toan cuc (Global Interrupt Enable)

    ; Kich hoat ca 2 bang tai chay mac dinh o trang thai khoi dong
    SETB P1.0           ; P1.0 = 1: Bat Motor 1 (Bang tai nap)
    SETB P1.1           ; P1.1 = 1: Bat Motor 2 (Bang tai dan toc)

HERE:
    SJMP HERE           ; Vong lap cho su kien ngat

; ------------------------------------------------------------------------------
; CHUONG TRINH PHUC VU NGAT NGOAI 0 (ISR_SENSOR1)
; ------------------------------------------------------------------------------
ISR_SENSOR1:
    PUSH ACC            ; Cat thanh ghi A vao Stack
    PUSH PSW            ; Cat thanh ghi trang thai vao Stack

    ; Tam dung Bang tai 1 de tao khoang cach tach voi san pham di truoc
    CLR P1.0            ; P1.0 = 0 -> Dung Motor 1

    ; Khoi dong Timer 0 dem thoi gian tre dan khoang cach
    SETB TR0            ; Kich hoat Timer 0 chay

    POP PSW             ; Phuc hoi trang thai
    POP ACC             ; Phuc hoi thanh ghi A
    RETI                ; Tro ve tu chuong trinh ngat

; ------------------------------------------------------------------------------
; CHUONG TRINH PHUC VU NGAT TIMER 0 (ISR_TIMER0)
; ------------------------------------------------------------------------------
ISR_TIMER0:
    CLR TR0             ; Dung Timer 0
    MOV TH0, #3CH       ; Nap lai gia tri byte cao cho Timer 0
    MOV TL0, #0B0H      ; Nap lai gia tri byte thap cho Timer 0

    ; Da du thoi gian tach gian cach, khoi dong lai Bang tai 1
    SETB P1.0           ; P1.0 = 1 -> Motor 1 tiep tuc chay cap phoi

    RETI                ; Ket thuc ngat Timer 0
END

Testing và validation

Hệ thống được đưa vào kiểm thử thực nghiệm tại phòng thí nghiệm Tự động hóa với 100 chu kỳ chạy liên tục cho các quy cách sản phẩm hộp mẫu (kích thước $50\text{ mm} \times 50\text{ mm} \times 100\text{ mm}$, trọng lượng $250\text{ g}$).

  Tần suất lỗi (%)
   4 |  [x]
   3 |
   2 |            [x]
   1 |                          [x]
   0 +---------------------------------
       0-10mm    10-20mm      20-30mm
              Khoảng cách cảm biến

Bảng dữ liệu đo kiểm thực tế:

Lần thử nghiệm Số lượng mẫu (hộp) Vận tốc Motor (RPM) Cự ly dãn mục tiêu ($L_s$) Cự ly thực tế đo được ($L_m$) Độ sai lệch ($\Delta L$) Tỷ lệ thành công
Đợt 1 30 120 $150\text{ mm}$ $148.5\text{ mm}$ $-1.5\text{ mm}$ (1.0%) 100%
Đợt 2 30 160 $150\text{ mm}$ $152.1\text{ mm}$ $+2.1\text{ mm}$ (1.4%) 96.7%
Đợt 3 40 200 $150\text{ mm}$ $154.2\text{ mm}$ $+4.2\text{ mm}$ (2.8%) 95.0%

Đánh giá độ trễ và thời gian đáp ứng:

  • Tần số đáp ứng của cảm biến quang: $< 2\text{ ms}$.
  • Thời gian nhảy vào hàm phục vụ ngắt của 8051 (Interrupt Latency): Dao động từ 3 đến 8 chu kỳ máy ($3 - 8\ \mu\text{s}$ ở tần số thạch anh 12MHz), hoàn toàn đáp ứng được tính chất thời gian thực khắt khe của hệ thống cơ điện tử.

Kết quả đạt được

Hệ thống hoàn thành toàn bộ các chỉ tiêu kỹ thuật đã đặt ra ban đầu với các thông số đo lường vượt trội:

Chỉ tiêu hoàn thành đề tài:
[==================================================] 100%
- Thiết kế bo mạch MCU 8051 + Nguồn hạ áp 3A: Đạt chuẩn
- Cơ cấu cơ khí 2 băng tải truyền động 24V DC: Hoạt động ổn định
- Độ chính xác dãn khoảng cách (Sai số < 3%): Đạt
- Tốc độ xử lý dây chuyền (40 - 50 sp/phút): Đạt

Đổi mới và đóng góp

  1. Ứng dụng cấu trúc điều khiển vi sai phân đoạn giá rẻ: Thay vì sử dụng biến tần đắt tiền hoặc tay gắp servo, đề tài ứng dụng thuật toán ngắt thời gian thực kết hợp vi sai vận tốc giữa hai động cơ 24V DC, giảm giá thành thiết bị tới 85% so với hệ thống PLC cùng chức năng.
  2. Khai thác tối đa kiến trúc phần cứng 8051: Đề tài đã tối ưu hóa việc định vị thanh ghi SFR, thao tác bit trực tiếp trên các cổng xuất nhập P1/P3 và tận dụng trực tiếp các ngắt ngoài phần cứng INT0/INT1, giúp mã máy Assembly có dung lượng chỉ vỏn vẹn chưa đầy 120 Bytes, chạy mượt mà trên bộ nhớ Flash 4KB.
  3. Mô hình hóa hoàn chỉnh cho mục đích giảng dạy và nghiên cứu: Đề tài cung cấp tài liệu chi tiết từ thiết kế máy biến áp nguồn nhiều đầu ra (6V, 9V, 18V, 24V AC - 3A) đến sơ đồ chân chi tiết của họ vi điều khiển 8051, đóng góp một mô hình học cụ trực quan, độ bền cao cho sinh viên ngành Điện Tự Động Công Nghiệp.

Ứng dụng thực tế và triển khai

Hệ thống dãn khoảng cách bằng vi điều khiển 8051 có khả năng ứng dụng thực tiễn cao tại các cơ sở sản xuất vừa và nhỏ:

  • Ngành công nghiệp đóng chai / đồ hộp: Lắp đặt tại vị trí trước máy dán nhãn xoay và đầu phun in date tự động, đảm bảo vỏ chai đi vào buồng in với cự ly chính xác tuyệt đối, tránh hiện tượng in chồng vệt mực.
  • Dây chuyền sản xuất giày dép: Ứng dụng đưa sản phẩm thô qua lò sấy điện trở gia nhiệt ở nhiệt độ $100^\circ\text{C}$ để làm khô keo dán; kiểm soát thời gian lưu nhiệt và hạ nhiệt độ an toàn trước khi công nhân thực hiện công đoạn tiếp theo.
  • Logistics và phân loại bưu kiện: Tách rời các gói hàng, bưu kiện trước khi đi qua cổng quét mã vạch Barcode/QR Code tự động trên băng tải trung tâm.
[Phôi ngẫu nhiên] -> [Băng tải 1] -> [Sensor INT0] -> [MCU 8051 Logic] -> [Băng tải 2] -> [Dán nhãn/In Date]

Hướng dẫn triển khai và lắp đặt:

  1. Nguồn điện: Kết nối nguồn lưới 220VAC (50Hz) vào sơ cấp máy biến áp; các đầu ra thứ cấp 24VAC cấp cho cầu nắn lọc tải động cơ, đầu ra 9VAC đưa qua IC ổn áp LM7805 cấp nguồn chuẩn +5VDC cho bo mạch vi điều khiển 8051.
  2. Căn chỉnh quang học: Lắp đặt cặp cảm biến quang cách mặt băng tải từ $2 - 5\text{ cm}$ tùy theo chiều cao mẫu vật, điều chỉnh chiết áp độ nhạy phía sau cảm biến để khoảng cách tác động đạt chuẩn $\le 30\text{ cm}$.
  3. Bảo trì: Định kỳ tra dầu bôi trơn ổ bi pulley và vệ sinh bụi bẩn bám trên thấu kính cảm biến quang học sau mỗi 200 giờ vận hành.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Động cơ DC chổi than: Động cơ 24V DC sử dụng chổi than cơ học có hiện tượng mòn chổi sau thời gian dài làm việc liên tục và sinh tia lửa điện nhỏ gây nhiễu nếu hệ thống dập xung không được bảo trì.
  • Thuật toán điều khiển hở (Open-loop control): Hệ thống chủ yếu điều khiển theo thời gian trễ ngắt fixed-time, chưa tích hợp bộ điều khiển PID số vòng kín để tự động bù tốc khi tải trọng thay đổi đột ngột.
  • Giao diện người dùng: Chưa tích hợp màn hình cảm ứng HMI công nghiệp hoặc nút bấm nhập thông số khoảng cách động.

Hướng phát triển trong tương lai

  • Nâng cấp vi điều khiển lên kiến trúc ARM 32-bit (STM32F103/ESP32) để tích hợp thuật toán điều khiển mờ (Fuzzy Logic) hoặc PID vòng kín kết hợp Encoder phản hồi liên tục.
  • Thay thế động cơ DC chổi than bằng động cơ bước (Stepper Motor) hoặc động cơ không chổi than (BLDC) để định vị góc quay chính xác đến từng micro-step.
  • Tích hợp chuẩn truyền thông công nghiệp RS-485 / Modbus RTU nhằm kết nối dữ liệu trực tiếp về máy tính trung tâm giám sát SCADA.

Đối tượng hưởng lợi

+-------------------+---------------------------------------------------------+
| Nhóm đối tượng    | Giá trị mang lại                                        |
+-------------------+---------------------------------------------------------+
| Sinh viên kỹ thuật| Nắm vững kiến trúc tập lệnh Assembly 8051, kỹ thuật ngắt|
|                   | và kỹ năng thiết kế phần cứng cơ điện tử thực tế.       |
+-------------------+---------------------------------------------------------+
| Kỹ sư nhúng / IoT | Tham khảo cấu trúc xử lý thời gian thực, giải pháp dập  |
|                   | nhiễu công nghiệp và điều khiển công suất tải cảm DC.   |
+-------------------+---------------------------------------------------------+
| Doanh nghiệp SME  | Sở hữu giải pháp tự động hóa phân tách sản phẩm với chi |
|                   | phí cực thấp, nâng cao hiệu suất OEE của dây chuyền.    |
+-------------------+---------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai hệ thống là gì?

Hệ thống yêu cầu nguồn điện lưới xoay chiều 220VAC $\pm 10%$, không gian lắp ráp cơ khí tối thiểu $1.2\text{ m} \times 0.4\text{ m}$ cho hai phân đoạn băng chuyền, tải trọng sản phẩm đơn chiếc dưới $2.5\text{ kg}$ và môi trường làm việc có nhiệt độ từ $0^\circ\text{C}$ đến $55^\circ\text{C}$.

2. Hệ thống có thể xử lý bao nhiêu sản phẩm trong một phút?

Ở dải tốc độ động cơ định mức 200 vòng/phút qua hộp giảm tốc, hệ thống đạt năng suất tối ưu từ 40 đến 55 sản phẩm/phút, đảm bảo khoảng cách dãn cách ổn định $150\text{ mm} \pm 3\text{ mm}$ giữa các sản phẩm liên tiếp.

3. Có thể thay đổi khoảng cách dãn cách giữa các sản phẩm không?

Hoàn toàn có thể. Người vận hành có thể thay đổi thông số nạp trong cặp thanh ghi TH0/TL0 của Timer 0 trong mã nguồn chương trình hoặc gắn thêm biến trở tinh chỉnh tần số xung để thay đổi cự ly dãn $L_s$ theo yêu cầu công nghệ mới.

4. Chi phí chế tạo hệ thống là bao nhiêu và thời gian hoàn vốn (ROI)?

Tổng chi phí linh kiện phần cứng (MCU 8051, biến áp, 02 motor DC 24V, 02 cảm biến quang, khung băng tải) ước tính khoảng 1.200.000 - 1.500.000 VNĐ. So với việc bố trí một nhân công đứng xếp cự ly phôi thủ công (chi phí 6.000.000 VNĐ/tháng), hệ thống mang lại thời gian hoàn vốn đầu tư chỉ trong vòng dưới 15 ngày làm việc.

5. Khả năng chống nhiễu của vi điều khiển 8051 trong môi trường công nghiệp ra sao?

Nhờ thiết kế mạch cách ly quang hoàn toàn bằng IC PC817 giữa ngõ ra vi điều khiển và mạch công suất động cơ, kết hợp đường mass riêng biệt cho tín hiệu logic và động lực, hệ thống triệt tiêu hoàn toàn hiện tượng sụt áp và xung điện áp cảm ứng, đảm bảo vi điều khiển không bị treo (freeze/reset) khi hoạt động liên tục 24/7.

Kết luận

Đồ án tốt nghiệp "Thiết kế hệ thống dãn khoảng cách sản phẩm bằng vi điều khiển 8051" của tác giả Nguyễn Văn Cường đã giải quyết trọn vẹn bài toán tự động hóa phân tách sản phẩm trong dây chuyền đóng gói công nghiệp. Bằng việc kết hợp nhuần nhuyễn giữa lý thuyết điều khiển truyền động điện, kiến trúc phần cứng vi điều khiển 8-bit và lập trình hợp ngữ tối ưu thời gian thực, đề tài đã tạo ra một sản phẩm cơ điện tử hoàn chỉnh có tính ứng dụng thực tiễn cao, giá thành siêu rẻ và độ tin cậy vượt trội. Đây là tài liệu tham khảo kỹ thuật giá trị cho học tập, nghiên cứu và ứng dụng triển khai tại các nhà máy sản xuất hiện nay.
