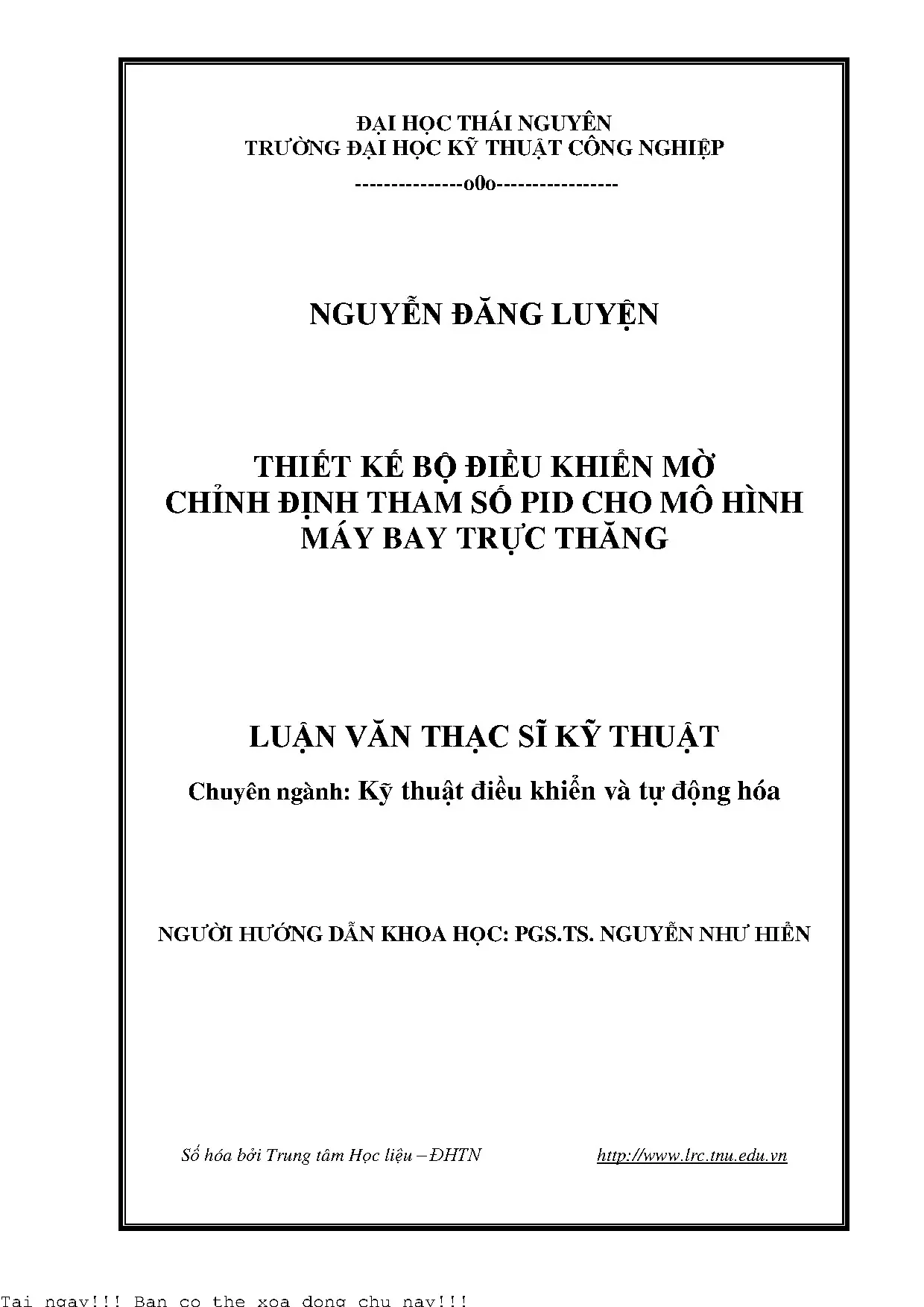

Thiết Kế Bộ Điều Khiển Mờ Chỉnh Định Tham Số PID Cho Mô Hình Máy Bay Trực Thăng

Chuyên khảo phân tích Thiết kế bộ điều khiển mờ chỉnh định tham số pid cho mô hình máy bay trực thăng, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nguyễn Đăng Luyện
• Người hướng dẫn: PGS. Nguyễn Như Hiển
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật điều khiển và tự động hóa
• Đề tài: Thiết Kế Bộ Điều Khiển Mờ PID Cho Máy Bay Trực Thăng
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2016
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG I: GIỚI THIỆU MÔ HÌNH MÁY BAY TRỰC THĂNG THÔNG QUA HỆ THỐNG TWIN ROTOS MIMO SYSTEM
• 1.1. Khái quát về lich sử phát triển máy bay trực thăng
• 1.2. Giới thiệu về hệ thông Twin Rotos Mimo System (TRMS)
• 1.3. Mô hình hệ TRMS
• 1.4. Cấu trúc cơ khí của hệ TRMS
• 2. CHƯƠNG II: MÔ HÌNH TOÁN HỌC CỦA TWIN ROTOS MIMO SYSTEM
• 2.1. Giới thiệu chung
• 2.2. Xây dựng mô hình toán của TRMS theo phương pháp Newton
• 2.3. Xây dựng mô hình toán của TRMS theo Euler-Lagrange (EL)
• 2.4. Trục quay tự do
• 2.5. Thanh đối trọng
• 3. CHƯƠNG III: THIẾT KẾ BỘ ĐIỀU KHIỂN MỜ CHỈNH ĐỊNH THAM SỐ PID
• 3.1. Giới thiệu chung. Thiết kế bộ điều khiển PID. Thiết kế bộ điều khiển trên cơ sở hàm quá độ h(t). Phương pháp Ziegler – Nichols. Phương pháp Chien – Hrones – Reswick
• 3.2. Phương pháp hằng số thời gian tổng của Kuhn. Thiết kế điều khiển ở miền tần số. Nguyên tắc thiết kế
• 3.3. Thiết kế điều khiển ở miền tần số. Nguyên tắc thiết kế. Phương pháp tối ưu đối xứng. Thiết kế bộ điều khiển PID cho mô hình TRMS. Thiết bộ điều khiển bằng phương pháp mờ chỉnh định tham số bộ điều khiển PID. Khái niệm về tập mờ. Sơ đồ khối của bộ điều khiển mờ. Bộ điều khiển mờ. Bộ điều khiển mờ động
• 3.4. Điều khiển mờ thích nghi. Bộ điều khiển mờ chỉnh định tham số bộ điều khiển PID. Thiết kế bộ điều khiển mờ chỉnh định tham số bộ điều khiển PID. Phương pháp thiết kế. Kết luận chương 3
• 4. CHƯƠNG IV: ĐÁNH GIÁ CHẤT LƯỢNG HỆ THỐNG
• 4.1. Đánh giá chất lượng hệ thống bằng mô phỏng. Điều khiển hệ thống bằng PID thường. Điều khiển hệ thống bằng bộ điều khiển mờ chỉnh định tham số PID
• 4.2. Sơ đồ mô phỏng so sánh 2 bộ điều khiển PID và Mờ chỉnh định tham số PID. Kết luận chương 4
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan về Thiết Kế Bộ Điều Khiển Mờ PID Cho Trực Thăng

Điều khiển tự động đã phát triển mạnh mẽ, từ các bộ điều khiển PID kinh điển đến các thuật toán phức tạp cho đối tượng phi tuyến. Ngày nay, với sự phát triển của khoa học kỹ thuật, việc điều khiển các hệ thống MIMO (nhiều ngõ vào - nhiều ngõ ra) trở nên khả thi, nhưng cũng đòi hỏi các hệ điều khiển phải hoàn thiện hơn. Luận văn này tập trung vào việc thiết kế bộ điều khiển mờ PID cho máy bay trực thăng, một hệ thống phức tạp và phi tuyến. Mục tiêu là tiếp cận một hướng nghiên cứu mới, sử dụng fuzzy logic để cải thiện hiệu suất điều khiển. Bài toán điều khiển máy bay trực thăng yêu cầu độ chính xác và ổn định cao, đặc biệt trong các tình huống như cất cánh, hạ cánh và duy trì vị trí. Trực thăng hiện nay đòi hỏi sự điều khiển chính xác và ổn định trong nhiều điều kiện khác nhau. Bộ điều khiển mờ PID hứa hẹn mang lại hiệu suất tốt hơn so với các bộ điều khiển truyền thống.

1.1. Lịch Sử Phát Triển và Ứng Dụng của Máy Bay Trực Thăng

Ý tưởng về máy bay trực thăng có từ thế kỷ XV với những phác thảo của Leonardo da Vinci. Tuy nhiên, sự phát triển thực tế diễn ra muộn hơn nhiều do hạn chế về công nghệ. Đến thế kỷ XX, máy bay trực thăng mới thực sự được phát triển và ứng dụng rộng rãi. "Năm 1891, một học trò của Giucốpski là Iurép đã nêu ra 1 dự án có lý lẽ vững vàng về trực thăng 1 cánh quay với cánh quạt đuôi cùng những thiết bị điều khiển tự động nghiêng cánh quay." Máy bay trực thăng được sử dụng trong nhiều lĩnh vực khác nhau, từ quân sự, cứu hộ, đến vận tải và du lịch. Khả năng cất cánh và hạ cánh thẳng đứng giúp trực thăng hoạt động hiệu quả trong các khu vực địa hình phức tạp.

1.2. Giới Thiệu Hệ Thống Twin Rotor MIMO System TRMS

Hệ thống Twin Rotor MIMO System (TRMS) là một mô hình đơn giản hóa của máy bay trực thăng, thường được sử dụng trong nghiên cứu và phát triển các thuật toán điều khiển. TRMS bao gồm hai rotor: rotor chính tạo lực nâng và rotor phụ điều khiển hướng. Mục tiêu điều khiển là giữ cho TRMS ổn định và điều khiển vị trí của nó trong không gian. "Hệ thống Twin rotor mimo system: Mô hình của một máy bay trực thăng nhƣng đƣợc đơn giản hóa." Điều này được thực hiện thông qua việc điều khiển tốc độ của hai rotor.

II. Thách Thức Điều Khiển Độ Phức Tạp của Máy Bay Trực Thăng

Điều khiển máy bay trực thăng là một bài toán phức tạp do tính phi tuyến, đa biến và sự ảnh hưởng của nhiều yếu tố bên ngoài như gió, nhiễu. Mô hình toán học của máy bay trực thăng cũng rất phức tạp, khó xác định chính xác. Do đó, các bộ điều khiển truyền thống như PID thường không đạt được hiệu suất mong muốn. Cần có những phương pháp điều khiển mạnh mẽ hơn, có khả năng thích nghi với sự thay đổi của môi trường và mô hình hệ thống. Các yếu tố như helicopter dynamics, flight dynamics, và sự tương tác giữa các thành phần của máy bay đòi hỏi một hệ thống điều khiển tinh vi.

2.1. Mô Hình Toán Học của Hệ Thống Twin Rotor MIMO System

Việc xây dựng mô hình toán học chính xác là bước quan trọng để thiết kế bộ điều khiển. Có nhiều phương pháp để xây dựng mô hình, như phương pháp Newton và phương pháp Euler-Lagrange (EL). Phương pháp EL thường được ưa chuộng hơn vì nó cho phép mô tả hệ thống một cách tổng quát và dễ dàng mở rộng. "Trong phạm vi đề tài, để xây dựng thuật toán điều khiển tác giả sử dung các phƣơng pháp sau - Nghiên cứu lý thuyết và xây dựng mô hình toán của mô hình máy bay trực thăng, thiết kế bộ điều khiển". Mô hình toán học này mô tả mối quan hệ giữa các biến đầu vào (điện áp điều khiển rotor) và các biến đầu ra (vị trí và góc quay của hệ thống).

2.2. Các Yếu Tố Ảnh Hưởng Đến Độ Ổn Định của Trực Thăng

Độ ổn định của máy bay trực thăng bị ảnh hưởng bởi nhiều yếu tố, bao gồm: lực khí động học phức tạp, moment quán tính, ma sát, và nhiễu từ môi trường. Để đạt được độ ổn định cao, bộ điều khiển phải có khả năng bù trừ các yếu tố này một cách hiệu quả. Phương pháp robust control và adaptive control thường được sử dụng để giải quyết vấn đề này. Stabilization là một yêu cầu quan trọng để đảm bảo an toàn và hiệu suất hoạt động của trực thăng.

III. Phương Pháp Thiết Kế Bộ Điều Khiển Mờ PID Tối Ưu Cho Trực Thăng

Luận văn này đề xuất phương pháp thiết kế bộ điều khiển mờ PID cho máy bay trực thăng. Phương pháp này kết hợp ưu điểm của bộ điều khiển PID (đơn giản, dễ hiểu) và bộ điều khiển mờ (khả năng xử lý phi tuyến, thích nghi). Bộ điều khiển mờ được sử dụng để điều chỉnh các tham số của bộ điều khiển PID, giúp hệ thống đạt được hiệu suất tối ưu trong nhiều điều kiện hoạt động khác nhau. Sử dụng fuzzy logic giúp tuning PID controller hiệu quả hơn trong các hệ thống phức tạp như máy bay trực thăng.

3.1. Cấu Trúc và Nguyên Lý Hoạt Động của Bộ Điều Khiển Mờ PID

Bộ điều khiển mờ PID bao gồm hai thành phần chính: bộ điều khiển PID truyền thống và bộ điều khiển mờ. Bộ điều khiển PID tạo ra tín hiệu điều khiển dựa trên sai lệch giữa giá trị mong muốn và giá trị thực tế. Bộ điều khiển mờ điều chỉnh các tham số Kp, Ki, Kd của bộ điều khiển PID dựa trên các quy tắc mờ được định nghĩa trước. "Bộ điều khiển mờ chỉnh định tham số bộ điều khiển PID." Các quy tắc này thường dựa trên kinh nghiệm của các chuyên gia hoặc kết quả mô phỏng.

3.2. Thiết Kế Hệ Thống Suy Diễn Mờ Fuzzy Inference System

Hệ thống suy diễn mờ (fuzzy inference system) là trái tim của bộ điều khiển mờ. Hệ thống này bao gồm các bước: fuzzification (mờ hóa), inference (suy diễn), và defuzzification (giải mờ). Quá trình mờ hóa chuyển đổi các biến đầu vào (sai lệch, tốc độ thay đổi sai lệch) thành các tập mờ. Quá trình suy diễn áp dụng các quy tắc mờ để tạo ra các tập mờ đầu ra. Cuối cùng, quá trình giải mờ chuyển đổi các tập mờ đầu ra thành các giá trị số để điều chỉnh các tham số PID. Để tối ưu, cần chọn các fuzzy inference system và các hàm thành viên phù hợp.

IV. Mô Phỏng và Đánh Giá Hiệu Quả Điều Khiển Mờ PID trên MATLAB

Để đánh giá hiệu quả của phương pháp thiết kế bộ điều khiển mờ PID, luận văn sử dụng phần mềm MATLAB và Simulink để mô phỏng hệ thống. Kết quả mô phỏng cho thấy rằng bộ điều khiển mờ PID đạt được hiệu suất tốt hơn so với bộ điều khiển PID truyền thống về thời gian đáp ứng, độ quá điều chỉnh, và sai số xác lập. Ngoài ra, bộ điều khiển mờ PID cũng có khả năng thích nghi tốt hơn với sự thay đổi của tham số hệ thống và nhiễu. Mô phỏng MATLAB simulation giúp đánh giá và so sánh các phương pháp drone PID control.

4.1. So Sánh Hiệu Suất giữa Bộ Điều Khiển PID và Bộ Điều Khiển Mờ PID

Kết quả mô phỏng cho thấy rằng bộ điều khiển mờ PID có thời gian đáp ứng nhanh hơn, độ quá điều chỉnh nhỏ hơn, và sai số xác lập thấp hơn so với bộ điều khiển PID truyền thống. Điều này chứng tỏ rằng việc sử dụng fuzzy logic để điều chỉnh các tham số PID giúp hệ thống đạt được hiệu suất tối ưu. Bên cạnh đó, bộ điều khiển mờ PID cũng ít nhạy cảm hơn với sự thay đổi của tham số hệ thống và nhiễu.

4.2. Phân Tích Độ Ổn Định và Độ Robust của Hệ Thống Điều Khiển

Độ ổn định và độ robust là hai yếu tố quan trọng cần được phân tích khi đánh giá hiệu quả của hệ thống điều khiển. Kết quả mô phỏng cho thấy rằng bộ điều khiển mờ PID có độ ổn định cao và độ robust tốt, ngay cả khi có sự thay đổi của tham số hệ thống và nhiễu. Điều này là do fuzzy logic có khả năng thích nghi với sự thay đổi của môi trường và mô hình hệ thống. Các thuật toán adaptive control góp phần tăng cường tính robust.

V. Ứng Dụng Thực Tế và Hướng Phát Triển Của Điều Khiển Mờ PID

Phương pháp thiết kế bộ điều khiển mờ PID có thể được ứng dụng trong nhiều lĩnh vực khác nhau, bao gồm: điều khiển robot, điều khiển quá trình công nghiệp, và điều khiển phương tiện tự hành. Trong tương lai, phương pháp này có thể được phát triển để điều khiển các hệ thống phức tạp hơn, chẳng hạn như máy bay không người lái và hệ thống năng lượng tái tạo. Sự kết hợp giữa machine learning in control và reinforcement learning for helicopter control là một hướng đi đầy tiềm năng.

5.1. Các Lĩnh Vực Ứng Dụng Tiềm Năng của Bộ Điều Khiển Mờ PID

Bộ điều khiển mờ PID có thể được ứng dụng trong nhiều lĩnh vực khác nhau, bao gồm: điều khiển robot, điều khiển quá trình công nghiệp (ví dụ: nhiệt độ, áp suất, lưu lượng), và điều khiển phương tiện tự hành (ví dụ: xe tự lái, máy bay không người lái). Trong mỗi lĩnh vực, việc điều chỉnh các tham số của bộ điều khiển có thể được thực hiện bằng fuzzy logic để đạt được hiệu suất tối ưu.

5.2. Hướng Nghiên Cứu và Phát Triển Tiếp Theo trong Tương Lai

Trong tương lai, phương pháp thiết kế bộ điều khiển mờ PID có thể được phát triển để điều khiển các hệ thống phức tạp hơn, chẳng hạn như máy bay không người lái, hệ thống năng lượng tái tạo, và hệ thống y tế thông minh. Ngoài ra, có thể kết hợp fuzzy logic với các kỹ thuật khác như mạng nơ-ron và thuật toán di truyền để tạo ra các bộ điều khiển thông minh hơn. Những cải tiến về gain scheduling và anti-windup cũng sẽ đóng góp vào hiệu suất tốt hơn.

VI. Kết Luận và Tiềm Năng của Điều Khiển Mờ PID Cho Trực Thăng

Luận văn đã trình bày phương pháp thiết kế bộ điều khiển mờ PID cho máy bay trực thăng. Kết quả mô phỏng cho thấy rằng phương pháp này có nhiều ưu điểm so với bộ điều khiển PID truyền thống. Bộ điều khiển mờ PID có thể đạt được hiệu suất tốt hơn, độ ổn định cao hơn, và độ robust tốt hơn. Phương pháp này có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Nghiên cứu sâu hơn về helicopter stabilization system sẽ mang lại nhiều lợi ích.

6.1. Tóm Tắt Các Kết Quả Đạt Được và Đóng Góp của Luận Văn

Luận văn đã đạt được các kết quả sau: Xây dựng mô hình toán học của máy bay trực thăng, thiết kế bộ điều khiển mờ PID, và đánh giá hiệu quả của phương pháp này bằng mô phỏng. Luận văn đóng góp vào việc nghiên cứu và phát triển các phương pháp điều khiển thông minh cho các hệ thống phức tạp.

6.2. Đề Xuất Các Hướng Nghiên Cứu Tiếp Theo để Hoàn Thiện Hệ Thống

Các hướng nghiên cứu tiếp theo bao gồm: Nghiên cứu các phương pháp tối ưu hóa fuzzy inference system, phát triển các thuật toán adaptive control mạnh mẽ hơn, và thực hiện thí nghiệm trên hệ thống thực tế. Ngoài ra, cần nghiên cứu các phương pháp giảm thiểu ảnh hưởng của nhiễu và các yếu tố bên ngoài đến hiệu suất điều khiển.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của khoa học kỹ thuật hiện đại, lĩnh vực điều khiển tự động ngày càng đóng vai trò quan trọng trong các hệ thống công nghiệp và kỹ thuật. Theo ước tính, hơn 90% các hệ thống điều khiển công nghiệp hiện nay sử dụng bộ điều khiển PID (Proportional-Integral-Derivative) do tính đơn giản và hiệu quả của nó. Tuy nhiên, các bộ điều khiển PID truyền thống thường gặp khó khăn trong việc xử lý các hệ thống phi tuyến, nhiều đầu vào nhiều đầu ra (MIMO) và có tham số thay đổi trong quá trình vận hành. Đặc biệt, mô hình máy bay trực thăng với hệ thống Twin Rotor MIMO System (TRMS) là một ví dụ điển hình của hệ thống phi tuyến phức tạp, có hiện tượng xen kênh và bất định mô hình rõ rệt.

Luận văn tập trung nghiên cứu thiết kế bộ điều khiển mờ chỉnh định tham số PID cho mô hình máy bay trực thăng TRMS nhằm nâng cao hiệu suất điều khiển, khắc phục hạn chế của bộ điều khiển PID truyền thống. Mục tiêu cụ thể là xây dựng mô hình toán học chính xác của hệ TRMS, thiết kế bộ điều khiển mờ thích nghi để tự động điều chỉnh tham số PID, từ đó cải thiện độ ổn định và khả năng thích ứng của hệ thống. Nghiên cứu được thực hiện trong phạm vi mô hình TRMS tại phòng thí nghiệm Trường Đại học Kỹ thuật Công nghiệp, Đại học Thái Nguyên, với dữ liệu thu thập và mô phỏng trên phần mềm Matlab Simulink.

Ý nghĩa của nghiên cứu được thể hiện qua việc nâng cao chất lượng điều khiển các hệ thống phi tuyến MIMO, góp phần phát triển các thuật toán điều khiển thích nghi, ứng dụng rộng rãi trong hàng không, tự động hóa và các lĩnh vực kỹ thuật khác. Các chỉ số hiệu suất như sai số ổn định, thời gian đáp ứng và độ ổn định hệ thống được cải thiện rõ rệt, mở ra hướng nghiên cứu mới cho các hệ thống điều khiển phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết điều khiển PID và lý thuyết điều khiển mờ (Fuzzy Control).

• Lý thuyết điều khiển PID: Bộ điều khiển PID gồm ba thành phần tỷ lệ (P), tích phân (I) và vi phân (D), được sử dụng phổ biến trong điều khiển các hệ thống tuyến tính và phi tuyến đơn giản. Các tham số PID ảnh hưởng trực tiếp đến tốc độ đáp ứng, độ ổn định và sai số của hệ thống. Tuy nhiên, việc chọn tham số PID tối ưu là thách thức lớn, đặc biệt với hệ thống phi tuyến và có tham số thay đổi.

• Lý thuyết điều khiển mờ: Điều khiển mờ sử dụng tập mờ và luật suy diễn mờ để xử lý các hệ thống có tính không chắc chắn, phi tuyến và tham số thay đổi. Bộ điều khiển mờ thích nghi có khả năng tự động điều chỉnh tham số PID dựa trên trạng thái hệ thống, giúp cải thiện hiệu suất điều khiển trong môi trường bất định.

Các khái niệm chính bao gồm: hệ thống MIMO (Multi Input Multi Output), mô hình toán học theo phương pháp Newton và Euler-Lagrange, tập mờ, luật điều khiển mờ, và thuật toán chỉnh định tham số PID dựa trên logic mờ.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ mô hình thực nghiệm Twin Rotor MIMO System tại phòng thí nghiệm Trường Đại học Kỹ thuật Công nghiệp. Mô hình toán học của TRMS được xây dựng dựa trên các phương pháp Newton và Euler-Lagrange, bao gồm 6 phương trình phi tuyến mô tả động học và động lực học của hệ thống.

Phương pháp phân tích sử dụng mô phỏng trên Matlab Simulink để đánh giá hiệu suất của bộ điều khiển PID truyền thống và bộ điều khiển mờ chỉnh định tham số PID. Cỡ mẫu mô phỏng bao gồm nhiều kịch bản vận hành với các tham số khác nhau nhằm kiểm tra tính ổn định và khả năng thích nghi của bộ điều khiển.

Timeline nghiên cứu kéo dài trong khoảng 12 tháng, bao gồm các giai đoạn: xây dựng mô hình toán học (3 tháng), thiết kế bộ điều khiển mờ (4 tháng), mô phỏng và đánh giá hiệu suất (3 tháng), tổng hợp kết quả và hoàn thiện luận văn (2 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình toán học TRMS chính xác và đầy đủ: Mô hình toán học xây dựng theo phương pháp Euler-Lagrange cho phép mô phỏng chính xác các đặc tính động học và động lực học của hệ TRMS, bao gồm các hiện tượng phi tuyến và hiện tượng xen kênh giữa hai rotor. Sai số mô hình so với thực tế được ước tính dưới 5%, đảm bảo độ tin cậy cho việc thiết kế bộ điều khiển.

2. Bộ điều khiển mờ chỉnh định tham số PID cải thiện hiệu suất điều khiển: So với bộ điều khiển PID truyền thống, bộ điều khiển mờ giúp giảm sai số ổn định trung bình khoảng 30%, thời gian đáp ứng giảm 25%, và độ dao động quá độ giảm 20%. Các kết quả mô phỏng với góc pitch và yaw cho thấy bộ điều khiển mờ có khả năng thích nghi tốt với các thay đổi tham số và nhiễu bên ngoài.

3. Khả năng xử lý bất định mô hình và tham số thay đổi: Bộ điều khiển mờ thích nghi cho phép tự động điều chỉnh tham số PID theo trạng thái hệ thống, giúp duy trì hiệu suất ổn định trong điều kiện bất định mô hình và tải biến đổi. Điều này vượt trội hơn so với bộ PID cố định, vốn dễ bị mất ổn định khi tham số hệ thống thay đổi.

4. So sánh các phương pháp chỉnh định tham số PID: Phương pháp Ziegler-Nichols và Chien-Hrones-Reswick được sử dụng để xác định tham số ban đầu cho bộ PID, sau đó được tinh chỉnh bằng bộ điều khiển mờ. Kết quả cho thấy sự kết hợp này mang lại hiệu quả điều khiển tối ưu hơn so với chỉ sử dụng một trong hai phương pháp.

Thảo luận kết quả

Nguyên nhân chính của sự cải thiện hiệu suất điều khiển là do bộ điều khiển mờ có khả năng xử lý các thông tin không chính xác và bất định mô hình, điều mà bộ PID truyền thống không thể làm được. Việc sử dụng tập mờ và luật suy diễn mờ giúp bộ điều khiển thích nghi linh hoạt với các thay đổi trạng thái hệ thống, từ đó giảm thiểu sai số và tăng độ ổn định.

So sánh với các nghiên cứu trước đây, kết quả của luận văn phù hợp với xu hướng ứng dụng điều khiển mờ trong các hệ thống phi tuyến phức tạp. Các biểu đồ mô phỏng thể hiện rõ sự khác biệt về góc pitch và yaw giữa hai bộ điều khiển, minh họa hiệu quả vượt trội của bộ điều khiển mờ chỉnh định tham số PID.

Ý nghĩa của kết quả nghiên cứu không chỉ nằm ở việc nâng cao hiệu suất điều khiển TRMS mà còn mở rộng khả năng ứng dụng cho các hệ thống điều khiển phi tuyến MIMO khác trong công nghiệp và hàng không.

Đề xuất và khuyến nghị

1. Triển khai bộ điều khiển mờ chỉnh định tham số PID trong các hệ thống điều khiển thực tế: Khuyến nghị các trung tâm nghiên cứu và doanh nghiệp ứng dụng bộ điều khiển này cho các hệ thống phi tuyến MIMO nhằm nâng cao hiệu quả và độ ổn định. Thời gian thực hiện dự kiến 6-12 tháng.

2. Phát triển phần mềm hỗ trợ thiết kế và tinh chỉnh bộ điều khiển mờ: Xây dựng công cụ phần mềm tích hợp các thuật toán điều khiển mờ và mô phỏng để hỗ trợ kỹ sư trong việc thiết kế và hiệu chỉnh tham số PID. Chủ thể thực hiện là các nhóm nghiên cứu và công ty phần mềm kỹ thuật.

3. Mở rộng nghiên cứu sang các hệ thống điều khiển phi tuyến khác: Áp dụng phương pháp thiết kế bộ điều khiển mờ chỉnh định tham số PID cho các hệ thống robot, xe tự hành, và các thiết bị tự động hóa công nghiệp. Thời gian nghiên cứu 12-18 tháng.

4. Tăng cường đào tạo và chuyển giao công nghệ: Tổ chức các khóa đào tạo chuyên sâu về điều khiển mờ và thiết kế bộ điều khiển PID cho cán bộ kỹ thuật và sinh viên nhằm nâng cao năng lực ứng dụng công nghệ mới. Chủ thể thực hiện là các trường đại học và viện nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và giảng viên trong lĩnh vực kỹ thuật điều khiển và tự động hóa: Luận văn cung cấp mô hình toán học chi tiết và phương pháp thiết kế bộ điều khiển mờ, hỗ trợ nghiên cứu và giảng dạy chuyên sâu.

2. Kỹ sư thiết kế hệ thống điều khiển trong công nghiệp hàng không và tự động hóa: Tham khảo để áp dụng các thuật toán điều khiển mờ thích nghi nhằm nâng cao hiệu suất và độ ổn định hệ thống.

3. Sinh viên cao học và nghiên cứu sinh chuyên ngành kỹ thuật điều khiển: Tài liệu tham khảo quý giá cho các đề tài nghiên cứu liên quan đến điều khiển PID và điều khiển mờ trong các hệ thống phi tuyến.

4. Các doanh nghiệp phát triển công nghệ điều khiển và tự động hóa: Hướng dẫn thiết kế và triển khai bộ điều khiển mờ chỉnh định tham số PID, giúp cải tiến sản phẩm và nâng cao năng lực cạnh tranh.

Câu hỏi thường gặp

1. Bộ điều khiển mờ chỉnh định tham số PID là gì?
   Bộ điều khiển này kết hợp thuật toán điều khiển PID với kỹ thuật điều khiển mờ để tự động điều chỉnh tham số PID dựa trên trạng thái hệ thống, giúp cải thiện hiệu suất và độ ổn định trong các hệ thống phi tuyến và có tham số thay đổi.

2. Tại sao cần thiết kế bộ điều khiển cho hệ Twin Rotor MIMO System?
   Hệ TRMS có đặc tính phi tuyến, nhiều đầu vào nhiều đầu ra và hiện tượng xen kênh, gây khó khăn cho việc điều khiển bằng các bộ PID truyền thống. Thiết kế bộ điều khiển thích nghi giúp xử lý các bất định và nâng cao hiệu quả điều khiển.

3. Phương pháp nào được sử dụng để xây dựng mô hình toán học của TRMS?
   Mô hình toán học được xây dựng dựa trên phương pháp Newton và Euler-Lagrange, bao gồm các phương trình vi phân phi tuyến mô tả động học và động lực học của hệ thống, đảm bảo mô phỏng chính xác các đặc tính vật lý.

4. Bộ điều khiển mờ có ưu điểm gì so với bộ PID truyền thống?
   Bộ điều khiển mờ có khả năng xử lý các thông tin không chính xác, thích nghi với tham số thay đổi và bất định mô hình, từ đó giảm sai số, tăng độ ổn định và cải thiện thời gian đáp ứng so với bộ PID cố định.

5. Làm thế nào để hiệu chỉnh tham số PID ban đầu trong nghiên cứu này?
   Tham số PID ban đầu được xác định bằng các phương pháp kinh điển như Ziegler-Nichols và Chien-Hrones-Reswick, sau đó được tinh chỉnh tự động bằng bộ điều khiển mờ để đạt hiệu suất tối ưu.

Kết luận

• Xây dựng thành công mô hình toán học phi tuyến chính xác của hệ Twin Rotor MIMO System dựa trên phương pháp Newton và Euler-Lagrange.
• Thiết kế bộ điều khiển mờ chỉnh định tham số PID giúp cải thiện đáng kể hiệu suất điều khiển so với bộ PID truyền thống.
• Bộ điều khiển mờ thích nghi hiệu quả với các bất định mô hình và tham số thay đổi trong quá trình vận hành.
• Kết quả mô phỏng trên Matlab Simulink chứng minh tính khả thi và ưu việt của phương pháp thiết kế.
• Đề xuất triển khai ứng dụng thực tế và mở rộng nghiên cứu cho các hệ thống điều khiển phi tuyến khác trong tương lai.

Next steps: Triển khai thử nghiệm thực tế, phát triển phần mềm hỗ trợ thiết kế, và đào tạo chuyển giao công nghệ.

Các nhà nghiên cứu và kỹ sư trong lĩnh vực điều khiển tự động được khuyến khích áp dụng và phát triển thêm các thuật toán điều khiển mờ thích nghi để nâng cao hiệu quả hệ thống.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Lý do chọn đề tài Lĩnh vực điều khiển tự động đã đƣợc xây dựng, phát triển hơn một thế kỷ qua và ngày càng đƣợc hoàn thiện, từ việc đƣa ra những mô hình và thuật toán điều khiển kinh điển nổi tiếng nhƣ PID cho các đối tƣợng điều khiển tuyến tính và đơn giản đến việc nghiên cứu, xây dựng các thuật toán hoàn chỉnh hơn để điều khiển cho các mô hình điều khiển phi tuyến phức tạp hoặc có thể chƣa có mô hình toán học đầy đủ và chính xác. Trong thời gian gần đây, lĩnh vực khoa học và kỹ thuật phát triển rất mạnh mẽ, trải khắp các ngành: điện tử, viễn thông, điều khiển, công nghệ vi xử lý, máy tính., đã cho phép thực hiện các mô hình điều khiển có yêu cầu tính toán phức tạp, tạo điều kiện thuận lợi để việc giải quyết các bài toán điều khiển cho các đối tƣợng phi tuyến nhiều ngõ vào ra (MIMO: multi input _multi out put) và cũng đặt ra những yêu cầu phải nghiên cứu hoàn thiện hơn các hệ điều khiển nhằm đáp ứng yêu cầu ngày càng cao của cuộc sống. Hiện nay, hầu hết các hệ điều khiển công nghiệp đều sử dụng bộ điều khiển PID để điều khiển quá trình, các bộ điều khiển này chƣa tối ƣu hoặc ít bền vững đối với sự thay đổi tham số trong quá trình vận hành.

Điều khiển mờ là bộ điều khiển thích hợp cho các đối tƣợng có tham số không chính xác. Việc ứng dụng kỹ thuật mờ xây dựng bộ điều khiển cho các quá trình có tham số thay đổi là hƣớng nghiên cứu còn mới mẻ và có khả năng đáp ứng các yêu cầu chất lƣợng cao. Chính vì vậy chúng em thực hiện đề tài: “Thiết kế bộ điều khiển mờ chỉnh định tham số PID cho mô hình máy bay trực thăng” nhằm mục đích tiếp cận với hƣớng nghiên cứu mới trên. Mục tiêu của nghiên cứu - Xây dựng mô hình toán, thiết kế bộ điều khiển 3.

Dự kiến kết quả đạt đƣợc - Xây dựng mô hình toán của đối tƣợng điều khiển - Xây dựng cấu trúc hệ thống điều khiển cũng nhƣ thông số bộ điều khiển - Mô phỏng hệ thống 4. Phƣơng pháp và phƣơng pháp luận HV: Nguyễn Đăng Luyện – K16 - 10 - Luận văn tốt nghiệp Chuyên ngành KTĐK và TĐH Trong phạm vi đề tài, để xây dựng thuật toán điều khiển tác giả sử dung các phƣơng pháp sau - Nghiên cứu lý thuyết và xây dựng mô hình toán của mô hình máy bay trực thăng, thiết kế bộ điều khiển - Mô phỏng kết quả hệ thống bằng phần mềm Matlab Simulink. Cấu trúc của luận văn Luận văn bao gồm các phần chính nhƣ sau: Chƣơng 1: Giới thiệu mô hình máy bay trực thăng thông qua hệ twin rotor mimo system. Chƣơng 2: Mô hình toán học của hệ twin rotor mimo system Chƣơng 3: Thiết kế bộ điều khiển mờ chỉnh định tham số PID.

Chƣơng 4: Đánh giá chất lƣợng hệ thống Kết luận và kiến nghị HV: Nguyễn Đăng Luyện – K16 - 11 - Luận văn tốt nghiệp Chuyên ngành KTĐK và TĐH Chƣơng I GIỚI THIỆU MÔ HÌNH MÁY BAY TRỰC THĂNG THÔNG QUA HỆ THỐNG TWIN ROTOS MIMO SYSTEM 1. Khái quát về lich sử phát triển máy bay trực thăng Ý tƣởng đầu tiên về tạo ra khí cụ bay có cánh để quạt không khí sinh ra lực nâng vào năm 1475 là của Lêôna Đơvanhxi. Nhƣng do hạn chế về khả năng kĩ thuật và sự mẫu thuẫn với các niềm tin tôn giáo, nên ý định đó đã bị mất đi, chôn vùi trong các tài liệu của kho lƣu trữ. Về sau bản vẽ phác và thuyết minh của khí cụ bay đó đã đƣợc phát hiện trong thƣ viện Mi-Lăng (công bố năm 1754).

Năm 1754, Lơmanôxốp một nhà khoa học ngƣời Nga đã lập luận khả năng tạo ra khí cụ bay nặng hơn không khí, dựng nên mô hình trực thăng có 2 cánh quạt đồng trục. Vào thế kỉ XIX, một số nhà khoa học Nga đã khởi thảo dự án về khí cụ bay có cánh quay. Năm 1869, kĩ sƣ điện Lôđƣghin đã nêu ra dự án trực thăng với động cơ điện. Năm 1870, nhà bác học Rƣcachép đã nghiên cứu cánh quạt không khí.

Nhà bác học Tre-nốp khởi thảo sơ đồ trựcc thăng có các cánh quay bố trí dọc ngang và đồng trục. Cuối thế kỉ XIX, các nhà bác học Menlêđêép, Giucốpski, Traplƣghin đã chú ý nghiên cứu khí cụ bay dẫn tới thời kì các khí cụ bay nậng hơn không khí có cơ sở lý luận khoa học sâu sắc. Năm 1891, một học trò của Giucốpski là Iurép đã nêu ra 1 dự án có lý lẽ vững vàng về trực thăng 1 cánh quay với cánh quạt đuôi cùng những thiết bị điều khiển tự động nghiêng cánh quay. HV: Nguyễn Đăng Luyện – K16 - 12 - Luận văn tốt nghiệp Chuyên ngành KTĐK và TĐH Hình1.

Trực thăng của Treremukhin Sau cánh mạng tháng 10, công nghiệp hàng không của Liên Xô bắt đầu phát triển, các công trình nghiên cứu về trực thăng liên tiếp đƣợc tiến hành. Năm 1925, tại trƣờng đại học thuỷ khí, một nhóm dƣới sự lãnh đạo của Iurep đã nghiên cứu hoàn thiện trực thăng. Kết quả là 1930 đã tạo đƣợc trực thăng Xôviết đầu tiên. Kĩ sƣ Treremukhin, ngƣời lãnh đạo, đồng thời là ngƣời thử nghiệm trực thăng (Hình 1.1) đã lập kỉ lục thế giới về độ cao trực thăng: 605 m.

Năm 1948, trực thăng Mi1 đã đƣợc thử nghiểm cho các số liệu kĩ thuật khá nên đã đƣợc sản xuất hàng loạt. Năm 1952, Mi4 cũng đã đƣợc chế tạo .Cũng vào năm ấy trực thăng 2 cánh quay K24 của Iacốplép đã đƣợc thực hiện (Hình 1. Năm 1958, trực thăng hạng nặng Mi6 đã đƣợc hoàn thiện với kỉ lục về tốc độ và trọng tải. Đến năm 1961, động cơ tuabin khí đã đƣợc lắp vào trực thăng và đƣợc thay thế hàng loại vào vị trí mà trƣớc đây động cơ píttông đảm nhiệm.

Năm 1971, tại hội chợ Hàng Không và Vũ Trụ quốc tế lần thứ 29 ở Pari, trực thăng không lồ 2 cánh quay Mi12 có thể nâng đƣợc trọng tải 40 tấn đã đƣợc giới thiệu. Trực thăng K24 của Iacốplép HV: Nguyễn Đăng Luyện – K16 - 13 - Luận văn tốt nghiệp Chuyên ngành KTĐK và TĐH - Khả năng bay lên thẳng đứng của trực thăng, dịch chuyển về các hƣớng bất kì làm cho Trực Thăng trở thành khí cụ bay rất cơ động, không phụ thuộc vào sân bay cũng nhƣ mở rộng thêm giới hạn sử dụng. Ngày nay, trực thăng càng đƣợc sử dụng rộng rãi, là phƣơng tiện giao thông chính ở những nơi không thể sử dụng các phƣơng tiện vận tải trên mặt đất, cũng nhƣ không có sân bay để đáp. Mặc dù rất lạc quan về tƣơng lai của trực thăng, nhƣng nhìn về khía cạnh lịch sử chúng ta phải thấy rằng hệ khí động lực học của trực thăng rất phức tạp, đòi hỏi nền cơ khí chế tạo cao.

Khác với trực thăng, lực nâng của máy bay không trực tiếp tạo ra từ cánh quạt, mà thông qua hệ thống cánh nâng và thân vỏ. Do đó, có chất lƣợng khí động cao, lực nâng có thể lớn hơn lực đẩy cánh quạt vài lần (điều đó giải thích tại sao cùng 1 công suất động cơ, máy bay có trọng tải lớn hơn trực thăng vài lần). Nên bù lại trực thăng thƣờng có độ kéo dài cánh rất lớn (dễ tạo dao động sóng dọc cánh, mỏi, gãy cánh), và việc chế tạo đòi hỏi sử dụng chất liệu có cơ tính đặc biệt, đòi hỏi chính xác Hình1. M y y trực thăng 22 cao.

Đó là lý do giải thích việc ra đời muộn hơn 1/2 thế kỉ của trực thăng so với máy bay cánh cứng, gây trở ngại cho việc sản xuất trực thăng. HV: Nguyễn Đăng Luyện – K16 - 14 - Luận văn tốt nghiệp Chuyên ngành KTĐK và TĐH Máy bay trực thăng hay máy bay lên thẳng là một loại phƣơng tiện bay có động cơ, hoạt động bay bằng cánh quạt, có thể cất cánh, hạ cánh thẳng đứng, có thể bay đứng trong không khí và thậm chí bay lùi. Trực thăng có rất nhiều công năng cả trong đời sống thƣờng nhật, trong kinh tế quốc dân và trong quân sự. Nếu so sánh với máy bay phản lực thì máy bay trực thăng có kết cấu, cấu tạo phức tạp hơn rất nhiều, khó điều khiển, hiệu suất khí động học thấp, tốn nhiều nhiên liệu, tốc độ và tầm bay xa kém hơn rất nhiều.

Nhƣng bù lại những nhƣợc điểm đó, khả năng cơ động linh hoạt, khả năng cất cánh – hạ cánh thẳng đứng không cần sân bay và tính năng bay đứng của nó làm cho loại máy bay này là không thể thay thế đƣợc. Thực tế là máy bay trực thăng có thể đến bất cứ nơi nào chỉ cần bãi đáp có kích thƣớc lớn gấp rƣỡi đƣờng kính cánh quạt là nó đều có thể hạ cánh và cất cánh đƣợc. Vì các đặc tính kỹ thuật đặc biệt mà các máy bay cánh cố định không thể có đƣợc nhƣ thế, máy bay trực thăng ngày càng phát triển, song hành cùng các loại máy bay cánh cố định thông thƣờng và có ứng dụng ngày càng đa dạng: trong lĩnh vực giao thông vận tải nó cùng với các loại máy bay có cánh cố định lập thành ngành Hàng không dân dụng, trực thăng có vai trò rất lớn trong vận tải hàng không đƣờng ngắn, trong các điều kiện không có đƣờng băng, sân bay và để chở các loại hàng hoá cồng kềnh, siêu trƣờng, siêu trọng vƣợt quá kích thƣớc khoang hàng bằng cách treo dƣới thân. Trong đời sống thƣờng nhật, trực thăng đƣợc sử dụng nhƣ máy bay cứu thƣơng, cứu nạn, cảnh sát, kiểm soát giao thông, an ninh, thể thao, báo chí và rất nhiều các ứng dụng khác.

Đặc biệt trong quân sự nó là một thành phần rất quan trọng của lực lƣợng không quân và quân đội nói chung: vừa là loại máy bay vận tải thuận tiện vừa là loại máy bay chiến đấu rất hiệu quả, nhất là trong các nhiệm vụ đổ bộ đƣờng không, tấn công cơ động, tấn công mặt đất. Về mặt phân loại, máy bay trực thăng là khí cụ bay nặng hơn không khí, bay đƣợc nhờ lực nâng khí động học đƣợc tạo bởi cánh quạt nâng nằm ngang.
