Tổng quan về giáo trình

Giáo trình thuộc khối kiến thức chuyên ngành của chương trình đào tạo kỹ sư và học viên cao học các ngành Kỹ thuật Xây dựng Công trình Giao thông (chuyên ngành Cầu - Hầm), Kỹ thuật Xây dựng Công trình và Quản lý Cơ sở Hạ tầng. Tài liệu đảm nhận vai trò cung cấp cơ sở khoa học và quy trình thực hành cho công tác chẩn đoán kỹ thuật, kiểm định không phá hủy (Non-Destructive Testing - NDT), đánh giá an toàn chịu lực và dự báo tuổi thọ của các công trình cầu và kết cấu bê tông cốt thép (BTCT).

Mục tiêu học tập của giáo trình là trang bị cho người học:

  • Khả năng nắm vững bản chất vật lý của các phương pháp thử nghiệm NDT (sóng siêu âm, phương pháp điện từ, phương pháp súng bật nẩy Schmidt).
  • Kỹ năng thiết lập mô hình thực trạng kết cấu dựa trên sự kết hợp giữa cơ sở dữ liệu hồ sơ công trình và kết quả đo đạc thực nghiệm.
  • Năng lực giải bài toán ngược trong cơ học kết cấu bằng phương pháp nhận dạng hệ thống và phân tích đặc trưng dao động công trình.
  • Phương pháp luận áp dụng lý thuyết độ tin cậy trong đánh giá an toàn khai thác theo tiêu chuẩn kỹ thuật hiện hành.

Cấu trúc giáo trình được xây dựng theo chuỗi logic: từ nguyên lý đo đạc các chỉ tiêu cơ lý - khuyết tật vật liệu ở cấp độ cục bộ, nâng cấp lên việc xác định phản ứng động lực học của toàn bộ kết cấu nhịp, và hoàn thiện ở mô hình tính toán chẩn đoán toàn diện. Điểm đặc sắc của tài liệu là sự tích hợp chặt chẽ giữa các công thức lý thuyết giải tích, thuật toán phần tử hữu hạn với số liệu thực nghiệm thu thập trực tiếp từ các công trình giao thông thực tế tại Việt Nam và quốc tế.

Nội dung kiến thức cốt lõi

+-------------------------------------------------------------------------+
|                  HỆ THỐNG KIẾN THỨC CHẨN ĐOÁN CÔNG TRÌNH                |
+-------------------------------------------------------------------------+
       |
       +---> [CẤP ĐỘ VẬT LIỆU - PHƯƠNG PHÁP THÍ NGHIỆM NDT]
       |     * Siêu âm truyền xung: V = L/T, đường chuẩn V-R (TCXD 225:1998)
       |     * Điện từ dò cốt thép: Chiều dày bảo vệ, đường kính, bàn/hộp chuẩn
       |     * Súng bật nẩy Schmidt: Độ cứng bề mặt, góc bắn, TCVN 162:1987
       |     * Khoan lấy mẫu lõi: Mẫu trụ D70-150mm, TCVN 3118:1993
       |
       +---> [CẤP ĐỘ KẾT CẤU - MÔ HÌNH HÓA VÀ NHẬN DẠNG HỆ THỐNG]
       |     * Phương trình phần tử hữu hạn: AX = B, M·U'' + C·U' + K·U = F
       |     * Xử lý tín hiệu dao động: Hàm truyền FRF, Kennedy - Pancu, Baruch-Itzhack
       |     * Thuật toán nhận dạng hư hỏng: Tiêu chuẩn MAC, tương quan điểm đo rho_d(k)
       |     * Ma trận lỗi, phân bố năng lượng biến dạng (Stubbs & Kim)
       |
       +---> [CẤP ĐỘ HỆ THỐNG - ĐÁNH GIÁ ĐỘ TIN CẬY VÀ KHAI THÁC]
             * 3 mức độ tin cậy: Bán xác suất (Mức 1), Xác suất (Mức 2), Quá trình ngẫu nhiên (Mức 3)
             * Tiêu chuẩn ứng dụng: AASHTO LRFD 1998, hệ số đánh giá RF, chỉ số Beta_e

Các chương và chủ đề chính

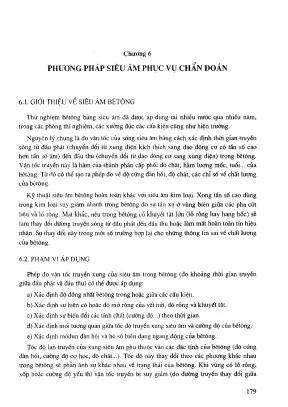

  1. Phương pháp siêu âm phục vụ chẩn đoán (Chương 6): Nội dung phân tích nguyên lý truyền sóng cơ học tần số cao qua bê tông, đo vận tốc xung $V = L/T$ để xác định độ đồng nhất, khuyết tật nứt, độ rỗng, môđun đàn hồi và cường độ nén $R$. Chương này trình bày chi tiết sơ đồ khối thiết bị đo (máy phát cao tần, đầu dò thu/phát, khối quét chờ, ống tia điện tử), 3 kỹ thuật bố trí đầu đo (truyền trực tiếp, bán trực tiếp, gián tiếp trên cùng bề mặt) và quy trình chuẩn hóa đường chuẩn $V-R$ theo tiêu chuẩn TCXD 225:1998. Đồng thời, chương 6 cung cấp các công thức hiệu chỉnh ảnh hưởng của cốt thép song song ($V_c = k \cdot V_m$) và cốt thép vuông góc với trục truyền sóng.

  2. Một số vấn đề lý thuyết chẩn đoán cầu (Chương 7): Trình bày phương pháp xây dựng mô hình thực trạng cầu (sơ đồ kết cấu và tiết diện có xét đến suy thoái vật liệu) thông qua hai công cụ: cơ sở dữ liệu (CSDL) kết hợp suy luận logic mờ (Fuzzy logic) và lý thuyết nhận dạng hệ cơ học. Chương 7 phân tích bản chất bài toán ngược trong chẩn đoán kỹ thuật, phương pháp giải liên tiếp bài toán thuận bằng phần mềm phần tử hữu hạn (FEM) và bài toán quy hoạch phi tuyến cực tiểu hóa hàm mục tiêu sai số.

  3. Ứng dụng lý thuyết độ tin cậy và tin học trong chẩn đoán cầu (Chương 7 tiếp theo): Hệ thống hóa lịch sử và 3 cấp độ đánh giá độ tin cậy kết cấu xây dựng (từ phương pháp hệ số an toàn bán xác suất đến quá trình ngẫu nhiên phi dừng). Khái quát việc ứng dụng các phần mềm phân tích kết cấu như SAP, STAAD, LUSAS, STRAND, PKPM, MICROFEAP trong việc "tính toán lại" (as-built) và can thiệp mã nguồn ma trận độ cứng ($AX = B$). Đề cập đến hệ thống đánh giá cầu dựa trên mô hình dầm lưới (grillage) và hệ số đánh giá RF (Rating Factor) theo tiêu chuẩn AASHTO của Đại học Tổng hợp Florida.

  4. Chẩn đoán cầu bằng phương pháp dao động (Chương 7 tiếp theo): Mô hình hóa kết cấu nhịp cầu thép - bê tông liên hợp, cầu dầm BTCT và cầu bản bằng phương pháp phần tử hữu hạn. Trình bày phương trình chuyển động $M\ddot{U} + C\dot{U} + KU = F$, phép biến đổi Fourier, hàm truyền tần số FRF ($Y(f) = H(f)X(f)$), phương pháp cộng hưởng và phương pháp vòng tròn Nyquist (Kennedy - Pancu) để xác định tần số riêng $\omega_i$, hệ số cản $h_i$ và dạng dao động riêng. Phân tích các thuật toán nhận dạng vị trí hư hỏng: Tiêu chuẩn bền vững dao động MAC (Ewins D.J), ma trận lỗi, chỉ số hư hỏng biến dạng năng lượng (Stubbs & Kim), thuật toán tương quan điểm đo $\rho_d(k)$ và nghiệm trực chuẩn hóa dạng riêng Baruch & Itzhack ($X = T(T^T M T)^{-1/2}$).

  5. Phương pháp điện từ dò cốt thép và các phương pháp thử nghiệm cường độ (Chương 8): Quy định các định nghĩa về chiều dày thực $C_1$, chiều dày chỉ thị $C_m$ cho các loại thép tròn trơn, thép có gờ và thép vuông xoắn. Giới thiệu các dòng máy đo (C.I/C-3, PROFOMETER 3, ELCOMETER 331), quy trình hiệu chuẩn thiết bị 6 tháng/lần qua mẫu chuẩn bê tông, bàn chuẩn và hộp chuẩn. So sánh ưu nhược điểm, độ chính xác của các phương pháp xác định cường độ bê tông hiện trường: phương pháp khoan lấy mẫu lõi (TCVN 3118:1993, sai số $\pm 12/\sqrt{n}%$), phương pháp đo vận tốc xung siêu âm (TCXD 225:1998, sai số $\pm 20%$) và phương pháp dùng súng bật nẩy Schmidt (TCVN 162:1987, sai số $\pm 25%$).

Kiến thức nền tảng được xây dựng

  • Lý thuyết truyền sóng cơ học và trường điện từ: Cơ chế lan truyền của sóng ứng suất nén (dọc) và cắt (ngang) trong môi trường dị tính bê tông; sự suy giảm biên độ do tán xạ tại biên cốt liệu - lỗ rỗng; hiện tượng cảm ứng điện từ và tương tác từ trường giữa đầu dò với thanh cốt thép.
  • Lý thuyết bài toán ngược và tối ưu hóa trong cơ học: Xử lý điều kiện thiếu thông tin và sai số thực nghiệm bằng phương pháp xấp xỉ liên tiếp bài toán thuận ($\min \delta_i$) hoặc thuật toán quy hoạch phi tuyến giải phương trình trạng thái kết cấu $AX^* = B$.
  • Lý thuyết xác suất và độ tin cậy công trình: Các mô hình phân phối ngẫu nhiên mô tả tác động tải trọng và khả năng kháng uốn/cắt của kết cấu theo thời gian (Streletckij, Bolotin, Rzhanicin, Chirkov).
  • Lý thuyết dao động công trình và xử lý tín hiệu số: Phân tích miền thời gian và miền tần số của hệ nhiều bậc tự do, các phương pháp chuẩn hóa ma trận khối lượng và nhận dạng tham số động lực học.

Kỹ năng phát triển

  • Kỹ năng đo đạc và vận hành thiết bị NDT: Thiết lập và hiệu chuẩn máy siêu âm bê tông (dải đo $0,1 - 12\text{ m}$); thao tác máy dò cốt thép điện từ xác định vị trí trục thanh và chiều dày lớp bảo vệ (độ chính xác $\pm 2\text{ mm}$); vận hành súng bật nẩy Schmidt và xử lý hiệu chỉnh theo góc bắn ($45^\circ, 90^\circ, -45^\circ$) cùng hệ số cacbonat hóa.
  • Kỹ năng xử lý dữ liệu và xây dựng đường chuẩn: Xử lý thống kê số liệu đo đạc, thiết lập quan hệ $V-R$ và $V_{kh}-R_{kh}$ theo TCXD 225:1998, tính toán hệ số hiệu chỉnh cốt thép $k = \delta + 2\frac{a}{L}\sqrt{1-\delta^2}$.
  • Kỹ năng mô hình hóa và phân tích kết cấu: Sử dụng phần tử thanh và phần tử bản để mô phỏng dầm chủ, bản mặt cầu, mô phỏng vết nứt (chia lại nút phần tử) và mô phỏng gỉ thép bản bụng (giảm chiều dày danh nghĩa) trên các phần mềm FEM.
  • Kỹ năng chẩn đoán hư hỏng: Tính toán hệ số MAC để xác định trạng thái suy thoái tổng thể, tính chỉ số tương quan $\rho_d(k)$ để khoanh vùng vị trí nứt gãy và khuyết tật kết cấu.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận kết hợp giữa lý thuyết phân tích định lượng (analytical approach) và thực nghiệm kiểm chứng (empirical verification). Người học được hướng dẫn đi từ việc hiểu rõ bản chất cơ lý của hiện tượng đến việc thực thi các thuật toán tính toán trên máy tính và thao tác thiết bị ngoài hiện trường.

+-------------------------------------------------------------------------+
|                  QUY TRÌNH HỌC TẬP VÀ THỰC HÀNH CHẨN ĐOÁN               |
+-------------------------------------------------------------------------+
  [LÝ THUYẾT NỀN TẢNG]    -->  [THỰC NGHIỆM ĐO ĐẠC NDT]   -->  [MÔ HÌNH HÓA FEM & CHẨN ĐOÁN]
  - Sóng siêu âm & Điện từ     - Siêu âm V = L/T               - Lập mô hình phần tử hữu hạn
  - Lý thuyết dao động         - Súng bật nẩy Schmidt          - Giải bài toán ngược nhận dạng
  - Độ tin cậy kết cấu         - Dò cốt thép & Lấy mẫu lõi     - Đánh giá theo TCXD / AASHTO

Bài tập và các trường hợp nghiên cứu điển hình (Case Studies)

Giáo trình tích hợp hệ thống số liệu đo đạc thực tế từ các công trình cầu cụ thể nhằm minh họa cho các thuật toán:

  • Cầu dầm BTCT Yên Bái (nhịp 33 m): So sánh tần số dao động riêng lý thuyết và thực nghiệm (Dạng 1: lý thuyết $3,14\text{ Hz}$ - thực nghiệm $3,25\text{ Hz}$; Dạng 2: lý thuyết $7,25\text{ Hz}$ - thực nghiệm $7,05\text{ Hz}$) và kiểm chứng trạng thái hư hỏng qua hệ số MAC.
  • Cầu thép - bê tông liên hợp Châu Thị (nhịp N9): Phân tích mô hình mô phỏng gỉ bản bụng dầm bằng cách giảm chiều dày bản, so sánh độ võng/chuyển vị lý thuyết và thực nghiệm tại 5 điểm đo dầm chủ (tại điểm 1: lý thuyết $3,5\text{ mm}$ - thực nghiệm $3,36\text{ mm}$).
  • Cầu I-40 (Hoa Kỳ): Ứng dụng mô hình hóa vết nứt sâu bản đáy dầm tại giữa nhịp (trường hợp hư hỏng E-4) và kiểm chứng thuật toán tương quan điểm đo $\rho_d(k)$ để định vị vị trí hư hỏng.
  • Cầu Văn Điển: Thực hành thí nghiệm đo cường độ bê tông đáy bản dầm liên hợp bằng súng bật nẩy Schmidt.
  • Cọc khoan nhồi sâu 40 m cầu Việt Trì (1993): Nghiên cứu phương pháp phóng xạ tia Gamma kiểm tra khuyết tật bê tông cọc ngập nước.

Thực hành và đánh giá

  • Nội dung thực hành: Tiến hành tối thiểu 10 điểm đo trên một vùng kiểm tra $30 \times 30\text{ cm}$ đối với súng Schmidt; bố trí lưới đo siêu âm trên vùng $300 - 400\text{ cm}^2$; hiệu chuẩn máy dò cốt thép trên mẫu chuẩn bê tông lệch tâm (chiều dày bảo vệ $\ge 12\text{ mm}$, xi măng Pooc-lăng $300 - 400\text{ kg/m}^3$); lập trình thuật toán trực chuẩn hóa dạng riêng Baruch & Itzhack.
  • Phương pháp đánh giá: Đánh giá thông qua bài tập lớn xử lý số liệu thí nghiệm hiện trường, bài toán lập trình nhận dạng thông số môđun đàn hồi bê tông $E_b$, báo cáo kiểm định hiện trường tuân thủ biểu mẫu tiêu chuẩn kỹ thuật (TCXD 225:1998, TCVN 239:2000).

Điểm nổi bật và cập nhật

  1. Hệ thống hóa toàn diện các tiêu chuẩn kỹ thuật: Nội dung giáo trình cập nhật và đối chiếu trực tiếp các tiêu chuẩn thí nghiệm và đánh giá công trình trong nước và quốc tế:
    • Tiêu chuẩn Việt Nam: TCXD 225:1998 (siêu âm bê tông), TCVN 239:2000 (phương pháp thí nghiệm xác định cường độ bê tông trên kết cấu), 20 TCN 162:1987 / TCVN 162:1987 (phương pháp súng bật nẩy), TCVN 3118:1993 (khoan lấy mẫu lõi), TCXD 171:1989 (kết hợp siêu âm và súng bật nẩy).
    • Tiêu chuẩn quốc tế: Tiêu chuẩn thiết kế theo hệ số tải trọng và sức kháng AASHTO LRFD 1998 (Hoa Kỳ), tiêu chuẩn đánh giá kết cấu theo chỉ số độ tin cậy $\beta_e$ của Canada.
Phương pháp thử nghiệm Tiêu chuẩn tham chiếu Phạm vi sai số cường độ quy đổi Mức độ phá hủy kết cấu
Khoan lấy mẫu lõi TCVN 3118:1993 $\pm 12/\sqrt{n}%$ ($n$ là số mẫu) Phá hủy cục bộ (chỉ khoan ở mố trụ)
Đo vận tốc xung siêu âm TCXD 225:1998 $\pm 20%$ (có đường chuẩn $V-R$) Không phá hủy (toàn bộ kết cấu)
Súng bật nẩy Schmidt 20 TCN 162:1987 $\pm 25%$ (sai số điểm đo $\pm 15/\sqrt{n}%$) Không phá hủy (bề mặt $30 \times 30\text{ cm}$)
Phương pháp kết hợp TCXD 171:1989 Giảm sai số dưới $\pm 15%$ Không phá hủy / Kết hợp khoan mẫu hạn chế

  1. Tích hợp các phương pháp chẩn đoán động lực học hiện đại: Giáo trình cập nhật các hướng tiếp cận phát triển trong giai đoạn từ 1990 trở lại đây về chẩn đoán kết cấu thông qua tham số dao động công trình. Tài liệu hệ thống hóa các thuật toán xử lý tín hiệu nâng cao (FRF, Nyquist, đa thức nội suy bậc 3 cho dạng riêng) và thuật toán nhận dạng hư hỏng dựa trên ma trận độ cứng/độ mềm (Zimmerman & Kaouk, Pandey & Biswas) cùng chỉ số năng lượng biến dạng (Stubbs & Kim).

  2. Ứng dụng công nghệ thông tin và trí tuệ nhân tạo: Giáo trình trình bày định hướng phát triển của các hệ chuyên gia chẩn đoán dựa trên lý thuyết tập mờ (Fuzzy set theory) để xử lý các tri thức dạng luật mệnh đề (IF... THEN...) về hư hỏng do tác động môi trường (ví dụ: hàm lượng ion $\text{Cl}^-$ tại bề mặt cốt thép $> 0,06%$ trọng lượng bê tông gây rỉ cốt thép). Tài liệu cũng phân tích các chương trình đánh giá tự động mạng lưới cầu quy mô lớn của Đại học Tổng hợp Florida và các viện nghiên cứu tại Nhật Bản.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên năm thứ 4 và năm thứ 5 ngành Kỹ thuật Xây dựng Công trình Giao thông (Cầu - Hầm), Kỹ thuật Xây dựng Dân dụng & Công nghiệp. Giáo trình phục vụ trực tiếp cho các học phần: Kiểm định và thử nghiệm công trình, Chẩn đoán và đánh giá kết cấu, Bảo trì và sửa chữa cầu.
  • Học viên cao học và nghiên cứu sinh: Phục vụ nghiên cứu chuyên sâu về mô hình hóa kết cấu suy thoái, giải bài toán ngược trong cơ học kỹ thuật và ứng dụng lý thuyết độ tin cậy trong quản lý khai thác công trình.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần: Sức bền vật liệu, Cơ học kết cấu, Vật liệu xây dựng, Kết cấu bê tông cốt thép, Lý thuyết dao động công trình, Phương pháp phần tử hữu hạn và Xác suất thống kê toán học.
  • Giảng viên và kỹ sư chuyên ngành: Tài liệu dùng làm khung tham chiếu cho giảng viên xây dựng đề cương bài giảng và hướng dẫn đồ án tốt nghiệp; cung cấp quy trình kỹ thuật cho các kỹ sư kiểm định, tư vấn giám sát tại hiện trường khi tiến hành đánh giá an toàn chịu lực của công trình giao thông đang khai thác.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên năm cuối, học viên cao học chuyên ngành Cầu - Hầm, Công trình Xây dựng, cùng các kỹ sư kiểm định, chuyên gia đánh giá an toàn công trình cầu và kết cấu bê tông cốt thép.

2. Cần kiến thức nền nào để học tốt giáo trình này?

Người học cần nắm vững kiến thức cơ sở về Cơ học kết cấu, Sức bền vật liệu, Lý thuyết phần tử hữu hạn, Cơ sở lý thuyết bê tông cốt thép và kiến thức toán học về Xác suất thống kê, Đại số tuyến tính (phép tính ma trận) và Xử lý tín hiệu số cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu thí nghiệm vật liệu thông thường là gì?

Tài liệu không dừng lại ở việc mô tả thao tác thí nghiệm vật liệu riêng lẻ mà tích hợp toàn bộ chuỗi chẩn đoán kỹ thuật: từ đo đạc NDT cục bộ $\rightarrow$ giải bài toán ngược nhận dạng hệ cơ học $\rightarrow$ mô hình hóa hư hỏng trên mô hình phần tử hữu hạn tổng thể $\rightarrow$ đánh giá an toàn chịu lực theo lý thuyết độ tin cậy và tiêu chuẩn kỹ thuật (AASHTO, TCXD).

4. Làm sao để tự học và nghiên cứu giáo trình hiệu quả?

Người học nên kết hợp nghiên cứu lý thuyết song song với việc phân tích các case study số liệu thực nghiệm (cầu Yên Bái, cầu Châu Thị, cầu I-40). Đồng thời, cần tự lập trình thuật toán nhận dạng (như tính hệ số MAC, tương quan $\rho_d(k)$, trực chuẩn hóa Baruch & Itzhack) trên các ngôn ngữ tính toán kỹ thuật và sử dụng phần mềm FEM (như SAP2000, STAAD Pro) để mô phỏng lại các trạng thái hư hỏng.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Các tài liệu bổ trợ cần thiết bao gồm: hệ thống tiêu chuẩn kỹ thuật quốc gia (TCXD 225:1998, TCVN 239:2000, 20 TCN 162:1987, TCVN 3118:1993), Tiêu chuẩn đánh giá cầu AASHTO, hướng dẫn sử dụng các thiết bị đo NDT chuyên dụng (máy siêu âm, súng Schmidt, máy đo PROFOMETER 3, ELCOMETER 331) và tài liệu kỹ thuật của các phần mềm phân tích kết cấu.

Kết luận

Giáo trình cung cấp hệ thống tri thức hoàn chỉnh và chuẩn mực về khoa học chẩn đoán công trình cầu và kết cấu bê tông cốt thép. Giá trị cốt lõi của tài liệu nằm ở việc kết hợp chặt chẽ giữa các phương pháp thí nghiệm không phá hủy (NDT) hiện trường với các lý thuyết hiện đại về nhận dạng hệ cơ học, xử lý tín hiệu dao động và độ tin cậy công trình.

Lộ trình học tập đề xuất là tiếp cận tuần tự từ nguyên lý đo đạc vật liệu, quy trình hiệu chuẩn thiết bị, đến thuật toán xử lý số liệu dao động và mô hình hóa phần tử hữu hạn phục vụ đánh giá an toàn khai thác. Để tối ưu hóa quá trình tiếp thu, người học cần kết nối nội dung giáo trình với việc nghiên cứu các tiêu chuẩn kỹ thuật hiện hành và phần mềm mô phỏng kết cấu chuyên dụng.
