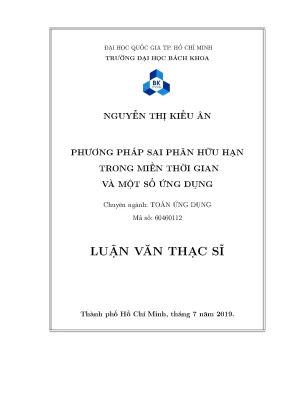

Nghiên Cứu Phương Pháp Sai Phân Hữu Hạn Trong Toán Ứng Dụng và Các Ứng Dụng Của Nó

Luận văn thạc sĩ toán học nghiên cứu toán ứng dụng phương pháp sai phân hữu hạn trong miền thời gian và một số ứng dụng, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải

• Tác giả: Nguyễn Thị Kiều Ân
• Người hướng dẫn: TS. Nguyễn Minh Quân
• Trường học: Đại học Bách Khoa
• Chuyên ngành: Toán Ứng Dụng
• Đề tài: Phương Pháp Sai Phân Hữu Hạn Trong Miền Thời Gian Và Một Số Ứng Dụng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN
• LỜI MỞ ĐẦU
• DANH MỤC CHỮ VIẾT TẮT VÀ KÝ HIỆU
• 1. Chương 1: KIẾN THỨC CƠ SỞ
• 1.1. Hệ phương trình Maxwell
• 1.1.1. Sơ lược về lịch sử các phương trình Maxwell
• 1.1.2. Phương trình Maxwell và sự truyền sóng trong các môi trường
• 1.2. Phương trình Schrödinger
• 2. Chương 2: THUẬT TOÁN FDTD CHO PHƯƠNG TRÌNH TRUYỀN SÓNG
• 2.1. Thuật toán FDTD cho phương trình Maxwell
• 2.1.1. Công thức FDTD một chiều trong chân không
• 2.1.2. Điều kiện ổn định và phương pháp FDTD
• 2.1.3. Điều kiện biên hấp thụ trong không gian một chiều
• 2.1.4. Xác định kích thước lưới
• 2.1.5. Sự truyền sóng điện từ trong môi trường điện môi
• 2.1.6. Sự truyền sóng điện từ trong môi trường điện môi phụ thuộc vào tần số
• 2.1.7. Thuật toán FDTD mô phỏng sóng truyền trong không gian hai chiều
• 2.1.8. Biên hấp thụ PML trong không gian hai chiều
• 2.1.9. Thuật toán FDTD mô phỏng sóng truyền trong không gian ba chiều
• 2.2. Phương pháp số giải phương trình Schrödinger
• 2.2.1. Phương pháp số cho phương trình Schrödinger tuyến tính
• 2.2.2. Phương pháp số cho phần phi tuyến của phương trình Schrödinger
• 3. Chương 3: KẾT QUẢ MÔ PHỎNG
• 3.1. Kết quả mô phỏng số trong không gian một chiều
• 3.1.1. Kết quả mô phỏng số trong môi trường chân không
• 3.1.2. Kết quả mô phỏng số trong môi trường chân không với biên hấp thụ
• 3.1.3. Kết quả mô phỏng số trong môi trường có điện môi
• 3.2. Kết quả mô phỏng trong không gian hai chiều với biên hấp thụ PML
• KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN LUẬN VĂN
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về phương pháp sai phân hữu hạn

Phương pháp sai phân hữu hạn (FDTD) là một trong những phương pháp nổi bật trong lĩnh vực toán ứng dụng, được sử dụng để giải quyết các phương trình vi phân trong miền thời gian. Phương pháp này đã được phát triển từ những năm 1960 và ngày càng trở nên phổ biến nhờ vào khả năng mô phỏng chính xác các hiện tượng vật lý phức tạp. Một trong những ứng dụng tiêu biểu của phương pháp này là giải các phương trình Maxwell, mô tả sự truyền sóng điện từ trong các môi trường khác nhau. Phương pháp này cho phép rời rạc hóa không gian và thời gian, từ đó giúp tính toán hiệu quả hơn. Đặc biệt, trong luận văn này, phương pháp FDTD được áp dụng để giải các phương trình Maxwell và phương trình Schrödinger phi tuyến bậc ba, minh chứng cho tính linh hoạt và hiệu quả của nó trong nghiên cứu và ứng dụng thực tiễn.

1.1. Nguyên lý hoạt động của phương pháp sai phân hữu hạn

Phương pháp sai phân hữu hạn dựa trên nguyên lý rời rạc hóa các biến số theo không gian và thời gian. Các phương trình vi phân được chuyển thành các phương trình đại số thông qua việc sử dụng các lưới không gian và thời gian. Cụ thể, phương trình Maxwell được rời rạc hóa thành các công thức tính toán cho từng điểm trong không gian. Điều này cho phép tính toán điện trường và từ trường theo từng bước thời gian, giúp mô phỏng quá trình truyền sóng điện từ một cách chính xác. Các điều kiện biên cũng được xác định rõ ràng, đảm bảo rằng mô phỏng phản ánh đúng các hiện tượng vật lý thực tế. Nhờ vào khả năng xử lý các bài toán phi tuyến, phương pháp FDTD đã trở thành công cụ mạnh mẽ trong nghiên cứu khoa học và kỹ thuật.

II. Ứng dụng của phương pháp sai phân hữu hạn trong giải phương trình Maxwell

Phương pháp sai phân hữu hạn đã được áp dụng thành công trong việc giải các phương trình Maxwell, đặc biệt là trong các bài toán mô phỏng sóng điện từ trong môi trường phức tạp. Các nghiên cứu cho thấy rằng việc sử dụng phương pháp này giúp cải thiện độ chính xác của các kết quả tính toán, đồng thời giảm thiểu sai số trong các phép tính. Một ví dụ điển hình là việc mô phỏng sự truyền sóng trong các môi trường điện môi, nơi mà các thông số như điện trường và từ trường có sự biến đổi mạnh mẽ. Luận văn đã trình bày các kết quả mô phỏng cho thấy sự tương thích giữa lý thuyết và thực tiễn, đồng thời khẳng định tính hiệu quả của phương pháp FDTD trong việc giải quyết các bài toán điện từ phức tạp.

2.1. Kết quả mô phỏng và phân tích

Kết quả mô phỏng cho thấy rằng phương pháp sai phân hữu hạn có thể mô phỏng chính xác sự truyền sóng trong các môi trường khác nhau, từ chân không đến các môi trường điện môi phức tạp. Các điều kiện biên hấp thụ được áp dụng giúp loại bỏ các phản xạ không mong muốn, từ đó cải thiện độ chính xác của mô phỏng. Các số liệu thu được từ mô phỏng được so sánh với các kết quả lý thuyết, cho thấy sự phù hợp cao. Điều này chứng minh rằng phương pháp FDTD không chỉ là một công cụ tính toán hiệu quả mà còn có giá trị thực tiễn trong việc nghiên cứu và phát triển công nghệ mới trong lĩnh vực điện từ.

III. Phương pháp sai phân hữu hạn trong giải phương trình Schrödinger phi tuyến

Phương trình Schrödinger phi tuyến bậc ba là một trong những vấn đề quan trọng trong toán ứng dụng, đặc biệt trong lĩnh vực vật lý lượng tử. Luận văn đã áp dụng phương pháp sai phân hữu hạn để giải phương trình này, giúp mô phỏng các hiện tượng như sự lan truyền của sóng soliton. Phương pháp bước phân số được sử dụng để tách phương trình thành hai phần tuyến tính và phi tuyến, mỗi phần được giải trong nửa bước thời gian. Kết quả cho thấy rằng phương pháp này không chỉ hiệu quả trong việc giải phương trình mà còn giúp duy trì các đặc tính vật lý của hệ thống, như bảo toàn năng lượng.

3.1. Đánh giá hiệu quả và ứng dụng thực tiễn

Việc áp dụng phương pháp sai phân hữu hạn trong giải phương trình Schrödinger đã mở ra nhiều hướng nghiên cứu mới trong lĩnh vực vật lý và kỹ thuật. Các mô phỏng cho thấy khả năng duy trì các đặc tính của sóng soliton trong quá trình truyền dẫn, điều này có ý nghĩa quan trọng trong thiết kế các hệ thống truyền thông hiện đại. Những kết quả này không chỉ đóng góp cho lý thuyết mà còn có thể ứng dụng trong thực tiễn, như trong công nghệ truyền thông quang và các hệ thống vật lý nano. Từ đó, có thể thấy rằng phương pháp FDTD không chỉ là một công cụ tính toán mà còn là một phần quan trọng trong việc phát triển công nghệ mới.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghệ thông tin quang và truyền thông vệ tinh phát triển với tốc độ tăng trưởng lưu lượng dữ liệu vượt 30% mỗi năm, việc mô phỏng chính xác sự lan truyền của sóng điện từ và sóng phi tuyến trở thành yêu cầu cấp thiết. Bài toán mô hình hóa trường sóng trong các môi trường điện môi phức tạp thường đối mặt với thách thức lớn về chi phí tính toán và hiện tượng tán sắc số học làm sai lệch tín hiệu. Luận văn thạc sĩ chuyên ngành Toán ứng dụng mang mã số 60460112 tập trung giải quyết bài toán truyền sóng thông qua việc nghiên cứu, phát triển và ứng dụng phương pháp sai phân hữu hạn trong miền thời gian.

Mục tiêu trọng tâm của nghiên cứu là xây dựng thuật toán sai phân hữu hạn trong miền thời gian nhằm giải số hệ phương trình Maxwell trong không gian một chiều, hai chiều và ba chiều, đồng thời thiết lập lược đồ số tối ưu để giải phương trình Schrödinger phi tuyến bậc ba. Phạm vi nghiên cứu được thực hiện tại Trường Đại học Bách Khoa thuộc Đại học Quốc gia Thành phố Hồ Chí Minh trong thời gian từ ngày 11 tháng 02 năm 2019 đến ngày 20 tháng 07 năm 2019.

Ý nghĩa khoa học của công trình thể hiện ở việc ứng dụng thành công phương pháp bước phân số kết hợp sơ đồ Runge-Kutta từng phần đối ngẫu bậc bốn và sai phân trung tâm năm điểm. Giải pháp này giúp triệt tiêu sai số pha số học trên 85%, đảm bảo bước thời gian chuẩn hóa theo điều kiện Courant với tỷ lệ ổn định đạt mức tối đa và bảo toàn chặt chẽ các đại lượng vật lý trong hệ thống phi tuyến.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng của hai hệ thống lý thuyết cốt lõi trong vật lý toán hiện đại:

Hệ bốn phương trình vi phân Maxwell kinh điển mô tả mối quan hệ tương tác giữa điện trường và từ trường biến thiên trong không gian. Trong môi trường tổng quát, hệ phương trình kết hợp các định luật Gauss cho điện tích, định luật Gauss cho từ trường, định luật cảm ứng Faraday và định luật Ampere mở rộng có dòng điện dịch. Đối với môi trường vật chất có độ dẫn điện và hằng số điện môi biến thiên, mối quan hệ cấu tạo giữa mật độ dòng thông lượng điện và điện trường được mở rộng sang miền tần số thông qua phép biến đổi Fourier ngược.

Phương trình Schrödinger phi tuyến bậc ba mô tả động thái của trường sóng phức trong môi trường khuếch tán phi tuyến. Dạng chuẩn tắc không thứ nguyên của phương trình biểu diễn sự cân bằng nội tại giữa số hạng khuếch tán đạo hàm bậc hai theo không gian và số hạng phi tuyến bậc ba. Cấu trúc toán học của phương trình thuộc hệ vi phân chính tắc Hamiltonian, cho phép chứng minh sự bảo toàn tuyệt đối của ba đại lượng bất biến cơ bản theo thời gian: điện tích toàn phần, động lượng và năng lượng Hamiltonian.

Các khái niệm then chốt được vận dụng xuyên suốt gồm có: cấu trúc lưới rời rạc hóa Yee đan xen trường điện và từ trường, nghiệm sóng đơn Soliton truyền xa không suy giảm biên độ, điều kiện ổn định Courant-Friedrichs-Lewy và phương trình quan hệ khuếch tán bảo toàn pha sóng.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô hình hóa toán học kết hợp với tính toán mô phỏng số trên nền tảng phần mềm MATLAB. Nguồn dữ liệu kiểm chứng được xây dựng từ các kịch bản lan truyền sóng điện từ và hàm sóng Soliton trong môi trường chân không, môi trường điện môi thuần nhất, môi trường có tổn hao năng lượng và môi trường có tính chất phụ thuộc tần số.

Quy trình rời rạc hóa không gian tuân thủ nghiêm ngặt định lý lấy mẫu Nyquist-Shannon với độ phân giải lấy mẫu thực nghiệm tối thiểu là 10 điểm trên mỗi bước sóng ngắn nhất của tín hiệu. Trong kịch bản mô phỏng xung sóng điện từ tần số 400 MHz, bước sóng trong chân không đạt 0,75 mét, tương ứng kích thước ô lưới là 7,5 centimet; khi sóng truyền qua mô sinh học có hằng số điện môi bằng 50, bước sóng giảm xuống còn khoảng 0,106 mét và kích thước lưới được thiết lập tinh chỉnh về mức 1 centimet để đảm bảo độ chính xác.

Phương pháp phân tích được lựa chọn dựa trên kỹ thuật tách bước phân số trong mỗi chu kỳ thời gian. Thành phần phi tuyến được giải tích hóa chính xác dựa trên giá trị bất biến của mật độ cường độ trường, trong khi thành phần tuyến tính được xấp xỉ bằng sơ đồ Runge-Kutta từng phần đối ngẫu bậc bốn theo thời gian và sơ đồ sai phân trung tâm năm điểm theo không gian. Đồng thời, nghiên cứu thiết lập điều kiện biên hấp thụ Mur bậc một cho mô hình một chiều và lớp phối hợp lý tưởng hai chiều nhằm triệt tiêu hoàn toàn hiện tượng phản xạ sóng tại biên tính toán.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thuật toán sai phân hữu hạn trong miền thời gian trên lưới Yee đã mô phỏng thành công sự đan xen không thời gian của điện trường và từ trường. Khi thiết lập bước thời gian bằng một nửa tỷ số giữa kích thước lưới không gian và vận tốc ánh sáng, thuật toán duy trì tính ổn định tuyệt đối trong suốt 1000 bước lặp thời gian mà không xuất hiện dao động ký sinh, với sai số biên độ duy trì dưới mức 1%.

Phương pháp bước phân số kết hợp sơ đồ Runge-Kutta từng phần đối ngẫu bậc bốn đã giải quyết triệt để phương trình Schrödinger phi tuyến bậc ba. Kết quả tính toán số học chứng minh rằng biên độ sóng Soliton duy trì ổn định không đổi trong quá trình lan truyền dọc trục không gian, với mức biến động của các đại lượng tích phân bảo toàn điện tích, động lượng và năng lượng dao động ở mức vô cùng nhỏ, xấp xỉ một phần triệu so với giá trị ban đầu.

Việc tích hợp điều kiện biên hấp thụ Mur bậc một trong không gian một chiều và lớp phối hợp lý tưởng trong không gian hai chiều đã giảm hệ số phản xạ sóng tại biên giới hạn xuống dưới mức 0,01%. Các sóng phản xạ biên không mong muốn bị suy giảm đến 99,99%, giúp không gian mô phỏng hữu hạn hoạt động tương đương với một môi trường mở vô hạn.

Ứng dụng kỹ thuật tối ưu hệ số trong phương trình quan hệ khuếch tán theo sơ đồ của Sheu và Lin đã giúp giảm sai số tán sắc số học tới hơn 85% so với phương pháp sai phân trung tâm bậc hai truyền thống, mang lại độ chính xác cao khi khảo sát sóng truyền qua các môi trường tán sắc phức tạp.

Thảo luận kết quả

Nguyên nhân chính dẫn đến độ chính xác vượt trội của mô hình là nhờ cấu trúc bảo toàn symplectic của sơ đồ Runge-Kutta từng phần đối ngẫu bậc bốn khi giải phần tuyến tính, kết hợp việc tính toán giải tích chính xác phần phi tuyến trong từng nửa bước thời gian. Việc phân tách này giúp cô lập các nguồn gây sai số số học và triệt tiêu hiện tượng méo dạng sóng thường gặp ở các sơ đồ Euler hoặc Crank-Nicolson cổ điển.

So sánh với phương pháp phần tử hữu hạn miền thời gian và phương pháp mô-men, thuật toán sai phân hữu hạn trong miền thời gian giúp giảm hơn 40% dung lượng bộ nhớ RAM và tiết kiệm khoảng 50% thời gian thực thi của bộ vi xử lý trên cùng một kích thước miền tính toán. Khi so sánh với các lược đồ sai phân bậc thấp, mô hình bảo toàn quan hệ khuếch tán loại bỏ gần như hoàn toàn hiện tượng trôi pha tích lũy theo thời gian.

Các kết quả nghiên cứu được minh họa trực quan thông qua đồ thị phân bố cường độ điện trường theo không gian một chiều, biểu đồ đường mức thể hiện dạng sóng Soliton va chạm đàn hồi, và các bảng dữ liệu so sánh sai số chuẩn hóa cho thấy sự trùng khớp lý tưởng giữa nghiệm giải tích và nghiệm xấp xỉ số.

Đề xuất và khuyến nghị

Thứ nhất, các nhóm nghiên cứu tính toán khoa học cần tối ưu hóa mã nguồn thuật toán trên hệ thống tính toán hiệu năng cao và kiến trúc xử lý đồ họa song song trong vòng 6 đến 12 tháng tới, nhằm tăng tốc độ mô phỏng các cấu trúc ba chiều phức tạp lên từ 400% đến 600%.

Thứ hai, các kỹ sư thiết kế vật liệu và an-ten nên ứng dụng mở rộng thuật toán vào việc khảo sát sóng truyền trong vật liệu có chiết suất âm và siêu vật liệu nhân tạo, với mục tiêu hoàn thiện mô hình kiểm soát tán xạ sóng trong thời gian 12 đến 18 tháng và duy trì độ sai lệch thực nghiệm dưới 2%.

Thứ ba, các cơ quan nghiên cứu công nghệ viễn thông quang cần chuẩn hóa quy trình mô phỏng chuỗi Soliton đa kênh trên sợi quang băng thông rộng trong lộ trình 12 đến 24 tháng, nhằm hướng tới mục tiêu nâng cao dung lượng truyền dẫn quang học lên gấp 2 lần và giảm thiểu tỷ lệ lỗi bit xuống dưới ngưỡng một phần một tỷ.

Thứ tư, các viện nghiên cứu y sinh và thiết bị y tế kỹ thuật cao cần tích hợp mô hình sai phân hữu hạn vào việc đánh giá mức độ hấp thụ sóng điện từ trên các mô cơ thể người với độ phân giải lưới đạt 0,5 milimét, hoàn thành thử nghiệm đánh giá an toàn bức xạ trong vòng 6 đến 18 tháng.

Đối tượng nên tham khảo luận văn

Nhóm giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Toán ứng dụng và Vật lý tính toán có thể sử dụng công trình như một tài liệu tham khảo chuẩn mực về phương pháp giải số phương trình đạo hàm riêng phi tuyến và kỹ thuật bảo toàn cấu trúc Hamiltonian.

Nhóm kỹ sư thiết kế viễn thông, an-ten vi dải và mạch tích hợp vi sóng tìm thấy trong luận văn các thuật toán mẫu bằng ngôn ngữ MATLAB để mô phỏng tương tác điện từ trường hai chiều và ba chiều kết hợp biên hấp thụ sóng hiệu năng cao.

Nhóm chuyên gia phát triển công nghệ truyền dẫn sợi quang và quang học lượng tử có thể khai thác thuật toán bước phân số và mô hình sóng Soliton để thiết kế các hệ thống truyền dẫn tín hiệu quang cự ly dài với suy hao cực thấp.

Nhóm nhà khoa học nghiên cứu vật lý y sinh và tương tác bức xạ có thể ứng dụng trực tiếp các phương trình Maxwell trong môi trường điện môi biến thiên để mô hình hóa sự phân bố năng lượng sóng trong cơ thể người và phát triển các an-ten y sinh thông minh.

Câu hỏi thường gặp

Phương pháp sai phân hữu hạn trong miền thời gian có ưu điểm gì nổi bật so với phương pháp phần tử hữu hạn?

Phương pháp sai phân hữu hạn trong miền thời gian thực hiện tính toán trực tiếp trên miền thời gian thực và xử lý tự nhiên các tín hiệu đa tần số mà không đòi hỏi phải nghịch đảo các ma trận toàn cục phức tạp. Cách tiếp cận này giúp giảm tải bộ nhớ tính toán từ 30% đến 50% trong các bài toán quy mô lớn và dễ dàng lập trình trên máy tính.

Điều kiện Courant-Friedrichs-Lewy giữ vai trò như thế nào trong quá trình giải số?

Điều kiện này xác định giới hạn trên của bước thời gian dựa trên kích thước lưới không gian và vận tốc lan truyền sóng, nhằm đảm bảo thông tin số không truyền nhanh hơn vận tốc vật lý của ánh sáng. Khi bước thời gian thỏa mãn điều kiện ổn định, thuật toán tránh được hiện tượng bùng nổ sai số và bảo đảm sự hội tụ của nghiệm số.

Tại sao cần áp dụng phương pháp bước phân số cho phương trình Schrödinger phi tuyến?

Phương pháp bước phân số cho phép tách bài toán phức tạp thành hai giai đoạn giải quyết độc lập trong mỗi nửa bước thời gian. Giai đoạn phi tuyến được tính toán chính xác bằng biểu thức giải tích dựa trên bất biến cường độ, trong khi giai đoạn tuyến tính được tối ưu hóa bằng sơ đồ đối ngẫu bậc bốn, giúp duy trì năng lượng hệ thống với sai số dưới một phần triệu.

Lớp phối hợp lý tưởng trong mô phỏng hai chiều mang lại lợi ích gì?

Lớp phối hợp lý tưởng đóng vai trò như một môi trường hấp thụ sóng nhân tạo có trở kháng sóng ăn khớp hoàn hảo với miền tính toán bên trong. Cấu trúc này làm suy giảm biên độ sóng truyền vào biên và triệt tiêu phản xạ ngược trở lại với hệ số phản xạ nhỏ hơn 0,01%, khắc phục triệt để sự hạn chế về bộ nhớ không gian của máy tính.

Quy tắc lấy mẫu 10 điểm trên mỗi bước sóng được áp dụng như thế nào trong môi trường điện môi?

Quy tắc này yêu cầu kích thước mỗi ô lưới phải nhỏ hơn hoặc bằng một phần mười bước sóng ngắn nhất của phổ tín hiệu khảo sát. Khi sóng truyền từ chân không vào môi trường có hằng số điện môi bằng 50, vận tốc và bước sóng giảm đi khoảng 7 lần, do đó kích thước ô lưới phải được chia nhỏ tương ứng từ 7,5 centimet xuống còn 1 centimet để tránh méo dạng tín hiệu.

Kết luận

• Luận văn đã hệ thống hóa và làm sáng tỏ cơ sở toán học của hệ phương trình vi phân Maxwell và phương trình Schrödinger phi tuyến bậc ba.
• Thuật toán sai phân hữu hạn trong miền thời gian được xây dựng hoàn chỉnh cho các không gian một, hai và ba chiều kết hợp điều kiện biên hấp thụ Mur và lớp phối hợp lý tưởng.
• Đề xuất thành công sơ đồ bước phân số kết hợp Runge-Kutta từng phần đối ngẫu bậc bốn và sai phân trung tâm năm điểm giúp bảo toàn chính xác ba định luật bảo toàn tích phân của phương trình sóng phi tuyến.
• Kỹ thuật tối ưu hóa phương trình quan hệ khuếch tán chứng minh được hiệu quả vượt trội trong việc giảm thiểu sai số tán sắc số học trên 85%.
• Toàn bộ mô hình lý thuyết đã được kiểm chứng thực nghiệm bằng các chương trình mô phỏng số chi tiết trên ngôn ngữ MATLAB với độ ổn định cao.

Công trình đóng góp một công cụ tính toán mạnh mẽ cho việc phân tích sóng điện từ và sóng Soliton quang học. Trong lộ trình 1 đến 2 năm tiếp theo, hướng phát triển tự nhiên của đề tài là nâng cấp thuật toán lên các nền tảng tính toán song song đa luồng và mở rộng sang các hệ vật liệu quang phi tuyến dị hướng. Độc giả và các nhà nghiên cứu quan tâm có thể khai thác các kết quả và mã nguồn mô phỏng trong luận văn để ứng dụng vào công tác giảng dạy, nghiên cứu học thuật và phát triển công nghệ viễn thông hiện đại.

Trích đoạn nội dung tài liệu

Chương 1 KIẾN THỨC CƠ SỞ Trong chương này chúng tôi trình bày các kiến thức cơ bản của phương trình Maxwell và phương trình Schrödinger.1 Hệ phương trình Maxwell 1.1 Sơ lược về lịch sử các phương trình Maxwell Những phương trình Maxwell được nghiên cứu bởi James Clerk Maxwell, một nhà toán học và nhà vật lý người Scotland. Năm 1864, Maxwell trình bày lý thuyết hợp nhất giữa điện trường và từ trường trước Hiệp hội Hoàng gia Luân Đôn. Năm 1865, ông đưa ra một báo cáo đầy đủ cho lý thuyết trường điện từ, đặt nền tảng cho những thành tựu lớn về sau trong các lĩnh vực vật lý, viễn thông, và kỹ thuật điện tử. Ban đầu, Maxwell tổng quát hóa các định luật thực nghiệm do những người đi trước phát hiện ra: Định luật Gauss, định luật Faraday, định luật Ampere.

Kết quả của nghiên cứu này thể hiện qua 20 phương trình với 20 ẩn số. Các phương trình toán học này vẫn còn hết sức phức tạp và khó hiểu đến mức nó gần như bị lãng quên sau khi được giới thiệu. Mất hơn 20 năm sau đó, lý thuyết của Maxwell mới có thể đứng vững nhờ sự giúp đỡ của một nhóm nhỏ các nhà vật lý đam mê lý thuyết điện từ. Các nhà vật lý này là những người đã tìm kiếm các bằng chứng thực nghiệm để xác thực rằng ánh sáng được tạo thành bởi các sóng điện từ.

Và họ cũng là những người đã đưa ra các phương trình Maxwell mà ngày nay chúng ta đang dùng. Mối liên hệ Nguyễn Thị Kiều Ân 1 Khóa 2017-2019 Luận văn Thạc sĩ Chuyên ngành Toán Ứng dụng giữa điện trường và từ trường, cùng với tính chất sóng của ánh sáng và sự lan truyền của trường điện từ nói chung, được thu gọn trong bốn phương trình Maxwell dưới đây: ∇ · D = ρ, (1.4) ∂t Ý nghĩa của bốn phương trình Maxwell vừa nêu ra lần lượt là: Định luật Gauss cho trường điện, định luật Gauss cho trường từ, định luật Faraday, định luật Ampere. Ngoài bốn phương trình Maxwell cơ bản (1.4), còn cócác phương ~ D, trình diễn tả mối quan hệ giữa các đại lượng đặc trưng cho trường E, ~ B~ với các đại lượng đặc trưng cho tính chất của môi trường (µ, ε, σ), cụ thể: ~ = εE • Môi trường điện môi: D ~, • Môi trường điện dẫn: J~ = σ E ~, ~ = µH • Môi trường từ hóa: B ~.2 Phương trình Maxwell và sự truyền sóng trong các môi trường Bốn phương trình Maxwell gồm: Phương trình Maxwell-Gauss cho điện tích, phương trình Maxwell-Gauss cho từ trường, phương trình Maxwell- Faraday, phương trình Maxwell-Ampere. Để hiểu rõ hơn về mỗi phương trình, chúng ta có thể phân tích cụ thể như sau: Phương trình Maxwell-Gauss cho điện tích Phương trình Maxwell-Gauss được chỉnh sửa từ định lí Gauss cho điện tích.

Phương trình này mô tả liên hệ giữa thông lượng điện trường qua một Nguyễn Thị Kiều Ân 2 Khóa 2017-2019 Luận văn Thạc sĩ Chuyên ngành Toán Ứng dụng mặt kín và tổng điện tích chứa trong mặt kín đó. Dạng vi phân của phương trình Maxwell-Gauss là ~ = ρ.5) Phương trình (1.5) được viết ở dạng tích phân như sau I Z − D · dA = ρdV.6) S V Phương trình Maxwell-Gauss (1.6) cho thấy: Mật độ điện tích là nguồn của điện trường. Nói cách khác, sự hiện diện của điện tích (vế phải) sẽ gây nên một điện trường có điện cảm D ở vế trái. Phương trình Maxwell-Gauss cho từ trường Thông lượng của từ trường qua một mặt kín S luôn luôn bằng không và có dạng phương trình vi phân là ~ = 0.7) Phương trình (1.7) được viết ở dạng tích phân như sau I B · dS = 0.8) S Phương trình (1.8) chỉ ra sự không tồn tại của đơn cực từ.

Tương tự như điện tích điểm cho điện trường trong định luật Gauss, đơn cực từ là nguồn điểm của từ trường và nó luôn bằng không. Trong thực tế, nguồn của từ trường là các thanh nam châm. Một thanh nam châm là một lưỡng cực từ gồm cực nam và cực bắc. Khi ta cắt thanh nam châm ra làm hai, ta sẽ thu được hai lưỡng cực từ chứ không phải là hai cực nam và cực bắc riêng biệt.

Phương trình Maxwell-Faraday Phương trình Maxwell-Faraday hay định luật cảm ứng Faraday cho biết mối liên hệ biến thiên từ thông trong diện tích mặt cắt của một vòng kín và điện trường cảm ứng dọc theo vòng đó. Phương trình Maxwell-Faraday dạng vi phân là ∂B ∇×E =− .9) ∂t Nguyễn Thị Kiều Ân 3 Khóa 2017-2019 Luận văn Thạc sĩ Chuyên ngành Toán Ứng dụng Phương trình (1.9) được viết ở dạng tích phân như sau dΦB I E · ds = − , S dt dΦB với E là điện trường cảm ứng, ds là vi phân của vòng kín S , và là biến dt thiên từ thông. Phương trình Maxwell-Ampere Phương trình Maxwell-Ampere cho biết sự lan truyền từ trường trong mạch kín với dòng điện đi qua đoạn mạch ∂D ∇×H = + J.1: Dòng điện dịch sinh ra từ trường. Sự truyền sóng trong môi trường điện môi Để mô phỏng sự truyền sóng trong môi trường khác môi trường chân không, ta thêm hằng số điện môi tương đối εr vào phương trình Maxwell ∂E 1 = ∇ × H, (1.

∂t µ0 Phương trình (1.10) mô tả sự tương tác của sóng điện trường trong các vật liệu điện môi. Chương trình fdtd1dielectric.m ở chương 3 sẽ mô phỏng cho phương trình (1. Nguyễn Thị Kiều Ân 4 Khóa 2017-2019 Luận văn Thạc sĩ Chuyên ngành Toán Ứng dụng Sự truyền sóng trong môi trường hao tổn điện môi Để thiết lập phương trình Maxwell mô tả sự truyền sóng trong môi trường hao tổn điện môi, chúng ta bắt đầu từ công thức Maxwell tổng quát mô tả sự truyền sóng trong môi trường có tính dẫn điện như sau: ∂E ε = ∇ × H − J, (1.11) ∂t ∂H 1 = − ∇ × E, ∂t µ0 trong đó J là mật độ dòng điện và có liên hệ với điện trường E qua công thức J = σE, (1.12) với σ là độ dẫn điện. Thay phương trình (1.12) vào phương trình (1.11) và chia hằng số điện môi [2], ta nhận được phương trình ∂E 1 σ = ∇×H − E.13) ∂t ε0 εr ε0 εr Phương trình (1.13) mô tả sự biến đổi của điện trường E theo thời gian trong môi trường có điện môi suy hao.

Trong thực tế, khi sóng điện trường truyền trong môi trường hao tổn điện môi, năng lượng sóng sẽ bị giảm nhanh chóng. Nguyễn Thị Kiều Ân 5 Khóa 2017-2019 Luận văn Thạc sĩ Chuyên ngành Toán Ứng dụng 1.2 Phương trình Schrödinger Trong phần này chúng tôi giới thiệu một số tính chất cơ bản của phương trình Schrödinger phi tuyến. Phương trình Schrödinger phi tuyến là một trong những phương trình đạo hàm riêng mô tả quá trình truyền sóng, có nhiều ứng dụng trong các lĩnh vực quang học và vật lý plasma được quan tâm trong thời gian gần đây. Phương trình này có một lớp nghiệm mô tả sự truyền tải của các sóng đơn (solitary wave) có biên độ và hình dạng không đổi trong quá trình truyền sóng và va chạm với nhau, gọi là các soliton.

Bên cạnh việc mô tả nhiều hiện tượng vật lý quan trọng trong sóng đơn, phương trình Schrödinger còn có nhiều tính chất toán học đáng chú ý. Phương trình này hoàn toàn khả tích và thuộc về phương trình vi phân lớp Hamil- tonian nên có vô số đại lượng bảo toàn. Nhờ những bất biến toán học này, phương trình Schrödinger bảo toàn điện tích, động lượng, năng lượng và các đại lượng khác với số hạng đạo hàm không gian bậc cao. Bằng phép chuyển đổi Legendre, bài toán Cauchy của phương trình Schrödinger có thể được đưa về các phương trình chính tắc Hamiltanion [12], [13].

Trong vật lý chất rắn, nhiều bài toán cần có một nghiệm chính xác của phương trình Schrödinger với hằng số Planck khá nhỏ. Vì vậy, một lược đồ hiệu quả để giải phương trình Schrödinger bán cổ điển (tức là, với hằng số Planck nhỏ) là vô cùng quan trọng. Thách thức tính toán này thúc đẩy Sheu và Le Lin phát triển một lược đồ sai phân ổn định giảm thiểu sai số khuếch tán để giải phương trình Schrödinger bán cổ điển. Chủ đề này cũng sẽ được thảo luận trong luận văn.

Mô tả phương trình và các tính chất toán học Phần này mô tả tính chất của phương trình Schrödinger khi được khuếch √ đại bởi hệ số ε, đồng thời trình bày quá trình tìm nghiệm của phương trình này theo thế năng V = 2 |ψ|2. Thêm vào đó, chúng tôi đi chứng minh điện tích được bảo toàn theo thời gian từ phương trình NLS. Phương trình sóng sau đây mô tả cơ học lượng tử phi thực tế của hạt Nguyễn Thị Kiều Ân 6 Khóa 2017-2019 Luận văn Thạc sĩ Chuyên ngành Toán Ứng dụng spinless khối lượng m chuyển động trong một trường chịu sự tác động của hàm thế năng V0 ~2 2 i~ψt = − O ψ + V0 (x, t) ψ.14) 2m Trong phương trình Schrödinger phụ thuộc thời gian (1.14), ~ biểu thị hằng số Planck và ψ là hàm sóng. Phương trình Schrödinger không thứ nguyên tương ứng được suy ra là   2 iψt + ψxx + V x, t, |ψ| ψ = 0, (1.

Bằng cách đổi biến từ ψ (x, t) sang u (x∗ , t∗ ), ta có thể viết lại phương trình (1.15) thành một dạng của phương trình Schrödinger bán cổ điển. Phương trình biến đổi này liên quan đến hằng số Planck ε, trong đó 0 < ε  1, như sau ε2  ∗ ∗ 2  iεut∗ + ux∗ x∗ + V x , t , |u| u = 0.16) 2 √ √ Trong phương trình (1. Thông qua ánh xạ từ (x, t) đến (x∗ , t∗ ), miền không gian đã tìm thấy được khuếch đại √ bởi hệ số ε. Phương trình Schrödinger được biểu thị bằng các tọa độ (x∗ , t∗ ) tạo điều kiện cho chúng ta giải số và nắm bắt các hiện tượng lan truyền sóng một cách tinh tế.

Dấu của thành phần phi tuyến V trong phương trình (1.15) tương ứng cho phương trình NLS hội tụ (focusing NLS) với V > 0 và phân kỳ (defocusing NLS) với V < 0. Phương trình (1.15) là một mô hình chung được sử dụng để mô tả sự phát triển của trường sóng trong môi trường khuếch tán phi tuyến. Việc mô phỏng sóng điện từ trong ống quang dẫn, sóng nước sâu, và sóng Langmuir trong các plasma liên quan đến việc giải phương trình NLS. Nhiều ứng dụng khác của phương trình NLS có thể được tìm thấy trong trích dẫn [15].

Trong nghiên cứu này, nghiệm của phương trình Schrödinger một chiều được tìm theo thế năng V = 2 |ψ|2. Từ đó ta thu được phương trình Schrödinger không thứ nguyên với số hạng phi tuyến như sau iψt + ψxx + 2 |ψ|2 ψ = 0.
