I. Khái Niệm Cơ Bản Về Phân Tích Không Gian Trạng Thái

Phân tích không gian trạng thái là một trong những phương pháp quan trọng nhất trong cơ điện tử hiện đại. Đây là một lớp mô hình được xác định bởi các phương trình dựa trên một nhóm các biến nội tại của hệ thống gọi là biến trạng thái. Mối liên hệ thiết yếu giữa kỹ sư và hệ thống dựa vào khả năng mô tả hệ thống theo cách thuận tiện để hiểu và xác định ứng xử của nó. Mô hình không gian trạng thái không phải là duy nhất vì nó có thể tuân theo nhiều mục đích khác nhau. Ví dụ, khi xử lý với động cơ điện, chúng ta có thể quan tâm đến quá trình biến đổi năng lượng cơ-điện hoặc mô hình hoá động cơ như một hệ thống nhiệt để nghiên cứu sự rung động. Sự lựa chọn các biến trạng thái là không duy nhất và phụ thuộc vào mục đích của mô hình.

1.1. Định Nghĩa Biến Trạng Thái

Biến trạng thái là các biến nội tại của hệ thống mà giá trị của chúng tại những khoảng thời gian tức thì nhất định xác định trạng thái hệ thống. Một tập biến trạng thái cho phép bất kỳ biến hệ thống nào cũng có thể được tính toán như một hàm của trạng thái hiện tại và các đầu vào hiện tại của hệ thống. Nếu biết trạng thái tại thời gian t, chúng ta có thể tính toán năng lượng chứa trong hệ thống tại thời điểm đó.

1.2. Vai Trò Của Mô Hình Trong Cơ Điện Tử

Trong lý thuyết hệ thống, mô hình đóng vai trò cơ bản vì cần thiết cho phân tích, tổng hợp và thiết kế tất cả các loại hệ thống. Các nguyên tắc đầu tiên, lý thuyết tín hiệu và toán học được kết hợp để tạo ra các phương pháp luận phong phú. Quá trình xây dựng mô hình tương tác qua lại và phụ thuộc vào chất lượng kết quả sử dụng trong ứng dụng riêng rẽ.

II. Mô Tả Không Gian Trạng Thái Cho Các Hệ Thống Thời Gian Liên Tục

Hệ thống động là các hệ thống mà ở đó các biến hệ thống phụ thuộc lẫn nhau không chỉ theo toán học mà còn theo cách mà chúng ta quan sát sự can thiệp của các hiệu ứng tích luỹ và tốc độ thay đổi. Các mô hình cho hệ thống thời gian liên tục được xây dựng trong miền thời gian liên tục, cho phép mô tả chi tiết các quá trình động trong cơ điện tử. Phương trình không gian trạng thái cho hệ thống liên tục được biểu diễn dưới dạng phương trình vi phân tuyến tính hoặc phi tuyến. Các biến trạng thái trong hệ thống liên tục biểu diễn các đại lượng vật lý như vị trí, vận tốc, dòng điện, điện áp và nhiệt độ. Phương pháp này cho phép phân tích chi tiết hành vi động của hệ thống và thiết kế các bộ điều khiển phù hợp.

2.1. Phương Trình Không Gian Trạng Thái Liên Tục

Mô tả không gian trạng thái cho hệ thống liên tục sử dụng các phương trình vi phân để biểu diễn mối quan hệ giữa biến trạng thái, đầu vào và đầu ra. Các phương trình này cho phép tính toán trạng thái tương lai dựa trên trạng thái hiện tại và các tín hiệu đầu vào. Đây là nền tảng để phân tích ổn định, điều khiển và dự báo hành vi của hệ thống cơ điện tử.

2.2. Ứng Dụng Trong Động Cơ Điện

Trong động cơ điện, phân tích không gian trạng thái cho phép mô tả chi tiết các quá trình chuyển đổi năng lượng. Các biến trạng thái như dòng điện, từ thông và vị trí góc được sử dụng để xây dựng mô hình toán học. Phương pháp này hỗ trợ thiết kế bộ điều khiển tối ưu để điều khiển tốc độ và mômen xoắn của động cơ.

III. Hệ Thống Thời Gian Rời Rạc Và Dữ Liệu Lấy Mẫu

Mô tả không gian trạng thái cho hệ thống thời gian rời rạc và dữ liệu lấy mẫu rất quan trọng trong các ứng dụng cơ điện tử số hiện đại. Khi các hệ thống liên tục được điều khiển bằng vi xử lý hoặc bộ điều khiển kỹ thuật số, chúng ta cần chuyển đổi mô hình liên tục thành mô hình rời rạc. Hệ thống rời rạc sử dụng các phương trình sai phân thay vì phương trình vi phân. Các biến trạng thái được cập nhật tại các khoảng thời gian lấy mẫu cụ thể. Phương pháp này cho phép mô tả chính xác hành vi của các hệ thống hỗn hợp (liên tục-rời rạc) và tối ưu hoá hiệu năng điều khiển số.

3.1. Phương Trình Sai Phân Trong Hệ Rời Rạc

Phương trình sai phân là công cụ chủ yếu để mô tả hệ thống rời rạc. Chúng biểu diễn mối quan hệ giữa biến trạng thái tại các thời điểm lấy mẫu liên tiếp. Quá trình rời rạc hoá từ hệ thống liên tục sang hệ thống rời rạc phụ thuộc vào chu kỳ lấy mẫu. Điều này quan trọng để đảm bảo độ chính xác và ổn định của hệ thống điều khiển số.

3.2. Ứng Dụng Trong Điều Khiển Số

Trong điều khiển số, phân tích không gian trạng thái rời rạc cho phép thiết kế các bộ điều khiển kỹ thuật số hiệu quả. Các bộ quan sát trạng thái và phản hồi trạng thái được thực hiện trên các hệ thống rời rạc. Phương pháp này hỗ trợ việc cài đặt các thuật toán điều khiển phức tạp trên vi xử lý và các bộ điều khiển lập trình.

IV. Thuộc Tính Hệ Thống Và Ứng Dụng Thực Tế

Các thuộc tính của hệ thống được xác định thông qua phân tích không gian trạng thái bao gồm tính ổn định, tính điều khiển và tính quan sát được. Các bộ quan sát trạng thái được sử dụng để ước lượng các trạng thái không thể đo được trực tiếp. Phản hồi trạng thái cho phép thiết kế các bộ điều khiển với hiệu năng vượt trội. Phân tích không gian trạng thái cung cấp công cụ mạnh mẽ để phân tích và tổng hợp các hệ thống cơ điện tử phức tạp. Ứng dụng thực tế bao gồm điều khiển động cơ, robot, hệ thống năng lượng tái tạo và các thiết bị công nghiệp hiện đại. Phương pháp này giúp tối ưu hoá hiệu năng, tiết kiệm năng lượng và cải thiện độ tin cậy của hệ thống.

4.1. Bộ Quan Sát Trạng Thái Và Phản Hồi Trạng Thái

Bộ quan sát trạng thái là các thiết bị hoặc thuật toán cho phép ước lượng toàn bộ véctơ trạng thái từ các đầu vào và đầu ra có sẵn. Phản hồi trạng thái sử dụng thông tin trạng thái để tính toán tín hiệu điều khiển tối ưu. Kỹ thuật này cho phép đạt được hiệu năng điều khiển cao và ổn định hệ thống.

4.2. Ứng Dụng Trong Cơ Điện Tử Thực Tế

Phân tích không gian trạng thái được ứng dụng rộng rãi trong điều khiển động cơ kỳ dị, robot tự động, hệ thống năng lượng tái tạo và các thiết bị công nghiệp. Phương pháp này cho phép thiết kế bộ điều khiển hiệu quả, tối ưu hoá chi phí năng lượng và cải thiện độ tin cậy. Các ứng dụng thực tế chứng minh tính hiệu quả và tính thực tiễn của phân tích không gian trạng thái trong cơ điện tử hiện đại.

Trích đoạn nội dung tài liệu

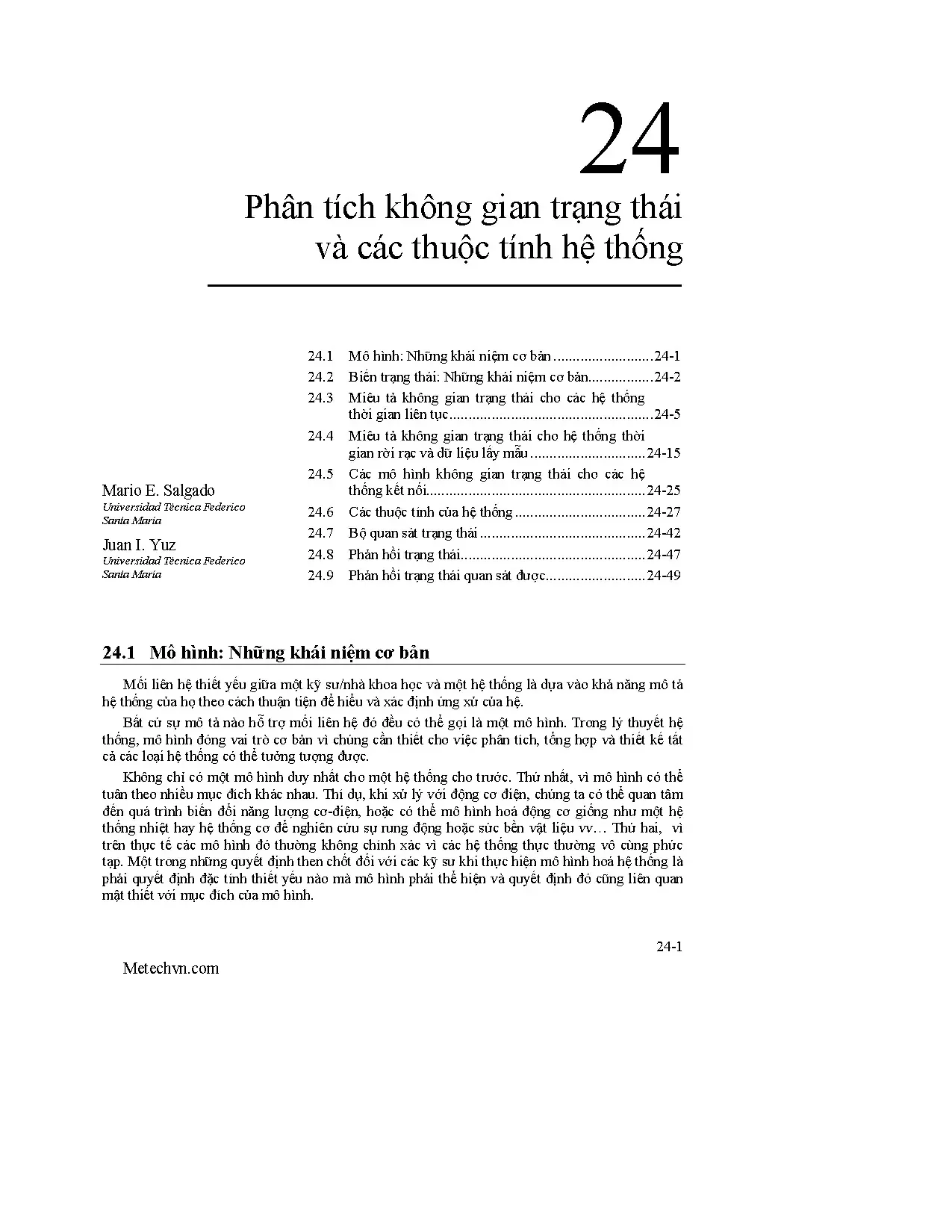

Phân tích không gian trạng thái 24 và các thuộc tính hệ thống 24.1 Mô hình: Những khái niệm cơ bản .2 Biến trạng thái: Những khái niệm cơ bản.3 Miêu tả không gian trạng thái cho các hệ thống thời gian liên tục.4 Miêu tả không gian trạng thái cho hệ thống thời gian rời rạc và dữ liệu lấy mẫu .5 Các mô hình không gian trạng thái cho các hệ Mario E. Salgado thống kết nối.24-25 Universidad Técnica Federico 24.6 Các thuộc tính của hệ thống .7 Bộ quan sát trạng thái. Yuz Universidad Técnica Federico 24.8 Phản hồi trạng thái.9 Phản hồi trạng thái quan sát được.1 Mô hình: Những khái niệm cơ bản Mối liên hệ thiết yếu giữa một kỹ sư/nhà khoa học và một hệ thống là dựa vào khả năng mô tả hệ thống của họ theo cách thuận tiện để hiểu và xác định ứng xử của hệ. Bất cứ sự mô tả nào hỗ trợ mối liên hệ đó đều có thể gọi là một mô hình.

Trong lý thuyết hệ thống, mô hình đóng vai trò cơ bản vì chúng cần thiết cho việc phân tích, tổng hợp và thiết kế tất cả các loại hệ thống có thể tưởng tượng được. Không chỉ có một mô hình duy nhất cho một hệ thống cho trước. Thứ nhất, vì mô hình có thể tuân theo nhiều mục đích khác nhau. Thí dụ, khi xử lý với động cơ điện, chúng ta có thể quan tâm đến quá trình biến đổi năng lượng cơ-điện, hoặc có thể mô hình hoá động cơ giống như một hệ thống nhiệt hay hệ thống cơ để nghiên cứu sự rung động hoặc sức bền vật liệu vv… Thứ hai, vì trên thực tế các mô hình đó thường không chính xác vì các hệ thống thực thường vô cùng phức tạp.

Một trong những quyết định then chốt đối với các kỹ sư khi thực hiện mô hình hoá hệ thống là phải quyết định đặc tính thiết yếu nào mà mô hình phải thể hiện và quyết định đó cũng liên quan mật thiết với mục đích của mô hình.com Sổ tay Cơ điện tử Lý thuyết này hỗ trợ việc mô hình hoá là bởi bản thân nó là một lĩnh vực rộng lớn, ở đó những nguyên tắc đầu tiên, lý thuyết tín hiệu, toán học và công cụ số được kết hợp theo nhiều cách khác nhau để tạo ra các phương pháp luận phong phú. Một mô hình hiếm khi được xây dựng chỉ theo một hướng, quá trình xây dựng mô hình thường xuyên tương tác qua lại với nhau và các tiến trình của nó phụ thuộc vào chất lượng kết quả thu được khi sử dụng mô hình trong một ứng dụng riêng rẽ. Các tương tác cũng có thể bao gồm việc thay đổi trong phương pháp luận của việc mô hình hoá. Trong chương này, chúng ta sẽ giải quyết với một lớp các mô hình đặc biệt để miêu tả các hệ thống động.

Hệ thống động là các hệ thống mà ở đó các biến hệ thống đều phụ thuộc lẫn nhau không chỉ theo toán học mà còn theo cách mà ở đó chúng ta quan sát sự can thiệp của các hiệu ứng tích luỹ và tốc độ thay đổi. Các mô hình cho hệ thống động có thể được xây dựng trong miền thời gian liên tục, rời rạc hoặc trong cấu trúc thời gian liên tục-rời rạc(đối với các hệ thống hỗn hợp, các hệ thống lấy mẫu).Chúng ta sẽ đề cập đến cả ba trường hợp đó. Ở đây chúng ta sẽ nhấn mạnh vào các khái niệm, những thuộc tính cơ bản, các giải thích vật lý và các ví dụ. Chúng ta cũng sẽ không đi sâu vào việc chứng minh và cũng không phát triển các lý thuyết phức tạp cho người đọc dễ hiểu.

Bạn đọc có thể tìm hiểu sâu về lý thuyết thông qua các tài liệu [6, 8, 10-14].2 Biến trạng thái: Những khái niệm cơ bản Giới thiệu Một trong những lớp mô hình được sử dụng thường xuyên nhất là những mô hình được xác định bởi các phương trình dựa trên một nhóm các biến nội tại của hệ thống. Những biến nội tại đó được hiểu là các biến trạng thái. Giá trị của chúng tại những khoảng thời gian tức thời nhất định được hiểu như trạng thái hệ thống, mặc dù chúng ta thường diễn đạt biến hệ thống và trạng thái hệ thống theo nghĩa giống nhau. Định nghĩa trên trở nên không rõ ràng khi nó được đặt vào một tập biến hệ thống cụ thể.

Đặc điểm nổi bật của một tập biến trạng thái được làm rõ trong định nghĩa sau: Một tập biến trạng thái của hệ thống cho trước là một tập biến nội tại, do đó bất kỳ một biến hệ thống nào cũng có thể được tính toán như một hàm của trạng thái hiện tại và các đầu vào hiện tại và tương lai của hệ thống. Trong định nghĩa này, chúng tôi muốn nhấn mạnh ý nghĩa vật lý của các biến trạng thái. Tuy nhiên, cũng có thể có thêm những định nghĩa trừu tượng khác. Định nghĩa này cũng ngụ ý rằng nếu chúng ta biết trạng thái tại thời gian t chúng ta có thể tính toán được năng lượng chứa trong hệ thống tại thời điểm đó.

Năng lượng chứa trong hệ thống phụ thuộc vào một số biến hệ thống (tốc độ, điện áp, dòng điện, vị trí, nhiệt độ, áp suất…) và tất cả chúng, theo định nghĩa, đều có thể được tính toán từ trạng thái hệ thống. Định nghĩa trên gợi ý rằng có thể nghĩ về trạng thái theo một cách tổng quát hơn: các biến trạng thái có thể được chọn như một hàm (vd: một tổ hợp tuyến tính) của các biến nội tại của hệ thống. Sự tổng quát hoá này sẽ tạo nên một số khoảng cách giữa trạng thái và giải thích vật lý của nó. Tuy nhiên, cũng có thuận lợi khi tạo ra cấu trúc tổng quát hơn đó.

Nó cũng làm rõ thêm: sự lựa chọn các biến trạng thái là không duy nhất. Một quan sát quan trọng khác là thời gian tiến triển của trạng thái, bản thân biểu đồ trạng thái có thể được tính toán từ giá trị hiện tại của trạng thái và các đầu vào hiện tại và tương lai. Vì vậy các mô hình liên quan đều là phương trình vi phân bậc một (thời gian liên tục) hoặc phương trình sai phân một bước (thời gian rời rạc). Các mô hình không gian trạng thái cơ bản 24-2 Phân tích không gian trạng thái với các thuộc tính hệ thống Nếu chúng ta biểu diễn x là vector tương ứng với một biến trạng thái riêng, dạng tổng quát của mô hình biến trạng thái là như sau: Đối với hệ thống thời gian liên tục: dx  F(x(t ), u(t ), t ) (24.2) trong đó u(t) là vector đầu vào và y(t) là vector đầu ra của hệ thống.

Đối với các hệ thống thời gian rời rạc: x[t + 1] = Fd (x[t ], u[t ], t ) (24.4) tương tự như trường hợp thời gian liên tục, u[t] là vector đầu vào và y[t] là vector đầu ra của hệ thống. Chú ý rằng, trong suốt chương này chúng ta sẽ sử dụng ký hiệu t để biểu diễn thời gian liên tục và rời rạc nhưng sự chỉ sử dụng [ và ] đối với thời gian rời rạc. Để có được cái nhìn sơ bộ ban đầu về khái niệm không gian trạng thái, ta xem ví dụ sau: Ví dụ 24.1, một ngoại lực f(t) được đặt vào hệ khối lượng-lò xo. Vị trí d(t) được đo tương đương với vị trí khối lượng khi lò xo ở trạng thái tự do không có ngoại lực tác động.

Sự dịch chuyển của khối lượng bị cản lại bởi lực ma sát trượt tỉ lệ với tốc độ của vật nặng v(t). Chúng ta đã biết rằng để tính toán vị trí và tốc độ vật nặng chúng ta phải biết tốc độ ban đầu của vật nặng và lực kéo ban đầu của lò xo. Vì vậy vectơ trạng thái phải có hai thành phần, ví dụ x(t) = [x1(t) x2(t)]T, và một lựa chọn trạng thái ban đầu là: x1 (t )  d (t ) (24.6) Với lựa chọn này có thể áp dụng định luật Newton để có được: dv(t ) f (t )  M  Kd (t )  Dv (t )  M x 2 (t )  Kx1 (t )  Dx2 (t ) (24.7) dt trong đó D là hằng số tỉ lệ ma sát nhớt. Chúng ta có phương trình trạng thái như sau: x1 (t )  x2 (t ) (24.9) M M M 24-3 Sổ tay Cơ điện tử HÌNH 24.1 Hệ cơ Ta cũng thấy năng lượng w(t) được lưu giữ trong hệ thống được đưa ra bởi: 1 1 w(t)  K ( d (t ))2  M (v(t ))2  x (t )T Lx(t ) (24.10) 2 2 K M trong đó  là ma trận đường chéo:  =diag , 2 2 Cuối cùng, tính không duy nhất của vector trạng thái có thể được đánh giá nếu thay vì các lựa chọn được tạo ra theo (24.8) ta chọn trạng thái mới x (t ) liên quan với x(t) bởi một ma trận không suy biến: x (t )   x (t ) (24.11) Vấn đề này sẽ được đề cập chi tiết ở phần “Biến đổi trạng thái tương đương”.

Tín hiệu và miêu tả không gian trạng thái Không gian trạng thái cũng có thể được sử dụng để miêu tả nhiều loại tín hiệu bằng cách sử dụng mô hình có dạng: dx(t )  Ax(t ), y(t) = Cx(t ) đối với các tín hiệu thời gian liên tục (24.12) dt x[t +1]= A q x  t  , y  t   Cq x  t  cho những tín hiệu thời gian rời rạc (24.13) Để minh hoạ ý tưởng này, chúng ta xét tín hiệu thời gian liên tục có dạng: f(t) = 2 + 4cos(5t) – sin(5t) (24.14) tín hiệu này có thể được giải thích như là nghiệm của phương trình vi phân thuần nhất: d 2 f (t ) df (t ). nếu ta chọn như biến trạng thái, x1 (t )  f (t ), x2 (t )  f (t ) và x3 (t )  f (t ) , thì mô hình không gian trạng thái cho tín hiệu này là: 0 1 0 dx(t )     0 0 1   x(t ), y (t )  1 0 0 x(t) (24.16) dy    0 25 0  24-4 Phân tích không gian trạng thái với các thuộc tính hệ thống Theo cách dùng này của mô hình không gian trạng thái, các biến trạng thái không có ý nghĩa vật lý cụ thể. Tuy nhiên, miêu tả này đặc biệt có ích trong lý thuyết khôi phục tín hiệu và khi xử lý nhiễu khi tổng hợp hệ thống điều khiển.3 Miêu tả không gian trạng thái cho các hệ thống thời gian liên tục Phần này giới thiệu mô tả không gian trạng thái cho hệ thống thời gian liên tục. Phân tích tập trung vào lớp các hệ thống tuyến tính và bất biến.
