I. Tổng Quan Nhận Dạng Chỗ Đỗ Xe Ô Tô Bằng Camera

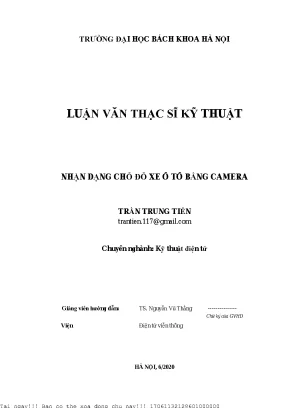

Trong bối cảnh đô thị hóa nhanh chóng, việc quản lý bãi đỗ xe trở thành một vấn đề cấp thiết. Các phương pháp truyền thống thường gặp nhiều hạn chế, từ tốn kém chi phí đến thiếu hiệu quả trong việc cung cấp thông tin chính xác cho người lái xe. Luận văn thạc sĩ này tập trung vào giải pháp nhận dạng chỗ đỗ xe ô tô bằng camera, một hướng đi đầy tiềm năng để tối ưu hóa việc quản lý bãi đỗ. Phương pháp này hứa hẹn tiết kiệm thời gian tìm kiếm, điều hành giao thông hiệu quả, và mang lại sự thuận tiện cho người sử dụng. Luận văn xem xét các công cụ cần thiết cho xử lý ảnh, một số thuật toán xử lý ảnh cơ bản và phân tích mức độ cần thiết của luận văn đối với toàn bộ hệ thống quản lý bãi đỗ xe. Kết quả của luận văn là đánh giá độ chính xác nhận dạng của phương án xác định vị trí ô đỗ xe. "Luận văn này thực hiện thử nghiệm chương trình xác định các vị trí ô đỗ xe trong bãi đỗ, nhằm phục vụ cho hệ thống quản lý bãi đỗ xe sử dụng camera dựa trên mạng nơ-ron tích chập."
1.1. Tầm quan trọng của hệ thống đỗ xe thông minh hiện nay
Mật độ xe ô tô tăng cao ở các đô thị lớn dẫn đến nhu cầu bức thiết về các bãi đỗ xe hiệu quả. Hệ thống đỗ xe thông minh giúp giải quyết vấn đề này bằng cách cung cấp thông tin về số lượng và vị trí chỗ đỗ còn trống, giảm thiểu thời gian tìm kiếm cho người lái xe. Điều này không chỉ mang lại sự thuận tiện mà còn góp phần giảm ùn tắc giao thông và ô nhiễm môi trường. Phát triển hệ thống quản lý, nhận diện chỗ đỗ xe ô tô là thật sự cần thiết bởi các lợi ích: tiết kiệm thời gian, điều hành phương tiện lưu thông dễ dàng, thuận tiện cho người sử dụng.
1.2. Ưu điểm của việc sử dụng camera trong quản lý bãi đỗ xe
So với các phương pháp khác như cảm biến mặt đất hay cổng tự động, việc sử dụng camera IP mang lại nhiều ưu điểm vượt trội. Một camera có thể giám sát diện rộng khu vực bãi đỗ, giảm thiểu chi phí lắp đặt và bảo trì. Thi công đơn giản không ảnh hưởng nhiều đến môi trường. Thêm vào đó, dữ liệu hình ảnh thu được có thể được sử dụng cho nhiều mục đích khác nhau, chẳng hạn như giám sát an ninh hoặc phân tích lưu lượng xe. “Phương pháp này có ưu điểm là ta có thể giám sát diện rộng khu vực bãi đỗ xe chỉ với một camera”.
II. Vấn Đề Thách Thức Trong Nhận Dạng Chỗ Đỗ Xe Ô Tô
Mặc dù đầy hứa hẹn, việc triển khai hệ thống nhận dạng chỗ đỗ xe ô tô bằng camera cũng đối mặt với nhiều thách thức. Điều kiện ánh sáng thay đổi, thời tiết xấu, góc nhìn của camera, và sự đa dạng của các loại xe có thể ảnh hưởng đến độ chính xác nhận dạng. Các thuật toán xử lý ảnh cần phải đủ mạnh mẽ để vượt qua những khó khăn này. Thêm vào đó, việc xây dựng một hệ thống ổn định và đáng tin cậy đòi hỏi sự kết hợp hài hòa giữa phần cứng (camera, bộ xử lý) và phần mềm (thuật toán, giao diện người dùng). Bài toán đặt ra là xây dựng một hệ thống quản lý bãi đỗ xe ngoài trời tự động và ít có sự quản lý của con người. Hệ thống này có thể thông tin kịp thời cho người lái xe về vị trí bãi đỗ cũng như số lượng hay vị trí cụ thể của từng ô đỗ còn trống ở trong bãi.
2.1. Các yếu tố ảnh hưởng đến độ chính xác của hệ thống
Nhiều yếu tố có thể làm giảm độ chính xác nhận dạng của hệ thống, bao gồm ánh sáng yếu, bóng đổ, mưa, tuyết, và sự che khuất của các vật thể khác. Hơn nữa, sự khác biệt về kích thước, hình dạng, và màu sắc của các loại xe cũng có thể gây khó khăn cho quá trình nhận dạng biển số xe. "Ảnh từ camera cần có độ phân giải cao để hỗ trợ việc nhận diện ô tô tại vị trí đỗ. Camera cần hỗ trợ các chuẩn như USB, HDMI và cho phép truy cập theo địa chỉ IP."
2.2. Khó khăn trong việc xử lý dữ liệu hình ảnh lớn và thời gian thực
Hệ thống nhận dạng chỗ đỗ xe cần xử lý một lượng lớn dữ liệu hình ảnh từ camera một cách liên tục. Việc đảm bảo thời gian thực là rất quan trọng để cung cấp thông tin cập nhật cho người lái xe. Điều này đòi hỏi các thuật toán xử lý ảnh phải được tối ưu hóa để đạt được tốc độ xử lý cao, đồng thời vẫn duy trì độ chính xác. Để phân loại vị trí đỗ dựa vào ảnh chụp bãi đỗ, hệ thống cần một thuật toán xử lý ảnh hiệu quả. Có nhiều thuật toán được sử dụng cho công việc này như Background Subtraction, Color-based SVM (Support Vector Machine), …
III. Phương Pháp Nhận Dạng Chỗ Đỗ Xe Sử Dụng Thị Giác Máy Tính
Luận văn này tập trung vào phương pháp sử dụng thị giác máy tính (Computer Vision) để giải quyết bài toán nhận dạng chỗ đỗ xe. Phương pháp này bao gồm các bước chính: thu thập hình ảnh từ camera, tiền xử lý ảnh (loại bỏ nhiễu, tăng cường độ tương phản), phát hiện các đặc trưng quan trọng (ví dụ: các điểm mốc, đường viền của xe), và phân loại trạng thái của chỗ đỗ (trống hoặc có xe). Mạng nơ-ron tích chập (Convolutional Neural Network - CNN) đóng vai trò quan trọng trong việc phân loại, với khả năng học các đặc trưng phức tạp từ dữ liệu hình ảnh. Mục tiêu của luận văn: - Thực hiện đánh dấu các điểm mốc trên hiện trường, sử dụng các hình ảnh được chụp từ camera, viết chương trình tính toán xác định tọa độ các vị trí đỗ xe ô tô sử dụng các điểm mốc đã đánh dấu.
3.1. Ứng dụng thuật toán Canny Edge Detection trong phát hiện biên
Thuật toán Canny Edge Detection được sử dụng để phát hiện các đường viền của xe và các điểm mốc trong hình ảnh. Các đường viền này cung cấp thông tin quan trọng về hình dạng và vị trí của các đối tượng, giúp cho việc phân loại trở nên chính xác hơn. Thuật toán Canny Edge Detection có ưu điểm là khả năng loại bỏ nhiễu tốt và độ chính xác cao. Nghiên cứu phần mềm, thư viện và các thuật toán thích hợp cho phép nhận dạng mốc trong ảnh, căn chỉnh ảnh và cắt ảnh.
3.2. Sử dụng thuật toán Morphological Transform để loại bỏ nhiễu
Nhiễu trong hình ảnh có thể gây ảnh hưởng đến độ chính xác nhận dạng. Thuật toán Morphological Transform được sử dụng để loại bỏ nhiễu và làm mịn hình ảnh, giúp cho các thuật toán phát hiện đặc trưng hoạt động hiệu quả hơn. Morphological Transform bao gồm các phép toán như erosion (xói mòn) và dilation (giãn nở), được áp dụng để loại bỏ các vùng nhỏ và kết nối các vùng gần nhau.Hình 7: Hình ảnh loại bỏ nhiễu bằng Morphological Transform .
IV. Xây Dựng Mô Hình Nhận Dạng Chỗ Đỗ Xe Bằng Deep Learning CNN
Luận văn sử dụng học sâu (Deep Learning), cụ thể là mạng nơ-ron tích chập (CNN), để xây dựng mô hình nhận dạng chỗ đỗ xe. Mô hình CNN được huấn luyện trên một bộ dữ liệu lớn các hình ảnh chỗ đỗ xe, với các nhãn tương ứng (trống hoặc có xe). Sau khi huấn luyện, mô hình có khả năng tự động trích xuất các đặc trưng quan trọng từ hình ảnh và phân loại trạng thái của chỗ đỗ với độ chính xác cao. Để giám sát trạng thái bãi đỗ xe, ta lựa chọn thuật toán phân loại ảnh dựa vào mạng nơ-ron tích chập CNN. Convolutional Neural Network (CNN – Mạng nơ-ron tích chập) là một trong những mô hình Deep Learning tiên tiến.
4.1. Thu thập và chuẩn bị dữ liệu huấn luyện mô hình CNN
Việc thu thập và chuẩn bị dữ liệu là một bước quan trọng trong quá trình xây dựng mô hình CNN. Dữ liệu huấn luyện cần phải đa dạng, bao gồm các hình ảnh chỗ đỗ xe trong các điều kiện ánh sáng, thời tiết, và góc nhìn khác nhau. Dữ liệu cũng cần được gán nhãn chính xác để đảm bảo độ chính xác nhận dạng của mô hình. "Xây dựng bộ ảnh chuẩn tại các bãi đỗ xe trong khuôn viên trường Đại học Bách Khoa Hà Nội. Bộ ảnh cần phải đa dạng cả về góc máy lẫn điều kiện ánh sáng, thời tiết."
4.2. Thiết kế và huấn luyện mạng CNN cho bài toán nhận dạng
Việc thiết kế mạng CNN đòi hỏi sự cân nhắc kỹ lưỡng về kiến trúc, số lượng lớp, và các tham số khác. Mạng CNN cần phải đủ phức tạp để học các đặc trưng quan trọng từ hình ảnh, nhưng cũng cần phải đủ đơn giản để tránh overfitting (học thuộc lòng dữ liệu huấn luyện). Quá trình huấn luyện bao gồm việc điều chỉnh các tham số của mạng CNN để tối ưu hóa độ chính xác nhận dạng trên dữ liệu huấn luyện. "Mạng CNN được sử dụng cần có số lượng tham số nhỏ để có thể triển khai lên phần cứng với dung lượng hạn chế".
V. Ứng Dụng Thực Tế Kết Quả Nghiên Cứu Nhận Dạng Chỗ Đỗ Xe
Luận văn đã triển khai thử nghiệm hệ thống nhận dạng chỗ đỗ xe bằng camera tại một bãi đỗ xe thực tế. Kết quả cho thấy hệ thống đạt được độ chính xác nhận dạng cao, giúp người lái xe dễ dàng tìm kiếm chỗ đỗ còn trống. Hệ thống cũng cung cấp thông tin hữu ích cho người quản lý bãi đỗ xe, giúp họ quản lý hiệu quả hơn. Hệ thống đã được chạy thử trên thực tế và cho kết quả độ chính xác là 92.5% số lượng ảnh nhận diện đủ 4 điểm mốc, còn lại là số lượng ảnh chỉ nhận diện được 3 điểm mốc trên tổng 67 ảnh đầu vào, tất cả đều được xử lý thành công trong bộ dữ liệu ảnh.
5.1. Đánh giá hiệu năng hệ thống trong các điều kiện khác nhau
Hiệu năng của hệ thống được đánh giá trong các điều kiện ánh sáng, thời tiết, và góc nhìn khác nhau. Kết quả cho thấy hệ thống vẫn duy trì được độ chính xác nhận dạng cao trong hầu hết các điều kiện, chứng tỏ tính ổn định và đáng tin cậy của hệ thống. Đánh giá hiệu năng hệ thống là một yếu tố quan trọng giúp xác định khả năng ứng dụng thực tế của hệ thống.
5.2. Thiết kế giao diện người dùng thân thiện và dễ sử dụng
Giao diện người dùng đóng vai trò quan trọng trong việc truyền tải thông tin đến người lái xe. Giao diện cần phải thân thiện, dễ sử dụng, và cung cấp thông tin rõ ràng về vị trí và trạng thái của các chỗ đỗ xe. Một giao diện tốt sẽ giúp người lái xe tiết kiệm thời gian và giảm bớt căng thẳng trong quá trình tìm kiếm chỗ đỗ. Luận văn xây dựng một giao diện thân thiện với người dùng và cho phép áp dụng thiết kế trên với nhiều bãi đỗ khác nhau mà không cần phải đi sâu vào trong code hay phải sử dụng phần mềm bên ngoài.
VI. Kết Luận Hướng Phát Triển Tương Lai Của Hệ Thống
Luận văn đã trình bày một phương pháp hiệu quả để nhận dạng chỗ đỗ xe bằng camera, sử dụng thị giác máy tính và học sâu. Hệ thống đã được chứng minh là có độ chính xác nhận dạng cao và có tiềm năng ứng dụng rộng rãi trong thực tế. Trong tương lai, hệ thống có thể được cải tiến để hoạt động tốt hơn trong các điều kiện khó khăn hơn và tích hợp với các hệ thống quản lý giao thông thông minh khác. Trong tương lai, nhóm nghiên cứu sẽ thử nghiệm trên bộ dữ liệu lớn hơn, có thể nhóm sẽ tăng kích thước các điểm mốc, thực hiện khảo sát màu xe tránh nhầm lẫn màu với các điểm mốc và có một vài lựa chọn khác cho các bãi đỗ xe với tính chất khác nhau… để giúp hệ thống nhận diện chính xác hơn.
6.1. Các phương pháp cải tiến độ chính xác và tốc độ xử lý
Để cải thiện độ chính xác nhận dạng, có thể sử dụng các thuật toán xử lý ảnh tiên tiến hơn, hoặc huấn luyện mô hình CNN trên một bộ dữ liệu lớn hơn và đa dạng hơn. Để tăng tốc độ xử lý, có thể tối ưu hóa mã nguồn và sử dụng các phần cứng mạnh mẽ hơn. Các phương pháp cải tiến liên tục là cần thiết để hệ thống luôn đáp ứng được yêu cầu thực tế.
6.2. Tích hợp IoT và các công nghệ mới trong quản lý bãi đỗ xe
Hệ thống nhận dạng chỗ đỗ xe có thể được tích hợp với Internet of Things (IoT) để tạo ra một hệ thống quản lý bãi đỗ xe thông minh toàn diện. Chẳng hạn, cảm biến có thể được sử dụng để phát hiện xe đến và đi, và thông tin này có thể được chia sẻ với người lái xe thông qua ứng dụng di động. Việc tích hợp các công nghệ mới sẽ giúp nâng cao hiệu quả và tiện ích của hệ thống. "Kết nối tới trạm xử lý tập trung qua các công nghệ truyền thông không dây - Hệ thống stand – alone, có kích thước nhỏ gọn, tiện lắp đặt và triển khai."
