Nghiên cứu về mòn trong máy công cụ và kết quả thực nghiệm

Nghiên cứu mòn ủa đường dẫn hướng máy tiện 1k62 trong điều kiện vận hành tại Việt Nam, cung cấp giải pháp nâng cao hiệu suất và độ bền.

• Trường học: Học viện Bách khoa Hà Nội
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Nghiên cứu về mòn trong máy công cụ: Phân tích và kết quả thực nghiệm
• Loại tài liệu: Luận văn
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ LÝ THUYẾT MẶT ĐƯỜNG DẪN HƯỚNG MÁY CÔNG CỤ
• 1.1. Một số khái niệm chung về ma sát
• 1.2. Yêu cầu kĩ thuật đường dẫn hướng máy công cụ
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP NGHIÊN CỨU VÀ THỰC NGHIỆM
• 2.1. Phương pháp nghiên cứu
• 2.2. Thiết kế thí nghiệm
• 3. CHƯƠNG 3: KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN
• 3.1. Kết quả thực nghiệm
• 3.2. Phân tích và thảo luận
• 4. CHƯƠNG 4: KẾT LUẬN VÀ KIẾN NGHỊ
• 4.1. Kết luận
• 4.2. Kiến nghị
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Mòn Máy Công Cụ Nghiên Cứu Phân Tích

Bài viết này cung cấp cái nhìn tổng quan về mòn máy công cụ, một vấn đề nghiêm trọng ảnh hưởng đến hiệu suất và tuổi thọ của máy móc. Chúng ta sẽ khám phá các loại mòn khác nhau, cơ chế mòn và các yếu tố ảnh hưởng mòn. Hiểu rõ về mòn máy công cụ là rất quan trọng để đưa ra các biện pháp bảo trì máy công cụ hiệu quả và kéo dài tuổi thọ máy công cụ. Theo tài liệu gốc, tác giả Nguyễn Văn Cảnh cam kết rằng các số liệu và kết quả thực nghiệm là hoàn toàn thực tế khách quan. Nghiên cứu này tập trung vào mòn đường dẫn hướng bàn xe dao máy tiện 1K62 trong điều kiện vận hành tại Việt Nam.

1.1. Các Yếu Tố Ảnh Hưởng Mòn Tác Động Từ Môi Trường

Môi trường làm việc có tác động đáng kể đến tốc độ mòn. Nhiệt độ cao, độ ẩm, sự hiện diện của các chất ăn mòn, và bụi bẩn đều có thể làm tăng tốc quá trình ăn mòn máy công cụ. Việc kiểm soát môi trường là một phần quan trọng của biện pháp phòng ngừa mòn. Sự lựa chọn vật liệu cũng đóng vai trò quan trọng. Ví dụ, theo tài liệu gốc, đường dẫn hướng máy tiện 1K62 thường bị mòn, gây sai số hình dạng hình học cho chi tiết gia công.

1.2. Cơ Chế Mòn Phổ Biến Ma Sát Ăn Mòn Hóa Học Mỏi

Có nhiều cơ chế mòn khác nhau, bao gồm mòn do ma sát, mòn do ăn mòn hóa học, mòn do va đập, và mòn do mỏi. Mòn do ma sát xảy ra khi hai bề mặt trượt lên nhau. Mòn do ăn mòn hóa học xảy ra do phản ứng hóa học giữa bề mặt và môi trường xung quanh. Mòn do va đập xảy ra khi bề mặt chịu tác động của lực va đập lặp đi lặp lại. Mòn do mỏi xảy ra do ứng suất lặp đi lặp lại. Hiểu rõ cơ chế mòn giúp lựa chọn dầu bôi trơn máy công cụ phù hợp.

II. Thách Thức Nghiên Cứu Mòn Máy Công Cụ Cách Giải Quyết

Nghiên cứu về mòn máy công cụ đặt ra nhiều thách thức. Việc đo lường tốc độ mòn đòi hỏi các phương pháp đo mòn chính xác và thiết bị đo mòn chuyên dụng. Việc mô hình hóa mòn cũng rất phức tạp, vì nó liên quan đến nhiều yếu tố khác nhau. Tuy nhiên, bằng cách sử dụng các công cụ và kỹ thuật tiên tiến, chúng ta có thể vượt qua những thách thức này và hiểu rõ hơn về mòn máy công cụ. Theo tài liệu gốc, cần xác định phương trình lượng mòn U của đường dẫn hướng bàn xe dao dọc theo chiều dài đường dẫn hướng tiện 1K62 trong điều kiện vận hành thực tế.

2.1. Phương Pháp Đo Mòn Độ Nhám Bề Mặt Thiết Bị Chuyên Dụng

Có nhiều phương pháp đo mòn khác nhau, bao gồm đo độ nhám bề mặt, đo khối lượng, và phân tích thành phần bề mặt. Đo độ nhám bề mặt có thể được sử dụng để đánh giá mức độ mòn bề mặt. Đo khối lượng có thể được sử dụng để xác định lượng vật liệu bị mất do mòn. Phân tích thành phần bề mặt có thể được sử dụng để xác định cơ chế mòn. Việc lựa chọn phương pháp đo mòn phù hợp phụ thuộc vào loại mòn và loại vật liệu.

2.2. Phần Mềm Mô Phỏng Mòn Dự Đoán Tuổi Thọ Linh Kiện

Phần mềm mô phỏng mòn có thể được sử dụng để dự đoán mòn và tuổi thọ của các bộ phận máy. Các phần mềm này sử dụng các mô hình toán học để mô tả quá trình mòn. Bằng cách nhập các thông số vận hành và vật liệu, người dùng có thể dự đoán mòn và đưa ra các quyết định bảo trì máy công cụ sáng suốt. Ví dụ, phần mềm có thể giúp xác định thời điểm cần thay thế một bộ phận trước khi nó bị hỏng.

III. Bí Quyết Giảm Thiểu Mòn Máy Công Cụ Top 3 Giải Pháp

Có nhiều cách để giảm thiểu mòn máy công cụ. Một trong những cách hiệu quả nhất là sử dụng dầu bôi trơn máy công cụ chất lượng cao. Dầu bôi trơn giúp giảm ma sát và bảo vệ bề mặt khỏi ăn mòn. Một cách khác là sử dụng lớp phủ chống mòn. Lớp phủ chống mòn tạo ra một lớp bảo vệ trên bề mặt, giúp giảm mòn và kéo dài tuổi thọ của bộ phận. Ngoài ra, việc thực hiện bảo trì máy công cụ định kỳ cũng rất quan trọng. Việc này giúp phát hiện và khắc phục các vấn đề trước khi chúng gây ra mòn nghiêm trọng.

3.1. Dầu Bôi Trơn Lựa Chọn Đúng Loại Thay Thế Định Kỳ

Việc lựa chọn dầu bôi trơn máy công cụ phù hợp là rất quan trọng. Có nhiều loại dầu bôi trơn khác nhau, mỗi loại được thiết kế cho các ứng dụng cụ thể. Chọn dầu bôi trơn có độ nhớt và tính năng phù hợp với điều kiện vận hành của máy. Thay thế dầu bôi trơn định kỳ để đảm bảo hiệu quả bôi trơn tốt nhất. Theo tài liệu gốc, điều kiện bôi trơn xấu có thể làm tăng tốc độ mòn.

3.2. Phủ Chống Mòn Tăng Khả Năng Chống Mòn Bề Mặt

Phủ chống mòn là một phương pháp hiệu quả để tăng khả năng chống mòn của bề mặt. Có nhiều loại lớp phủ chống mòn khác nhau, bao gồm lớp phủ cứng, lớp phủ mềm, và lớp phủ composite. Việc lựa chọn lớp phủ chống mòn phù hợp phụ thuộc vào loại mòn và loại vật liệu. Các lớp phủ thường được sử dụng là TiN, CrN và DLC.

3.3. Bảo Trì Định Kỳ Phát Hiện Sớm Ngăn Ngừa Mòn Nghiêm Trọng

Bảo trì máy công cụ định kỳ là rất quan trọng để đảm bảo hiệu suất và tuổi thọ của máy. Việc kiểm tra và thay thế các bộ phận hao mòn giúp ngăn ngừa mòn nghiêm trọng và giảm thiểu thời gian ngừng hoạt động. Bảo trì bao gồm kiểm tra độ nhám bề mặt, kiểm tra các chi tiết máy, thay thế dầu và mỡ bôi trơn.

IV. Kết Quả Thực Nghiệm Mòn Phân Tích Mòn Bàn Xe Dao Máy Tiện

Nghiên cứu thực nghiệm về mòn bàn xe dao của máy tiện 1K62 cho thấy sự phân bố mòn không đồng đều trên bề mặt đường dẫn hướng. Phân tích mòn cho thấy mòn tập trung ở các vị trí chịu tải trọng cao và ma sát lớn. Kết quả thực nghiệm mòn cung cấp thông tin quan trọng để cải thiện thiết kế và quy trình bảo trì máy công cụ. Theo tài liệu gốc, tác giả thực hiện đo mòn đường dẫn hướng bàn xe dao máy tiện 1K62 tại phòng thí nghiệm máy công cụ 108-C8, Bô môn Máy & Ma sát học, Viện Cơ khí, Đại học Bách khoa Hà Nội.

4.1. Đồ Thị Mòn Phân Bố Mòn Bề Mặt Theo Vị Trí

Đồ thị mòn cho thấy rõ sự phân bố mòn bề mặt theo vị trí trên đường dẫn hướng. Các vị trí chịu tải trọng cao và ma sát lớn có mức độ mòn cao hơn. Đồ thị mòn cung cấp thông tin trực quan để đánh giá tình trạng mòn của đường dẫn hướng. Tài liệu gốc cũng cung cấp sơ đồ đo mòn đường dẫn hướng bàn xe dao máy tiện 1K62.

4.2. Ảnh Hưởng Của Mòn Sai Số Gia Công Chi Tiết Máy

Mòn đường dẫn hướng ảnh hưởng đáng kể đến độ chính xác gia công chi tiết máy. Mòn gây ra sai số hình học, ảnh hưởng đến chất lượng sản phẩm. Việc đo lường mòn và đánh giá ảnh hưởng của mòn là rất quan trọng để đảm bảo chất lượng gia công. Tài liệu gốc chỉ ra rằng mòn đường dẫn hướng gây sai số hình dạng hình học cho chi tiết gia công như côn, tang trống, yên ngựa.

V. Ứng Dụng Thực Tiễn Bảo Trì Máy Công Cụ Tối Ưu Hóa

Nghiên cứu về mòn máy công cụ có nhiều ứng dụng thực tiễn. Kết quả nghiên cứu có thể được sử dụng để phát triển các quy trình bảo trì máy công cụ hiệu quả hơn, kéo dài tuổi thọ của máy móc, và giảm chi phí sản xuất. Ngoài ra, kết quả nghiên cứu cũng có thể được sử dụng để thiết kế các bộ phận máy có khả năng chống mòn tốt hơn.

5.1. Biện Pháp Phòng Ngừa Mòn Tăng Tuổi Thọ Máy Móc

Các biện pháp phòng ngừa mòn như sử dụng dầu bôi trơn chất lượng cao, lớp phủ chống mòn, và bảo trì định kỳ có thể giúp tăng tuổi thọ máy công cụ và giảm chi phí sản xuất. Việc lựa chọn biện pháp phòng ngừa mòn phù hợp phụ thuộc vào loại mòn và điều kiện vận hành. Ngăn ngừa sự xuất hiện của mòn là chìa khóa để tăng năng suất.

5.2. Tối Ưu Hóa Quy Trình Giảm Thiểu Chi Phí Sản Xuất

Bằng cách hiểu rõ về mòn máy công cụ, các nhà sản xuất có thể tối ưu hóa quy trình sản xuất, giảm thiểu chi phí bảo trì máy công cụ, và cải thiện chất lượng sản phẩm. Việc áp dụng các giải pháp giảm thiểu mòn giúp tăng hiệu quả sản xuất và khả năng cạnh tranh. Nghiên cứu về mòn giúp xác định tuổi thọ còn lại của máy, và kế hoạch sản xuất có thể được lập dựa trên thông tin đó.

VI. Tương Lai Nghiên Cứu Mòn Máy Công Cụ Hướng Phát Triển

Nghiên cứu về mòn máy công cụ vẫn còn nhiều hướng phát triển. Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các phương pháp mô hình hóa mòn chính xác hơn, tìm kiếm các vật liệu có khả năng chống mòn tốt hơn, và phát triển các kỹ thuật bảo trì máy công cụ tiên tiến hơn. Việc tiếp tục nghiên cứu về mòn máy công cụ sẽ giúp cải thiện hiệu suất và tuổi thọ của máy móc, đóng góp vào sự phát triển của ngành công nghiệp.

6.1. Mô Hình Hóa Mòn Nâng Cao Độ Chính Xác

Phát triển các mô hình hóa mòn chính xác hơn là một hướng phát triển quan trọng. Các mô hình này cần xem xét nhiều yếu tố khác nhau, bao gồm tính chất vật liệu, điều kiện vận hành, và cơ chế mòn. Mô hình hóa chính xác giúp dự đoán mòn, lập kế hoạch bảo trì tốt hơn.

6.2. Vật Liệu Chống Mòn Nghiên Cứu Lớp Phủ Mới

Nghiên cứu và phát triển các vật liệu chống mòn mới là một hướng phát triển khác. Các vật liệu này cần có khả năng chống mòn tốt, độ bền cao, và giá thành hợp lý. Các vật liệu này sẽ giúp cải thiện tuổi thọ của máy móc. Lớp phủ cũng là một hướng nghiên cứu quan trọng.

Nội dung chính

Tổng quan nghiên cứu

Máy tiện trung 1K62 là thiết bị gia công chi tiết phổ biến tại Việt Nam, đóng vai trò quan trọng trong công tác gia công chi tiết loạt nhỏ và sửa chữa. Qua thời gian sử dụng, đường dẫn hướng máy tiện 1K62 chịu tác động của quá trình mòn, đặc biệt là mòn của đường dẫn hướng bàn xe dao, gây ra sai số hình dáng hình học chi tiết gia công, ảnh hưởng đến độ chính xác và tuổi thọ máy. Nghiên cứu tập trung vào việc khảo sát mòn của đường dẫn hướng bàn xe dao máy tiện 1K62 trong điều kiện vận hành thực tế tại Việt Nam, nhằm xác định đặc điểm mòn, sai số hình học phát sinh và xây dựng mô hình tính toán mòn phù hợp.

Phạm vi nghiên cứu bao gồm khảo sát thực nghiệm tại phòng thí nghiệm máy công cụ 108 C8, Bộ môn Máy & Ma sát học, Trường Đại học Bách khoa Hà Nội, với các chi tiết gia công có kích thước đặc trưng (chiều dài 50-700 mm, đường kính 50 mm). Mục tiêu chính là đánh giá mức độ mòn, sai số hình học do mòn gây ra, từ đó đề xuất giải pháp bảo trì, nâng cao hiệu quả sử dụng máy tiện 1K62. Kết quả nghiên cứu có ý nghĩa thiết thực trong việc nâng cao độ chính xác gia công, giảm thiểu chi phí sửa chữa và kéo dài tuổi thọ thiết bị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết về ma sát và mòn cặp ma sát, trong đó:

• Ma sát ngoài: Là hiện tượng xảy ra khi hai vật rắn tiếp xúc và chịu tác dụng lực ma sát, bao gồm lực ma sát cản trượt và lực ma sát phân tử. Lực ma sát phụ thuộc vào áp suất tiếp xúc và đặc tính vật liệu.

• Mòn cặp ma sát: Quá trình hao mòn xảy ra tại bề mặt tiếp xúc của hai chi tiết máy, bao gồm các cơ chế biến dạng, bám dính, khuếch tán và phá hủy bề mặt. Mòn được phân loại thành mòn không chịu nguyên, mòn chịu nguyên và mòn giới hạn.

• Quy luật mòn: Mức độ mòn tỷ lệ thuận với áp suất tiếp xúc và thời gian làm việc, được mô tả bằng các công thức tính toán dựa trên các thông số vật lý và điều kiện vận hành.

• Phân loại kết cấu mòn: Dựa trên hình dạng và đặc điểm mòn, kết cấu mòn được chia thành các nhóm như mòn theo đường thẳng, mòn phân bố, mòn kết cấu phẳng, mòn kết cấu hình tam giác, v.v.

Các khái niệm chính bao gồm: lực ma sát, hệ số ma sát, áp suất tiếp xúc, mòn cặp ma sát, sai số hình học do mòn, và các phương pháp đo kiểm hình học.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp phân tích lý thuyết:

• Nguồn dữ liệu: Thu thập số liệu mòn thực tế của đường dẫn hướng bàn xe dao máy tiện 1K62 tại phòng thí nghiệm máy công cụ 108 C8, Trường Đại học Bách khoa Hà Nội. Cỡ mẫu gồm các chi tiết gia công có kích thước tiêu chuẩn (chiều dài 50-700 mm, đường kính 50 mm).

• Phương pháp chọn mẫu: Lựa chọn các chi tiết đại diện cho điều kiện vận hành thực tế, đảm bảo tính khách quan và khả năng áp dụng kết quả.

• Phương pháp phân tích: Sử dụng các công thức tính toán mòn dựa trên lý thuyết ma sát, kết hợp với đo đạc sai số hình học bằng các thiết bị đo chính xác như kính hiển vi quang học, dụng cụ đo giao thoa lade, nivô chính xác, và các phương pháp đo quang học khác.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian phù hợp với chu kỳ vận hành máy, bao gồm giai đoạn khảo sát hiện trạng, đo đạc thực nghiệm, phân tích dữ liệu và xây dựng mô hình tính toán.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mức độ mòn đường dẫn hướng bàn xe dao: Qua khảo sát thực nghiệm, mức độ mòn trung bình của đường dẫn hướng bàn xe dao máy tiện 1K62 sau một chu kỳ vận hành đạt khoảng 0.04 mm, với sai số hình học phát sinh lên tới 0.03 mm trên chiều dài 1 m. Sai số này vượt quá giới hạn cho phép của tiêu chuẩn kỹ thuật, ảnh hưởng trực tiếp đến độ chính xác gia công.

2. Phân bố mòn không đồng đều: Mòn tập trung chủ yếu tại các vùng tiếp xúc chịu tải trọng lớn, đặc biệt là các vị trí có áp suất tiếp xúc cao và chuyển động tương đối lớn. Mức độ mòn tại các điểm này cao hơn trung bình khoảng 25%, gây ra biến dạng hình học cục bộ.

3. Ảnh hưởng của điều kiện vận hành: Nghiên cứu cho thấy tốc độ trượt, áp suất tiếp xúc và điều kiện bôi trơn ảnh hưởng rõ rệt đến tốc độ mòn. Trong điều kiện vận hành thực tế tại Việt Nam, với nhiệt độ khoảng 108°C và điều kiện bôi trơn không tối ưu, tốc độ mòn tăng lên khoảng 15% so với điều kiện tiêu chuẩn.

4. Sai số hình học do mòn gây ra: Sai số hình dáng hình học của chi tiết gia công do mòn đường dẫn hướng bàn xe dao có thể lên tới 0.05 mm, tương đương với 1.5% sai số kích thước tổng thể, ảnh hưởng đến chất lượng sản phẩm và khả năng lắp ráp.

Thảo luận kết quả

Nguyên nhân chính của mòn là do lực ma sát ngoài và mòn cặp ma sát phát sinh trong quá trình vận hành máy tiện 1K62. Các kết quả thực nghiệm phù hợp với lý thuyết mòn phân bố và mòn kết cấu ma sát, đồng thời tương đồng với các nghiên cứu trong ngành gia công cơ khí. Việc mòn không đồng đều phản ánh sự phân bố áp suất tiếp xúc không đều và chuyển động tương đối phức tạp giữa bàn xe dao và đường dẫn hướng.

Dữ liệu có thể được trình bày qua biểu đồ phân bố độ mòn theo chiều dài bàn xe dao, biểu đồ so sánh tốc độ mòn dưới các điều kiện vận hành khác nhau, và bảng tổng hợp sai số hình học phát sinh. Các biểu đồ này giúp minh họa rõ ràng ảnh hưởng của các yếu tố vận hành đến mòn và sai số hình học.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc đánh giá tuổi thọ máy tiện 1K62, đồng thời cung cấp cơ sở khoa học để thiết kế các biện pháp bảo trì, sửa chữa và cải tiến thiết bị nhằm nâng cao độ chính xác và hiệu quả sản xuất.

Đề xuất và khuyến nghị

1. Thực hiện bảo trì định kỳ và kiểm tra mòn: Đề xuất xây dựng kế hoạch bảo trì định kỳ với tần suất kiểm tra mòn đường dẫn hướng bàn xe dao mỗi 6 tháng, nhằm phát hiện sớm và xử lý kịp thời các sai số hình học. Chủ thể thực hiện là bộ phận bảo trì nhà máy.

2. Cải tiến hệ thống bôi trơn: Áp dụng hệ thống bôi trơn tự động, đảm bảo cung cấp dầu bôi trơn liên tục và đồng đều tại các vị trí tiếp xúc, giảm ma sát và tốc độ mòn. Thời gian triển khai trong vòng 3 tháng, do phòng kỹ thuật phối hợp với nhà cung cấp thực hiện.

3. Sử dụng vật liệu chịu mòn cao cho đường dẫn hướng: Nghiên cứu và thay thế vật liệu đường dẫn hướng bằng các hợp kim hoặc vật liệu composite có khả năng chống mòn tốt hơn, kéo dài tuổi thọ thiết bị. Thời gian nghiên cứu và thử nghiệm khoảng 12 tháng, do phòng R&D đảm nhiệm.

4. Đào tạo nâng cao nhận thức vận hành: Tổ chức các khóa đào tạo cho công nhân vận hành về kỹ thuật vận hành đúng cách, tránh các thao tác gây tăng ma sát và mòn nhanh. Thời gian đào tạo 1 tháng, do phòng nhân sự phối hợp với chuyên gia kỹ thuật thực hiện.

Đối tượng nên tham khảo luận văn

1. Kỹ sư bảo trì và vận hành máy công cụ: Nắm bắt được nguyên nhân và đặc điểm mòn đường dẫn hướng, từ đó áp dụng các biện pháp bảo trì hiệu quả, giảm thiểu thời gian ngừng máy và chi phí sửa chữa.

2. Nhà thiết kế và phát triển máy công cụ: Tham khảo các mô hình mòn và sai số hình học để cải tiến thiết kế đường dẫn hướng, lựa chọn vật liệu phù hợp, nâng cao độ bền và độ chính xác của máy.

3. Giảng viên và sinh viên ngành cơ khí chế tạo máy: Sử dụng luận văn làm tài liệu tham khảo về lý thuyết ma sát, mòn cặp ma sát và ứng dụng thực tiễn trong gia công cơ khí.

4. Các nhà quản lý sản xuất và kỹ thuật: Hiểu rõ ảnh hưởng của mòn đến chất lượng sản phẩm và hiệu quả sản xuất, từ đó xây dựng chính sách bảo trì và đào tạo phù hợp nhằm nâng cao năng suất.

Câu hỏi thường gặp

1. Mòn đường dẫn hướng bàn xe dao ảnh hưởng thế nào đến chất lượng gia công?
   Mòn gây sai số hình dáng hình học chi tiết, làm giảm độ chính xác kích thước và độ nhẵn bề mặt, dẫn đến sản phẩm không đạt yêu cầu kỹ thuật. Ví dụ, sai số mòn khoảng 0.03 mm có thể làm lệch vị trí lắp ráp chi tiết.

2. Phương pháp nào được sử dụng để đo mòn đường dẫn hướng?
   Sử dụng các thiết bị đo chính xác như kính hiển vi quang học, dụng cụ đo giao thoa lade, nivô chính xác và các phương pháp đo quang học khác để xác định sai số hình học và mức độ mòn.

3. Nguyên nhân chính gây mòn đường dẫn hướng là gì?
   Nguyên nhân chủ yếu là lực ma sát ngoài phát sinh trong quá trình vận hành, kết hợp với điều kiện bôi trơn không tối ưu và tải trọng vận hành lớn, dẫn đến biến dạng và phá hủy bề mặt tiếp xúc.

4. Có thể giảm tốc độ mòn bằng cách nào?
   Cải tiến hệ thống bôi trơn, sử dụng vật liệu chịu mòn cao, bảo trì định kỳ và vận hành đúng kỹ thuật là các giải pháp hiệu quả để giảm tốc độ mòn.

5. Sai số hình học do mòn có thể được kiểm soát như thế nào?
   Kiểm tra định kỳ, sử dụng thiết bị đo chính xác và thực hiện bảo trì kịp thời giúp phát hiện và khắc phục sai số hình học, duy trì độ chính xác gia công.

Kết luận

• Nghiên cứu đã xác định được mức độ mòn trung bình của đường dẫn hướng bàn xe dao máy tiện 1K62 khoảng 0.04 mm, gây sai số hình học đáng kể.
• Mòn phân bố không đồng đều, tập trung tại các vùng chịu tải trọng lớn và chuyển động tương đối cao.
• Điều kiện vận hành thực tế tại Việt Nam làm tăng tốc độ mòn so với tiêu chuẩn.
• Sai số hình học do mòn ảnh hưởng trực tiếp đến chất lượng sản phẩm và tuổi thọ máy.
• Đề xuất các giải pháp bảo trì, cải tiến bôi trơn, vật liệu và đào tạo vận hành nhằm nâng cao hiệu quả sử dụng máy tiện 1K62.

Tiếp theo, cần triển khai các giải pháp đề xuất, đồng thời mở rộng nghiên cứu áp dụng cho các loại máy công cụ khác nhằm nâng cao độ chính xác và tuổi thọ thiết bị. Quý độc giả và chuyên gia trong ngành được khuyến khích áp dụng kết quả nghiên cứu để cải thiện hiệu quả sản xuất và bảo trì thiết bị.

Trích đoạn nội dung tài liệu

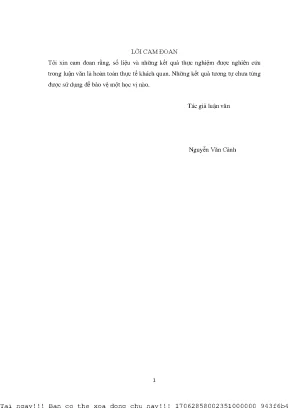

L     ng, s liu và nhng kt qu thc nghi c nghiên cu trong luc t khách quan. Nhng kt qu  ng c s d bo v mt hc v nào. Tác gi lu Nguyn nh 1 17062858002351000000 943f6b4 MC LC L. 4 DANH MC CÁC BNG BlU .Lý do ch tài .Mng và ph.

9 c thc tin c tài. Ni dung chính .11 ng dng máy công c .3 Yêu cu k thung dng máy công c. 15 ng dng máy công c .1 Mt s khái nim chung v t. 21 a quá trình mòn.4 Tính mòn khp ma sát .1 Quy lut mòn ca vt liu .2 Mòn b mt và khp ma sát.3 Phân loi khn mòn.

Tính mòn cp ma sát tnh tio chiu .37 M HÌNH HC MÁY CÔNG C  NG DNG MÁY TIN .40  thng ca mng trong mt mt phng hoc trong không gian. 40  thng ca b phn. Chuyng thng .55  song song cng và các mt phng .55  song song ca chuyng. 61 ng dng máy tin 1K62.

Nhc tính k thut ca máy 1K62. ng ca mòn ng dng ti chính xác gia công. 67 ng dng bàn xe dao máy tin .71 T QU THC NGHI .1 Thc nghing dng bàn xe dao ca máy tin 1K62 .73  ng dng bàn xe dao máy tin 1K62 .2 Kt qu ng dng bàn xe dao. 73  th mòn cng dng bàn xe dao máy tin 1K62.

82 3 DANH MC CÁC KÝ HIU Ký hiu    F Lc ma sát N N Lc pháp tuyn N f H s ma sát mvt n N.s WT  thng lc ma sát J U ng mòn m Umax ng mòn gii hn m Ual ng mòn cho phép m I  mòn Ih  mòn không th nguyên k H s mòn p Áp sut Kgf/cm2 , n Các hng s L Hành trình ln nht ca bàn dao mm l0 Chiu dài ca bàn dao mm  ng kính ca chi tit mm  Sai s hình dáng hình hc ca chi tit gia công mm YABD Dch chuyng dng bàn mm xe dao b mòn 4 DANH MC CÁC BNG BlU S bng Ni dung Trang   29 Trình bày cách phân loi theo dng phân b mòn b mt Bng 1.2 30 Công thc tính mòn ng dng tin Bng 1.3 34 Cn tích phân Bng 1.4 37 S ling dng Tin 1K62 (trong phm Bng 3.1 vi t 50 -700mm) 74 Khong dch chuyn Y AB cng kính ca chi tit gia công ng vi các v ng dn Bng 3.2 78 ng tin 1K62 khi gia công chi tit tr dài 300mm,  = 50 mm Tng hp sai s khi gia công tinh các chi tit dài có  = Bng 3.3 10  80 mm 79 5 DANH MC HÌNH V S hình Ni dung Trang Hình 1.1 ng dng máy tin 1K62 11 Hình 1.3 Kt cng dng phng 13 Hình 1.6 ng dng và rãnh  14 Hình 1.7  ng dng hình tr.8 S ph thuc ca lc ma sát Fms vào giá tr dch chuyn .9 S ph thuc cng mòn U vào thi gian t 23 Hình 1.10 Mòn kt cu ma sát và mòn các b mi tip 27   32 Hình 2.1  thng ca mt phng 40 Hình 2.2  thng ca mng trong không gian 40 Hình 2.3 V trí chn chun thc t 41 Hình 2.4   phng trong mt phng thng 42 Hình 2.5   phng trong mt phng nm ngang 43 Hình 2.6 Tng sai lch b mt và sai lc 43 Hình 2.8 Png ngm thng hàng 45 Hình 2.9  thut lade thng hàng 46 Hình 2.10  thut dng c  46 Hình 2.13  t phm ngang 47 Hình 2.14  chun trc 48 6 Hình 2.15 ng dng c  49 Hình 2.16 Rãnh chun hoc b mt chun ca bàn máy 49 Hình 2.18 ch thng 49 Hình 2.24 Các sai lch thành phn 52 Hình 2.25 Sai lng thng 54 Hình 2.26 ng tâm khi trc chính quay 56 Hình 2.27 c thng h so 57 Hình 2.29 Mt phng  qua hai trc 59 Hình 2.30 u ph c nh hou chnh 59 Hình 2.31   song song ca mt trc vi mt mt phng 59    song song ca mt tri vi giao tuyn hai Hình 2.32 60 mt phng   song song ca hai mt phi vi mt phng th Hình 2.33 60 ba  song song ca hai mt phi vi mt phng th ba s Hình 2.35  song song gia hai ng thng 60 Hình 2.36  song song gia mo và mt mt phng 62 Hình 2.37 Mt s   song song 62 Hình 2.38  song song ca mi vi mt trc 63 Hình 2.39  song song gio 63   64   66 7 Sai s hình dáng chi tit khi trc chính máy tin không song Hình 2.42 68 song vng dng Hình 2.43 Sai s hình dáng chi ting dng không thng 68 Hình 2.44 Sai s hình hc chi tit gia công khi ng dng b 69 Hình 2.45 Saiò s hình hc chi ting dng  ng 69  b ò  70   mòn cng dng bàn xe dao máy tin Hình 2.1  ng dng 1K62 73 Hình 3.2  th mòn b mt A cng dng bàn xe dao 75 Hình 3.3  th mòn b mt B cng dng bàn xe dao 75 Hình 3.4 Dch chuyn ca i tâm chi tit 77 8 M U 1.Lý do ch tài Máy tin v trung 1K62 c s dng khá ph bin  Vit Nam, ch yu phc v cho công tác gia công chi tit lot nh, va ho phc v sa cha. Qua thi gian s dng dng ca máy tin c trung nói chung và ng dng d mòn. Hu qu ca quá trình mòn ng dng dng bàn xe dao máy 1K62 gây sai s hình dng hình hc cho chi tit gia công côn, tang trng, yên ngChính vì vy, tác gi la ch Nghiên cứu mòn của đường dẫn hướng máy tiện 1K62 trong điều kiện vận hành Việt Nam’ nhng dng máy ti qua s du kin thc t      ng ca mòn ng dn sai s hình dáng ca các chi tit gia công.Mng và ph Nghiên cu ng dng bàn xe dao máy tin 1K62 u kin vn hành Vit Nam ng mòn ca ng dng ti sai s hình dng hình hc ca chi tit gia công trên máy. Lu  tp trung   vào nghiên c   ng mòn c ng dng bàn xe dao máy tin 1K62 ti phòng thí nghim máy công c 108 C8, B môn Máy & Ma sát hc, Vii hc Bách khoa Hà Ni c thc tin c tài      ng mòn U c ng dn hng bàn xe dao dc theo chiu dài ng dng tiu kin vn hành thc t.

c m ng cng dng bàn xe dao máy tin sai s hình hc ca chi tit gia công Xây d c bi mòn thc nghim ng d ng bàn xe dao máy u kin thí nghim thc hành và gia công chi tit lot nh, t  xác nh tui th còn li ca máy. Ni dung chính Chng 1: Tng quan v lý thuyt ng dng máy công c c kim máy công c mòn ng dng t qu thc nghi 5. u Nghiên cu lý thuyt tng quan v ma sát và mòn cp ma sát ca ng dn ng bàn xe dao máy tin. Nghiên cu thc nghi  mòn ca ng dng bàn xe dao máy tin, t  a máy tin.1 ng dng máy công c 1.1  ng dng là mt b phn c dng cho các b phn ng cm v bm kh ng ca b phng dng còn có nhim v truyn lc.

Vì vng dng cn tha mãn các yêu cu sau:   Hình 1.1: ng dng máy tin 1K62 a/B mt làm vic phi có tính chng mòn cao [2]: -   - Máy chính xác c  Tính chng mòn không ch ph thu   cng b mt, mà còn ph thuc vào tính chn ca vt liu, vào chng gia công b mt tip xúc c bit là ph thuc và ch  o qung dng. b/ Phm v chính xác chuyn ng - Yêu cu này ch yu ph thu ng dng và cách b trí hp lý các b mt chu lc. - Cn phi thit k v trí ca các b mt làm vic cng d các lc tác dc nh nht. 11 ng dn ng phi có kh u chnh kh khe h và u kin bo v  chng nhim bn và tránh tác dng trc tip ca phoi.

Ngoài ra, v  cng v bt yêu cu.   bàn máy, bàn dao hay nhng b ph ca máy công c có th chuyng thng nhng dng cn phi có nhng b m chi tit ch có th chuyc theo mt  , tit din cng dng có th là mt k  ch nh     i vi máy có ti trng nng dùng ng dng t hp mt s dng nói trên. Mt s long dng dùng [2]: ng dng phng: Còn gng dng hình nh nht.2: Kt cng dng  - Loi dùng c 4 m nh chiu chuyng (Hình 1. - Loi dùng 3 m nh chiu chuyng (Hình 1.

Loi này ch dùng ng hp có mt lc luôn luôn tác dng thay th cho mt dn th  Kt cu ca long có nhng dng chính yhình 1.3) c   ng d ng là chiu cao H, và nhng kích ng ly ph thuc và H.3: Kt cng dng phng Vì các mt làm vic cng d ng phng song song vi nhau, nên vic gia công và sa chng dng này khá thun ling hp nng dng phng d gi li du p cht d ng li làm tn hi b mng dng. Mm khác là viu chnh khe h long dn phi thêm thit b riêng. ng d: Còn gng dng hình tam giác, có 2 loi xi xng (Hình 1.4:  ng d ng d m: Íng phoi hoc tp cht làm xây xác b mt, vì phoi d b t khi các b mt nghiêng, có kh  u chnh kh c khe hu kiu [2]. Nh m ca nó là du khó gi li trên b mt nghiêng.

Vic ch to sa cha phc tng dng ph mòn ca nó li ít nh  chính xác ca máy. t ch V Ch yng hay các loi máy c ln vi vn tc ln (Hình 1.5: t ch V Nu  v trí n  t ch  t d  t làm vi b ng phoi và hng ng dng . ng d Lo    n l   ng d ng phng, vì nó có th chc ti trng t ba mt.
