Bối cảnh và vấn đề nghiên cứu

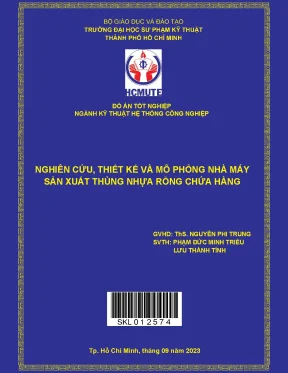

Đồ án tốt nghiệp "Nghiên cứu, thiết kế và mô phỏng nhà máy sản xuất thùng nhựa rỗng chứa hàng" được thực hiện bởi sinh viên Phạm Đức Minh Triều và Lưu Thành Tính, dưới sự hướng dẫn của ThS. Nguyễn Phi Trung, thuộc Bộ môn Kỹ thuật Hệ thống Công nghiệp, Khoa Cơ khí Chế tạo máy, Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (niên khóa 2023 - 2024).
Lý do chọn đề tài và bối cảnh thực tiễn
Theo dữ liệu từ Tổng cục Thống kê Việt Nam (GSO) và Hiệp hội Công nghiệp Nhựa Việt Nam (VPIA), ngành công nghiệp nhựa Việt Nam duy trì tốc độ tăng trưởng từ 16% đến 18%/năm (tính đến năm 2015), xếp thứ ba sau ngành viễn thông và dệt may. Cơ cấu giá trị sản xuất toàn ngành được phân chia thành bốn nhóm chính:
- Nhựa bao bì: Chiếm tỷ trọng cao nhất với 39% giá trị sản xuất.
- Nhựa gia dụng: Chiếm 32%, đáp ứng nhu cầu tiêu dùng thiết yếu.
- Nhựa xây dựng: Chiếm 14% (các loại ống dẫn, khung cửa).
- Nhựa kỹ thuật / công nghệ cao: Chiếm 9% (linh kiện ô tô, xe máy, y tế, composite).
Dự báo từ tổ chức nghiên cứu thị trường Mordor Intelligence cho thấy quy mô thị trường nhựa Việt Nam đạt khoảng 10,07 triệu kiloton vào năm 2023 và dự kiến đạt 15,09 triệu kiloton vào năm 2028, với tốc độ tăng trưởng kép hàng năm (CAGR) là 8,44%. Nhiều tập đoàn quốc tế đã đẩy mạnh đầu tư tại Việt Nam như Billion Industrial Holdings Limited mở rộng cơ sở sản xuất chip chai polyester công suất 300.000 tấn, hay SCG đầu tư 22,7 triệu USD vào dự án màng BOPET (AJ Plastproject).
Trong nhóm sản phẩm nhựa gia dụng và logistics, thùng nhựa rỗng đóng vai trò phương tiện chứa đựng, bốc xếp và vận chuyển không thể thiếu tại các siêu thị, kho bãi, ngành thủy hải sản, nông sản và linh kiện cơ khí. Tuy nhiên, các cơ sở sản xuất trong nước thường đối mặt với thách thức về chi phí vận hành, lãng phí luồng di chuyển vật tư và mặt bằng chưa tối ưu. Việc thiết kế một nhà máy sản xuất thùng nhựa rỗng có quy hoạch khoa học, ứng dụng công cụ mô phỏng số hóa để kiểm chứng hiệu năng trước khi xây dựng thực tế là yêu cầu cấp thiết của ngành Kỹ thuật Hệ thống Công nghiệp.
Mục tiêu và nhiệm vụ nghiên cứu
Đồ án xác định 4 mục tiêu nghiên cứu cụ thể được đánh số theo văn bản:
- Xây dựng mô hình nhà máy sản xuất thùng nhựa rỗng chứa hàng với chi phí thấp và hiệu suất cao, tối ưu hóa tốc độ sản xuất, định mức sử dụng nguyên liệu và dòng chảy công việc.
- Xác định các quy trình kiểm tra chất lượng sản phẩm nhằm đáp ứng tiêu chuẩn kỹ thuật, đồng thời giảm thiểu tỷ lệ phế phẩm và hao hụt hạt nhựa nguyên liệu.
- Thiết kế tổng thể và chi tiết nhà máy hướng đến tối ưu hóa năng lượng, giảm tác động môi trường thông qua việc thu hồi phế liệu, tái chế bavia và xử lý nước thải tuần hoàn.
- Đóng góp tài liệu kỹ thuật và phương pháp luận thiết kế mặt bằng - mô phỏng số hóa cho các doanh nghiệp vừa và nhỏ trong ngành nhựa công nghiệp tại Việt Nam.
Đối tượng và phạm vi nghiên cứu
- Đối tượng nghiên cứu: Quy trình công nghệ sản xuất thùng nhựa rỗng từ hạt nhựa nguyên sinh HDPE (High-Density Polyethylene); mặt bằng sản xuất, kho bãi, luồng di chuyển vật tư, nhân lực và mô hình dòng chảy sản xuất.
- Phạm vi không gian: Toàn bộ khuôn viên nhà máy sản xuất bao gồm khu điều hành, phân xưởng sản xuất chính, kho nguyên liệu, kho thành phẩm, trạm sạc xe tự hành AGV, các công trình kỹ thuật (trạm xử lý nước, trạm biến áp) và công trình phụ trợ (nhà xe, nhà ăn, y tế, sân thể thao).
- Phạm vi thời gian và công nghệ: Dữ liệu thị trường và công nghệ cập nhật đến tháng 09/2023; chu trình sản xuất tính theo ca làm việc tiêu chuẩn; mô phỏng hoạt động dây chuyền ép phun trong điều kiện vận hành ổn định.
Cơ sở lý thuyết và phương pháp
Khung lý thuyết và mô hình áp dụng
Nghiên cứu tích hợp các khung lý thuyết nền tảng của kỹ thuật công nghiệp và thiết kế nhà xưởng:
- 6 nguyên tắc bố trí mặt bằng sản xuất: (1) Tuân thủ quy trình công nghệ; (2) Đảm bảo khả năng mở rộng sản xuất; (3) Đảm bảo an toàn cho người lao động; (4) Tận dụng tối đa không gian và diện tích; (5) Đảm bảo tính linh hoạt của hệ thống; (6) Giảm thiểu tối đa dòng di chuyển ngược chiều (backtracking).
- Phương pháp hoạch định mặt bằng hệ thống (Systematic Layout Planning - SLP): Ứng dụng quy trình 10 bước của Richard Muther, sử dụng biểu đồ ma trận quan hệ Từ - Đến (From-To Chart) và thang đánh giá mức độ gần gũi giữa các khu vực chức năng.
- Triết lý sản xuất tinh gọn (Lean Manufacturing) và 6S: Định hướng giảm lãng phí thao tác, quản lý trực quan (Visual Management), phân định luồng người - luồng hàng độc lập.
Bảng mã hóa mức độ gắn bó trong phương pháp SLP được văn bản quy định:
| Mã hiệu |
Mức độ gắn bó |
Tần suất trao đổi |
Điểm số quy đổi |
| A |
Hoàn toàn cần thiết (Absolutely Necessary) |
> 50% |
16 |
| E |
Đặc biệt quan trọng (Especially Important) |
> 30% - 50% |
8 |
| I |
Quan trọng (Important) |
> 15% - 30% |
4 |
| O |
Bình thường (Ordinary Closeness) |
> 5% - 15% |
2 |
| U |
Không quan trọng (Unimportant) |
< 5% |
0 |
| X |
Không được phép gần nhau (Undesirable) |
— |
-8 |
Hàm mục tiêu đánh giá bố trí mặt bằng dựa trên tổng chi phí và quãng đường vận chuyển tối thiểu:
$$\min Z = \sum_{i=1}^{n} \sum_{j=1}^{n} f_{ij} \cdot d_{ij}$$
Trong đó: $n$ là số khu vực quy hoạch; $f_{ij}$ là lưu lượng dòng chảy vật liệu giữa khu vực $i$ và $j$; $d_{ij}$ là khoảng cách tính toán giữa hai khu vực.
Công thức tính toán thiết bị và nhân lực
- Công thức xác định số lượng máy móc ($M$):
$$M = \frac{P \cdot T}{H}$$
Với $P$ là năng suất yêu cầu; $T$ là thời gian hoàn thành một sản phẩm; $H$ là quỹ thời gian làm việc trong ca.
- Thời gian chu kỳ ép phun ($T$):
$$T = t_1 + t_2 + t_3 + t_4$$
Trong đó: $t_1$ là thời gian phun nhựa và bảo áp; $t_2$ là thời gian làm nguội trong khuôn; $t_3$ là thời gian lấy sản phẩm ra ngoài; $t_4$ là thời gian đóng mở khuôn. Thời gian làm nguội $t_2$ được tính toán phụ thuộc vào chiều dày sản phẩm, hệ số khuếch tán nhiệt $\alpha$ của khuôn và tính chất nhiệt của hạt nhựa HDPE.
- Xác định định mức công nhân vận hành nhiều máy ($n$):
$$n = \frac{a + t}{a + b}$$
Trong đó: $a$ là thời gian thao tác đồng thời giữa người và máy; $b$ là thời gian thao tác độc lập của công nhân; $t$ là thời gian máy tự động vận hành chu kỳ ép.
Tiêu chuẩn quy chuẩn kỹ thuật xây dựng và an toàn
- Quy chuẩn kỹ thuật quốc gia về quy hoạch xây dựng (Thông tư 01/2021/TT-BXD): Mật độ xây dựng thuần tối đa cho lô đất xây dựng nhà máy, kho tàng là 70% (giảm xuống 60% nếu công trình có trên 05 sàn sản xuất). Tỷ lệ diện tích các khu đất chức năng tối thiểu:
| Phân loại mặt bằng |
Tỷ lệ diện tích tối thiểu theo quy chuẩn |
| Khu sản xuất, kho hàng |
> 30% |
| Hệ thống giao thông nội bộ |
$\ge$ 8% |
| Hệ thống cây xanh cách ly, cảnh quan |
$\ge$ 5% |
| Khu công trình kỹ thuật |
> 1% |
| Khu thủ tục hành chính, văn phòng điều hành |
> 1% |
- Y tế cơ sở theo Nghị định 39/2016/NĐ-CP: Quy định cơ cấu nhân sự y tế theo quy mô lao động (cơ sở dưới 300 lao động yêu cầu tối thiểu 01 nhân viên y tế trình độ trung cấp).
- Hệ thống phòng cháy chữa cháy (PCCC): Nghiên cứu đối chiếu các hệ thống chữa cháy tự động: Sprinkler (phun nước trực tiếp), FM200, CO2, Foam bọt khí, Stat-X, Novec 1230, Nitơ và hệ thống chữa cháy bếp chuyên dụng Range Guard.
Phương pháp nghiên cứu và công cụ phần mềm
- Phương pháp khảo sát, thu thập tài liệu thực tế về thông số hạt nhựa HDPE, chu trình ép phun từ các nhà sản xuất nhựa gia dụng tại Việt Nam.
- Thiết kế hình học 2D/3D bằng phần mềm SketchUp và công cụ thư viện 3D Warehouse.
- Dựng hình ảnh trực quan kiến trúc theo thời gian thực bằng phần mềm Enscape.
- Mô phỏng số hóa dòng sự kiện rời rạc (Discrete Event Simulation) bằng phần mềm FlexSim nhằm phân tích lưu lượng, lượng hàng dở dang (WIP), phát hiện điểm nghẽn và kiểm chứng phương án cải tiến dây chuyền.
Nội dung chính theo từng chương
CHƯƠNG 1: GIỚI THIỆU - TỔNG QUAN NGHIÊN CỨU ĐỀ TÀI
Chương 1 phác thảo bức tranh tổng thể về ngành công nghiệp nhựa trong nước và quốc tế. Tại Việt Nam, ngành nhựa được phân chia thành 4 nhóm với thị phần bao bì (39%) và gia dụng (32%) áp đảo. Tác giả tổng hợp 3 công nghệ gia công nhựa phổ biến trong nước: công nghệ ép phun (injection molding), đùn thổi (extrusion blow molding - EBM) và định hình thanh profile.
Bên cạnh đó, chương này khảo sát 4 công nghệ sản xuất nhựa tiên tiến trên thế giới gồm: in 3D (tạo mẫu nhanh từ nhựa nhiệt dẻo PLA, ABS), gia công cắt gọt CNC từ phôi nhựa đặc, đúc polymer phản ứng lỏng (Polymer casting sử dụng polyurethane, epoxy), và công nghệ đúc quay (Rotational molding ứng dụng cho bồn chứa cỡ lớn).
Chương 1 cũng phân tích thị trường khu vực Đông Nam Á qua dữ liệu Mordor Intelligence: thị trường Myanmar đạt hơn 800 triệu USD năm 2020 (dự báo CAGR > 6%), thị trường Thái Lan chịu áp lực phục hồi chuỗi cung ứng sau dịch COVID-19 và đối mặt quy định hạn chế đồ nhựa dùng một lần. Từ các phân tích vĩ mô, tác giả thiết lập lý do chọn đề tài, mục tiêu, đối tượng, phạm vi và phương pháp nghiên cứu tập trung vào dòng sản phẩm thùng nhựa rỗng.
CHƯƠNG 2: CƠ SỞ LÝ THUYẾT THIẾT KẾ NHÀ MÁY
Chương 2 hệ thống hóa các nguyên lý khoa học về thiết kế mặt bằng công nghiệp:
- Trình bày chi tiết khái niệm, vai trò, 6 nguyên tắc bố trí mặt bằng và 5 mô hình bố trí điển hình: dạng đường thẳng (Linear), dạng chữ U, dạng chữ L, dạng lưới ô cờ (Grid Layout), dạng tự động hóa (Automated Layout) và dạng đa chức năng.
- Chi tiết hóa 10 bước thực hành của phương pháp SLP, từ khâu phân tích dữ liệu P-Q-R-S-T (Product, Quantity, Routing, Supporting, Time), lập biểu đồ Từ - Đến, đến ma trận quan hệ không gian.
- Trình bày công thức nhiệt động học và cơ học tính thời gian chu kỳ ép phun $T$, số máy $M$, năng suất lao động và định mức vận hành đa máy của công nhân.
- Tổng hợp các tiêu chuẩn kỹ thuật hạ tầng công nghiệp: Thông tư 01/2021/TT-BXD về mật độ xây dựng (tối đa 70%); tiêu chuẩn kho hàng (kho 100 tấn cần 500 - 800 $m^2$, kho 300 tấn cần 1.500 - 2.000 $m^2$, chiều cao tối thiểu 5m, khoảng cách an toàn với công trình khác $\ge$ 20m); tiêu chuẩn diện tích văn phòng (4 - 5 $m^2$/người), phòng ăn công nhân (1,1 - 1,4 $m^2$/người, bàn ăn 6 chỗ kích thước 1.600 x 750 x 750 mm); tiêu chuẩn bãi xe máy (cho 85% - 95% cán bộ công nhân viên), bãi đỗ xe tải 10 tấn (kích thước xe 9,7 x 2,35 x 2,5 m).
- Thiết kế hệ thống kỹ thuật: Mạng lưới giao thông nội bộ (đường chính 2 làn xe rộng 7 - 7,5m, cổng chính $\ge$ 4,5m, đường gom $\ge$ 3,5m); hệ thống cấp thoát nước công nghiệp (duy trì áp suất ống 2,5 - 3,0 atm); đối chiếu các công nghệ PCCC tự động; hệ thống chiếu sáng (kho 200 - 750 lux, nhà ăn 500 lux); thông gió tự nhiên và cưỡng bức; bố trí xe tự hành AGV, giá kệ chứa khuôn dập và quy chuẩn vạch kẻ sơn sàn theo 6S.
CHƯƠNG 3: TÍNH TOÁN THIẾT KẾ NHÀ MÁY SẢN XUẤT THÙNG NHỰA RỖNG CHỨA HÀNG
Chương 3 là phần tính toán kỹ thuật trọng tâm của đồ án:
- Lựa chọn sản phẩm và nguyên liệu: Sản phẩm thiết kế là thùng nhựa rỗng đặc thù gồm 2 chủng loại: loại 1T5 (sử dụng trong môi trường cấp đông, nhà máy cơ khí) và loại 2T1 (chuyên dùng bảo quản, vận chuyển thủy hải sản, rau củ quả). Nguyên liệu chính là hạt nhựa Polyethylene mật độ cao (HDPE) kết hợp cùng hệ phụ gia chuyên dụng: phụ gia chống tia cực tím (UV Masterbatch), hạt chống tĩnh điện, phụ gia hút ẩm, phụ gia chống dính (Antiblock), chất trợ gia công PPA, phụ gia chống cháy, phụ gia tăng trắng quang học OB-1 và bột nở NC.
- Quy trình công nghệ sản xuất: Hạt nhựa HDPE và phụ gia được phối trộn theo tỷ lệ $\rightarrow$ Nạp liệu tự động sấy khô $\rightarrow$ Ép phun định hình bằng máy ép thủy lực công suất lớn $\rightarrow$ Làm nguội khuôn bằng hệ thống giải nhiệt nước $\rightarrow$ Robot gắp sản phẩm ra khỏi lòng khuôn $\rightarrow$ Công đoạn cắt bavia thủ công $\rightarrow$ Kiểm tra ngoại quan và kích thước (KCS) $\rightarrow$ Đóng gói lồng xếp $\rightarrow$ Xe nâng chuyển về kho thành phẩm.
- Ứng dụng SLP so sánh mặt bằng: Tác giả lập ma trận quan hệ giữa các phân xưởng và tính toán trị số di chuyển cho 2 phương án bố trí (Phương án 1 và Phương án 2) cho toàn bộ nhà máy, kho nguyên liệu, kho thành phẩm và khối nhà điều hành. Kết quả tính toán khoảng cách luân chuyển vật tư chứng minh Phương án 2 vượt trội về việc rút ngắn hành trình di chuyển và hạn chế giao cắt luồng hàng.
- Tính toán diện tích và số lượng thiết bị: Căn cứ sản lượng kế hoạch theo ngày, đồ án tính toán số lượng máy ép phun, máy trộn hạt nhựa, số công nhân trực tiếp đứng máy, định mức pallet lưu trữ hạt nhựa HDPE và diện tích kho thành phẩm đảm bảo khả năng chứa hàng tồn trữ an toàn. Xác định quy mô các hạng mục phụ trợ: trạm xử lý nước thải tuần hoàn, nhà xe máy, nhà xe ô tô, bãi quay đầu xe tải 10 tấn, phòng bảo vệ và sân thể thao phục vụ người lao động.
CHƯƠNG 4: KẾT QUẢ THIẾT KẾ VÀ MÔ PHỎNG NHÀ MÁY SẢN XUẤT THÙNG NHỰA RỖNG
Chương 4 hiện thực hóa các số liệu tính toán thành bản vẽ kỹ thuật và mô hình không gian:
- Trình bày tổng mặt bằng 2D (Layout 2D) và mô hình 3D tổng thể khuôn viên nhà máy sản xuất thùng nhựa rỗng.
- Chi tiết hóa kiến trúc khối nhà điều hành sản xuất: bố trí phòng họp, phòng làm việc mở cho khối kỹ thuật, phòng giám đốc, sảnh lễ tân và khu vệ sinh.
- Chi tiết mặt bằng phân xưởng sản xuất chính: bố trí cụm máy ép phun song song theo chu trình mở, hệ thống cẩu trục phục vụ thay thế khuôn dập, cánh tay robot gắp sản phẩm tự động, khu vực cắt bavia và đóng gói.
- Chi tiết kho nguyên liệu: Phân chia line chứa pallet hạt nhựa HDPE, khu vực đặt trạm sạc điện tự động và luồng di chuyển dành cho xe nâng tự hành AGV.
- Chi tiết kho thành phẩm: Bố trí giá kệ chuyên dụng, khu vực tập kết pallet thùng nhựa đã đóng gói sẵn sàng xuất hàng ra bãi xe tải.
- Thiết kế các hạng mục phụ trợ: Căng tin - nhà ăn công nhân, trạm y tế sơ cấp cứu, nhà xe máy, nhà để xe ô tô cán bộ, nhà bảo vệ kiểm soát cổng vào, sân thể thao và trạm xử lý nước cấp - nước thải làm mát tuần hoàn. Toàn bộ phối cảnh được kết xuất đồ họa chất lượng cao thông qua phần mềm Enscape.
CHƯƠNG 5: ĐÁNH GIÁ KẾT QUẢ THIẾT KẾ KHU VỰC SẢN XUẤT BẰNG PHẦN MỀM FLEXSIM
Chương 5 ứng dụng công nghệ mô phỏng số hóa để đánh giá độ tin cậy của phương án thiết kế dây chuyền sản xuất:
- Thiết lập mô hình số hóa (Digital Twin): Tác giả xây dựng logic dòng chảy sản xuất thùng nhựa rỗng trên phần mềm FlexSim, khai báo các đối tượng Source (cung cấp nguyên liệu), Queue (vùng đệm chờ), Processor (khâu trộn và khâu ép phun), Separator/Combiner (cắt bavia, đóng gói), Transporter/Operator (xe nâng, công nhân) và Sink (nhập kho thành phẩm).
- Phân tích số liệu trước và sau cải tiến:
- Trước cải tiến: Dây chuyền ghi nhận tình trạng mất cân bằng giữa công đoạn trộn nguyên liệu và công đoạn ép phun; lượng bán thành phẩm tồn đọng trên chuyền (WIP - Work in Process) ở mức cao; hiệu suất vận hành của máy móc và công nhân phân bổ chưa tối ưu.
- Sau cải tiến: Tác giả tiến hành tái cấu trúc thông số đầu vào trong FlexSim, điều chỉnh lại số lượng công nhân hỗ trợ khâu lấy bavia/đóng gói và tối ưu hóa thời gian chu kỳ làm việc.
- Đánh giá định lượng qua mô phỏng: Hiệu suất của khâu trộn hạt nhựa và khâu ép nhựa được nâng cao rõ rệt; lượng hàng tồn đọng WIP giảm thiểu; sản lượng đầu ra mỗi giờ tăng lên đồng đều và loại bỏ hoàn toàn các nút thắt cổ chai (bottlenecks) tại khu vực đóng gói.
CHƯƠNG 6: KẾT LUẬN VÀ ĐỊNH HƯỚNG PHÁT TRIỂN
Chương 6 đúc kết các kết quả đạt được của đề tài:
- Đã hoàn thành quy trình nghiên cứu, tính toán công nghệ và thiết kế hoàn chỉnh một nhà máy sản xuất thùng nhựa rỗng chứa hàng từ quy chuẩn xây dựng đến dây chuyền chi tiết.
- Ứng dụng thành công chuỗi công cụ kỹ thuật công nghiệp hiện đại: Phương pháp SLP để tối ưu hóa vị trí không gian $\rightarrow$ Phần mềm SketchUp & Enscape để trực quan hóa kiến trúc 3D $\rightarrow$ Phần mềm FlexSim để mô phỏng động học và cân bằng chuyền.
- Đề xuất định hướng phát triển: Nghiên cứu ứng dụng tự động hóa hoàn toàn với xe tự hành AGV tích hợp công nghệ dẫn đường Laser/SLAM; tích hợp hệ thống quản lý sản xuất thời gian thực (MES) và mở rộng quy trình tái chế tuần hoàn nhựa phế phẩm nhằm giảm phát thải carbon.
Kết quả và đóng góp
Kết quả kỹ thuật chính
- Quy hoạch tổng mặt bằng tối ưu theo quy chuẩn: Đồ án thiết lập bản vẽ quy hoạch mặt bằng nhà máy đáp ứng nghiêm ngặt Thông tư 01/2021/TT-BXD, đảm bảo mật độ xây dựng thuần dưới 70%, diện tích đất giao thông nội bộ đạt trên 8%, diện tích cây xanh cách ly đạt trên 5%, đảm bảo khoảng cách an toàn cháy nổ và cách ly vệ sinh $\ge$ 20m đối với khu vực kho chứa.
- Tối ưu hóa hành trình vận chuyển nội bộ bằng SLP: Thông qua ma trận đánh giá quan hệ Từ - Đến và tính toán hàm mục tiêu chi phí vận tải $\min \sum f_{ij} d_{ij}$, tác giả đã chứng minh Phương án 2 giảm thiểu đáng kể tổng trị số khoảng cách di chuyển giữa kho nguyên liệu, xưởng ép nhựa và kho thành phẩm so với phương án bố trí sơ bộ ban đầu.
- Mô hình hóa số hóa và cân bằng dây chuyền trên FlexSim: Dữ liệu mô phỏng sự kiện rời rạc trên FlexSim chứng minh tính khả thi của dây chuyền:
- Loại bỏ hiện tượng ứ đọng bán thành phẩm tại khâu cắt bavia và đóng gói.
- Cân đối số lượng công nhân và thiết bị nâng hạ hợp lý giữa các ca sản xuất.
- Ổn định và nâng cao sản lượng thùng nhựa thành phẩm trên mỗi giờ vận hành so với kịch bản trước khi cải tiến.
Giải pháp và kiến nghị của tác giả
- Phân luồng giao thông tách biệt hoàn toàn giữa luồng người (phía trước, cổng hành chính) và luồng hàng (phía sau, bãi xe tải tiếp giáp hệ thống kho) nhằm triệt tiêu rủi ro tai nạn lao động.
- Triển khai khu vực trạm sạc pin tự động dành riêng cho đội xe nâng tự hành AGV trong kho nguyên liệu hạt nhựa HDPE.
- Áp dụng các giải pháp sản xuất xanh: quy hoạch hệ thống tuần hoàn nước làm mát khuôn khép kín, thiết lập khu xử lý nước thải công nghiệp và tận dụng triệt để bavia phế liệu tái nghiền trực tiếp vào chu trình sản xuất nhằm tiết kiệm chi phí hạt nhựa.
Đóng góp về mặt học thuật và thực tiễn
- Đồ án thiết lập một khung phương pháp luận hoàn chỉnh kết hợp giữa lý thuyết thiết kế mặt bằng cổ điển (SLP của Muther) với các công cụ số hóa hiện đại (SketchUp, Enscape, FlexSim) cho một loại hình nhà máy nhựa đặc thù tại Việt Nam.
- Kết quả nghiên cứu cung cấp bộ số liệu tính toán mẫu về định mức diện tích, thời gian chu kỳ làm nguội khuôn HDPE, nhu cầu máy móc và nhân lực, đóng vai trò tài liệu tham khảo có giá trị ứng dụng cho các kỹ sư Kỹ thuật Hệ thống Công nghiệp khi triển khai dự án công nghiệp thực tế.
Hạn chế và hướng nghiên cứu tiếp
Hạn chế của đề tài
- Toàn bộ dữ liệu vận hành, thời gian chu kỳ máy và năng suất dây chuyền được xây dựng trên cơ sở tính toán lý thuyết và mô phỏng trên phần mềm FlexSim, chưa có điều kiện đối chứng trực tiếp với dây chuyền sản xuất thực nghiệm ở quy mô công nghiệp thực tế.
- Đồ án tập trung chuyên sâu vào giải pháp kỹ thuật, bố trí layout và cân bằng chuyền, chưa đi sâu vào việc lập bảng dự toán chi phí đầu tư xây dựng cơ bản (CAPEX), chi phí vận hành (OPEX) và phân tích các chỉ số tài chính (NPV, IRR, thời gian hoàn vốn).
- Việc mô hình hóa cánh tay robot và xe nâng AGV mới dừng lại ở mức độ bố trí không gian vật lý và định tuyến luồng di chuyển cơ bản, chưa lập trình thuật toán điều khiển điều phối đội xe (Fleet Management).
Hướng nghiên cứu tiếp theo
- Mở rộng nghiên cứu bài toán tích hợp hệ sinh thái Internet vạn vật công nghiệp (IIoT) và hệ thống thực thi sản xuất (MES) để theo dõi dữ liệu ép nhựa theo thời gian thực.
- Thiết lập mô hình bài toán tối ưu hóa đa mục tiêu kết hợp chi phí vận chuyển, chi phí năng lượng và lượng phát thải khí nhà kính trong suốt vòng đời nhà máy.
- Nghiên cứu sâu hơn về công nghệ tự động hóa khâu cắt bavia khuôn đúc phức tạp bằng robot quang học định vị nhằm thay thế hoàn toàn thao tác thủ công của công nhân.
Giá trị tham khảo
Tài liệu đồ án tốt nghiệp này mang lại giá trị tham khảo cụ thể cho các nhóm đối tượng:
- Sinh viên ngành Kỹ thuật Hệ thống Công nghiệp (ISE), Quản lý Công nghiệp và Cơ khí Chế tạo máy: Cung cấp tài liệu mẫu chi tiết về các bước triển khai đồ án thiết kế mặt bằng nhà máy (Plant Layout Design), cách thức tính toán số lượng máy móc theo chu kỳ nhiệt ép phun, định mức lao động và phương pháp luận ứng dụng SLP kết hợp mô phỏng số hóa.
- Kỹ sư vận hành và quản lý sản xuất tại các nhà máy nhựa gia dụng: Tham khảo mô hình phân khu chức năng, quy chuẩn bố trí kho nguyên liệu hạt nhựa, kho thành phẩm dạng lồng xếp, tiêu chuẩn an toàn PCCC cho nhà xưởng nhựa và kinh nghiệm ứng dụng công cụ 6S/Lean để loại bỏ di chuyển thừa.
- Các nghiên cứu học thuật về mô phỏng công nghiệp: Phần thiết lập mô hình và các tham số trên FlexSim (Chương 5) là tài liệu tham khảo thực nghiệm bổ ích trong việc số hóa chuỗi sản xuất rời rạc và đánh giá lượng tồn kho WIP.
Câu hỏi thường gặp
1. Đồ án lựa chọn sản xuất dòng sản phẩm thùng nhựa rỗng nào và sử dụng loại nguyên vật liệu gì?
Đồ án tập trung nghiên cứu thiết kế nhà máy sản xuất hai chủng loại sản phẩm thùng nhựa rỗng chính: loại 1T5 (chuyên dùng trong kho đông lạnh, nhà xưởng cơ khí chịu nhiệt) và loại 2T1 (dùng đựng nông sản, trái cây, thủy hải sản). Vật liệu chính được lựa chọn là hạt nhựa nguyên sinh HDPE (High-Density Polyethylene) kết hợp cùng hệ phụ gia chuyên dụng gồm: phụ gia chống tia UV, hạt chống tĩnh điện, hạt hút ẩm, phụ gia chống dính (Antiblock), chất trợ gia công PPA, hạt chống cháy, bột tăng trắng OB-1 và bột nở NC.
2. Phương pháp nào được tác giả sử dụng để bố trí và tối ưu hóa mặt bằng nhà máy?
Tác giả áp dụng phương pháp hoạch định mặt bằng hệ thống (System Layout Planning - SLP) theo quy trình 10 bước của Richard Muther. Phương pháp này phân tích tần suất trao đổi vật tư để lập biểu đồ Từ - Đến, đánh giá mức độ thân cận theo thang điểm A (16 điểm), E (8 điểm), I (4 điểm), O (2 điểm), U (0 điểm), X (-8 điểm), từ đó tính toán hàm mục tiêu tổng quãng đường vận chuyển $\min \sum f_{ij} d_{ij}$ để so sánh và lựa chọn phương án mặt bằng tối ưu nhất.
3. Đồ án áp dụng các quy chuẩn xây dựng và pháp lý nào trong tính toán diện tích nhà xưởng?
Đồ án căn cứ vào Quy chuẩn kỹ thuật quốc gia về quy hoạch xây dựng (Thông tư 01/2021/TT-BXD) để khống chế mật độ xây dựng thuần tối đa là 70% (hoặc 60% nếu công trình trên 5 tầng), đồng thời quy hoạch đất giao thông nội bộ $\ge 8%$, đất cây xanh $\ge 5%$, đất kỹ thuật $> 1%$, đất văn phòng điều hành $> 1%$. Ngoài ra, công trình phụ trợ y tế được thiết kế tuân thủ theo Điều 37 Nghị định 39/2016/NĐ-CP và các tiêu chuẩn khoảng cách PCCC, tiêu chuẩn bãi xe tải 10 tấn theo quy định hiện hành.
4. Phần mềm FlexSim đóng vai trò gì trong đồ án và mang lại kết quả đánh giá nào?
Phần mềm FlexSim được sử dụng ở Chương 5 để mô phỏng động học sự kiện rời rạc của dây chuyền sản xuất thùng nhựa. FlexSim giúp số hóa toàn bộ chu trình từ nạp liệu, trộn hạt nhựa, ép phun, cắt bavia đến đóng gói. Kết quả mô phỏng cho phép so sánh các chỉ số trước và sau cải tiến: nâng cao hiệu suất máy trộn và máy ép phun, giảm đáng kể lượng hàng dở dang tồn ứ trên chuyền (WIP), cân bằng số lượng công nhân và ổn định sản lượng đầu ra theo từng giờ làm việc.
5. Chuỗi phần mềm kỹ thuật được tích hợp trong đồ án gồm những công cụ nào?
Đồ án sử dụng bộ ba phần mềm kỹ thuật bổ trợ cho nhau: (1) SketchUp kết hợp thư viện 3D Warehouse để mô hình hóa hình học 2D/3D chi tiết cho toàn bộ các hạng mục công trình và máy móc; (2) Enscape để kết xuất đồ họa (render) phối cảnh kiến trúc theo thời gian thực; và (3) FlexSim để mô phỏng dòng chảy sản xuất, phân tích hiệu suất thiết bị và phát hiện điểm nghẽn logic.
Kết luận
Đồ án tốt nghiệp "Nghiên cứu, thiết kế và mô phỏng nhà máy sản xuất thùng nhựa rỗng chứa hàng" của sinh viên Phạm Đức Minh Triều và Lưu Thành Tính là một công trình nghiên cứu kỹ thuật hệ thống công nghiệp có cấu trúc chặt chẽ và tính ứng dụng thực tiễn cao. Tác giả đã kết hợp nhuần nhuyễn giữa phương pháp luận thiết kế mặt bằng kinh điển (SLP), các quy chuẩn quy hoạch xây dựng công nghiệp Việt Nam (Thông tư 01/2021/TT-BXD) cùng chuỗi công cụ mô phỏng số hóa hiện đại gồm SketchUp, Enscape và FlexSim. Kết quả nghiên cứu không chỉ mang lại giải pháp mặt bằng tối ưu hóa chi phí vận chuyển nội bộ và nâng cao năng suất chuyền ép nhựa HDPE mà còn cung cấp một mô hình tham khảo chuẩn mực cho công tác thiết kế nhà máy trong kỷ nguyên chuyển đổi số công nghiệp.
