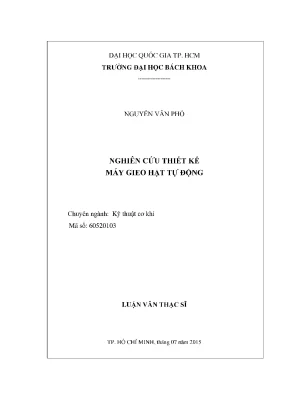

NGHIÊN CỨU THIẾT KẾ MÁY GIEO HẠT TỰ ĐỘNG

Luận văn về thiết kế máy gieo hạt tự động, chuyên ngành kỹ thuật cơ khí. Nghiên cứu tối ưu hóa, cải tiến để tăng năng suất gieo hạt, ứng dụng trong nông nghiệp.

• Tác giả: Nguyễn Văn Phố
• Người hướng dẫn: PGS.TS Đặng Văn Nghìn
• Trường học: Trường Đại học Bách Khoa - ĐHQG TP.HCM
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Nghiên cứu Thiết kế Máy Gieo Hạt Tự Động
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• 1. CHƯƠNG 1: TÔNG QUAN
• 1.1. Giới thiệu về phương pháp gieo hạt trong khay
• 1.2. Tổng quan về máy gieo hạt tự động ứng dụng cho phương pháp gieo hạt trong khay
• 1.2.1. Cấu tạo và nguyên lý hoạt động của máy gieo hạt tự động trong khay
• 1.2.2. Tình hình nghiên cứu
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Động lực học của dòng khí
• 2.2. Phương trình chuyển động của khí thực
• 2.3. Phương trình động lượng
• 2.4. Thời gian tạo áp suất trong Van VENTURY
• 2.5. Ảnh hưởng của thông số rung đến năng suất máy gieo hạt tự động
• 2.6. Quá trình hút hạt
• 3. CHƯƠNG 3: THIẾT KẾ MÁY GIEO HẠT TỰ ĐỘNG TRONG KHAY
• 3.1. Lựa chọn cơ cấu điều hòa
• 3.2. Lựa chọn cơ cấu nhấn tạo lỗ
• 3.3. Lựa chọn phương án thiết kế
• 3.4. Sơ đồ nguyên lý hoạt động của máy
• 3.5. Thời gian mỗi bước hoạt động của máy trong từng chu kỳ
• 3.6. Tính toán áp suất hút hạt
• 3.7. Tính toán thời gian quay của đầu hút
• 3.8. Tính toán áp suất thổi hạt
• 3.9. Mô hình máy gieo hạt tự động
• 4. CHƯƠNG 4: PHÂN TÍCH KẾT QUẢ
• 4.1. Những điểm mới trong thiết kế
• 4.1.1. Thay đổi kết cấu ống hút hạt
• 4.1.2. Cải tiến hệ thống truyền động
• 4.1.3. Cải tiến hệ thống nhả hạt
• 4.1.4. Cải tiến hệ thống dẫn khay
• 4.2. Mô hình thực nghiệm các thông số của máy
• 4.2.1. Thực nghiệm đơn yếu tố
• 4.2.2. Thực nghiệm yếu tố toàn phần
• 4.2.3. Kết quả thí nghiệm
• 4.2.4. Kiểm tra ý nghĩa các hệ số của phương trình hồi quy
• 4.2.5. Tối ưu hóa các thông số máy gieo hạt
• 4.3. Thực nghiệm xét ảnh hưởng của khối lượng, hình dạng và kích thước hạt đến thông số máy
• 4.3.1. Thực nghiệm riêng phần đơn yếu tố loại hạt khảo nghiệm là ớt
• 4.3.2. Thực nghiệm toàn phần đơn yếu tố loại hạt khảo nghiệm là ớt
• 4.3.3. Kết quả thực nghiệm trên hạt ớt
• 4.3.4. Kiểm tra sự tương thích của phương trình hồi quy
• 4.3.5. Tối ưu hóa thời gian hút hạt ớt
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• DANH SÁCH HÌNH VẼ
• DANH SÁCH BẢNG BIỂU

Tóm tắt

I. Tổng Quan về Máy Gieo Hạt Tự Động Giới thiệu chung

Phương pháp gieo hạt trong khay ngày càng phổ biến, mang lại nhiều ưu điểm vượt trội so với phương pháp truyền thống. Gieo hạt trong khay giúp dễ chăm sóc, giảm diện tích, dễ vận chuyển và không phụ thuộc vào thời vụ. Điều này đặc biệt quan trọng trong nhà kính và vườn ươm. Các loại khay thường dùng là khay nhựa và khay xốp với nhiều kích cỡ khác nhau (16, 32, 35, 50, 72, 84 và 104 lỗ). Phương pháp này phù hợp với nhiều loại hạt giống rau củ như cải, cà rốt, cà chua, bí đao, hẹ, tỏi tây, hành, củ cải tím, và các loại hoa có giá trị. Ưu điểm nổi bật là giảm thiểu ảnh hưởng của thời tiết, tăng tỷ lệ sống, giúp mầm và cây phát triển tốt, ít sâu bệnh. Tuy nhiên, nhược điểm là tốn kém chi phí đầu tư ban đầu cho thiết bị vườn ươm.

1.1. Ưu điểm Vượt Trội của Gieo Hạt Trong Khay Hiện Nay

Phương pháp gieo hạt trong khay mang lại nhiều lợi ích đáng kể, bao gồm dễ dàng chăm sóc, giảm diện tích cần thiết, dễ vận chuyển cây con, và không phụ thuộc vào thời vụ. Nhờ đó, người nông dân có thể chủ động sản xuất, đáp ứng nhu cầu thị trường một cách linh hoạt. Đặc biệt, phương pháp này giúp giảm thiểu rủi ro do thời tiết bất lợi, tăng tỷ lệ nảy mầm và phát triển của cây con.

1.2. Nhược Điểm và Thách Thức Của Gieo Hạt Khay Tự Động

Bên cạnh những ưu điểm vượt trội, phương pháp gieo hạt trong khay cũng tồn tại một số hạn chế nhất định. Chi phí đầu tư ban đầu cho thiết bị vườn ươm có thể khá cao. Ngoài ra, người trồng cần có kỹ thuật chăm sóc cây con đúng cách để tránh tình trạng cây chết khi tách bầu đất ra khỏi khay. Tuy nhiên, những lợi ích mà phương pháp này mang lại thường vượt trội hơn so với những nhược điểm này.

II. Nghiên Cứu Máy Gieo Hạt Tự Động Cấu Tạo và Nguyên Lý

Máy gieo hạt tự động trong khay là thiết bị thay thế sức lao động thủ công, gia tăng năng suất, chất lượng và tiết kiệm chi phí. Máy bao gồm các cụm chính: cụm tạo lỗ, cụm gieo hạt, cụm điều khiển; và các cụm phụ: cụm cấp khay, cụm cấp đất, cụm tưới, cụm bón phân, cụm lấp, cụm xếp chồng khay. Các máy gieo hạt tự động hoạt động theo 2 nguyên lý: nguyên lý tay gắp và nguyên lý ống hút chân không. Nguyên lý tay gắp sử dụng robot để gắp hạt và di chuyển đến lỗ gieo, nhưng khó khăn với nhiều loại hạt. Nguyên lý ống hút chân không đơn giản hơn, năng suất cao hơn và gieo được nhiều loại hạt, nên được ứng dụng rộng rãi.

2.1. Các Thành Phần Chính của Máy Gieo Hạt Tự Động Hiện Nay

Máy gieo hạt tự động bao gồm nhiều cụm chức năng, trong đó quan trọng nhất là cụm tạo lỗ, cụm gieo hạt và cụm điều khiển. Cụm tạo lỗ đảm bảo các lỗ gieo có kích thước và độ sâu đồng đều. Cụm gieo hạt có nhiệm vụ lấy hạt từ khay chứa và đặt vào lỗ gieo một cách chính xác. Cụm điều khiển giúp điều phối hoạt động của toàn bộ máy, đảm bảo quá trình gieo hạt diễn ra liên tục và hiệu quả.

2.2. Phân Tích Ưu Nhược Điểm của Hai Nguyên Lý Gieo Hạt Chính

Nguyên lý tay gắp cho độ chính xác cao nhưng khó áp dụng với nhiều loại hạt khác nhau và đòi hỏi lập trình phức tạp. Nguyên lý ống hút chân không đơn giản, năng suất cao và linh hoạt hơn, nhưng cần kiểm soát áp suất hút để tránh làm hỏng hạt. Việc lựa chọn nguyên lý phù hợp phụ thuộc vào loại hạt, quy mô sản xuất và yêu cầu về độ chính xác.

III. Giải Pháp Tối Ưu Hóa Máy Gieo Hạt Tự Động Các Bước

Luận văn tập trung vào tối ưu hóa thông số rung và lực hút chân không để giảm thời gian hút hạt, tăng năng suất. Cải tiến kết cấu máy gieo hạt ASM03 để tăng năng suất từ 350 khay/giờ lên 500 khay/giờ. Quá trình bao gồm nghiên cứu động lực học của dòng khí, ảnh hưởng của thông số rung đến năng suất và quá trình hút hạt. Thiết kế máy gieo hạt tự động trong khay cần lựa chọn cơ cấu gieo hạt, cơ cấu nhận tạo lỗ, sơ đồ nguyên lý hoạt động, tính toán áp suất hút hạt, thời gian quay của đầu hút và áp suất thổi hạt.

3.1. Phương Pháp Tối Ưu Hóa Thông Số Rung và Lực Hút Chân Không

Để tối ưu hóa quá trình hút hạt, cần nghiên cứu kỹ lưỡng các thông số như tần số rung, biên độ rung và áp suất hút chân không. Sử dụng các phương pháp thực nghiệm và mô phỏng để xác định các giá trị tối ưu, đảm bảo hạt được hút nhanh chóng và chính xác mà không bị hư hỏng.

3.2. Các Cơ Cấu Gieo Hạt và Tạo Lỗ Phổ Biến và Hiệu Quả

Có nhiều loại cơ cấu gieo hạt khác nhau, như cơ cấu ống hút, cơ cấu thùng quay và cơ cấu tay gắp. Mỗi loại có ưu nhược điểm riêng và phù hợp với các loại hạt và quy mô sản xuất khác nhau. Tương tự, cơ cấu tạo lỗ cũng có nhiều loại, như cơ cấu dập tịnh tiến và cơ cấu tang quay. Việc lựa chọn cơ cấu phù hợp là yếu tố quan trọng để đảm bảo hiệu quả gieo hạt.

3.3. Cách Tính Toán Áp Suất Hút Hạt Phù Hợp Tăng Năng Suất

Tính toán áp suất hút hạt phù hợp là yếu tố quan trọng để đảm bảo hạt được hút nhanh chóng và chính xác. Áp suất quá thấp có thể khiến hạt không được hút lên, trong khi áp suất quá cao có thể làm hỏng hạt. Do đó, cần có phương pháp tính toán chính xác để xác định áp suất hút tối ưu cho từng loại hạt.

IV. Ứng Dụng và Kết Quả Nghiên Cứu Máy Gieo Hạt ASM03 Cải Tiến

Thiết kế cải tiến máy gieo hạt ASM03 tập trung vào thay đổi kết cấu ống hút hạt, cải tiến hệ thống truyền động và hệ thống nhả hạt, cải tiến hệ thống dẫn khay. Nghiên cứu thực nghiệm các thông số của máy bao gồm thực nghiệm đơn yếu tố và thực nghiệm yếu tố toàn phần. Kết quả thí nghiệm được kiểm tra ý nghĩa bằng phương trình hồi quy và tối ưu hóa các thông số máy. Thực nghiệm xét ảnh hưởng của khối lượng, hình dạng và kích thước hạt đến thông số máy, đặc biệt là với hạt ớt.

4.1. Điểm Mới Trong Thiết Kế Máy Gieo Hạt Tự Động Đời Mới

Thiết kế mới tập trung vào cải thiện hiệu suất hút hạt bằng cách thay đổi kết cấu ống hút, tối ưu hóa hệ thống truyền động để tăng tốc độ và độ chính xác, và cải tiến hệ thống nhả hạt để giảm thiểu tình trạng kẹt hạt.

4.2. Kết Quả Thực Nghiệm và Phân Tích Ảnh Hưởng Của Hạt Giống

Kết quả thực nghiệm cho thấy rằng khối lượng, hình dạng và kích thước hạt giống có ảnh hưởng đáng kể đến thông số máy. Đặc biệt, với hạt ớt, cần điều chỉnh áp suất hút và tốc độ rung để đạt được hiệu quả gieo hạt tốt nhất.

4.3. Phương Pháp Kiểm Tra và Tối Ưu Hóa Thông Số Máy Hiệu Quả

Sử dụng phương trình hồi quy để kiểm tra ý nghĩa của các thông số và tìm ra mối quan hệ giữa chúng. Sau đó, áp dụng các thuật toán tối ưu hóa để tìm ra bộ thông số tối ưu cho từng loại hạt giống, giúp máy hoạt động hiệu quả nhất.

V. Kết Luận và Hướng Phát Triển Máy Gieo Hạt Tự Động

Nghiên cứu và thiết kế máy gieo hạt tự động đóng vai trò quan trọng trong việc nâng cao năng suất và hiệu quả sản xuất nông nghiệp. Việc tối ưu hóa các thông số và cải tiến kết cấu máy sẽ giúp giảm chi phí, tăng năng suất và đảm bảo chất lượng cây trồng. Cần tiếp tục nghiên cứu và phát triển các công nghệ mới để máy gieo hạt tự động ngày càng hoàn thiện và ứng dụng rộng rãi hơn.

5.1. Các Hướng Nghiên Cứu Tiềm Năng Cho Tương Lai Gần

Nghiên cứu về ứng dụng trí tuệ nhân tạo (AI) và học máy (Machine Learning) để tự động điều chỉnh thông số máy phù hợp với từng loại hạt giống và điều kiện môi trường. Phát triển các hệ thống giám sát và điều khiển từ xa dựa trên Internet of Things (IoT) để theo dõi và điều chỉnh quá trình gieo hạt một cách linh hoạt.

5.2. Hàm Ý Quan Trọng Cho Ngành Nông Nghiệp Hiện Đại Việt Nam

Ứng dụng rộng rãi máy gieo hạt tự động sẽ giúp nâng cao năng lực cạnh tranh của ngành nông nghiệp Việt Nam, giảm sự phụ thuộc vào lao động thủ công, và đảm bảo chất lượng sản phẩm. Điều này đặc biệt quan trọng trong bối cảnh hội nhập kinh tế quốc tế và biến đổi khí hậu.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh ngành nông nghiệp hiện đại ngày càng đòi hỏi tự động hóa cao nhằm nâng cao năng suất và chất lượng sản phẩm, máy gieo hạt tự động trong khay đã trở thành thiết bị thiết yếu. Nhu cầu sở hữu máy gieo hạt tự động với năng suất cao, khoảng cách hạt gieo đồng đều và giá thành hợp lý đang tăng mạnh tại nhiều vùng trồng rau hoa trong nước và quốc tế. Theo ước tính, năng suất máy gieo hạt tự động hiện nay phổ biến đạt khoảng 350 khay/giờ, tuy nhiên vẫn chưa đáp ứng được yêu cầu sản xuất quy mô lớn. Luận văn tập trung nghiên cứu thiết kế và tối ưu hóa máy gieo hạt tự động nhằm nâng năng suất từ 350 khay/giờ lên 500 khay/giờ, đồng thời cải tiến kết cấu máy để phù hợp với đặc điểm hạt giống và khay gieo phổ biến tại Việt Nam.

Phạm vi nghiên cứu được giới hạn trong thiết kế máy gieo hạt tự động ứng dụng cho phương pháp gieo hạt trong khay, với thời gian thực hiện từ tháng 01 đến tháng 06 năm 2015 tại Trường Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh. Mục tiêu cụ thể là tối ưu hóa các thông số rung và lực hút chân không để rút ngắn thời gian hút hạt, đảm bảo mỗi kim hút có thể hút đồng loạt một hạt mà không bị sót, đồng thời cải tiến hệ thống truyền động và cơ cấu gieo hạt nhằm tăng năng suất gieo hạt lên 500 khay/giờ.

Nghiên cứu có ý nghĩa quan trọng trong việc giảm sức lao động thủ công, tiết kiệm chi phí sản xuất, nâng cao chất lượng cây giống và đáp ứng chủ trương phát triển nông nghiệp công nghệ cao của Nhà nước. Kết quả nghiên cứu cũng góp phần phát triển công nghiệp chế tạo máy nông nghiệp trong nước, tạo ra sản phẩm có tính cạnh tranh trên thị trường quốc tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Động lực học của dòng khí: Phương trình Navier-Stokes được sử dụng để mô tả chuyển động của khí trong ống hút và kim hút, giúp tính toán áp suất và lực hút chân không cần thiết để hút hạt. Phương trình động lượng và các hệ số hiệu chỉnh được áp dụng để mô hình hóa dòng khí trong các đoạn ống khác nhau.

• Lý thuyết dao động cơ học: Mô hình dao động rời rạc của các tấm rung chứa hạt được xây dựng dựa trên phương trình chuyển động của tấm chịu lực tuần hoàn. Tần số và biên độ rung được điều chỉnh để tối ưu hóa quá trình hút hạt, đảm bảo hạt di chuyển thuận lợi mà không bị rơi mất.

• Phân tích động lực học quá trình hút hạt: Cân bằng lực tác động lên hạt trong quá trình hút được phân tích chi tiết, bao gồm lực hút chân không, trọng lực và lực cản. Mô hình này giúp xác định thời gian hút hạt tối ưu và các thông số kỹ thuật như đường kính lỗ kim hút, áp suất hút, khoảng cách giữa hạt và kim hút.

• Mô hình thiết kế cơ cấu máy: Các cơ cấu gieo hạt và tạo lỗ được thiết kế dựa trên nguyên lý hút chân không kết hợp với cơ cấu rung và truyền động cơ khí, nhằm đảm bảo tính ổn định và năng suất cao.

Các khái niệm chính bao gồm: áp suất hút chân không, tần số rung, biên độ dao động, lực hút, thời gian hút hạt, cơ cấu gieo hạt ống hút – thùng quay, và cơ cấu tạo lỗ dạng dập tịnh tiến.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu thu thập từ các thí nghiệm thực nghiệm trên mô hình máy gieo hạt tự động cải tiến dựa trên máy ASM03 của công ty cơ khí nông nghiệp Thanh Trị – Lâm Đồng. Ngoài ra, dữ liệu lý thuyết được tổng hợp từ các tài liệu chuyên ngành về cơ học chất lưu, cơ học dao động và thiết kế máy.

• Phương pháp phân tích: Kết hợp phân tích lý thuyết, mô phỏng động lực học dòng khí và dao động cơ học với thực nghiệm đơn yếu tố và thực nghiệm toàn phần để khảo sát ảnh hưởng của các thông số như áp suất hút, tần số rung, khoảng cách giữa máng chứa hạt và đầu kim hút đến thời gian hút hạt và năng suất máy.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong vòng 6 tháng, từ tháng 01 đến tháng 06 năm 2015, bao gồm giai đoạn khảo sát tài liệu, thiết kế mô hình, thực nghiệm và tối ưu hóa thông số máy.

• Cỡ mẫu và chọn mẫu: Thí nghiệm được tiến hành trên máy mô hình với các loại hạt phổ biến như hạt cải và hạt ớt, lựa chọn dựa trên đặc tính hình dạng và kích thước đại diện cho nhóm hạt tròn và hạt dẹp/dài.

• Phương pháp chọn mẫu: Lựa chọn mẫu hạt dựa trên đặc điểm hình dạng và khối lượng để đánh giá ảnh hưởng của các thông số máy đến hiệu quả hút hạt.

• Phương pháp phân tích số liệu: Sử dụng phương pháp hồi quy để xây dựng phương trình mô tả mối quan hệ giữa các thông số máy và thời gian hút hạt, kiểm tra ý nghĩa thống kê các hệ số và tối ưu hóa các thông số nhằm đạt năng suất cao nhất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tối ưu hóa thời gian hút hạt: Qua thực nghiệm, thời gian hút hạt tối ưu được xác định là khoảng 0,15 giây cho mỗi hạt, giúp đảm bảo mỗi kim hút có thể hút đồng loạt hạt mà không bị sót. So với thời gian hút ban đầu, thời gian này giảm khoảng 25%, góp phần tăng năng suất gieo hạt.

2. Ảnh hưởng của áp suất hút chân không: Áp suất hút chân không tại điểm hút được tính toán là khoảng 775,5 Pa, đủ để tạo lực hút cần thiết cho hạt cải có đường kính 1,5 mm và khối lượng 5,3 mg. Khi tăng áp suất hút, thời gian hút hạt giảm đáng kể, tuy nhiên nếu áp suất quá cao sẽ gây hiện tượng hút nhiều hạt cùng lúc, làm giảm độ chính xác gieo hạt.

3. Tác động của tần số và biên độ rung: Động cơ rung với tần số từ 100 đến 3000 vòng/phút và biên độ dao động phù hợp giúp hạt di chuyển dễ dàng trên máng chứa, giảm thời gian hút hạt và tăng tính ổn định của quá trình gieo. Biên độ dao động được điều chỉnh trong khoảng 0 – 7 mm để tránh làm rơi hạt ngoài máng.

4. Cải tiến kết cấu máy: Thiết kế cơ cấu gieo hạt theo nguyên lý ống hút kết hợp với cơ cấu lắc kéo đầu hút giúp đơn giản hóa kết cấu máy, giảm số lượng cơ cấu dập lỗ, đồng thời nâng năng suất từ 350 khay/giờ lên 500 khay/giờ, tương đương tăng 43%. Hệ thống truyền động được cải tiến giúp giảm thời gian quay đầu hút và thời gian trễ hệ thống xuống còn 0,6 giây mỗi chu kỳ.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc tối ưu hóa các thông số kỹ thuật như áp suất hút, tần số rung và thời gian hút hạt có ảnh hưởng trực tiếp đến năng suất và độ chính xác của máy gieo hạt tự động. Việc giảm thời gian hút hạt xuống 0,15 giây giúp tăng số lượng khay gieo trong một giờ mà vẫn đảm bảo mỗi lỗ gieo đúng một hạt, tránh tình trạng sót hạt hoặc gieo thừa.

So sánh với các nghiên cứu trong nước và quốc tế, máy gieo hạt tự động cải tiến này có kết cấu đơn giản hơn so với các máy dạng thùng quay phức tạp, đồng thời phù hợp với đặc điểm hạt giống và khay gieo phổ biến tại Việt Nam. Các máy nước ngoài thường có giá thành cao và không thích nghi tốt với kích thước hạt và khay trong nước.

Biểu đồ thể hiện mối quan hệ giữa áp suất hút và thời gian hút hạt cho thấy áp suất hút tăng từ 500 Pa lên 800 Pa làm giảm thời gian hút hạt từ 0,2 giây xuống 0,15 giây, tuy nhiên áp suất vượt quá 800 Pa không làm giảm thêm thời gian đáng kể mà còn gây hiện tượng hút nhiều hạt cùng lúc. Bảng phân tích hồi quy cũng xác nhận tần số rung và khoảng cách giữa máng chứa hạt và đầu kim hút là các yếu tố có ý nghĩa thống kê lớn nhất ảnh hưởng đến thời gian hút hạt.

Việc cải tiến hệ thống truyền động và cơ cấu lắc đầu hút giúp giảm thời gian quay đầu hút từ 0,3 giây xuống 0,2 giây, góp phần nâng cao năng suất tổng thể của máy. Kết quả này phù hợp với mục tiêu nâng năng suất lên 500 khay/giờ, đáp ứng nhu cầu sản xuất rau hoa quy mô lớn.

Đề xuất và khuyến nghị

1. Tăng cường điều chỉnh áp suất hút chân không: Đề xuất sử dụng van tiết lưu và van điều khiển hướng khí để điều chỉnh áp suất hút trong khoảng 700 – 800 Pa nhằm tối ưu thời gian hút hạt và tránh hiện tượng hút nhiều hạt cùng lúc. Chủ thể thực hiện: Nhà sản xuất máy, thời gian: 3 tháng.

2. Tối ưu hóa tần số và biên độ rung của máng chứa hạt: Khuyến nghị sử dụng động cơ rung có thể điều chỉnh tần số từ 100 đến 3000 vòng/phút và biên độ dao động trong khoảng 0 – 7 mm để phù hợp với từng loại hạt. Chủ thể thực hiện: Kỹ sư thiết kế, thời gian: 2 tháng.

3. Cải tiến hệ thống truyền động và cơ cấu lắc đầu hút: Đề xuất thiết kế lại hệ thống truyền động để giảm thời gian quay đầu hút và thời gian trễ hệ thống xuống dưới 0,6 giây mỗi chu kỳ, giúp tăng năng suất gieo hạt. Chủ thể thực hiện: Bộ phận cơ khí, thời gian: 4 tháng.

4. Phát triển mô hình điều khiển tự động: Áp dụng cảm biến quang và bộ điều khiển lập trình để tự động hóa quá trình hút nhả hạt, đảm bảo độ chính xác và ổn định trong vận hành. Chủ thể thực hiện: Bộ phận điện tử và tự động hóa, thời gian: 6 tháng.

5. Đào tạo và chuyển giao công nghệ: Tổ chức các khóa đào tạo kỹ thuật vận hành và bảo trì máy gieo hạt tự động cho người sử dụng tại các vùng chuyên canh rau hoa. Chủ thể thực hiện: Trường đại học và doanh nghiệp, thời gian: liên tục.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành kỹ thuật cơ khí và cơ điện tử: Luận văn cung cấp kiến thức chuyên sâu về thiết kế máy gieo hạt tự động, mô hình động lực học dòng khí và dao động cơ học, phù hợp để tham khảo trong nghiên cứu và học tập.

2. Doanh nghiệp sản xuất máy nông nghiệp: Các công ty chế tạo máy có thể ứng dụng kết quả nghiên cứu để cải tiến sản phẩm, nâng cao năng suất và chất lượng máy gieo hạt tự động, đồng thời giảm chi phí sản xuất.

3. Nông dân và hợp tác xã nông nghiệp: Người sử dụng máy gieo hạt tự động sẽ được hưởng lợi từ việc nâng cao năng suất gieo hạt, giảm sức lao động và chi phí đầu tư, giúp tăng hiệu quả sản xuất rau hoa.

4. Cơ quan quản lý và phát triển nông nghiệp công nghệ cao: Các đơn vị này có thể tham khảo để xây dựng chính sách hỗ trợ phát triển công nghiệp chế tạo máy nông nghiệp, thúc đẩy ứng dụng công nghệ tự động hóa trong sản xuất nông nghiệp.

Câu hỏi thường gặp

1. Máy gieo hạt tự động hoạt động theo nguyên lý nào?
   Máy sử dụng nguyên lý hút chân không kết hợp với cơ cấu rung để hút và nhả hạt vào các lỗ trên khay gieo. Áp suất hút và tần số rung được điều chỉnh để đảm bảo mỗi kim hút chỉ hút một hạt trong thời gian ngắn nhất.

2. Làm thế nào để tăng năng suất máy gieo hạt?
   Năng suất được tăng bằng cách tối ưu hóa thời gian hút hạt (khoảng 0,15 giây), cải tiến hệ thống truyền động để giảm thời gian quay đầu hút và thời gian trễ, đồng thời điều chỉnh áp suất hút và tần số rung phù hợp với loại hạt.

3. Máy có thể gieo được những loại hạt nào?
   Máy thích hợp gieo nhiều loại hạt có kích thước và hình dạng khác nhau như hạt cải, hạt ớt, cà chua, bí đao, hành, củ cải tím và các loại hạt hoa. Việc điều chỉnh thông số máy giúp thích nghi với từng loại hạt.

4. Có những ưu điểm gì khi sử dụng máy gieo hạt tự động?
   Máy giúp giảm sức lao động thủ công, tăng năng suất gieo hạt từ 350 lên 500 khay/giờ, đảm bảo độ đồng đều khoảng cách hạt, giảm thất thoát hạt giống và tiết kiệm chi phí sản xuất.

5. Làm sao để bảo trì và vận hành máy hiệu quả?
   Cần thường xuyên kiểm tra và điều chỉnh áp suất hút, tần số rung, làm sạch các bộ phận hút và cơ cấu truyền động. Đào tạo người vận hành về kỹ thuật sử dụng và bảo trì định kỳ để đảm bảo máy hoạt động ổn định và bền bỉ.

Kết luận

• Luận văn đã thiết kế và tối ưu hóa máy gieo hạt tự động trong khay, nâng năng suất từ 350 khay/giờ lên 500 khay/giờ, tăng khoảng 43%.
• Mô hình động lực học dòng khí và dao động cơ học được áp dụng thành công để xác định các thông số kỹ thuật tối ưu như áp suất hút chân không và tần số rung.
• Cải tiến kết cấu máy với cơ cấu gieo hạt kiểu lắc và hệ thống truyền động mới giúp giảm thời gian chu kỳ gieo hạt, nâng cao độ chính xác và ổn định.
• Kết quả thực nghiệm và phân tích hồi quy xác nhận tính hiệu quả của các giải pháp thiết kế và tối ưu hóa.
• Đề xuất các giải pháp kỹ thuật và đào tạo vận hành nhằm ứng dụng rộng rãi máy gieo hạt tự động trong sản xuất nông nghiệp công nghệ cao.

Next steps: Triển khai sản xuất thử nghiệm máy cải tiến, mở rộng nghiên cứu ứng dụng cho các loại hạt khác, và phát triển hệ thống điều khiển tự động hoàn chỉnh.

Các nhà nghiên cứu và doanh nghiệp trong lĩnh vực cơ khí nông nghiệp được khuyến khích áp dụng kết quả nghiên cứu để phát triển sản phẩm máy gieo hạt tự động phù hợp với nhu cầu thị trường trong và ngoài nước.

Trích đoạn nội dung tài liệu

Chương 1 TÔNG QUAN 1.1 Giới thiệu về phương pháp gieo hạt trong khay Đây là phương pháp gieo hạt bên trong khay có chứa đất sẵn (xem hình 1.1), mỗi lỗ của khay có thể gieo 1 hoặc nhiều hạt tùy theo nhu câu. Sau khi mọc cây sẽ được chăm sóc trực tiếp trên khay cho đến khi thu hoạch hoặc bứng ra cấy trực tiếp lên mặt đất. Thông thường phương pháp gieo hạt trong khay được áp dụng trong nhà kính hay vườn ươm để tiện chăm sóc, giảm bớt sự ảnh hưởng của yếu tố thời tiêt bên ngoài.1: Gieo hạt trong khay Các loại khay thường ding là: khay nhựa hoặc khay xốp với số 16: 32, 35, 50, 72, 84 và 104 (xem hình 1. Cả 2 loại khay đều gọn nhẹ và có độ bên cao, khay xốp có độ cứng cao hơn khay nhựa nên dễ dàng sử dụng cho máy gieo hạt tự động, ngược lại khay nhựa được bán rộng rãi hơn do nó có bề dày mỏng dễ xếp lông nhiêu lớp với nhau.2: Khay gieo hạt băng xốp (phải) và khay nhựa (phải) Các loại hạt gieo trong khay : Phương pháp gieo hạt trong khay có thể áp dụng để gieo rất nhiều loại hạt như : các loại hạt rau củ: cải, cà rốt, cà chua, bí đao, hẹ, tỏi tây, hành, củ cải tím,.

và rất nhiều hạt giống hoa có giá tri (xem hình] 3).3: Các loại hạt có hình dạng đặc trưng thường dùng để gieo trong khay Ưu điểm phương pháp gieo hạt trong khay: dễ chăm sóc, không cần diện tích gieo lớn vì có thé xếp các khay chong lên nhau sao cho phù hợp ánh sáng chiếu vào cây. Gieo hạt trong khay dễ vận chuyên đi trồng, khay giá rẻ, được bán rộng rãi có nhiều loại kích thước phù hợp với từng loại hạt giống cho rau và hoa đặc biệt có thể gieo trồng theo thời gian như mong muốn vì không cần thiết phải theo thời vụ. Quan trọng hon cả là làm giảm ảnh hưởng của yếu tố thời tiết đến cây nên tỷ lệ sông của hạt gieo là cao, mâm và cây sẽ phat trién tot, ít sau bệnh.4: Ứng dụng rộng rãi của phương pháp gieo hạt trong khay Nhược điểm phương pháp gieo hạt trong khay: tn kém phi phi đầu tư thiết bị cho vườn ươm, nếu không có kỹ thuật có thể gây chết cây khi tách bầu đất ra khỏi khay. Tuy nhiên, do có nhiều ưu điểm về mặt năng suất và chất lượng cây trồng cũng như những tiện lợi về thời vụ gieo hạt, tiện công chăm sóc nên phương pháp gieo hat trong khay được ứng dụng rat rộng rãi trong vườn ươm sản xuất cây giống đại trà hay các vùng chuyên canh rau, hoa, quả trong cả nước.2 Tổng quan về máy gieo hạt tự động ứng dụng cho phương pháp gieo hạt trong khay 1.1 Cấu tạo và nguyên lý hoạt động của máy gieo hạt tự động trong khay 1.1 Cau tạo Máy gieo hạt tự động trong khay là thiết bị có thể thay thế sức lao động của con người trong hoạt động gieo hạt và gia tăng năng suất (tăng số lượng khay được gieo trong | gid), chất lượng (giảm thất thoát hạt, vị trí các hạt trong lỗ là giống nhau), tiết kiệm các chi phí dau tư (phí thuê nhân cong, phí chăm sóc) của khâu nay.

Các máy gieo hạt tự động trong khay bao gom các cụm như sau(xem hình 1.5): Y Cụm chính: là các cụm thực hiện các chức năng quan trọng nhất bắt buộc phải có trong mỗi máy gieo hạt tự động đó là: cụm tạo lỗ, cụm gieo hạt, cum điều khiển. ¥ Cum phụ: là các cụm thực hiện các chức năng đi kèm theo cụm chính không bắt buộc phải có trong máy gieo hạt tự động đó là: cụm cấp khay, cụm cấp dat, cụm tưới, cụm bón phân, cụm lap, cụm xép chong khay. | Máy gieo hạt tự động | | Cụm chính | | Cụm phụ | cue Cum s ae cảm Cụm a0 j ón |) lap |) tưới lỗ |ye° khay phân |Í lỗ Hình 1.5: Các cụm chính phụ của máy gieo hạt tự động Kết luận: trong mỗi máy gieo hạt tự động có rất nhiều cụm nhỏ nên luận văn chỉ đi sâu vào nghiên cứu gói gọn trong các cụm chính của máy và sẽ không đề cập đến các cụm còn lại.2 Nguyên lý hoạt động cua máy gieo hạt tự động trong khay: Các máy gieo hạt tự động trong khay hoạt động theo | trong 2 nguyên lý sau: * Nguyên lý tay gap: Sáng chế của nhóm nghiên cứu người Mỹ Douglas O. Keller patent US 6,688,037, năm 2004 là ứng dung robot vào công nghệ gieo hạt tự động (xem hình 1.6) là sử dụng tay gap hạt 29 đến dau cung cấp hạt 106 dé gap hạt và di chuyển đến đúng tâm lỗ 18 của khay 136 để gieo hạt đồng thời bộ phận 20 sẽ tiếp thêm hạt cho đầu cung cấp 106, để tiếp tục quá trình gieo.

Nguyên lý này cho kết quả gieo hạt rất đúng vào tâm lỗ nhờ vào lập trình điều khiến vị trí tay gap 29, nhưng nhược điểm chính là hạt cần gieo có nhiều hình dạng kích thước, khối lượng khác nhau rất khó gap được hạt dẫn đến dé làm hỏng hạt, ngoài ra phải lập trình điều khiến vị trí khi thay đối khay và hạt. Chính những đặc điểm trên mà nguyên lý này rất ít được áp dụng trong thực tế. Em INPUT _# CONTROL UNIT NS all Hinh 1.6: Robot gieo hat theo nguyén ly tay gap hat Nguyên lý sử dung ông hút chân không: Các máy gieo hạt tự động sẽ sử dụng ống hoặc tang hút để thực hiện thao tác hút hat ở khay cấp và nha hạt ở tâm lỗ cần gieo trên khay đất đồng thời cơ cau day khay sẽ đây khay sao cho tâm dãy lỗ kế tiếp năm đúng vào tâm của lễ thoát hạt.7 thể hiện nguyên lý dập lỗ và gieo hạt của máy gieo hạt tự động theo nguyên lý hút chân không, khay đất cần gieo được dẫn tới tang dập 5 để tạo lỗ và tiếp tục di chuyên sang phải dé tang 6 gieo hạt, tang này sẽ quay và trên mặt tang có những 16 hút khí hút hat trong khay 11 va nha hạt vào lỗ của khay đất tai vị trí 8. Gieo hat theo nguyên lý hút chân không có kết cầu đơn giản, cho năng suất rất cao có thé lên đến 800 khay/h và gieo được nhiều loại hạt có hình dạng và kích cỡ khác nhau nên được ứng dụng rộng rãi cả trong và ngoài nước.7: Máy gieo hạt tự động bằng nguyên lý ống hút chân không Kết luận: qua phân tích các nguyên lý vừa nêu thì nguyên lý gieo hạt tự động băng ống hút chân không có nhiều ưu điểm về: tính đơn giản của kết cấu máy, thích nghi nhiéu loai hat, nang suat cao phù hợp với nhu cầu thực tế nên được lựa chọn để nghiên cứu.2 Tình hình nghiên cứu 1.1 Trong nước Do nhu cầu về tự động hóa khâu gieo hạt ngày càng cao nên nước ta cũng có những nghiên cứu về máy gieo hạt tự động cụ thể là công ty cơ khí nông nghiệp Thanh Tri đã cải tién các máy cũ thành máy gieo hạt ASM-03 (xem hình 1.8) có năng suất 350 khay/h.

Nguyên lý hoạt động: Máy hoạt động theo chương trình được lập san.Luc hoạt động được truyền băng khí nén. Cần hút hạt sẽ xoay quanh trục và thực hiện thao tác hút khi nó ở vị trí gan khay hạt va thực hiện động tac xa khí đây hạt xuống khay khi cần quay sang khay gieo. Thiết bị này cho năng suất rất cao có thể thay thế nhiều lao động mà vẫn đảm bảo độ đồng đều vị trí giữa các hạt. Ngoài ra, hai sinh viên Văn Đức Ái và Trần Hoàng Nguyên tại trường Đại học kỹ thuật công nghệ đã thực hiện luận văn tốt nghiệp với dé tài: “Thiết kế và chế tạo mô hình máy gieo hạt rau” và có mô hình thiết kế như hình 1.2 Ngoài nước Ở các nước phát triển ngành nông nghiệp sản xuất theo hình thức nông trang, đại trà nên đã có nhiều nhà khoa học, doanh nghiệp nghiên cứu áp dụng tự động hóa vào nông nghiệp và trong mảng về máy gieo hạt tự động có các công trình sáng chế sau Nhà sáng chế Athony Visser năm 1977 đã được công nhận bằng sáng chế số 4004713 tại Mỹ về máy gieo hạt tự động.

Sáng chế của nhóm nghiên cứu người Mỹ Douglas O. Keller, Lake Oswego, Troy M. Swartwood, Jelìrey D. Donaldson US 6,688,037, năm 2004 là ứng dụng robot vào công nghệ gieo hạt tự động.

Sáng chế của Kirk Alan Lang, Trinity, FL (Hoa kỳ) là máy gieo hạt dạng thùng quay (h.10) P 4 bà ` —w TOCONTROLLER f ì - a a IS, ĩ 82 soe 3 ao Hình 1.10: Máy gieo hạt tự động dạng thùng quay của Kirk Alan Lang Nguyên lý hoạt động: từ hình ta thấy trên bề mặt ngoài của thùng có bố trí các 16, các 16 này có kết nối với nguôn khí nén điều chỉnh được áp suất bên trong. Hạt cần gieo 12 từ phéu 50 được cấp đến vị trí 51. Tại đây lỗ 36A (được điều chỉnh vị trí khi thùng 34 quay) sẽ hút hạt vào, lỗ sẽ được thiết kết sao cho chỉ hút được 1 hạt mỗi lần thực hiện. Khi lỗ 36A quay đến vị trí như hình thì máy sẽ tăng áp suất lên và thối hạt vào khay.

Ngoài ra còn có một số dây chuyển gieo hạt tự động của hãng Urbinaty, Italia, Mosa- Pháp. Kêt luận: tình hình nghiên cứu máy gieo hạt trong nước dang ở mức thiệt kê và chê tạo thực nghiệm chưa có nhiêu nghiên cứu tính toán tôi ưu kêt câu thông sô máy nên năng suât chưa cao. Các máy được nghiên cứu ở nước ngoài thì khá công kênh, giá cả cao, không phù hợp với tiêu chuẩn khay và kích thước hạt ở nước ta. 13 Lý do chọn đề tài Ngày nay nhu cầu tiêu thụ lương thực, rau quả ngày cảng tăng nhanh nên ngành nông nghiệp đang dan hình thành các vùng chuyên canh rau quả lương thực và áp dụng tự động hóa mạnh mẽ vào sản xuất.

Do vậy ngoài việc góp phần đáp ứng nhu câu sản xuất nhanh chóng và sản lượng lớn thì những lý do để tôi chọn dé tài nghiên cứu máy gieo hạt tự động trong khay như sau: Giảm sự vất vả cho người nông dân. * Giảm nhân lực ngành nông nghiệp. Đáp ứng nhu cau trong nước: hạ giá thành của mỗi máy, nâng cao năng suất chất lượng gieo hạt để nông dân giảm chi phí sản xuất cạnh tranh nông sản ngoại nhập, thiết kế máy đơn giản dễ sử dụng.
