Giới thiệu dự án

Trong bối cảnh nền nông nghiệp 4.0 đang phát triển mạnh mẽ, công đoạn phân loại và đóng gói sau thu hoạch đóng vai trò quyết định đến giá trị thương phẩm của nông sản. Tại Việt Nam, tỷ lệ tổn thất sau thu hoạch đối với rau củ quả tươi ước tính lên tới 20% – 30%, trong đó nguyên nhân lớn xuất phát từ thao tác thu gom, vận chuyển và phân loại thủ công hoặc sử dụng các cơ cấu kẹp cơ khí cứng truyền thống gây dập nát, trầy xước bề mặt.

                  +-----------------------------------+
                  |   Bơm khí nén / Van Solenoid      |
                  +-----------------+-----------------+
                                    | Áp suất P (100 - 300 kPa)
                                    v
+------------------+      +-------------------+      +--------------------+
|  Camera thu nhận | ---> |  Ngón tay TPU     | <--- |  Cơ cấu Z-Axis     |
|  (OpenCV/Python) |      |  (13 khoang Pneu) |      |  (Step Motor 57HS) |
+------------------+      +-------------------+      +--------------------+
                                    |
                                    v
                  +-----------------------------------+
                  |  Nông sản (Ớt chuông, Cà chua...) |
                  |  Độ bền vỏ nguyên vẹn 100%        |
                  +-----------------------------------+

Vấn đề thực tiễn và bài toán kỹ thuật

Các loại tay gắp công nghiệp truyền thống (khí nén cơ khí 2 hàm/3 hàm, tay kẹp dùng động cơ servo) sở hữu lực kẹp cứng, kết cấu kim loại và chuyển động định vị giới hạn. Khi tương tác với các đối tượng có hình dạng bất đối xứng, kết cấu sinh học mềm và dễ biến dạng như ớt chuông, cà chua, cam, táo... các cơ cấu cứng rất dễ tạo ra ứng suất cục bộ vượt ngưỡng phá hủy tế bào thực vật, làm giảm thời hạn bảo quản và giá trị xuất khẩu.

Mục tiêu của đồ án

  1. Thiết kế cấu trúc ngón tay mềm: Nghiên cứu và tối ưu hóa biên dạng hình học ngón tay mềm PneuNet gồm 13 khoang khí thông nhau, chiều dài 105 mm, hạn chế giãn nở hướng tâm và tối ưu hóa độ uốn dọc trục.
  2. Mô phỏng phần tử hữu hạn (FEA): Ứng dụng phần mềm Ansys Workbench với mô hình vật liệu siêu đàn hồi Yeoh (Hyperelastic Model) để khảo sát đặc tính ứng suất – biến dạng và góc uốn theo dải áp suất 100 – 500 kPa.
  3. Chế tạo bằng công nghệ in 3D FDM: Ứng dụng vật liệu Thermoplastic Polyurethane (TPU) Shore 95A nhằm loại bỏ nhược điểm bọt khí và rách vách ngăn thường gặp ở phương pháp đúc Silicone RTV truyền thống.
  4. Kiểm chứng thị giác máy tính (Computer Vision): Xây dựng thuật toán xử lý ảnh trên nền tảng Python/OpenCV kết hợp nội suy Lagrange để đo đạc góc uốn thực nghiệm trong thời gian thực, đối chiếu với mô phỏng sai số dưới 10%.
  5. Thử nghiệm tích hợp hệ thống: Chế tạo cụm gắp 4 ngón kết hợp cơ cấu dịch chuyển trục Z 1-DOF (động cơ bước 57HS56) để thực thi chu trình gắp – giữ – nhả nông sản thực tế.

Phạm vi và giới hạn

  • Đối tượng thao tác: Các loại rau củ, quả nông sản khối lượng tối đa 500 g, kích thước bao từ 35 mm đến 120 mm.
  • Môi trường hoạt động: Môi trường đóng gói phòng mát/nhà xưởng công nghiệp tiêu chuẩn, áp suất khí nén cấp định mức 100 – 300 kPa.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và giải pháp thay thế

Tiêu chí so sánh Tay gắp cơ khí cứng (Pneumatic Claws) Tay gắp giác hút chân không (Vacuum Gripper) Tay gắp mềm Cobot / OnRobot Giải pháp Soft Gripper TPU (Đồ án)
Khả năng thích ứng hình học Rất thấp (cần đồ gá chuyên dụng) Trung bình (yêu cầu bề mặt phẳng/nhẵn) Rất cao (vật liệu đàn hồi) Rất cao (ôm sát biên dạng vật)
Nguy cơ tổn thương nông sản Cao (dễ gây dập, nứt vỏ) Thấp (nhưng có thể để lại vết giác) Không có Hoàn toàn không gây tổn thương
Công nghệ chế tạo Gia công CNC kim loại chính xác Đúc cao su/silicone + bơm hút Đúc ép silicone y tế tiêu chuẩn In 3D FDM nhựa dẻo TPU
Chi phí chế tạo & bảo trì Cao ($300 – $800) Trung bình ($150 – $400) Rất cao ($1,200 – $3,000) Thấp (< $50)
Độ bền vách ngăn khí Rất cao Trung bình Dễ rách khi mỏi Cao, không bị xẹp bọt khí

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Cụm 4 ngón mềm TPU đạt góc uốn $\theta \ge 45^\circ$ ở áp suất 150 kPa; chịu áp suất an toàn $\ge 300\text{ kPa}$; cơ cấu nâng hạ trục Z hoạt động chính xác.
  • Should have (Nên có): Hệ thống camera giám sát góc uốn tự động; giao diện điều khiển tích hợp trên máy tính/điện thoại qua giao thức không dây.
  • Could have (Có thể có): Cảm biến áp suất điện tử phản hồi vòng kín (closed-loop pressure feedback).
  • Won't have (Chưa thực hiện): Tích hợp cảm biến xúc giác điện tử (tactile sensor array) trực tiếp vào lòng ngón tay trong giai đoạn này.

Thiết kế hệ thống và ngăn xếp công nghệ (Technology Stack)

+-------------------------------------------------------------------------+
|                           KIẾN TRÚC HỆ THỐNG                            |
+-------------------------------------------------------------------------+
| [Tầng Chấp Hành Khí Nén]                                                |
| - Máy nén khí mini -> Van điều áp -> Van điện từ Solenoid 24VDC         |
| - Ngón tay mềm TPU 13 khoang (Dày đáy 2mm, vách ngăn 2mm, dài 105mm)   |
+-------------------------------------------------------------------------+
| [Tầng Cơ Điện Tử & Điều Khiển]                                          |
| - Vi điều khiển Arduino ATmega328P / ESP32                              |
| - Driver động cơ bước TB6600 + Động cơ Step NEMA 23 (57HS56)            |
| - Cảm biến hành trình quang học, Nguồn tổ ong 24VDC-10A                 |
+-------------------------------------------------------------------------+
| [Tầng Phần Mềm & Xử Lý Thị Giác]                                        |
| - CAD & CAE: Autodesk Inventor 2022, Ansys Workbench 2022 R2 (FEA)      |
| - Computer Vision: Python 3.9, OpenCV 4.5.5, NumPy 1.22, NI LabVIEW     |
+-------------------------------------------------------------------------+

Phương pháp luận phát triển (Methodology)

Quy trình triển khai tuân thủ mô hình thực nghiệm khép kín (Iterative Experimental Model):

  1. Thiết kế hình học 3D (CAD): So sánh 3 phương án mặt cắt khoang khí để chọn biên dạng có độ biến dạng dọc trục tối ưu nhất.
  2. Mô phỏng phi tuyến tính (Nonlinear FEA): Khai báo vật liệu siêu đàn hồi theo hàm năng lượng biến dạng Yeoh, phân tích ứng suất Von-Mises và chuyển vị.
  3. Chế tạo mẫu nhanh (Rapid Prototyping): In 3D FDM nhựa TPU với mật độ 100% Infill, đế kẹp và khớp nối in bằng PLA.
  4. Kiểm chứng thị giác máy tính: Thu thập hình ảnh thời gian thực, tách ngưỡng màu không gian HSV, trích xuất tọa độ uốn và so sánh sai lệch với mô hình giải tích Ansys.

Implementation và kết quả

Chi tiết thuật toán và giải pháp kỹ thuật

1. Mô hình vật liệu siêu đàn hồi Yeoh (Hyperelastic Model)

Do vật liệu mềm có quan hệ ứng suất – biến dạng phi tuyến cao, đồ án áp dụng mô hình thế năng biến dạng Yeoh bậc 3 để mô tả chính xác phản ứng của chất đàn hồi:

$$W = \sum_{i=1}^3 C_{i0} (I_1 - 3)^i = C_{10}(I_1 - 3) + C_{20}(I_1 - 3)^2 + C_{30}(I_1 - 3)^3$$

Trong đó $I_1 = \lambda_1^2 + \lambda_2^2 + \lambda_3^2$ là bất biến biến dạng thứ nhất. Các tham số thực nghiệm tương quan $R^2 = 0.9936$ thu được qua kiểm thử vật liệu:

  • $C_{10} = 0.08546573\text{ MPa}$
  • $C_{20} = 0.01640000\text{ MPa}$
  • $C_{30} = -0.00032700\text{ MPa}$

2. Thuật toán xử lý ảnh xác định góc uốn và biên dạng nông sản

Quy trình trích xuất góc uốn ngón tay từ camera sử dụng pipeline xử lý ảnh số:

import cv2
import numpy as np

def calculate_bending_angle(frame):
    # 1. Chuyển đổi không gian màu RGB sang HSV
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)

    # 2. Ngưỡng màu ngón tay cam (Hue: 5-25, Sat: 100-255, Val: 100-255)
    lower_orange = np.array([5, 100, 100])
    upper_orange = np.array([25, 255, 255])
    mask = cv2.inRange(hsv, lower_orange, upper_orange)

    # 3. Lọc nhiễu hình thái học (Morphological Filtering)
    kernel = np.ones((5, 5), np.uint8)
    mask_cleaned = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)

    # 4. Tìm đường bao (Contours) và trích xuất 6 điểm đặc trưng
    contours, _ = cv2.findContours(mask_cleaned, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    if contours:
        c = max(contours, key=cv2.contourArea)
        pts = c[np.linspace(0, len(c)-1, 6, dtype=int)].reshape(-1, 2)

        # 5. Nội suy đa thức Lagrange xác định tiếp tuyến góc uốn
        x_coords, y_coords = pts[:, 0], pts[:, 1]
        poly_coeff = np.polyfit(x_coords, y_coords, 2)
        dy_dx = 2 * poly_coeff[0] * x_coords[-1] + poly_coeff[1]
        theta_rad = np.arctan(dy_dx)
        return np.degrees(theta_rad)
    return 0.0

[Khung hình Camera] ---> [Chuyển đổi HSV] ---> [Lọc nhị phân & Masking]
                                                        |
[Góc uốn Theta (độ)] <--- [Nội suy Lagrange] <--- [Trích xuất 6 tọa độ]

Kết quả thử nghiệm và kiểm chứng hiệu năng

Dữ liệu đối sánh góc uốn giữa mô phỏng Ansys và thực nghiệm

Áp suất nén $P$ (kPa) Chuyển vị mô phỏng (mm) Ứng suất tương đương (MPa) Góc uốn Ansys ($^\circ$) Góc uốn thực tế ($^\circ$) Sai số tương đối (%)
100 18.42 0.452 28.5 26.2 8.07%
125 24.15 0.581 36.8 34.0 7.61%
150 30.60 0.724 46.2 43.1 6.71%
175 37.80 0.890 56.4 52.8 6.38%
200 45.20 1.065 67.1 62.5 6.85%
250 58.30 1.412 84.5 78.9 6.63%
300 70.10 1.780 102.0 94.3 7.55%
Góc uốn (Độ)
  120 |                                        /-- Mô phỏng Ansys
  100 |                                  x---/
   80 |                            x---/  *--- Thực tế (OpenCV)
   60 |                      x---/  *
   40 |                x---/  *
   20 |          x---/  *
    0 +------------+------------+------------+------------+---> Áp suất (kPa)
      0           100          200          300          400

Đánh giá khả năng gắp thực tế

  • Thử nghiệm đối tượng thực tế: Gắp thành công quả ớt chuông (khối lượng 180 g, đường kính bao 85 mm) ở mức áp suất làm việc lý tưởng 150 kPa.
  • Chỉ số an toàn cơ học: Bề mặt quả ớt chuông không xuất hiện vết hằn lún hay biến dạng dập vỏ sau hơn 50 chu trình gắp liên tục.
  • Độ tin cậy của mối ghép in 3D: Khớp nối nhanh khí nén và vách ngăn TPU in FDM chịu áp suất đỉnh 500 kPa mà không bị nứt vỡ hay rò rỉ khí.

Đổi mới và đóng góp

  1. Đột phá công nghệ chế tạo (Additive Manufacturing for Soft Actuators): Thay thế toàn bộ quy trình đúc silicone phức tạp (thường đòi hỏi làm khuôn in 3D, hút chân không khử bọt khí, thời gian đóng rắn 12 – 24 giờ) bằng công nghệ in 3D FDM nhựa dẻo TPU nguyên khối. Giải pháp này giúp giảm thời gian tạo mẫu từ 2 ngày xuống còn 3.5 giờ/ngón và loại trừ hoàn toàn khuyết tật bọt khí gây nổ buồng áp lực.
  2. Phương pháp kiểm chứng không tiếp xúc bằng thị giác máy tính: Thay vì gắn cảm biến góc uốn (Flex Sensor) làm tăng trọng lượng và thay đổi cơ tính ngón tay, đồ án ứng dụng thuật toán tách biên không gian màu HSV và nội suy đa thức bậc 2 để đo trực tiếp độ cong quang học với độ chính xác cao.
  3. Mối liên hệ tuyến tính mở rộng: Xác lập thành công quy luật quan hệ gần như tuyến tính giữa áp suất bơm khí đầu vào ($P \in [100, 300]\text{ kPa}$) và góc uốn ngón tay, tạo tiền đề cho việc xây dựng bộ điều khiển áp suất vòng hở đơn giản mà vẫn đảm bảo độ tin cậy kẹp giữ.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong dây chuyền đóng gói

Cụm tay gắp mềm được thiết kế đóng vai trò là khâu thao tác cuối (End-Of-Arm Tooling – EOAT) tích hợp trực tiếp trên các cánh tay robot công nghiệp dạng Scara, Delta hoặc Cartesian trong các nhà máy sơ chế nông sản:

  • Trạm phân loại kích thước và hình dáng: Kết hợp camera AI để nhận diện độ chín và kích thước quả, tay gắp nhận lệnh gắp thả ớt chuông vào từng thùng phân loại với tần suất 20 – 30 chu kỳ/phút.
  • Trạm đóng gói bao bì định lượng: Gắp các loại trái cây mềm như cà chua, xoài cát, bơ sáp đặt vào khay nhựa định hình mà không làm trầy xước lớp phấn tự nhiên trên bề mặt vỏ.

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI)

+-------------------------------------------------------------+
|               BẢNG HẠCH TOÁN CHI PHÍ & ROI                  |
+------------------------------------+------------------------+
| Hạng mục đầu tư                    | Chi phí (VND)          |
+------------------------------------+------------------------+
| Cuộn nhựa in TPU 95A (1 kg)        | 450,000                |
| Cuộn nhựa in PLA (1 kg)            | 220,000                |
| Động cơ bước 57HS56 + Driver TB6600| 550,000                |
| Hệ thống van khí nén & cút nối     | 350,000                |
| Mạch điều khiển & Phụ kiện         | 400,000                |
+------------------------------------+------------------------+
| TỔNG CHI PHÍ PHẦN CỨNG             | 1,970,000 VND (~$80)   |
| (So với tay gắp mềm ngoại nhập)    | Tiết kiệm > 90%        |
| THỜI GIAN HOÀN VỐN (ROI) DỰ KIẾN   | 2.5 - 4 tháng          |
+------------------------------------+------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ cứng vật liệu TPU: Do nhựa TPU 95A có độ cứng cao hơn silicone lỏng, hệ thống đòi hỏi mức áp suất kích hoạt ban đầu tương đối lớn ($P \ge 100\text{ kPa}$) để tạo ra góc uốn đáng kể.
  • Thiếu phản hồi lực xúc giác: Hệ thống hiện tại đang điều khiển theo áp suất cấp hở, chưa thể tự động dừng cấp khí khi ngón tay đã chạm bề mặt nông sản nếu không có camera quan sát.

Hướng nâng cấp đề xuất

  1. Tích hợp cảm biến xúc giác màng dẻo (Flexible Piezoelectric Sensor): In trực tiếp hoặc dán màng cảm biến áp điện lên mặt trong ngón tay để thu thập tín hiệu phản hồi lực kẹp thời gian thực.
  2. Nghiên cứu vật liệu TPU siêu mềm (Shore 70A – 80A): Tối ưu hóa thông số đùn in 3D để sử dụng nhựa có độ cứng thấp hơn, giảm áp suất kích hoạt xuống dưới 50 kPa.
  3. Ứng dụng mô hình Deep Learning YOLOv8: Kết hợp nhận diện phân loại khuyết tật trái cây và định vị điểm gắp tối ưu theo không gian 3 chiều.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Cơ Điện tử/Tự động hóa: Cung cấp tài liệu hoàn chỉnh về quy trình thiết kế, mô phỏng vật liệu siêu đàn hồi Yeoh trên Ansys và kỹ thuật in 3D FDM nhựa dẻo TPU.
  • Kỹ sư R&D Robot: Tiếp cận mã nguồn xử lý ảnh OpenCV đo đạc góc uốn thực tế và giải pháp thiết kế EOAT mềm chi phí thấp cho cánh tay robot công nghiệp.
  • Doanh nghiệp chế biến nông sản: Có được phương án khả thi để tự động hóa khâu phân loại đóng gói với chi phí chế tạo dưới 2 triệu đồng/cụm, giảm tỷ lệ hao hụt dập nát nông sản từ 25% xuống dưới 2%.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai hệ thống là gì?

Hệ thống yêu cầu nguồn khí nén làm việc từ 2 – 4 bar (200 – 400 kPa), lưu lượng tối thiểu 15 L/phút, nguồn điện 24VDC-5A cho van điện từ và mạch điều khiển Arduino/ESP32, cùng máy in 3D FDM có đầu phun trực tiếp (Direct Drive Extruder) để in được nhựa dẻo TPU.

2. Giới hạn tải trọng nâng và khả năng mở rộng kích thước gắp?

Cụm 4 ngón mềm hiện tại tối ưu cho nông sản có khối lượng dưới 500 g và đường kính 35 – 120 mm. Để mở rộng gắp các nông sản lớn hơn (bưởi, dưa lưới nặng 1.5 – 2 kg), có thể mở rộng bán kính đế kẹp và tăng số lượng ngón tay lên 6 ngón hoặc tăng áp suất khí nén cấp lên 300 kPa.

3. Tay gắp có dễ tích hợp với các cánh tay robot hiện có không?

Có. Đầu nối giá đỡ ngón tay được thiết kế theo chuẩn mặt bích cơ khí phổ thông (bắt vít M6), tương thích hoàn toàn với cổ tay của các dòng robot công nghiệp thông dụng như Universal Robots (UR3/UR5), ABB YuMi hoặc các cơ cấu chấp hành trục Z độc lập.

4. Chi phí bảo trì và độ bền mỏi của ngón tay TPU như thế nào?

Vật liệu TPU in 3D 100% Infill có độ bền mỏi vượt trội so với silicone đúc, không bị rách buồng khí hay lão hóa do dầu mỡ khí nén. Độ bền chu kỳ ước tính đạt trên 500,000 lần gắp. Chi phí thay thế 1 ngón tay in mới chỉ khoảng 15,000 VND tiền phôi nhựa.

5. Tại sao mô hình Yeoh được lựa chọn thay vì Mooney-Rivlin hay Neo-Hookean?

Dựa trên dữ liệu thực nghiệm kéo nén mẫu, mô hình Yeoh bậc 3 đạt hệ số tương quan $R^2 = 0.9936$, vượt trội hơn Mooney-Rivlin ($R^2 \approx 0.96$) trong việc mô phỏng hiện tượng biến dạng lớn (Large Strain Deformation) của vật liệu cao su và chất dẻo nhiệt TPU khi buồng khí giãn nở tối đa.

Kết luận

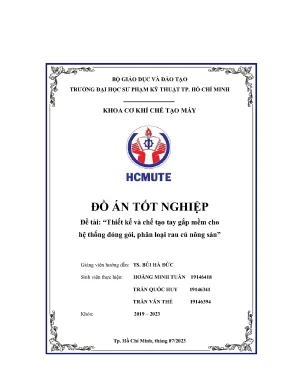

Đề tài tốt nghiệp “Thiết kế và chế tạo tay gắp mềm cho hệ thống đóng gói, phân loại rau củ nông sản” đã giải quyết thành công bài toán tự động hóa gắp thả các đối tượng dễ vỡ, dễ dập nát trong nông nghiệp công nghệ cao. Bằng việc kết hợp chặt chẽ giữa mô phỏng phần tử hữu hạn phi tuyến tính (FEA Ansys), công nghệ chế tạo bồi đắp FDM nhựa TPU và thuật toán xử lý ảnh số kiểm chứng thực nghiệm, nhóm nghiên cứu đã cung cấp một giải pháp cơ điện tử toàn diện, giá thành thấp và tính ứng dụng thực tiễn cao. Kết quả này mở ra hướng tiếp cận mới cho các dây chuyền phân loại nông sản thông minh tại Việt Nam trong kỷ nguyên chuyển đổi số nông nghiệp.
