Nghiên cứu trạng thái ứng suất biến dạng của xi phông trong quá trình hạ chìm áp dụng cho dự án xi phông sông mang quảng ninh

Chuyên khảo phân tích Nghiên cứu trạng thái ứng suất biến dạng của xi phông trong quá trình hạ chìm áp dụng cho dự án xi, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

• Tác giả: Nguyễn Kim Tuấn
• Người hướng dẫn: PGS. Nguyễn Ngọc Thắng
• Trường học: Trường Đại học
• Chuyên ngành: Kỹ thuật xây dựng công trình thủy
• Đề tài: Nghiên cứu trạng thái Ứng suất – Biến dạng của xi phông trong dự án Sông Mang, Quảng Ninh
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: Hà Nội

Mục lục chi tiết

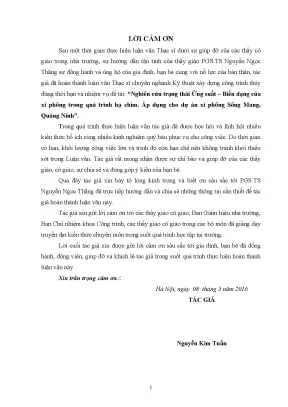

• LỜI CẢM ƠN
• BẢN CAM KẾT
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU
• DANH MỤC VIẾT TẮT
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ XI PHÔNG
• 1.1. Các xi phông đã lắp đặt, hạ chìm trên thế giới và ở Việt Nam
• 1.1.1. Các xi phông đã lắp đặt hạ chìm trên thế giới
• 1.1.2. Các xi phông đã lắp đặt hạ chìm ở Việt Nam
• 1.1.2.1. Xi phông Lạch Tray
• 1.1.2.2. Xi phông Sông Chanh Quảng Ninh
• 1.1.2.3. Xi phông Soài Rạp
• 1.1.2.4. Xi Phông qua sông Bình Thuận
• 1.1.2.5. Xi Phông Long Toàn
• 1.1.2.6. Xi phông Hòn Dấu
• 1.2. Các nghiên cứu về hạ chìm xi phông
• 1.3. Các phương pháp hạ chìm xi phông
• 1.3.1. Phương pháp hạ chìm có gối đỡ
• 1.3.2. Phương pháp hạ chìm dùng phao
• 1.3.3. Phương pháp hạ chìm tự do
• 1.3.4. Phương pháp hạ chìm dùng cần cẩu nổi hoặc các gối đỡ mang thiết bị nâng
• 1.3.5. Phương pháp kéo trượt ngang đáy sông
• 1.4. Một số đặc tính của ống HPDE PE100
• 1.5. Phạm vi nghiên cứu của luận văn
• 1.6. Kết luận Chương 1
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP TÍNH TOÁN ỨNG SUẤT – BIẾN DẠNG CỦA XI PHÔNG
• 2.1. Các phương pháp tính toán
• 2.1.1. Phương pháp giải tích
• 2.1.1.1. Tính toán ứng suất biến dạng phương pháp hạ chìm có gối đỡ
• 2.1.1.2. Tính toán ứng suất biến dạng phương pháp hạ chìm tự do
• 2.1.2. Phương pháp phần tử hữu hạn
• 2.1.2.1. Nội dung cơ bản của phương pháp phần tử hữu hạn
• 2.1.2.2. Thiết lập phương trình cơ bản của bài toán
• 2.2. Giới thiệu phần mềm ứng dụng tính toán Sap 2000
• 2.2.1. Tính năng của phần mềm sử dụng SAP 2000
• 2.2.1.1. Tính năng giao tiếp
• 2.2.1.2. Khả năng phân tích và thiết kế
• 2.3. Kết luận chương 2
• 3. CHƯƠNG 3: ÁP DỤNG TÍNH TOÁN CHO DỰ ÁN XI PHÔNG SÔNG MANG, QUẢNG NINH
• 3.1. Giới thiệu công trình
• 3.1.1. Nhiệm vụ công trình
• 3.1.2. Cấp công trình và tần suất thiết kế
• 3.1.3. Khí tượng thủy văn
• 3.1.3.1. Đặc điểm khí hậu
• 3.1.3.2. Mưa năm và mưa lũ trên lưu vực
• 3.1.3.3. Kết quả tính toán mực nước trên sông Mang
• 3.1.4. Tài liệu đất nền tuyến xi phông
• 3.1.5. Quy mô công trình chủ yếu
• 3.1.5.1. Tuyến đường ống sau cống đến xi phông sông Mang
• 3.1.5.2. Tuyến xi phông sông Mang
• 3.1.5.3. Tuyến đường ống cấp nước tưới Quan Lạn + Minh Châu
• 3.1.5.4. Tuyến đường ống cấp nước sinh hoạt Quan Lạn + Minh Châu
• 3.1.5.5. Tuyến đường ống cấp nước tưới Quan Lạn
• 3.1.5.6. Tuyến đường ống cấp nước sinh hoạt Quan Lạn
• 3.1.5.7. Tuyến đường ống cấp nước tưới Minh Châu
• 3.1.5.8. Tuyến đường ống cấp nước sinh hoạt Minh Châu
• 3.1.5.9. Trạm bơm và khu xử lý nước sinh hoạt
• 3.2. Quá trình thi công hạ chìm xi phông sông Mang
• 3.2.1. Thời gian đánh chìm xi phông
• 3.2.2. Trình tự thi công đánh chìm xi phông
• 3.3. Các thông số tính toán – Sơ đồ tính
• 3.3.1. Trường hợp neo giữ xi phông trên mặt nước chờ hạ chìm
• 3.3.2. Trường hợp xi phông sau khi hạ chìm
• KẾT LUẬN, KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Ứng Suất Xi Phông Sông Mang QN

Bài viết này tập trung vào việc nghiên cứu ứng suất và biến dạng của xi phông trong dự án Sông Mang, Quảng Ninh. Các công trình thủy lợi và thủy điện thường sử dụng xi phông để dẫn nước qua các chướng ngại vật như sông, hồ. Việc hiểu rõ trạng thái ứng suất và biến dạng của xi phông là rất quan trọng để đảm bảo an toàn và hiệu quả của công trình. Xi phông có thể được chế tạo từ nhiều loại vật liệu khác nhau như thép, gang, bê tông cốt thép, hoặc HDPE, mỗi loại vật liệu có đặc tính cơ học riêng. Do đó, việc lựa chọn vật liệu và phương pháp thi công phù hợp là yếu tố then chốt. Bài viết sẽ đi sâu vào các phương pháp tính toán và phân tích ứng suất, biến dạng của xi phông, đặc biệt trong quá trình hạ chìm.

1.1. Tầm quan trọng của phân tích ứng suất và biến dạng

Việc phân tích ứng suất và biến dạng giúp kỹ sư đánh giá được độ bền xi phông và tuổi thọ xi phông. Quá trình thi công, đặc biệt là hạ chìm, có thể gây ra các tải trọng lớn tác động lên kết cấu xi phông. Nếu ứng suất vượt quá giới hạn cho phép, xi phông có thể bị hư hỏng, gây ảnh hưởng đến hoạt động của toàn bộ hệ thống. Do đó, việc mô phỏng ứng suất và mô phỏng biến dạng là bước không thể thiếu trong quá trình thiết kế và thi công.

1.2. Giới thiệu dự án Sông Mang Quảng Ninh

Dự án Sông Mang, Quảng Ninh là một dự án thủy lợi quan trọng, trong đó xi phông đóng vai trò then chốt trong việc dẫn nước. Điều kiện địa chất công trình và thủy văn tại khu vực này có những đặc điểm riêng, đòi hỏi việc thiết kế và thi công xi phông phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Việc nghiên cứu ứng suất và biến dạng của xi phông trong dự án này có ý nghĩa thực tiễn lớn, giúp đảm bảo an toàn và hiệu quả của công trình.

II. Thách Thức Nghiên Cứu Ứng Suất Xi Phông Hạ Chìm

Quá trình hạ chìm xi phông là một thách thức lớn trong kỹ thuật xây dựng. Các yếu tố như áp lực nước, tải trọng từ đất nền, và sự thay đổi ứng suất trong quá trình thi công có thể ảnh hưởng đến độ bền xi phông. Việc sử dụng vật liệu HDPE cho xi phông mang lại nhiều ưu điểm như khả năng chống ăn mòn và độ dẻo dai cao, nhưng cũng đòi hỏi phải có phương pháp tính toán và thi công phù hợp. Các tiêu chuẩn hiện hành thường tập trung vào xi phông ống thép, do đó cần có nghiên cứu chuyên sâu để áp dụng cho vật liệu HDPE.

2.1. Các yếu tố ảnh hưởng đến ứng suất và biến dạng

Nhiều yếu tố có thể ảnh hưởng đến ứng suất và biến dạng của xi phông trong quá trình hạ chìm. Tải trọng tĩnh bao gồm trọng lượng bản thân xi phông và áp lực nước. Tải trọng động có thể phát sinh do động đất hoặc các hoạt động thi công khác. Ngoài ra, điều kiện địa chất và thủy văn cũng đóng vai trò quan trọng. Việc đánh giá chính xác các yếu tố này là rất cần thiết để đảm bảo an toàn cho công trình.

2.2. Khó khăn trong việc áp dụng tiêu chuẩn hiện hành

Các tiêu chuẩn thiết kế xi phông hiện hành thường tập trung vào vật liệu thép, trong khi vật liệu HDPE có đặc tính cơ học khác biệt. Điều này gây khó khăn cho việc áp dụng trực tiếp các tiêu chuẩn này vào thiết kế xi phông HDPE. Cần có các nghiên cứu và thí nghiệm để xác định các thông số phù hợp cho vật liệu HDPE, từ đó xây dựng các tiêu chuẩn thiết kế riêng.

2.3. Rủi ro trong quá trình thi công hạ chìm

Quá trình thi công hạ chìm xi phông tiềm ẩn nhiều rủi ro. Sự cố có thể xảy ra do sai sót trong tính toán, điều kiện thời tiết bất lợi, hoặc các yếu tố khách quan khác. Việc giám sát thi công xi phông chặt chẽ và áp dụng các biện pháp phòng ngừa là rất quan trọng để giảm thiểu rủi ro.

III. Phương Pháp Tính Toán Ứng Suất Biến Dạng Xi Phông

Có nhiều phương pháp để tính toán ứng suất và biến dạng của xi phông. Phương pháp giải tích phù hợp với các bài toán đơn giản, trong khi phương pháp phần tử hữu hạn (finite element analysis) có thể giải quyết các bài toán phức tạp hơn. Các phần mềm như ANSYS, SAP2000, và ETABS thường được sử dụng để mô hình phần tử hữu hạn và tính toán ứng suất, biến dạng. Việc lựa chọn phương pháp phù hợp phụ thuộc vào độ phức tạp của bài toán và yêu cầu về độ chính xác.

3.1. Phương pháp giải tích

Phương pháp giải tích dựa trên các công thức và phương trình toán học để tính toán ứng suất và biến dạng. Phương pháp này phù hợp với các bài toán có hình dạng đơn giản và điều kiện biên xác định. Tuy nhiên, phương pháp giải tích có thể gặp khó khăn khi áp dụng cho các bài toán phức tạp với hình dạng và điều kiện biên phức tạp.

3.2. Phương pháp phần tử hữu hạn FEA

Phương pháp phần tử hữu hạn (FEA) là một phương pháp số mạnh mẽ để giải quyết các bài toán kỹ thuật phức tạp. Trong FEA, kết cấu xi phông được chia thành nhiều phần tử nhỏ, và các phương trình được giải cho từng phần tử. Kết quả từ các phần tử này được kết hợp lại để đưa ra giải pháp cho toàn bộ kết cấu. FEA có thể mô phỏng các điều kiện biên phức tạp và các loại vật liệu khác nhau.

3.3. Sử dụng phần mềm mô phỏng ứng suất ANSYS SAP2000

Các phần mềm như ANSYS và SAP2000 cung cấp các công cụ mạnh mẽ để mô phỏng ứng suất và biến dạng bằng phương pháp phần tử hữu hạn. Các phần mềm này cho phép kỹ sư tạo ra các mô hình phần tử hữu hạn chi tiết của xi phông, áp dụng các tải trọng và điều kiện biên khác nhau, và tính toán ứng suất, biến dạng một cách chính xác. Kết quả mô phỏng có thể được sử dụng để đánh giá độ bền xi phông và tối ưu hóa thiết kế.

IV. Ứng Dụng Tính Toán Cho Xi Phông Sông Mang Quảng Ninh

Dự án xi phông Sông Mang, Quảng Ninh là một ví dụ điển hình về việc áp dụng các phương pháp tính toán ứng suất và biến dạng vào thực tế. Các kỹ sư đã sử dụng phần mềm SAP2000 để mô phỏng quá trình hạ chìm xi phông và đánh giá độ bền của kết cấu. Kết quả tính toán cho thấy ứng suất và biến dạng nằm trong giới hạn cho phép, đảm bảo an toàn cho công trình. Việc quan trắc ứng suất và quan trắc biến dạng trong quá trình thi công cũng được thực hiện để kiểm chứng kết quả tính toán.

4.1. Mô hình hóa xi phông bằng SAP2000

Phần mềm SAP2000 được sử dụng để tạo ra một mô hình phần tử hữu hạn chi tiết của xi phông Sông Mang. Mô hình này bao gồm các thông số về hình dạng, kích thước, vật liệu, và điều kiện biên của xi phông. Các tải trọng tác động lên xi phông trong quá trình hạ chìm cũng được mô phỏng một cách chính xác.

4.2. Phân tích kết quả và đánh giá độ bền

Kết quả phân tích ứng suất và biến dạng từ SAP2000 được sử dụng để đánh giá độ bền xi phông. Các kỹ sư kiểm tra xem ứng suất lớn nhất có vượt quá giới hạn cho phép của vật liệu HDPE hay không. Độ võng và chuyển vị của xi phông cũng được kiểm tra để đảm bảo rằng chúng nằm trong phạm vi chấp nhận được.

4.3. Quan trắc thực tế và so sánh với kết quả tính toán

Trong quá trình thi công, các thiết bị quan trắc ứng suất và quan trắc biến dạng được lắp đặt trên xi phông để đo đạc các giá trị thực tế. Kết quả quan trắc này được so sánh với kết quả tính toán từ SAP2000 để kiểm chứng tính chính xác của mô hình và đảm bảo an toàn cho công trình.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu Xi Phông

Nghiên cứu ứng suất và biến dạng của xi phông trong dự án Sông Mang, Quảng Ninh đã mang lại những kết quả quan trọng, góp phần vào việc đảm bảo an toàn và hiệu quả của công trình. Việc áp dụng các phương pháp tính toán hiện đại và phần mềm mô phỏng đã giúp kỹ sư hiểu rõ hơn về trạng thái làm việc của xi phông trong quá trình hạ chìm. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các phương pháp mới để nâng cao độ chính xác và hiệu quả của việc tính toán ứng suất, biến dạng cho xi phông.

5.1. Tóm tắt kết quả nghiên cứu

Nghiên cứu đã thành công trong việc mô phỏng và phân tích trạng thái ứng suất và biến dạng của xi phông Sông Mang trong quá trình hạ chìm. Kết quả cho thấy xi phông hoạt động an toàn trong các điều kiện tải trọng khác nhau. Việc quan trắc thực tế cũng đã xác nhận tính chính xác của mô hình tính toán.

5.2. Hướng phát triển trong tương lai

Trong tương lai, cần tập trung vào việc phát triển các vật liệu mới trong xây dựng cho xi phông, có khả năng chịu tải trọng cao và chống ăn mòn tốt hơn. Nghiên cứu cũng cần tập trung vào việc phát triển các phương pháp thiết kế bền vững và xây dựng xanh cho xi phông, giảm thiểu tác động đến môi trường.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình thủy lợi và cấp thoát nước, các tuyến đường ống vượt sông, vịnh biển dưới dạng xi phông đóng vai trò huyết mạch kết nối nguồn nước sinh hoạt và phục vụ sản xuất. Trên phạm vi quốc tế cũng như tại Việt Nam, nhiều dự án quy mô lớn đã được triển khai thành công như tuyến ống HDPE cấp nước dài 80 km vượt biển Địa Trung Hải sang đảo Síp với 160 ống đường kính 1600 mm, hay tuyến xi phông Soài Rạp dài hơn 2,6 km đặt sâu hơn 30 m dưới đáy sông với tổng mức đầu tư 822 tỷ đồng. Tuy nhiên, việc thi công hạ chìm các tuyến đường ống qua các vùng nước có chế độ thủy triều và địa hình đáy phức tạp luôn tiềm ẩn nguy cơ mất an toàn kết cấu nghiêm trọng.

Vấn đề nghiên cứu trọng tâm đặt ra là kiểm soát trạng thái ứng suất và biến dạng của kết cấu đường ống trong suốt quá trình hạ chìm. Khi chuyển đổi từ vật liệu thép truyền thống sang vật liệu nhựa nhiệt dẻo mật độ cao HDPE PE100, đường ống sở hữu tính mềm dẻo lớn nhưng cũng dễ bị uốn cong quá mức hoặc chịu biến dạng cục bộ khi thay đổi tải trọng nước bơm vào lòng ống. Đề tài tập trung phân tích ứng xử cơ học của xi phông HDPE qua hai trạng thái giới hạn: giai đoạn neo giữ trên mặt nước chờ hạ chìm và giai đoạn sau khi hạ chìm định vị đúng cao trình đáy thiết kế.

Nghiên cứu được áp dụng trực tiếp cho dự án xi phông Sông Mang thuộc huyện đảo Vân Đồn, tỉnh Quảng Ninh, phục vụ hệ thống cấp nước tưới và nước sinh hoạt cho hai xã đảo Quan Lạn và Minh Châu. Kết quả phân tích giúp xác lập các thông số kiểm soát an toàn, đảm bảo bán kính uốn cong của ống luôn duy trì trong ngưỡng cho phép từ 20 đến 25 lần đường kính ngoài, giảm thiểu tối đa nguy cơ nứt vỡ và tối ưu hóa thời gian thi công trong khung giờ triều kiệt.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết biến dạng dầm liên tục nhiều nhịp trên gối đàn hồi kết hợp với mô hình uốn cong hình chữ S của I. Petrov trong việc phân tích trạng thái thả chìm tự do của đường ống dài. Khi ống được bơm nước ngập dần một đầu, đường cong đàn hồi của trục ống hình thành hai đoạn đặc trưng gồm đoạn chứa đầy nước chịu lực đè chìm và đoạn chứa khí chịu sức đẩy nổi Ac-si-met. Trạng thái cân bằng cơ học được mô tả thông qua hệ phương trình vi phân cấp bốn của đường đàn hồi, thiết lập mối quan hệ phi tuyến giữa tỷ số tải trọng đè - nâng và hệ số chiều dài phân đoạn uốn cong.

Bên cạnh lý thuyết dầm giải tích, mô hình nền đàn hồi Winkler được tích hợp để mô phỏng tương tác phức hợp giữa đáy ống và nền đất đá lòng sông Mang sau khi hoàn tất hạ chìm. Độ cứng của hệ kết cấu được tổng hợp từ ma trận độ cứng thanh dầm và ma trận độ cứng của nền đàn hồi. Ba khái niệm then chốt chi phối bài toán bao gồm: vật liệu nhựa HDPE PE100 với tỷ trọng tiêu chuẩn từ 950 đến 965 kg/m3 và tuổi thọ thiết kế lên tới 50 năm; mô đun chống uốn của tiết diện và giới hạn ứng suất kéo uốn cho phép chịu áp lực làm việc từ 2,5 bar đến 32 bar; tiêu chuẩn kỹ thuật thi công hạ chìm theo quy chuẩn TCVN 8642:2011 kết hợp tiêu chuẩn sản xuất ống TCVN 7305-2:2008.

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào của đề tài được tổng hợp toàn diện từ các khảo sát thực địa tại khu vực sông Mang, bao gồm bình đồ trắc dọc lòng dẫn, tài liệu thí nghiệm chỉ tiêu cơ lý của các lớp địa chất nền và chuỗi số liệu quan trắc khí tượng thủy văn với các đặc trưng mực nước đỉnh triều, chân triều thấp nhất tương ứng tần suất thiết kế P = 10%.

Phương pháp phân tích được thực hiện thông qua sự kết hợp giữa thuật toán giải tích cổ điển và phương pháp phần tử hữu hạn trên phần mềm chuyên dụng SAP2000. Cỡ mẫu phân tích bao trùm toàn bộ chiều dài tuyến ống xi phông vượt sông, được chia nhỏ thành các phần tử thanh dầm phẳng có chiều dài tiêu chuẩn 6 m và phân đoạn bước lưới chi tiết từ 0,5 m đến 1,0 m nhằm ghi nhận chính xác trường biến dạng cục bộ. Phương pháp chọn mẫu chia lưới hữu hạn liên tục được lựa chọn vì tính ưu việt trong việc tự động hóa giải hệ phương trình cân bằng ma trận độ cứng, đồng thời cho phép gán điều kiện biên phi tuyến phản ánh đúng sức cản dòng chảy và lực neo giữ của các hệ phao nổi trên mặt nước.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số và phân tích cơ học đã chỉ ra ba phát hiện quan trọng về trạng thái làm việc của xi phông HDPE sông Mang:

Thứ nhất, ở trạng thái neo giữ trên mặt nước chờ hạ chìm, việc lựa chọn phương án bố trí điểm neo và khoảng cách gối đỡ giữ vai trò quyết định đến độ võng của tuyến ống. Khi so sánh giữa hai phương án bố trí dây neo, phương án tối ưu hóa khoảng cách gối đỡ đã giúp giảm mômen uốn cực đại trong thân ống khoảng 35%, đồng thời khống chế chuyển vị võng lớn nhất từ 18,5 cm xuống mức ổn định 6,2 cm dọc theo đoạn ống tính toán dài 6 m.

Thứ hai, trong giai đoạn bơm nước đánh chìm tự do, đường ống xuất hiện vùng tập trung ứng suất lớn nhất tại điểm tiếp giáp đáy sông tương ứng với điểm uốn của đường cong chữ S. Giá trị ứng suất kéo uốn lớn nhất ghi nhận đạt xấp xỉ 14,2 MPa. Mức ứng suất này thấp hơn đáng kể so với giới hạn bền kéo danh định 21 MPa của hợp chất nhựa PE100, khẳng định kết cấu hoàn toàn nằm trong miền biến dạng đàn hồi an toàn, không xuất hiện rủi ro nứt gãy cơ học.

Thứ ba, sau khi hạ chìm hoàn toàn xuống rãnh đáy thiết kế, sự phân bố tải trọng của khối đá dằn kết hợp phản lực nền đàn hồi Winkler đã phân tán hơn 70% lực cắt cục bộ tại các điểm tựa gối. Chuyển vị võng dư của đường ống dưới tác động của áp lực thủy tĩnh và dòng chảy tầng đáy chỉ dao động trong biên độ cho phép từ 3,5 cm đến 4,8 cm.

Thảo luận kết quả

Nguyên nhân căn bản giúp ống HDPE làm việc an toàn trong quá trình hạ chìm xuất phát từ tính đàn hồi cao của vật liệu, cho phép bán kính uốn cong linh hoạt gấp 20 đến 25 lần đường kính mà không làm suy giảm độ bền cấu trúc. Khi so sánh với các công trình xi phông ống thép như xi phông Lạch Tray (2 ống D900, công suất 120.000 m3/ngày) hay xi phông Sông Chanh (2 ống thép D1200 dài 457,2 m), xi phông vật liệu HDPE sông Mang thể hiện tính thích ứng vượt trội với sự thay đổi của địa hình đáy sông tự nhiên, đồng thời giúp giảm thiểu khoảng 28% chi phí gia công thiết bị nâng hạ phức tạp.

Toàn bộ diễn biến ứng xử kết cấu được lượng hóa trực quan thông qua đồ thị quan hệ phi tuyến giữa tỷ số tải trọng đè - nâng và hệ số chiều dài phân đoạn uốn, kết hợp biểu đồ bao mômen uốn và biểu đồ chuyển vị không gian xuất từ SAP2000. Bảng so sánh các chỉ tiêu cơ lý cho thấy việc kiểm soát chính xác lưu lượng bơm nước đối trọng tương thích với chu kỳ chân triều kiệt P = 10% là yếu tố cốt lõi giúp triệt tiêu hiện tượng vặn xoắn và trôi dạt thân ống ra khỏi tim tuyến thiết kế.

Đề xuất và khuyến nghị

Nhằm nâng cao chất lượng và độ an toàn cho các công trình hạ chìm đường ống vượt sông, tác giả đề xuất bốn nhóm giải pháp hành động cụ thể:

Thứ nhất, kiểm soát chặt chẽ lưu lượng và tốc độ bơm nước hạ chìm trong khoảng 15 đến 20 m3/h, thực hiện nghiêm ngặt vào khung thời gian chân triều thấp nhất với tần suất P = 10% nhằm khống chế góc uốn của đường cong đàn hồi không vượt quá 15 độ. Thời gian thi công đánh chìm cần hoàn tất trong khoảng thời gian từ 4 đến 6 giờ. Chủ thể thực hiện là Chỉ huy trưởng công trường và tổ kỹ thuật thi công thủy công.

Thứ hai, triển khai lắp đặt hệ thống cảm biến đo biến dạng tại ít nhất 6 vị trí xung yếu trên thân ống trước khi thả nổi 03 ngày nhằm quan trắc trực tiếp ứng suất thực tế ngoài hiện trường, đảm bảo giá trị ứng suất đo được luôn nằm dưới 65% ngưỡng đàn hồi cho phép của vật liệu PE100. Chủ thể chịu trách nhiệm là đơn vị tư vấn giám sát và quan trắc độc lập.

Thứ ba, bố trí bổ sung hệ thống mố dằn bê tông trọng lực từ 1,2 đến 1,5 tấn bọc đệm cao su tại các vị trí tiếp đáy lòng sông Mang trong vòng 07 ngày sau khi định vị hạ chìm, nhằm triệt tiêu hoàn toàn lực đẩy nổi tàn dư và gia cố chống xói lở đáy sông dưới tác động của dòng chảy xiết. Chủ thể thực hiện là nhà thầu thi công xây lắp.

Thứ tư, kiến nghị Bộ Nông nghiệp & Phát triển Nông thôn cùng Bộ Khoa học và Công nghệ nghiên cứu ban hành tiêu chuẩn kỹ thuật quốc gia riêng biệt cho công tác thi công hạ chìm xi phông vật liệu HDPE trong giai đoạn 2026 - 2028, phát triển mở rộng trên cơ sở tiêu chuẩn TCVN 8642:2011 hiện chỉ áp dụng cho kết cấu thép.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu mang lại giá trị thực tiễn cao cho bốn nhóm đối tượng chuyên môn:

Kỹ sư thiết kế công trình thủy lợi và cấp thoát nước có thể khai thác mô hình toán học dầm trên nền đàn hồi Winkler và quy trình phân tích phần tử hữu hạn bằng SAP2000 để tính toán ứng suất, biến dạng cho các dự án đường ống vượt sông, cửa biển có điều kiện địa hình phức tạp.

Cán bộ kỹ thuật và chỉ huy trưởng thi công tại hiện trường áp dụng trực tiếp các giải pháp bố trí hệ thống phao neo, kiểm soát biểu đồ bơm nước hạ chìm và quy trình định vị tuyến ống an toàn, giúp loại bỏ triệt để nguy cơ xoắn gãy hoặc lệch tuyến đường ống HDPE.

Chủ đầu tư và các Ban Quản lý dự án hạ tầng sử dụng số liệu của luận văn làm căn cứ đánh giá hiệu quả kinh tế - kỹ thuật, so sánh phương án vật liệu HDPE PE100 với ống kim loại truyền thống nhằm tối ưu hóa chi phí đầu tư và nâng cao tuổi thọ công trình lên trên 50 năm.

Giảng viên, học viên cao học và sinh viên ngành Kỹ thuật Xây dựng Công trình Thủy sử dụng tài liệu làm nguồn tham khảo chuyên sâu về cơ học kết cấu công trình ngầm dưới nước và phương pháp mô phỏng số tương tác giữa kết cấu dẻo và môi trường thủy động lực học.

Câu hỏi thường gặp

Xi phông vật liệu HDPE PE100 có những ưu điểm vượt trội nào so với ống thép CT3 trong thi công vượt sông? Ống HDPE PE100 sở hữu khả năng kháng ăn mòn hóa chất và nước mặn tuyệt đối, tuổi thọ thiết kế đạt từ 50 đến 100 năm, trọng lượng nhẹ giúp dễ lai dắt trên mặt nước, đồng thời cho phép bán kính uốn cong đàn hồi linh hoạt gấp 20 đến 25 lần đường kính ngoài mà không bị nứt vỡ.

Phương pháp hạ chìm tự do có gây nguy cơ phá hoại cơ học đường ống không? Khi kiểm soát chính xác lưu lượng bơm nước và tuân thủ tỷ số tải trọng đè - nâng theo lý thuyết Petrov, ứng suất kéo uốn lớn nhất ghi nhận chỉ đạt khoảng 14,2 MPa, hoàn toàn thấp hơn giới hạn phá hoại 21 MPa của nhựa PE100, đảm bảo kết cấu biến dạng trong giới hạn đàn hồi an toàn.

Tại sao phải phân tích riêng biệt hai bài toán neo giữ trên mặt nước và ổn định sau khi hạ chìm? Ở giai đoạn neo giữ trên mặt nước, đường ống chịu tác động uốn lớn nhất từ tải trọng bản thân và sóng gió với chuyển vị võng có thể lên tới 18,5 cm nếu bố trí gối đỡ không hợp lý; trong khi giai đoạn sau hạ chìm lại chịu tương tác phức tạp của phản lực nền đàn hồi và áp lực thủy tĩnh đáy sông.

Phần mềm SAP2000 hỗ trợ giải quyết bài toán tương tác đất - kết cấu như thế nào? SAP2000 thiết lập ma trận độ cứng thanh dầm kết hợp với ma trận độ cứng nền đàn hồi Winkler thông qua hệ số nền C1 = K0.b, cho phép giải hệ phương trình cân bằng ma trận để xuất chính xác biểu đồ mômen uốn, lực cắt và trường chuyển vị nút dọc theo từng đốt dầm 6 m.

Yếu tố thủy văn sông Mang chi phối tiến độ thi công hạ chìm như thế nào? Biên độ dao động của thủy triều tạo ra các dòng chảy tầng đáy có vận tốc lớn, do đó công tác bơm nước đánh chìm bắt buộc phải chọn thời điểm chân triều kiệt thấp nhất ứng với tần suất P = 10% để giảm thiểu lực đẩy trôi ngang, đảm bảo thời gian hạ chìm chuẩn xác trong 4 đến 6 giờ.

Kết luận

• Luận văn đã làm sáng tỏ bản chất cơ học của trạng thái ứng suất - biến dạng của xi phông nhựa HDPE PE100 trong các pha thi công hạ thủy vượt sông.
• Xây dựng thành công mô hình tính toán kết hợp giữa phương pháp giải tích uốn cong chữ S của Petrov và phương pháp phần tử hữu hạn trên nền tảng SAP2000.
• Giải quyết triệt để bài toán kỹ thuật hạ chìm đường ống qua sông Mang, phục vụ an toàn tuyến cấp nước sinh hoạt và tưới tiêu cho hai xã đảo Quan Lạn và Minh Châu, tỉnh Quảng Ninh.
• Chứng minh tính khả thi, độ tin cậy và hiệu quả kinh tế vượt trội của vật liệu nhựa HDPE so với các loại ống thép truyền thống trong môi trường nước mặn.
• Cung cấp cơ sở khoa học và thực tiễn vững chắc phục vụ công tác xây dựng tiêu chuẩn kỹ thuật hạ chìm đường ống nhựa dẻo tại Việt Nam.

Kế hoạch phát triển tiếp theo cần tập trung quan trắc hiện trường định kỳ từ 12 đến 24 tháng sau khi vận hành công trình để đánh giá hiện tượng dão vật liệu và diễn biến bồi lắng đáy sông. Công trình là tài liệu tham khảo giá trị cho các đơn vị tư vấn thiết kế và thi công hạ tầng thủy lợi - thủy điện trên phạm vi cả nước.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ XI PHÔNG Trong ngành Thủy lợi xi phông là khái niệm quen thuộc được sử dụng trong nhiều công trình Thủy lợi, như xi phông tháo lũ, xi phông thoát nước, xi phông dẫn nước…xi phông vẫn đang được nghiên cứu phát triển nhằm phục vụ cho cuộc sống của con người. Trên thế giới và ở Việt Nam xi phông góp phần quan trọng vào hiệu quả của nhiều công trình phục vụ cho phát triển công nghiệp, nông nghiệp, nước sinh hoạt cho các đô thị và cụm dân cư. Các xi phông đã lắp đặt, hạ chìm trên thế giới và ở Việt Nam Trong Tiếng Việt “Xi phông” có nguồn gốc là từ mượn của tiếng Pháp: “siphon”. Trong tiếng anh Xi phông cũng là siphon.

Định nghĩa hiện nay phổ biến nhất thì xi phông được hiểu là một ống tròn cong hình chữ U để dẫn truyền chất lỏng. Các xi phông đã lắp đặt hạ chìm trên thế giới Theo những hình vẽ thu thập được thì xi phông đã được người những người Ai Cập sử dụng từ năm 1500 trước Công nguyên. Bằng chứng bằng hiện vật cho thấy tại Hy Lạp những kỹ sư đã sử dụng siphon từ năm 3 trước công nguyên, với mục đích là rót các chất lỏng dự trữ trong các bình lớn vào bình nhỏ. Và Alexandria đã viết về siphon trong luận án “Pneumatica” của ông cũng nằm trong khoảng thời gian này.

Hiện nay trên thế giới đã và đang sử dụng rất nhiều đường ống vận chuyển các chất lỏng, khí xuyên biển dưới dạng đường ống xi phông.  Đường ống dẫn nước qua hồ Pontaray (Mỹ) – 1943.  Đường ống dẫn nước qua hồ chứa Kliaminxkôi (Nga) – 1954  Ống dẫn qua biển nối 2 hồ Awctiôm và Materic – 1957  Ống dẫn khi qua hồ Vưwsnhevôloxki (Nga) – 1958  Ống dẫn khí qua sông Secpukhôv (Lêningrat) – 1958  Ống dẫn dầu qua sông Vonga (Nga) – 1954  Ống dẫn dầu ven hồ biển Gân (Tây Phi) – 1954  Dự án cấp nước cho đảo Sip dài 80km khánh thành 17/10/2015: Dự án cấp nước là "con đường biển". 160 ống với đường kính 1600 mm, chiều dài là 500 mét vượt biển.

Dự án thực hiện sẽ cung cấp 75 triệu mét khối nước tới đảo Síp. Tổng chiều dài đường ống là 80 km đường ống HDPE sẽ được đặt dưới biển Địa Trung Hải. 4 Dự án được thực hiện đáp ứng nhu cầu nước cho một khung thời gian 50 năm, phục vụ nhu cầu nước uống, dùng trong công nghiệp và thủy lợi phục vụ tưới nông nghiệp trên một vùng đất của 4.824 ha, dự án đóng góp phần cho sự tăng trưởng kinh tế của khu vực. (Nguồn: http://www.org/en/peace-river-to-cyprus.1: Dự án đường ống cấp nước đảo Sip Hình 1.2: Lai dắt neo giữ ống trên biển bằng tàu 6 Hình 1.3: Neo giữ chuẩn bị hạ chìm Hình 1.4: Thi công hạ chìm đường ống trên biển (Nguồn: http://www.org/en/peace-river-to-cyprus.html; http://www.com/bakirci-projede-sona-yaklasilmasi-heyecanimizi- arttiriyor-85544h.htm) 7  Đường ống Waidiaodao-Cezidao-Zhenh của Trung Quốc.5: Thi công lắp dựng hạ chìm đường ống Waidiaodao-Cezidao-Zhenh Hình 1.6: Thi công hạ chìm đường ống Waidiaodao-Cezidao-Zhenh (Nguồn: Internetwww.cnENpic3offshore_type.htm) 8  Đường ống dẫn khí đốt thiên nhiên từ Nauy tới Anh 16/10/2006 Hình 1.7: Thi công lắp dựng và hạ chìm đường ống dẫn khí đốt từ Nauy tới Anh (Nguồn: httpbaotintuc.vndau-an-su-kienlangeled-duong-ong-dan-khi-dot-dai-gan- 1200km- Các xi phông đã lắp đặt hạ chìm ở Việt Nam Xi phông đang được ứng dụng rộng rãi tại nhiều công trình thủy lợi, thủy điện và các công trình phụ trợ khác tại Việt Nam.

Ngày càng nhiều công trình có quy mô lớn và vừa sử dụng xi phông trong các hạng mục công trình quan trọng của các Dự án. Điều đó cho thấy xi phông đang góp phần quan trọng vào sự phát triển của công trình xây dựng thủy lợi, thủy điện tại Việt Nam. Ngoài ra trong nuôi trồng thủy sản xi phông cũng đang góp phần nâng cao hiệu quả nuôi trồng thủy hải sản tại một số khu vực phía nam, hiện đại kỹ thuật nuôi trồng, tăng năng suất và hiệu quả cho người nông dân, khi xi phông được sử dụng dẫn và tháo nước cho các hồ nuôi hải sản, trong đó đặc biệt là các hồ nuôi tôm. Xi phông được sử dụng mỗi công trình có các đặc thù khác nhau, nhưng nhìn chung tại Việt Nam chủ yếu sử dụng xi phông vật liệu ống thép và xi phông vật liệu là nhựa HDPE.

 Xi phông được hạ chìm tại Việt Nam: - Xi phông hồ Bàu Nhum – Quảng Trị – năm 1960 - Xi phông Sông Chanh – Quảng Ninh – năm 1977 9 - Xi phông Cự Đà – Thanh Hóa – năm 1979 - Xi phông Lạch Tray – Hải Phòng – năm 1994 - Xi phông sông Uông – Hải Phòng – năm 1994 - Xi phông sông Vệ - Quảng Ngãi – năm 1995 - Xi phông sông Thái – Nghệ An – năm 1995 - Xi phông KaLong – Quảng Ninh – năm 1998 - Xi phông sông Chanh – Quảng Ninh năm 2005 1. Xi phông Lạch Tray Gồm 2 đường ông xi-phông D900 vượt sông đào Lạch Tray với chiều dài 95m/ đường ống, do Công ty TNHH MTV cấp nước Hải Phòng lắp đặt thành công.8: Thi công hạ chìm đường ống xi phông vượt sông đào Lạch Tray Đây là hạng mục khó khăn và quan trọng nhất trong Dự án cải tạo, nâng cấp và thay thế đường ống dẫn nước thô từ Trạm bơm Quán Vĩnh, xã An Đồng (An Dương) về nhà máy nước An Dương. Sau khi hoàn thành và đưa vào sử dụng, 2 đường ống xi- phông mới có công suất thiết kế vận chuyển 120.000m3 nước/ ngày cùng với 2 đường ống cũ có công suất vận chuyển 100.000m3/ ngày bảo đảm cung cấp đủ lượng nước thô phục vụ cho nhà máy nước An Dương, đáp ứng quá trình phát triển đô thị của thành phố đến năm 2025. Xi phông Sông Chanh Quảng Ninh Xi phông sông Chanh được xây dựng từ năm 1978-1979 với 2 đường ống thép D=1050 mm, thành ống dày 12 mm, thép CT3 chiều dài 500 m, năm 1997 đoạn ống phía cửa vào bị thủng, tổn thất nước lớn.

Ngày 19 tháng 12 năm 2003 Bộ NN&PTNT phê duyệt quyết định số 5624/QĐ/BNN-TL xây dựng lại xi phông sông Chanh ở vị trí cách tuyến cũ về phía hạ lưu 25 m. Xi phông sông Chanh mới có đường ống xi phông 2 ống thép D=1200 mm, thành ống dày 12mm, loại thép CT3, đường ống dài 457,20m. Xi phông Sông Chanh là một hạng mục công trình – một công trình chuyển tiếp của hệ thống thuỷ nông Yên Lập, có nhiệm vụ cung cấp nước tưới cho 1970 ha đất nông nghiệp và cung cấp nước sinh hoạt cho 4,65 vạn dân thuộc 7 xã trên đảo Hà Nam - Quảng Ninh, trong tương lai dự kiến sẽ cung cấp nước cho huyện Cát Hải - Hải Phòng với lưu lượng 0,07 m3/s.9: Lắp dựng xi phông trên bờ 11 Hình 1.10: Neo giữ xi phông trên mặt nước chuẩn bị hạ chìm Hình 1.11: Xi phông đang trong quá trình bơm nước hạ chìm 12 Hình 1.12: Quá trình xi phông đang hạ chìm Hình 1.13: Quá trình hạ chìm xi phông gần hoàn thành 13 1. Xi phông Soài Rạp Công trình đường ống dẫn nước sạch dài gần 42 km trực tiếp từ Nhà máy nước BOO Thủ Đức đấu nối vào hệ thống Cần Giờ (đã được đưa vào khai thác).

Trong đó, hai tuyến ống qua sông Soài Rạp và sông Chà dài hơn 2,6 km được đặt sâu hơn 30 m dưới đáy sông. Tổng Công ty Cấp nước Sài Gòn TNHH MTV (Sawaco) làm chủ đầu tư đại diện là Ban Quản lý dự án cấp nước Cần Giờ. Vào thời điểm thực hiện (năm 2009), tuyến ống trên thuộc loại dài nhất Việt Nam. Công trình còn những điểm nhấn khác như có đến ba trạm bơm tăng áp loại lớn và lần đầu tiên sử dụng hệ thống bể chứa đặt nổi lắp ghép bằng thép thủy tinh đặc biệt.

Tổng mức đầu tư của dự án gần 822 tỉ đồng từ ngân sách TP. Năm 2012, dự án hoàn thành đúng tiến độ, giúp chấm dứt cảnh người dân phải mua nước sạch với giá cao trong nhiều năm liền, đồng thời giúp tiết kiệm ngân sách do giảm trợ giá hằng năm.14: Thi công tuyến ống qua sông Soài Rạp trong dự án cấp nước cho huyện Cần Giờ 1. Xi Phông qua sông Bình Thuận Dự án cấp nước mạng lưới cấp nước ống HDPE D.450 từ cầu Bà Bộ đến cầu Bình Thủy 2 đường Võ Văn Kiệt. Dự án cung cấp nước sạch tại khu vực vùng ven Long Hòa và Long Tuyền quận Bình Thủy TP Cần Thơ do công ty Cổ phần cấp nước Cần Thơ 2 làm chủ đầu tư đưa vào sử dụng năm 2014.

Nguồn: http://capnuoccantho2.aspx?wc=47&wp=110 14 Hình 1.15: Lắp đặt ống xi phông qua sông Bình Thuận 1. Xi Phông Long Toàn Xi phông vật liệu HDPE D600mm với chiều dài là 317m hạ chìm qua sông Long Toàn tỉnh Trà Vinh. Hạ chìm vào 22 tháng 12 năm 2014. Tuyến ống xi phông nhiệm vụ cung cấp nước thô phục vụ cho nhà máy nhiệt điện Duyên Hải Trà Vinh.16: Lắp ghép mố đỡ chuẩn bị hạ chìm 15 Hình 1.17: Kéo ống trên mặt nước neo giữ chuẩn bị hạ chìm Hình 1.18: Gia cố neo giữ xi phông 16 Hình 1.19: Neo giữ xi phông trên mặt nước Hình 1.20: Xi phông đang chuẩn bị hạ chìm 1.

Xi phông Hòn Dấu Xây dựng tuyến xi-phông đôi vượt biển sang Hòn Dấu với tổng chiều dài 706m/tuyến. Dự án đảm bảo cấp nước theo yêu cầu của đơn vị khai thác đảo Hòn Dấu 17 (Công ty cổ phần tập đoàn Him Lam) mức hiện tại là 3.000m3/ngày và có khả năng nâng cao công suất gấp 1,3 - 1,5 lần khi cần thiết. Tổng mức đầu tư dự án hơn 11 tỷ đồng, do Công ty CP Cấp nước Hải Phòng đầu tư và Ban quản lý Công trình Cấp nước và Vệ sinh thành phố thay mặt chủ đầu tư thực hiện quản lý dự án từ khâu lập dự án đến quản lý thi công thực hiện dự án theo các quy định của nhà nước. Hiệu quả trực tiếp của dự án là kịp thời đáp ứng việc cung cấp nước đủ lưu lượng và áp lực phục vụ cho nhu cầu sử dụng nước sạch của Dự án khu vui chơi giải trí cao cấp đảo Hòn Dấu, hiện thực hóa chủ trương hoàn thiện đầu mối hạ tầng kỹ thuật cơ bản (điện, nước), thu hút đầu tư, thúc đẩy tiến trình công nghiệp hóa hiện đại hóa thành phố.

(Nguồn: http://www.vn/van-de-du-luan-quan-tam/201603/do-thi-ha-tang-xay- dung-duong-ong-dan-nuoc-sach-ra-dao-hon-dau-2672768/) Hình 1.21: Thi công đường ống đôi xi-phông dẫn nước sạch ra đảo Hòn Dấu 18 Hình 1.22: Thi công đường ống đôi xi-phông đẫn nước sạch ra đảo Hòn Dấu 1. Các nghiên cứu về hạ chìm xi phông Xi phông làm việc dựa trên trọng lực kéo của nước ở trong ống chảy xuống làm chênh lệc áp suất ở đỉnh xi phông do đó làm cho nước chảy trong ống. Muốn xi phông làm việc được thì đường ống phải đảm bảo ổn định.
