Nghiên Cứu Ứng Dụng Khuếch Đại Quang Sợi Trong Truyền Dẫn Quang WDM

Chuyên khảo phân tích Khuyếh đại quang sợi và ứng dụng trong truyền dẫn quang wdm, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nguyễn Ngọc Sao
• Người hướng dẫn: PGS – TS. Đỗ Xuân Thụ
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điện Tử Viễn Thông
• Đề tài: Nghiên Cứu Ứng Dụng Khuếch Đại Quang Sợi Trong Truyền Dẫn Quang WDM
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2005
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ KHUẾCH ĐẠI QUANG SỢI
• 1.1. Khuếch đại quang sợi EDFA
• 1.1.1. Cấu trúc và nguyên lý hoạt động
• 1.1.1.1. Cấu trúc của bộ khuếch đại quang sợi EDFA
• 1.1.1.2. Nguyên lý hoạt động
• 1.1.2. Phạm vi khuếch đại và các thành phần chính
• 1.1.3. Các cấu hình EDFA tiêu chuẩn
• 1.1.4. Các cấu hình EDFA cải tiến
• 1.2. Các khái niệm và thuật ngữ liên quan
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Khuếch Đại Quang Sợi Lợi Ích và Ứng Dụng

Sự phát triển mạnh mẽ của công nghệ thông tin và truyền thông đã mang lại nhiều lợi ích thiết thực cho cuộc sống. Nó thu hẹp khoảng cách giữa mọi người trên thế giới, làm cho con người xích lại gần nhau hơn. Cùng với các ngành khoa học khác, công nghệ viễn thông đã và đang có những tiến bộ vượt bậc kể từ khi phát minh hệ thống điện tín và điện thoại. Hệ thống viễn thông được xem là thiết yếu của một xã hội phát triển, đồng thời tạo ra tiền đề phát triển các ngành công nghiệp khác. Các phương tiện cần thiết cho viễn thông ngày càng trở nên phức tạp hơn và có khuynh hướng kỹ thuật cao, nhằm đáp ứng nhu cầu tăng nhanh về các dịch vụ có chất lượng cao và dịch vụ viễn thông tiên tiến. Trong đó, những đóng góp mà thông tin quang đã mang lại cho loài người là vô cùng to lớn. Sự ra đời của công nghệ thông tin quang đã phát triển lên một bước mới trong công nghệ viễn thông, tạo đà cho phát triển các ngành kinh tế khác.

1.1. Vai Trò Của Khuếch Đại Quang Sợi Trong Mạng Truyền Dẫn

Trong thời gian gần đây, các hệ thống thông tin quang đã chiếm lĩnh hầu hết các tuyến truyền dẫn trọng yếu trên mạng lưới viễn thông toàn cầu, và được coi là phương thức truyền dẫn hiệu quả nhất trên các tuyến vượt biển và xuyên lục địa. Trong thời gian tới, để đáp ứng nhu cầu truyền tải lớn do bùng nổ thông tin trong xã hội, mạng truyền dẫn phải có sự phát triển mạnh cả về qui mô và trình độ công nghệ, nhằm tạo ra các cấu trúc mạng gồm các hệ thống truyền dẫn quang hiện đại. Các hệ thống thông tin quang này đòi hỏi phải có tốc độ cao, công nghệ tiên tiến. Đây cũng là nhu cầu rất cần thiết cho mạng lưới ở nước ta trong giai đoạn phát triển mới. Để triển khai lắp đặt các hệ thống thông tin quang có hiệu quả, bảo đảm chất lượng truyền dẫn trong thời gian khai thác dài, công việc thiết kế tuyến là hết sức quan trọng.

1.2. Các Loại Khuếch Đại Quang Sợi Phổ Biến EDFA và Raman

Khi xây dựng các tuyến truyền dẫn tốc độ cao, cự ly xa, và trong trường hợp thiết kế các tuyến sử dụng công nghệ WDM (Wavelength Division Multiplexing) hay tuyến thông tin quang hiện đại, thì các tuyến này thường hay sử dụng các bộ khuếch đại quang, đặc biệt là EDFA (Erbium-Doped Fiber Amplifier) và Raman. Luận văn trình bày một số hiểu biết về các bộ khuếch đại quang sợi, nghiên cứu ảnh hưởng của công suất sóng liên tục CW đến tỷ số SNR trong khuếch đại Raman và chương trình mô phỏng. Luận văn được chia làm các chương: Tổng quan về khuếch đại quang sợi; Nghiên cứu ảnh hưởng của công suất sóng liên tục CW đến tỷ số SNR trong khuếch đại Raman; Chương trình mô phỏng.

II. Vấn Đề Suy Hao Tín Hiệu Quang Giải Pháp Khuếch Đại EDFA

Trong hệ thống truyền dẫn quang, tín hiệu quang sẽ bị suy hao khi truyền qua sợi quang. Độ suy hao này phụ thuộc vào chiều dài sợi quang, bước sóng tín hiệu, và các đặc tính của sợi quang. Suy hao có thể đến từ hấp thụ, tán xạ, hoặc các yếu tố khác. Để bù đắp cho suy hao tín hiệu, các bộ khuếch đại quang được sử dụng. EDFA là một trong những loại bộ khuếch đại quang phổ biến nhất, sử dụng sợi quang được pha tạp với Erbium để khuếch đại tín hiệu quang. EDFAs có thể cung cấp độ khuếch đại cao, băng thông rộng và nhiễu thấp, làm cho chúng trở nên lý tưởng cho các hệ thống truyền dẫn quang đường dài.

2.1. Nguyên Lý Hoạt Động Của Bộ Khuếch Đại EDFA Bơm Quang

Bộ khuếch đại quang sợi hiện nay chủ yếu vẫn dùng sợi pha tạp Erbium, viết tắt là EDFA. Trong sợi EDF, các nguyên tử Erbium hóa trị ba Er3+ là các phần tử tích cực trong bộ khuếch đại quang, có chức năng khuếch đại ánh sáng. Năng lượng và sự chuyển tiếp quang có liên quan tới các ion Erbium hóa trị ba. Nguyên lý khuếch đại được thực hiện nhờ cơ chế bức xạ kích thích như sau: Khi các ion Erbium Er3+ được kích thích từ trạng thái nền thông qua sự hấp thụ ánh sáng bơm, nó sẽ phân rã không phát xạ ở các mức năng lượng cao hơn cho tới khi nó tiến tới trạng thái siêu bền (trạng thái 4I13/2).

2.2. Khuếch Đại Quang Sợi EDFA Bức Xạ Kích Thích và Bức Xạ Tự Phát

Tín hiệu quang tới đầu vào sợi EDF tương tác với các ion Erbium đã được kích thích và được phân bố dọc theo lõi sợi. Quá trình bức xạ kích thích sẽ tạo ra các photon phụ có cùng pha và hướng quang như là tín hiệu tới, và chính vì thế mà ta thu được cường độ ánh sáng tín hiệu tại đầu ra EDF lớn hơn đầu vào. Như vậy, đã đạt được quá trình khuếch đại trong EDFA. Các ion đã được kích thích mà không tương tác với ánh sáng tới sẽ phân rã tự phát tới trạng thái nền với hằng số thời gian xấp xỉ 10 ms. Phát xạ tự phát SE (Spontaneous Emission) có pha và hướng ngẫu nhiên.

2.3. Phổ Khuếch Đại EDFA Ảnh Hưởng Của Pha Tạp và Vật Liệu Chủ

Phổ khuếch đại của EDFA là tham số quan trọng vì băng tần khuếch đại là một tham số trọng yếu để xác định băng truyền dẫn. Đặc tính này đã được nghiên cứu với các sợi EDF khác nhau theo góc độ mở rộng băng tần của các EDFA. Trong các kết quả thí nghiệm thu được bằng cách pha tạp Al và (hoặc) P trong lõi của sợi thủy tinh pha Er 3+ sẽ có tác dụng mở rộng phổ khuếch đại. Gần đây người ta cũng tìm thấy rằng pha tạp Al có thể thu được mức khuếch đại rất cao trong một mặt phẳng trải trong vùng bước sóng 1540 nm đến 1560 nm.

III. Phương Pháp Tăng Cường Tín Hiệu Nghiên Cứu Khuếch Đại Raman

Khuếch đại Raman (Raman amplification) là một kỹ thuật khuếch đại quang sử dụng hiệu ứng Raman trong sợi quang. Trong quá trình này, một sóng bơm có tần số cao được truyền qua sợi quang, tạo ra các photon Raman có tần số thấp hơn. Các photon Raman này có thể khuếch đại tín hiệu quang, cho phép truyền dẫn dữ liệu ở khoảng cách xa hơn mà không cần các bộ khuếch đại quang khác. Khuếch đại Raman có thể được sử dụng để khuếch đại tín hiệu trong dải bước sóng rộng, điều này làm cho nó trở thành một lựa chọn linh hoạt cho các hệ thống truyền dẫn quang hiện đại.

3.1. Hiệu Ứng Raman Kích Thích SRS Cơ Chế Khuếch Đại

Tán xạ Raman kích thích (SRS) là một hiệu ứng phi tuyến quang xảy ra khi ánh sáng cường độ cao tương tác với vật chất. Trong sợi quang, SRS có thể được sử dụng để khuếch đại tín hiệu quang. Khi một sóng bơm (pump wave) cường độ cao được truyền qua sợi quang, nó tạo ra các photon Raman có tần số thấp hơn. Các photon Raman này có thể truyền năng lượng cho tín hiệu quang, dẫn đến khuếch đại tín hiệu.

3.2. Ảnh Hưởng Của Công Suất Sóng Liên Tục CW Đến Tỷ Số SNR

Luận văn nghiên cứu ảnh hưởng của công suất sóng liên tục CW đến tỷ số SNR trong khuếch đại Raman. Tỷ số tín hiệu trên nhiễu (SNR) là một thước đo quan trọng về chất lượng tín hiệu trong hệ thống truyền thông quang. Trong khuếch đại Raman, SNR có thể bị ảnh hưởng bởi nhiều yếu tố, bao gồm công suất sóng bơm, chiều dài sợi quang, và các đặc tính của sợi quang. Việc tối ưu hóa các thông số này có thể cải thiện SNR và hiệu suất của hệ thống khuếch đại Raman.

3.3. Ưu Điểm Của Khuếch Đại Raman So Với EDFA

Khuếch đại Raman có một số ưu điểm so với EDFA, bao gồm khả năng khuếch đại trong dải bước sóng rộng hơn và khả năng phân bố khuếch đại dọc theo toàn bộ tuyến truyền dẫn. Điều này có thể giúp giảm nhiễu và cải thiện hiệu suất của hệ thống truyền dẫn quang. Tuy nhiên, khuếch đại Raman cũng có một số nhược điểm, bao gồm yêu cầu công suất bơm cao hơn và độ phức tạp cao hơn.

IV. Ứng Dụng Thực Tế EDFA Trong Hệ Thống Thông Tin Quang Hiện Đại

EDFA (Erbium-Doped Fiber Amplifier) đóng vai trò then chốt trong các hệ thống thông tin quang hiện đại. Nhờ khả năng khuếch đại tín hiệu quang mà không cần chuyển đổi sang tín hiệu điện, EDFA cho phép truyền tải dữ liệu ở tốc độ cao trên khoảng cách xa. Chúng được sử dụng rộng rãi trong các tuyến truyền dẫn đường dài, mạng cáp quang dưới biển, và các hệ thống WDM (Wavelength Division Multiplexing). EDFA giúp nâng cao hiệu suất và dung lượng của mạng lưới thông tin quang.

4.1. Cấu Trúc Thiết Bị EDFA Trong Thông Tin Quang Các Loại Bơm

Trong hệ thống thông tin quang các bộ khuếch đại quang sợi Erbium EDFA thường ở dưới dạng cấu trúc modul. Ngoài ra, EDFA được kết hợp với các thiết bị khác như bộ phát quang hoặc thu quang tùy thuộc vào các ứng dụng khác nhau. Nhìn chung các cấu hình EDFA được phân loại thành ba loại chính theo các cấu hình bơm xuôi, bơm ngược và bơm hai hướng. Theo đặc tính khuếch đại và nhiễu của EDFA cấu hình bơm xuôi đơn hướng có thể cho ra các đặc tính nhiễu thấp và phù hợp với ứng dụng làm tiền khuếch đại PA (Preamplifier).

4.2. Các Cấu Hình EDFA Cải Tiến Phản Xạ và Hai Hướng

Từ các modul đơn hướng và hai hướng các dạng cải tiến của nó đã được đưa ra với các cấu hình khác nhau. Trong các EDFA phản xạ có loại dụng cụ gọi là gương, cách tử được đặt tại đầu ra của EDFA để phản xạ cả ánh sáng bơm và tín hiệu. Ánh sáng bơm và tín hiệu đi qua EDFA hai lần sẽ cho ra độ khuếch đại thực tăng lên. Các EDFA hai hướng cho phép tín hiệu truyền cả hai hướng.

4.3. Tối Ưu Hóa EDFA Tự Động Điều Khiển Khuếch Đại AGC và Công Suất APC

Một số các chức năng tiên tiến khác được thêm vào như tự động điều khiển khuếch đại AGC (Automatic Gain Control) và tự động điều khiển công suất APC (Automatic Power Control) để có được các ứng dụng ổn định trong các hệ thống thông tin quang sợi thực tế. Các modul EDFA đã được phát triển trong các hệ thống thông tin quang analog và digital. Ngoài ra còn có các cấu hình khác phù hợp với các yêu cầu ứng dụng khác nhau được triển khai từ các dạng này.

V. Kết Luận Triển Vọng Khuếch Đại Quang Sợi Tương Lai

Nghiên cứu và phát triển trong lĩnh vực khuếch đại quang sợi tiếp tục đóng vai trò quan trọng trong việc đáp ứng nhu cầu ngày càng tăng về băng thông và tốc độ truyền dẫn dữ liệu. Các công nghệ mới như khuếch đại Raman phân bố, khuếch đại tham số quang, và các vật liệu pha tạp mới hứa hẹn sẽ mang lại những cải tiến đáng kể về hiệu suất, chi phí, và tính linh hoạt của hệ thống truyền dẫn quang. Trong tương lai, khuếch đại quang sợi sẽ tiếp tục là một thành phần không thể thiếu trong mạng lưới thông tin quang toàn cầu.

5.1. Các Hướng Nghiên Cứu Mới Trong Khuếch Đại Quang Sợi

Các hướng nghiên cứu mới tập trung vào việc phát triển các loại sợi quang đặc biệt, vật liệu pha tạp mới và kỹ thuật bơm quang tiên tiến để cải thiện hiệu suất và giảm chi phí của hệ thống khuếch đại quang. Một trong những hướng nghiên cứu đầy hứa hẹn là sử dụng cấu trúc nano trong sợi quang để tăng cường tương tác giữa ánh sáng và vật liệu khuếch đại, từ đó nâng cao hiệu quả khuếch đại.

5.2. Tích Hợp Khuếch Đại Quang Sợi Với Các Công Nghệ Truyền Dẫn Mới

Tích hợp khuếch đại quang sợi với các công nghệ truyền dẫn mới như truyền dẫn quang không gian tự do (free-space optics) và truyền dẫn quang lượng tử (quantum optics) hứa hẹn sẽ mở ra những khả năng mới trong việc xây dựng các mạng lưới thông tin quang siêu tốc và bảo mật cao.

5.3. Vai Trò Của Khuếch Đại Quang Sợi Trong Mạng 5G và Các Ứng Dụng Tương Lai

Khuếch đại quang sợi đóng vai trò quan trọng trong việc hỗ trợ mạng 5G và các ứng dụng tương lai như Internet of Things (IoT) và trí tuệ nhân tạo (AI), bằng cách cung cấp băng thông rộng và tốc độ truyền dẫn cao cần thiết cho các ứng dụng này.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ thông tin và truyền thông, truyền dẫn quang đã trở thành nền tảng quan trọng cho các hệ thống mạng viễn thông hiện đại. Theo ước tính, lưu lượng dữ liệu toàn cầu tăng trưởng với tốc độ hàng chục phần trăm mỗi năm, đòi hỏi các giải pháp truyền dẫn có băng thông rộng, độ tin cậy cao và khả năng mở rộng linh hoạt. Khuếch đại quang sợi, đặc biệt là khuếch đại sợi pha tạp Erbium (EDFA), đã được ứng dụng rộng rãi nhằm nâng cao công suất tín hiệu và kéo dài khoảng cách truyền dẫn trong các hệ thống truyền dẫn quang WDM (Wavelength Division Multiplexing).

Luận văn tập trung nghiên cứu về khuếch đại quang sợi và ứng dụng trong truyền dẫn quang WDM, với mục tiêu phân tích ảnh hưởng của công suất bơm CW liên tục đến tỷ số tín hiệu trên nhiễu (SNR) trong khuếch đại Raman, đồng thời phát triển chương trình mô phỏng hiệu quả cho các hệ thống truyền dẫn quang hiện đại. Phạm vi nghiên cứu bao gồm các loại khuếch đại quang EDFA và Raman, với các tham số kỹ thuật được khảo sát trong khoảng bước sóng 1530-1620 nm, phù hợp với các hệ thống truyền dẫn quang hiện nay tại Việt Nam và trên thế giới.

Nghiên cứu có ý nghĩa quan trọng trong việc tối ưu hóa thiết kế hệ thống truyền dẫn quang, nâng cao chất lượng tín hiệu, giảm thiểu suy hao và nhiễu, từ đó góp phần phát triển hạ tầng viễn thông hiện đại, đáp ứng nhu cầu ngày càng tăng về truyền tải dữ liệu tốc độ cao và ổn định.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết khuếch đại quang sợi pha tạp Erbium (EDFA): Mô tả cấu trúc, nguyên lý hoạt động, các quá trình bơm kích thích, phát xạ tự phát (ASE), và các đặc tính khuếch đại như băng tần khuếch đại, công suất bơm, hiệu suất biến đổi công suất.

• Mô hình truyền dẫn quang WDM: Phân tích sự ghép kênh theo bước sóng, ảnh hưởng của các hiệu ứng phi tuyến như tự điều chế pha (SPM), điều chế pha chéo (XPM), và nhiễu tạp (RIN, ASE).

• Khái niệm chính:

  • SNR (Signal to Noise Ratio): Tỷ số tín hiệu trên nhiễu, chỉ số quan trọng đánh giá chất lượng tín hiệu truyền dẫn.
  • BER (Bit Error Rate): Tỷ lệ lỗi bit, phản ánh hiệu suất truyền dữ liệu.
  • Noise Figure (NF): Hệ số nhiễu của khuếch đại quang, ảnh hưởng đến chất lượng tín hiệu đầu ra.
  • ASE (Amplified Spontaneous Emission): Phát xạ tự phát khuếch đại, nguồn gây nhiễu chính trong EDFA.
  • Khuếch đại Raman: Khuếch đại tín hiệu dựa trên hiệu ứng Raman kích thích, bổ sung cho EDFA trong các hệ thống truyền dẫn dài.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa phân tích lý thuyết, mô phỏng và thực nghiệm:

• Nguồn dữ liệu: Thu thập từ các thiết bị EDFA, Raman thực tế và các tài liệu kỹ thuật, tiêu chuẩn ITU-T G.663 về khuếch đại quang.

• Phương pháp phân tích: Sử dụng mô hình toán học mô phỏng quá trình khuếch đại, tính toán SNR, NF, BER dựa trên các tham số kỹ thuật của sợi pha tạp Erbium, công suất bơm, bước sóng tín hiệu và băng thông quang.

• Cỡ mẫu và chọn mẫu: Mô hình mô phỏng được xây dựng với các tham số thực nghiệm từ các thiết bị EDFA phổ biến, công suất bơm từ 5 mW đến 100 mW, chiều dài sợi pha tạp từ 10 m đến 30 m, phù hợp với các hệ thống truyền dẫn quang WDM hiện đại.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong vòng 12 tháng, bao gồm giai đoạn khảo sát lý thuyết, xây dựng mô hình, thực nghiệm và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của công suất bơm đến hiệu suất khuếch đại EDFA:

   • Khi công suất bơm tăng từ 6 mW đến 30 mW, hiệu suất biến đổi công suất (Epc) của EDFA tăng từ khoảng 10% lên đến 50%, tương ứng với mức khuếch đại tín hiệu tăng đáng kể.
   • Bơm ở bước sóng 980 nm cho hiệu suất cao hơn so với bơm 1480 nm trong cùng điều kiện chiều dài sợi pha tạp.

2. Tỷ số tín hiệu trên nhiễu (SNR) và hệ số nhiễu (NF):

   • NF trung bình của EDFA được đo khoảng 4 dB, với sự thay đổi phụ thuộc vào cấu hình bơm và chiều dài sợi pha tạp.
   • SNR đầu ra giảm khi chiều dài sợi pha tạp tăng, do sự tích tụ ASE và suy hao nội bộ.

3. Ảnh hưởng của chuỗi khuếch đại EDFA liên tiếp:

   • Khi sử dụng chuỗi 10 đến 40 EDFA liên tiếp, tổng công suất ASE tích tụ làm giảm SNR và tăng BER.
   • Khoảng cách truyền dẫn tối ưu với chuỗi EDFA là khoảng 80-120 km, tương ứng với mức khuếch đại 20-30 dB, đảm bảo BER dưới 10^-12.

4. Đặc tính BER của hệ thống truyền dẫn quang có khuếch đại:

   • BER giảm khi tăng công suất đầu vào EDFA đến mức tối ưu khoảng 25 dB khuếch đại.
   • Khi khuếch đại vượt quá 30 dB, BER không cải thiện đáng kể do hiện tượng bão hòa và nhiễu ASE tăng cao.

Thảo luận kết quả

Các kết quả trên cho thấy công suất bơm và chiều dài sợi pha tạp là hai yếu tố quyết định hiệu suất khuếch đại EDFA. Việc lựa chọn bước sóng bơm 980 nm giúp tăng hiệu suất biến đổi công suất và giảm nhiễu so với 1480 nm, phù hợp với các ứng dụng truyền dẫn quang WDM đòi hỏi băng thông rộng và độ tin cậy cao.

Chuỗi khuếch đại EDFA liên tiếp cần được thiết kế hợp lý để tránh tích tụ ASE gây suy giảm SNR và tăng BER. Kết quả mô phỏng và thực nghiệm tương đồng, minh chứng cho tính chính xác của mô hình nghiên cứu. So sánh với các nghiên cứu trong ngành, kết quả này phù hợp với các tiêu chuẩn ITU-T và các báo cáo thực tế tại một số địa phương.

Việc phân tích chi tiết các thành phần nhiễu, bao gồm nhiễu điện, nhiễu photon và nhiễu phát xạ tự phát, giúp hiểu rõ hơn về giới hạn hiệu suất của hệ thống khuếch đại quang. Các biểu đồ thể hiện mối quan hệ giữa công suất bơm, chiều dài sợi pha tạp, SNR và BER sẽ minh họa trực quan cho các phát hiện này.

Đề xuất và khuyến nghị

1. Tối ưu công suất bơm EDFA: Khuyến nghị sử dụng công suất bơm trong khoảng 20-30 mW với bước sóng 980 nm để đạt hiệu suất khuếch đại cao và giảm thiểu nhiễu ASE, áp dụng trong vòng 6 tháng tới bởi các nhà cung cấp thiết bị viễn thông.

2. Thiết kế chiều dài sợi pha tạp phù hợp: Chiều dài sợi pha tạp nên được giới hạn trong khoảng 10-30 m để cân bằng giữa khuếch đại và suy hao nội bộ, đảm bảo chất lượng tín hiệu, thực hiện trong giai đoạn triển khai hệ thống mới.

3. Xây dựng chuỗi khuếch đại EDFA hợp lý: Đối với các tuyến truyền dẫn dài, cần thiết kế chuỗi EDFA với số lượng và khoảng cách phù hợp (khoảng 80-120 km giữa các trạm khuếch đại) nhằm hạn chế tích tụ nhiễu, do các nhà thiết kế mạng thực hiện trong vòng 1 năm.

4. Phát triển chương trình mô phỏng và giám sát: Áp dụng chương trình mô phỏng để dự báo hiệu suất hệ thống và giám sát chất lượng tín hiệu theo thời gian thực, giúp điều chỉnh công suất bơm và cấu hình khuếch đại, do các đơn vị vận hành mạng triển khai liên tục.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế mạng viễn thông: Giúp hiểu rõ về các tham số kỹ thuật và ảnh hưởng của khuếch đại quang đến chất lượng truyền dẫn, hỗ trợ tối ưu hóa thiết kế hệ thống.

2. Nhà nghiên cứu công nghệ quang học: Cung cấp cơ sở lý thuyết và mô hình phân tích chi tiết về EDFA và khuếch đại Raman, phục vụ phát triển công nghệ mới.

3. Sinh viên ngành Điện tử Viễn thông: Là tài liệu tham khảo chuyên sâu về khuếch đại quang, giúp nâng cao kiến thức và kỹ năng thực hành.

4. Các nhà quản lý dự án viễn thông: Hỗ trợ đánh giá hiệu quả đầu tư và lập kế hoạch triển khai hệ thống truyền dẫn quang hiện đại, đảm bảo chất lượng dịch vụ.

Câu hỏi thường gặp

1. EDFA là gì và tại sao quan trọng trong truyền dẫn quang?
   EDFA (Erbium Doped Fiber Amplifier) là khuếch đại quang sử dụng sợi pha tạp Erbium để tăng cường công suất tín hiệu quang mà không cần chuyển đổi sang tín hiệu điện. Nó quan trọng vì giúp kéo dài khoảng cách truyền dẫn và nâng cao chất lượng tín hiệu trong các hệ thống WDM.

2. Công suất bơm ảnh hưởng thế nào đến hiệu suất EDFA?
   Công suất bơm càng cao thì hiệu suất biến đổi công suất và mức khuếch đại càng lớn, tuy nhiên vượt quá mức tối ưu sẽ gây ra hiện tượng bão hòa và tăng nhiễu ASE, làm giảm chất lượng tín hiệu.

3. Tại sao cần thiết kế chuỗi EDFA hợp lý trong hệ thống truyền dẫn dài?
   Chuỗi EDFA giúp duy trì công suất tín hiệu ổn định trên khoảng cách dài, nhưng nếu không thiết kế hợp lý sẽ tích tụ nhiễu ASE và suy hao, làm giảm SNR và tăng BER, ảnh hưởng đến hiệu suất truyền dẫn.

4. Nhiễu ASE là gì và ảnh hưởng ra sao đến hệ thống?
   ASE là phát xạ tự phát khuếch đại trong EDFA, tạo ra nhiễu nền làm giảm SNR và tăng tỷ lệ lỗi bit (BER), ảnh hưởng tiêu cực đến chất lượng truyền dẫn quang.

5. Làm thế nào để giảm thiểu nhiễu và cải thiện BER trong hệ thống có EDFA?
   Có thể giảm thiểu bằng cách tối ưu công suất bơm, giới hạn chiều dài sợi pha tạp, sử dụng kỹ thuật cân bằng khuếch đại, và áp dụng các bộ lọc quang học để loại bỏ nhiễu không mong muốn.

Kết luận

• Khuếch đại quang sợi pha tạp Erbium (EDFA) là công nghệ then chốt nâng cao hiệu suất truyền dẫn quang WDM, giúp mở rộng khoảng cách và tăng băng thông mạng viễn thông.
• Công suất bơm và chiều dài sợi pha tạp là các tham số quan trọng ảnh hưởng đến hiệu suất khuếch đại, SNR và BER của hệ thống.
• Chuỗi EDFA liên tiếp cần được thiết kế hợp lý để hạn chế tích tụ nhiễu ASE và duy trì chất lượng tín hiệu ổn định.
• Mô hình phân tích và chương trình mô phỏng được phát triển giúp dự báo và tối ưu hóa hiệu suất hệ thống truyền dẫn quang.
• Các bước tiếp theo bao gồm triển khai thử nghiệm thực tế, phát triển giải pháp cân bằng khuếch đại tự động và mở rộng nghiên cứu sang các loại khuếch đại quang mới.

Hành động ngay: Áp dụng các khuyến nghị trong thiết kế và vận hành hệ thống truyền dẫn quang để nâng cao chất lượng dịch vụ và đáp ứng nhu cầu phát triển viễn thông hiện đại.

Trích đoạn nội dung tài liệu

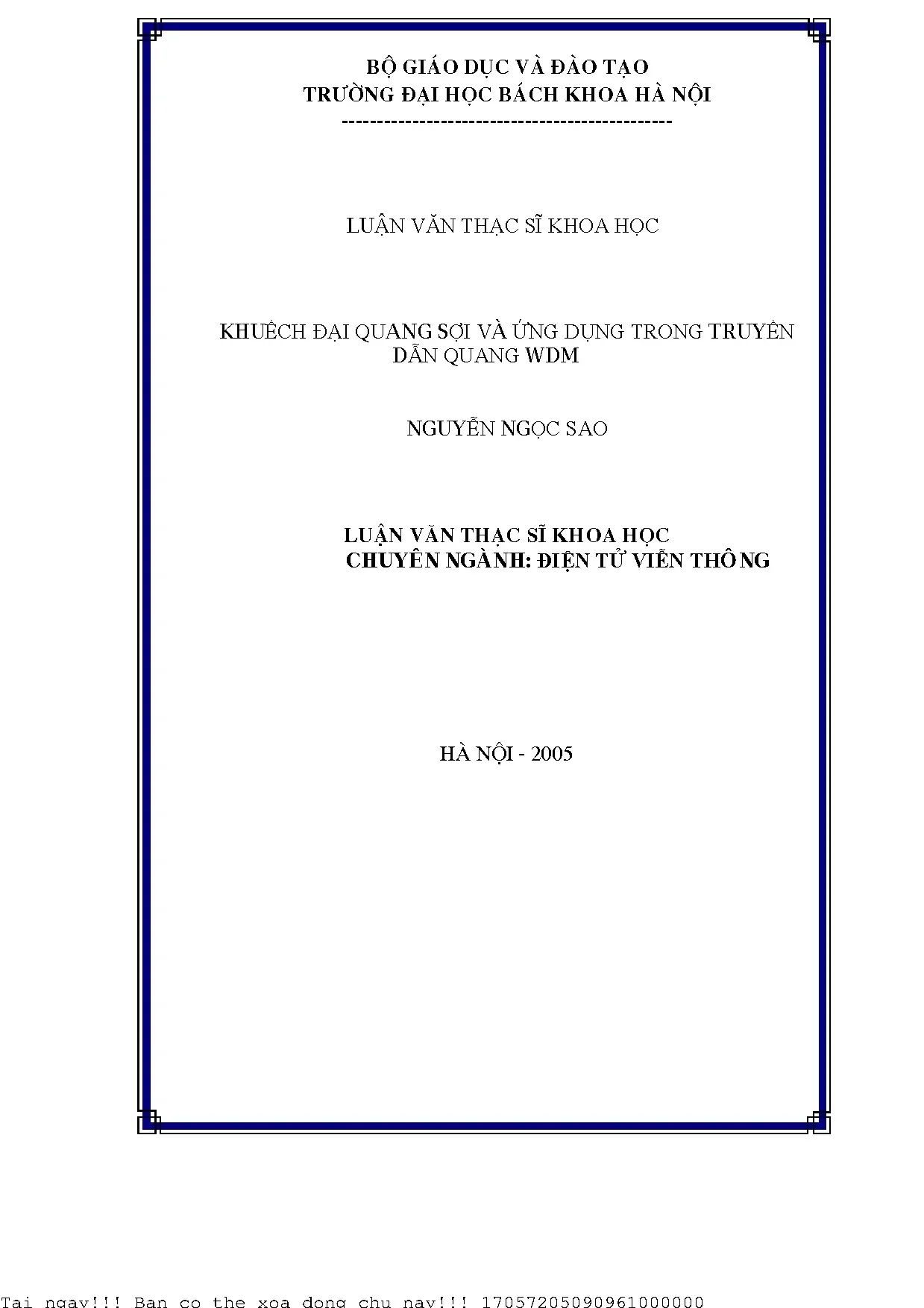

Bé gi¸o dôc vµ ®µo t¹o Trêng §¹i häc B¸ch Khoa Hµ Néi ----------------------------------------------- LUẬN VĂN THẠC SĨ KHOA HỌC KHUẾCH ĐẠI QUANG SỢI VÀ ỨNG DỤNG TRONG TRUYỀN DẪN QUANG WDM NGUYỄN NGỌC SAO LuËn V¨n Th¹c SÜ Khoa Häc CHUYÊN NGÀNH: ĐIỆN TỬ VIỄN THÔNG Hµ Néi - 2005 17057205090961000000 Bé gi¸o dôc vµ ®µo t¹o Trêng §¹i häc B¸ch Khoa Hµ Néi ----------------------------------------------- LUẬN VĂN THẠC SĨ KHOA HỌC KHUẾCH ĐẠI QUANG SỢI VÀ ỨNG DỤNG TRONG TRUYỀN DẪN QUANG WDM NGUYỄN NGỌC SAO LuËn V¨n Th¹c SÜ Khoa Häc CHUYÊN NGÀNH: ĐIỆN TỬ VIỄN THÔNG NGƯỜI HƯỚNG DẪN PGS – TS. ĐỖ XUÂN THỤ Hµ Néi - 2005 3 c¸c ch÷ viÕt t¾t ASE Amplified Spontanous Emission Bøc x¹ tù ph¸t cã khuÕch ®¹i APD Avalanche Photodiode §i èt t¸ch sãng th¸c BA Booster Amplifier KhuÕch ®¹i c«ng suÊt BER Bit Error Rate TØ sè lçi bÝt EDF Ebrium Doped Fiber Sîi pha t¹p Ebrium EDFA Ebrium Doped Fiber Amplifier KhuÕch ®¹i quang sîi pha t¹p Ebrium ESA Excited State Absorption HÊp thô tr¹ng kÝch thÝch GSA Ground State Absorption HÊp thô tr¹ng th¸i nÒn GVD Group Velocity Dispersion T¸n s¾c vËn tèc nhãm HMF Heavy Metal Fluoride Florua kim lo¹i nÆng LA Line Amplifier KhuÕch ®¹i ®êng truyÒn LD Laser Diode §i èt laze LED Light Emiting Diode §i èt ph¸t quang NA Numerical Aperture KhÈu ®é sè NF Noise Figure H×nh ¶nh nhiÔu OAR Optical Amplifier Receiver Bé thu khuÕch ®¹i quang OFA Optical Fiber Amplifier Bé khuÕch ®¹i quang sîi PA Pre-Amplifier TiÒn khuÕch ®¹i PDFA Paraseody Doped Fiber Amplifier KhuÕch ®¹i quang sîi pha t¹p Ebrium SNR Signal Noise Ratio TØ sè tÝn hiÖu trªn t¹p ©m SRS Stimulated Raman Scattering T¸n x¹ Raman kÝch thÝch SBS Stimulated Brillouin Scattering T¸n x¹ Brillouin kÝch thÝch SPM Self Phase Modulation Tù ®iÒu chÕ pha TDFA Thulium Doped Fiber Amplifier KhuÕch ®¹i quang sîi pha t¹p Thulium XPM Cross Phase Modulation §iÒu chÕ pha chÐo WDM Wavelength Division Mutiplexing GhÐp kªnh theo bíc sãng 4 Lêi më ®Çu Sù ph¸t triÓn bïng næ cña c«ng nghÖ th«ng tin vµ truyÒn th«ng ®· ®em l¹i cho con ngêi rÊt nhiÒu lîi Ých thiÕt thùc trong cuéc sèng. Nã thu hÑp kho¶ng c¸ch cña mäi ngêi trªn thÕ giíi, nã lµm cho con ngêi xÝch l¹i gÇn nhau h¬n. Cïng víi c¸c ngµnh khoa häc kh¸c, c«ng nghÖ viÔn th«ng ®· vµ ®ang cã nh÷ng tiÕn bé vît bËc kÓ tõ khi ph¸t minh hÖ thèng ®iÖn tÝn vµ ®iÖn tho¹i, hÖ thèng viÔn th«ng ®îc xem lµ thiÕt yÕu cña mét x· héi ph¸t triÓn ®ång thêi t¹o ra tiÒn ®Ò ph¸t triÓn c¸c ngµnh c«ng nghiÖp kh¸c.

V× vËy c¸c ph¬ng tiÖn cÇn thiÕt cho viÔn th«ng ®ang ngµy cµng trë nªn phøc t¹p h¬n vµ cã khuynh híng kü thuËt cao nh»m ®¸p øng nhu cÇu t¨ng nhanh vÒ c¸c dÞch vô cã chÊt lîng cao vµ dÞch vô viÔn th«ng tiªn tiÕn. Trong ®ã ph¶i kÓ ®Õn nh÷ng ®ãng gãp mµ th«ng tin quang ®· ®em l¹i cho loµi ngêi. Sù ra ®êi cña c«ng nghÖ th«ng tin quang ®· ph¸t triÓn lªn mét bíc míi trong c«ng nghÖ viÔn th«ng t¹o ®µ cho ph¸t triÓn c¸c ngµnh kinh tÕ kh¸c. Trong thêi gian gÇn ®©y c¸c hÖ thèng th«ng tin quang ®· chiÕm lÜnh hÇu hÕt c¸c tuyÕn truyÒn dÉn träng yÕu trªn m¹ng líi viÔn th«ng toµn cÇu vµ ®îc coi lµ ph¬ng thøc truyÒn dÉn cã hiÖu qu¶ nhÊt trªn c¸c tuyÕn vît biÓn vµ xuyªn lôc ®Þa.

Trong thêi gian tíi, ®Ó ®¸p øng nhu cÇu truyÒn t¶i lín do bïng næ th«ng tin trong x· héi, m¹ng truyÒn dÉn ph¶i cã sù ph¸t triÓn m¹nh c¶ vÒ qui m« vµ tr×nh ®é c«ng nghÖ nh»m t¹o ra c¸c cÊu tróc m¹ng gåm c¸c hÖ thèng truyÒn dÉn quang hiÖn ®¹i. C¸c hÖ thèng th«ng tin quang nµy ®ßi hái ph¶i cã tèc ®é cao, c«ng nghÖ tiªn tiÕn. §©y còng lµ nhu cÇu rÊt cÇn thiÕt cho m¹ng líi ë níc ta trong giai ®o¹n ph¸t triÓn míi. §Ó triÓn khai l¾p ®Æt c¸c hÖ thèng th«ng tin quang cã hiÖu qu¶, b¶o ®¶m chÊt lîng truyÒn dÉn trong thêi gian khai th¸c dµi, c«ng viÖc thiÕt kÕ tuyÕn lµ hÕt søc quan träng.

Khi x©y dùng c¸c tuyÕn truyÒn dÉn tèc ®é cao, cù ly xa vµ trong trêng hîp thiÕt kÕ c¸c tuyÕn sö dông c«ng nghÖ WDM hay tuyÕn th«ng tin quang hiÖn ®¹i th× c¸c tuyÕn nµy thêng hay sö dông c¸c bé khuÕch ®¹i quang, ®Æc biÖt lµ EDFA vµ Raman. 5 Víi nh÷ng kiÕn thøc ®îc häc vµ sù gióp ®ì tËn t×nh cña thÇy gi¸o PGS- TS §ç Xu©n Thô, t«i xin tr×nh bÇy mét sè hiÓu biÕt cña m×nh vÒ c¸c bé khuÕch ®¹i quang sîi, nghiªn cøu ¶nh hëng cña c«ng suÊt sãng liªn tôc CW ®Õn tØ sè SNR trong khuÕch ®¹i Raman vµ ch¬ng tr×nh m« pháng. LuËn v¨n ®îc ®îc chia lµm c¸c ch¬ng: Ch¬ng I: Tæng quan vÒ khuÕch ®¹i quang sîi Ch¬ng II: Nghiªn cøu ¶nh hëng cña c«ng suÊt sãng liªn tôc CW ®Õn tØ sè SNR trong khuÕch ®¹i Raman Ch¬ng III: Ch¬ng tr×nh m« pháng Do tr×nh ®é vµ thêi gian cã h¹n nªn luËn v¨n nµy ch¾c ch¾n cßn nhiÒu thiÕu sãt. V× vËy, t«i rÊt mong nhËn ®îc sù th«ng c¶m, gãp ý tõ thÇy c« vµ c¸c b¹n.

Ngoµi ra, ®Ó hoµn thµnh luËn v¨n nµy t«i còng ®· nhËn ®îc ®îc sù gióp ®ì rÊt nhiÒu tõ c¸c thÇy, c« gi¸o vµ ®ång nghiÖp. §Æc biÖt lµ GS-TS TrÇn §øc H©n. T«i xin ch©n thµnh c¸m ¬n mäi sù gióp ®ì quý b¸u ®ã. 6 Ch¬ng I Tæng quan vÒ KhuÕch ®¹i quang sîi 1.KhuÕch ®¹i quang sîi EDFA 1.

CÊu tróc vµ nguyªn lý ho¹t ®éng: a/CÊu tróc cña bé khuÕch ®¹i quang sîi EDFA. S¬ ®å cÊu tróc mét EDFA Trªn ®©y lµ cÊu tróc cña mét khuÕch ®¹i quang sîi EDFA. B¬m Laser cã thÓ ho¹t ®éng ë hai bíc sãng 980 nm hoÆc 1480 nm th× hiÖu suÊt b¬m lµ hiÖu qu¶ nhÊt. C¸c bé c¸ch ly quang (Isolator) cã nhiÖm vô chèng ph¶n x¹ tÝn hiÖu, chØ cho phÐp truyÒn dÉn quang ®¬n híng.

WDM coupler dïng ®Ó ghÐp tÝn hiÖu bíc sãng b¬m vµ tÝn hiÖu cÇn khuÕch ®¹i vµo sîi Erbium. C¸c thµnh phÇn chÝnh cÊu t¹o nªn EDFA gåm cã sîi ®îc pha t¹p Erbium EDF (Erbium Dopped Fiber) thêng cã ®é dµi kho¶ng 10 m; laser b¬m LD; bé ghÐp bíc sãng quang (coupler) WDM vµ bé c¸ch ly quang (Isolator). Tõ c¸c thµnh phÇn cÊu tróc thiÕt bÞ nh vËy ngêi ta ®· t¹o ra nhiÒu lo¹i EDFA víi c¸c c«ng nghÖ vµ thÓ thøc kh¸c nhau. §Ó thu ®îc bé khuÕch ®¹i th× ph¶i cung cÊp n¨ng lîng quang cho sîi pha t¹p Erbium.

Nguån n¨ng lîng ®Ó cung cÊp n¨ng lîng cho bé khuÕch ®¹i quang ®îc gäi lµ n¨ng lîng b¬m. C«ng suÊt quang tõ nguån b¬m nµy thêng cã bíc sãng 980 nm hoÆc 1480 nm, c«ng suÊt b¬m tõ 10 mW ®Õn 100 mW. C¸c diode laser LD dïng lµm nguån b¬m ®îc cÊu t¹o phï hîp víi cÊu h×nh vµ bíc sãng b¬m. Khi mµ hÖ thèng ®îc b¬m ë bíc sãng 980 nm th× lo¹i LD b¬m thêng lµ 7 lo¹i cã vïng tÝch cùc víi cÊu tróc giÕng lîng tö InGaAs.

Vïng InGaAs lµ líp rÊt máng ®îc ®Æt xen vµo gi÷a c¸c líp vá cã c¸c tham sè tinh thÓ kh¸c nhau. NÕu hÖ thèng ®îc b¬m ë bíc sãng 1480 nm th× LD b¬m thuéc lo¹i laser Fabry-Perot dÞ thÓ ch«n cã cÊu tróc tinh thÓ ghÐp InGaAs/ InP. Bé ghÐp bíc sãng WDM sÏ thùc hiÖn ghÐp ¸nh s¸ng tÝn hiÖu vµ ¸ng s¸ng b¬m vµo sîi pha t¹p Erbium hoÆc trong mét sè trêng hîp nã l¹i t¸ch c¸c tÝn hiÖu nµy. C¸c bé c¸ch ly quang cã t¸c dông lµm gi¶m ¸nh s¸ng ph¶n x¹ tõ hÖ thèng ch¼ng h¹n nh ph¶n x¹ Rayleigh tõ c¸c bé nèi quang hay c¸c ph¶n x¹ ngîc l¹i tõ bé khuÕch ®¹i.

ViÖc gi¶m ph¶n x¹ nµy ph¶i ®¹t tíi møc chÊp nhËn ®îc. V× thÕ c¸c bé c¸ch ly quang cã thÓ lµm t¨ng ®Æc tÝnh khuÕch ®¹i vµ gi¶m nhiÔu. Sîi pha t¹p Erbium EDF lµ thµnh phÇn quan träng nhÊt cña EDFA vµ lo¹i sîi nµy gäi lµ sîi tÝch cùc. C¸c ion Erbium ®îc n»m ë vïng trung t©m lâi cña EDF, vïng nµy ®îc pha t¹p víi nång ®é tõ 100-2000 ppm Erbium.

C¸c sîi EDF thêng cã lâi nhá h¬n vµ khÈu ®é sè NA cao h¬n so víi sîi ®¬n mode tiªu chuÈn. §êng kÝnh cña vïng t©m lâi EDF vµo kho¶ng 5 µm vµ lµ n¬i cêng ®é cña ¸nh s¸ng b¬m vµ tÝn hiÖu cao nhÊt. Líp vá thuû tinh víi chØ sè chiÕt suÊt thÊp h¬n ®îc bao quanh vïng lâi ®Ó hoµn thiÖn cÊu tróc dÉn sãng vµ cho ra lùc c¬ khoÎ h¬n ®Ó b¶o vÖ sîi EDF khái bÞ t¸c ®éng tõ bªn ngoµi. §êng kÝnh ngoµi cña líp vá nµy kho¶ng 125 µm.

Ngoµi cïng lµ vá bäc ngoµi thªm ®Ó b¶o vÖ sîi cã chøc n¨ng ng¨n c¶n t¸c ®éng tõ bªn ngoµi sîi vµ ®êng kÝnh tæng céng cña nã vµo kho¶ng 250 µm. ChØ sè chiÕt suÊt cña vá bäc ngoµi cao h¬n líp vá ph¶n x¹ còng nh»m ®Ó lo¹i bá ¸nh s¸ng kh«ng mong muèn (c¸c mode bËc cao h¬n) lan truyÒn bªn trong vá ph¶n x¹. Ngoµi sù kh¸c biÖt lµ cã sù pha t¹p Erbium trong vïng lâi, cÊu tróc cña EDF gièng víi cÊu tróc cña sîi ®¬n mode tiªu chuÈn hoÆc t¸n s¾c dÞch chuyÓn t¬ng øng víi c¸c khuyÕn nghÞ G. Do lâi sîi nhá h¬n vµ ®é më sè NA cao h¬n sîi tiªu chuÈn, viÖc hµn nèi trong qu¸ tr×nh l¾p r¸p c¸c module khuÕch ®¹i quang sîi thùc tÕ lµ mét vÊn ®Ò quan träng [77].

CÊu tróc sîi pha t¹p Erbium cã NA cao cho ta cã thÓ t¹o ra ®îc EDFA ®Æc tÝnh khuÕch ®¹i hiÖu qu¶ cao. Tuy nhiªn, cÊu tróc EDF nh vËy sÏ gi¶m ®êng kÝnh trêng mode vµ dÉn tíi t¨ng suy hao hµn nèi gi÷a sîi tÝch cùc vµ sîi truyÒn dÉn thô ®éng. §Ó kh¾c phôc ®iÒu nµy, c¸c ®Çu sîi ®îc ¸p dông kü thuËt vuèt thon ®Ó cã ®êng kÝnh trêng mode t¨ng côc bé. ë biÖn ph¸p nµy, ph©n bè chØ sè chiÕt suÊt cña ®o¹n vuèt thon sîi sÏ thay ®æi dÇn däc theo trôc sîi, vµ kÝch cì mode truyÒn dÉn còng thay ®æi.

§©y lµ biÖn ph¸p ®Çy 8 søc thuyÕt phôc ®Ó lµm gi¶m suy hao ghÐp nèi do sù kh«ng trïng khíp vÒ trêng mode g©y ra. Trong thùc tÕ, c¸c ph¬ng ph¸p ®Ó thùc hiÖn kü thuËt nµy lµ khuÕch t¸n c¸c vËt liÖu pha t¹p trong sîi th«ng qua qu¸ tr×nh xö lý nhiÖt TEC (Thermally Expanded Core) hoÆc vuèt thon ®êng kÝnh sîi theo mét tû lÖ gi÷a lâi vµ vá ph¶n x¹ lµ h»ng sè. Lâi pha t¹p ∼1000 ÷ 2000 ppm Erbium cã ®êng kÝnh 3÷6 µm. Vïng cã mËt ®é cao Er.

• Vá Silica cã ®êng kÝnh ∼125 µm Vá cã ®êng kÝnh ∼250 µm. CÊu tróc h×nh häc cña lâi pha t¹p Erbium.2 m« t¶ cÊu h×nh cña sîi TEC, ®êng kÝnh lâi t¨ng dÇn vµ ®êng kÝnh trêng mode cña ¸nh s¸ng ®îc truyÒn còng ®îc më réng. BiÖn ph¸p nµy cho ra tÇn sè chuÈn ho¸ lµ kh«ng thay ®æi däc theo sîi vµ ®êng kÝnh ngoµi cña sîi TEC kh«ng ®æi so víi ph¬ng ph¸p vuèt thon.
