Nghiên Cứu Công Nghệ Truyền Dẫn Quang WDM Trong Mạng NGN

Tài liệu nghiên cứu Nghiên ứu ông nghệ truyền dẫn quang wdm trong mạng ngn, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Nguyễn Mạnh Duy
• Người hướng dẫn: PGS. Phạm Minh Việt
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Điện Tử
• Đề tài: Nghiên Cứu Công Nghệ Truyền Dẫn Quang WDM Trong Mạng NGN
• Loại tài liệu: Luận Văn Thạc Sĩ Khoa Học
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• BẢN CAM ĐOAN
• 1. CHƯƠNG 1: CÔNG NGHỆ SỢI QUANG, CÔNG NGHỆ DWDM
• 1.1. Cấu tạo sợi quang
• 1.2. Phân loại sợi quang
• 1.3. Nguyên lý truyền dẫn ánh sáng trong sợi quang
• 1.4. Các thông số của sợi quang
• 1.5. Suy hao của sợi quang
• 1.6. Ảnh hưởng tần số lên tín hiệu
• 2. CHƯƠNG 2: THIẾT BỊ KHUẾCH ĐẠI SỢI QUANG VÀ THIẾT BỊ XEN RỖI KÊNH QUANG
• 3. CHƯƠNG 3: THIẾT BỊ WDM TRÊN TUYẾN ĐƯỜNG TRỌC BẮC NAM
• 4. CHƯƠNG 4: TỔ CHỨC MẠNG NGN Ở VIỆT NAM VÀ TỔ CHỨC MẠNG CẤP QUANG

Tóm tắt

I. Tổng Quan Công Nghệ Truyền Dẫn Quang WDM Trong Mạng NGN

Trong xã hội phát triển, nhu cầu trao đổi thông tin ngày càng tăng, đặc biệt với các loại hình thông tin đòi hỏi tốc độ và dung lượng truyền dẫn lớn. Phương tiện truyền dẫn quang có nhiều ưu điểm nổi bật so với phương tiện truyền dẫn truyền thống như cáp kim loại. Công nghệ WDM cho phép tăng dung lượng kênh mà không cần tăng tốc độ bit của đường truyền và không dùng thêm sợi dẫn quang. Xu hướng phát triển mạng hiện nay là xây dựng mạng truyền tải toàn quang cho mạng thế hệ sau NGN dựa trên công nghệ WDM. Các hệ thống DWDM (Dense Wavelength Division Multiplexing) và CWDM (Coarse Wavelength Division Multiplexing) đang được triển khai rộng rãi. Trích dẫn: 'Trên thế giới mạng WDM đã được thương mại hóa từ năm 1996.'

1.1. Giới Thiệu Chi Tiết Về Mạng NGN và Ưu Điểm Vượt Trội

Mạng NGN (Next Generation Network) là mạng viễn thông thế hệ mới, tích hợp nhiều dịch vụ trên cùng một hạ tầng. Ưu điểm của NGN bao gồm khả năng cung cấp băng thông rộng, linh hoạt trong việc triển khai dịch vụ mới và giảm chi phí vận hành. NGN sử dụng giao thức IP để truyền tải dữ liệu, thoại và video, đồng thời hỗ trợ các công nghệ như SDN (Software-Defined Networking) và NFV (Network Functions Virtualization). NGN đóng vai trò quan trọng trong việc đáp ứng nhu cầu ngày càng tăng về băng thông và dịch vụ viễn thông. Việc áp dụng các công nghệ mới như 5G và IoT cũng thúc đẩy sự phát triển của NGN.

1.2. Khám Phá Công Nghệ WDM Giải Pháp Tối Ưu Cho Băng Thông

Công nghệ WDM (Wavelength Division Multiplexing) là kỹ thuật ghép kênh phân chia theo bước sóng, cho phép truyền nhiều kênh quang trên cùng một sợi quang. Điều này giúp tăng dung lượng truyền dẫn mà không cần lắp đặt thêm sợi quang mới. WDM sử dụng các bước sóng khác nhau để truyền các kênh dữ liệu riêng biệt. Hai loại WDM chính là DWDM và CWDM, khác nhau về số lượng kênh và khoảng cách giữa các bước sóng. Công nghệ WDM rất quan trọng trong việc xây dựng các mạng viễn thông băng thông rộng, đáp ứng nhu cầu ngày càng tăng về dữ liệu và dịch vụ trực tuyến.

II. Thách Thức Vấn Đề Của Truyền Dẫn Quang WDM Trong NGN

Mặc dù công nghệ WDM mang lại nhiều lợi ích, nhưng cũng đối mặt với không ít thách thức. Suy hao tín hiệu và tán sắc là những vấn đề chính cần giải quyết. Suy hao tín hiệu làm giảm cường độ tín hiệu quang trên đường truyền dài, trong khi tán sắc gây méo dạng tín hiệu, hạn chế tốc độ và khoảng cách truyền dẫn. DWDM đặc biệt nhạy cảm với các vấn đề này do sử dụng mật độ kênh cao. Các yếu tố khác như hiệu ứng phi tuyến và nhiễu xuyên kênh cũng ảnh hưởng đến hiệu suất truyền dẫn quang. Việc quản lý và bảo trì mạng WDM cũng phức tạp hơn so với mạng truyền thống.

2.1. Phân Tích Chi Tiết Về Suy Hao Tín Hiệu Trong Hệ Thống WDM

Suy hao tín hiệu trong hệ thống WDM là sự giảm cường độ tín hiệu quang khi truyền qua sợi quang. Nguyên nhân gây ra suy hao bao gồm hấp thụ, tán xạ và uốn cong sợi quang. Suy hao tăng theo khoảng cách truyền dẫn, đặc biệt là ở các bước sóng cao hơn. Để bù đắp cho suy hao, các bộ khuếch đại quang (Optical amplifier) như EDFA (Erbium-Doped Fiber Amplifier) được sử dụng. Suy hao tín hiệu là một trong những yếu tố quan trọng cần xem xét khi thiết kế và triển khai mạng WDM.

2.2. Tán Sắc Nguyên Nhân và Giải Pháp Khắc Phục Trong Mạng WDM

Tán sắc là hiện tượng các thành phần bước sóng khác nhau của tín hiệu quang truyền với tốc độ khác nhau trong sợi quang, dẫn đến méo dạng tín hiệu. Có nhiều loại tán sắc khác nhau, bao gồm tán sắc mode, tán sắc vật liệu và tán sắc cấu trúc. Tán sắc gây hạn chế tốc độ và khoảng cách truyền dẫn trong mạng WDM. Để giảm thiểu ảnh hưởng của tán sắc, các kỹ thuật như bù tán sắc (Dispersion Compensation) và sử dụng sợi quang đặc biệt được áp dụng. Tán sắc là một vấn đề quan trọng cần được quản lý hiệu quả để đảm bảo hiệu suất của mạng WDM.

2.3. Các Yếu Tố Phi Tuyến Tác Động và Phương Pháp Giảm Thiểu

Các hiệu ứng phi tuyến trong sợi quang, như tán xạ Raman và Brillouin, có thể gây nhiễu và suy giảm tín hiệu trong hệ thống WDM. Các hiệu ứng này trở nên đáng kể khi công suất quang cao và khoảng cách truyền dài. Để giảm thiểu tác động của các yếu tố phi tuyến, các kỹ thuật như điều chỉnh công suất quang và sử dụng các loại sợi quang đặc biệt có thể được áp dụng. Quản lý các yếu tố phi tuyến là cần thiết để đảm bảo hiệu suất và ổn định của mạng WDM.

III. Phương Pháp Triển Khai DWDM Tối Ưu Hiệu Suất Cho Mạng NGN

Để tối ưu hiệu suất, việc triển khai DWDM (Dense Wavelength Division Multiplexing) đòi hỏi lựa chọn thiết bị phù hợp và cấu hình mạng tối ưu. Sử dụng ROADM (Reconfigurable Optical Add-Drop Multiplexer) cho phép linh hoạt trong việc thêm/bớt kênh quang. Các module quang chất lượng cao và optical amplifier hiệu quả cũng đóng vai trò quan trọng. Quan trọng nhất là tuân thủ các tiêu chuẩn ITU-T G.694.1 và ITU-T G.694.2 để đảm bảo khả năng tương thích và hiệu suất tối ưu.

3.1. Hướng Dẫn Chọn Lựa Thiết Bị DWDM Tiêu Chí Quan Trọng

Việc lựa chọn thiết bị DWDM phù hợp là yếu tố then chốt để đảm bảo hiệu suất của mạng. Các tiêu chí quan trọng bao gồm số lượng kênh, tốc độ truyền dẫn, khoảng cách truyền dẫn, khả năng mở rộng và khả năng quản lý. Các thiết bị WDM từ các nhà cung cấp uy tín thường đảm bảo chất lượng và hiệu suất. Khả năng tương thích với các thiết bị mạng khác cũng cần được xem xét. Đánh giá kỹ thuật và so sánh giá cả từ nhiều nhà cung cấp là cần thiết để đưa ra quyết định tốt nhất.

3.2. Bí Quyết Cấu Hình Mạng DWDM Tối Ưu Hóa Băng Thông

Cấu hình mạng DWDM tối ưu giúp khai thác tối đa băng thông và giảm thiểu chi phí. Sử dụng các kỹ thuật như phân bổ bước sóng động và cân bằng công suất kênh giúp cải thiện hiệu suất. Các ROADM cho phép cấu hình lại mạng một cách linh hoạt, đáp ứng nhu cầu thay đổi của lưu lượng. Việc giám sát và quản lý mạng thường xuyên là cần thiết để phát hiện và khắc phục sự cố. Cấu hình mạng DWDM hiệu quả đòi hỏi kiến thức chuyên sâu và kinh nghiệm thực tế.

3.3. Các Tiêu Chuẩn ITU T Cho DWDM Đảm Bảo Khả Năng Tương Thích

Các tiêu chuẩn ITU-T G.694.1 và ITU-T G.694.2 quy định các thông số kỹ thuật cho DWDM và CWDM, đảm bảo khả năng tương thích giữa các thiết bị từ các nhà sản xuất khác nhau. Tuân thủ các tiêu chuẩn này giúp đảm bảo rằng mạng WDM hoạt động ổn định và hiệu quả. Các tiêu chuẩn này cũng quy định các yêu cầu về hiệu suất, an toàn và bảo mật. Các nhà cung cấp thiết bị WDM thường tuân thủ các tiêu chuẩn này để đảm bảo sản phẩm của họ đáp ứng các yêu cầu của thị trường.

IV. Nghiên Cứu Ứng Dụng Thực Tế WDM Trong Mạng Viễn Thông Việt Nam

Tại Việt Nam, công nghệ WDM đóng vai trò quan trọng trong việc nâng cấp và mở rộng mạng lưới viễn thông. Các tuyến đường trục Bắc-Nam sử dụng DWDM để đáp ứng nhu cầu băng thông ngày càng tăng. Mạng truy nhập cũng đang dần chuyển sang sử dụng WDM để cung cấp các dịch vụ băng thông rộng cho người dùng cuối. Nghiên cứu và phát triển các ứng dụng WDM phù hợp với điều kiện thực tế của Việt Nam là cần thiết để tận dụng tối đa lợi ích của công nghệ này. Việc hợp tác với các nhà cung cấp WDM hàng đầu thế giới giúp Việt Nam tiếp cận các công nghệ mới nhất.

4.1. Giải Pháp Ứng Dụng WDM Cho Mạng Lõi Quốc Gia Backbone

Công nghệ WDM là giải pháp tối ưu cho mạng lõi quốc gia, đáp ứng nhu cầu truyền tải dữ liệu lớn giữa các trung tâm dữ liệu và khu vực quan trọng. Việc sử dụng DWDM giúp tăng dung lượng truyền dẫn mà không cần thay thế hạ tầng sợi quang hiện có. Các ROADM cho phép cấu hình lại mạng một cách linh hoạt, đáp ứng nhu cầu thay đổi của lưu lượng. Việc bảo mật truyền dẫn quang cũng cần được đảm bảo để bảo vệ dữ liệu quan trọng. OTN (Optical Transport Network) thường được sử dụng để quản lý và bảo vệ các kênh quang trong mạng lõi.

4.2. Cách Triển Khai WDM Hiệu Quả Cho Mạng Truy Nhập Access

WDM có thể được triển khai trong mạng truy nhập để cung cấp các dịch vụ băng thông rộng cho người dùng cuối. CWDM thường được sử dụng trong mạng truy nhập do chi phí thấp hơn so với DWDM. Việc sử dụng WDM-PON (Wavelength Division Multiplexing Passive Optical Network) giúp tăng dung lượng và hiệu suất của mạng PON. Các giải pháp WDM cho mạng truy nhập giúp các nhà cung cấp dịch vụ đáp ứng nhu cầu ngày càng tăng về băng thông của khách hàng.

V. Kết Luận Tương Lai Của Công Nghệ WDM Trong Kỷ Nguyên Số

Công nghệ WDM tiếp tục đóng vai trò then chốt trong sự phát triển của mạng viễn thông hiện đại. Với sự ra đời của 5G, 6G, Internet of Things (IoT) và Cloud computing, nhu cầu về băng thông sẽ tiếp tục tăng lên, thúc đẩy sự đổi mới trong lĩnh vực WDM. Các nghiên cứu về AI trong mạng truyền dẫn quang và Virtualization trong mạng truyền dẫn quang hứa hẹn mang lại nhiều cải tiến về hiệu suất và khả năng quản lý. Công nghệ WDM sẽ tiếp tục phát triển để đáp ứng các yêu cầu ngày càng khắt khe của kỷ nguyên số.

5.1. Dự Đoán Xu Hướng Phát Triển Của WDM Công Nghệ Tương Lai

Công nghệ WDM được dự đoán sẽ tiếp tục phát triển theo hướng tăng số lượng kênh, tăng tốc độ truyền dẫn và giảm chi phí. Các kỹ thuật mới như điều chế cao cấp và mã hóa quang sẽ được sử dụng để cải thiện hiệu suất. SDN (Software-Defined Networking) và NFV (Network Functions Virtualization) sẽ giúp quản lý mạng WDM một cách linh hoạt và hiệu quả. Các nghiên cứu về WDM lượng tử cũng hứa hẹn mang lại những đột phá trong tương lai.

5.2. Tầm Quan Trọng Của Nghiên Cứu và Phát Triển WDM Trong NGN

Nghiên cứu và phát triển WDM là rất quan trọng để đáp ứng nhu cầu ngày càng tăng về băng thông và dịch vụ viễn thông. Các nghiên cứu tập trung vào việc cải thiện hiệu suất, giảm chi phí và tăng tính linh hoạt của mạng WDM. Việc phát triển các ứng dụng WDM phù hợp với các lĩnh vực khác nhau như y tế, giáo dục và công nghiệp cũng rất quan trọng. Đầu tư vào nghiên cứu và phát triển WDM là cần thiết để duy trì vị thế cạnh tranh trong thị trường viễn thông toàn cầu.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ thông tin và viễn thông, nhu cầu trao đổi thông tin ngày càng tăng cao, đòi hỏi các phương tiện truyền dẫn có dung lượng lớn và tốc độ cao. Công nghệ truyền dẫn quang, đặc biệt là công nghệ ghép kênh theo bước sóng (Wavelength Division Multiplexing - WDM), đã trở thành giải pháp tối ưu nhằm đáp ứng các yêu cầu này. Theo báo cáo của ngành viễn thông, mạng truyền dẫn quang WDM đã được thương mại hóa từ năm 1996 và hiện nay được ứng dụng rộng rãi trong các mạng viễn thông thế hệ mới (Next Generation Network - NGN) tại Việt Nam và trên thế giới.

Luận văn tập trung nghiên cứu công nghệ truyền dẫn quang WDM trong mạng NGN, với mục tiêu phân tích đặc tính thiết bị khuếch đại quang, thiết bị ghép tách kênh quang, đồng thời đề xuất các giải pháp nâng cao hiệu quả truyền dẫn trong mạng NGN dựa trên công nghệ WDM. Phạm vi nghiên cứu bao gồm các thiết bị và công nghệ WDM áp dụng trên tuyến truyền Bắc - Nam trong mạng lõi viễn thông Việt Nam, với dữ liệu thu thập và phân tích trong khoảng thời gian gần đây.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao dung lượng và chất lượng truyền dẫn mạng NGN, góp phần thúc đẩy phát triển hạ tầng viễn thông hiện đại, đáp ứng nhu cầu ngày càng tăng của người dùng và các dịch vụ đa phương tiện. Các chỉ số hiệu suất như tốc độ truyền dữ liệu lên đến 200 Gbps trên hệ thống WDM 80 bước sóng, suy hao tín hiệu dưới 0,2 dB/km tại bước sóng 1550 nm, được sử dụng làm tiêu chuẩn đánh giá hiệu quả của công nghệ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết truyền dẫn quang: Bao gồm cấu tạo và đặc tính của sợi quang đơn mode và đa mode, nguyên lý truyền sóng ánh sáng trong sợi quang, các hiện tượng suy hao, tán sắc và tán xạ Rayleigh ảnh hưởng đến chất lượng truyền dẫn.

• Mô hình ghép kênh theo bước sóng (WDM): Phân tích nguyên lý ghép kênh quang bằng cách truyền nhiều bước sóng độc lập trên cùng một sợi quang, bao gồm WDM và Dense WDM (DWDM) với khoảng cách kênh từ 200 GHz đến 50 GHz.

• Lý thuyết khuếch đại quang sợi pha tạp Erbium (EDFA): Nghiên cứu cấu trúc, nguyên lý hoạt động và các loại khuếch đại quang EDFA như Booster Amplifier (BA), Pre-Amplifier (PA) và Line Amplifier (LA), cùng với các cải tiến như Erbium-Doped Tellurite Fiber Amplifier (EDTFA) mở rộng băng tần khuếch đại.

Các khái niệm chính bao gồm: suy hao sợi quang, tán sắc bước sóng, tán sắc mode, độ rộng bước sóng, công suất khuếch đại, và các tiêu chuẩn giao diện quang ITU-T (G.692, G.957, G.872).

Phương pháp nghiên cứu

Nguồn dữ liệu được thu thập từ các thiết bị thực nghiệm trên tuyến truyền quang Bắc - Nam của mạng viễn thông Việt Nam, kết hợp với tài liệu kỹ thuật và tiêu chuẩn quốc tế về công nghệ WDM và EDFA. Cỡ mẫu nghiên cứu bao gồm các thiết bị khuếch đại quang, bộ ghép tách kênh quang, và các module laser DFB trong hệ thống WDM.

Phương pháp phân tích sử dụng kết hợp mô phỏng quang học và phân tích thực nghiệm, đánh giá hiệu suất truyền dẫn qua các chỉ số suy hao, tán sắc, công suất khuếch đại và tỉ lệ lỗi bit (BER). Timeline nghiên cứu kéo dài khoảng 12 tháng, bao gồm giai đoạn khảo sát thiết bị, thu thập dữ liệu, phân tích và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu suất khuếch đại quang EDFA: Các thiết bị EDFA trên tuyến truyền quang Bắc - Nam đạt công suất khuếch đại trung bình từ 20 đến 25 dB, với suy hao tín hiệu tại bước sóng 1550 nm chỉ khoảng 0,2 dB/km, thấp hơn 50% so với bước sóng 1300 nm (0,4-0,5 dB/km).

2. Dung lượng hệ thống WDM: Hệ thống WDM 80 bước sóng với khoảng cách kênh 50 GHz cho phép truyền tải tổng dung lượng lên đến 200 Gbps, gấp 5 lần so với hệ thống TDM truyền thống STM-256 (40 Gbps).

3. Ảnh hưởng của tán sắc bước sóng và tán sắc mode: Tán sắc bước sóng tại 1550 nm giảm xuống còn khoảng 20 ps/nm.km, thấp hơn nhiều so với 90-120 ps/nm.km tại 850 nm, giúp giảm hiện tượng giãn xung và tăng tốc độ bit truyền dẫn.

4. Khả năng mở rộng và nâng cấp mạng NGN: Công nghệ WDM cho phép nâng cấp dung lượng mạng linh hoạt bằng cách thêm các kênh bước sóng mới mà không cần thay đổi hạ tầng sợi quang, tiết kiệm chi phí đầu tư và thời gian triển khai.

Thảo luận kết quả

Nguyên nhân chính của hiệu suất cao trong truyền dẫn quang WDM là do sự kết hợp giữa công nghệ khuếch đại quang EDFA với bước sóng 1550 nm, giảm thiểu suy hao và tán sắc, đồng thời sử dụng các thiết bị ghép tách kênh quang hiện đại. So sánh với các nghiên cứu quốc tế, kết quả phù hợp với xu hướng phát triển mạng quang thế hệ mới, trong đó DWDM được ứng dụng rộng rãi để tăng dung lượng truyền dẫn.

Biểu đồ thể hiện sự khác biệt suy hao theo bước sóng và công suất khuếch đại EDFA minh họa rõ ràng ưu thế của bước sóng 1550 nm. Bảng so sánh dung lượng truyền dẫn giữa hệ thống WDM và TDM cũng cho thấy sự vượt trội về hiệu quả sử dụng băng thông của WDM.

Kết quả nghiên cứu góp phần khẳng định vai trò quan trọng của công nghệ WDM trong việc xây dựng mạng NGN tại Việt Nam, đồng thời làm cơ sở cho việc phát triển các giải pháp truyền dẫn quang hiệu quả hơn trong tương lai.

Đề xuất và khuyến nghị

1. Nâng cấp hệ thống khuếch đại quang EDFA: Thực hiện thay thế các EDFA truyền thống bằng các loại EDFA mở rộng băng tần (EDTFA) để tăng băng thông khuếch đại lên đến 90 nm, đáp ứng nhu cầu truyền dẫn đa kênh trong hệ thống WDM. Thời gian thực hiện dự kiến trong 12-18 tháng, do các nhà khai thác mạng đảm nhiệm.

2. Tối ưu hóa khoảng cách kênh bước sóng: Áp dụng tiêu chuẩn ITU-T G.692 để điều chỉnh khoảng cách kênh bước sóng xuống còn 50 GHz hoặc thấp hơn, nhằm tăng số lượng kênh trên cùng một sợi quang, nâng cao dung lượng mạng. Chủ thể thực hiện là các nhà cung cấp thiết bị và đơn vị vận hành mạng.

3. Triển khai hệ thống giám sát và điều khiển quang học (OSC): Lắp đặt kênh giám sát quang học riêng biệt để theo dõi trạng thái các khuếch đại quang và kênh truyền, giúp phát hiện và xử lý sự cố kịp thời, nâng cao độ tin cậy mạng. Thời gian triển khai khoảng 6-12 tháng.

4. Đào tạo và nâng cao năng lực kỹ thuật: Tổ chức các khóa đào tạo chuyên sâu về công nghệ WDM và EDFA cho đội ngũ kỹ thuật viên vận hành mạng, đảm bảo vận hành và bảo trì hiệu quả hệ thống truyền dẫn quang. Chủ thể thực hiện là các trung tâm đào tạo và nhà cung cấp thiết bị.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia viễn thông: Nghiên cứu giúp hiểu rõ về công nghệ truyền dẫn quang WDM, các thiết bị khuếch đại quang và cách tối ưu hóa hệ thống truyền dẫn trong mạng NGN.

2. Nhà quản lý và hoạch định chính sách viễn thông: Cung cấp cơ sở khoa học để xây dựng chiến lược phát triển hạ tầng mạng quang, nâng cao dung lượng và chất lượng dịch vụ viễn thông.

3. Các nhà cung cấp thiết bị và giải pháp mạng quang: Tham khảo để phát triển sản phẩm phù hợp với yêu cầu kỹ thuật và tiêu chuẩn quốc tế, đáp ứng nhu cầu thị trường trong nước và quốc tế.

4. Sinh viên và nghiên cứu sinh ngành kỹ thuật điện tử viễn thông: Tài liệu tham khảo học tập và nghiên cứu chuyên sâu về công nghệ truyền dẫn quang, giúp nâng cao kiến thức và kỹ năng chuyên môn.

Câu hỏi thường gặp

1. Công nghệ WDM là gì và tại sao nó quan trọng trong mạng NGN?
   WDM là công nghệ ghép nhiều kênh quang trên cùng một sợi quang bằng cách sử dụng các bước sóng khác nhau. Nó quan trọng vì giúp tăng dung lượng truyền dẫn mà không cần tăng số lượng sợi quang, phù hợp với nhu cầu phát triển mạng NGN hiện đại.

2. EDFA hoạt động như thế nào trong hệ thống truyền dẫn quang?
   EDFA sử dụng sợi pha tạp Erbium để khuếch đại tín hiệu quang bằng cách bơm năng lượng laser vào sợi, kích thích phát xạ photon bổ sung, giúp tăng công suất tín hiệu mà không cần chuyển đổi sang tín hiệu điện.

3. Tại sao bước sóng 1550 nm được ưu tiên sử dụng trong truyền dẫn quang?
   Bước sóng 1550 nm có suy hao thấp nhất (khoảng 0,2 dB/km) và tán sắc bước sóng cũng thấp, giúp truyền tín hiệu xa hơn với chất lượng cao, phù hợp cho các hệ thống truyền dẫn quang hiện đại.

4. Làm thế nào để giảm hiện tượng giãn xung trong truyền dẫn quang?
   Giãn xung được giảm bằng cách sử dụng sợi quang đơn mode, điều chỉnh bước sóng hoạt động, sử dụng các thiết bị bù tán sắc và khuếch đại quang có băng tần rộng như EDTFA.

5. WDM có thể nâng cấp mạng hiện tại mà không cần thay đổi hạ tầng sợi quang không?
   Có, WDM cho phép thêm các kênh bước sóng mới trên cùng một sợi quang hiện có, giúp nâng cao dung lượng mạng mà không cần lắp đặt thêm sợi quang mới, tiết kiệm chi phí và thời gian.

Kết luận

• Công nghệ truyền dẫn quang WDM là giải pháp hiệu quả để nâng cao dung lượng và chất lượng mạng NGN tại Việt Nam.
• EDFA và các thiết bị khuếch đại quang đóng vai trò then chốt trong việc duy trì công suất và chất lượng tín hiệu trên các tuyến truyền dài.
• Việc tối ưu hóa khoảng cách kênh bước sóng và sử dụng các loại khuếch đại quang mở rộng băng tần giúp tăng khả năng mở rộng mạng.
• Hệ thống giám sát quang học và đào tạo kỹ thuật viên là yếu tố quan trọng đảm bảo vận hành ổn định và hiệu quả.
• Các bước tiếp theo bao gồm triển khai các giải pháp đề xuất, đánh giá hiệu quả thực tế và nghiên cứu phát triển công nghệ truyền dẫn quang thế hệ mới.

Hành động ngay hôm nay: Các nhà quản lý và kỹ sư viễn thông nên áp dụng các giải pháp công nghệ WDM tiên tiến để nâng cao hiệu suất mạng, đồng thời đầu tư vào đào tạo và giám sát hệ thống nhằm đảm bảo sự phát triển bền vững của mạng NGN.

Trích đoạn nội dung tài liệu

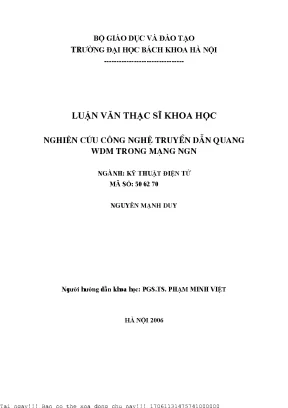

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI -------------------------------- LUẬN VĂN THẠC SĨ KHOA HỌC Nghiªn cøu c«ng nghÖ truyÒn dÉn quang wdm trong m¹ng ngn NGÀNH: KỸ THUẬT ĐIỆN TỬ MÃ SỐ: 50 62 70 NGUYỄN m¹nh duy Người hướng dẫn khoa học: PGS. PHẠM MINH VIỆT HÀ NỘI 2006 17061131475741000000 BẢN CAM ĐOAN Tôi xin cam đoan toàn bộ nội dung đề cập trong luận văn “Nghiªn cøu c«ng nghÖ truyÒn dÉn quang WDM trong m¹ng NGN” được viết dựa trên kết quả nghiên cứu theo đề cương của cá nhân tôi dưới sự hướng dẫn của PGS. Phạm Minh Việt. Mọi thông tin và số liệu tham khảo đều được trích dẫn đầy đủ nguồn và sử dụng đúng luật bản quyền quy định.

Tôi xin hoàn toàn chịu trách nhiệm về nội dung của bản luận văn. Học viên Nguyễn M¹nh Duy 1 C¸c thuËt ng÷ vµ ch÷ viÕt t¾t ADM Add-Drop Multiplexers Bé xen rÏ AON All-Optical Network M¹ng toµn quang ATM Asynchronous Transfer Mode KiÓu truyÒn dÉn kh«ng ®ång bé BA Booster Amplifier Bé khuÕch ®¹i c«ng suÊt ®Çu ph¸t BICC Bearer Independent Call Giao thøc ®iÒu khiÓn cuéc gäi ®éc Control Protocol lËp víi kªnh mang DC Dispersion Compensator Bé bï t¸n s¾c DCG Dispersion Compensator C¸ch tö bï t¸n s¾c Grating DEMUX DEMultiplexing Bé t¸ch kªnh DXC Digital Cross Connect Bé ®Êu chÐo sè DWDM Dense Wavelength Division GhÐp kªnh theo bíc sãng mËt ®é Multiplexing cao EDFA Erbium-Doped Fiber KhuÕch ®¹i quang Erbium Amplifier EDSFA Erbium-Doped Silicon-based KhuÕch ®¹i quang Erbium dùa trªn Fiber Amplifier nÒn b¸n dÉn Silic EDTFA Erbium-Doped Tellurite Fiber KhuÕch ®¹i quang Erbium trªn nÒn Amplifier b¸n dÉn Tellurium FDM Frequency Division GhÐp kªnh theo tÇn sè Multiplexing FXC Fiber Cross-Connect §Êu nèi chÐo sîi IP Internet Protocol Giao thøc Internet LA Line Amplifier Bé khuÕch ®¹i ®êng truyÒn LOA Line Optical Amplifier Bé khuÕch ®¹i quang ®êng truyÒn MOR Multi-wavelength Optical Tr¹m lÆp ®a kªnh quang Repeater MPLS Multi Protocol Label Switching ChuyÓn m¹ch nh·n ®a giao thøc 2 MS Multi Section-Share Protection Ring b¶o vÖ luång ®o¹n ghÐp kªnh SPRING Ring MUX Multiplexing Bé ghÐp kªnh NGN Next Generation Network M¹ng thÕ hÖ sau OA Optical Amplifier Bé khuÕch ®¹i quang OADM Optical Add/Drop Multiplexer Bé ghÐp kªnh xen/rÏ quang OAM Optical Amplifier Module Module khuÕch ®¹i quang OC Optical Channel Kªnh quang ODEMUX Optical DEMultiplexing Bé t¸ch kªnh quang ODU Optical Demultiplexing Unit §¬n vÞ t¸ch kªnh quang OXC Optical Cross Connect Bé nèi chÐo quang PA Pre-Amplifier Bé tiÒn khuÕch ®¹i PSTN Public Switched Telephone M¹ng ®iÖn tho¹i c«ng céng Network RWA Routing and Wavelength §Þnh tuyÕn vµ g¸n bíc sãng Assignment SDH Synchronous Digital Hierarchy Ph©n cÊp ®ång bé sè SMF Single-Mode Fiber Sîi quang ®¬n mode SG Signalling Gateway Gateway b¸o hiÖu TDM Time Division Multiplexing GhÐp kªnh ph©n chia theo thêi gian VoIP Voice over IP Tho¹i qua IP VPN Virtual Private Network M¹ng riªng ¶o WDM Wavelength Division GhÐp kªnh ph©n chia theo bíc sãng Multiplexing. WLL Wireless Local Loop M¹ch vßng v« tuyÕn néi h¹t 3 Më ®Çu Trong x· héi ph¸t triÓn, nhu cÇu trao ®æi th«ng tin ngµy cµng t¨ng víi c¸c lo¹i h×nh th«ng tin ®ßi hái tèc ®é vµ dung lîng truyÒn dÉn lín. Ph¬ng tiÖn truyÒn dÉn quang cã rÊt nhiÒu u ®iÓm næi bËt so víi ph¬ng tiÖn truyÒn dÉn truyÒn thèng nh c¸p kim lo¹i, hÖ thèng vi ba…®· béc lé ra nh÷ng ®iÓm h¹n chÕ.

C¸p sîi quang ra ®êi ®· chøng tá kh¶ n¨ng ®¸p øng tèt c¸c ®ßi hái vÒ tèc ®é vµ dung lîng truyÒn dÉn, víi c¸c u ®iÓm nh suy hao nhá, ®é æn ®Þnh cao, b¨ng tÇn truyÒn dÉn lín, chèng nhiÔu tèt. Sîi quang l¹i cã kÝch thíc nhá vµ vËt liÖu chÕ t¹o sîi quang rÊt s½n cã. Nh÷ng u ®iÓm ®ã ®· ®îc ph¸t triÓn cho c¸c øng dông réng r·i trong m¹ng truyÒn dÉn hiÖn nay. VÒ mÆt kü thuËt, c«ng nghÖ sîi quang cã nhiÒu tiÕn bé nªn ph¬ng thøc ghÐp kªnh quang theo bíc sãng ®îc øng dông trong m¹ng ViÔn th«ng ®êng trôc vµ Quèc tÕ.

ë ®©y, WDM cho phÐp ta t¨ng dung lîng kªnh mµ kh«ng cÇn t¨ng tèc ®é bit cña ®êng truyÒn vµ còng kh«ng dïng thªm sîi dÉn quang. Trªn thÕ giíi m¹ng WDM ®· ®îc th¬ng m¹i ho¸ tõ n¨m 1996. Xu thÕ ph¸t triÓn m¹ng hiÖn nay trªn thÕ giíi vµ ë ViÖt nam lµ x©y dùng m¹ng truyÒn t¶i toµn quang cho m¹ng thÕ hÖ sau NGN dùa trªn c«ng nghÖ WDM. §Ò tµi: “C«ng nghÖ truyÒn dÉn quang trªn m¹ng NGN” bao gåm c¸c néi dung sau: Ch¬ng 1: Giíi thiÖu c¸c vÊn ®Ò chung vÒ c«ng nghÖ sîi quang, c«ng nghÖ DWDM, ®ång thêi nªu bËt c¸c ®Æc ®iÓm vµ nguyªn lý cña tõng thµnh phÇn c«ng nghÖ phï hîp theo c¸c khuyÕn nghÞ vµ tiªu chuÈn ho¸.

Ch¬ng 2: M« t¶ ®Æc tÝnh thiÕt bÞ khuyÕch ®¹i sîi quang vµ thiÕt bÞ xen rÏ kªnh quang, ngoµi ra cßn ®Ò cËp ®Õn vai trß ®¸p øng cô thÓ tõng lo¹i. 4 Ch¬ng 3 : Ch¬ng nµy tËp trung m« t¶ c¸c khÝa c¹nh cña thiÕt bÞ WDM. §©y lµ c¸c thiÕt bÞ then chèt trªn tuyÕn ®êng trôc B¾c Nam trong ph¹m vi m¹ng líi ViÔn th«ng ViÖt nam. Ch¬ng 4: Tr×nh bµy tæ chøc m¹ng NGN ë ViÖt Nam vµ tæ chøc m¹ng c¸p quang.

Tõ nh÷ng kÕt qu¶ thu ®îc trong qu¸ tr×nh ph©n tÝch ë c¸c phÇn trªn, phÇn nµy tr×nh bµy vÒ ph¬ng tiÖn truyÒn t¶i theo híng ph¸t triÓn m¹ng NGN cña ViÖt Nam. §Ò tµi ®îc nghiªn cøu vµ hoµn thµnh díi sù híng dÉn trùc tiÕp cña Thµy Ph¹m Minh ViÖt. Trong qu¸ tr×nh thùc hiÖn ®Ò tµi, t«i ®· nhËn ®îc nhiÒu sù gióp ®ì quý b¸u cña c¸c thµy c« khoa §iÖn tö - ViÔn th«ng, trêng ®¹i häc B¸ch khoa Hµ néi. T«i xin ®Æc biÖt c¶m ¬n sù híng dÉn tËn t×nh cña thµy Ph¹m Minh ViÖt vµ tá lêi c¶m ¬n ch©n thµnh ®Õn c¸c thµy c« khoa §iÖn tö - ViÔn th«ng, Trung t©m Sau ®¹i häc, trêng §¹i häc B¸ch khoa Hµ néi.

Cho phÐp t«i göi lêi c¶m ¬n ®Õn b¹n bÌ, ®ång nghiÖp vµ gia ®×nh ®· ®éng viªn gióp ®ì t«i trong qu¸ tr×nh nghiªn cøu vµ hoµn thµnh luËn v¨n nµy. LuËn v¨n hoµn thµnh nhng kh«ng thÓ tr¸nh khái nh÷ng thiÕu sãt, t«i rÊt mong nhËn ®îc sù chØ b¶o cña thµy c« vµ ý kiÕn ®ãng gãp tõ c¸c b¹n vµ ngêi ®äc. Hµ néi, ngµy th¸ng 10 n¨m 2006 Häc viªn NguyÔn M¹nh Duy 5 Ch¬ng 1 C«ng nghÖ sîi quang, c«ng nghÖ DWDM. C«ng nghÖ sîi quang 1-1-1.

CÊu t¹o sîi quang: Sîi quang lµ nh÷ng d©y nhá vµ dÎo ®îc s¶n xuÊt b»ng vËt liÖu ®Ó truyÒn ®îc ¸nh s¸ng nh×n thÊy ®îc vµ c¸c tia hång ngo¹i, chóng cã lâi ë gi÷a vµ cã phÇn bao bäc xung quanh lâi. Vá bäc phÝa ngoµi b¶o vÖ sîi quang khái bÞ Èm vµ ¨n mßn, ®ång thêi chçng xuyªn ©m víi c¸c sîi ®i bªn c¹nh vµ lµm cho sîi quang dÔ xö lý. §Ó bäc ngoµi ta dïng c¸c nguyªn liÖu mÒm vµ ®é tæn thÊt n¨ng lîng quang lín. Lâi vµ ¸o ®îc lµm b»ng thuû tinh hay chÊt dÎo (Silica), chÊt dÎo, kim lo¹i, flour, sîi quang kÕt tinh).

Ngoµi ra chóng ®îc ph©n lo¹i thµnh sîi quang ®¬n mode vµ ®a mode t¬ng øng víi sè lîng mode cña ¸nh s¸ng truyÒn qua sîi quang. Ngoµi ra chóng cßn ®îc ph©n lo¹i thµnh sîi quang cã chØ sè bíc vµ chØ sè líp tuú theo h×nh d¹ng vµ triÕt suÊt cña c¸c phÇn cña lâi sîi quang.1: CÊu t¹o sîi quang Sîi quang cÊu t¹o gåm 2 phÇn chÝnh: - Mét lâi dÉn quang ®Æc cã chiÕt suÊt n1 , b¸n kÝnh a, ®êng kÝnh lµ dk R R R R vµ mét líp vá còng lµ vËt liÖu dÉn quang bao xung quanh ruét cã chiÕt suÊt n2 R R (n1 >n 2 ) vµ ®êng kÝnh d m. Ngoµi ra ®é lÖch chiÕt suÊt sîi quang: R R R R R R ∆n = n1 - n2 R R R Vµ ®é lÖch t¬ng ®èi: 6 ∆ n n1 − n 2 n 21 − n 22 ∆= = = n1 n1 2.n 21 Hai tham sè nµy quyÕt ®Þnh ®Æc tuyÕn truyÒn dÉn cña sîi quang. Ph©n lo¹i sîi quang: C¸c lo¹i sîi quang cã thÓ ph©n chia theo nhiÒu c¸ch kh¸c nhau nhng cã hai lo¹i ph©n lo¹i sau ®©y lµ chñ yÕu: a.

Ph©n lo¹i c¨n cø vµo ph¬ng ph¸p truyÒn sãng: * Sîi §a - mode (Multi - Modes): MM Trong lâi cña sîi c¸p cã nhiÒu tia s¸ng ®îc ®ång thêi truyÒn dÉn tíi c¸c ®êng ®i kh¸c nhau gäi lµ mode. Lo¹i MM nµy cã ®êng kÝnh dk = (25 ÷ R R 100) µm. * Sîi ®¬n mode (Single - Modes): SM b. Ph©n lo¹i theo chØ sè chiÕt suÊt: * Sîi cã chiÕt suÊt ph©n bËc (Step - Index): SI Sîi nµy cã chiÕt suÊt lâi n 1 lu«n lu«n b»ng h»ng sè vµ ®ét biÕn t¹i bÒ mÆt tiÕp R R gi¸p gi÷a lâi vµ vá: H×nh 1-2 ChØ sè chiÕt suÊt ph©n bËc * Sîi cã chiÕt suÊt liªn tôc (Gradien - Index): GI ChiÕt suÊt trong lâi sÏ gi¶m tõ t©m cña lâi ra vá lâi vµ ®ét biÕn t¹i bÒ mÆt tiÕp xóc gi÷a lâi vµ vá.

7 H×nh 1 –3 chØ sè chiÕt suÊt liªn tôc Song trªn thùc tÕ ngêi ta thêng ph©n ra lµm 3 lo¹i: - Sîi ®a mode cã chØ sè khóc x¹ ph©n bËc SI - MM (StepIndex - MultiMode). - Sîi ®a mode cã chØ sè khóc x¹ liªn tôc GI - MM (GradienIndex - MultiMode). - Sîi ®¬n mode cã chØ sè khóc x¹ ph©n bËc SI - SM (StepIndex - SingleMode). H×nh 1 – 4: C¸c lo¹i sîi quang SI – MM(a), GI – MM(b), SI – SM(c) vµ sù biÕn thiªn cña chØ sè khóc x¹ theo b¸n kÝnh cña sîi.

8 Sù biÕn thiªn cña chiÕt suÊt trong mét sîi cã thÓ biÓu thÞ qua c«ng thøc sau:  r r < a  n 1 .∆( ) g  n( r ) =  a Víi   n 2 r > a  Trong trêng hîp nhá th× c«ng thøc trªn lµ cho sîi GI, cßn khi g → ∞ th× n(r) ≈ n1 tøc lµ ta cã sîi SI. Trong thùc tÕ g ≥ 10 ®· ®îc coi lµ sîi SI. Trong R R R R th«ng tin ®êng dµi sîi GI cã g ≈ 2 cã ®Æc tÝnh truyÒn dÉn tèt nhÊt nªn thêng ®îc chän sö dông 1 ≤ g ≤ 3. Th«ng thêng tiªu chuÈn vÒ kÝch thíc c¸c lo¹i sîi quang ®îc tõng quèc gia qui ®Þnh vµ còng ®ang ®îc tiªu chuÈn ho¸ quèc tÕ.

- Sîi SI - MM: Lµ lo¹i sîi cã chiÕt suÊt lâi kh«ng ®æi. §êng kÝnh lâi lµ 50 µm ( ± 3µm ). §êng kinh vá dm = 125 µm ( ± 3µm ). R R - S¬i GI -MM: Lµ lo¹i sîi cã chiÕt su©t lâi gi¶m dÇn.

§êng kÝnh lâi lµ 50 µm ( ± 3µm ). §êng kinh vá dm = 125 µm ( ± 3µm ).
