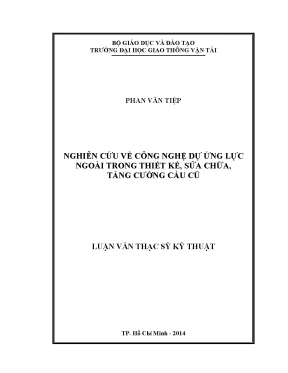

Nghiên cứu ứng dụng công nghệ dự ứng lực ngoài trong thiết kế sửa chữa và tăng cường cầu cũ

Nghiên cứu ứng dụng công nghệ dự ứng lực ngoài trong thiết kế, sửa chữa và tăng cường cầu cũ, đóng góp vào lĩnh vực xây dựng cầu hầm hiệu quả.

• Tác giả: Phan Văn Tiệp
• Người hướng dẫn: TS. Nguyễn Thạc Quang
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Cầu Hầm
• Đề tài: Nghiên Cứu Ứng Dụng Công Nghệ Dự Ứng Lực Ngoài Trong Sửa Chữa Và Tăng Cường Cầu Cũ
• Loại tài liệu: luận văn thạc sỹ
• Năm xuất bản: 2014
• Địa điểm: TP Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• MỤC LỤC
• DANH MỤC CÁC HÌNH
• PHẦN MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÁC HƯ HỎNG VÀ CÁC BIỆN PHÁP GIA CƯỜNG SỬA CHỮA CẦU BÊ TÔNG DƯL
• 1.1. Hiện trạng hư hỏng cầu bê tông cốt thép ở việt nam
• 1.2. Đặc điểm kết cấu nhịp cầu bê tông cốt thép ở Việt nam
• 1.3. Các dạng hư hỏng của cầu bê tông ở nước ta
• 1.4. Các nguyên nhân gây hư hỏng cầu bê tông cốt thép
• 1.4.1. Hư hỏng do quá trình phá huỷ vật liệu
• 1.4.2. Quá trình xuống cấp của BTCT
• 1.4.3. Sự ăn mòn cốt thép trong bê tông
• 1.4.4. Hư hỏng do thiết kế
• 1.4.5. Hư hỏng do quá trình thi công
• 1.4.6. Hư hỏng do quá trình khai thác
• 1.5. Đánh giá mức độ hư hỏng
• 1.6. Phân tích đánh giá các biện pháp sửa chữa cầu Bê Tông Cốt Thép hiện nay ở việt nam
• 1.6.1. Biện pháp sửa chữa bằng vật liệu truyền thống
• 1.6.2. Biện pháp phun bê tông
• 1.6.3. Biện pháp sửa chữa dán bản thép ngoài
• 1.6.4. Biện pháp tăng cường sửa chữa bằng tấm sợi các bon
• 1.6.5. Biện pháp đặt thêm cốt thép dự ứng lực ngoài
• 1.7. Tình hình áp dụng công nghệ dự ứng lực ngoài trên thế giới
• 1.8. Tình hình áp dụng biện pháp sửa chữa, gia cường cầu BTDƯL giản đơn bằng công nghệ DƯL-N ở Việt Nam
• 1.9. Những vấn đề hư hỏng cần lưu ý khi tăng cường dự ứng lực ngoài
• 1.10. Kết luận - mục tiêu của luận án
• 2. CHƯƠNG 2: NGHIÊN CỨU KẾT CẤU VÀ LỰA CHỌN CÁC GIẢI PHÁP GIA CƯỜNG KHẢ NĂNG CHỊU TẢI CỦA CẦU BÊ TÔNG BẰNG DỰ ỨNG LỰC NGOÀI, TÍNH TOÁN ỨNG XỬ CHỊU LỰC
• 2.1. Công nghệ dự ứng lực ngoài và triển vọng ứng dụng
• 2.1.1. Khái niệm về dự ứng lực ngoài
• 2.1.2. Khả năng ứng dụng công nghệ DƯL-N
• 2.2. Giải pháp về công nghệ
• 2.2.1. Giải pháp bố trí đường đi của cáp DƯL-N
• 2.2.2. Giải pháp bố trí neo cáp DƯL-N
• 2.2.3. Giải pháp bố trí hệ thống chuyển hướng cáp
• 2.2.4. Giải pháp liên kết chống mất ổn định hình dạng kết cấu và thay đổi độ lệch tâm của cáp DƯL-N
• 2.2.5. Giải pháp chống rung cho cáp DƯL-N
• 2.2.6. Cấu tạo bó cáp DƯL-N và các phụ kiện
• 2.3. Lý thuyết tính toán kết cấu cầu tăng cường bởi DUL-N
• 2.3.1. Giới thiệu chung
• 2.3.2. Tổng quan về các nội dung tính toán kết cấu dự ứng lực ngoài
• 2.3.3. Hiện trạng và năng lực thực tế của kết cấu hiện hữu
• 2.3.4. Các giả thiết trong tính toán kết cấu bê tông dự ứng lực và bê tông dự ứng lực ngoài
• 2.3.5. Các tiền đề trong tính toán và cấu tạo
• 2.4. Các sơ đồ tính toán cáp dự úng lực ngoài theo trạng thái giới hạn sử dụng
• 2.5. Các sơ đồ tính toán cáp dự úng lực ngoài theo trạng thái giới hạn cường độ
• 2.6. Các loại mất mát ứng suất cần được tính đến khi xem xét DƯL-N
• 2.7. Nghiên cứu công nghệ tăng cường cục bộ khả năng chịu lực của dầm bê tông DƯL giản đơn bằng DƯL ngoài
• 2.7.1. Các khái niệm và những yêu cầu chung
• 2.7.2. Các sơ đồ tăng cường cục bộ
• 2.8. Nghiên cứu công nghệ tăng cường tổng thể của cầu bê tông DƯL bằng DƯL ngoài
• 2.8.1. Sơ đồ kết cấu từ tĩnh định chuyển sang siêu tĩnh
• 2.8.2. So sánh phương pháp tăng cường tổng thể với phương pháp tăng cường cục bộ bằng DƯL-N
• 2.8.3. Công nghệ tăng cường tổng thể các dầm BTDƯL giản đơn thành dầm liên tục bằng DƯL-N
• 3. CHƯƠNG 3: MÔ HÌNH PHẦN TỬ HỮU HẠN, CÁC THÍ NGHIỆM CHO KẾT CẤU DƯL NGOÀI. TỔNG HỢP CÔNG NGHỆ SỬA CHỮA, NÂNG CẤP, MỞ RỘNG CẦU SÀI GÒN BẰNG DƯL NGOÀI. ĐÁNH GIÁ HIỆU QUẢ CỦA GIẢI PHÁP CÔNG NGHỆ DƯL NGOÀI
• 3.1. Mô hình phần tử hữu hạn để phân tích kết cấu bê tông DƯL-N
• 3.1.1. Các nghiên cứu đã được thực hiện
• 3.1.2. Ví dụ phân tích
• 3.1.3. Giới thiệu mô hình thí nghiệm
• 3.1.4. Xây dựng mô hình phân tích trên midas FEA
• 3.1.5. Kết quả tính toán
• 3.2. So sánh kết quả tính toán theo mô hình phần tử hữu hạn với tính toán theo Tiêu chuẩn
• 3.3. Tính toán kết cấu bê tông cường độ cao, dự ứng lực ngoài
• 3.3.1. Xây dựng mô hình
• 3.3.2. Kết quả tính toán
• 3.4. Đánh giá hiệu quả của dự ứng lực ngoài trong việc tăng cường khả năng chịu cắt trong các cấu kiện cầu
• 3.5. Tăng cường xà mũ trụ cầu Tenthill Creek (Queensland – Australia) bằng dự ứng lực ngoài
• 3.5.1. Thí nghiệm mô phỏng tăng cường xà mũ trụ cầu Tenthill Creek bằng dự ứng lực ngoài
• 3.5.2. Các thí nghiệm bổ sung nhằm củng cố những phát hiện trên đây
• 3.6. Khảo sát một thí nghiệm cơ bản khác sau đây về việc tăng cường khả năng chịu cắt bằng công nghệ dự ứng lực ngoài
• 3.6.1. Tổng hợp về kết quả thí nghiệm
• 3.6.2. So sánh đối chiếu kết quả tính toán theo tiêu chuẩn 22 TCN 272 -05 và kết quả thí nghiệm
• 3.7. Phân tích công nghệ sửa chữa, nâng cấp và mở rộng cầu Sài Gòn bằng công nghệ dự ứng lực ngoài (DƯL-N) (1998-2000):
• 3.7.1. Cầu Sài Gòn trước khi sửa chữa, nâng cấp và mở rộng:
• 3.7.2. Những nội dung chính của công tác sửa chữa, nâng cấp và mở rộng cầu Sài Gòn
• 3.7.3. Tăng cường nâng cấp các nhịp dẫn
• 3.7.4. Mở rộng nhịp dẫn
• 3.7.5. Mở rộng mặt cầu nhịp chính : 3 nhịp thép
• 3.8. Các tính toán tăng cường DƯL-N đối với dầm ngang các nhịp dẫn
• 3.8.1. Các bước căng cáp ngang
• 3.8.2. Tính độ dãn dài khi căng kéo các bó cáp dự ứng lực ngang
• 3.8.3. Tính toán lực căng đầu dầm ngang trung tâm (talon C):
• 3.8.4. Tính toán lực căng đầu dầm ngang talon A, B, D, E, F, G
• 3.8.5. Tính toán kiểm tra lực căng cáp tăng cường 36 dầm ngang 3 nhịp thép
• 3.9. Các tính toán tăng cường cáp dọc DƯL-N:
• 3.9.1. Tính toán kiểm tra lực căng thiết kế theo quy trình BPEL91 đối với cáp dọc chiều dài 73,82 m
• 3.9.2. Tính toán kiểm tra lực căng thiết kế theo quy trình BPEL91 đối với cáp dọc chiều dài 48,92m
• 3.10. Đánh giá hiệu quả của giải pháp tăng sửa chữa, nâng cấp và mở rộng cầu bằng công nghệ dự ứng lực ngoài:
• 3.10.1. Đánh giá hiệu quả của giải pháp tăng sửa chữa, nâng cấp và mở rộng cầu bằng công nghệ dự ứng lực ngoài cho cầu Sài Gòn
• 3.10.2. Hiệu quả về giải pháp kết cấu:
• 3.10.3. Đánh giá hiệu quả kinh tế việc nâng cấp và mở rộng cầu Sài Gòn:
• 3.11. Đánh giá hiệu quả kinh tế - kỹ thuật thông qua các nghiên cứu trước đây trong việc áp dụng công nghệ DƯL-N để sửa chữa, nâng cấp các kết cấu cầu định hình ở miền Nam:
• 3.11.1. Về mặt chịu lực
• 3.11.2. Đề xuất phương án phù hợp với điều kiện thực tế của các cầu ở Việt Nam
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC CÁC HÌNH

Tóm tắt

I. Tổng quan về công nghệ dự ứng lực ngoài

Công nghệ dự ứng lực ngoài đã chứng minh hiệu quả trong việc sửa chữa cầu cũ và tăng cường cầu cũ. Luận văn này tập trung vào việc nghiên cứu ứng dụng công nghệ này trong lĩnh vực xây dựng cầu hầm. Công nghệ này không chỉ giúp cải thiện khả năng chịu tải của cầu mà còn kéo dài tuổi thọ công trình. Việc áp dụng kỹ thuật dự ứng lực trong cải tạo cầu đã trở thành một giải pháp quan trọng trong ngành xây dựng.

1.1. Hiện trạng hư hỏng cầu bê tông cốt thép

Hiện trạng hư hỏng của cầu bê tông cốt thép ở Việt Nam rất đa dạng, từ các vết nứt nhỏ đến các vết nứt lớn ảnh hưởng nghiêm trọng đến kết cấu. Các nguyên nhân chính bao gồm quá trình phá hủy vật liệu, ăn mòn cốt thép, và sai sót trong thiết kế và thi công. Việc đánh giá mức độ hư hỏng và tìm ra các biện pháp sửa chữa phù hợp là rất cần thiết.

1.2. Các biện pháp sửa chữa hiện nay

Các biện pháp sửa chữa hiện nay bao gồm phun bê tông, dán bản thép ngoài, và tăng cường bằng sợi carbon. Tuy nhiên, công nghệ dự ứng lực ngoài đang được xem là giải pháp hiệu quả nhất, đặc biệt trong việc tăng cường khả năng chịu tải của cầu. Công nghệ này cho phép kiểm soát tốt hơn trạng thái của cáp và giảm thiểu rủi ro trong quá trình thi công.

II. Nghiên cứu kết cấu và giải pháp gia cường

Chương này tập trung vào việc nghiên cứu kết cấu cầu và lựa chọn các giải pháp gia cường bằng công nghệ dự ứng lực ngoài. Các giải pháp bao gồm việc bố trí cáp, neo cáp, và hệ thống chuyển hướng cáp. Việc tính toán ứng xử chịu lực của kết cấu cầu được thực hiện dựa trên các lý thuyết và tiêu chuẩn quốc tế.

2.1. Lý thuyết tính toán kết cấu

Lý thuyết tính toán kết cấu cầu tăng cường bởi dự ứng lực ngoài được trình bày chi tiết, bao gồm các giả thiết và tiền đề trong tính toán. Các sơ đồ tính toán cáp dự ứng lực ngoài theo trạng thái giới hạn sử dụng và cường độ được phân tích kỹ lưỡng. Việc tính toán các loại mất mát ứng suất cũng được đề cập.

2.2. Công nghệ tăng cường cục bộ và tổng thể

Công nghệ tăng cường cục bộ và tổng thể của cầu bê tông bằng dự ứng lực ngoài được nghiên cứu. Các sơ đồ tăng cường cục bộ và tổng thể được so sánh, đánh giá hiệu quả. Công nghệ tăng cường tổng thể các dầm bê tông dự ứng lực giản đơn thành dầm liên tục bằng dự ứng lực ngoài cũng được trình bày.

III. Mô hình phần tử hữu hạn và thí nghiệm

Chương này trình bày việc sử dụng mô hình phần tử hữu hạn để phân tích kết cấu bê tông dự ứng lực ngoài. Các thí nghiệm mô phỏng tăng cường sức kháng cắt bằng dự ứng lực ngoài được thực hiện và đánh giá. Kết quả tính toán được so sánh với các tiêu chuẩn quốc tế như AASHTO và ACI.

3.1. Mô hình phần tử hữu hạn

Mô hình phần tử hữu hạn được xây dựng bằng phần mềm Midas FEA để mô phỏng các thí nghiệm của Tan và Ng (1997). Các yếu tố phi tuyến vật liệu và hình học được khảo sát để đánh giá hiệu quả tăng cường dự ứng lực ngoài. Kết quả tính toán được so sánh với các kết quả thí nghiệm và dự đoán theo tiêu chuẩn.

3.2. Thí nghiệm tăng cường sức kháng cắt

Các thí nghiệm mô phỏng tăng cường sức kháng cắt bằng dự ứng lực ngoài được thực hiện trên các mô hình thí nghiệm. Kết quả thí nghiệm được so sánh với kết quả tính toán theo tiêu chuẩn 22 TCN 272-05. Việc đánh giá hiệu quả của giải pháp tăng cường được thực hiện thông qua các nghiên cứu trước đây và thực tiễn áp dụng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển hạ tầng giao thông tại Việt Nam, việc sửa chữa, gia cố và cải tạo các công trình cầu bê tông cốt thép cũ đóng vai trò quan trọng, chiếm một phần lớn trong tổng khối lượng công việc xây dựng. Theo ước tính, trên 70% số cầu hiện có ở Việt Nam là cầu bê tông cốt thép, nhiều trong số đó đã xuống cấp nghiêm trọng do tác động của môi trường, tải trọng khai thác vượt thiết kế, cũng như các sai sót trong thiết kế và thi công. Mục tiêu nghiên cứu của luận văn là đánh giá và ứng dụng công nghệ dự ứng lực ngoài (DƯL-N) trong thiết kế, sửa chữa và tăng cường khả năng chịu tải của cầu bê tông cốt thép cũ, nhằm nâng cao tuổi thọ và hiệu quả khai thác công trình. Phạm vi nghiên cứu tập trung vào các công trình cầu bê tông cốt thép tại Việt Nam trong giai đoạn từ những năm 1980 đến đầu thế kỷ 21, với các ví dụ điển hình như cầu Sài Gòn, cầu Niệm, cầu An Dương và cầu Măng Thít. Ý nghĩa của nghiên cứu được thể hiện qua việc cải thiện các chỉ số kỹ thuật như khả năng chịu tải tăng từ mức H18 lên H30, giảm thiểu hư hỏng do ăn mòn cốt thép và nứt vỡ bê tông, đồng thời đảm bảo giao thông thông suốt trong quá trình thi công sửa chữa.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết kết cấu bê tông dự ứng lực ngoài và mô hình phần tử hữu hạn trong phân tích kết cấu. Công nghệ dự ứng lực ngoài (DƯL-N) được định nghĩa là phương pháp đặt cáp dự ứng lực bên ngoài tiết diện bê tông, chỉ liên kết cứng với bê tông tại một số điểm neo, tạo ra lực dự ứng lực như một ngoại lực tác động lên kết cấu. Các khái niệm chính bao gồm:

• Dự ứng lực ngoài (DƯL-N): Cáp dự ứng lực đặt ngoài tiết diện bê tông, không dính bám liên tục, cho phép kiểm soát trạng thái ứng suất và thay thế dễ dàng.
• Mất mát ứng suất do ma sát và co ngót: Các yếu tố ảnh hưởng đến hiệu quả dự ứng lực.
• Trạng thái giới hạn sử dụng và cường độ: Tiêu chuẩn đánh giá an toàn và khả năng khai thác của kết cấu.
• Mô hình phần tử hữu hạn (FEA): Phương pháp số để mô phỏng ứng xử chịu lực của kết cấu bê tông dự ứng lực ngoài, được xây dựng trên phần mềm Midas FEA.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu khảo sát hiện trạng cầu bê tông cốt thép tại Việt Nam, kết quả thí nghiệm mô phỏng tăng cường khả năng chịu cắt của cấu kiện cầu bằng DƯL-N từ các nghiên cứu quốc tế, và dữ liệu thực tế từ công trình sửa chữa, nâng cấp cầu Sài Gòn giai đoạn 1998-2000. Phương pháp phân tích kết cấu sử dụng mô hình phần tử hữu hạn với cỡ mẫu mô phỏng các dầm cầu, áp dụng các giả thiết về vật liệu bê tông cường độ cao, phi tuyến vật liệu và hình học. Phương pháp chọn mẫu dựa trên các công trình tiêu biểu có đặc điểm hư hỏng đa dạng và quy mô khác nhau. Timeline nghiên cứu kéo dài từ năm 2012 đến 2014, bao gồm khảo sát hiện trường, xây dựng mô hình tính toán, thí nghiệm mô phỏng và đánh giá hiệu quả công nghệ.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng hư hỏng cầu bê tông cốt thép tại Việt Nam: Trên 70% cầu bê tông cốt thép có các dạng hư hỏng phổ biến như vết nứt xiên, nứt dọc, ăn mòn cốt thép với độ mở vết nứt lên đến 0,3 mm, cường độ bê tông giảm xuống còn khoảng 150-200 kg/cm². Tải trọng khai thác thực tế vượt tải thiết kế từ 20-30%, gây nguy cơ mất an toàn.

2. Hiệu quả công nghệ dự ứng lực ngoài (DƯL-N): Ứng dụng DƯL-N trong sửa chữa cầu Niệm, An Dương và Măng Thít đã nâng khả năng chịu tải từ mức H18 lên H30, tăng khoảng 66% khả năng chịu tải. Mô hình phần tử hữu hạn cho thấy sự gia tăng đáng kể về độ cứng và khả năng chịu lực cắt của dầm cầu sau khi gia cường bằng DƯL-N, với mức tăng ứng suất chịu kéo lên đến 25%.

3. So sánh kết quả tính toán và thí nghiệm: Kết quả mô phỏng trên phần mềm Midas FEA tương đồng với kết quả thí nghiệm mô phỏng tại Đại học Bắc Queensland (Australia), sai số dưới 10%. So sánh với tiêu chuẩn 22 TCN 272-05 cho thấy phương pháp tính toán dự ứng lực ngoài phù hợp và đáng tin cậy.

4. Đánh giá hiệu quả kinh tế - kỹ thuật: Việc áp dụng DƯL-N cho cầu Sài Gòn đã giảm chi phí sửa chữa khoảng 30% so với phương pháp truyền thống, đồng thời rút ngắn thời gian thi công từ 12 tháng xuống còn 6 tháng, đảm bảo giao thông thông suốt trong quá trình thi công.

Thảo luận kết quả

Nguyên nhân chính dẫn đến hiệu quả của công nghệ DƯL-N là khả năng tạo ra lực dự ứng lực lớn mà không làm tăng tiết diện kết cấu, giúp khép kín các vết nứt và phân bố lại nội lực hiệu quả. So với các biện pháp truyền thống như dán bản thép ngoài hay phun bê tông, DƯL-N có ưu điểm vượt trội về khả năng kiểm soát ứng suất và dễ dàng thay thế cáp khi cần thiết. Các kết quả mô phỏng và thí nghiệm cho thấy sự phù hợp giữa lý thuyết và thực tế, đồng thời khẳng định tính khả thi của phương pháp trong điều kiện thi công thông xe bình thường. Biểu đồ tải trọng - chuyển vị minh họa rõ sự gia tăng độ cứng và khả năng chịu lực của dầm cầu sau gia cường, trong khi bảng so sánh chi phí và thời gian thi công thể hiện lợi ích kinh tế rõ rệt. Tuy nhiên, cần lưu ý các vấn đề kỹ thuật như bảo vệ chống ăn mòn cáp, bố trí neo và chuyển hướng cáp hợp lý để tránh sự cố đứt cáp như đã xảy ra tại cầu Thị Nại.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi công nghệ DƯL-N trong sửa chữa cầu bê tông cốt thép cũ: Đề nghị các cơ quan quản lý và đơn vị thi công áp dụng công nghệ này cho các công trình có hiện trạng hư hỏng vừa và nặng, nhằm nâng cao khả năng chịu tải và tuổi thọ công trình trong vòng 5 năm tới.

2. Nâng cao chất lượng vật liệu và phụ kiện dự ứng lực ngoài: Khuyến khích sử dụng cáp mạ kẽm hoặc cáp bọc ống PEHD, kết hợp bơm mỡ hoặc culy xi măng để chống ăn mòn, đảm bảo độ bền của hệ thống dự ứng lực ngoài trong điều kiện khí hậu Việt Nam.

3. Đào tạo chuyên sâu cho kỹ sư thiết kế và thi công: Tổ chức các khóa đào tạo về thiết kế, tính toán và thi công công nghệ DƯL-N, tập trung vào các kỹ thuật bố trí neo, chuyển hướng cáp và kiểm soát ứng suất, nhằm giảm thiểu rủi ro kỹ thuật trong 2 năm tới.

4. Xây dựng quy trình bảo dưỡng và kiểm tra định kỳ: Thiết lập quy trình giám sát, bảo dưỡng hệ thống dự ứng lực ngoài, đặc biệt chú trọng kiểm tra các điểm neo và cáp để phát hiện sớm các dấu hiệu hư hỏng, đảm bảo an toàn khai thác lâu dài.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu cầu: Nắm bắt các lý thuyết và phương pháp tính toán dự ứng lực ngoài, áp dụng vào thiết kế mới và sửa chữa cầu bê tông cốt thép.

2. Đơn vị thi công và quản lý dự án cầu đường: Áp dụng công nghệ DƯL-N trong thi công sửa chữa, nâng cấp cầu, đảm bảo tiến độ và an toàn giao thông.

3. Cơ quan quản lý hạ tầng giao thông: Lập kế hoạch bảo trì, sửa chữa cầu cũ dựa trên các giải pháp kỹ thuật hiệu quả và kinh tế.

4. Nhà nghiên cứu và sinh viên ngành xây dựng cầu đường: Tham khảo các mô hình phần tử hữu hạn, thí nghiệm mô phỏng và đánh giá hiệu quả công nghệ dự ứng lực ngoài trong thực tế.

Câu hỏi thường gặp

1. Công nghệ dự ứng lực ngoài là gì và có ưu điểm gì so với dự ứng lực trong?
   Dự ứng lực ngoài là phương pháp đặt cáp dự ứng lực bên ngoài tiết diện bê tông, chỉ liên kết tại các điểm neo. Ưu điểm là dễ kiểm soát ứng suất, thay thế cáp khi cần, giảm trọng lượng kết cấu và đơn giản thi công so với dự ứng lực trong.

2. Công nghệ DƯL-N có thể áp dụng cho những loại cầu nào?
   DƯL-N phù hợp với cầu bê tông cốt thép cũ có hiện trạng hư hỏng vừa và nặng, cầu có nhịp lớn cần tăng cường chịu lực, cũng như cầu mới có yêu cầu tiết kiệm diện tích tiết diện và thi công thuận tiện.

3. Làm thế nào để đảm bảo chống ăn mòn cáp dự ứng lực ngoài?
   Sử dụng cáp mạ kẽm hoặc bọc ống PEHD kín, bơm mỡ hoặc culy xi măng vào ống bảo vệ, đồng thời kiểm tra và bảo dưỡng định kỳ để phát hiện và xử lý kịp thời các dấu hiệu ăn mòn.

4. Phương pháp tính toán kết cấu dự ứng lực ngoài có độ chính xác như thế nào?
   Phương pháp mô hình phần tử hữu hạn kết hợp với tiêu chuẩn quốc tế và tiêu chuẩn Việt Nam cho kết quả tính toán sai số dưới 10% so với thí nghiệm thực tế, đảm bảo độ tin cậy cao trong thiết kế và đánh giá.

5. Có những khó khăn nào khi thi công công nghệ DƯL-N?
   Khó khăn gồm việc bố trí neo và chuyển hướng cáp phức tạp, yêu cầu vật liệu và phụ kiện đồng bộ, cần thiết bị căng kéo chính xác, và phải thi công trong điều kiện giao thông vẫn hoạt động bình thường.

Kết luận

• Công nghệ dự ứng lực ngoài (DƯL-N) là giải pháp hiệu quả, phù hợp để sửa chữa và tăng cường cầu bê tông cốt thép cũ tại Việt Nam, giúp nâng cao khả năng chịu tải và tuổi thọ công trình.
• Mô hình phần tử hữu hạn và thí nghiệm mô phỏng cho thấy sự phù hợp và chính xác của phương pháp tính toán kết cấu dự ứng lực ngoài.
• Ứng dụng thực tế tại các công trình như cầu Sài Gòn, cầu Niệm đã chứng minh hiệu quả kỹ thuật và kinh tế, giảm chi phí và thời gian thi công.
• Cần chú trọng đến việc lựa chọn vật liệu, thiết bị và quy trình thi công đồng bộ để đảm bảo chất lượng và an toàn.
• Đề xuất triển khai đào tạo, xây dựng quy trình bảo dưỡng và mở rộng ứng dụng công nghệ trong các dự án cầu đường trong vòng 5 năm tới.

Hành động tiếp theo là áp dụng các giải pháp nghiên cứu vào thiết kế và thi công thực tế, đồng thời phát triển các nghiên cứu bổ sung về ứng xử chịu lực và bảo trì kết cấu dự ứng lực ngoài nhằm nâng cao hiệu quả và độ bền công trình.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ CÁC HƯ HỎNG VÀ CÁC BIỆN PHÁP GIA CƯỜNG SỬA CHỮA CẦU BÊ TÔNG DƯL 1. Hiện trạng hư hỏng cầu bê tông cốt thép ở việt nam 1. Đặc điểm kết cấu nhịp cầu bê tông cốt thép ở Việt nam Trong hệ thống giao thông đường sắt và đường bộ hiện nay ở nước ta, cầu bê tông cốt thép chiếm tỷ lệ rất lớn, tới trên 70% so với số cầu ở Việt Nam. Mặt khác, do trải qua cuộc chiến tranh, đất nước bị chia cắt trong một thời gian dài nên các dạng kết cấu nhịp cầu ở nước ta có đặc thù riêng theo từng khu vực Bắc, Trung và Nam, theo từng tỉnh và theo từng tuyến đường giao thông như Quốc lộ 1A, đường sắt thống nhất, quốc lộ 2, quốc lộ 3,.

ở miền Bắc hoặc quốc lộ 1, quốc lộ 80, quốc lộ 91,. Các đặc điểm chính của hệ thống cầu bê tông cốt thép đó là: - Đa dạng về chủng loại. - Đa dạng về khổ cầu, tải trọng và cấu tạo mặt cắt ngang. - Thời gian xây dựng ở các giai đoạn khác nhau.

- Được thiết kế và thi công theo nhiều tiêu chuẩn khác nhau: Pháp, Mỹ, Liên xô, Trung quốc, úc, Châu Âu và Việt nam. - Đã qua 2 cuộc chiến tranh, là mục tiêu đầu tiên bị đánh phá nên trong số các cầu đang sử dụng, nhiều cầu ở dạng được phục hồi sửa chữa. Các dạng hư hỏng của cầu bê tông ở nước ta Những hư hỏng ở kết cấu nhịp cầu bê tông, thường đe doạ đến sự an toàn của phương tiện qua cầu. Tuỳ theo các dạng kết cấu nhịp hoặc các biện pháp thi công mà các hư hỏng này có thể gặp các dạng như sau: + Các vết rạn nứt: Bao gồm các vết nứt nhỏ, nông trên bề mặt bê tông theo các phương bất kỳ, cắt mặt phẳng thành từng mảnh trong kết cấu.

Các Học viên: Phan Văn Tiệp - Lớp Cao học cầu hầm K20-1 Luận văn thạc sỹ kỹ thuật 6 vết nứt này thường dẫn đến việc bong tróc lớp bê tông bảo vệ là nguyên nhân gây gỉ cốt thép và làm mất lực dính bám. + Vết nứt ngắn: do co ngót bê tông, có chiều dài nhỏ hơn 60 cm trên kết cấu, thường xuất hiện trên bề mặt bị làm khô quá nhanh trước lúc kết thúc sự đông cứng của bê tông. Các vết nứt này thường không theo một hướng nào cố định. + Vết nứt dọc theo cốt thép: Thường xuất hiện trên kết cấu theo dạng các ô vuông bố trí cốt thép, nguyên nhân có thể là do sự chấn động cốt thép (nếu lớp bê tông bảo vệ quá mỏng, không đảm bảo chiều dày tối thiểu) hoặc do co ngót vì bố trí cốt thép thưa và có đường kính lớn.

+ Vết nứt xiên: Các vết nứt này thường xuất hiện ở vị trí đầu dầm, do ứng suất kéo chủ. Vết nứt nghiêng 45o trong thân dầm, các vị trí vết nứt này và sự phát triển của nó sẽ rất nguy hiểm đến sự làm việc của công trình. + Vết nứt thẳng đứng: Thường xuất hiện tại các vị trí gối cầu và vị trí gối dầm đeo (trong cầu dầm hẫng nhịp đeo), nguyên nhân là do lực cắt và lực cục bộ lớn. Các vết nứt này rất nguy hiểm vì chúng ảnh hưởng trực tiếp tới khả năng chịu lực của cầu.

Đối với kết cấu cầu bê tông dự ứng lực tiền áp, hiện tượng hư hỏng phổ biến thường xảy ra ở chỗ nối các dầm chủ tại vị trí dầm ngang và bản mặt cầu, bê tông do thi công sau khi lắp đặt dầm (để bảo vệ cốt thép) nên thường có mác thấp, khi tạo dự ứng lực theo phương ngang dễ bị nứt vỡ, làm các sợi cáp không được bảo vệ chống ăn mòn do nước thấm từ trên mặt cầu xuống, dẫn đến cáp dự ứng lực bị gỉ. Có cầu toàn bộ số cáp này bị gỉ đứt hoàn toàn làm mất liên kết theo phương ngang khiến cho phiến dầm biên bị đổ nghiêng và lật xuống sông. Học viên: Phan Văn Tiệp - Lớp Cao học cầu hầm K20-1 Luận văn thạc sỹ kỹ thuật 7 Cáp dự ứng lực Dầm chủ Hình 1.1: Mặt cắt ngang cầu BT dự ứng lực tiền áp Khi cáp dự ứng lực theo phương ngang bị gỉ đứt hoặc tuột mấu neo sẽ làm cho các dầm chủ chịu lực gần như độc lập với nhau và đưa đến các hậu quả dưới đây: - Mép bản cánh chữ T bị vỡ do phải chịu lực cục bộ dưới các bánh xe khi va đập vào nhánh T của phiến bên cạnh lúc 2 phiến rời nhau ra,có chuyển vị tương đối với nhau. - Do giảm nhiều hoặc mất khả năng phân bố tải trọng giữa các dầm với nhau theo phương ngang cầu, nên khi bánh xe đặt trực tiếp trên mỗi phiến dầm thì chỉ dầm đó chịu và luôn ở trạng thái bị vượt tải.

Hơn nữa, trên thực tế, xe chạy qua cầu còn nặng hơn tải trọng thiết kế nên dẫn đến phiến dầm bị nứt vỡ. Học viên: Phan Văn Tiệp - Lớp Cao học cầu hầm K20-1 Luận văn thạc sỹ kỹ thuật 8 2 2 Mặt đứng phiến dầm 3 1 Nhìn từ đáy dầm 4 Vết nứt dọc (1). Nứt ngang đáy dầm phát triển lên mặt bên theo góc 450 - 900 về phía gối, kéo dài lên cả liên kết ngang. Vết nứt xiên góc 450.

Vết nứt dọc dầm. Vết nứt dọc dầm tại vị trí tiếp giáp giữa cánh dầm và sườn dầm.2: Các vết nứt dầm BT dự ứng lực tiền áp. Các nguyên nhân gây hư hỏng cầu bê tông cốt thép Sự hư hỏng của cầu bê tông cốt thép và bê tông dự ứng lực có thể do những nguyên nhân chính sau: - Nguyên nhân do quá trình phá huỷ vật liệu. - Nguyên nhân do thiết kế - Nguyên nhân do thi công.

- Nguyên nhân do quá trình sử dụng. Học viên: Phan Văn Tiệp - Lớp Cao học cầu hầm K20-1 Luận văn thạc sỹ kỹ thuật 9 Trong luận văn sẽ đi sâu vào việc phân tích các nguyên nhân trên, để từ đó làm cơ sở cho việc nghiên cứu tìm kiếm vật liệu và công nghệ sửa chữa phù hợp. Hư hỏng do quá trình phá huỷ vật liệu. Quá trình xuống cấp của BTCT.

+ Cả bê tông và cốt thép đều chịu tác động mạnh mẽ của môi trường xâm thực xung quanh và sự chùng ứng suất theo thời gian làm cho BTCT xuống cấp. + Sự xói mòn, mài mòn, va đập do xe cộ đi lại trực tiếp trên kết cấu, tác động áp lực của bom mìn gây ra. + Sự thay đổi nhiệt độ ngày, đêm, giữa các mùa và công trình bị cháy do hoả hoạn làm thay đổi bản chất chịu lực của vật liệu + Sự hư hỏng do tính chất hoá lý: Sự phá hoại này do nguyên nhân bên ngoài lẫn bên trong bản chất của vật liệu gây nên. - Vì bị ngập nước thường xuyên hoặc theo chu kỳ nên một số thành phần của bê tông bị nước mang ra ngoài đó làm tăng độ rỗng trong bê tông.

Tốc độ quá trình này tăng theo thời gian. - Anhydric sunfuarơ trong không khí thấm vào bê tông làm giảm cường độ và giảm tính kiềm của bê tông làm cho việc bảo vệ cốt thép của bê tông bị suy giảm. - Khí các-bon-níc trong khí quyển tác dụng với thành phần vôi của bê tông gây ra sự các bon nát hoá. Hiên tượng này không làm giảm cường độ của bê tông nhưng làm giảm tính kiềm của nó tạo điều kiện cho sự ăn mòn cốt thép.

Hiện tượng này xảy ra khắp cả bề mặt xung quanh công trình nhất là bề mặt các vết nứt với độ mở rộng trên 0,3mm. Học viên: Phan Văn Tiệp - Lớp Cao học cầu hầm K20-1 Luận văn thạc sỹ kỹ thuật 10 - Sự phá huỷ lý hoá của bê tông cũng xảy ra khi công trình nằm trong môi trường xâm thực như không khí bị ô nhiễm bởi khói bụi, các khí thải công nghiệp nhất là nguồn hoá chất có khí sunfuarơ và clorua hoặc nước biển có nhiều muối clorua. - Sự có mặt của muối sunphát sẽ gây phản ứng hoá học với vôi và nhôm của xi măng gây ra các chất trương nở. - Tác động của các phản ứng hoá học giữa cốt liệu và chất kết dính mà người ta gọi là alcali-silic hoặc phản ứng alcali.

Kết quả phản ứng tạo ra các chất nổ xung quanh cốt liệu gẫy nứt. Sự ăn mòn cốt thép trong bê tông Cốt thép trong bê tông được bảo vệ bởi tính kiềm của xi măng. Độ kiềm của xi măng PH > 11 cốt thép sẽ được bảo vệ chống lại sự ăn mòn, nếu chỉ số PH giảm thì tính chủ động bị mất dần và sự ăn mòn phát triển. Do tác dụng của anhyđric sulfuarơ, do hiện tượng các-bon-nát hoá mà tính kiềm của bê tông giảm làm suy yếu khả năng bảo vệ cốt thép.

Khả năng chống rỉ bị suy yếu cả khi chất lượng bê tông kém, độ rỗng lớn, chiều dày lớp bảo vệ không đủ, bề mặt có nhiều vết nứt. Sự rỉ cốt thép do có ôxy, các ion CL- , SO-4. Thép bị ôxy hoá tạo thành ôxýt sắt Fe2O3 hoặc các muối khác của sắt. Hậu quả của sự ăn mòn cốt thép: - Phát triển rỉ sắt, sắt nở gây trương nở thể tích rất mạnh làm cho bê tông mặt ngoài bị nứt vỡ, môi trường có điều kiện xâm thực dễ dàng, như vậy rỉ sắt lại càng phát triển mạnh - Giảm tiết diện chịu lực của thép, có khi làm đứt cốt thép - Độ dính kết giữa cốt thép và bê tông giảm dẫn đến sự kết hợp chịu lực giảm Học viên: Phan Văn Tiệp - Lớp Cao học cầu hầm K20-1 Luận văn thạc sỹ kỹ thuật 11 Trong môi trường nước biển, các ion CL- xâm nhập vào các kết cấu bê tông cốt thép gây ăn mòn và trương nở cốt thép tạo ứng suất nội phá huỷ kết cấu bê tông.

Ăn mòn cốt thép sẽ tăng dần với sự tăng của ion CL- tự do có trong nước. Sản phẩm phản ứng ăn mòn có thể tích lớn hơn thể tích các phản ứng tạo ra nó và đó là nguyên nhân làm nứt, trương nở bê tông. Hư hỏng do thiết kế Các sai sót do công tác khảo sát thiết kế cũng là những nguyên nhân quan trọng dẫn đến hư hỏng công trình. Sai lầm do thiết kế biểu hiện ở hai dạng sau: - Giải pháp kết cấu không hợp lý.

- Giả thiết tính toán không phù hợp với sự làm việc thực tế ở công trường. Hư hỏng do thiết kế chủ yếu là sự lún lệch của nền móng, của trụ, co ngót không đều giữa các bộ phận và sự xuất hiện vết nứt ở các mố, trụ, kết cấu nhịp.
