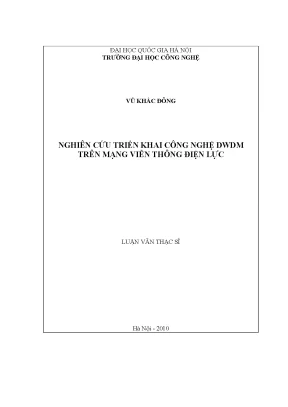

Nghiên Cứu Triển Khai Công Nghệ DWDM Trong Mạng Viễn Thông Điện Lực

Luận văn thạc sĩ kỹ thuật phân tích nghiên cứu triển khai công nghệ dwdm trên mạng viễn thông điện lực, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp khả thi cho thực

• Tác giả: Vũ Khắc Đông
• Người hướng dẫn: PGS. Nguyễn Kim Giao
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Điện tử - Viễn thông
• Đề tài: Nghiên Cứu Triển Khai Công Nghệ DWDM Trong Mạng Viễn Thông Điện Lực
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2010
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: CƠ SỞ KỸ THUẬT GHÉP KÊNH PHÂN CHIA THEO BƯỚC SÓNG
• 1.1. Kỹ thuật ghép bước sóng quang
• 1.2. Nguyên lý cơ bản của ghép bước sóng quang
• 2. CHƯƠNG 2: TỔNG QUAN VỀ CÔNG NGHỆ DWDM
• 2.1. Tổng quan về DWDM
• 2.2. Dải bước sóng làm việc của DWDM
• 2.3. Cấu hình mạng DWDM
• 2.4. Những ưu điểm của DWDM
• 3. CHƯƠNG 3: CÁC THÀNH PHẦN CƠ BẢN CỦA HỆ THỐNG DWDM
• 3.1. Bộ chuyển đổi bước sóng OTU
• 3.2. Nguyên lý hoạt động
• 3.3. Phân loại và ứng dụng
• 3.4. Ghép kênh quang OMUX và tách kênh quang ODMUX
• 3.5. Phương pháp ghép kênh sử dụng các bộ lọc
• 3.6. Phương pháp ghép kênh sử dụng cách tử nhiễu xạ
• 3.7. Phương pháp ghép sợi
• 3.8. Các bộ tách ghép trên cơ sở mạch tổ hợp quang điện OEI
• 3.9. Các bộ khuếch đại quang
• 3.10. Công nghệ EDFA
• 3.11. Khuếch đại Raman
• 3.12. Bộ xen/rẽ kênh quang OADM
• 3.13. Các module bù tán sắc DCM
• 3.14. Truyền dẫn sợi quang
• 3.15. Phân loại sợi
• 3.16. Sợi quang dịch chuyển vị trí tán sắc khác không NZ-DSF
• 3.17. Sợi quang bù tán sắc DCF
• 3.18. Sợi quang tán sắc bằng phẳng DFF
• 4. CHƯƠNG 4: CÁC VẤN ĐỀ KỸ THUẬT CƠ BẢN VÀ THAM SỐ CHÍNH ẢNH HƯỞNG ĐẾN HỆ THỐNG DWDM
• 4.1. Suy hao của sợi quang và băng thông
• 4.2. Số kênh bước sóng
• 4.3. Độ rộng phổ của nguồn phát
• 4.4. Quỹ công suất
• 4.5. Nhiễu xuyên kênh
• 4.6. Ảnh hưởng của hiệu ứng phi tuyến
• 5. CHƯƠNG 5: THIẾT KẾ TUYẾN DWDM TRÊN ĐƯỜNG TRỤC CỦA EVNTELECOM
• 5.1. Hiện trạng hệ thống viễn thông điện lực
• 5.2. Hệ thống cáp quang đường trục Bắc Nam
• 5.3. Hệ thống thiết bị truyền dẫn đường trục Bắc Nam
• 5.4. Giải pháp kỹ thuật
• 5.4.1. Yêu cầu đối với hệ thống truyền dẫn đường trục
• 5.4.2. Lựa chọn phương án tổ chức mạng
• 5.4.3. Cấu trúc mạng
• 5.4.4. Cấu trúc bảo vệ đối với hệ thống DWDM
• 5.5. Tính toán các thông số cho hệ thống DWDM và SDH/STM-64
• 5.6. Thiết bị của hệ thống
• 5.7. Cấu hình thiết bị DWDM
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Công Nghệ DWDM Trong Mạng Điện Lực Giới Thiệu

Công nghệ DWDM (Dense Wavelength Division Multiplexing) đang ngày càng chứng tỏ vai trò quan trọng trong việc nâng cao hiệu quả truyền dẫn của mạng viễn thông điện lực. Hệ thống thông tin quang đã trở thành yếu tố then chốt trên các tuyến truyền dẫn quan trọng, đặc biệt là trên các tuyến vượt biển và xuyên lục địa. Nhu cầu truyền tải dữ liệu lớn, nhất là sự phát triển của các dịch vụ băng thông rộng, đòi hỏi sự phát triển mạnh mẽ về quy mô và công nghệ của mạng lưới điện thông minh. Các hệ thống truyền dẫn quang thế hệ mới cần đáp ứng yêu cầu về tốc độ cao, khoảng cách truyền dẫn xa, kiến trúc linh hoạt và độ tin cậy cao. Do đó, DWDM nổi lên như một giải pháp tối ưu.

1.1. Vai trò của DWDM trong mạng lưới điện thông minh

Trong mạng lưới điện thông minh, DWDM đóng vai trò quan trọng trong việc hỗ trợ truyền tải dữ liệu cho các ứng dụng như SCADA (Supervisory Control and Data Acquisition), hệ thống đo đếm thông minh (AMI) và các dịch vụ quản lý lưới điện tiên tiến. Việc triển khai DWDM giúp tăng cường khả năng giám sát và điều khiển lưới điện, cải thiện chất lượng điện năng và độ tin cậy của hệ thống. Theo tài liệu gốc, "Các hệ thống thông tin quang trong thời gian tới phải đảm bảo có tốc độ cao, cự ly xa, có cấu trúc hệ thống linh hoạt, độ tin cậy cao…". Việc sử dụng hiệu quả băng thông rộng của sợi quang là yếu tố then chốt.

1.2. Lợi ích vượt trội của công nghệ DWDM hiện nay

DWDM mang lại nhiều lợi ích vượt trội so với các công nghệ truyền dẫn khác, bao gồm khả năng tăng dung lượng mạng đáng kể, giảm chi phí trên mỗi bit dữ liệu, và hỗ trợ nhiều giao thức truyền dẫn khác nhau. Công nghệ này cho phép truyền đồng thời nhiều kênh quang trên cùng một sợi quang, mỗi kênh sử dụng một bước sóng riêng biệt. Điều này giúp tận dụng tối đa băng thông của sợi quang và đáp ứng nhu cầu ngày càng tăng về dung lượng truyền dẫn trong mạng viễn thông điện lực. Hệ thống còn đảm bảo tính ổn định và an toàn cho quá trình truyền tải điện năng.

II. Vấn Đề và Thách Thức Triển Khai DWDM Cho Mạng Điện Lực

Mặc dù DWDM mang lại nhiều lợi ích, việc triển khai công nghệ này trong mạng viễn thông điện lực cũng đặt ra một số thách thức đáng kể. Chi phí đầu tư ban đầu cho thiết bị DWDM và hạ tầng liên quan có thể khá cao. Bên cạnh đó, việc quản lý và bảo trì hệ thống DWDM phức tạp đòi hỏi đội ngũ kỹ thuật có trình độ chuyên môn cao. Vấn đề tương thích với các hệ thống hiện có và đảm bảo an toàn thông tin, bảo mật thông tin cũng là những yếu tố cần được xem xét kỹ lưỡng.

2.1. Chi phí đầu tư và vận hành hệ thống DWDM

Một trong những thách thức lớn nhất khi triển khai DWDM là chi phí đầu tư ban đầu. Thiết bị DWDM, bao gồm bộ ghép kênh phân chia theo bước sóng mật độ cao, bộ khuếch đại quang và bộ chuyển đổi bước sóng, có giá thành tương đối cao. Bên cạnh đó, chi phí vận hành và bảo trì hệ thống DWDM cũng cần được tính đến, bao gồm chi phí điện năng tiêu thụ, chi phí thay thế linh kiện và chi phí đào tạo nhân viên kỹ thuật. Việc tối ưu hóa chi phí là yếu tố quan trọng để đảm bảo tính khả thi về mặt kinh tế của dự án triển khai DWDM. Theo như tài liệu nghiên cứu, khi tốc độ đường truyền đạt đến một mức nào đó sẽ xuất hiện các hạn chế của các mạch điện trong việc nâng cao tốc độ cũng như kéo dài cự ly truyền dẫn.

2.2. Yêu cầu kỹ thuật khắt khe và quản lý phức tạp

Việc triển khai DWDM đòi hỏi yêu cầu kỹ thuật rất cao về thiết kế, lắp đặt và cấu hình hệ thống. Các thông số kỹ thuật như độ tin cậy, dung lượng mạng, suy hao, tán sắc và nhiễu xuyên kênh cần được kiểm soát chặt chẽ để đảm bảo hiệu suất hoạt động tối ưu của hệ thống. Quản lý hệ thống DWDM cũng khá phức tạp, đòi hỏi các công cụ và quy trình quản lý mạng tiên tiến. Việc giám sát và xử lý sự cố kịp thời là yếu tố quan trọng để đảm bảo tính liên tục và ổn định của dịch vụ. Điều này đòi hỏi đội ngũ kỹ thuật viên phải có kiến thức chuyên môn sâu rộng.

2.3. An ninh và bảo mật thông tin trên mạng DWDM

Với việc truyền tải lượng lớn dữ liệu quan trọng, an toàn thông tin và bảo mật thông tin trở thành mối quan tâm hàng đầu khi triển khai DWDM trong mạng viễn thông điện lực. Nguy cơ tấn công mạng và đánh cắp dữ liệu có thể gây ra những hậu quả nghiêm trọng cho hoạt động của lưới điện. Do đó, việc áp dụng các biện pháp bảo mật mạnh mẽ như mã hóa dữ liệu, xác thực người dùng và kiểm soát truy cập là vô cùng cần thiết. Cần phải thường xuyên cập nhật các bản vá bảo mật và triển khai các giải pháp phòng chống xâm nhập để bảo vệ hệ thống DWDM khỏi các mối đe dọa an ninh mạng.

III. Phương Pháp Triển Khai DWDM Hiệu Quả Hướng Dẫn Chi Tiết

Để triển khai công nghệ DWDM thành công trong mạng viễn thông điện lực, cần có một phương pháp tiếp cận toàn diện và có hệ thống. Việc lựa chọn thiết bị DWDM phù hợp, thiết kế mạng lưới tối ưu, và triển khai các biện pháp quản lý hiệu quả là những yếu tố then chốt. Bên cạnh đó, việc đào tạo đội ngũ kỹ thuật có năng lực và xây dựng mối quan hệ hợp tác chặt chẽ với các nhà cung cấp giải pháp DWDM cũng đóng vai trò quan trọng.

3.1. Lựa chọn thiết bị DWDM phù hợp với yêu cầu

Việc lựa chọn thiết bị DWDM phù hợp là bước quan trọng đầu tiên trong quá trình triển khai. Cần xem xét kỹ lưỡng các yếu tố như dung lượng truyền dẫn, khoảng cách truyền dẫn, số lượng kênh quang, loại sợi quang sử dụng, và khả năng tương thích với các hệ thống hiện có. Các thông số kỹ thuật của thiết bị, như độ tin cậy, dung lượng mạng, suy hao, tán sắc và nhiễu xuyên kênh, cần đáp ứng yêu cầu của mạng viễn thông điện lực. Nên lựa chọn các nhà cung cấp thiết bị DWDM uy tín và có kinh nghiệm trong lĩnh vực này. Cần kiểm tra kỹ thông số kỹ thuật và thử nghiệm khả năng hoạt động trước khi quyết định đầu tư.

3.2. Thiết kế kiến trúc mạng DWDM tối ưu cho điện lực

Thiết kế kiến trúc mạng DWDM đóng vai trò quan trọng trong việc đảm bảo hiệu suất hoạt động và khả năng mở rộng của hệ thống. Cần xem xét kỹ lưỡng các yếu tố như topology mạng, vị trí đặt các bộ ghép kênh phân chia theo bước sóng mật độ cao và bộ khuếch đại quang, và phương án bảo vệ mạng. Nên sử dụng các công cụ mô phỏng mạng để đánh giá hiệu suất của các kiến trúc mạng khác nhau và lựa chọn kiến trúc tối ưu nhất cho mạng viễn thông điện lực. Cần dự phòng dung lượng mạng để đáp ứng nhu cầu phát triển trong tương lai. Việc lựa chọn topology mạng phù hợp với mạng điện là vô cùng quan trọng.

3.3. Quản lý và bảo trì hệ thống DWDM chuyên nghiệp

Việc quản lý và bảo trì hệ thống DWDM đòi hỏi các công cụ và quy trình quản lý mạng tiên tiến. Cần triển khai hệ thống giám sát và cảnh báo sự cố để phát hiện và xử lý các vấn đề kịp thời. Nên thực hiện các biện pháp bảo trì định kỳ để đảm bảo hệ thống hoạt động ổn định. Cần đào tạo đội ngũ kỹ thuật có năng lực để quản lý và bảo trì hệ thống DWDM một cách chuyên nghiệp. Nên xây dựng mối quan hệ hợp tác chặt chẽ với các nhà cung cấp giải pháp DWDM để được hỗ trợ kỹ thuật và bảo trì tốt nhất.

IV. Ứng Dụng DWDM Thực Tế Trong Ngành Điện Nghiên Cứu Kết Quả

Trên thế giới, đã có nhiều dự án triển khai DWDM thành công trong ngành điện, mang lại những kết quả ấn tượng. Các ứng dụng phổ biến bao gồm truyền tải dữ liệu cho hệ thống SCADA, hệ thống đo đếm thông minh (AMI), và các dịch vụ quản lý lưới điện tiên tiến. Việc triển khai DWDM giúp tăng cường khả năng giám sát và điều khiển lưới điện, cải thiện chất lượng điện năng và độ tin cậy của hệ thống. Các dự án này là những minh chứng rõ ràng cho hiệu quả của DWDM trong việc nâng cao hiệu quả hoạt động của mạng viễn thông điện lực.

4.1. Dự án triển khai DWDM cho hệ thống SCADA

Nhiều công ty điện lực trên thế giới đã triển khai DWDM để truyền tải dữ liệu cho hệ thống SCADA. Việc sử dụng DWDM giúp tăng cường băng thông và giảm độ trễ, cho phép giám sát và điều khiển lưới điện một cách hiệu quả hơn. Một số dự án đã ghi nhận sự cải thiện đáng kể về độ tin cậy và khả năng đáp ứng của hệ thống SCADA sau khi triển khai DWDM. Ví dụ, dữ liệu thu thập được từ các dự án thực tế cho thấy độ trễ giảm đáng kể, giúp các kỹ sư đưa ra các quyết định nhanh chóng.

4.2. Ứng dụng DWDM trong hệ thống đo đếm thông minh AMI

DWDM cũng được ứng dụng rộng rãi trong hệ thống đo đếm thông minh (AMI). Việc truyền tải dữ liệu từ hàng triệu công tơ điện thông minh đòi hỏi băng thông lớn và độ tin cậy cao. DWDM đáp ứng được các yêu cầu này, cho phép thu thập dữ liệu từ công tơ điện một cách nhanh chóng và chính xác. Dữ liệu này được sử dụng để phân tích và dự báo nhu cầu điện, giúp cải thiện hiệu quả quản lý và vận hành lưới điện. Ngoài ra, công nghệ DWDM còn giúp đảm bảo tính bảo mật của dữ liệu truyền tải, ngăn chặn các hành vi gian lận.

4.3. DWDM hỗ trợ tự động hóa lưới điện IEC 61850

Việc triển khai DWDM là nền tảng quan trọng để hỗ trợ tự động hóa lưới điện. Đặc biệt, chuẩn IEC 61850 yêu cầu băng thông lớn và độ trễ thấp để truyền tải các thông tin liên quan đến bảo vệ, điều khiển và giám sát các trạm biến áp. DWDM cung cấp khả năng truyền tải dữ liệu tốc độ cao và tin cậy, đáp ứng được yêu cầu khắt khe của IEC 61850, giúp hiện thực hóa các ứng dụng như bảo vệ khoảng cách, bảo vệ so lệch và điều khiển điện áp tự động. Hệ thống còn cho phép quản lý và giám sát hiệu quả các thiết bị điện trên lưới.

V. Tương Lai Công Nghệ DWDM Triển Vọng Mới Cho Viễn Thông Điện Lực

Tương lai của DWDM trong mạng viễn thông điện lực hứa hẹn nhiều triển vọng mới. Sự phát triển của các công nghệ DWDM tiên tiến, như DWDM linh hoạt và DWDM quang tử, sẽ giúp tăng cường hiệu suất và khả năng mở rộng của hệ thống. Việc tích hợp DWDM với các công nghệ khác, như mạng định nghĩa bằng phần mềm (SDN) và ảo hóa chức năng mạng (NFV), sẽ mang lại những giải pháp quản lý mạng thông minh và linh hoạt hơn. DWDM sẽ tiếp tục đóng vai trò quan trọng trong việc xây dựng mạng lưới điện thông minh thế hệ mới.

5.1. Xu hướng phát triển của DWDM linh hoạt Flexible DWDM

DWDM linh hoạt (Flexible DWDM), hay còn gọi là Elastic DWDM, là một xu hướng phát triển quan trọng trong lĩnh vực DWDM. Công nghệ này cho phép điều chỉnh linh hoạt các thông số như khoảng cách kênh, định dạng điều chế và tốc độ bit, giúp tối ưu hóa hiệu suất truyền dẫn và đáp ứng nhu cầu đa dạng của mạng viễn thông điện lực. Flexible DWDM cho phép phân bổ tài nguyên băng thông một cách hiệu quả hơn, giảm chi phí và tăng tính linh hoạt của hệ thống. Công nghệ này được kỳ vọng sẽ giúp mạng lưới điện thông minh trở nên linh hoạt và thích ứng hơn với sự thay đổi của nhu cầu.

5.2. Tích hợp DWDM với SDN NFV Quản lý mạng thông minh

Việc tích hợp DWDM với mạng định nghĩa bằng phần mềm (SDN) và ảo hóa chức năng mạng (NFV) sẽ mang lại những giải pháp quản lý mạng thông minh và linh hoạt hơn cho mạng viễn thông điện lực. SDN cho phép điều khiển và quản lý mạng DWDM một cách tập trung và linh hoạt, giúp tối ưu hóa hiệu suất và giảm chi phí vận hành. NFV cho phép ảo hóa các chức năng mạng, như bộ ghép kênh phân chia theo bước sóng mật độ cao và bộ khuếch đại quang, giúp triển khai và quản lý các dịch vụ mạng một cách nhanh chóng và hiệu quả hơn. Sự kết hợp của DWDM, SDN và NFV sẽ tạo ra một mạng lưới điện thông minh linh hoạt, có khả năng tự động hóa cao và dễ dàng thích ứng với sự thay đổi của nhu cầu.

VI. Kết Luận DWDM Giải Pháp Truyền Dẫn Tối Ưu Cho Điện Lực

Nghiên cứu và triển khai công nghệ DWDM trong mạng viễn thông điện lực là một xu hướng tất yếu. Dù có những thách thức nhất định về chi phí và kỹ thuật, những lợi ích mà DWDM mang lại là không thể phủ nhận. Với sự phát triển không ngừng của công nghệ và sự hỗ trợ từ các nhà cung cấp giải pháp, DWDM sẽ tiếp tục đóng vai trò quan trọng trong việc xây dựng mạng lưới điện thông minh hiện đại và hiệu quả.

6.1. Tóm tắt lợi ích của DWDM cho mạng điện

Tóm lại, công nghệ DWDM mang lại nhiều lợi ích thiết thực cho mạng viễn thông điện lực. DWDM giúp tăng dung lượng truyền dẫn, giảm chi phí trên mỗi bit dữ liệu, tăng cường khả năng giám sát và điều khiển lưới điện, cải thiện chất lượng điện năng và độ tin cậy của hệ thống. Đồng thời, DWDM cũng là nền tảng quan trọng để hỗ trợ các ứng dụng tiên tiến như SCADA, AMI và tự động hóa lưới điện. Việc triển khai DWDM là một bước quan trọng để xây dựng mạng lưới điện thông minh thế hệ mới.

6.2. Khuyến nghị triển khai DWDM cho các công ty điện lực

Các công ty điện lực nên chủ động nghiên cứu và triển khai công nghệ DWDM trong mạng viễn thông của mình. Cần có một phương pháp tiếp cận toàn diện và có hệ thống, bắt đầu từ việc lựa chọn thiết bị DWDM phù hợp, thiết kế mạng lưới tối ưu, triển khai các biện pháp quản lý hiệu quả, và đào tạo đội ngũ kỹ thuật có năng lực. Nên xây dựng mối quan hệ hợp tác chặt chẽ với các nhà cung cấp giải pháp DWDM để được hỗ trợ kỹ thuật và bảo trì tốt nhất. Triển khai DWDM sẽ giúp các công ty điện lực nâng cao hiệu quả hoạt động, giảm chi phí và đáp ứng nhu cầu ngày càng tăng về năng lượng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của các dịch vụ viễn thông băng thông rộng, nhu cầu truyền tải dữ liệu với dung lượng lớn và độ tin cậy cao ngày càng trở nên cấp thiết. Theo báo cáo ngành, các hệ thống truyền dẫn quang hiện đại đã chiếm lĩnh hầu hết các tuyến truyền dẫn trọng yếu, đặc biệt là các tuyến vượt biển và xuyên lục địa. Tuy nhiên, các hệ thống truyền dẫn truyền thống chỉ sử dụng một bước sóng trên một sợi quang, dẫn đến việc không tận dụng hết băng thông tiềm năng của sợi quang. Khi tốc độ truyền dẫn đạt đến hàng chục Gbit/s, các hạn chế về mạch điện tử và chi phí trở nên rõ ràng, đòi hỏi phải có các giải pháp công nghệ mới.

Công nghệ ghép kênh phân chia theo bước sóng mật độ cao (DWDM) đã mở ra hướng phát triển mới cho mạng viễn thông, cho phép truyền đồng thời nhiều kênh quang trên cùng một sợi quang với tốc độ lên đến hàng trăm Gbit/s, thậm chí tiến tới Tbit/s. Luận văn tập trung nghiên cứu triển khai công nghệ DWDM trên mạng viễn thông điện lực, đặc biệt trên tuyến truyền dẫn đường trục Bắc - Nam của EVNTelecom, nhằm nâng cao dung lượng truyền dẫn, đảm bảo độ tin cậy và khả năng mở rộng trong tương lai.

Phạm vi nghiên cứu bao gồm khảo sát các thành phần cơ bản của hệ thống DWDM, các vấn đề kỹ thuật ảnh hưởng đến hiệu suất hệ thống, cũng như thiết kế và tính toán các thông số kỹ thuật cho tuyến truyền dẫn DWDM trên mạng viễn thông điện lực tại Việt Nam. Nghiên cứu có ý nghĩa quan trọng trong việc ứng dụng công nghệ truyền dẫn quang hiện đại, góp phần nâng cao hiệu quả khai thác hạ tầng viễn thông ngành điện, đồng thời đáp ứng nhu cầu phát triển dịch vụ viễn thông đa dạng trong thời gian tới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về kỹ thuật ghép kênh phân chia theo bước sóng (WDM) và công nghệ ghép kênh mật độ cao DWDM. Hai lý thuyết trọng tâm bao gồm:

• Lý thuyết ghép kênh quang theo bước sóng (WDM): Mô tả nguyên lý ghép nhiều tín hiệu quang có bước sóng khác nhau trên cùng một sợi quang, tận dụng phổ quang rộng của sợi đơn mode. Các khái niệm chính gồm bộ ghép (MUX), bộ tách (DEMUX), suy hao xen kênh, xuyên âm, và độ rộng phổ kênh.

• Lý thuyết khuếch đại quang và bù tán sắc: Bao gồm công nghệ khuếch đại EDFA (Erbium-Doped Fiber Amplifier), khuếch đại Raman, và các module bù tán sắc (DCF, BFG). Các khái niệm chính như tỷ số tín hiệu trên tạp âm (OSNR), tán sắc mode phân cực (PMD), và các hiệu ứng phi tuyến trong sợi quang (SPM, XPM, FWM) được phân tích để đánh giá ảnh hưởng đến chất lượng truyền dẫn.

Các khái niệm chuyên ngành được sử dụng xuyên suốt gồm: OTU (Optical Transponder Unit), OADM (Optical Add/Drop Multiplexer), OLA (Optical Line Amplifier), DCM (Dispersion Compensation Module), và các topology mạng DWDM như điểm-điểm, vòng (ring), lưới (mesh).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp tổng hợp tài liệu chuyên sâu kết hợp với phân tích thực nghiệm và mô phỏng kỹ thuật. Nguồn dữ liệu chính bao gồm:

• Tài liệu kỹ thuật, tiêu chuẩn ITU-T liên quan đến công nghệ DWDM và truyền dẫn quang.

• Số liệu thực tế từ hệ thống viễn thông điện lực EVNTelecom, bao gồm chiều dài tuyến cáp, loại sợi quang, suy hao, tán sắc, và các thông số thiết bị.

• Phân tích kỹ thuật các thành phần thiết bị DWDM như OTU, OMUX/ODMUX, EDFA, OADM, DCM.

Phương pháp phân tích bao gồm tính toán suy hao, tán sắc, tỷ số OSNR, và PMD dựa trên các công thức chuẩn trong truyền dẫn quang. Cỡ mẫu nghiên cứu là toàn bộ tuyến truyền dẫn đường trục Bắc - Nam với chiều dài khoảng 1600 km, sử dụng sợi quang chuẩn ITU-T G.655 và G.652. Timeline nghiên cứu kéo dài trong giai đoạn 2009-2010, phù hợp với tiến độ triển khai thực tế của EVNTelecom.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tăng dung lượng truyền dẫn đáng kể với DWDM: Hệ thống DWDM cho phép ghép đồng thời 4 bước sóng với tốc độ 10 Gbps mỗi kênh, tổng dung lượng đạt 40 Gbps trên một sợi quang. Theo tính toán, số kênh tối đa có thể lên đến 80-100 kênh với khoảng cách bước sóng 100 GHz, tương đương dung lượng hàng Tbps, vượt xa giới hạn của các hệ thống truyền dẫn truyền thống.

2. Suy hao và tán sắc được kiểm soát hiệu quả: Trên tuyến truyền dẫn Bắc - Nam dài khoảng 1600 km, tổng suy hao được tính toán khoảng 30-50 dB cho mỗi đoạn, phù hợp với khả năng khuếch đại của các thiết bị EDFA. Tán sắc tổng cộng trên các đoạn tuyến dao động từ 200 đến 600 ps/nm, nhỏ hơn giới hạn tán sắc cho phép của thiết bị OTU (1500 ps/nm), đảm bảo tín hiệu không bị méo dạng nghiêm trọng.

3. Tỷ số tín hiệu trên tạp âm (OSNR) đảm bảo chất lượng: OSNR trên từng đoạn tuyến đều đạt trên 15 dB, mức tối thiểu để đảm bảo chất lượng truyền dẫn với tỷ lệ lỗi bit (BER) ≤ 10^-12. Ví dụ, đoạn Hà Nội - Nho Quan có OSNR khoảng 32 dB, đoạn Nho Quan - Hà Tĩnh đạt 26 dB, đảm bảo tín hiệu thu nhận tốt.

4. Ảnh hưởng của các hiệu ứng phi tuyến và xuyên kênh được hạn chế: Việc sử dụng sợi quang biến đổi tán sắc khác không (NZ-DSF) giúp giảm thiểu hiệu ứng trộn bốn bước sóng (FWM) và các hiệu ứng phi tuyến khác như tự điều chế pha (SPM) và điều chế pha chéo (XPM). Khoảng cách bước sóng 100 GHz và công suất mỗi kênh được điều chỉnh hợp lý nhằm giảm nhiễu xuyên kênh.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy công nghệ DWDM là giải pháp tối ưu để nâng cao dung lượng truyền dẫn trên mạng viễn thông điện lực hiện có, tận dụng hiệu quả hạ tầng cáp quang OPGW. Việc lựa chọn sợi quang G.655 và NZ-DSF giúp cân bằng giữa suy hao thấp và hạn chế hiệu ứng phi tuyến, đồng thời đảm bảo khả năng truyền dẫn xa và tốc độ cao.

So sánh với các nghiên cứu trong ngành, các tham số kỹ thuật như OSNR, tán sắc và PMD đều nằm trong giới hạn cho phép, phù hợp với các tiêu chuẩn quốc tế ITU-T. Việc áp dụng các module bù tán sắc DCM và các bộ khuếch đại EDFA hai tầng giúp duy trì chất lượng tín hiệu ổn định trên các đoạn dài.

Biểu đồ phân bố OSNR và tán sắc trên từng đoạn tuyến có thể được trình bày để minh họa sự phân bố chất lượng tín hiệu, từ đó xác định vị trí cần thiết bổ sung thiết bị khuếch đại hoặc bù tán sắc. Bảng tổng hợp các thông số kỹ thuật thiết bị và cấu hình mạng giúp minh họa rõ ràng cho phương án triển khai.

Đề xuất và khuyến nghị

1. Triển khai hệ thống DWDM trên tuyến cáp OPGW mạch 1 và 2: Tập trung sử dụng 4 bước sóng với tốc độ 10 Gbps mỗi kênh, đảm bảo dung lượng tối thiểu 40 Gbps, có khả năng mở rộng lên 80-100 kênh trong tương lai. Chủ thể thực hiện: EVNTelecom, timeline: 2010-2012.

2. Trang bị thiết bị khuếch đại quang EDFA hai tầng và module bù tán sắc DCM: Đảm bảo tín hiệu truyền dẫn ổn định, giảm thiểu suy hao và méo dạng xung. Chủ thể thực hiện: Nhà cung cấp thiết bị và EVNTelecom, timeline: song song với triển khai DWDM.

3. Xây dựng hệ thống quản lý mạng (NMS) tích hợp giám sát OSNR, tán sắc và các thông số OAM: Giúp phát hiện và xử lý sự cố kịp thời, nâng cao độ tin cậy hệ thống. Chủ thể thực hiện: EVNTelecom, timeline: 2011.

4. Áp dụng cơ chế bảo vệ OSNCP cho toàn bộ hệ thống DWDM: Đảm bảo khả năng chuyển đổi nhanh khi có sự cố, bảo vệ 100% dung lượng truyền dẫn. Chủ thể thực hiện: EVNTelecom, timeline: trong quá trình triển khai.

5. Đào tạo nhân lực kỹ thuật vận hành và bảo trì hệ thống DWDM: Nâng cao năng lực quản lý và khai thác thiết bị hiện đại. Chủ thể thực hiện: EVNTelecom phối hợp với nhà cung cấp thiết bị, timeline: liên tục.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia viễn thông: Nắm bắt kiến thức chuyên sâu về công nghệ DWDM, các thành phần thiết bị và kỹ thuật truyền dẫn quang hiện đại, phục vụ thiết kế và vận hành mạng truyền dẫn.

2. Nhà quản lý và hoạch định chính sách viễn thông: Hiểu rõ tiềm năng và giới hạn của công nghệ DWDM trong phát triển hạ tầng viễn thông, từ đó đưa ra các quyết định đầu tư phù hợp.

3. Sinh viên và nghiên cứu sinh ngành Công nghệ Điện tử - Viễn thông: Tài liệu tham khảo quý giá về lý thuyết, phương pháp nghiên cứu và ứng dụng thực tế công nghệ truyền dẫn quang mật độ cao.

4. Nhà cung cấp thiết bị và dịch vụ viễn thông: Cơ sở để phát triển sản phẩm, dịch vụ phù hợp với yêu cầu kỹ thuật và thực tiễn triển khai mạng DWDM tại Việt Nam.

Câu hỏi thường gặp

1. Công nghệ DWDM là gì và ưu điểm chính của nó?
   DWDM là kỹ thuật ghép nhiều bước sóng quang mật độ cao trên cùng một sợi quang, giúp tăng dung lượng truyền dẫn lên hàng trăm Gbit/s đến Tbit/s. Ưu điểm gồm tận dụng tối đa băng thông sợi quang, truyền dẫn xa, linh hoạt trong quản lý kênh và tiết kiệm chi phí hạ tầng.

2. Tại sao cần sử dụng các bộ khuếch đại quang EDFA trong hệ thống DWDM?
   EDFA khuếch đại trực tiếp tín hiệu quang mà không cần chuyển đổi sang tín hiệu điện, giúp tăng cự ly truyền dẫn, giảm suy hao và duy trì chất lượng tín hiệu, đặc biệt hiệu quả trong các hệ thống đa kênh DWDM.

3. Hiệu ứng phi tuyến trong sợi quang ảnh hưởng thế nào đến hệ thống DWDM?
   Các hiệu ứng như tự điều chế pha (SPM), điều chế pha chéo (XPM), trộn bốn bước sóng (FWM) gây nhiễu xuyên kênh, méo dạng tín hiệu và giới hạn công suất truyền dẫn. Việc lựa chọn sợi quang phù hợp và điều chỉnh công suất giúp giảm thiểu ảnh hưởng này.

4. Làm thế nào để bù tán sắc trong hệ thống DWDM?
   Sử dụng các module bù tán sắc như sợi bù tán sắc (DCF) hoặc cách tử sợi Bragg (BFG) để điều chỉnh lại sự giãn xung do tán sắc, giúp duy trì chất lượng tín hiệu trên các đoạn truyền dài.

5. Cơ chế bảo vệ OSNCP trong mạng DWDM có ý nghĩa gì?
   OSNCP cho phép bảo vệ toàn bộ dung lượng truyền dẫn bằng cách sử dụng hai đường truyền độc lập, chuyển đổi nhanh khi có sự cố, đảm bảo độ tin cậy và liên tục dịch vụ trong mạng truyền dẫn quang.

Kết luận

• Công nghệ DWDM là giải pháp hiệu quả để nâng cao dung lượng và chất lượng truyền dẫn trên mạng viễn thông điện lực hiện có.
• Việc lựa chọn sợi quang G.655 và NZ-DSF cùng các thiết bị khuếch đại EDFA, module bù tán sắc giúp kiểm soát tốt suy hao, tán sắc và hiệu ứng phi tuyến.
• Hệ thống DWDM trên tuyến truyền dẫn Bắc - Nam của EVNTelecom được thiết kế với dung lượng tối thiểu 40 Gbps, có khả năng mở rộng và bảo vệ cao.
• Các cơ chế bảo vệ OSNCP và hệ thống quản lý mạng tích hợp giúp nâng cao độ tin cậy và khả năng vận hành.
• Đề xuất triển khai trong giai đoạn 2010-2012, đồng thời đào tạo nhân lực và cập nhật công nghệ để đáp ứng nhu cầu phát triển viễn thông trong tương lai.

Khuyến nghị EVNTelecom tiến hành đầu tư trang thiết bị, triển khai hệ thống DWDM theo thiết kế, đồng thời xây dựng kế hoạch đào tạo và bảo trì để đảm bảo vận hành hiệu quả.

Trích đoạn nội dung tài liệu

Chương 1: Hình 1. 1: Mô tả tuyến thông tin quang có ghép bƣớc sóng. 2 :Hệ thống ghép bƣớc sóng cùng hƣớng. 3: Hệ thống ghép bƣớc sóng song hƣớng.

4 : Mô tả thiết bị ghép- giải ghép hỗn hợp(MUX-DEMUX). 5: Phân loại các bộ ghép bƣớc sóng. 6: Xuyên kênh ở bộ giải ghép kênh. 7: Xuyên kênh ở bộ ghép - giải ghép kênh hỗn hợp (MULDEX).

- 9 - Chương 2: Hình 2. 1:Phổ truyền dẫn của sợi quang. 2: Topology dạng điểm - điểm. 3: Topology dạng chuỗi.

4: Topology dạng vòng. 5: Topology dạng mesh. - 16 - Chương 3: Hình 3. 1: Sơ đồ khối hệ thống DWDM.

2: Nguyên lý hoạt động của OTU. 3: Ứng dụng của OTU. 4: Nguyên lý ghép/tách bƣớc sóng. 5: Cấu trúc của bộ lọc điện môi giao thoa.

6: Cấu trúc bộ tách hai kênh sử dụng bộ lọc giao thoa. 7: Cấu trúc cơ bản của một bộ tách nhiều bƣớc sóng. 8: Một bộ tách vi quang 5 kênh thực tế. 9: Cấu trúc cơ bản của bộ tách nhiều kênh sử dụng bộ lọc giao thoa gắn trực tiếp vào sợi.

10: Thiết bị OMUX – ODMUX 4 bƣớc sóng. 11: Thiết bị MUX-DEMUX 3 bƣớc sóng. 12: Nguyên lý hoạt động của phƣơng pháp sử dụng cách tử phản xạ. 13: Nguyên lý hoạt động của phƣơng pháp sử dụng cách tử truyền xạ.

14: Tìm công thức cách tử .luc TIEU LUAN MOI download : [e-mail] xiii Hình 3. 15: Cách tử pha. 16 :Sơ đồ bộ ghép kênh sử dụng cách tử của Finke. 17: Bộ tách Littrow.

18: Bộ tách sử dụng cách tử nhiễu xạ Planar và gƣơng lòng chảo. 19: Cách tử lòng chảo. 20: Sơ đồ cấu trúc thiết bị tách kênh quang sử dụng cách tử lòng chảo. 21: Phƣơng pháp nóng chảy.

22: Phƣơng pháp mài ghép. 23: Bộ ghép kênh 4 bƣớc sóng bằng phƣơng pháp nóng chảy nối tiếp các sợi đơn mode. 24: Nguyên lý hoạt động của AWG. 25: Giản đồ năng lƣợng của Erbium.

26: Cấu trúc cơ sở của bộ khuếch đại EDFA. 27: Phổ khuếch đại của EDFA. 28: Khuếch đại EDFA một tầng. 29: Khuếch đại EDFA với băng tần C sử dụng bộ lọc.

30: Khuếch đại EDFA hai tầng. 31: Cấu trúc chung của một bộ OADM. 32: OADM cố định. 33: OADM có thể cấu hình lại.

34: Nguyên lý bù tán sắc của cách tử Bragg. 35: Tán sắc bằng phẳng của sợi quang. - 60 - Chương 5: Hình 5. 1: Hệ thống đƣờng trục.

2: Cấu trúc hệ thống truyền dẫn đƣờng trục. 3: Cơ chế bảo vệ OMSP. 4: Cơ chế bảo vệ OSNCP. 5: Card Transponder OTU-2V.

6: Card MUX/DEMUX F04MDU-1. 8: Sơ đồ tuyến Hà Nội - Hà Tĩnh .luc TIEU LUAN MOI download : [e-mail] xiv (LUAN.luc TIEU LUAN MOI download : [e-mail] -1- LỜI NÓI ĐẦU Thời gian gần đây, các hệ thống thông tin quang đã chiếm lĩnh hầu hết các tuyến truyền dẫn trọng yếu trên mạng lƣới viễn thông và đƣợc coi là phƣơng thức truyền dẫn có hiệu quả nhất trên các tuyến vƣợt biển và xuyên lục địa. Để đáp ứng nhu cầu truyền tải lớn do bùng nổ thông tin trong xã hội, đặc biệt là sự phát triển của các dịch vụ băng thông rộng, mạng truyền dẫn đòi hỏi phải có sự phát triển mạnh cả về quy mô và trình độ công nghệ nhằm tạo ra các cấu trúc mạng bao gồm các hệ thống truyền dẫn quang hiện đại. Các hệ thống thông tin quang trong thời gian tới phải đảm bảo có tốc độ cao, cự ly xa, có cấu trúc hệ thống linh hoạt, độ tin cậy cao… Trong các hệ thống thông tin trƣớc đây, một sợi quang chỉ truyền dẫn một bƣớc sóng với một nguồn phát quang ở phía phát và một bộ tách sóng quang ở phía thu.

Với một hệ thống nhƣ vậy, dải phổ của tín hiệu quang truyền qua sợi thực tế rất hẹp so với dải thông mà các sợi quang có thể truyền dẫn. Nếu muốn tăng dung lƣợng của hệ thống thì phải thêm sợi quang. Thực tế cho thấy, khi tốc độ đƣờng truyền đạt tới một mức nào đó sẽ xuất hiện các hạn chế của các mạch điện trong việc nâng cao tốc độ cũng nhƣ kéo dài cự ly truyền dẫn. Khi tốc độ đạt tới hàng trục Gbit/s, bản thân các mạch điện tử sẽ không thể đảm bảo đáp ứng đƣợc các xung điện cực kỳ hẹp, thêm vào đó chi phí cho các giải pháp trên tuyến truyền dẫn trở nên khá tốn kém.

Do đó, các kỹ thuật ghép kênh quang nhƣ OTDM, OFDM, SCM, WDM đã ra đời nhằm khắc phục đƣợc các hạn chế trên. Mỗi phƣơng pháp đều có những ƣu nhƣợc điểm riêng. Trong đó nổi trội hơn cả là kỹ thuật ghép kênh phân chia theo bƣớc sóng - WDM, và WDM đã mở ra hƣớng phát triển mới cho mạng viễn thông. Với những lý do trên tôi đã chọn đề tài “Nghiên cứu triển khai công nghệ DWDM trên mạng Viễn thông Điện lực” nhằm mục đích tìm hiểu, nghiên cứu (LUAN.luc TIEU LUAN MOI download : [e-mail] -2- về kỹ thuật ghép kênh theo bƣớc sóng mật độ cao và đƣa ra đƣợc tuyến thông tin quang đƣờng trục ứng dụng công nghệ này.

Luận văn đƣợc trình bày gồm 5 chƣơng với nội dung nhƣ sau: Chƣơng 1 : Cơ sở kỹ thuật ghép kênh phân chia theo bƣớc sóng Chƣơng 2 : Tổng quan về công nghệ DWDM Chƣơng 3 :Các thành phần cơ bản của hệ thống DWDM Chƣơng 4 : Các vấn đề kỹ thuật cơ bản và tham số chính ảnh hƣởng đến hệ thống DWDM Chƣơng 5: Thiết kế tuyến DWDM trên đƣờng trục của EVNTelecom Tôi xin bày tỏ lòng cảm ơn sâu sắc tới PGS. Nguyễn Kim Giao đã tận tình hƣớng dẫn tôi nghiên cứu, tìm hiểu và tạo mọi điều kiện để tôi có thể hoàn thành luận văn tốt nghiệp. Do hạn chế về thời gian và kiến thức, luận văn tốt nghiệp của tôi còn có nhiều thiếu sót. Kính mong nhận đƣợc sự đóng góp ý kiến của các thầy cô và các bạn để đề tài của tôi đƣợc hoàn thiện hơn.

Xin trân trọng cảm ơn. Hà nội, ngày tháng năm 2010 Học viên Vũ Khắc Đông (LUAN.luc TIEU LUAN MOI download : [e-mail] -3- Chƣơng 1: CƠ SỞ KỸ THUẬT GHÉP KÊNH PHÂN CHIA THEO BƢỚC SÓNG Trong kỹ thuật truyền dẫn số, chúng ta đã quen với ghép kênh tín hiệu điện, các luồng tín hiệu ở cấp thấp sẽ đƣợc ghép lại với nhau tạo nên các luồng tín hiệu cấp cao hơn. Những năm gần đây, công nghệ thông tin quang đã đạt đƣợc nhiều tiến bộ đáng kể trong đó phải kể đến đến kỹ thuật ghép kênh quang, nó thực hiện ghép các tín hiệu ánh sáng để truyền trên sợi dẫn quang với mục đích: - Tăng dung lƣợng kênh truyền dẫn. - Xây dựng các tuyến thông tin quang có tốc độ rất cao.

Khi tốc độ đƣờng truyền đạt tới một mức nào đó ngƣời ta đã thấy các hạn chế của các mạch điện trong việc nâng cao tốc độ truyền dẫn. Khi tốc độ đạt tới hàng chục Gbit/s, bản thân các mạch điện sẽ không thể đảm bảo đáp ứng đƣợc xung tín hiệu cực kỳ hẹp; thêm vào đó, chi phí cho các giải pháp trở nên tốn kém vì cơ cấu hoạt động quá phức tạp đòi hỏi công nghệ rất cao. Do đó kỹ thuật ghép kênh quang đã ra đời, khắc phục đƣợc những hạn chế trên. Các phần tử quang trong thiết bị sẽ đóng vai trò chủ đạo trong việc thay thế hoạt động của các phần tử điện ở các vị trí xung yếu đòi hỏi kỹ thuật xử lý tín hiệu nhanh.

Kỹ thuật ghép kênh quang còn tận dụng đƣợc phổ hẹp của laser, lợi dụng đƣợc các bƣớc sóng khác nhau để thực hiện truyền đồng thời nhiều luồng ánh sáng mang tín hiệu trên một sợi dẫn quang.1 Kỹ thuật ghép bƣớc sóng quang Với các hệ thống thông tin sợi quang thông thƣờng, mỗi sợi quang chỉ có thể truyền tín hiệu quang từ một nguồn phát tới một bộ tách quang tại đầu thu vì vậy các tín hiệu từ các nguồn quang khác nhau đòi hỏi các sợi xác định riêng biệt. Tuy nhiên từ thực tế thấy rằng nguồn quang có độ rộng phổ tƣơng đối hẹp vì vậy phƣơng pháp này chỉ sử dụng một phần rất nhỏ băng tần vốn có rất lớn của sợi quang, không tận dụng đƣợc hiệu suất của đƣờng truyền. Về lý thuyết ta có thể làm tăng đáng kể dung lƣợng truyền dẫn của hệ thống bằng cách truyền đồng thời nhiều tín hiệu quang trên cùng một sợi nếu các nguồn phát có phổ cách nhau một cách hợp lý và ở đầu thu có thể thu (LUAN.luc TIEU LUAN MOI download : [e-mail] -4- đƣợc các tín hiệu quang riêng biệt nếu phần thu có các bộ tách bƣớc sóng, đây chính là cơ sở của kỹ thuật ghép bƣớc sóng [2,5].2 Nguyên lý cơ bản của ghép bƣớc sóng quang Nguyên lý cơ bản của ghép bƣớc sóng quang có thể minh hoạ nhƣ ở hình 1. Giả sử có các nguồn phát quang làm việc ở các bƣớc sóng 1, 2,.

Các tín hiệu quang ở các bƣớc sóng khác nhau này sẽ đƣợc ghép vào cùng một sợi dẫn quang. Các tín hiệu có bƣớc sóng khác nhau đƣợc ghép lại ở phía phát nhờ bộ ghép kênh; bộ ghép bƣớc sóng phải bảo đảm có suy hao nhỏ và tín hiệu sau khi ghép sẽ đƣợc truyền dọc theo sợi để tới phía thu. Các bộ tách sóng quang khác nhau ở phía đầu thu sẽ nhận lại các luồng tín hiệu với các bƣớc sóng riêng rẽ này sau khi chúng qua bộ giải ghép bƣớc sóng. 1: Mô tả tuyến thông tin quang có ghép bước sóng Đặc điểm nổi bật của hệ thống ghép Hìnhkênh 1.1 1 theo bƣớc sóng quang - WDM là tận dụng hữu hiệu nguồn tài nguyênHình băng1.1 rộng 2 trong khu vực tổn hao thấp của sợi quang đơn mode, nâng cao rõ rệt dung lƣợng truyền dẫn của hệ thống, đồng thời hạ giá thành của kênh dịch vụ xuống mức thấp nhất.

Ở đây việc thực hiện ghép kênh sẽ không có quá trình biến đổi điện nào. Hệ thống WDM dựa trên cơ sở tiềm năng băng tần của sợi quang để mang đi nhiều bƣớc sóng ánh sáng khác nhau, điều thiết yếu là việc truyền đồng thời nhiều bƣớc sóng cùng một lúc này không gây nhiễu lẫn nhau. Mỗi bƣớc sóng đại diện cho một kênh quang trong sợi quang. Công nghệ WDM phát triển theo xu hƣớng mà sự riêng rẽ bƣớc sóng của kênh có thể là một phần rất nhỏ của 1 nm hay 10-9 m, điều này dẫn đến các hệ thống ghép kênh theo bƣớc sóng mật độ cao - DWDM.
