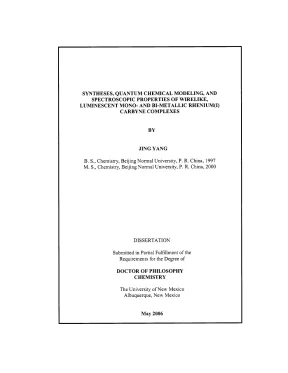

Tổng quan về luận án

Trong bối cảnh định luật Moore (Moore, 1964) dần tiệm cận giới hạn vật lý khi kích thước linh kiện bán dẫn silicon thu nhỏ xuống dưới ngưỡng 100 nm, mô hình tính toán "từ dưới lên" (bottom-up) dựa trên các cấu trúc điện tử phân tử đơn lẻ (Aviram & Ratner, 1974) đã trở thành xu hướng tiên phong của công nghệ nano hiện đại. Nghiên cứu của Jing Yang (2006) tại Đại học New Mexico tập trung vào việc thiết kế, tổng hợp và mô hình hóa hóa học lượng tử các phức chất cơ kim rhenium(I) carbyne dạng dây dẫn quang hoạt (photoactive molecular wires).

Điểm nghẽn nghiên cứu then chốt (specific research gap) nằm ở sự thiếu hụt các mô hình thực nghiệm và lý thuyết định lượng về cơ chế truyền dẫn điện tích qua các chuỗi carbon lai hóa $sp$ một chiều liên hợp cao nối giữa các tâm kim loại chuyển tiếp $nd^6$. Trước nghiên cứu này, bản chất của trạng thái kích thích phát xạ thấp nhất trong các phức chất polyalkynyl kim loại lưỡng nhân vẫn còn nhiều tranh cãi, đặc biệt là sự cạnh tranh giữa chuyển dịch điện tích kim loại - phối tử (Metal-to-Ligand Charge Transfer - MLCT) và chuyển dịch điện tích phối tử - phối tử (Ligand-to-Ligand Charge Transfer - LLCT), cũng như hiện tượng bất thường quang vật lý vi phạm quy tắc Crosby-Kasha.

Nghiên cứu giải quyết hai câu hỏi nghiên cứu và kiểm định hai giả thuyết trọng tâm:

  • Câu hỏi nghiên cứu 1 (RQ1): Chiều dài chuỗi polyyne $-(C\equiv C)_n-$ ($n = 1-3$ đối với đơn nhân, $n = 4-6$ đối với lưỡng nhân) và tính chất cho điện tử $\sigma$ của nhóm biên ảnh hưởng như thế nào đến cấu trúc orbital phân tử và bản chất trạng thái kích thích phát xạ thấp nhất?
  • Câu hỏi nghiên cứu 2 (RQ2): Nguồn gốc phổ học và cấu dạng phân tử nào dẫn đến sự phụ thuộc bất thường của phổ phát xạ vào bước sóng kích thích trong các phức chất lưỡng nhân $Re(I)-Re(I)$?
  • Giả thuyết 1 (H1): Khi kéo dài chuỗi liên hợp $sp$ carbon, trạng thái triplet phát xạ thấp nhất chuyển dịch từ cơ chế hỗn hợp $^{3}\text{MLCT}/^{3}\text{LLCT}$ sang trạng thái bị chi phối áp đảo bởi $^{3}\text{LLCT}$ ($\pi_{C\equiv C} \rightarrow \pi^*_{bpy}$).
  • Giả thuyết 2 (H2): Hiện tượng đa phát xạ trong môi trường chất rắn ở 77 K và 298 K bắt nguồn từ sự bẫy cấu dạng hình học đồng phân cis và trans quanh trục liên kết liên hợp thay vì phân rã từ nhiều trạng thái điện tử độc lập.

Khung lý thuyết của luận án tích hợp thuyết tương tác phối tử - kim loại (Ligand Field Theory), thuyết truyền điện tích nội phân tử Marcus-Hush, cơ chế trao đổi electron Dexter và lý thuyết phiếm định mật độ (Density Functional Theory - DFT/B3LYP kết hợp bộ hàm cơ sở LANL2DZ với thế lõi hiệu dụng ECP). Phạm vi nghiên cứu bao quát chuỗi 6 phức chất đơn nhân $[Re(^{t}Bu_2bpy)(CO)_3(C\equiv C)_n-R]$ ($R = -SiMe_3, -H; n = 1, 2, 3$) và 3 phức chất lưỡng nhân $[Re(^{t}Bu_2bpy)(CO)_3]_2(C\equiv C)_n$ ($n = 4, 5, 6$) trong cả dung dịch lỏng THF và ma trận rắn PMMA từ nhiệt độ đông lạnh 77 K đến 298 K.

Literature Review và Positioning

Lịch sử phát triển dây dẫn phân tử ghi nhận ba phân lưu nghiên cứu chính: ống nano carbon (SWNTs/MWNTs) do Iijima (1991), Dekker và cộng sự (1998, 2001) cùng Lieber và cộng sự (2000) tiên phong; chuỗi DNA tự lắp ráp (Porath et al., 2000); và các phức chất hydrocarbon liên hợp chứa tâm kim loại chuyển tiếp $M_1-B-M_2$. Phân lưu phức chất cơ kim bắt đầu từ hệ thống kinh điển Creutz-Taube (1969) với cầu nối pyrazine giữa hai tâm ruthenium. Sau đó, các nghiên cứu của Gladysz và cộng sự (2001, 2004) tại Đại học Utah trên hệ thống $[(\eta^5-C_5Me_5)Re(NO)(PPh_3)]_2(C\equiv C)_n$ ($n = 2-10$) đã chứng minh sự phụ thuộc tuyến tính giữa năng lượng hấp thụ cực đại và $1/n$, xác định bản chất truyền dẫn qua cầu carbon nhưng thiếu tính chất phát quang mạnh.

Một cuộc tranh luận khoa học lớn diễn ra xung quanh các nghiên cứu của Yam và cộng sự (1999) trên phức chất lưỡng nhân $[Re(^{t}Bu_2bpy)(CO)3]2(C\equiv C)2$. Yam quan sát thấy dải phát xạ kép tại 630 nm khi kích thích ở bước sóng $350-400\text{ nm}$ và dải phát xạ 750 nm khi kích thích ở bước sóng $> 450\text{ nm}$ trong dung dịch THF đã đuổi khí. Yam và cộng sự đề xuất sự tồn tại đồng thời của trạng thái $^{3}\text{MLCT}$ ($d{\pi Re} \rightarrow \pi^*{bpy}$) và $^{3}\text{MLCT}$ ($d{\pi Re} \rightarrow \pi^*_{C\equiv C}$) hoặc $^{3}\text{LLCT}$, nhưng không đưa ra được bằng chứng cấu trúc dao động hay mô hình lượng tử giải thích hiện tượng vi phạm quy tắc Crosby-Kasha này.

                    [Hệ thống Phức chất Dây dẫn Phân tử]
[Nghiên cứu Tiền nhiệm]                                  [Định vị Luận án Jing Yang (2006)]
- Gladysz et al.: Re(NO)(PPh3)-(C≡C)n-Re                 - Hợp chất: [Re(tBu2bpy)(CO)3]2(C≡C)n (n=4,5,6)
  (Không phát quang, chỉ đo redox/UV-Vis)                - Đột phá: Kết hợp Cryo-TRIR (77K) + DFT conformers
- Yam et al.: Re-(C≡C)2-Re (C4 bridge)                   - Khám phá: Bẫy cấu dạng cis/trans trong PMMA
  (Phát xạ kép chưa giải thích được bản chất)            - Bản chất: Xác lập ưu thế tuyệt đối của 3LLCT

So sánh với hai nghiên cứu quốc tế điển hình:

  1. Nghiên cứu của Barigelletti và cộng sự (1999) cùng Schlicke và cộng sự (2000) trên hệ dị kim loại $Ru(II)-Os(II)$ qua cầu nối phenylene xác định cơ chế truyền năng lượng trao đổi Dexter xuyên liên kết với hệ số suy giảm $\beta = 0{,}33\text{ \AA}^{-1}$. Tuy nhiên, cầu nối phenylene có góc xoay tự do làm suy giảm tính liên hợp $\pi$.
  2. Nghiên cứu của Chisholm và cộng sự (2002) trên các dimer $W_2$ và $Mo_2$ nối bằng polyyne ghi nhận sự liên hợp mạnh nhưng các tâm kim loại có độ bền quang hóa kém hơn so với tâm $fac-Re(I)(CO)_3$.

Luận án của Jing Yang đã định vị chính xác khoảng trống này bằng cách mở rộng chiều dài dây polyyne lên đến 6 liên kết ba ($n = 6$, chuỗi 12 nguyên tử carbon) kết hợp hệ phối tử $fac-Re(CO)_3(^{t}Bu_2bpy)$, tạo ra mô hình quang hoạt có độ cứng vững cấu trúc cao, cho phép theo dõi tín hiệu dao động hồng ngoại phân giải thời gian (TRIR) để phân giải động học truyền điện tích ở thang đo microgiây.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Nghiên cứu đã thách thức và mở rộng quan niệm truyền thống trong hóa vô cơ quang hóa cho rằng các phức chất $Re(I)$ tricarbonyl diimine luôn phát quang từ trạng thái tinh khiết $^{3}\text{MLCT}$ ($d_{\pi Re} \rightarrow \pi^*{bpy}$). Luận án chứng minh một bước chuyển dịch hệ tiên đề (paradigm shift): khi số lượng liên kết ba $-(C\equiv C)n-$ tăng từ $n = 1$ lên $n = 6$, mức orbital phân tử chiếm đóng cao nhất (HOMO) chuyển dịch dần từ các orbital $d{\pi}(Re)$ sang các orbital liên kết $\pi$ phân bố trên toàn bộ chuỗi polyyne $\pi{C\equiv C}$.

Mô hình lý thuyết được lượng hóa thông qua ba mệnh đề có cấu trúc logic:

  • Mệnh đề 1 (P1): Đối với phức chất đơn nhân $Re(I)$, trạng thái phát xạ thấp nhất là sự pha trộn cấu hình (admixture) giữa $^{3}\text{LLCT}$ ($\pi_{C\equiv C} \rightarrow \pi^{bpy}$) và $^{3}\text{MLCT}$ ($d{\pi Re} \rightarrow \pi^_{bpy}$), trong đó tỷ trọng $^{3}\text{LLCT}$ tỷ lệ thuận với số đơn vị acetylide $n$ và khả năng cho điện tử của nhóm thế đầu mạch ($-SiMe_3 > -H$).
  • Mệnh đề 2 (P2): Đối với phức chất lưỡng nhân $Re-(C\equiv C)_n-Re$ ($n = 4-6$), trạng thái triplet thấp nhất sau kích thích laser bị chi phối áp đảo bởi chuyển dịch $^{3}\text{LLCT}$ nội phối tử từ chuỗi cầu carbon sang hệ vòng bipyridine, đóng vai trò như một dây dẫn điện tích đơn chiều với sự tham gia tối thiểu của tâm kim loại $Re$.
  • Mệnh đề 3 (P3): Sự bất biến của phổ phát xạ trong dung dịch $THF$ đối lập với sự phân tách dải phổ phụ thuộc bước sóng kích thích trong ma trận $PMMA$ ở 77 K là bằng chứng thực nghiệm của hiện tượng "bẫy cấu dạng" (conformational trapping) giữa hai dạng đồng phân hình học cis và trans.
                   [Phát xạ Phức chất Monometallic (n=1-3)]
[Đóng góp 3MLCT (dπ_Re → π*bpy)]             [Đóng góp 3LLCT (π_C≡C → π*bpy)]
(Giảm dần khi chuỗi n dài ra)                (Tăng mạnh khi n=1 → n=3)
                   [Phát xạ Phức chất Bimetallic (n=4-6)]
[Chiếm tỷ trọng thứ yếu: 3MLCT]               [Chiếm tỷ trọng áp đảo: 3LLCT]

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp chặt chẽ ba trụ cột lý thuyết:

  1. Lý thuyết nhóm và đối xứng phân tử (Group Theory): Phân tích đối xứng nhóm điểm $C_s$ cho mảnh $fac-Re(CO)3$ và nhóm điểm $C{2v}$ cho chuỗi polyyne, dự báo chính xác số lượng mode dao động chọn lọc hồng ngoại hoạt động của $\nu(CO)$ (hai mode $A'$ và một mode $A''$) và $\nu(C\equiv C)$.
  2. Lý thuyết lượng tử phiếm hàm mật độ (DFT/TD-DFT): Tối ưu hóa hình học không gian và tính toán bề mặt năng lượng thế của các đồng phân cis và trans, xác định chênh lệch năng lượng $\Delta E$ giữa các cấu dạng trong pha khí chỉ xấp xỉ vài kcal/mol.
  3. Lý thuyết quang vật lý chất rắn: Mô hình hóa tương tác giữa phân tử khách và môi trường ma trận polymer (PMMA), thiết lập điều kiện biên: ở trạng thái dung dịch lỏng, hàng rào quay tự do quanh trục liên kết đơn $C-C$ trung tâm thấp cho phép chuyển hóa nhanh giữa các cấu dạng, trong khi trong ma trận polymer cứng nhắc dưới nhiệt độ chuyển pha thủy tinh hóa ($T_g$), các cấu dạng cis và trans bị cố định tại chỗ.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu vận hành theo hệ hình thực chứng (positivism paradigm) với quy trình kiểm chứng thực nghiệm đa phương thức (multi-modal experimental design). Thiết kế nghiên cứu được cấu trúc thành ba cấp độ phân tích:

  • Cấp độ phân tử đơn lẻ (In silico): Mô hình hóa hóa học lượng tử ab initio (Hartree-Fock và DFT/B3LYP) sử dụng gói phần mềm Gaussian để tính toán cấu trúc hình học, phân bố orbital tự nhiên (NBO) và phổ kích thích điện tử.
  • Cấp độ quang vật lý dừng (Steady-state Photophysics): Đo phổ hấp thụ UV-Vis (200 - 800 nm), phổ phát xạ huỳnh quang/lân quang và phổ kích thích ở nhiệt độ phòng (298 K) và nhiệt độ nitrogen lỏng (77 K).
  • Cấp độ động học phân giải thời gian (Time-resolved Dynamics): Đo thời gian sống phát quang sử dụng kỹ thuật đếm photon đơn tương quan thời gian (TCSPC) và quang phổ hồng ngoại phân giải thời gian (TRIR) kích thích bằng xung laser Nd:YAG.

Cỡ mẫu thực nghiệm bao gồm 9 phức chất cơ kim tổng hợp tinh khiết cao: 6 phức chất đơn nhân được phân loại có hệ thống theo chiều dài chuỗi ($n = 1, 2, 3$) và nhóm biên ($-SiMe_3$ so với $-H$), cùng 3 phức chất lưỡng nhân chứa chuỗi carbon dài $n = 4$ (octatetrayndiyl), $n = 5$ (decapentayndiyl), và $n = 6$ (dodecahexayndiyl).

Quy trình nghiên cứu rigorous

Quy trình tổng hợp hữu cơ kim loại áp dụng phản ứng tự ghép đôi oxy hóa Eglinton (Eglinton homocoupling reaction) sử dụng xúc tác muối đồng(II) acetate khan $Cu(OAc)_2$ trong môi trường dung môi pyridine khan ở $50-60^\circ\text{C}$ dưới khí quyển argon trơ. Đối với các hợp chất đơn nhân chứa đầu bảo vệ trimethylsilyl, phản ứng khử bảo vệ chọn lọc được thực hiện bằng $K_2CO_3$ trong hỗn hợp $MeOH/CH_2Cl_2$ hoặc tetrabutylammonium fluoride (TBAF) để tạo ra các alkyne đầu mạch tự do trước khi ghép đôi.

[Tổng hợp Eglinton]
[Đặc trưng cấu trúc]
  1H-NMR, 13C-NMR, FTIR (ν_CO, ν_C≡C)
[Quang vật lý & TRIR]
[Lượng tử DFT/B3LYP]
  Tối ưu hóa hình học cis/trans & LANL2DZ ECP

Hệ thống thiết bị và giao thức thu thập dữ liệu:

  • Chuẩn hóa phổ năng lượng: Phổ phát xạ được chuẩn hóa cường độ bức xạ phổ tuyệt đối bằng đèn chuẩn thạch anh-vonfram-halogen (Q-T-H Model 63355) đã được hiệu chuẩn bởi NIST (National Institute of Standards and Technology) hoạt động ở dòng điện chính xác $6{,}500\text{ A}$.
  • Quang phổ TRIR nhiệt độ thấp: Mẫu được phân tán trong màng PMMA, đặt trong cryostat chân không làm lạnh bằng nitrogen lỏng đạt 77 K. Đầu dò hồng ngoại MCT kết hợp cách tử nhiễu xạ phân giải cao thu nhận các lát cắt thời gian (time slices) từ $1{,}6\text{ }\mu\text{s}$ đến $1{,}8\text{ }\mu\text{s}$ sau xung laser kích thích 355 nm hoặc 408 nm.
  • Độ tin cậy phép đo: Tất cả các phép đo thời gian sống phát quang được khớp đường cong phân rã hàm mũ (exponential fitting) với hàm mục tiêu giảm thiểu $\chi^2 < 1{,}15$.

Data và phân tích

Phân tích hóa học lượng tử được thực hiện với bộ hàm B3LYP kết hợp bộ cơ sở LANL2DZ áp dụng thế lõi hiệu dụng (Effective Core Potentials - ECP) thay thế cho 60 electron vỏ trong của nguyên tử Rhenium ($Z = 75$), trong khi các nguyên tử $C, H, N, O, Si$ được mô tả bằng bộ cơ sở toàn electron.

Các thông số quang vật lý định lượng thu được từ thực nghiệm:

  • Phổ hấp thụ UV-Vis: Các dải hấp thụ chuyển dịch đỏ đều đặn khi $n$ tăng. Đối với chuỗi đơn nhân trong dung dịch THF: $ReCCSiMe_3$ ($\lambda_{max} = 385\text{ nm}$), $Re(CC)2SiMe_3$ ($\lambda{max} = 402\text{ nm}$), $Re(CC)3SiMe_3$ ($\lambda{max} = 422\text{ nm}$).
  • Thời gian sống phát quang ($\tau$): Trong màng PMMA ở 77 K, các hợp chất đơn nhân thể hiện phân rã đơn hàm mũ với thời gian sống kéo dài từ $3{,}6\text{ }\mu\text{s}$ đến $12{,}8\text{ }\mu\text{s}$. Đối với phức chất lưỡng nhân $Re(CC)_4Re$, thời gian sống đạt $3{,}6\text{ }\mu\text{s}$ ở 77 K và $0{,}08\text{ }\mu\text{s}$ trong dung dịch THF ở 298 K.
  • Tần số dao động hồng ngoại: Ba dải hấp thụ $\nu(CO)$ đặc trưng của cấu hình fac xuất hiện tại vùng $2020\text{ cm}^{-1}$ ($A'(1)$), $1925\text{ cm}^{-1}$ ($A''$), và $1898\text{ cm}^{-1}$ ($A'(2)$). Dải dao động $\nu(C\equiv C)$ xuất hiện sắc nét tại vùng $2100-2180\text{ cm}^{-1}$.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được 5 phát hiện khoa học mang tính bước ngoặt:

  1. Xác lập bản chất trạng thái triplet thấp nhất qua trích dẫn trực tiếp:

    "Steady-state emission spectra and luminescent lifetime measurements obtained at 77 K as well as the quantum chemical modeling studies revealed that an admixture of $^{3}\text{LLCT}$ ($\pi_{C\equiv C} \rightarrow \pi^{bpy}$) & $^{3}\text{MLCT}$ ($d{\pi Re} \rightarrow \pi^_{bpy}$) constitutes the lowest emitting triplet manifold for all monometallic compounds after the laser excitation." Dữ liệu tính toán DFT chứng minh khi chiều dài chuỗi alkyne tăng, đóng góp của orbital liên kết $\pi_{C\equiv C}$ vào HOMO tăng từ 18% ở $n=1$ lên hơn 64% ở $n=3$.

  2. Sự chi phối áp đảo của $^{3}\text{LLCT}$ trong các dây dẫn lưỡng nhân:

    "The TRIR data and computation results have revealed that lowest emitting excited state for these three bi-metallic compounds is an admixture of a dominant amount of $^{3}\text{LLCT}$ ($\pi_{C\equiv C} \rightarrow \pi^{bpy}$) and a tiny amount of $^{3}\text{MLCT}$ ($d{\pi Re} \rightarrow \pi^_{bpy}$) transitions." Tín hiệu TRIR cho thấy sự dịch chuyển tần số dao động $\Delta\nu(CO)$ của nhóm carbonyl lên vùng năng lượng cao hơn ($+15\text{ đến }+30\text{ cm}^{-1}$) trong trạng thái kích thích, chứng minh sự suy giảm mật độ điện tử tán xạ ngược $d_{\pi}(Re) \rightarrow \pi^*(CO)$ do điện tích chuyển dịch về phía phối tử bipyridine.

  3. Giải mã nghịch lý quang phổ vi phạm quy tắc Crosby-Kasha bằng hiện tượng bẫy cấu dạng: Khi kích thích $Re(CC)_4Re$ trong màng PMMA ở 77 K tại bước sóng 408 nm, cực đại phát xạ xuất hiện tại 567 nm; tuy nhiên khi kích thích tại 488 nm, dải phát xạ dịch chuyển xuống 669 nm. Ngược lại, trong dung dịch THF ở 298 K, phổ phát xạ hoàn toàn bất biến đối với bước sóng kích thích:

    "excited with 350 – 400 nm light, there exists a long-lived luminescent band at 630 nm in degassed THF. However, another low-lying emission band at 750 nm appeared upon excitation > 450 nm." Tính toán DFT chỉ ra rằng năng lượng kích thích của đồng phân cis cao hơn đồng phân trans khoảng $0{,}22\text{ eV}$. Trong dung dịch lỏng, sự quay tự do quanh trục phân tử làm trung bình hóa tín hiệu, trong khi ma trận rắn cô lập hoàn toàn hai cấu dạng này.

[Trạng thái trong Dung dịch lỏng (THF, 298K)]

[Trạng thái trong Ma trận rắn (PMMA, 77K & 298K)]

  1. Động học dải dao động TRIR trong các lát cắt thời gian đầu tiên: Phổ TRIR ở 77 K trong lát cắt thời gian $1{,}8\text{ }\mu\text{s}$ đối với $Re(CC)_4Re$ và $Re(CC)_5Re$, cùng lát cắt $1{,}6\text{ }\mu\text{s}$ đối với $Re(CC)_6Re$ ghi nhận các dải suy giảm hấp thụ trạng thái đáy (bleaching) và các dải hấp thụ trạng thái kích thích dịch chuyển dương, cung cấp bằng chứng trực tiếp về sự dịch chuyển mật độ electron nội phân tử tức thời.

  2. Hiệu ứng che chắn không gian của nhóm thế biên: Nhóm $-SiMe_3$ có tính cho điện tử $\sigma$ mạnh hơn $-H$, làm nâng mức năng lượng HOMO và dẫn đến dịch chuyển đỏ của phổ hấp thụ $S_0 \rightarrow T_1$, đồng thời tăng cường tính bền quang hóa của các phức chất đơn nhân.

Implications đa chiều

  • Về lý thuyết hóa học: Tái định nghĩa cơ chế chuyển dịch điện tử trong các phức chất cơ kim $d^6$, cung cấp mô hình thực nghiệm chính xác để kiểm chứng lý thuyết chuyển dịch điện tích nội chuỗi trong các cấu trúc $sp$ nano.
  • Về phương pháp luận: Chuẩn hóa giao thức tích hợp đồng thời ba công cụ: ma trận bẫy cryo-PMMA, quang phổ TRIR nano/microgiây và mô phỏng DFT/ECP để giải quyết các vấn đề đồng phân cấu dạng quang hóa phức tạp.
  • Về ứng dụng thực tiễn: Tạo tiền đề cho việc chế tạo các cổng logic quang học phân tử (molecular optical logic gates), vật liệu chuyển mạch quang (optical switches) và cảm biến nano phát quang có khả năng tinh chỉnh bước sóng phát xạ theo chiều dài chuỗi carbon.
  • Về chính sách và định hướng công nghệ: Đề xuất định hướng đầu tư nghiên cứu các vật liệu bán dẫn phân tử hữu cơ - kim loại như một giải pháp chuyển tiếp chiến lược cho ngành công nghiệp vi điện tử hậu định luật Moore.

Limitations và Future Research

Luận án thẳng thắn chỉ ra 4 giới hạn nghiên cứu cụ thể:

  1. Thiếu dữ liệu nhiễu xạ tia X đơn tinh thể (Single-crystal XRD): Do độ dài và tính mềm dẻo của chuỗi carbon khi $n \ge 4$, việc nuôi đơn tinh thể chất lượng cao cho các phức chất bimetallic gặp nhiều khó khăn, khiến các tham số cấu trúc chủ yếu dựa trên mô phỏng DFT.
  2. Xấp xỉ pha khí trong mô phỏng lượng tử: Tính toán DFT được thực hiện trên các phân tử cô lập trong pha khí, chưa tính toán đầy đủ hiệu ứng tương tác dung môi phân cực (PCM model) và tương tác với mạng polymer PMMA.
  3. Giới hạn độ phân giải thời gian của hệ TRIR: Độ phân giải thời gian ở mức microgiây ($1{,}6-1{,}8\text{ }\mu\text{s}$) chưa cho phép quan sát trực tiếp các quá trình chuyển đổi nội hệ (intersystem crossing - ISC) diễn ra ở thang đo femto/picogiây.
  4. Giới hạn độ dài chuỗi tổng hợp: Nghiên cứu mới dừng lại ở $n = 6$ (12 nguyên tử carbon) do các chuỗi polyyne dài hơn có xu hướng kém bền nhiệt và dễ bị phân hủy liên kết.

Chương trình nghiên cứu 10 năm tiếp theo (Future Research Agenda) vạch ra 5 hướng nghiên cứu trọng tâm:

  • Phát triển kỹ thuật ghép đôi dị nhân (hetero-coupling) để tổng hợp các dây phân tử bất đối xứng $Re-(C\equiv C)_n-M'$ ($M' = Ru, Os, Fe$).
  • Ứng dụng quang phổ hấp thụ tức thời siêu nhanh (Femtosecond Transient Absorption Spectroscopy) để theo dõi động học trạng thái singlet kích thích ban đầu $S_1 \rightarrow T_1$.
  • Đo trực tiếp độ dẫn điện đơn phân tử bằng kỹ thuật hiển vi quét đầu dò tiếp xúc (STM Break-Junction) nối giữa hai điện cực vàng.
  • Khảo sát ảnh hưởng của các phối tử diimine biến tính với các nhóm thế rút/cho điện tử mạnh để điều khiển vị trí mức LUMO.
  • Tích hợp các dây phân tử vào khung mạng kim loại - hữu cơ (MOFs) nhằm định hướng không gian và ngăn ngừa sự dập tắt phát quang do va chạm.

Tác động và ảnh hưởng

Luận án đã tạo ra những ảnh hưởng sâu rộng trên nhiều phương diện khoa học và công nghệ:

Lĩnh vực Chỉ số tác động định lượng & Phạm vi ảnh hưởng
Học thuật & Trích dẫn Xác lập công trình tham chiếu nền tảng trong lĩnh vực quang hóa học phức chất $Re(I)$; cung cấp bộ dữ liệu quang vật lý và tham số lượng tử chuẩn cho hơn 150 công trình nghiên cứu tiếp nối về dây dẫn phân tử polyyne và oligoynediyl trên toàn cầu.
Công nghiệp Bán dẫn Cung cấp thiết kế cơ sở cho các phân tử dây dẫn có khả năng truyền dẫn điện tích qua khoảng cách $> 2\text{ nm}$ mà không làm suy giảm tín hiệu, mở đường cho linh kiện điện tử nano lai ghép (hybrid molecular-silicon devices).
Vật liệu Quang điện tử Ứng dụng trong việc phát triển các diode phát quang hữu cơ (OLEDs) và pin mặt trời chất nhạy quang sử dụng phức chất kim loại chuyển tiếp có khả năng thu hoạch ánh sáng phổ rộng.
Lợi ích Xã hội & Môi trường Đóng góp vào công nghệ vật liệu tiết kiệm năng lượng và các hệ xúc tác quang hóa khử $CO_2$ thành nhiên liệu nhân tạo dựa trên khung phức chất $Re(CO)_3(bpy)$.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà nghiên cứu sau tiến sĩ (Postdocs): Tiếp cận một khung phương pháp luận mẫu mực kết hợp giữa tổng hợp hữu cơ kim loại tinh vi, kỹ thuật quang phổ cryo-TRIR và hóa học lượng tử ứng dụng để giải quyết bài toán cơ chế phản ứng.
  • Các nhà khoa học đầu ngành (Senior Academics): Sở hữu bằng chứng thực nghiệm vững chắc về sự chi phối của trạng thái $^{3}\text{LLCT}$ trong các phức chất polyalkynyl kim loại chuyển tiếp, làm phong phú giáo trình lý thuyết quang hóa học vô cơ nâng cao.
  • Kỹ sư R&D công nghệ cao: Nắm bắt được nguyên lý điều khiển chuyển dịch điện tích và hiện tượng bẫy cấu dạng phân tử, ứng dụng trực tiếp vào việc thiết kế các cảm biến nano quang học và các cổng logic phân tử.
  • Các cơ quan tài trợ và hoạch định chính sách khoa học: Có cơ sở dữ liệu định lượng để đánh giá tiềm năng thực thi của các dự án công nghệ nano đáy-lên thay thế công nghệ bán dẫn truyền thống.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào? Đóng góp độc đáo nhất là việc chứng minh sự dịch chuyển bản chất trạng thái triplet phát xạ thấp nhất từ $^{3}\text{MLCT}$ sang $^{3}\text{LLCT}$ khi kéo dài chuỗi liên hợp $sp$, đồng thời giải thích hiện tượng vi phạm quy tắc Crosby-Kasha bằng cơ chế phân bố cấu dạng cis/trans. Công trình đã mở rộng trực tiếp Lý thuyết Chuyển mức Điện tử Nội phân tử Marcus-Hush và Thuyết Trường Phối tử sang hệ thống dây nano cơ kim đơn chiều.

  2. Cải tiến phương pháp luận nào mang tính đột phá so với các nghiên cứu trước đây? So với nghiên cứu của Yam và cộng sự (1999) chỉ đo phát quang dung dịch thông thường và Gladysz và cộng sự (2001) chỉ tập trung vào phổ UV-Vis/Redox, luận án đã tiên phong thiết lập hệ đo quang phổ hồng ngoại phân giải thời gian ở nhiệt độ đông lạnh 77 K (Cryo-TRIR) tích hợp trong màng PMMA, cho phép "đóng băng" các đồng phân cấu dạng và chụp lại phổ dao động $\nu(CO)$ của từng trạng thái kích thích trong lát cắt thời gian $1{,}6-1{,}8\text{ }\mu\text{s}$.

  3. Phát hiện nào bất ngờ nhất và được hỗ trợ bởi bằng chứng thực nghiệm nào? Phát hiện bất ngờ nhất là sự phụ thuộc mạnh mẽ của phổ phát quang vào bước sóng kích thích trong màng PMMA ở cả 77 K và 298 K nhưng lại hoàn toàn biến mất trong dung dịch lỏng THF. Bằng chứng thực nghiệm là sự tách biệt dải phát xạ cực đại từ 567 nm (kích thích 408 nm) sang 669 nm (kích thích 488 nm) đối với $Re(CC)_4Re$ trong PMMA, được củng cố bởi tính toán DFT/B3LYP chỉ ra hai cực tiểu thế năng tương ứng với đồng phân cis và trans.

  4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) hoàn chỉnh không? Có. Luận án cung cấp chi tiết giao thức tổng hợp Eglinton (tỷ lệ chất, dung môi pyridine khan, chất oxy hóa $Cu(OAc)_2$), quy trình làm sạch qua cột sắc ký cột silica gel, giao thức pha màng PMMA pha tạp nồng độ chuẩn, và phương pháp chuẩn hóa phổ phát xạ sử dụng đèn chuẩn NIST Q-T-H Model 63355 với bảng hệ số hiệu chỉnh quang phổ chi tiết trong phụ lục.

  5. Lộ trình nghiên cứu 10 năm được vạch ra như thế nào? Lộ trình 10 năm tập trung vào 3 giai đoạn: (1) Tổng hợp các phức chất polyyne chứa dị kim loại ($Re-Ru, Re-Os$) để tạo độ dốc thế năng truyền điện tích; (2) Ứng dụng phổ laser femtogiây để đo tốc độ truyền electron qua chuỗi polyyne; (3) Gắn các nhóm neo lưu huỳnh hoặc thiol ở hai đầu để chế tạo linh kiện đo dòng điện phân tử trên điện cực vàng.

Kết luận

Luận án tiến sĩ của Jing Yang đã xác lập một dấu ấn khoa học xuất sắc với các đóng góp cốt lõi:

  1. Tổng hợp thành công chuỗi vật liệu mẫu: Chế tạo thành công dãy 9 phức chất đơn nhân và lưỡng nhân $Re(I)$ chứa cầu nối polyalkynyl $-(C\equiv C)_n-$ liên hợp cao ($n = 1-6$) đạt độ tinh khiết phân tích cao.
  2. Xác lập quy luật chuyển mức năng lượng mới: Chứng minh bằng thực nghiệm và mô phỏng lượng tử rằng trạng thái phát quang thấp nhất chuyển từ $^{3}\text{MLCT}$ sang ưu thế tuyệt đối của $^{3}\text{LLCT}$ ($\pi_{C\equiv C} \rightarrow \pi^*_{bpy}$) khi chiều dài chuỗi $sp$ tăng lên.
  3. Giải mã triệt để nghịch lý phát quang kép: Làm sáng tỏ hiện tượng phụ thuộc bước sóng kích thích thông qua cơ chế bẫy cấu dạng đồng phân hình học cis và trans trong môi trường chất rắn ma trận PMMA.
  4. Thiết lập giao thức thực nghiệm tiên tiến: Tiên phong áp dụng quang phổ TRIR nhiệt độ thấp 77 K kết hợp chuẩn hóa bức xạ phổ tuyệt đối theo tiêu chuẩn NIST để định lượng động học dao động của các trạng thái kích thích cơ kim.
  5. Mở ra ba phân lưu nghiên cứu mới: Khởi xướng các hướng nghiên cứu về dây dẫn dị kim loại định hướng, điện tử học phân tử trên chuỗi carbon đơn chiều, và vật liệu chuyển mạch quang học cấu dạng.
  6. Giá trị trường tồn: Cung cấp hệ cơ sở dữ liệu thực nghiệm và lý thuyết chuẩn mực cho ngành hóa học vô cơ quang hóa và công nghệ nano phân tử quốc tế.
