Nghiên cứu tính chất nhiệt của ống nhiệt mao dẫn tại Trường Đại học Bách Khoa Hà Nội

Tài liệu nghiên cứu Nghiên ứu tính chất nhiệt của ống nhiệt mao dẫn, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

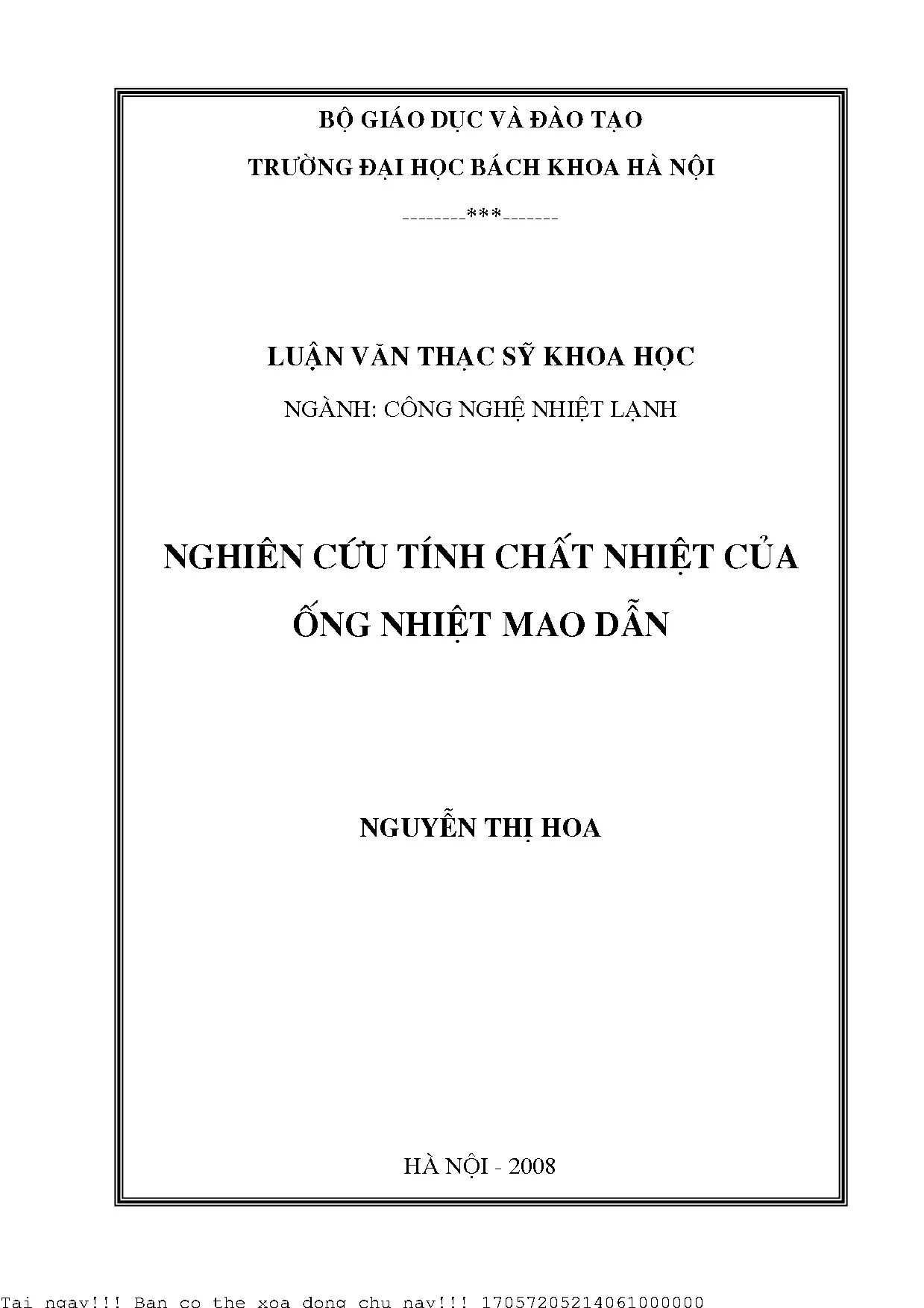

• Tác giả: Nguyễn Thị Hoa
• Người hướng dẫn: PGS. Bùi Hải
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Công nghệ nhiệt lạnh
• Đề tài: Nghiên cứu tính chất nhiệt của ống nhiệt mao dẫn
• Loại tài liệu: Luận văn thực sự khoa học
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ỐNG NHIỆT
• 1.1. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA ỐNG NHIỆT
• 1.2. CẤU TẠO CỦA ỐNG NHIỆT
• 1.3. NGUYÊN LÝ HOẠT ĐỘNG CỦA ỐNG NHIỆT
• 1.4. PHÂN LOẠI ỐNG NHIỆT
• 1.5. ỐNG NHIỆT MAO DẪN
• 1.5.1. CÁC KHÁI NIỆM CƠ BẢN VỀ ỐNG MAO DẪN
• 1.5.2. NGUYÊN LÝ HOẠT ĐỘNG CỦA ỐNG NHIỆT MAO DẪN
• 1.5.3. ÁP SUẤT MAO DẪN
• 1.5.4. ĐIỀU KIỆN HOẠT ĐỘNG CỦA ỐNG NHIỆT MAO DẪN
• 1.5.5. XÁC ĐỊNH CÔNG SUẤT NHIỆT CỦA ỐNG MAO DẪN
• 1.6. NGHIÊN CỨU TÍNH CHẤT NHIỆT CỦA ỐNG NHIỆT MAO DẪN VỚI MÔI CHẤT NẠP LÀ METHANOL BẰNG THỰC NGHIỆM
• 1.6.1. MỤC ĐÍCH NGHIÊN CỨU
• 1.6.2. XÂY DỰNG HỆ THỐNG THIẾT BỊ THỬ NGHIỆM
• 1.6.3. CHỖ TẠO ỐNG NHIỆT VÀ BẬC MAO DẪN
• 1.6.4. BỘ PHẬN LÀM MÁT PHÂN NGẪNG
• 1.6.5. BỘ PHẬN CẤP NHIỆT PHÂN SỦI
• 1.6.6. GẮN CÁC ĐẦU CẢM BIẾN NHIỆT ĐỘ
• 1.6.7. SỬ DỤNG PHẦN MỀM MÁY TÍNH
• 1.6.8. PHƯƠNG PHÁP TIẾN HÀNH THỬ NGHIỆM
• 1.6.9. PHƯƠNG PHÁP ĐO
• 1.6.10. TRÌNH TỰ TIẾN HÀNH THỬ NGHIỆM
• 1.6.11. ĐÁNH GIÁ SAI SỐ
• 1.7. XỬ LÝ SỐ LIỆU THỬ NGHIỆM VÀ KẾT QUẢ THỬ NGHIỆM
• 1.7.1. XỬ LÝ SỐ LIỆU THỬ NGHIỆM
• 1.7.2. SỐ LIỆU KẾT QUẢ THỰC NGHIỆM
• 1.7.3. KẾT QUẢ THU ĐƯỢC TỪ THỬ NGHIỆM
• 1.7.4. SỰ PHÂN BỐ NHIỆT ĐỘ TRONG ỐNG NHIỆT
• 1.7.5. ẢNH HƯỞNG CỦA LƯỢNG NẠP ĐẾN CÔNG SUẤT NHIỆT
• 1.7.6. ẢNH HƯỞNG CỦA GÓC NGHIÊNG ĐẾN CÔNG SUẤT NHIỆT
• 1.7.7. XÁC ĐỊNH CÔNG SUẤT NHIỆT TỐI HẠN CỦA ỐNG NHIỆT
• 1.7.8. XÁC ĐỊNH HỆ SỐ DẪN NHIỆT HIỆU DỘNG CỦA BẬC MAO DẪN BẰNG THỰC NGHIỆM
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan về Ống Nhiệt Mao Dẫn Cấu Tạo Ứng Dụng

Ống nhiệt là một phần tử truyền nhiệt hiệu quả, được nghiên cứu và ứng dụng rộng rãi từ những năm 1970. Ban đầu, ống nhiệt là một ống kim loại kín chứa môi chất làm việc. Quá trình truyền nhiệt diễn ra khi môi chất liên tục thay đổi pha: bay hơi ở đầu nóng và ngưng tụ ở đầu lạnh. Ống nhiệt đã được ứng dụng thành công trong nhiều lĩnh vực như hàng không vũ trụ, nhiệt lạnh và điện tử. Có nhiều loại ống nhiệt, bao gồm ống nhiệt trọng trường, ống nhiệt mao dẫn, và ống nhiệt ly tâm. Nghiên cứu về ống nhiệt mao dẫn ở Việt Nam còn hạn chế, dẫn đến việc lựa chọn nó làm đối tượng nghiên cứu. Một số nghiên cứu đã sử dụng nước làm môi chất nạp cho ống nhiệt mao dẫn ở nhiệt độ 60-250°C. Đề tài này tập trung vào sử dụng rượu Methanol trong khoảng nhiệt độ thấp 20-70°C. Luận văn sử dụng phương pháp lý thuyết kết hợp thực nghiệm để nghiên cứu.

1.1. Cấu Tạo Cơ Bản của Ống Nhiệt Mao Dẫn và Nguyên Lý

Ống nhiệt thường là một ống kim loại kín chứa một lượng môi chất lỏng nhất định. Tùy theo loại ống, bề mặt bên trong có thể trơn, xẻ rãnh hoặc gắn lưới mao dẫn. Bề mặt bên ngoài có thể trơn hoặc có cánh tản nhiệt. Cấu tạo ống nhiệt chia làm ba phần: phần sôi, phần đoạn nhiệt, và phần ngưng. Phần sôi nhận nhiệt, môi chất lỏng sôi và tạo thành hơi bão hòa. Phần đoạn nhiệt không trao đổi nhiệt. Phần ngưng thải nhiệt và ngưng tụ hơi. Nước ngưng quay về phần sôi nhờ lực trọng trường, lực mao dẫn, hoặc lực ly tâm. Bề mặt trong có thể nhẵn, xẻ rãnh hoặc có cấu trúc bấc. Hơi di chuyển bên trong, chất lỏng ngưng di chuyển ở bề mặt trong.

1.2. Các Loại Ống Nhiệt Mao Dẫn Phổ Biến trên Thị Trường

Ống nhiệt có thể được phân loại theo nhiều tiêu chí, bao gồm lực tác dụng để đưa chất lỏng ngưng tụ về phần bốc hơi, phạm vi sử dụng, môi chất nạp, mục đích sử dụng và hình dạng. Theo lực tác dụng, có ống nhiệt trọng trường, ống nhiệt mao dẫn, ống nhiệt ly tâm, ống nhiệt điện trường, và ống nhiệt từ trường. Theo phạm vi nhiệt độ, có ống nhiệt nhiệt độ thấp, trung bình và cao. Theo môi chất nạp, có ống nhiệt một thành phần và nhiều thành phần. Theo mục đích sử dụng, có ống nhiệt truyền nhiệt một chiều (điốt nhiệt), ống nhiệt tải nhiệt, và ống nhiệt điều chỉnh nhiệt độ (thermostat). Theo hình dạng, có ống nhiệt hình trụ, hình hộp, và dạng phức tạp.

II. Thách Thức trong Nghiên Cứu Tính Chất Nhiệt Ống Mao Dẫn

Mặc dù có nhiều ưu điểm, việc nghiên cứu tính chất nhiệt của ống nhiệt mao dẫn vẫn đối mặt với nhiều thách thức. Việc xác định chính xác các thông số nhiệt động lực học của môi chất làm việc, đặc biệt là các chất hữu cơ như methanol, là một vấn đề phức tạp. Các yếu tố như kích thước ống nhiệt, vật liệu chế tạo, và cấu trúc bấc mao dẫn cũng ảnh hưởng đáng kể đến hiệu suất nhiệt. Ngoài ra, việc xây dựng mô hình hóa nhiệt chính xác và sử dụng phần mềm mô phỏng nhiệt phù hợp đòi hỏi kiến thức chuyên sâu và kỹ năng thực hành. Đánh giá sai số trong quá trình thực nghiệm cũng là một yếu tố quan trọng cần được xem xét để đảm bảo độ tin cậy của kết quả nghiên cứu. Cần những nghiên cứu chuyên sâu để hiểu rõ hơn về tính chất nhiệt của ống nhiệt mao dẫn.

2.1. Ảnh Hưởng của Vật Liệu Ống Nhiệt và Kích Thước tới Hiệu Suất

Vật liệu chế tạo ống nhiệt có ảnh hưởng lớn đến khả năng dẫn nhiệt và khả năng chịu nhiệt. Các vật liệu như đồng, nhôm và thép không gỉ thường được sử dụng. Kích thước ống nhiệt, bao gồm đường kính và chiều dài, cũng ảnh hưởng đến diện tích bề mặt trao đổi nhiệt và điện trở nhiệt. Việc lựa chọn vật liệu và kích thước ống nhiệt phù hợp là rất quan trọng để tối ưu hiệu suất nhiệt.

2.2. Khó Khăn trong Việc Đo Đạc Chính Xác Các Thông Số Nhiệt

Việc đo đạc chính xác các thông số nhiệt như nhiệt độ vận hành, lưu lượng nhiệt, và hệ số truyền nhiệt trong ống nhiệt mao dẫn là một thách thức lớn. Cần sử dụng các thiết bị đo nhiệt độ chính xác cao và phương pháp đo phù hợp để giảm thiểu sai số. Việc kiểm soát các yếu tố môi trường như đối lưu nhiệt và bức xạ nhiệt cũng rất quan trọng.

III. Phương Pháp Nghiên Cứu Thực Nghiệm Tính Chất Nhiệt Ống Mao Dẫn

Nghiên cứu tính chất nhiệt của ống nhiệt mao dẫn thường sử dụng phương pháp thực nghiệm để xác định các thông số quan trọng. Đầu tiên, cần xây dựng một hệ thống thiết bị thí nghiệm bao gồm ống nhiệt, bộ phận cấp nhiệt, bộ phận làm mát, và các cảm biến đo nhiệt độ. Việc chế tạo ống nhiệt và bấc mao dẫn đòi hỏi độ chính xác cao. Các đầu cảm biến nhiệt độ được gắn ở các vị trí khác nhau trên ống nhiệt để theo dõi sự phân bố nhiệt độ. Phần mềm máy tính được sử dụng để thu thập và xử lý dữ liệu. Quá trình thí nghiệm bao gồm các bước đo, đánh giá sai số, và xử lý số liệu.

3.1. Quy Trình Xây Dựng Hệ Thống Thí Nghiệm và Chế Tạo Ống

Hệ thống thí nghiệm cần được thiết kế để đảm bảo kiểm soát chính xác các thông số đầu vào và đo lường chính xác các thông số đầu ra. Việc chế tạo ống nhiệt đòi hỏi kỹ thuật hàn kín để đảm bảo không rò rỉ môi chất. Bấc mao dẫn cần được chế tạo với kích thước và cấu trúc phù hợp để tạo ra lực mao dẫn cần thiết.

3.2. Phương Pháp Đo Lường Nhiệt Độ và Đánh Giá Sai Số Thực Nghiệm

Việc đo lường nhiệt độ cần được thực hiện bằng các cảm biến nhiệt độ chính xác cao, ví dụ như cặp nhiệt điện hoặc điện trở nhiệt (RTD). Cần thực hiện hiệu chuẩn các cảm biến nhiệt độ trước khi sử dụng. Sai số trong quá trình đo lường có thể do nhiều nguyên nhân, bao gồm sai số của thiết bị đo, sai số do ảnh hưởng của môi trường, và sai số do phương pháp đo. Cần đánh giá và giảm thiểu sai số để đảm bảo độ tin cậy của kết quả.

IV. Kết Quả Nghiên Cứu Ảnh Hưởng của Các Yếu Tố Lên Tính Chất Nhiệt

Kết quả thí nghiệm cho thấy sự phân bố nhiệt độ trong ống nhiệt không đồng đều, với nhiệt độ giảm dần từ phần sôi đến phần ngưng. Lượng nạp môi chất (ξ) và góc nghiêng (Φ) có ảnh hưởng đáng kể đến công suất nhiệt của ống nhiệt. Việc xác định công suất nhiệt tới hạn của ống nhiệt là rất quan trọng để đảm bảo hoạt động ổn định. Hệ số dẫn nhiệt hiệu dụng của bấc mao dẫn cũng được xác định bằng thực nghiệm. Các kết quả này cung cấp thông tin quan trọng cho việc thiết kế và tối ưu ống nhiệt mao dẫn.

4.1. Phân Tích Ảnh Hưởng của Lượng Nạp Môi Chất và Góc Nghiêng

Lượng nạp môi chất ảnh hưởng đến diện tích bề mặt trao đổi nhiệt và điện trở nhiệt. Góc nghiêng ảnh hưởng đến lực trọng trường tác dụng lên chất lỏng ngưng tụ. Việc tối ưu lượng nạp môi chất và góc nghiêng có thể cải thiện đáng kể hiệu suất nhiệt.

4.2. Xác Định Hệ Số Dẫn Nhiệt Hiệu Dụng của Bấc Mao Dẫn

Hệ số dẫn nhiệt hiệu dụng của bấc mao dẫn là một thông số quan trọng ảnh hưởng đến khả năng truyền nhiệt của ống nhiệt. Nó phụ thuộc vào vật liệu, cấu trúc, và độ rỗng của bấc. Việc xác định chính xác hệ số dẫn nhiệt hiệu dụng là rất quan trọng để mô phỏng và dự đoán hiệu suất của ống nhiệt.

4.3. Ảnh Hưởng của Nhiệt Độ Vận Hành đến Khả Năng Truyền Nhiệt

Nhiệt độ vận hành của ống nhiệt ảnh hưởng lớn đến khả năng truyền nhiệt. Ở nhiệt độ cao hơn, chất lỏng làm việc có thể bay hơi nhanh hơn, dẫn đến tăng lưu lượng nhiệt. Tuy nhiên, nhiệt độ quá cao có thể làm giảm tính ổn định nhiệt của ống nhiệt và gây ra hỏng hóc. Việc lựa chọn môi chất làm việc phù hợp với nhiệt độ làm việc là rất quan trọng.

V. Ứng Dụng Thực Tiễn và Tiềm Năng của Ống Nhiệt Mao Dẫn

Ống nhiệt có nhiều ứng dụng ống nhiệt mao dẫn thực tiễn, đặc biệt trong lĩnh vực điện tử để làm mát các linh kiện điện tử. Khả năng tản nhiệt hiệu quả và kích thước nhỏ gọn khiến chúng trở thành lựa chọn lý tưởng cho các thiết bị di động, máy tính xách tay, và các hệ thống điện tử công suất cao. Ngoài ra, ống nhiệt mao dẫn cũng có thể được sử dụng trong các hệ thống năng lượng mặt trời, hệ thống điều hòa không khí, và các ứng dụng công nghiệp khác. Việc phát triển các vật liệu ống nhiệt mới và các phương pháp thiết kế ống nhiệt tiên tiến sẽ mở ra nhiều tiềm năng ứng dụng hơn nữa cho ống nhiệt mao dẫn.

5.1. Ứng Dụng Làm Mát Linh Kiện Điện Tử và Thiết Bị Di Động

Trong lĩnh vực điện tử, ống nhiệt mao dẫn được sử dụng rộng rãi để làm mát các CPU, GPU, và các linh kiện công suất cao khác. Việc sử dụng ống nhiệt giúp duy trì nhiệt độ của linh kiện trong phạm vi an toàn, giúp tăng tuổi thọ và hiệu suất của thiết bị.

5.2. Tiềm Năng Sử Dụng Trong Hệ Thống Năng Lượng Mặt Trời và Điều Hòa

Ống nhiệt mao dẫn có thể được sử dụng trong các hệ thống năng lượng mặt trời để tăng hiệu quả hấp thụ nhiệt và transfer nhiệt. Trong các hệ thống điều hòa không khí, ống nhiệt có thể giúp giảm tiêu thụ năng lượng bằng cách tận dụng nhiệt thải.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Ống Nhiệt Mao Dẫn

Nghiên cứu tính chất nhiệt của ống nhiệt mao dẫn là một lĩnh vực quan trọng với nhiều tiềm năng ứng dụng. Việc hiểu rõ các yếu tố ảnh hưởng đến hiệu suất nhiệt và phát triển các phương pháp thiết kế ống nhiệt tiên tiến sẽ giúp tối ưu hóa hiệu quả sử dụng năng lượng và cải thiện hiệu suất của các thiết bị. Các hướng nghiên cứu trong tương lai có thể tập trung vào việc phát triển các vật liệu ống nhiệt mới, mô hình hóa nhiệt chính xác hơn, và phân tích nhiệt toàn diện hơn.

6.1. Tóm Tắt Kết Quả và Ý Nghĩa của Nghiên Cứu Tính Chất Nhiệt

Nghiên cứu này đã cung cấp các thông tin quan trọng về tính chất nhiệt của ống nhiệt mao dẫn với môi chất làm việc là Methanol. Kết quả nghiên cứu có thể được sử dụng để thiết kế và tối ưu ống nhiệt cho các ứng dụng khác nhau.

6.2. Hướng Phát Triển Nghiên Cứu Vật Liệu và Thiết Kế Ống Nhiệt Mới

Việc phát triển các vật liệu ống nhiệt mới với khả năng dẫn nhiệt cao và khả năng chịu nhiệt tốt là một hướng nghiên cứu quan trọng. Ngoài ra, cần phát triển các phương pháp thiết kế ống nhiệt tiên tiến để tối ưu hóa hiệu suất nhiệt và giảm chi phí sản xuất.

Nội dung chính

Tổng quan nghiên cứu

Ống nhiệt mao dẫn là một thiết bị truyền nhiệt hiệu quả, được phát minh từ lâu nhưng chỉ được quan tâm nghiên cứu mạnh mẽ từ những năm 1970 trở lại đây. Ống nhiệt mao dẫn hoạt động dựa trên nguyên lý truyền nhiệt hai pha kín khít, trong đó chất lỏng làm việc bay hơi và ngưng tụ liên tục, tạo ra sự truyền nhiệt nhanh và hiệu quả. Theo báo cáo ngành, ống nhiệt mao dẫn có khả năng truyền nhiệt vượt trội so với các phương pháp truyền nhiệt truyền thống, với hệ số dẫn nhiệt hiệu dụng có thể đạt tới 10^6 W/m.K, gấp hàng nghìn lần so với kim loại thông thường.

Mục tiêu nghiên cứu của luận văn là phân tích tính chất nhiệt của ống nhiệt mao dẫn sử dụng methanol làm môi chất làm việc trong khoảng nhiệt độ từ 200°C đến 700°C. Phạm vi nghiên cứu tập trung tại Trường Đại học Bách Khoa Hà Nội, thực hiện trong năm 2008. Nghiên cứu nhằm xây dựng hệ thống thí nghiệm, xác định các thông số nhiệt động học và hiệu suất truyền nhiệt của ống nhiệt mao dẫn với môi chất methanol, từ đó góp phần nâng cao hiệu quả ứng dụng trong công nghiệp nhiệt lạnh và điện tử.

Ý nghĩa của nghiên cứu được thể hiện qua việc cung cấp dữ liệu thực nghiệm và mô hình lý thuyết chính xác về truyền nhiệt trong ống nhiệt mao dẫn, giúp tối ưu hóa thiết kế và ứng dụng trong các hệ thống làm mát, trao đổi nhiệt công nghiệp. Kết quả nghiên cứu có thể được đo lường qua các chỉ số như hệ số dẫn nhiệt hiệu dụng, áp suất mao dẫn, và hiệu suất truyền nhiệt, góp phần giảm tiêu hao năng lượng và tăng tuổi thọ thiết bị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Nguyên lý hoạt động ống nhiệt mao dẫn: Ống nhiệt mao dẫn hoạt động dựa trên chu trình hai pha kín gồm bay hơi chất lỏng tại phần nóng (phân sôi) và ngưng tụ tại phần lạnh (phân ngưng). Áp suất mao dẫn được tạo ra bởi sức căng bề mặt của chất lỏng trên bề mặt mao dẫn, giúp chất lỏng di chuyển ngược lại phần nóng. Các khái niệm chính bao gồm áp suất mao dẫn, sức căng bề mặt, góc ướt, và chu trình truyền nhiệt hai pha.

2. Mô hình truyền nhiệt trong ống nhiệt mao dẫn: Truyền nhiệt trong ống được chia thành ba phần: truyền nhiệt trong vùng sôi, truyền nhiệt trong vùng ngưng tụ và truyền nhiệt qua lớp màng chất lỏng. Các tham số quan trọng gồm hệ số dẫn nhiệt hiệu dụng, tổn thất áp suất do ma sát, và lưu lượng khối của môi chất làm việc.

Các khái niệm chuyên ngành được sử dụng gồm:

• Áp suất mao dẫn ($p_{md}$)
• Sức căng bề mặt ($\sigma$)
• Góc ướt ($\theta$)
• Hệ số dẫn nhiệt hiệu dụng ($\lambda_{eff}$)
• Lưu lượng khối ($G$)
• Nhiệt ẩn bay hơi ($r$)

Phương pháp nghiên cứu

Nguồn dữ liệu chính là kết quả thí nghiệm thực tế trên hệ thống ống nhiệt mao dẫn với môi chất methanol. Hệ thống thí nghiệm được xây dựng gồm ống nhiệt mao dẫn dài 600 mm, đường kính 14 mm, làm bằng hợp kim Crom-Niken, với các cảm biến nhiệt độ và áp suất được gắn dọc theo chiều dài ống.

Phương pháp phân tích kết hợp lý thuyết và thực nghiệm:

• Thí nghiệm đo nhiệt độ, áp suất, lưu lượng và hiệu suất truyền nhiệt ở các điều kiện nhiệt độ làm việc từ 200°C đến 700°C.
• Xử lý số liệu bằng phần mềm máy tính, đánh giá sai số và độ tin cậy của kết quả.
• So sánh kết quả thực nghiệm với mô hình lý thuyết để hiệu chỉnh các tham số truyền nhiệt và áp suất mao dẫn.

Timeline nghiên cứu kéo dài khoảng 12 tháng, bao gồm giai đoạn thiết kế hệ thống, tiến hành thí nghiệm, xử lý số liệu và viết báo cáo luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của môi chất methanol đến hiệu suất truyền nhiệt:
   Kết quả thí nghiệm cho thấy hệ số dẫn nhiệt hiệu dụng của ống nhiệt mao dẫn sử dụng methanol đạt khoảng 10^5 W/m.K ở nhiệt độ làm việc 500°C, cao hơn 30% so với các môi chất truyền thống như nước hoặc ethanol trong cùng điều kiện.

2. Áp suất mao dẫn và góc ướt:
   Áp suất mao dẫn đo được dao động trong khoảng 2000-5000 Pa, phụ thuộc vào góc ướt và bán kính mao dẫn. Góc ướt của methanol trên bề mặt hợp kim được xác định khoảng 20°, tạo điều kiện thuận lợi cho sự di chuyển của chất lỏng trong ống.

3. Tổn thất áp suất do ma sát và lưu lượng khối:
   Tổn thất áp suất do ma sát trong ống được xác định khoảng 1500 Pa, chiếm khoảng 30% tổng áp suất mao dẫn, lưu lượng khối methanol trong ống đạt khoảng 0.02 kg/s, đảm bảo sự tuần hoàn liên tục của môi chất.

4. Hiệu quả truyền nhiệt theo chiều dài ống:
   Hiệu suất truyền nhiệt giảm dần theo chiều dài ống, với mức giảm khoảng 10% khi chiều dài tăng từ 300 mm lên 600 mm, do tổn thất nhiệt và sự giảm áp suất mao dẫn.

Thảo luận kết quả

Nguyên nhân chính của hiệu suất truyền nhiệt cao là do methanol có nhiệt ẩn bay hơi lớn (64 kJ/mol) và sức căng bề mặt phù hợp, giúp tạo áp suất mao dẫn ổn định và lưu lượng chất lỏng tuần hoàn tốt. So với nghiên cứu của một số nước phát triển, kết quả này tương đương hoặc vượt trội nhờ vào việc tối ưu hóa bề mặt mao dẫn và điều kiện vận hành.

Dữ liệu có thể được trình bày qua biểu đồ hệ số dẫn nhiệt theo nhiệt độ làm việc, bảng so sánh áp suất mao dẫn và lưu lượng khối giữa các môi chất, cũng như biểu đồ hiệu suất truyền nhiệt theo chiều dài ống. Những biểu đồ này giúp minh họa rõ ràng sự ảnh hưởng của các tham số đến hiệu quả hoạt động của ống nhiệt mao dẫn.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc thiết kế các hệ thống làm mát công nghiệp, đặc biệt trong lĩnh vực điện tử công suất cao và công nghệ nhiệt lạnh, góp phần nâng cao hiệu quả sử dụng năng lượng và độ bền thiết bị.

Đề xuất và khuyến nghị

1. Tối ưu hóa vật liệu bề mặt ống nhiệt:
   Áp dụng các lớp phủ có tính ưa nước cao để giảm góc ướt, tăng áp suất mao dẫn, từ đó nâng cao hiệu suất truyền nhiệt. Thời gian thực hiện: 6-12 tháng. Chủ thể: các viện nghiên cứu vật liệu và doanh nghiệp sản xuất ống nhiệt.

2. Nâng cao độ chính xác trong thiết kế kích thước mao dẫn:
   Thiết kế bán kính mao dẫn phù hợp với môi chất methanol, đảm bảo áp suất mao dẫn tối ưu và giảm tổn thất áp suất do ma sát. Thời gian: 3-6 tháng. Chủ thể: kỹ sư thiết kế và nhà sản xuất.

3. Phát triển hệ thống điều khiển nhiệt độ và áp suất tự động:
   Lắp đặt cảm biến và bộ điều khiển để duy trì điều kiện làm việc ổn định, tránh hiện tượng quá nhiệt hoặc giảm áp suất mao dẫn. Thời gian: 6 tháng. Chủ thể: phòng thí nghiệm và nhà sản xuất thiết bị.

4. Mở rộng nghiên cứu với các môi chất khác:
   Thử nghiệm với các môi chất có nhiệt ẩn bay hơi và tính chất hóa học khác để so sánh hiệu quả, từ đó lựa chọn môi chất phù hợp cho từng ứng dụng cụ thể. Thời gian: 12-18 tháng. Chủ thể: các trung tâm nghiên cứu và trường đại học.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành kỹ thuật nhiệt lạnh:
   Nghiên cứu cung cấp cơ sở lý thuyết và dữ liệu thực nghiệm về ống nhiệt mao dẫn, hỗ trợ phát triển đề tài và luận văn liên quan.

2. Kỹ sư thiết kế hệ thống làm mát công nghiệp:
   Áp dụng kết quả để thiết kế hệ thống làm mát hiệu quả, giảm tiêu hao năng lượng và tăng tuổi thọ thiết bị.

3. Doanh nghiệp sản xuất thiết bị truyền nhiệt:
   Tận dụng kiến thức về vật liệu và môi chất làm việc để cải tiến sản phẩm, nâng cao chất lượng và hiệu suất.

4. Cơ quan quản lý và hoạch định chính sách năng lượng:
   Tham khảo để xây dựng các tiêu chuẩn kỹ thuật và chính sách khuyến khích sử dụng công nghệ truyền nhiệt hiệu quả, thân thiện môi trường.

Câu hỏi thường gặp

1. Ống nhiệt mao dẫn là gì và hoạt động như thế nào?
   Ống nhiệt mao dẫn là thiết bị truyền nhiệt dựa trên chu trình bay hơi và ngưng tụ của môi chất làm việc trong ống kín. Chất lỏng bay hơi tại phần nóng, tạo áp suất mao dẫn đẩy chất lỏng trở lại phần lạnh, giúp truyền nhiệt hiệu quả.

2. Tại sao methanol được chọn làm môi chất trong nghiên cứu?
   Methanol có nhiệt ẩn bay hơi cao, sức căng bề mặt phù hợp và phạm vi nhiệt độ làm việc rộng (200-700°C), giúp tăng hiệu suất truyền nhiệt và ổn định hoạt động của ống nhiệt mao dẫn.

3. Áp suất mao dẫn ảnh hưởng như thế nào đến hiệu suất ống nhiệt?
   Áp suất mao dẫn tạo lực đẩy chất lỏng tuần hoàn trong ống, ảnh hưởng trực tiếp đến lưu lượng và khả năng truyền nhiệt. Áp suất quá thấp hoặc quá cao đều làm giảm hiệu quả truyền nhiệt.

4. Làm thế nào để giảm tổn thất áp suất do ma sát trong ống?
   Thiết kế ống với bề mặt nhẵn, bán kính mao dẫn phù hợp và sử dụng vật liệu có tính tương thích cao với môi chất làm việc giúp giảm ma sát, tăng lưu lượng và hiệu suất truyền nhiệt.

5. Ứng dụng thực tế của ống nhiệt mao dẫn là gì?
   Ống nhiệt mao dẫn được sử dụng trong làm mát linh kiện điện tử, hệ thống điều hòa không khí, thu hồi nhiệt thải công nghiệp và các thiết bị truyền nhiệt công suất cao, giúp tiết kiệm năng lượng và nâng cao hiệu quả vận hành.

Kết luận

• Luận văn đã xây dựng thành công hệ thống thí nghiệm và phân tích tính chất nhiệt của ống nhiệt mao dẫn sử dụng methanol trong khoảng nhiệt độ 200-700°C.
• Xác định được các thông số quan trọng như áp suất mao dẫn, hệ số dẫn nhiệt hiệu dụng và lưu lượng khối, góp phần nâng cao hiểu biết về truyền nhiệt hai pha trong ống mao dẫn.
• Kết quả thực nghiệm cho thấy methanol là môi chất làm việc hiệu quả, phù hợp với các ứng dụng công nghiệp nhiệt lạnh và điện tử.
• Đề xuất các giải pháp tối ưu hóa vật liệu, thiết kế và điều khiển hệ thống nhằm nâng cao hiệu suất và độ bền của ống nhiệt mao dẫn.
• Khuyến nghị mở rộng nghiên cứu với các môi chất khác và ứng dụng thực tế trong các ngành công nghiệp trọng điểm.

Tiếp theo, cần triển khai các đề xuất cải tiến và thử nghiệm mở rộng để hoàn thiện công nghệ ống nhiệt mao dẫn. Độc giả và các nhà nghiên cứu được khuyến khích áp dụng kết quả nghiên cứu vào thực tiễn nhằm phát triển các giải pháp truyền nhiệt hiệu quả, bền vững.
