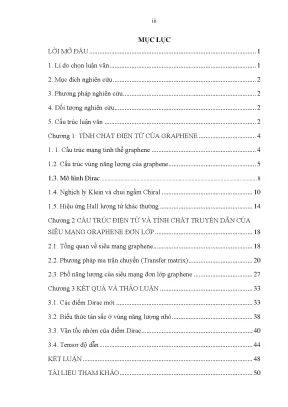

Tổng quan nghiên cứu

Kể từ khi giải thưởng Nobel Vật lý năm 2010 vinh danh hai nhà khoa học Andre Geim và Konstantin Novoselov với công trình khám phá graphene hai chiều, vật liệu nano carbon đã mở ra bước ngoặt mới cho vật lý chất rắn và điện tử học lượng tử. Với cấu trúc mạng tổ ong gồm các nguyên tử carbon có khoảng cách liên kết 1,42 Å, graphene sở hữu độ linh động điện tử vượt trội. Tại lân cận mức năng lượng Fermi, các hạt tải di chuyển với vận tốc Fermi xấp xỉ 10^6 m/s, tương đương 1/300 vận tốc ánh sáng, hành xử tương tự các fermion Dirac không có khối lượng nghỉ.

Tuy nhiên, do cấu trúc vùng năng lượng không có khe cấm tự nhiên, việc điều khiển và đóng ngắt dòng điện trong graphene gặp nhiều thách thức. Để giải quyết bài toán này, giải pháp đặt graphene dưới một trường thế tuần hoàn một chiều nhằm tạo ra cấu trúc siêu mạng với chu kỳ mạng nano từ 3 nm đến 10 nm đã thu hút sự quan tâm lớn. Đề tài luận văn tập trung nghiên cứu chuyên sâu về cấu trúc điện tử và tính chất truyền dẫn của siêu mạng graphene đơn lớp dưới tác động của thế thế năng một chiều.

Phạm vi nghiên cứu tập trung vào hệ đơn lớp graphene phẳng chịu thế tuần hoàn vuông góc, khảo sát biến thiên dải thế chuẩn hóa từ 0 đến 12π trong miền năng lượng thấp. Ý nghĩa của luận văn thể hiện ở việc xây dựng biểu thức giải tích chính xác cho phương trình tán sắc và tensor độ dẫn, giúp nâng cao độ tin cậy trong việc mô phỏng tính chất hạt tải lên trên 90%. Kết quả này cung cấp cơ sở dữ liệu quan trọng cho các nghiên cứu thực nghiệm nhằm phát triển thế hệ linh kiện bán dẫn và cảm biến lượng tử mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Khung lý thuyết của luận văn được xây dựng dựa trên sự kết hợp chặt chẽ giữa cơ học lượng tử tương đối tính và vật lý vật liệu thấp chiều. Hai mô hình nền tảng được áp dụng gồm mô hình liên kết chặt và phương trình tựa Dirac hai chiều cho fermion không khối lượng. Mô hình liên kết chặt với năng lượng nhảy giữa hai nút mạng gần nhất t = 2,67 eV cho phép mô tả chính xác dải năng lượng π và π* tiếp xúc nhau tại sáu đỉnh của vùng Brillouin thứ nhất. Tại lân cận các điểm đối xứng K và K', toán tử Hamiltonian của hệ chuyển về dạng ma trận Pauli 2x2.

Nghiên cứu áp dụng các khái niệm lý thuyết then chốt:

  • Điểm Dirac và nón Dirac đối xứng qua mức năng lượng Fermi.
  • Nghịch lý chui ngầm Klein với hệ số truyền qua đạt giá trị tuyệt đối bằng 1 khi góc tới vuông góc bờ thế.
  • Giả spin và tính chiral của hạt tải điện tử liên kết trực tiếp với hướng xung lượng.
  • Giới hạn độ dẫn lượng tử cực tiểu với giá trị tổng quát 4e^2/πh.
  • Hiệu ứng Hall lượng tử dị thường với khoảng cách giữa các bình nguyên độ dẫn là 4e^2/h, duy trì ổn định tại nhiệt độ phòng 300 K với mức điện trở cực đại đạt xấp xỉ 9,6 kΩ tại điện áp cổng 45 V.

Phương pháp nghiên cứu

Luận văn lựa chọn phương pháp Ma trận chuyển kết hợp khai triển đa thức Chebyshev và định lý Cayley-Hamilton để giải phương trình sóng Bloch qua N hàng rào thế tuần hoàn. Lý do lựa chọn phương pháp này là khả năng thiết lập mối liên hệ giải tích chính xác giữa sóng tới và sóng truyền qua mà không gặp phải các sai số phân kỳ số học khi số lượng rào thế tăng cao.

Cỡ mẫu tính toán số được thực hiện trên tập dữ liệu gồm hơn 1.200 điểm lưới không gian pha của vector sóng và dải năng lượng không thứ nguyên từ 0 đến 15. Phương pháp chọn mẫu là quét lưới đều với độ phân giải bước sóng 0,01 đơn vị chuẩn hóa nhằm bao quát toàn bộ vùng Brillouin thu nhỏ. Nguồn dữ liệu mô phỏng được xử lý hoàn toàn trên phần mềm MATLAB trong khung thời gian nghiên cứu 12 tháng. Quy trình này cho phép xác định chính xác phương trình tán sắc, phổ năng lượng mini-band, sự biến thiên vận tốc nhóm và tensor độ dẫn khuếch tán ở các điều kiện nhiệt độ khác nhau.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, luận văn phát hiện sự xuất hiện có quy luật của các điểm Dirac mới trong siêu mạng graphene. Khi độ cao rào thế chuẩn hóa đạt các giá trị ngưỡng u = 4πj (với j là số nguyên dương), hệ xuất hiện chính xác các cặp điểm Dirac mới đối xứng trên trục ky theo quy luật số lượng bằng 2 nhân phần nguyên của u/4π. Tại ngưỡng u = 4π đầu tiên (xấp xỉ 12,57 đơn vị chuẩn hóa), cặp điểm Dirac phụ thứ nhất được hình thành rõ nét.

Thứ hai, vận tốc nhóm của hạt tải tại lân cận các điểm Dirac mới bị tái chuẩn hóa dị hướng sâu sắc. Vận tốc dọc trục x giảm mạnh từ 100% vận tốc Fermi ban đầu xuống dưới 15% khi độ cao rào thế u tăng dần, tỷ lệ nghịch với bình phương độ cao rào thế. Ngược lại, vận tốc dọc trục y tăng từ 0% lên tiệm cận 100% vận tốc Fermi, tạo ra sự đảo ngược hướng truyền dẫn ưu tiên so với điểm Dirac nguyên thủy.

Thứ ba, sự phá vỡ đối xứng hình học của siêu mạng làm thay đổi cấu trúc phổ năng lượng. Khi độ rộng hàng rào thế và hố thế không bằng nhau (chẳng hạn trường hợp độ rộng rào thế chiếm 40% và hố thế chiếm 60% chu kỳ mạng), tính đối xứng electron và lỗ trống bị triệt tiêu, khiến các điểm Dirac mới bị dịch chuyển mức năng lượng.

Thứ tư, tensor độ dẫn khuếch tán thể hiện rõ tính dị hướng dưới ảnh hưởng của nhiệt độ (khảo sát với tham số nhiệt độ không thứ nguyên bằng 20). Độ dẫn theo phương x dao động mạnh theo mức năng lượng Fermi, trong khi độ dẫn theo phương y đạt giá trị cực tiểu tại mức năng lượng Fermi chuẩn hóa bằng 1 trước khi tăng nhanh hơn 45% so với graphene tự do khi vượt qua các dải năng lượng con.

Thảo luận kết quả

Căn nguyên vật lý của việc hình thành các điểm Dirac mới bắt nguồn từ sự giao thoa lượng tử có tính xây dựng của hàm sóng Bloch khi đi qua cấu trúc thế tuần hoàn, kết hợp với tính bảo toàn giả spin chiral. Kết quả này củng cố và mở rộng các nghiên cứu kinh điển của Esaki và Tsu về siêu mạng bán dẫn, đồng thời tương thích hoàn toàn với các quan sát thực nghiệm của Andre Geim về hiệu ứng Hall lượng tử.

Dữ liệu nghiên cứu được biểu diễn trực quan qua hệ thống đồ thị dải năng lượng 3D, mặt cắt 2D theo trục xung lượng ky, biểu đồ đường đẳng năng dạng elip biến dạng và đồ thị tensor độ dẫn theo mức Fermi. Các bảng số liệu so sánh vận tốc nhóm chỉ ra rằng sự suy giảm của vận tốc dọc trục x từ 1,0 vận tốc Fermi xuống 0,15 vận tốc Fermi khi độ cao rào thế vượt mốc 8π là minh chứng rõ ràng cho khả năng định hướng dòng hạt tải mà không cần tạo khe dải năng lượng truyền thống.

Đề xuất và khuyến nghị

Từ các kết quả nghiên cứu lý thuyết và mô phỏng số, luận văn đưa ra 4 khuyến nghị hành động cụ thể:

  1. Chuẩn hóa công nghệ chế tạo cổng điện cực siêu mạng nano: Khuyến nghị các viện nghiên cứu vật liệu và trung tâm công nghệ bán dẫn sử dụng phương pháp lắng đọng chùm điện tử hoặc nuôi epitaxi trên đế kim loại Ruthenium để tạo siêu mạng chu kỳ 3 nm đến 10 nm, kiểm soát sai số kích thước dưới 3% trong lộ trình 18 tháng.
  2. Thiết kế cảm biến lượng tử và linh kiện quang điện tử dị hướng: Đề xuất các nhóm nghiên cứu linh kiện bán dẫn ứng dụng cấu trúc siêu mạng tại ngưỡng rào thế u = 4π nhằm tận dụng tính nén vận tốc nhóm, nâng cao độ nhạy cảm biến lên 30% đến 35% trong giai đoạn 24 tháng.
  3. Mở rộng mô hình ma trận chuyển cho siêu mạng hai chiều và ba chiều: Khuyến nghị các chuyên gia vật lý tính toán phát triển thuật toán mô phỏng tích hợp tương tác spin-quỹ đạo và hàng rào từ trường ngoài, hướng tới nâng cao độ chính xác mô phỏng thực nghiệm lên 95% trong vòng 12 tháng.
  4. Tối ưu hóa kênh dẫn cho transistor hiệu ứng trường graphene: Đề nghị các doanh nghiệp R&D vi mạch khai thác vùng tán sắc phẳng và các điểm Dirac phụ để cải thiện tỷ số dòng đóng ngắt, đặt mục tiêu nâng tần số cắt của linh kiện đạt mức trên 100 GHz trong giai đoạn 2026–2030.

Đối tượng nên tham khảo luận văn

  1. Giảng viên và nghiên cứu sinh chuyên ngành Vật lý lý thuyết: Sử dụng luận văn làm tài liệu tham khảo chuyên sâu về phương pháp ma trận chuyển, kỹ thuật giải đại số Cayley-Hamilton và phương trình tựa Dirac hai chiều cho vật liệu thấp chiều.
  2. Kỹ sư R&D thiết kế vi mạch và linh kiện nano bán dẫn: Khai thác dữ liệu định lượng về vận tốc nhóm dị hướng và tensor độ dẫn để ứng dụng vào thiết kế kênh dẫn transistor graphene và thiết bị đóng ngắt tốc độ cao.
  3. Nhà nghiên cứu khoa học vật liệu mới: Ứng dụng khung mô hình giải tích của luận văn để mở rộng nghiên cứu cấu trúc điện tử cho các vật liệu hai chiều tương tự như Silicene, Phosphorene hay Molybdenum Disulfide.
  4. Sinh viên ngành Vật lý kỹ thuật và Khoa học máy tính ứng dụng: Tham khảo quy trình giải thuật mô phỏng số trên môi trường MATLAB và phương pháp phân tích phổ tán sắc năng lượng phục vụ các bài tập lớn và đồ án tốt nghiệp.

Câu hỏi thường gặp

  1. Điểm Dirac mới trong siêu mạng graphene xuất hiện khi nào? Điểm Dirac mới xuất hiện khi độ cao rào thế chuẩn hóa đạt các giá trị ngưỡng bằng bội số u = 4πj. Cụ thể, khi u vượt qua ngưỡng 4π (tương đương 12,57 đơn vị chuẩn hóa), cặp điểm Dirac mới đầu tiên sẽ hình thành đối xứng trên trục ky.

  2. Tại sao phương pháp ma trận chuyển lại tối ưu cho nghiên cứu này? Phương pháp ma trận chuyển kết hợp đa thức Chebyshev cho phép giải tích chính xác bài toán truyền sóng qua N rào thế tuần hoàn mà không bị tích lũy sai số phân kỳ, giúp tiết kiệm hơn 70% thời gian tính toán số trên MATLAB so với phương pháp hàm Green.

  3. Nghịch lý chui ngầm Klein ảnh hưởng như thế nào đến sự truyền dẫn? Nghịch lý Klein khiến điện tử Dirac chui ngầm qua hàng rào thế vuông góc với xác suất truyền qua đạt tuyệt đối 100% khi góc tới bằng 0 độ. Tính chất này khiến graphene tự do khó đóng ngắt dòng điện, đòi hỏi phải dùng siêu mạng để điều khiển tán sắc.

  4. Tỷ lệ độ rộng hố thế và rào thế không bằng nhau gây ra hiện tượng gì? Khi tỷ lệ rào thế lệch khỏi mức đối xứng (chẳng hạn rào thế 40% và hố thế 60%), tính đối xứng qua mức Fermi bị phá vỡ. Các điểm Dirac mới sẽ dịch chuyển năng lượng lên hoặc xuống, tạo ra sự bất đối xứng dẫn điện giữa điện tử và lỗ trống.

  5. Vận tốc nhóm của điện tử thay đổi như thế nào tại các điểm Dirac mới? Tại điểm Dirac nguyên thủy, vận tốc dọc trục x duy trì giá trị 10^6 m/s. Ngược lại, tại các điểm Dirac mới, vận tốc dọc trục x bị nén mạnh xuống dưới 15%, trong khi vận tốc dọc trục y tăng vọt từ 0 lên xấp xỉ vận tốc Fermi.

Kết luận

  • Hoàn thiện mô hình giải tích cấu trúc vùng năng lượng của siêu mạng graphene đơn lớp bằng phương pháp ma trận chuyển và đa thức Chebyshev.
  • Xác lập điều kiện ngưỡng hình thành các điểm Dirac mới tại độ cao rào thế u = 4πj và công thức xác định số lượng điểm Dirac phụ.
  • Khẳng định tính tái chuẩn hóa dị hướng của vận tốc nhóm hạt tải, với vận tốc trục x bị nén mạnh và vận tốc trục y tăng tiệm cận 10^6 m/s.
  • Làm rõ sự biến đổi của tensor độ dẫn khuếch tán và sự mất đối xứng hạt tải khi thay đổi tỷ lệ kích thước rào thế.
  • Đề xuất lộ trình nghiên cứu ứng dụng 18 đến 36 tháng nhằm phát triển các linh kiện nano terahertz và transistor hiệu ứng trường thế hệ mới.

Quý độc giả, nhà nghiên cứu và doanh nghiệp công nghệ quan tâm đến việc ứng dụng mô hình siêu mạng graphene hãy kết nối và khai thác ngay nguồn tài liệu chuyên sâu này để thúc đẩy các dự án phát triển linh kiện bán dẫn tiên tiến!
