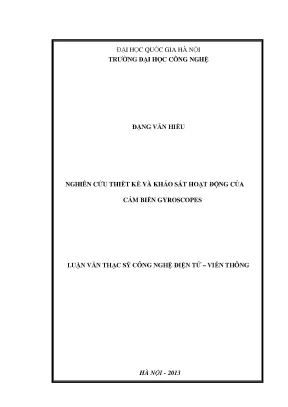

Nghiên Cứu Thiết Kế và Khảo Sát Hoạt Động của Cảm Biến Gyroscopes

• Tác giả: Đặng Văn Hiếu
• Người hướng dẫn: PGS. Chử Đức Trình
• Trường học: Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Công Nghệ Điện Tử – Viễn Thông
• Đề tài: Nghiên Cứu Thiết Kế và Khảo Sát Hoạt Động của Cảm Biến Gyroscopes
• Loại tài liệu: luận văn thạc sỹ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC KÝ HIỆU VÀ CHỮ VIẾT TẮT
• DANH MỤC HÌNH VẼ, BẢNG BIỂU
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: CƠ SỞ LÝ THUYẾT VỀ CON QUAY GYROSCOPES
• 1.1. Giới thiệu con quay hồi chuyển (Gyroscopes)
• 1.2. Hiệu ứng Coriolis
• 1.3. Công nghệ vi cơ điện tử (MEMS)
• 1.3.1. Giới thiệu chung
• 1.3.2. Các kỹ thuật MEMS
• 1.3.3. Đóng vỏ Chíp
• 1.4. Con quay hồi chuyển vi cơ (Gyroscopes MEMS)
• 1.4.1. Nguyên lý hoạt động và nguyên lý cấu trúc
• 2. CHƯƠNG 2: THIẾT KẾ GYROSCOPES MEMS
• 2.1. Mục tiêu thiết kế
• 2.2. Cấu trúc các thanh dầm kiểu đàn hồi
• 2.2.1. Dầm treo thẳng (Linear beam)
• 2.2.2. Dầm treo gập (folded beam)
• 2.3. Cấu trúc tụ điện vi sai
• 2.3.1. Khái niệm cơ bản về tụ điện
• 2.3.2. Cấu trúc tụ điện thanh ngang
• 2.3.3. Cấu trúc tụ điện kiểu răng lược
• 2.4. Cơ sở động lực học của quá trình cản trở dao động (damping)
• 2.5. Mô hình thiết kế và nguyên lý hoạt động của Gyroscopes kiểu tuning fork
• 2.5.1. Mô hình thiết kế 1
• 2.5.2. Mô hình thiết kế 2
• 2.5.3. Mô hình thiết kế 3
• 2.5.4. Mô hình thiết kế 4
• 3. CHƯƠNG 3: KHẢO SÁT GYROSCOPES KIỂU TUNING FORK
• 3.1. Phân tích nguyên lý hoạt động của Gyroscopes kiểu Tuning Fork
• 3.2. Thiết kế cấu trúc
• 4. CHƯƠNG 4: THIẾT KẾ MẠCH ĐIỀU KHIỂN VÀ XỬ LÝ TÍN HIỆU
• 4.1. Phương pháp phát hiện bằng điện
• 4.2. Thiết kế mạch phát hiện điện dung Sensing-mode
• 4.3. Kết quả thực tế và mô phỏng của mạch điện
• 5. CHƯƠNG 5: KẾT LUẬN VÀ ĐỀ XUẤT HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI
• 5.1. Kết luận của đề tài
• 5.2. Đề xuất hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Cảm Biến Gyroscope Nguyên Lý và Ứng Dụng

Thuật ngữ Gyroscope lần đầu tiên được đưa ra bởi nhà khoa học người Pháp, Leon Foucault. Con quay hồi chuyển là một thiết bị dùng để đo đạc hoặc duy trì phương hướng, dựa trên các nguyên tắc bảo toàn mô men động lượng. Thật chất, con quay cơ học là một bánh xe hay đĩa quay với các trục quay tự do theo mọi hướng. Phương hướng này thay đổi nhiều hay ít tùy thuộc vào mô men xoắn bên ngoài. Theo luận văn của Đặng Văn Hiếu, K18 ĐTVT, 'Con quay hồi chuyển đã được ứng dụng để tạo ra các công cụ định hướng và dẫn lái trong giao thông hàng hải'.

1.1. Giới Thiệu Lịch Sử Phát Triển Gyroscope

Con quay hồi chuyển đã trải qua quá trình phát triển lâu dài từ các ứng dụng hàng hải đến hàng không vũ trụ. Những thiết bị dẫn hướng đầu tiên đã có mặt trên những con tàu biển lớn từ năm 1911 dựa trên các phát minh của nhà bác học Mỹ, Elmer Sperry. Năm 1920, công cụ này đã được ứng dụng vào trong các hệ thống dẫn lái của các loại bom ngư lôi, và đến năm 1930 thì được ứng dụng vào làm các bộ dẫn hướng cho hệ thông các tên lửa và đạn đạo.

1.2. Nguyên Lý Cơ Bản Hiệu Ứng Coriolis trong Gyroscope

Hiệu ứng Coriolis là hiệu ứng xảy ra trong các hệ qui chiếu quay so với các hệ qui chiếu quán tính. Theo Đặng Văn Hiếu, lực Coriolis được xác định bằng công thức F = 2mv x Ω, trong đó m là khối lượng của vật, v là véctơ vận tốc của vật, và Ω là véctơ vận tốc góc của hệ. Hiệu ứng này giải thích sự lệch quỹ đạo của vật chuyển động trong hệ qui chiếu quay.

1.3. Các Ứng Dụng Tiêu Biểu Của Cảm Biến Góc Quay

Cảm biến Gyroscope có ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm: công nghiệp chế tạo ô tô, kỹ thuật hàng hải, kỹ thuật hàng không, quân sự, công nghiệp hàng điện tử dân dụng, điện tử viễn thông. Chúng được sử dụng để ổn định hình ảnh, định hướng, và điều khiển chuyển động trong các thiết bị khác nhau.

II. Thiết Kế Cảm Biến Gyroscope MEMS Cách Tối Ưu Hiệu Năng

Cảm biến Gyroscope MEMS đang ngày càng trở nên quan trọng. Công nghệ vi cơ điện tử (MEMS) tạo ra cuộc cách mạng trong việc chế tạo các linh kiện cảm biến kích thước siêu nhỏ. Các linh kiện MEMS có độ nhạy cao, kích thước nhỏ gọn và tiêu thụ năng lượng thấp. Theo luận văn của Đặng Văn Hiếu, MEMS bao gồm những cấu trúc vi cơ, vi cảm biến (sensor), vi chấp hành (actuator) và vi điện tử được tích hợp trên cùng một chip.

2.1. Cấu Trúc Thanh Dầm Kiểu Đàn Hồi Trong Thiết Kế Gyroscope

Cấu trúc thanh dầm kiểu đàn hồi là một thành phần quan trọng trong thiết kế cảm biến gyroscope. Các loại dầm treo thẳng (Linear beam), dầm treo gấp được sử dụng để tạo ra độ nhạy cao trong quá trình đo vận tốc góc. Việc lựa chọn vật liệu và kích thước của dầm ảnh hưởng trực tiếp đến hiệu suất của cảm biến.

2.2. Tụ Điện Vi Sai Phương Pháp Phát Hiện Điện Dung Của Gyroscope

Tụ điện vi sai được sử dụng rộng rãi trong việc phát hiện sự thay đổi điện dung do chuyển động của cảm biến gyroscope. Cấu trúc tụ điện thanh ngang và tụ điện kiểu răng lược là hai loại phổ biến. Theo Đặng Văn Hiếu, việc thiết kế tụ điện vi sai cần tối ưu hóa độ nhạy và giảm thiểu ảnh hưởng của nhiễu.

2.3. Mô Hình Thiết Kế Gyroscope Kiểu Tuning Fork Phân Tích Chi Tiết

Gyroscope kiểu Tuning Fork hoạt động dựa trên nguyên lý cộng hưởng. Thiết kế này bao gồm hai nhánh dao động đối xứng. Khi có vận tốc góc, hiệu ứng Coriolis tạo ra lực tác động lên các nhánh, làm thay đổi tần số cộng hưởng. Mô hình này được đánh giá cao về độ chính xác và ổn định.

III. Khảo Sát Cảm Biến Gyroscope Phương Pháp Đánh Giá và Hiệu Chuẩn

Khảo sát cảm biến Gyroscope là quá trình quan trọng để đảm bảo độ chính xác và tin cậy. Các phương pháp khảo sát bao gồm kiểm tra đáp ứng tần số, độ nhạy, sai số và độ ổn định. Hiệu chuẩn là bước cần thiết để giảm thiểu sai số và nâng cao hiệu năng. Theo Đặng Văn Hiếu, việc khảo sát cần được thực hiện trong điều kiện môi trường kiểm soát để đảm bảo tính chính xác.

3.1. Phân Tích Nguyên Lý Hoạt Động Của Gyroscope Kiểu Tuning Fork

Gyroscope kiểu Tuning Fork hoạt động dựa trên hiệu ứng Coriolis. Khi cảm biến quay, lực Coriolis tác động lên khối lượng dao động, tạo ra sự chuyển động trong phương vuông góc với phương dao động ban đầu. Việc phân tích này giúp hiểu rõ cách cảm biến phản ứng với vận tốc góc.

3.2. Các Phương Pháp Đo Độ Chính Xác Cảm Biến Gyroscope

Đo độ chính xác của cảm biến gyroscope bao gồm xác định sai số offset, sai số tỷ lệ và sai số phi tuyến. Các phương pháp đo bao gồm sử dụng bàn quay, hệ thống định vị quán tính (INS) và các thiết bị đo lường chuyên dụng. Việc đo đạc cần tuân thủ các tiêu chuẩn và quy trình kiểm tra nghiêm ngặt.

3.3. Kỹ Thuật Hiệu Chuẩn Cảm Biến Giảm Sai Số Tối Đa

Hiệu chuẩn cảm biến là quá trình điều chỉnh các tham số của cảm biến để giảm thiểu sai số. Kỹ thuật hiệu chuẩn bao gồm hiệu chuẩn một điểm, hiệu chuẩn hai điểm và hiệu chuẩn đa điểm. Thuật toán lọc Kalman có thể được sử dụng để ước lượng và bù sai số trong quá trình hiệu chuẩn.

IV. Mạch Điều Khiển và Xử Lý Tín Hiệu Gyroscope Hướng Dẫn Chi Tiết

Mạch điều khiển và xử lý tín hiệu đóng vai trò quan trọng trong việc khai thác thông tin từ cảm biến Gyroscope. Mạch điều khiển cung cấp điện áp và tín hiệu kích thích cho cảm biến. Mạch xử lý tín hiệu khuếch đại, lọc và chuyển đổi tín hiệu từ cảm biến thành dữ liệu số. Theo Đặng Văn Hiếu, thiết kế mạch cần tối ưu hóa độ nhạy, giảm nhiễu và đảm bảo tính ổn định.

4.1. Phương Pháp Phát Hiện Bằng Điện Tối Ưu Tín Hiệu Từ Gyroscope

Phát hiện bằng điện là phương pháp phổ biến để thu thập tín hiệu từ cảm biến gyroscope. Nguyên lý hoạt động dựa trên sự thay đổi điện dung hoặc điện trở do chuyển động của cảm biến. Thiết kế mạch phát hiện cần đảm bảo độ nhạy cao và khả năng chống nhiễu tốt.

4.2. Thiết Kế Mạch Phát Hiện Điện Dung Sensing Mode Giải Pháp Tối Ưu

Mạch phát hiện điện dung Sensing-mode được sử dụng để đo sự thay đổi nhỏ của điện dung trong cảm biến gyroscope. Mạch này thường bao gồm bộ khuếch đại, bộ lọc và bộ chuyển đổi tín hiệu. Theo Đặng Văn Hiếu, việc lựa chọn linh kiện và thiết kế mạch cần tuân thủ các yêu cầu về độ ồn thấp và độ chính xác cao.

4.3. Mô Phỏng và Kết Quả Thực Tế Mạch Điện Gyroscope So Sánh và Đánh Giá

Mô phỏng mạch điện giúp kiểm tra và tối ưu hóa thiết kế trước khi chế tạo mạch thực tế. Kết quả mô phỏng và kết quả thực tế cần được so sánh và đánh giá để xác định sự phù hợp và hiệu quả của thiết kế. Sự khác biệt giữa hai kết quả có thể do sai số mô hình, sai số linh kiện hoặc ảnh hưởng của môi trường.

V. Ứng Dụng Thực Tế Cảm Biến Gyroscope Top Các Giải Pháp Hiện Đại

Cảm biến Gyroscope được ứng dụng rộng rãi trong nhiều lĩnh vực. Trong công nghiệp ô tô, chúng được sử dụng để ổn định điện tử (ESP) và hệ thống hỗ trợ lái xe. Trong điện thoại thông minh, chúng được sử dụng để xoay màn hình và điều khiển trò chơi. Trong robot, chúng được sử dụng để định hướng và điều khiển chuyển động. Theo nhiều nghiên cứu, ứng dụng của Gyroscope ngày càng mở rộng.

5.1. Gyroscope trong Hệ Thống Định Vị Quán Tính INS Ứng Dụng Hàng Đầu

Cảm biến Gyroscope là thành phần quan trọng trong hệ thống định vị quán tính (INS). INS sử dụng cảm biến gyroscope và gia tốc kế để xác định vị trí, hướng và vận tốc của vật thể. INS được sử dụng trong máy bay, tàu biển, tên lửa và các phương tiện tự hành.

5.2. Arduino Gyroscope và Raspberry Pi Gyroscope Dự Án DIY Tiêu Biểu

Cảm biến Gyroscope có thể được kết nối với Arduino và Raspberry Pi để xây dựng các dự án DIY (tự làm). Các dự án này bao gồm robot tự hành, hệ thống theo dõi chuyển động và các thiết bị điều khiển từ xa. Arduino và Raspberry Pi cung cấp nền tảng phần cứng và phần mềm dễ sử dụng để làm việc với cảm biến gyroscope.

5.3. Gyroscope trong Ổn Định Hình Ảnh Bí Quyết Chống Rung

Cảm biến Gyroscope được sử dụng trong hệ thống ổn định hình ảnh để giảm rung và nhòe trong ảnh và video. Hệ thống này sử dụng cảm biến để phát hiện chuyển động và điều chỉnh ống kính hoặc cảm biến hình ảnh để bù lại chuyển động đó. Hệ thống ổn định hình ảnh được sử dụng trong máy ảnh, máy quay phim và điện thoại thông minh.

VI. Tương Lai Của Cảm Biến Gyroscope Xu Hướng Phát Triển Mới Nhất

Tương lai của cảm biến Gyroscope hứa hẹn nhiều đột phá. Các nghiên cứu tập trung vào việc tăng độ chính xác, giảm kích thước, giảm tiêu thụ năng lượng và mở rộng phạm vi ứng dụng. Cảm biến Gyroscope sợi quang và cảm biến Gyroscope laser đang được phát triển để đáp ứng các yêu cầu khắt khe hơn. Theo các chuyên gia, cảm biến Gyroscope sẽ đóng vai trò quan trọng trong các công nghệ tương lai.

6.1. Cảm Biến Gyroscope Sợi Quang và Laser Công Nghệ Tiên Tiến

Cảm biến Gyroscope sợi quang và laser sử dụng hiệu ứng Sagnac để đo vận tốc góc. Các cảm biến này có độ chính xác cao và độ ổn định tốt hơn so với cảm biến Gyroscope MEMS. Chúng được sử dụng trong các ứng dụng yêu cầu độ chính xác cao như hàng không vũ trụ và định vị chính xác.

6.2. Xu Hướng Thu Nhỏ và Tiết Kiệm Năng Lượng Cảm Biến Góc Quay

Xu hướng chung trong phát triển cảm biến Gyroscope là thu nhỏ kích thước và tiết kiệm năng lượng. Các cảm biến nhỏ hơn và tiêu thụ ít năng lượng hơn có thể được tích hợp vào nhiều thiết bị hơn, bao gồm cả thiết bị đeo và thiết bị di động. Các vật liệu mới và kỹ thuật chế tạo tiên tiến đang được sử dụng để đạt được mục tiêu này.

6.3. Cảm Biến Gyroscope và Internet of Things IoT Kết Nối Tương Lai

Cảm biến Gyroscope đóng vai trò quan trọng trong Internet of Things (IoT). Chúng cung cấp thông tin về chuyển động và hướng cho các thiết bị IoT, cho phép chúng hoạt động tự động và thông minh hơn. Các ứng dụng IoT bao gồm theo dõi sức khỏe, giám sát môi trường và điều khiển nhà thông minh.
