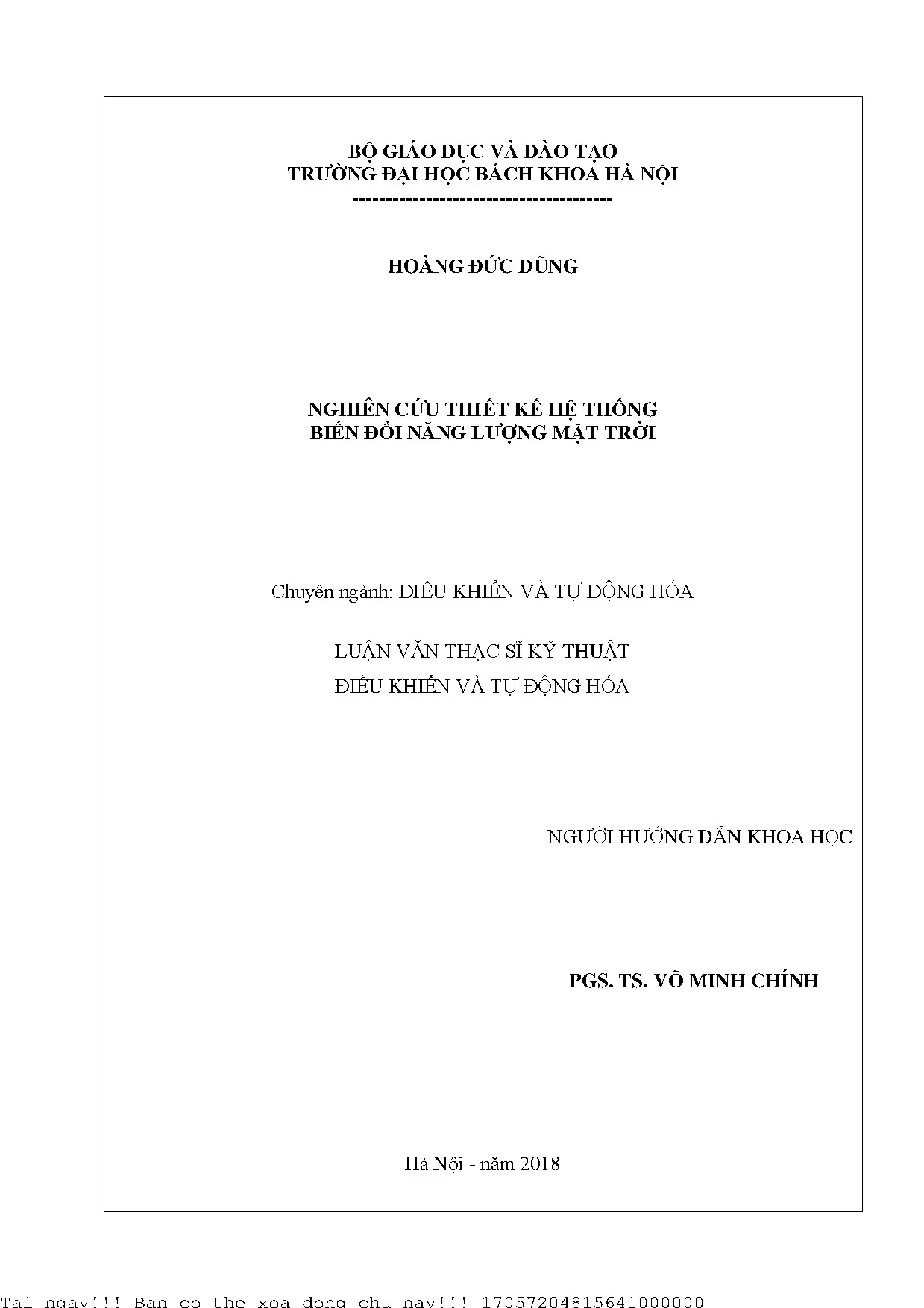

Nghiên Cứu Thiết Kế Hệ Thống Năng Lượng Mặt Trời Tự Động Hóa

Tài liệu nghiên cứu Nghiên ứu thiết kế hệ thống biến đổi năng lượng mặt trời, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Hoàng Đắc Dũng
• Người hướng dẫn: PGS. Vũ Minh Chính
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển Và Tự Động Hóa
• Đề tài: Nghiên Cứu Thiết Kế Hệ Thống Năng Lượng Mặt Trời Tự Động Hóa
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG NĂNG LƯỢNG MẶT TRỜI
• 1.1. Giới thiệu về hệ thống năng lượng mặt trời
• 1.2. Năng lượng mặt trời
• 1.3. Quang điện mặt trời
• 1.4. Khái niệm về pin quang điện
• 1.5. Hiệu ứng quang điện
• 1.6. Cấu tạo và nguyên lý hoạt động của pin mặt trời
• 1.7. Các đặc trưng pin mặt trời
• 1.8. Ứng dụng pin mặt trời trong đời sống
• 1.9. Tích hợp vào thiết bị
• 1.10. Nguồn điện di động
• 1.11. Nguồn điện cho tòa nhà
• 1.12. Điện mặt trời tại Việt Nam
• 1.13. Tiềm năng điện mặt trời ở Việt Nam
• 1.14. Những dự án điện mặt trời ở Việt Nam
• 1.15. Kết luận chương 1
• 2. CHƯƠNG 2: CÁC VẤN ĐỀ THIẾT KẾ – ĐIỀU KHIỂN HỆ THỐNG NĂNG LƯỢNG MẶT TRỜI
• 2.1. Cấu trúc hệ thống điện mặt trời
• 2.2. Vấn đề tối ưu hóa hoạt động của pin mặt trời – Bám điểm công suất cực đại
• 2.3. Thuật toán bám điểm công suất cực đại – Maximum power tracking point
• 2.4. Thuật toán điều khiển tỉ lệ điện áp hệ mạch
• 2.5. Thuật toán nhiễu loạn và quan sát P&O (Perturb and Observer)
• 2.6. Thuật toán điện dẫn gia tăng INC (Incremental Conductance)
• 2.7. Bộ biến đổi nguồn dùng cho hệ thống
• 2.8. Các cấu hình biến đổi DC/DC
• 2.9. Các cấu hình biến đổi DC/AC
• 2.10. Ắc quy và phương pháp nạp ắc quy
• 2.11. Phương pháp nạp ắc quy
• 2.12. Kết luận chương 2
• 3. CHƯƠNG 3: THIẾT KẾ HỆ THỐNG NĂNG LƯỢNG MẶT TRỜI HOẠT ĐỘNG ĐỘC LẬP
• 3.1. Yêu cầu thiết kế
• 3.2. Tính toán kích cỡ pin mặt trời
• 3.3. Tính toán yêu cầu bộ DC/DC
• 3.4. Tính toán yêu cầu dung lượng ắc quy
• 3.5. Lựa chọn cấu hình bộ biến đổi DC/DC
• 3.6. Tính toán tải lực đầu ra
• 3.7. Tính toán cuộn cảm
• 3.8. Tính toán tham số
• 3.9. Thiết kế bộ biến đổi DC/AC
• 3.10. Tính chọn van điều khiển
• 3.11. Mạch khuếch đại điều khiển Mosfet
• 3.12. Mạch lọc đầu ra của nghịch lưu. Biến áp AC/AC
• 3.13. Lựa chọn vi điều khiển và giải thuật
• 3.14. Chọn phương pháp điều khiển MPPT
• 3.15. Thiết kế các mạch đo
• 3.16. Thiết kế mạch sạc ắc quy
• 3.17. Sơ đồ mạch tổng thể hệ thống
• 3.18. Thiết kế phần mềm hệ thống
• 3.19. Lưu đồ thuật toán chương trình chính - điều khiển sạc ắc quy bám MPPT
• 3.20. Lưu đồ thuật toán chương trình con bám điểm công suất cực đại
• 3.21. Lưu đồ thuật toán chương trình con điều khiển nghịch lưu
• 3.22. Kết luận chương 3
• 4. CHƯƠNG 4: KẾT QUẢ MÔ PHỎNG HỆ THỐNG BẰNG MATLAB/SIMULINK
• 4.1. Mô phỏng pin mặt trời
• 4.2. Mô hình hóa giải thuật MPPT
• 4.3. Giải thuật INC
• 4.4. Khảo sát công suất của hệ khi có bộ điều khiển MPPT
• 4.5. Mô phỏng làm việc bộ nghịch lưu SPWM
• 4.6. Kết luận chương 4
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Hệ Thống Năng Lượng Mặt Trời Tự Động Hóa

Nghiên cứu và phát triển hệ thống năng lượng mặt trời đang ngày càng trở nên quan trọng trong bối cảnh nguồn năng lượng truyền thống dần cạn kiệt. Việc ứng dụng các giải pháp tự động hóa vào hệ thống điện mặt trời không chỉ giúp tối ưu hóa hiệu suất mà còn giảm thiểu chi phí vận hành và bảo trì. Bài viết này sẽ đi sâu vào các khía cạnh thiết kế, điều khiển và ứng dụng thực tiễn của hệ thống năng lượng mặt trời tự động hóa. Theo Hoàng Đức Dũng trong luận văn thạc sĩ tại Đại học Bách Khoa Hà Nội (2018), mục tiêu là “nghiên cứu thiết kế tối ưu hệ thống năng lượng mặt trời hoạt động độc lập, hướng tới làm chủ công nghệ thiết kế hệ thống năng lượng mặt trời”.

1.1. Lịch sử phát triển của hệ thống năng lượng mặt trời

Việc sử dụng năng lượng mặt trời có từ lâu đời, nhưng chỉ đến thế kỷ 18 mới thực sự được ứng dụng vào các công nghệ sản xuất. Sau cuộc khủng hoảng năng lượng thế giới năm 1968 và 1973, năng lượng mặt trời càng được quan tâm. Các nước công nghiệp phát triển đã đi tiên phong trong việc nghiên cứu ứng dụng năng lượng mặt trời, đặc biệt là điện mặt trời và nhiệt mặt trời.

1.2. Tiềm năng phát triển của điện mặt trời ở Việt Nam

Việt Nam có tiềm năng lớn về điện mặt trời do vị trí địa lý nằm trong khu vực có cường độ bức xạ mặt trời cao. Các vùng như thành phố Hồ Chí Minh, duyên hải miền Trung, Tây Bắc và Bắc Trung Bộ đều có điều kiện thuận lợi để khai thác năng lượng mặt trời. Điều này tạo cơ hội cho việc phát triển ngành công nghiệp sản xuất pin mặt trời, thay thế năng lượng hóa thạch và giảm phát thải khí nhà kính.

II. Thách Thức Tối Ưu Hiệu Suất Hệ Thống Điện Mặt Trời Tự Động

Một trong những thách thức lớn nhất trong việc triển khai hệ thống điện mặt trời tự động là tối ưu hóa hiệu suất. Các yếu tố như điều kiện thời tiết, vị trí địa lý và góc nghiêng của pin mặt trời ảnh hưởng đáng kể đến lượng điện năng sản xuất. Do đó, cần có các giải pháp điều khiển và giám sát thông minh để đảm bảo hệ thống hoạt động ở điểm công suất cực đại (MPPT). Theo tài liệu tham khảo, việc chuyển điện năng từ nguồn năng lượng mặt trời vào nguồn điện lưới sẽ làm giảm chỉ số tiêu thụ điện từ lưới cho mỗi đơn vị sử dụng. Công nghệ này cho ta khả năng khai thác hiệu quả tài nguyên đóng góp trực tiếp vào các nguồn cung cấp phân bố trên diện rộng dựa trên mạng lưới điện quốc gia.

2.1. Ảnh hưởng của điều kiện thời tiết đến hiệu suất

Cường độ bức xạ mặt trời và nhiệt độ môi trường là hai yếu tố thời tiết chính ảnh hưởng đến hiệu suất của pin mặt trời. Mây che phủ và bụi bẩn có thể làm giảm đáng kể lượng ánh sáng đến pin, trong khi nhiệt độ cao có thể làm giảm điện áp đầu ra. Các hệ thống giám sát hệ thống điện mặt trời cần phải có khả năng theo dõi và điều chỉnh để giảm thiểu tác động của các yếu tố này.

2.2. Vấn đề bảo trì và giám sát hệ thống từ xa

Hệ thống điện mặt trời tự động thường được lắp đặt ở những vị trí xa xôi, gây khó khăn cho việc bảo trì và giám sát. Do đó, cần có các giải pháp điều khiển từ xa và giám sát hệ thống điện mặt trời dựa trên công nghệ IoT để phát hiện sớm các sự cố và lên kế hoạch bảo trì kịp thời.

2.3. Chi phí lắp đặt và hiệu quả kinh tế

Mặc dù chi phí lắp đặt hệ thống điện mặt trời đã giảm đáng kể trong những năm gần đây, nhưng vẫn là một rào cản đối với nhiều người dùng. Cần có các nghiên cứu về hiệu quả kinh tế của hệ thống điện mặt trời tự động để chứng minh lợi ích lâu dài và khuyến khích đầu tư.

III. Cách Thiết Kế Hệ Thống Điện Mặt Trời Hoạt Động Độc Lập Hiệu Quả

Thiết kế hệ thống điện mặt trời độc lập đòi hỏi sự tính toán kỹ lưỡng về nhu cầu năng lượng, kích thước pin mặt trời, dung lượng ắc quy lưu trữ và lựa chọn inverter điện mặt trời phù hợp. Việc sử dụng các phần mềm mô phỏng hệ thống điện mặt trời có thể giúp tối ưu hóa thiết kế và đảm bảo hệ thống hoạt động ổn định. Theo luận văn, các bước thiết kế bao gồm tính toán kích cỡ pin mặt trời, yêu cầu bộ DC/DC và dung lượng ắc quy.

3.1. Tính toán công suất cần thiết và lựa chọn pin mặt trời

Bước đầu tiên là xác định tổng công suất tiêu thụ của các thiết bị điện trong gia đình hoặc doanh nghiệp. Dựa trên đó, có thể tính toán số lượng pin mặt trời cần thiết để đáp ứng nhu cầu này. Nên chọn các loại pin mặt trời có hiệu suất cao và độ bền tốt để đảm bảo hệ thống hoạt động lâu dài.

3.2. Lựa chọn bộ điều khiển sạc và ắc quy lưu trữ

Bộ điều khiển sạc có vai trò quan trọng trong việc điều khiển quá trình sạc và xả ắc quy, bảo vệ ắc quy khỏi bị quá tải hoặc xả quá sâu. Nên chọn các loại ắc quy có dung lượng phù hợp với nhu cầu sử dụng và có tuổi thọ cao. Các phương pháp sạc ắc quy cần được nghiên cứu kỹ lưỡng để đảm bảo tuổi thọ cho ắc quy.

3.3. Chọn inverter phù hợp và hệ thống bảo vệ

Inverter điện mặt trời có chức năng chuyển đổi điện áp DC từ pin mặt trời và ắc quy thành điện áp AC để sử dụng cho các thiết bị điện thông thường. Nên chọn các loại inverter có hiệu suất cao và có các chức năng bảo vệ như quá tải, ngắn mạch và quá áp. Hệ thống bảo vệ cần được thiết kế để đảm bảo an toàn cho hệ thống và người sử dụng.

IV. Giải Pháp Tự Động Hóa Hệ Thống Năng Lượng Mặt Trời Bằng PLC SCADA

Việc ứng dụng PLC và SCADA vào hệ thống điện mặt trời cho phép điều khiển tự động và giám sát toàn bộ hệ thống từ xa. Các hệ thống này có thể tự động điều chỉnh góc nghiêng của pin mặt trời để bám sát ánh sáng mặt trời, điều khiển quá trình sạc và xả ắc quy, và phát hiện sớm các sự cố. Thiết kế mạch sạc ắc quy và sơ đồ mạch tổng thể hệ thống là quan trọng.

4.1. Lập trình PLC để điều khiển hệ thống bám ánh sáng mặt trời

Lập trình PLC cho phép điều khiển các động cơ servo để tự động điều chỉnh góc nghiêng của pin mặt trời theo vị trí của mặt trời. Các thuật toán bám điểm công suất cực đại (MPPT) có thể được tích hợp vào PLC để tối ưu hóa hiệu suất hệ thống.

4.2. Sử dụng SCADA để giám sát và điều khiển từ xa

Hệ thống SCADA cho phép giám sát hệ thống điện mặt trời từ xa thông qua giao diện người dùng trực quan. Các thông số như điện áp, dòng điện, công suất và nhiệt độ có thể được theo dõi và điều khiển từ xa. SCADA cũng cho phép phát hiện sớm các sự cố và gửi cảnh báo cho người vận hành.

4.3. Tích hợp IoT và AI để tối ưu hóa hiệu suất

Việc tích hợp IoT trong năng lượng mặt trời và AI trong năng lượng mặt trời cho phép thu thập và phân tích dữ liệu từ hệ thống điện mặt trời để tối ưu hóa hiệu suất. Các thuật toán AI có thể dự đoán sản lượng điện năng và điều chỉnh hệ thống để đáp ứng nhu cầu sử dụng.

V. Ứng Dụng Nghiên Cứu Hệ Thống Năng Lượng Mặt Trời Hybrid Cho Hộ Gia Đình

Hệ thống năng lượng mặt trời hybrid kết hợp điện mặt trời với các nguồn năng lượng khác như điện lưới hoặc máy phát điện dự phòng, mang lại sự ổn định và tin cậy cao cho việc cung cấp điện. Nghiên cứu về hệ thống điện mặt trời hybrid cho hộ gia đình là một lĩnh vực tiềm năng, giúp giảm chi phí điện và tăng cường sử dụng năng lượng tái tạo.

5.1. Thiết kế hệ thống điện mặt trời hybrid hòa lưới

Hệ thống điện mặt trời hòa lưới cho phép bán điện dư thừa cho điện lưới, tạo thêm nguồn thu nhập cho người sử dụng. Cần tuân thủ các quy định của điện lực địa phương khi thiết kế hệ thống điện mặt trời hòa lưới.

5.2. Nghiên cứu về hệ thống điện mặt trời hybrid độc lập

Hệ thống điện mặt trời độc lập phù hợp cho những vùng chưa có điện lưới hoặc có điện lưới không ổn định. Cần tính toán kỹ lưỡng dung lượng ắc quy và công suất pin mặt trời để đảm bảo cung cấp đủ điện cho nhu cầu sử dụng.

5.3. Đánh giá hiệu quả kinh tế của hệ thống hybrid

Cần đánh giá hiệu quả kinh tế của hệ thống điện mặt trời hybrid bằng cách so sánh chi phí đầu tư, chi phí vận hành và lợi ích thu được từ việc giảm chi phí điện và bán điện dư thừa. Cần xem xét các yếu tố như giá điện, chính sách hỗ trợ và tuổi thọ của hệ thống.

VI. Tương Lai Phát Triển Hệ Thống Năng Lượng Mặt Trời Tự Động Thông Minh

Tương lai của hệ thống năng lượng mặt trời tự động là sự phát triển của các hệ thống thông minh, có khả năng tự học hỏi và thích ứng với các điều kiện thay đổi. Việc ứng dụng các công nghệ như AI, machine learning và big data sẽ giúp tối ưu hóa hiệu suất, giảm chi phí và tăng cường độ tin cậy của hệ thống.

6.1. Ứng dụng AI để dự đoán sản lượng điện mặt trời

Các thuật toán AI có thể dự đoán sản lượng điện mặt trời dựa trên dữ liệu thời tiết, vị trí địa lý và lịch sử hoạt động của hệ thống. Điều này giúp người vận hành lên kế hoạch sử dụng điện và bán điện dư thừa một cách hiệu quả.

6.2. Phát triển hệ thống tự động chẩn đoán và khắc phục sự cố

Hệ thống tự động chẩn đoán có thể phát hiện sớm các sự cố trong hệ thống điện mặt trời và đề xuất các giải pháp khắc phục. Điều này giúp giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.

6.3. Nghiên cứu về các vật liệu mới cho pin mặt trời

Nghiên cứu về các vật liệu mới như perovskite và quantum dots có thể giúp tăng hiệu suất và giảm chi phí sản xuất pin mặt trời. Các vật liệu này có tiềm năng thay thế silic trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Năng lượng mặt trời là nguồn năng lượng tái tạo vô tận, có tiềm năng lớn trong việc thay thế các nguồn năng lượng truyền thống đang dần cạn kiệt và gây ô nhiễm môi trường. Việt Nam nằm trong khu vực có cường độ bức xạ mặt trời cao, trung bình khoảng 5 kWh/m²/ngày với số giờ nắng dao động từ 1600 đến 2600 giờ/năm, đặc biệt tại các vùng miền Trung và miền Nam. Tuy nhiên, việc khai thác hiệu quả nguồn năng lượng này vẫn còn nhiều thách thức do biến động của điều kiện môi trường và yêu cầu kỹ thuật cao trong thiết kế hệ thống.

Luận văn tập trung nghiên cứu thiết kế hệ thống biến đổi năng lượng mặt trời hoạt động độc lập, nhằm tối ưu hóa hiệu suất khai thác và sử dụng năng lượng mặt trời trong các ứng dụng thực tế như cung cấp điện cho vùng sâu vùng xa, hải đảo, hoặc làm nguồn điện dự phòng. Phạm vi nghiên cứu bao gồm thiết kế phần cứng (pin mặt trời, bộ biến đổi DC/DC, bộ nghịch lưu DC/AC, ắc quy) và phát triển các thuật toán điều khiển bám điểm công suất cực đại (MPPT) nhằm đảm bảo hệ thống hoạt động ổn định và hiệu quả trong điều kiện biến đổi của bức xạ và nhiệt độ.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển công nghệ năng lượng tái tạo tại Việt Nam, góp phần giảm phụ thuộc vào nguồn năng lượng hóa thạch, bảo vệ môi trường và thúc đẩy phát triển kinh tế bền vững. Các chỉ số hiệu suất như công suất cực đại của pin mặt trời, hiệu suất chuyển đổi năng lượng, và độ ổn định của hệ thống được sử dụng làm tiêu chí đánh giá kết quả nghiên cứu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Hiệu ứng quang điện (Photovoltaic Effect): Giải thích nguyên lý chuyển đổi năng lượng ánh sáng mặt trời thành điện năng qua các tế bào bán dẫn p-n, bao gồm hiện tượng phát sinh dòng điện khi có ánh sáng chiếu vào và các đặc tính điện áp-dòng điện (I-V) của pin mặt trời.

• Mô hình điện tương đương của pin mặt trời: Sử dụng sơ đồ mạch điện gồm nguồn dòng quang điện, diode chỉnh lưu, điện trở nối tiếp và điện trở song song để mô tả đặc tính điện của pin, từ đó xây dựng các phương trình đặc trưng V-A và P-V.

• Thuật toán bám điểm công suất cực đại (MPPT): Các thuật toán điều khiển như Perturb and Observe (P&O), Incremental Conductance (INC), và phương pháp điều khiển tỉ lệ điện áp hở mạch (Open Circuit Voltage) được áp dụng để xác định và duy trì điểm làm việc tối ưu của pin mặt trời trong điều kiện biến đổi môi trường.

• Mạch biến đổi điện DC/DC và DC/AC: Các cấu hình biến đổi như Buck, Boost, Buck-Boost, Flyback, Half-Bridge, Full-Bridge và nghịch lưu điều biến độ rộng xung (PWM) được nghiên cứu để thiết kế bộ biến đổi nguồn phù hợp với yêu cầu hệ thống.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Số liệu thực nghiệm về đặc tính điện của pin mặt trời Kyocera KC130GHT-2, thông số kỹ thuật các linh kiện bán dẫn như Mosfet IXSH30N60AUI, và các mô hình toán học được xây dựng dựa trên tài liệu chuyên ngành và dữ liệu thực tế.

• Phương pháp phân tích: Sử dụng mô phỏng Matlab/Simulink để xây dựng và kiểm chứng mô hình hệ thống, bao gồm mô hình pin mặt trời, bộ điều khiển MPPT, bộ biến đổi DC/DC và nghịch lưu DC/AC. Phân tích hiệu suất hệ thống qua các biểu đồ đặc tính I-V, P-V và các tín hiệu điều khiển.

• Cỡ mẫu và chọn mẫu: Mô hình được xây dựng dựa trên thông số kỹ thuật của một tấm pin mặt trời tiêu chuẩn và các linh kiện điện tử phổ biến, phù hợp với quy mô hệ thống độc lập cung cấp điện cho hộ gia đình hoặc các ứng dụng nhỏ lẻ.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong năm 2018, bao gồm khảo sát lý thuyết, thiết kế phần cứng, phát triển thuật toán điều khiển, mô phỏng và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình hóa chính xác đặc tính pin mặt trời: Mô hình điện tương đương với các tham số Rs, Rsh, Iph, Is đã mô phỏng chính xác đặc tính I-V và P-V của pin mặt trời dưới các điều kiện bức xạ và nhiệt độ khác nhau. Ví dụ, tại cường độ bức xạ 1000 W/m² và nhiệt độ 25°C, công suất cực đại đạt khoảng 130 Wp với hiệu suất chuyển đổi khoảng 16%.

2. Hiệu quả thuật toán MPPT: Thuật toán Incremental Conductance (INC) và Perturb and Observe (P&O) được mô phỏng cho thấy khả năng theo dõi điểm công suất cực đại với độ chính xác trên 95%, giảm thiểu sai số so với phương pháp điều khiển tỉ lệ điện áp hở mạch. Thuật toán INC đặc biệt hiệu quả trong điều kiện biến đổi nhanh của bức xạ mặt trời.

3. Thiết kế bộ biến đổi DC/DC và DC/AC: Các cấu hình Boost converter và nghịch lưu điều biến độ rộng xung PWM được thiết kế và mô phỏng cho thấy khả năng duy trì điện áp đầu ra ổn định, đáp ứng yêu cầu tải với độ méo hài thấp, đảm bảo chất lượng điện áp gần dạng sóng sin chuẩn.

4. Tích hợp hệ thống hoạt động độc lập: Hệ thống năng lượng mặt trời hoạt động độc lập với bộ lưu trữ ắc quy được thiết kế đảm bảo cung cấp điện liên tục ngay cả khi không có ánh sáng mặt trời, với thời gian dự trữ ước tính khoảng vài giờ tùy theo dung lượng ắc quy lựa chọn.

Thảo luận kết quả

Kết quả mô phỏng cho thấy việc áp dụng các thuật toán MPPT hiện đại giúp khai thác tối đa công suất từ pin mặt trời, phù hợp với đặc tính biến đổi liên tục của môi trường. So sánh với các nghiên cứu trong ngành, kết quả đạt hiệu suất tương đương hoặc cao hơn nhờ tối ưu hóa thuật toán và thiết kế mạch biến đổi.

Việc lựa chọn cấu hình biến đổi DC/DC Boost và nghịch lưu PWM giúp hệ thống đạt được sự ổn định điện áp và giảm thiểu tổn thất năng lượng, phù hợp với các ứng dụng độc lập tại vùng núi, hải đảo. Các biểu đồ đặc tính I-V, P-V và tín hiệu điều khiển chu kỳ nhiệm vụ D của bộ biến đổi được trình bày rõ ràng trong mô phỏng, minh họa hiệu quả hoạt động của hệ thống.

Tuy nhiên, hạn chế của nghiên cứu là chưa thực hiện thử nghiệm thực tế trên hệ thống vật lý quy mô lớn, do đó hiệu suất thực tế có thể chịu ảnh hưởng bởi các yếu tố môi trường và kỹ thuật chưa được mô phỏng đầy đủ. Ngoài ra, các thuật toán MPPT vẫn còn nhược điểm khi gặp hiện tượng che khuất một phần tấm pin, gây ra điểm cực đại cục bộ làm giảm hiệu quả khai thác.

Đề xuất và khuyến nghị

1. Phát triển thuật toán MPPT nâng cao: Áp dụng các thuật toán kết hợp hoặc thuật toán thông minh như mạng nơ-ron nhân tạo, thuật toán di truyền để cải thiện khả năng theo dõi điểm công suất cực đại trong điều kiện che khuất và biến đổi nhanh của môi trường. Mục tiêu nâng cao độ chính xác trên 98% trong vòng 6-12 tháng, do nhóm nghiên cứu và kỹ sư điều khiển thực hiện.

2. Tối ưu thiết kế bộ biến đổi nguồn: Nghiên cứu và ứng dụng các linh kiện bán dẫn công suất mới như IGBT, SiC MOSFET để giảm tổn thất chuyển mạch, tăng hiệu suất chuyển đổi lên trên 95%. Thời gian thực hiện dự kiến 1 năm, phối hợp với các nhà sản xuất linh kiện và viện nghiên cứu.

3. Mở rộng thử nghiệm thực tế: Triển khai lắp đặt hệ thống mẫu tại các vùng núi, hải đảo với quy mô từ 1-5 kW để đánh giá hiệu quả hoạt động trong điều kiện thực tế, thu thập dữ liệu vận hành và điều chỉnh thiết kế. Kế hoạch thực hiện trong 18 tháng, phối hợp với các địa phương và đơn vị quản lý năng lượng.

4. Phát triển hệ thống quản lý năng lượng thông minh: Tích hợp hệ thống giám sát và điều khiển từ xa, sử dụng IoT để theo dõi trạng thái hoạt động, dự báo công suất và điều chỉnh vận hành tối ưu. Mục tiêu nâng cao độ tin cậy và giảm chi phí bảo trì trong vòng 2 năm, do nhóm công nghệ thông tin và kỹ thuật điện phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành điều khiển tự động hóa, kỹ thuật điện: Luận văn cung cấp kiến thức chuyên sâu về thiết kế hệ thống năng lượng mặt trời, thuật toán MPPT và mô hình hóa hệ thống, hỗ trợ nghiên cứu và phát triển công nghệ mới.

2. Kỹ sư thiết kế hệ thống năng lượng tái tạo: Tham khảo để áp dụng các giải pháp thiết kế bộ biến đổi nguồn, lựa chọn linh kiện và thuật toán điều khiển phù hợp với yêu cầu thực tế, nâng cao hiệu suất và độ ổn định hệ thống.

3. Các doanh nghiệp và nhà đầu tư trong lĩnh vực năng lượng mặt trời: Hiểu rõ về tiềm năng, thách thức và công nghệ hiện đại trong thiết kế hệ thống độc lập, từ đó đưa ra quyết định đầu tư và phát triển dự án hiệu quả.

4. Cơ quan quản lý và hoạch định chính sách năng lượng: Sử dụng luận văn làm tài liệu tham khảo để xây dựng các chính sách hỗ trợ phát triển năng lượng tái tạo, đặc biệt là các dự án điện mặt trời quy mô nhỏ và độc lập tại vùng sâu vùng xa.

Câu hỏi thường gặp

1. Hệ thống năng lượng mặt trời hoạt động độc lập là gì?
   Hệ thống hoạt động độc lập là hệ thống cung cấp điện hoàn toàn từ nguồn năng lượng mặt trời và lưu trữ ắc quy, không phụ thuộc vào lưới điện quốc gia. Ví dụ như các trạm điện mặt trời tại vùng núi hoặc hải đảo chưa có điện lưới.

2. Thuật toán MPPT có vai trò gì trong hệ thống?
   MPPT giúp tìm và duy trì điểm làm việc của pin mặt trời tại công suất cực đại, tối ưu hóa lượng điện năng thu được. Thuật toán P&O và INC là hai phương pháp phổ biến được sử dụng rộng rãi.

3. Tại sao cần bộ biến đổi DC/DC và DC/AC trong hệ thống?
   Bộ biến đổi DC/DC điều chỉnh điện áp đầu ra của pin mặt trời phù hợp với tải hoặc ắc quy, còn bộ biến đổi DC/AC chuyển đổi điện một chiều thành điện xoay chiều để sử dụng cho các thiết bị gia đình hoặc hòa lưới.

4. Hiệu suất chuyển đổi của hệ thống ảnh hưởng như thế nào đến hoạt động?
   Hiệu suất cao giúp giảm tổn thất năng lượng, tăng lượng điện thu được và giảm chi phí vận hành. Ví dụ, hiệu suất biến đổi trên 90% được xem là đạt yêu cầu trong các hệ thống hiện đại.

5. Làm thế nào để hệ thống hoạt động ổn định khi điều kiện ánh sáng thay đổi?
   Sử dụng thuật toán MPPT để điều chỉnh điểm làm việc liên tục, kết hợp với bộ lưu trữ ắc quy để cung cấp điện khi không có ánh sáng, đảm bảo nguồn điện ổn định cho tải.

Kết luận

• Năng lượng mặt trời là nguồn năng lượng tái tạo quan trọng, có tiềm năng lớn tại Việt Nam với cường độ bức xạ trung bình khoảng 5 kWh/m²/ngày.
• Luận văn đã xây dựng mô hình hệ thống năng lượng mặt trời hoạt động độc lập, bao gồm thiết kế phần cứng và phát triển thuật toán MPPT hiệu quả.
• Thuật toán Incremental Conductance và Perturb and Observe được chứng minh có khả năng theo dõi điểm công suất cực đại với độ chính xác cao trên 95%.
• Thiết kế bộ biến đổi DC/DC và DC/AC đảm bảo điện áp đầu ra ổn định, chất lượng điện áp gần dạng sóng sin, phù hợp với các ứng dụng thực tế.
• Đề xuất mở rộng nghiên cứu với các thuật toán MPPT nâng cao, thử nghiệm thực tế và phát triển hệ thống quản lý năng lượng thông minh trong các giai đoạn tiếp theo.

Để tiếp tục phát triển công nghệ năng lượng mặt trời, các nhà nghiên cứu và kỹ sư được khuyến khích áp dụng và cải tiến các giải pháp trong luận văn, đồng thời triển khai thử nghiệm thực tế nhằm nâng cao hiệu quả và độ tin cậy của hệ thống.

Trích đoạn nội dung tài liệu

Chương 1. Tng quan về hệ thống năng lượng mt trời thuộc vào giá trị điện tr R. Trong tọa độ OIV, công suất pin mt Trời cấp cho tải R bng diện tch hnh chữ nhật giới hạn bi hoành độ và tung độ của điểm làm việc. Với các giá trị R khác nhau, các điểm làm việc sẽ khác nhau và do đó tải tiêu thụ cng khác nhau.

Tn tại một giá trị R=ROPT mà tại đó công suất tải tiêu thụ là cực đại. Điểm làm việc ng với công suất cực đại, điểm A trên hnh 1.9, là điểm tiếp xúc giữa đường đc tnh VA của pin mt Trời và đường công suất không đi (đường công suất không đi IV = const là các đường hypecbol). Điểm làm việc và điểm công suất cực đại Giá trị điện tr tải tối ưu ROPT được xác định theo định luật Ohm: V ROPT  OPT (1.4) I OPT Ở điều kiện cường độ bc xạ không đi và nhiệt độ cho trước ta thấy: Nếu điện tr tải nh, R << ROPT, pin mt trời làm việc trong miền MN là miền 11 Chương 1. Tng quan về hệ thống năng lượng mt trời mà cường độ dng điện gn như không đi và gn bng dng đoản mạch ISC.

Nếu điện tr tải R lớn, R >> ROPT, pin mt Trời làm việc trong miền PS với hiệu điện thế gn như không đi và bng thế h mạch VOC. Ta thấy rng pin mt Trời chỉ làm việc có hiệu quả khi tải tiêu thụ điện có giá trị lân cận ROPT. Điều này không phải lúc nào cng d dàng đạt được bi v điểm làm việc ngay đối với một máy tiêu thụ điện cng thay đi. Ngoài ra bc xạ mt Trời và nhiệt độ của môi trường thay đi liên tục theo thời gian, nên đường đc tnh V-A của pin mt Trời cng thay đi và do đó làm dịch chuyển điểm làm việc ra khi điểm làm việc tối ưu.

Công suất đỉnh là công suất ra cực đại của pin mt trời dưới điều kiện cường độ bc xạ và nhiệt độ nhất định. Thường được tnh dưới điều kiện thử nghiệm chuẩn (STC : Standard Test Condition) là cường độ bc xạ 1000W/m2 và nhiệt độ 25 0C. Công suất đỉnh thường được đo bng Wp (Watt peak), để chỉ ra giá công suất đỉnh  điều kiện phng th nghiệm, giá trị này rất khó đạt được dưới điều kiện hoạt động thực tế. e) Hiu sut chuyn đi năng lưng Hiệu suất chuyển đi quang năng là tỉ lệ phn trăm năng lượng photon đã chuyển hóa thành điện năng khi pin được nối với tải trên năng lượng photon thu vào.A Với: E (W/m2) : cường độ bc xạ tới.

A (m²) : diện tch bề mt của pin. Thừa số lấp đy Kf (Fill factor) Thừa số lấp đy là tỉ số giữa công suất cực đại với tch của điện áp h mạch Voc và dng ngn mạch Isc.I SC Các thông số quang điện hóa gm dng ngn mạch ISC, thế mạch h VOC, và công suất cực đại Pmax được xác định từ đường đc trưng V-A. Tng quan về hệ thống năng lượng mt trời Nhn xt: sau khi đã khảo sát được ảnh hưng của các yếu tố bên trong (Rs,Rsh) và các yếu tố bên ngoài (Bc xạ mt trời, nhiệt độ) lên đc tnh của tấm pin mt trời. Cho thấy khi các yếu tố kh hậu bên ngoài thay đi th đường đc tnh sẽ thay đi theo do đó điểm có công suất lớn nhất cng di chuyển theo và vị tr của điểm MPP đó không thể biết trước được nó đang nm  đâu.

Do đó, việc cn thiết để khai thác hiệu quả tấm pin mt trời là phải có một thuật toán để theo di được quá trnh di chuyển, vị tr của điểm MPP và áp đt hệ thống năng lượng mt trời phải hoạt động tại điểm MPP đó. ng dụng pin mt tri trong đi sng 1. Tch hp vo thit b Pin mt trời có ưu điểm gọn nhẹ có thể lp vào bất k đâu có ánh sáng mt trời, đc biệt được ng dụng rộng rãi trong lĩnh vực hàng không v trụ. Những nơi mà các ngun năng lượng thông dụng không thể cung cấp tới.

Trạm v trụ ISS và Robot tự hành trên sao ha Pin mt trời cng được tch hợp vào các thiết bị sử dụng trong đời sống hàng ngày như: đng h, máy tnh, đèn đường … Nó là ngun năng lượng xanh, sạch đang dn được ng dụng vào các phương tiện giao thông thay thế cho các nguyên liệu truyền thống gây ô nhim môi trường. Ngun đin di đng Ngun điện này sẽ cung cấp điện cho các thiết bị điện tại bất k nơi đâu. Đc biệt những mơi không có ngun điện lưới như vng sâu vng xa, hải đảo, trên biển … Các ng dụng ngun điện di động phải kể tới bộ sạc năng lượng mt trời, cp năng lượng mt trời, áo năng lượng mt trời, trạm điện năng lượng mt trời di động. Tng quan về hệ thống năng lượng mt trời Hnh 1.

Ngun sạc di động và hệ thống điện trên tàu biển 1. Ngun đin cho tòa nh Ngun điện cho ta nhà là một trong những giải pháp vừa giúp giảm hóa đơn tiền điện hàng tháng, vừa giúp giảm đu tư của xã hội cho các công trnh nhà máy điện khng l bng cách kết hợp sc mạnh của toàn dân trong việc tạo ra điện phục vụ đời sống sản xuất chung. Ngói năng lương mt trời của công ty Tesla (Mỹ) Ngun điện cho ta nhà được chia thành 2 loại đó là ngun điện mt trời cục bộ và ngun điện mt trời ha lưới điện quốc gia. Riêng ngun điện mt trời ha lưới điện quốc gia có nhiều ưu điểm và mang lại lợi ch kinh tế cao.

Sử dụng ngun điện mt trời trong gia đnh vừa giúp bảo vệ môi trường, vừa thể hiện phong cách sống hiện đại. Tng quan về hệ thống năng lượng mt trời 1. Nh my đin mt tri Bng cách kết nối nhiều ngun điện mt trời với nhau có thể tạo ra được t hợp ngun điện mt trời có đủ khả năng thay thế một nhà máy phát điện. Nhà máy điện sử dụng pin mt trời Nhà máy điện mt trời có thể cung cấp cho một thành phố, một hn đảo… Hiện nay số lượng nhà máy điện mt trời trên thế giới cn hạn chế, tuy nhiên trong tương lai số lượng này sẽ tăng lên khi giá thành của pin mt trời giảm xuống.

Đin mt tri ti Vit Nam 1. Tim năng đin mt tri  Vit Nam Theo Đng Đnh Thống (2008), Việt Nam thuộc vng có bc xạ mt trời vào loại cao trên thế giới, với số giờ nng dao động từ 1600-2600giờ/năm, (trung bnh xấp xỉ 5kwh/m2/ngày), được đánh giá là khu vực có tiềm năng rất lớn về năng lượng mt trời, đc biệt là tại khu vực miền Trung và miền Nam. Theo các nhà chuyên môn th trong tương lai, nhu cu sử dụng các thiết bị chạy bng năng lượng mt trời  nước ta là rất lớn, kể cả khu vực thành thị cng như khu vực nông thôn. Pin mt trời vừa có thể thay thế cho thuỷ điện nh khi ma hanh khô, vừa có thể là ngun năng lượng dự trữ khi điện lưới quốc gia không đủ cung cấp cho người dân.

Nhng d n đin mt tri  Vit Nam Tuy tiềm năng điện mt trời  Việt Nam là rất lớn nhưng do chi ph phát triển điện mt trời trước cn khá cao nên các dự án điện mt trời  Việt Nam chủ yếu có quy mô nh lẻ và mang tnh chất thử nghiệm. Các dự án điện mt trời này thường là các hệ thống 15 Chương 1. Tng quan về hệ thống năng lượng mt trời điện mt trời độc lập cung cấp điện cho các khu vực mà lưới điện quốc gia chưa thể vươn tới như các vng núi, vng xa vng xôi, hải đảo. Hiện này việc sử dụng các ngun năng lượng sạch, thân thiện với môi trường đã và đang được chnh phủ tạo điều kiện phát triển.

Do đố hiện nay trên cả nước ta có rát nhiều dự án điện mt trời đang được bàn thảo và lên kế hoạch phát triển. V dụ như:  Dự án điện mt trời  Ninh Thuận: 500 MW  Dự án điện mt trời  Khánh Ha: 200 MW 1. Kt lun chương 1 Năng lượng mt trời là một dạng năng lượng tái tạo vô tận với trữ lượng lớn. Đó là một trong các ngun năng lượng tái tạo quan trọng nhất mà thiên nhiên ban tng cho hành tinh chúng ta.

Đng thời nó cng là ngun gốc của các ngun năng lượng tái tạo khác như năng lượng gió, năng lượng sinh khối, năng lượng các dng sông,… Năng lượng mt trời có thể nói là vô tận. Tuy nhiên, để khai thác, sử dụng ngun năng lượng này cn phải biết các đc trưng và tnh chất cơ bản của nó, đc biệt khi tới bề mt quả đất. Chương 1 đã giới thiệu được các vấn đề: - Cấu trúc của mt trời và đc điểm của ngun năng lượng mt trời. - Các phương pháp khai thác, sử dụng năng lượng mt trời hiện nay.

Trong đó tác giả cng nhấn mạnh vấn đề sử dụng hiệu quả ngun năng lượng mt trời và hệ thống điện mt trời độc lập là một phương thc sử dụng năng lượng mt trời rất kinh tế, đc biệt ph hợp với địa hnh các vng miền núi, xa xôi hải đảo, nơi mà lưới điện quốc gia chưa có điều kiện vươn tới. Năng lượng là lĩnh vực đang có xu hướng nghiên cu để đưa vào sử dụng rộng rãi và cng là vấn đề mà luận văn nghiên cu. Chương 2 sẽ trnh bày các vấn đề thiết kế và điều khiển hệ thống năng lượng mt trời. Các vấn đề thiết kế – điều khiển hệ thống năng lượng mt trời Chương 2.

CÁC VN ĐỀ THIT K – ĐIỀU KHIN H THNG NĂNG LƯNG MT TRỜI 2. Cu trc h thng đin mt tri Hnh 2. Hệ thống điện mt trời Hệ thống điện mt trời được cơ bản chia làm hai loại: - Hệ PV làm việc độc lập - Hệ PV làm việc nối lưới Trong đó hệ PV độc lập thường được sử dụng tại các vng cao, vng miền núi, vng xa xôi hải đảo, nơi gp khó khăn trong việc kéo điện lưới quốc gia. Bên cạnh đó, hệ PV làm việc độc lập cn được sử dụng như là một ngun điện dự phng cho các hộ gia đnh.

Trong khi đó hệ thống PV làm việc nối lưới có mạng lưới PMT được thiết kế cung cấp công suất để ha lưới điện quốc gia. Một hệ thống năng lượng mt trời cơ bản gm những thành phn sau:  Dãy pin mt trời.  Bộ điều khiển sạc cho c quy.
