Nghiên Cứu Thiết Kế & Chế Tạo Cơ Cấu Điều Khiển Điện Cực Tự Động Cho Máy Tia Lửa Điện R-C

Tóm tắt nghiên cứu (200-250 từ)

  • Vấn đề nghiên cứu chính (Research Question): Làm thế nào để làm chủ hoàn toàn quy trình tính toán, thiết kế và chế tạo cơ cấu chấp hành trục Z cùng hệ thống điều khiển tự động duy trì khe hở phóng điện cho máy gia công tia lửa điện (EDM) định hình loại xung R-C với chi phí thấp, linh kiện sẵn có trong nước?
  • Phương pháp nghiên cứu (Methodology snapshot): Nghiên cứu tích hợp cơ điện tử: thiết kế cơ khí chính xác với cơ cấu vít me – đai ốc bi kết hợp sống trượt bi; xây dựng bộ nguồn phát xung R-C đa cấp (thô, bán tinh, tinh); và phát triển mạch servo bám khe hở phóng điện phản hồi analog sử dụng IC khuếch đại thuật toán (Op-Amp) điều khiển động cơ DC Printed motor quán tính thấp.
  • Kết quả then chốt (Key findings): Hệ thống vận hành ổn định, tự động hạ điện cực, duy trì khoảng cách đánh lửa tối ưu và tự động lùi điện cực khi xuất hiện đoản mạch (ngắn mạch). Thử nghiệm thực tế gia công thành công các vật liệu siêu cứng như thép gió đã nhiệt luyện ($63 - 64\text{ HRC}$) và thép khuôn $SKD11$ ($58 - 59\text{ HRC}$) với độ chính xác hình học đạt $\le 0.1\text{ mm}$.
  • Hàm ý thực tiễn (Implications): Khẳng định khả năng tự chủ công nghệ chế tạo thiết bị EDM định hình cỡ nhỏ tại Việt Nam, mở ra giải pháp giảm chi phí đầu tư thiết bị cho các cơ sở sản xuất khuôn mẫu vừa và nhỏ, đồng thời phục vụ đào tạo thực hành kỹ sư, thạc sĩ ngành Cơ khí Chế tạo máy.

Bối cảnh và tầm quan trọng (300-350 từ)

  • Hiện trạng kiến thức và công nghệ: Trong nền công nghiệp chế tạo hiện đại, nhu cầu sử dụng các loại vật liệu có độ bền nhiệt, độ cứng và khả năng chống mài mòn cực cao (như thép dụng cụ hợp kim, cacbit, hợp kim titan) tăng lên nhanh chóng trong chế tạo tuabin, động cơ hàng không và đặc biệt là ngành khuôn mẫu chính xác. Các phương pháp gia công cắt gọt truyền thống (tiện, phay, bào, mài) tỏ ra bất lực hoặc tiêu tốn chi phí dao cụ rất lớn khi gia công các chi tiết có độ cứng vượt quá $50\text{ HRC}$ với hình dạng hốc 3D phức tạp.
  • Khoảng trống nghiên cứu (Research Gap): Công nghệ gia công tia lửa điện (Electrical Discharge Machining – EDM) bóc tách kim loại bằng hiệu ứng điện - nhiệt là giải pháp lý tưởng cho các vật liệu này. Tuy nhiên, các dòng máy EDM CNC nhập khẩu từ Nhật Bản, Thụy Sĩ hay Đài Loan có giá thành rất cao (từ hàng chục đến hàng trăm nghìn USD), chi phí bảo trì và thay thế linh kiện đắt đỏ. Tại Việt Nam, nhiều cơ sở sản xuất và phòng thí nghiệm đào tạo kỹ thuật vẫn thiếu các thiết bị EDM định hình cỡ nhỏ, chi phí hợp lý, dễ vận hành và có khả năng sửa chữa, chế tạo hoàn toàn trong nước.

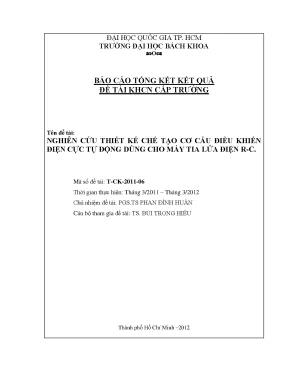

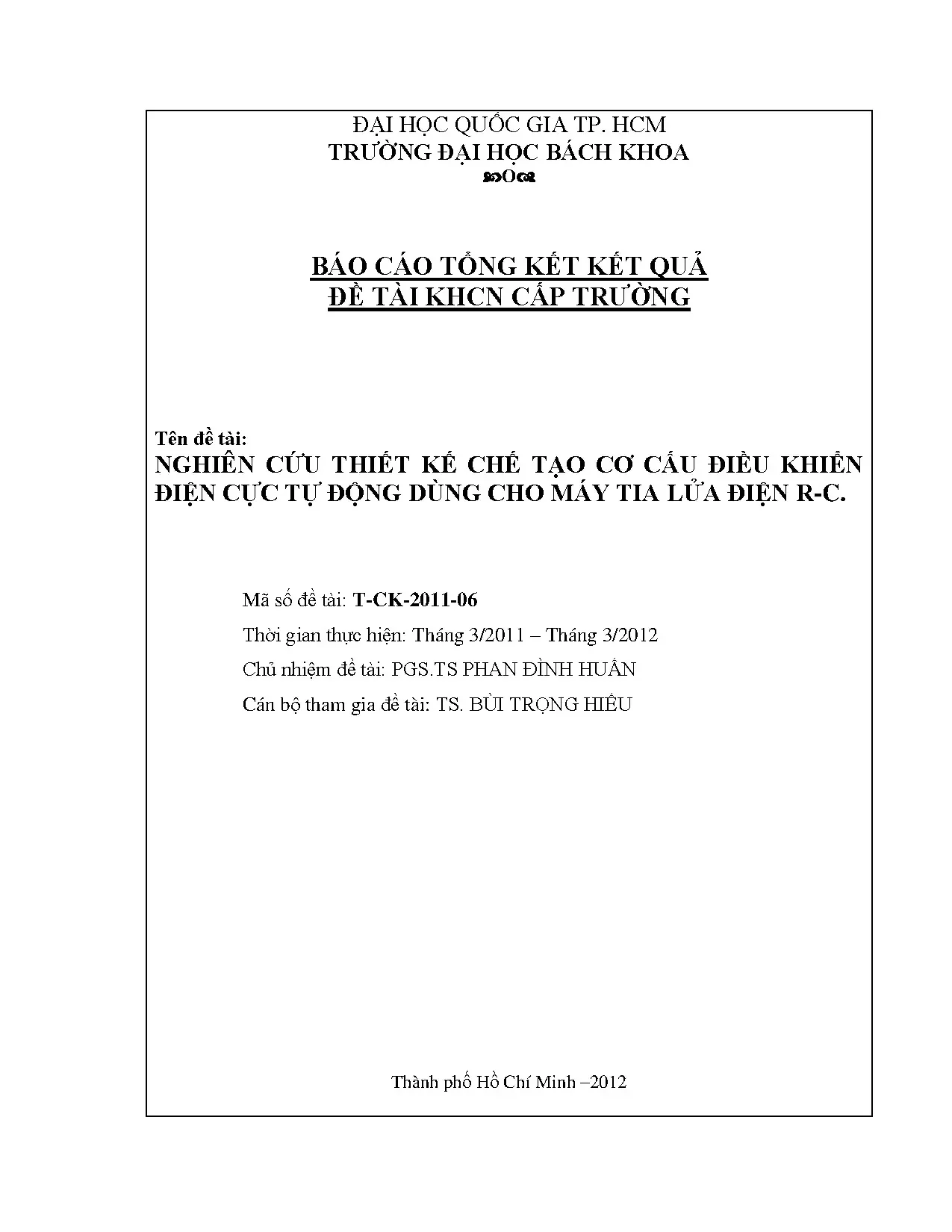

  • Tính thời điểm và mức độ cấp thiết: Đề tài nghiên cứu cấp Trường mã số T-CK-2011-06 do PGS.TS Phan Đình Huấn chủ nhiệm cùng TS. Bùi Trọng Hiếu tại Trường Đại học Bách khoa – ĐHQG TP.HCM thực hiện nhằm giải quyết trực tiếp nhu cầu nội địa hóa công nghệ EDM.
  • Tác động tiềm năng: Việc chế tạo thành công cơ cấu điều khiển điện cực tự động mạch R-C không chỉ cung cấp giải pháp máy công cụ giá rẻ cho các xưởng cơ khí khuôn mẫu phụ trợ mà còn nâng cao năng lực nghiên cứu - đào tạo chuyên sâu trong môn học "Các phương pháp gia công đặc biệt".

Methodology và approach (350-400 từ)

Nghiên cứu áp dụng quy trình thiết kế cơ điện tử toàn diện, kết hợp tính toán giải tích lý thuyết, mô phỏng động học và thực nghiệm công nghệ:

1. Thiết kế và tính toán hệ thống cơ khí chính xác

  • Truyền động trục Z: So sánh giữa các cơ cấu (bánh răng – thanh răng, vít me thường, vít me bi), nhóm nghiên cứu chọn cơ cấu vít – đai ốc bi (Ballscrew) mã hiệu BSS 2505 (đường kính $\varnothing = 25\text{ mm}$, bước ren $p = 5\text{ mm}$, hệ số tải trọng động $C = 18.03\text{ kN}$) kết hợp trục nối đàn hồi. Lựa chọn này giúp triệt tiêu khe hở đảo chiều, giảm ma sát trượt và nâng cao độ cứng vững khi dịch chuyển vi cấp.
  • Hệ dẫn hướng: Sử dụng sống trượt bi tuyến tính thay cho sống trượt phẳng hay sống trượt mang cá truyền thống, mang lại hệ số ma sát cực nhỏ ($\mu = 0.1$), chuyển động êm ái ở dải vận tốc thấp ($V_{max} = 1000\text{ mm/phút}$).
  • Gối đỡ trục: Tính toán chọn cặp ổ đũa côn đỡ chặn mã hiệu 7204 ($D=47\text{ mm}, d=20\text{ mm}$, tải động tính toán $C_{tt} = 238.3\text{ N} < C = 19.1\text{ kN}$), đảm bảo chịu toàn bộ trọng lượng đầu dao ($W = 10\text{ kg}$) và lực dọc trục phát sinh.
[Động cơ DC Printed Motor (120W)]
   (Khớp nối đàn hồi)
   (Chuyển động Z)
[Đầu Gá Điện Cực Dụng Cụ]

2. Thiết kế mạch động lực và nguồn tạo xung R-C

Mạch xung R-C được thiết kế với các tổ hợp điện trở $R$ và tụ điện $C$ mắc song song/nối tiếp, cho phép chuyển đổi linh hoạt qua 3 chế độ công nghệ:

  • Gia công thô: Tần số $f = 50 - 2500\text{ s}^{-1}$, tụ điện $C = 100,\mu\text{F}$, thời gian mở $T_{on} = 3.64\text{ ms}$.
  • Gia công bán tinh: Tần số $f = 1000 - 10000\text{ s}^{-1}$, tụ điện $C = 10 - 100,\mu\text{F}$, thời gian mở $T_{on} = 0.83\text{ ms}$.
  • Gia công tinh: Tần số $f \ge 2500\text{ s}^{-1}$, tụ điện $C \le 10,\mu\text{F}$, thời gian mở $T_{on} = 0.2\text{ ms}$.

3. Mạch điều khiển tự động Servo Feed-back

  • Sử dụng động cơ DC Printed motor công suất $120\text{ W}$ ($n = 72\text{ vòng/phút}$) với đặc tính quán tính rotor siêu thấp, giúp đảo chiều gần như tức thời.
  • Xây dựng mạch so sánh và khuếch đại điện áp khe hở phóng điện dựa trên IC Op-Amp (Operational Amplifier). Tín hiệu hồi tiếp điện áp tức thời giữa điện cực và phôi được biến đổi thành dải điện áp analog từ $-9\text{VDC}$ đến $+9\text{VDC}$ để cấp nguồn đảo chiều trực tiếp cho động cơ.

Phát hiện chính (400-450 từ)

Quá trình chạy thử nghiệm và gia công thực nghiệm mang lại các phát hiện công nghệ nổi bật sau:

                  +-------------------------------------------------+
                  |  Điện áp khe hở phóng điện giữa Điện cực & Phôi  |
                  +-----------------------+-------------------------+
                                          | (Tín hiệu hồi tiếp U)
                      +---------------------------------------+
                      |   Mạch Điều Khiển So Sánh (Op-Amp)    |
                      +-------------------+-------------------+
                                          |
        +---------------------------------+---------------------------------+
        | (Khi U > Uz: Hở mạch)           | (Khi U = Ue: Phóng tia lửa)     | (Khi U -> 0: Ngắn mạch/Kẹt phoi)
+-----------------------+     +-----------------------+     +-----------------------+
|  Động cơ quay thuận   |     |    Động cơ dừng lại   |     |  Động cơ quay ngược   |
|   Hạ điện cực xuống   |     |   Gia công ổn định    |     |   Lùi điện cực lên    |
+-----------------------+     +-----------------------+     +-----------------------+

1. Cơ chế phản hồi analog bằng Op-Amp triệt tiêu hoàn toàn sự cố ngắn mạch

Mạch điều khiển Op-Amp hoạt động cực kỳ tin cậy và phản ứng nhạy bén với sự thay đổi của khe hở phóng điện:

  • Khi khoảng cách điện cực còn lớn (chưa có dòng phóng), điện áp đạt mức đánh lửa $U_z$, mạch cấp điện thế dương quay thuận đưa điện cực tịnh tiến đi xuống.
  • Khi đạt khe hở đánh lửa tối ưu, điện áp sụt xuống điện áp phóng $U_e$, động cơ duy trì vị trí gia công.
  • Khi xuất hiện hiện tượng tích tụ phoi gây đoản mạch (ngắn mạch) hoặc điện cực đi quá sâu, điện áp sụt về $0\text{ V}$, mạch lập tức đảo cực điện áp sang âm, kéo động cơ quay ngược để rút điện cực lên, giải phóng khe hở và làm sạch dòng điện môi trước khi tiếp tục chu kỳ.

2. Tương quan định lượng giữa điện dung C và độ nhấp nhô bề mặt

Nghiên cứu chứng minh bằng thực nghiệm công thức tương quan giữa thể tích bốc vật liệu $V$ và điện tích phóng của tụ $Q = \frac{1}{2} C U^2$. Với $V = K \cdot C$ và chiều sâu vết lõm cực đại $R_{max} \approx K_1 \cdot C^{1/3}$:

  • Ở chế độ thô ($C = 100,\mu\text{F}$), năng lượng phóng lớn làm tăng tốc độ bóc vật liệu nhưng tạo ra lớp biến trắng và độ nhám lớn.
  • Khi chuyển sang chế độ tinh ($C = 10,\mu\text{F}$), thể tích vết lõm giảm mạnh, bề mặt gia công đạt độ bóng mịn cao, lớp chịu ảnh hưởng nhiệt (HAZ) giảm rõ rệt, hạn chế hình thành vi vết nứt tế vi do ứng suất nhiệt.

3. Hiệu năng gia công vượt trội trên các vật liệu siêu cứng

  • Máy vận hành trơn tru khi gia công trực tiếp trên các mẫu thép công cụ siêu cứng: Thép gió nhiệt luyện ($63 - 64\text{ HRC}$) và Thép khuôn $SKD11$ nhiệt luyện ($58 - 59\text{ HRC}$).
  • Sử dụng linh hoạt các cặp vật liệu điện cực: Đồng đỏ, Đồng Vonfram và Graphite trong môi trường điện môi dầu hỏa có hệ thống bơm tuần hoàn và bể lọc lắng phoi.

4. Độ chính xác gia công đạt chuẩn cơ khí chính xác

  • Độ chính xác hình học của chi tiết sau khi gia công đạt sai lệch kích thước $\le 0.1\text{ mm}$.
  • Các biên dạng hốc xung định hình thể hiện âm bản sắc nét của điện cực dụng cụ mà không bị biến dạng cơ học hay cong vênh phôi.

Đóng góp khoa học (250-300 từ)

  • Đóng góp về mặt lý thuyết (Theoretical Contributions): Hệ thống hóa và chuẩn hóa cơ sở tính toán động học, động lực học trục Z chuyên dụng cho máy EDM cỡ nhỏ; làm sáng tỏ quy luật bóc tách vật liệu điện - nhiệt và cơ chế biến đổi tổ chức tế vi bề mặt kim loại (lớp kết tinh lại, lớp tôi cứng trên $1000\text{ HV}$, và lớp ảnh hưởng nhiệt dưới $800\text{ HV}$) trong quá trình xung R-C.
  • Cải tiến về mặt phương pháp (Methodological Innovations): Đề xuất giải pháp tích hợp mạch điều khiển tự động bám khe hở bằng IC Op-Amp analog đơn giản, kinh tế nhưng đạt độ nhạy tương đương các hệ thống servo đắt tiền; giải quyết trọn vẹn bài toán chống kẹt và tự động thoát phoi trong điều kiện gia công hốc sâu.
  • Giá trị ứng dụng thực tiễn (Practical Applications): Chế tạo thành công nguyên mẫu máy gia công tia lửa điện R-C với $100%$ kết cấu cơ khí và mạch điều khiển có thể gia công, lắp ráp và sửa chữa ngay tại Việt Nam; cung cấp phương tiện thực hành trực quan cho sinh viên chuyên ngành Cơ khí - Cơ điện tử tại Trường Đại học Bách khoa – ĐHQG TP.HCM.

Đối tượng quan tâm (200-250 từ)

Nội dung báo cáo nghiên cứu mang lại giá trị tham khảo thiết thực cho các nhóm đối tượng sau:

  • Nhà nghiên cứu học thuật, Giảng viên & Sinh viên: Nguồn tài liệu tham khảo giá trị cho các đồ án tốt nghiệp, luận văn thạc sĩ chuyên ngành Máy công cụ, Kỹ thuật Cơ điện tử, và môn học Các phương pháp gia công đặc biệt.
  • Kỹ sư thiết kế và Chuyên gia khuôn mẫu: Các kỹ sư cơ khí tại các doanh nghiệp gia công chính xác, chế tạo khuôn dập, khuôn ép nhựa có thể ứng dụng giải pháp này để tự chế tạo hoặc cải tiến các module đầu xung EDM gắn trên thân máy phay cơ truyền thống.
  • Nhà quản lý kỹ thuật & Doanh nghiệp vừa và nhỏ: Cơ sở để đánh giá tính khả thi trong việc đầu tư, phát triển thiết bị gia công cơ khí chính xác nội địa hóa với chi phí thấp nhằm nâng cao năng lực cạnh tranh sản xuất.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Nghiên cứu đã thiết kế và chế tạo thành công cơ cấu điều khiển điện cực tự động trục Z sử dụng mạch so sánh Op-Amp đơn giản, cho phép tự động điều chỉnh khe hở phóng điện và thoát ngắn mạch tức thời, gia công chính xác ($\le 0.1\text{ mm}$) trên thép siêu cứng đạt $64\text{ HRC}$.

2. Phương pháp điều khiển khe hở phóng điện trong nghiên cứu có gì đặc biệt?

Thay vì sử dụng các bộ điều khiển số phức tạp và đắt tiền, nghiên cứu sử dụng nguyên lý phản hồi điện áp analog trực tiếp từ vùng gia công đưa vào IC Op-Amp để điều khiển đảo chiều tức thời động cơ DC Printed motor có quán tính rotor cực thấp.

3. Kết quả nghiên cứu có thể mở rộng (generalize) được không?

Hoàn toàn có thể mở rộng. Mô hình truyền động vít me bi kết hợp mạch Op-Amp và nguồn xung R-C có thể áp dụng cho các dòng máy xung định hình lớn hơn, hoặc module hóa thành cụm đầu gia công xung độc lập gắn lên máy vạn năng.

4. Hướng phát triển tiếp theo của đề tài là gì?

Nhóm nghiên cứu đề xuất nâng cấp hệ thống điều khiển số CNC đa trục, phát triển bộ nguồn xung bán dẫn công suất cao để thực hiện chế độ gia công siêu tinh (Super-finishing) và thương mại hóa sản phẩm.

5. Ứng dụng thực tế của kết quả nghiên cứu là gì?

Kết quả đã được đưa vào ứng dụng phục vụ đào tạo thực hành cho kỹ sư, thạc sĩ tại Khoa Cơ khí – Trường Đại học Bách khoa TP.HCM và sẵn sàng chuyển giao công nghệ cho các cơ sở sản xuất khuôn mẫu trong nước.

Kết luận (150 từ)

Đề tài nghiên cứu mã số T-CK-2011-06 đã hoàn thành xuất sắc các mục tiêu khoa học và công nghệ đề ra: làm chủ hoàn toàn từ khâu tính toán thiết kế cơ khí chính xác (vít me bi, sống trượt bi, động cơ DC servo) đến chế tạo bộ nguồn xung R-C và mạch điều khiển tự động Op-Amp. Kết quả thử nghiệm gia công trên thép gió ($63 - 64\text{ HRC}$) và $SKD11$ ($58 - 59\text{ HRC}$) đạt độ chính xác hình học $\le 0.1\text{ mm}$, chứng minh thiết bị hoàn toàn đáp ứng các yêu cầu kỹ thuật trong sản xuất khuôn mẫu và gia công chi tiết cơ khí phức tạp.

Trong giai đoạn tiếp theo, nhóm nghiên cứu hướng tới việc tối ưu hóa chế độ gia công siêu tinh và hoàn thiện thủ tục thương mại hóa sản phẩm. Quý độc giả, các trường đại học và doanh nghiệp quan tâm vui lòng liên hệ hợp tác chuyển giao công nghệ cùng nhóm nghiên cứu Khoa Cơ khí – Trường Đại học Bách khoa – ĐHQG TP.HCM.
