Nghiên Cứu Tăng Tỷ Số Tín Hiệu/Nhiễu (S/N) Từ Nhiều Loại Cảm Biến: Giải Pháp Nâng Cao Độ Chính Xác Trong Đo Lường Vi Dịch Chuyển

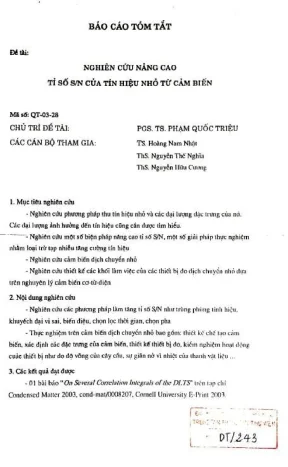

Tóm tắt nghiên cứu

Trong kỹ thuật đo lường hiện đại và tự động hóa, việc thu nhận các tín hiệu điện cực nhỏ từ các cảm biến luôn đối mặt với thách thức lớn: sự suy giảm tỷ số tín hiệu trên tạp âm ($S/N$) do các nguồn nhiễu nội tại và môi trường tác động. Đề tài nghiên cứu khoa học mã số QT-03-28 do PGS. Phạm Quốc Triệu chủ trì, cùng các cộng sự TS. Hoàng Nam Nhật, ThS. Nguyễn Thế Nghĩa và ThS. Nguyễn Hữu Cường thực hiện, tập trung giải quyết bài toán cốt lõi: Làm thế nào để tách và khuếch đại trung thực các tín hiệu vi mô từ cảm biến khi cường độ của chúng tương đương hoặc nhỏ hơn nhiều lần so với phông tạp âm?

Nghiên cứu kết hợp phân tích bản chất vật lý của các loại tạp âm nội tại (tạp âm nhiệt, tạp âm nổ, tạp âm $1/f$, tạp âm phát sinh – tái hợp) với việc triển khai các phương pháp nâng cao tỷ số $S/N$ tiên tiến: khuếch đại vi sai (KDVS), điều chế biên độ (AM), chọn lọc thời gian (Boxcar) và chọn pha (Lock-in).

Nhóm tác giả đã thiết kế, chế tạo thành công hệ thống thiết bị đo dịch chuyển siêu nhỏ dựa trên nguyên lý biến thế vi sai lõi Ferrite và mạch dao động Blocking. Kết quả thực nghiệm chứng minh hệ thống có khả năng triệt tiêu nhiễu vượt trội, xác định chính xác các biến dạng cơ học vi mô như độ võng dầm cầu, hệ số giãn nở nhiệt của vật liệu và ứng dụng trong cân điện tử độ nhạy cao.

Bối cảnh và tầm quan trọng

Thực trạng kỹ thuật và rào cản đo lường

Quá trình chuyển đổi các đại lượng vật lý phi điện (cơ, quang, nhiệt, từ) sang đại lượng điện thông qua các phần tử cảm biến (sensor) là nền tảng của mọi hệ thống quan trắc và điều khiển tự động. Tuy nhiên, khi đối tượng đo là các biến đổi cực nhỏ (micro-displacement, nhiệt độ biến thiên milli-Kelvin, quang thông yếu), tín hiệu điện áp thu được thường chỉ ở mức vài microvolt ($\mu V$) hoặc nanovolt ($nV$).

Tại dải biên độ này, khái niệm "tín hiệu lớn" hay "tín hiệu nhỏ" không mang tính tuyệt đối mà phụ thuộc trực tiếp vào tương quan công suất giữa tín hiệu hữu ích và phông tạp âm ($S/N$). Khi công suất tín hiệu tương đương hoặc thấp hơn công suất tạp tán, các mạch khuếch đại thông thường sẽ khuếch đại cả tín hiệu lẫn nhiễu, dẫn đến hiện tượng bão hòa mạch, méo dạng hoặc mất hoàn toàn thông tin cần đo.

Khoảng trống nghiên cứu và tính cấp thiết

Nhiều hệ thống đo lường truyền thống chưa phân tách rõ ràng giữa:

  1. Tín hiệu ($Signal$): Đại lượng hữu ích cần thu thập.
  2. Nhiễu ($Interference$): Các thăng giáng ngoại lai từ môi trường bên ngoài (nhiễu lưới điện công nghiệp 50Hz, sóng vô tuyền, rung động cơ học, biến thiên nhiệt độ môi trường).
  3. Tạp nội ($Intrinsic Noise$): Các thăng giáng ngẫu nhiên phát sinh từ chính cấu trúc vi mô của vật liệu và linh kiện bán dẫn (chuyển động Brown của hạt tải điện, quá trình tái hợp, phóng điện vi mô).

Việc thiếu vắng các giải pháp phần cứng đồng bộ—kết hợp giữa cấu trúc cảm biến triệt nhiễu tự nhiên và các khối tiền xử lý chọn lọc tần số, chọn lọc thời gian và đồng bộ pha—khiến việc chế tạo các thiết bị đo chính xác cao trong nước gặp nhiều rào cản. Đề tài QT-03-28 được triển khai nhằm làm chủ công nghệ thiết kế cảm biến vi sai và các giải pháp mạch nâng cao tỷ số $S/N$, mở ra tiềm năng tự chủ trang thiết bị đo lường chuyên dụng tại Việt Nam.

Methodology và Phương pháp tiếp cận

Nghiên cứu áp dụng quy trình tiếp cận tích hợp từ mô hình hóa toán - lý, thiết kế vi mạch chuyên dụng đến kiểm chuẩn thực nghiệm trên các mô hình vật lý thực tế.

+-----------------------------------------------------------------------------------+
|                            NGHIÊN CỨU & XỬ LÝ TÍN HIỆU                            |
+-----------------------------------------------------------------------------------+
                                          |
        +---------------------------------+---------------------------------+
        |                                                                   |
        v                                                                   v
+-----------------------+                                         +-----------------------+
|  Phân Loại Tạp Nhiễu  |                                         |  Kỹ Thuật Xử Lý S/N   |
|  - Tạp âm nhiệt       |                                         |  - Khuếch đại vi sai  |
|  - Tạp âm nổ          |                                         |  - Điều chế AM        |
|  - Tạp âm 1/f         |                                         |  - Tích phân Boxcar   |
|  - Tạp phát sinh -    |                                         |  - Bộ tách sóng       |
|    tái hợp            |                                         |    Lock-in            |
+-----------------------+                                         +-----------------------+
        |                                                                   |
        +---------------------------------+---------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|                           THIẾT KẾ PHẦN CỨNG CẢM BIẾN                             |
|  - Cảm biến biến thế vi sai (LVDT) lõi Ferrite                                    |
|  - Bộ dao động Blocking tạo xung kích thích                                       |
|  - Mạch chỉnh lưu toàn sóng, lọc tích phân & hiển thị                             |
+-----------------------------------------------------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|                              THỬ NGHIỆM ỨNG DỤNG                                  |
|  - Đo độ võng dầm cầu                                                             |
|  - Khảo sát giãn nở nhiệt vật liệu                                                |
|  - Cân điện tử vi lượng                                                           |
+-----------------------------------------------------------------------------------+

1. Phân loại và mô hình hóa tạp âm

Nhóm nghiên cứu đã phân loại chi tiết hơn 10 nguồn tạp âm nội tại trong linh kiện cảm biến:

  • Tạp âm nhiệt (Thermal Noise / Johnson-Nyquist): Xuất phát từ chuyển động hỗn loạn của hạt tải điện, với mật độ phổ điện áp $S_v(f) = 4kTR$.
  • Tạp âm nổ (Shot Noise): Hình thành do sự thăng giáng của dòng hạt tải vượt qua rào thế năng, có mật độ dòng $S_i(f) = 2eI$.
  • Tạp âm nhấp nháy ($1/f$ / Flicker Noise): Tỷ lệ nghịch với tần số $S(f) \sim 1/f^\gamma$ ($\gamma \approx 0.8 \div 1.4$), liên quan trực tiếp đến trạng thái bề mặt tiếp giáp bán dẫn.
  • Tạp âm phát sinh - tái hợp (G-R Noise) & Tạp âm thác lũ (Avalanche Noise): Gắn liền với sự thăng giáng số lượng hạt tải tự do trong khối bán dẫn dưới điện trường cao.

2. Các phương pháp nâng cao tỷ số S/N

  • Phương pháp trùng phùng (Coincidence Method): Sử dụng các đầu thu định hướng phối hợp mạch logic AND để loại bỏ các hạt bức xạ ngẫu nhiên không đồng thời từ không gian.
  • Khuếch đại vi sai (Differential Amplification): Khai thác tính đối xứng của mạch khuếch đại để nâng cao hệ số nén tín hiệu đồng pha ($CMRR$), triệt tiêu các can nhiễu môi trường tác động đồng thời lên hai ngõ vào.
  • Phương pháp điều chế biên độ (AM): "Băm" tín hiệu biến thiên chậm (DC hoặc tần số cực thấp) thành tín hiệu điều chế trên sóng mang tần số cao ($f_0 > 10F$). Giải pháp này giúp đẩy tín hiệu ra khỏi vùng tạp âm $1/f$ lớn, sau đó sử dụng mạch khuếch đại cộng hưởng dải hẹp ($Q$ cao) để lọc bỏ toàn bộ tạp âm ngoài dải.
  • Phương pháp chọn lọc thời gian (Boxcar Integrator): Sử dụng các cổng mở xung kim cực hẹp để lấy mẫu tín hiệu tuần hoàn tại các thời điểm xác định ($t_1, t_2$), giúp khôi phục dạng sóng suy giảm nhanh (như huỳnh quang micro-giây) và ứng dụng trong phổ tích phân mức sâu DLTS (Deep Level Transient Spectroscopy).
  • Phương pháp chọn pha (Lock-in Amplifier): Tách sóng đồng bộ dựa trên tần số và góc pha chuẩn. Bằng cách nhân tín hiệu đo với tín hiệu chuẩn rồi tích phân, Lock-in có khả năng trích xuất chính xác tín hiệu hữu ích ngay cả khi biên độ tín hiệu nhỏ hơn tạp âm đến 100 lần ($S/N \le 1/100$).

3. Thiết kế phần cứng cảm biến vi dịch chuyển

Hệ thống đo lường hoàn chỉnh được xây dựng dựa trên:

  • Khối chuyển đổi cơ - điện: Biến thế vi sai gồm 1 cuộn sơ cấp và 2 cuộn thứ cấp quấn đối xứng trên ống solenoid. Khi lõi Ferrite dịch chuyển trục ($x$), sự mất cân bằng hỗ cảm $M_{12} \neq M_{13}$ tạo ra suất điện động ngõ ra $E = E(x)$ tỷ lệ tuyến tính với độ dịch chuyển.
  • Khối nguồn kích thích: Mạch tạo dao động nghẹt (Blocking Oscillator) sử dụng hồi tiếp dương cực mạnh qua biến áp xung, tạo chuỗi xung vuông biên độ lớn, độ rộng hẹp, tần số ổn định cao.
  • Khối xử lý & chỉ thị: Mạch chỉnh lưu toàn sóng tải tích phân $R_T C_T$ chuyển đổi tín hiệu xoay chiều sang điện áp một chiều ổn định trước khi đưa vào bộ biến đổi ADC và hiển thị số.

Phát hiện chính và Kết quả thực nghiệm

1. Tạp âm tầng đầu quyết định chất lượng toàn hệ thống

Nghiên cứu chứng minh bằng giải tích toán học: Trong một chuỗi khuếch đại đa tầng ghép nối tiếp, công suất tạp âm toàn hệ thống quy về đầu vào chủ yếu do tầng đầu tiên quyết định:

$$P_{ta(tong)} \approx P_v + P_{ta1} + \frac{P_{ta2}}{K_{p1}}$$

Khi hệ số khuếch đại công suất tầng một ($K_{p1}$) đủ lớn, tạp âm của các tầng phía sau ($P_{ta2}$) trở nên không đáng kể. Do đó, việc thiết kế tầng tiền khuếch đại bằng linh kiện rời có tạp âm cực thấp và phối hợp trở kháng nguồn ($R_s$) tối ưu là điều kiện tiên quyết để đạt $S/N$ cao nhất.

2. Độ tuyến tính vượt trội của cảm biến biến thế vi sai lõi Ferrite

Khảo sát đặc tính thực nghiệm của cảm biến biến thế vi sai cho thấy:

  • Phương trình đặc trưng $E = E(x)$ đạt độ tuyến tính cao trên dải dịch chuyển vi mô từ vài micromet ($\mu m$) đến hàng milimet ($mm$).
  • Sử dụng phương pháp bình phương tối thiểu (hồi quy tuyến tính) để xử lý số liệu đo, hệ số tương quan đạt mức xấp xỉ 1, cho phép triệt tiêu sai số hệ thống và xác định độ nhạy cảm biến một cách chuẩn xác.
Suất điện động E(x) [V]
       ^
       |                      / (Đặc tính thực nghiệm tuyến tính)
       |                     /
       |                    /
       |                   /  E = S * x
       |                  /
  E_0  |-----------------/
       |                /|
       |               / |
       |--------------+--+------------------------> Độ dịch chuyển x [mm]
       0             x_1 x_2

3. Khả năng ứng dụng thực tế đa dạng

Hệ thống thiết bị đo vi dịch chuyển chế tạo thử nghiệm đã vượt qua các bài kiểm tra nghiêm ngặt trong nhiều kịch bản đo lường thực tế:

  • Quan trắc độ võng kết cấu cầu: Đo lường chính xác biến dạng đàn hồi cục bộ và độ võng của mô hình dầm cầu dưới các mức tải trọng tĩnh và động khác nhau.
  • Đo hệ số giãn nở nhiệt của vật liệu: Phát hiện sự thay đổi chiều dài vi mô của các thanh kim loại/hợp kim khi gia nhiệt, cung cấp số liệu chính xác phục vụ nghiên cứu vật lý chất rắn và khoa học vật liệu.
  • Ứng dụng làm cân điện tử vi lượng: Tận dụng độ nhạy cao của biến thế vi sai để chuyển đổi độ võng lò xo đàn hồi thành chỉ số khối lượng chính xác đến cấp miligram.

4. Thành tựu công bố khoa học và sản phẩm ứng dụng

Đề tài đã hoàn thành xuất sắc các chỉ tiêu khoa học với chuỗi kết quả nổi bật:

  • 01 bài báo quốc tế: "On Several Correlation Integrals of the DLTS" đăng trên cơ sở dữ liệu Condensed Matter (Cornell University E-Print arXiv: cond-mat/0008207, 2003).
  • 01 bài báo trong nước: "Nghiên cứu cảm biến PN và khả năng ứng dụng" đăng trên Tạp chí Khoa học & Công nghệ - Đại học Thái Nguyên, Số 2 (26), 2003.
  • 01 báo cáo khoa học: "Sử dụng cảm biến Cơ - Từ - Điện đo dịch chuyển nhỏ" tại Hội nghị Vật lý Chất rắn Toàn quốc lần thứ IV (Núi Cốc, 11/2003).
  • Đào tạo: Hướng dẫn thành công 01 Luận văn Thạc sĩ Khoa học (Học viên Cao học Nguyễn Hữu Cường, 2003).
  • Thương mại hóa / Triển lãm: Chế tạo thành công mẫu sản phẩm "Thiết bị đo dịch chuyển nhỏ" và tham gia trưng bày tại Chợ Công nghệ và Thiết bị Việt Nam (TECHMART Vietnam 2003, Triển lãm Giảng Võ, Hà Nội, 10/2003).

Đóng góp khoa học và Giá trị thực tiễn

Đóng góp về mặt lý thuyết

  • Hệ thống hóa toàn diện các cơ chế phát sinh tạp âm vi mô trong vật liệu bán dẫn và linh kiện chuyển đổi tín hiệu, cung cấp cơ sở toán học để tính toán phân bố phổ tạp âm trong mạch khuếch đại đo lường.
  • Hoàn thiện mô hình toán học giải tích cho các tích phân tương quan trong kỹ thuật phổ điện dung mức sâu (DLTS), hỗ trợ đắc lực cho việc khảo sát các tâm bẫy sâu trong cấu trúc bán dẫn $P-N$.

Cải tiến về mặt phương pháp luận

  • Đề xuất quy trình thiết kế phối hợp giữa cảm biến cơ học chính xác và mạch điện tử chọn pha Lock-in / tích phân Boxcar, chứng minh tính khả thi của việc trích xuất tín hiệu dưới ngưỡng phông tạp âm mà không cần đến các hệ thống làm lạnh đắt tiền.

Giá trị ứng dụng thực tiễn

  • Lĩnh vực xây dựng & giao thông: Cung cấp giải pháp nội địa hóa thiết bị đo biến dạng công trình, kiểm định độ an toàn dầm cầu, quan trắc lún nứt công trình giao thông.
  • Lĩnh vực công nghiệp chế tạo: Ứng dụng trong các đầu đo kiểm kích thước vi mô, cảm biến vị trí chính xác cho máy công cụ CNC, robot tự động hóa.
  • Nghiên cứu & Giảng dạy: Phục vụ công tác đào tạo sau đại học và trang bị cho các phòng thí nghiệm vật lý ứng dụng, cơ điện tử.

Đối tượng quan tâm và Lợi ích thực tế

Đối tượng Trọng tâm quan tâm Lợi ích thu được
Nhà nghiên cứu Vật lý & Bán dẫn Kỹ thuật DLTS, giải tích tạp âm $1/f$, tạp âm G-R, vật lý tiếp xúc $P-N$. Nắm vững phương pháp phân tích tâm bẫy điện tử và cơ chế suy giảm tín hiệu trong cấu trúc vật liệu.
Kỹ sư Đo lường & Cơ điện tử Cảm biến LVDT lõi Ferrite, mạch Lock-in, mạch dao động Blocking. Tham khảo sơ đồ nguyên lý mạch thực tế để thiết kế các cảm biến đo khoảng cách/vị trí chống nhiễu cao.
Kỹ sư Giám sát Công trình (SHM) Kỹ thuật đo độ võng dầm cầu, đo biến dạng nhiệt kết cấu. Sở hữu giải pháp đo biến dạng vi mô với chi phí thấp, độ tin cậy cao trong môi trường công trường nhiều nhiễu.
Sinh viên & Học viên Cao học Xử lý tín hiệu yếu, phương pháp bình phương tối thiểu, phối hợp trở kháng. Tài liệu tham khảo chuẩn mực về phương pháp luận nghiên cứu và kỹ thuật thực nghiệm đo lường điện tử.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của đề tài QT-03-28 là gì?

Nghiên cứu khẳng định chất lượng tạp âm của toàn bộ chuỗi đo lường được định đoạt bởi tầng tiền khuếch đại đầu tiên, đồng thời chứng minh việc kết hợp cảm biến biến thế vi sai với các kỹ thuật điều chế chọn pha (Lock-in) và chọn lọc thời gian (Boxcar) có thể trích xuất chính xác tín hiệu vi dịch chuyển ngay cả khi tỷ số tín hiệu trên nhiễu cực kỳ thấp ($S/N \le 1/100$).

2. Kỹ thuật Lock-in và Boxcar khác nhau như thế nào trong xử lý tín hiệu yếu?

  • Boxcar (Lấy mẫu tích phân): Tập trung vào miền thời gian, sử dụng xung kim để "mở cổng" trích xuất biên độ tín hiệu tại các thời điểm định trước của các quá trình tuần hoàn nhanh (thích hợp cho đo huỳnh quang, chuyển tiếp điện dung DLTS).
  • Lock-in (Khuếch đại chọn pha): Tập trung vào miền tần số và pha, nhân tín hiệu đo với tín hiệu sóng mang chuẩn đồng bộ rồi lọc thông thấp, giúp triệt tiêu hoàn toàn các thành phần tần số và pha ngẫu nhiên ngoài tần số chuẩn.

3. Kết quả nghiên cứu có thể tổng quát hóa cho các loại cảm biến khác không?

Hoàn toàn có thể. Mặc dù thực nghiệm tập trung vào cảm biến cơ - từ - điện đo dịch chuyển, các nguyên lý phân tích tạp âm nội tại và phương pháp tăng tỷ số $S/N$ (điều chế AM, khuếch đại vi sai, lọc pha) đều là nguyên lý chung, áp dụng trực tiếp cho cảm biến quang điện (Photodiode), cảm biến nhiệt điện (Thermocouple), cảm biến áp điện (Piezoelectric) và cảm biến y sinh.

4. Đâu là bước phát triển tiếp theo của hướng nghiên cứu này?

Các hướng mở rộng tiềm năng bao gồm:

  • Số hóa hoàn toàn khối Lock-in và Boxcar bằng chip xử lý tín hiệu số chuyên dụng (DSP) hoặc vi mạch logic lập trình được (FPGA).
  • Ứng dụng công nghệ vi cơ điện tử (MEMS) để thu nhỏ kích thước cảm biến biến thế vi sai lên chip bán dẫn.
  • Tích hợp truyền thông không dây phục vụ mạng lưới quan trắc sức khỏe công trình theo thời gian thực (IoT SHM).

5. Thiết bị đo vi dịch chuyển của đề tài có những ứng dụng thực tế cụ thể nào?

Thiết bị đã được kiểm nghiệm thực tế trong 3 ứng dụng chính: đo độ võng đàn hồi của mô hình cầu chịu tải trọng, đo hệ số nở dài nhiệt vi mô của thanh mẫu vật liệu, và đóng vai trò như khối cảm biến trong cân điện tử độ chính xác cao. Sản phẩm cũng đã được trưng bày và đánh giá cao tại Chợ Công nghệ và Thiết bị Việt Nam (TECHMART 2003).

Kết luận

Đề tài nghiên cứu khoa học mã số QT-03-28 do PGS. Phạm Quốc Triệu và các cộng sự thực hiện đã giải quyết toàn diện bài toán nâng cao tỷ số tín hiệu trên tạp âm ($S/N$) trong thu nhận tín hiệu nhỏ từ cảm biến. Thông qua việc kết hợp chặt chẽ giữa phân tích lý thuyết tạp âm, giải pháp xử lý tín hiệu tiên tiến (Lock-in, Boxcar, AM) và thiết kế phần cứng cảm biến biến thế vi sai tối ưu, nhóm nghiên cứu đã làm chủ công nghệ chế tạo thiết bị đo vi dịch chuyển chính xác cao với chi phí cạnh tranh.

Thành công của đề tài không chỉ thể hiện qua các công bố khoa học uy tín trên hệ thống tạp chí quốc tế/trong nước và sản phẩm thực nghiệm tại TECHMART 2003, mà còn đặt nền móng quan trọng cho việc phát triển các dòng vi cảm biến và thiết bị đo lường tự động hóa thế hệ mới tại Việt Nam.
