Nghiên Cứu Phương Pháp Điều Khiển Bộ Biến Đổi Điện Áp Xoay Chiều Ba Pha Bốn Dây

Nghiên cứu phương pháp điều khiển bộ biến đổi điện áp xoay chiều ba pha bốn dây giúp tối ưu hóa hiệu suất và độ ổn định trong hệ thống điện.

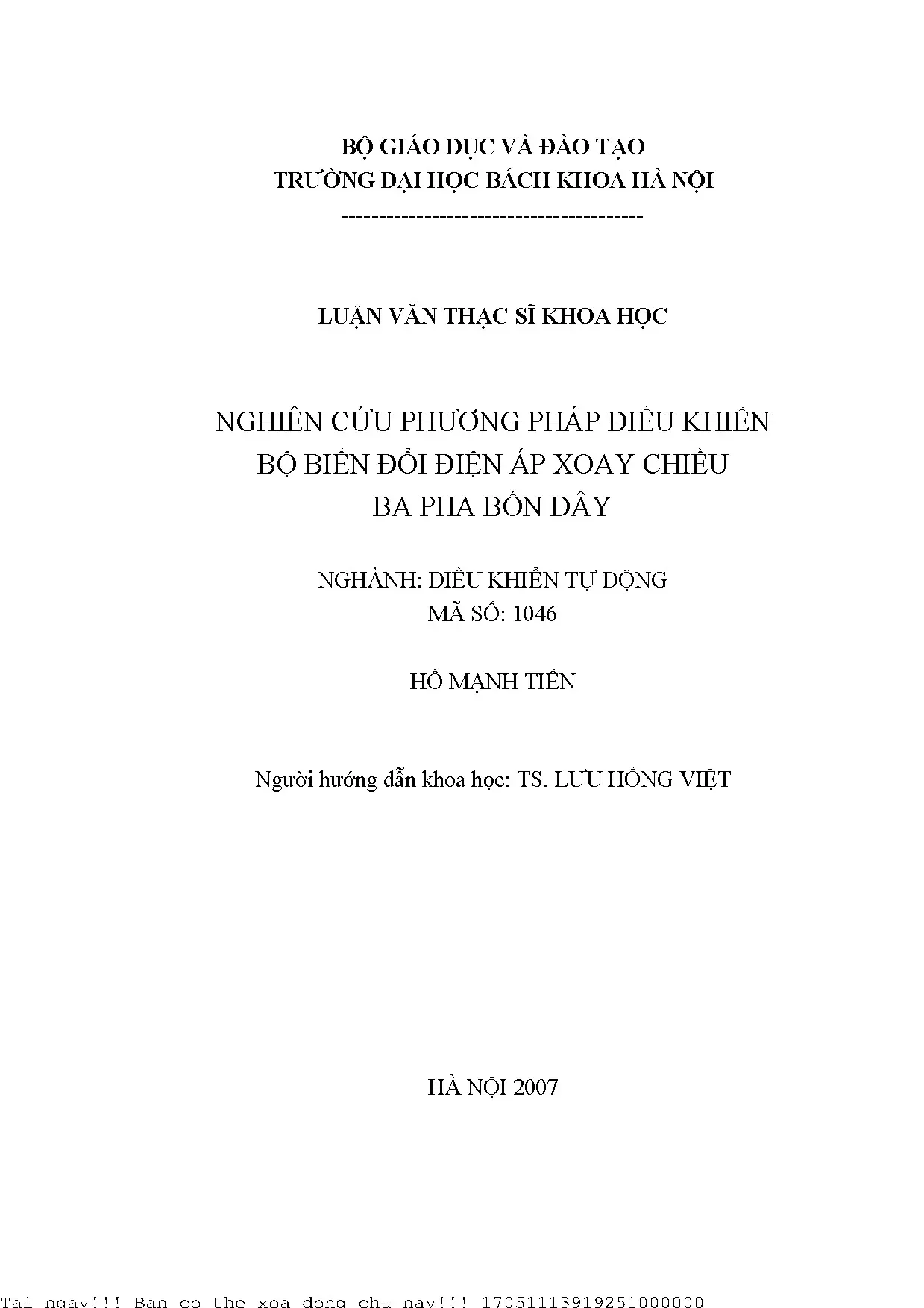

• Tác giả: Hồ Mạnh Tiến
• Người hướng dẫn: TS. Lưu Hồng Việt
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển Tự Động
• Đề tài: Nghiên Cứu Phương Pháp Điều Khiển Bộ Biến Đổi Điện Áp Xoay Chiều Ba Pha Bốn Dây
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2007
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TẢI/NGUỒN KHÔNG CÂN BẰNG VÀ TẢI PHI TUYẾN
• 1.1. Đặt vấn đề
• 1.2. Khái niệm về tải/nguồn không cân bằng
• 1.3. Định nghĩa tải/nguồn không cân bằng dựa vào sự chênh lệch công suất
• 1.4. Định nghĩa tải/nguồn không cân bằng dựa vào các thành phần đối xứng
• 1.5. Tải không cân bằng và các hệ số không cân bằng
• LỜI MỞ ĐẦU
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Bộ Biến Đổi AC AC Ba Pha Bốn Dây 55 ký tự

Các phương pháp điều khiển bộ biến đổi điện áp ba pha ba dây thường dựa trên giả thiết tải/nguồn cân bằng, dòng trung tính bằng không. Tuy nhiên, tải/nguồn không cân bằng hoặc tải phi tuyến là những trường hợp điển hình, với dòng trung tính khác không. Vì vậy, cần nghiên cứu tính chất và ảnh hưởng của chúng để điều khiển hệ thống chính xác hơn, nâng cao chất lượng điện áp/dòng điện đầu ra. Chương 1 trình bày khái niệm về tải/nguồn không cân bằng và tải phi tuyến. Tải/nguồn không cân bằng được phân tích dựa trên các thành phần đối xứng. Những phân tích này sẽ được sử dụng làm cơ sở cho thiết kế điều khiển ở các chương tiếp theo. Phương pháp phân tích dải tần số được dùng để mô tả tải phi tuyến, trong đó mô hình tải phi tuyến được biểu diễn dưới dạng những nguồn dòng hoặc nguồn áp điều hòa. Những dòng tải điều hòa còn được khảo sát thêm trong hệ tọa độ cố định αβγ và hệ tọa độ quay dq0 trong hai chương sau.

1.1. Khái Niệm Cơ Bản Về Tải Nguồn Điện Không Cân Bằng

Trong hệ thống điện ba pha, tải ba pha không cân bằng có thể do sự phân phối không đều về tải giữa ba pha hoặc do tải ba pha cân bằng làm việc trong điều kiện hệ thống bị sự cố như mất pha hoặc chạm pha. Nhiều phương pháp xác định tỉ lệ không cân bằng của tải/nguồn tồn tại, nhưng có thể nhóm chúng thành hai phương pháp chung: tính %UnBal dựa trên sự chênh lệch giữa tải pha lớn nhất và tải pha nhỏ nhất, và định nghĩa không cân bằng dựa vào các thành phần đối xứng. Phương pháp thứ nhất, mặc dù đơn giản, có thể không chính xác trong một số trường hợp nhất định.

1.2. Ảnh Hưởng Của Tải Phi Tuyến Lên Hệ Thống Điện Ba Pha

Tải phi tuyến tạo ra các sóng hài trong dòng điện, gây méo dạng điện áp lưới và ảnh hưởng đến hoạt động của các thiết bị khác kết nối vào lưới. Các thiết bị điện tử công suất như bộ chỉnh lưu, biến tần ba pha, và các thiết bị sử dụng nguồn xung (SMPS) thường là nguồn gốc của tải phi tuyến. Việc phân tích và giảm thiểu ảnh hưởng của tải phi tuyến là rất quan trọng để đảm bảo chất lượng nguồn điện chất lượng và độ tin cậy của hệ thống.

II. Vấn Đề Về THD và Hệ Số Công Suất trong Hệ Ba Pha 59 ký tự

Trong các hệ thống điện ba pha, tải/nguồn không cân bằng và tải phi tuyến có thể gây ra nhiều vấn đề liên quan đến chất lượng điện năng. THD (Total Harmonic Distortion) tăng cao do tải phi tuyến, trong khi hệ số công suất giảm do cả tải không cân bằng và tải phi tuyến. Theo tài liệu, "Trong các hệ thống, tải/nguồn không cân bằng và tải phi tuyến là những trường hợp điển hình và phổ biến. Chúng có những ảnh hưởng không tốt đến hoạt động bình thường của hệ thống, thậm chí có thể gây sự cố hệ thống.". Điều này đòi hỏi các giải pháp để cải thiện chất lượng điện năng và hiệu suất hệ thống.

2.1. Phân Tích Ảnh Hưởng Của Sóng Hài Đến Điện Áp Lưới

Sóng hài do tải phi tuyến gây ra có thể làm méo dạng điện áp lưới, ảnh hưởng đến hoạt động của các thiết bị nhạy cảm với chất lượng điện năng. Các thiết bị như máy tính, thiết bị điều khiển, và thiết bị đo lường có thể hoạt động không chính xác hoặc bị hư hỏng do ảnh hưởng của sóng hài. Việc sử dụng bộ lọc sóng hài là một giải pháp phổ biến để giảm thiểu ảnh hưởng của sóng hài đến điện áp lưới.

2.2. Giải Pháp Cải Thiện Hệ Số Công Suất cho Hệ Thống Ba Pha

Để cải thiện hệ số công suất trong hệ thống ba pha, có thể sử dụng các phương pháp như bù công suất phản kháng bằng tụ điện hoặc sử dụng các bộ bù công suất phản kháng tĩnh (SVC) hoặc bộ lọc tích cực (APF). Các phương pháp này giúp giảm dòng điện phản kháng, cải thiện hệ số công suất, và giảm tổn thất điện năng trong hệ thống.

2.3. Tác động của tải không cân bằng đến dòng trung tính.

Tải không cân bằng gây ra dòng điện chạy trong dây trung tính. Điều này có thể làm tăng tổn thất và gây quá nhiệt cho dây trung tính, đặc biệt trong các hệ thống có dây trung tính nhỏ. Việc cân bằng tải hoặc sử dụng biến áp cách ly có thể giúp giảm thiểu dòng điện trong dây trung tính.

III. Phương Pháp Điều Khiển PWM Bộ Biến Tần Ba Pha 58 ký tự

Điều khiển PWM là một phương pháp phổ biến để điều khiển bộ biến tần ba pha. Phương pháp này sử dụng các xung điều chế độ rộng để điều khiển các van bán dẫn trong bộ biến tần, tạo ra điện áp xoay chiều ba pha có biên độ và tần số mong muốn. Các thuật toán điều khiển PWM như điều khiển vector, điều khiển trực tiếp, và điều chế vector không gian (SVM) được sử dụng để cải thiện hiệu suất và chất lượng của điện áp đầu ra. Tài liệu gốc đề cập đến việc "Nguyên lý của chúng là điều chế độ rộng xung dựa trên việc tổng hợp vectơ chuẩn trong hệ tọa độ không gian hai chiều."

3.1. Điều Khiển Vector VC cho Bộ Biến Tần Ba Pha

Điều khiển vector là một phương pháp điều khiển cao cấp cho bộ biến tần ba pha, cho phép điều khiển độc lập dòng điện và từ thông của động cơ. Phương pháp này sử dụng các phép biến đổi tọa độ để chuyển đổi các biến điện áp và dòng điện từ hệ tọa độ ba pha sang hệ tọa độ quay dq0, giúp đơn giản hóa việc điều khiển và cải thiện hiệu suất động cơ.

3.2. Điều Khiển Trực Tiếp DTC Bộ Biến Tần Ba Pha

Điều khiển trực tiếp là một phương pháp điều khiển đơn giản hơn so với điều khiển vector, tập trung vào việc điều khiển trực tiếp điện áp và từ thông của động cơ mà không cần các phép biến đổi tọa độ phức tạp. Phương pháp này có ưu điểm là đáp ứng nhanh và ít phụ thuộc vào thông số động cơ.

3.3. Ưu điểm và nhược điểm của các phương pháp điều khiển khác nhau.

Mỗi phương pháp điều khiển đều có ưu và nhược điểm riêng. Điều khiển vector cho hiệu suất cao nhưng phức tạp, trong khi điều khiển trực tiếp đơn giản nhưng có thể kém hiệu quả hơn trong một số ứng dụng. Việc lựa chọn phương pháp điều khiển phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng.

IV. Điều Chế Vector Không Gian cho Biến Đổi Bốn Dây 56 ký tự

Điều chế vector không gian (SVM) là một kỹ thuật điều khiển PWM tiên tiến cho bộ biến đổi bốn dây. Kỹ thuật này sử dụng các vector điện áp không gian để tổng hợp điện áp đầu ra mong muốn, cho phép điều khiển chính xác cả điện áp ba pha và dòng trung tính. Điều này đặc biệt quan trọng trong các hệ thống có tải không cân bằng hoặc tải phi tuyến. Tài liệu gốc đề cập đến "Nguyên lý của chúng là điều chế độ rộng xung dựa trên việc tổng hợp vectơ chuẩn trong không gian ba chiều."

4.1. Nguyên Tắc Hoạt Động của Điều Chế Vector Không Gian

Điều chế vector không gian dựa trên việc lựa chọn các vector điện áp thích hợp để tạo ra điện áp đầu ra mong muốn. Các vector điện áp được chọn sao cho giá trị trung bình của điện áp đầu ra trong một chu kỳ chuyển mạch bằng với điện áp tham chiếu. Việc lựa chọn vector điện áp được thực hiện dựa trên vị trí của điện áp tham chiếu trong không gian vector.

4.2. Ưu Điểm Của Điều Chế Vector Không Gian So Với PWM Truyền Thống

Điều chế vector không gian có nhiều ưu điểm so với điều khiển PWM truyền thống, bao gồm hiệu suất cao hơn, THD thấp hơn, và khả năng điều khiển dòng trung tính. Kỹ thuật này cũng cho phép sử dụng tối đa điện áp DC bus, giúp cải thiện hiệu suất của bộ biến đổi.

4.3. Thuật toán lựa chọn vector trong SVM cho bộ biến đổi bốn dây.

Thuật toán lựa chọn vector trong SVM cho bộ biến đổi bốn dây phức tạp hơn so với bộ biến đổi ba dây, do phải xét đến cả dòng trung tính. Thuật toán này thường bao gồm các bước như xác định lăng trụ, xác định tứ diện, và tính toán các tỷ số điều chế để chọn các vector điện áp phù hợp.

V. Ứng Dụng và Mô Phỏng Bộ Chỉnh Lưu Bốn Dây trong Matlab 58 ký tự

Bộ chỉnh lưu bốn dây có nhiều ứng dụng trong các hệ thống điện ba pha, đặc biệt là trong các hệ thống có tải không cân bằng hoặc tải phi tuyến. Mô phỏng hệ thống sử dụng Matlab/Simulink/PLECS là một phương pháp hiệu quả để kiểm tra và đánh giá hiệu suất của bộ chỉnh lưu bốn dây trong các điều kiện hoạt động khác nhau. Tài liệu gốc đề cập đến việc "Sử dụng phần mềm Matlab/Simulink/Plecs để mô phỏng và kiểm nghiệm các kết quả nghiên cứu lý thuyết."

5.1. Mô Hình Hóa Hệ Thống Chỉnh Lưu Bốn Dây Trong Matlab Simulink

Để mô phỏng hệ thống chỉnh lưu bốn dây trong Matlab/Simulink, cần xây dựng các mô hình cho các thành phần chính của hệ thống, bao gồm bộ chỉnh lưu, mạch điều khiển, và tải. Các mô hình này có thể được xây dựng bằng cách sử dụng các khối có sẵn trong Simulink hoặc bằng cách viết các hàm tùy chỉnh bằng ngôn ngữ Matlab.

5.2. Kết Quả Mô Phỏng Trong Điều Kiện Điện Lưới Cân Bằng và Không Cân Bằng

Kết quả mô phỏng cho thấy bộ chỉnh lưu bốn dây có khả năng hoạt động ổn định và cung cấp điện áp DC chất lượng cao trong cả điều kiện điện lưới cân bằng và không cân bằng. Trong điều kiện điện lưới không cân bằng, bộ chỉnh lưu bốn dây có thể giảm thiểu ảnh hưởng của sự không cân bằng đến điện áp DC đầu ra.

5.3. Các tham số đánh giá hiệu năng của bộ chỉnh lưu.

Các tham số đánh giá hiệu năng của bộ chỉnh lưu bao gồm: độ ổn định điện áp, hiệu suất chuyển đổi, THD của dòng điện lưới, và khả năng đáp ứng với sự thay đổi của tải. Các tham số này có thể được đo và phân tích từ kết quả mô phỏng.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Biến Đổi AC AC 59 ký tự

Nghiên cứu này đã trình bày các phương pháp điều khiển bộ biến đổi AC-AC ba pha bốn dây để nâng cao chất lượng điện năng trong các hệ thống có tải không cân bằng và tải phi tuyến. Kết quả mô phỏng cho thấy các phương pháp điều khiển được đề xuất có hiệu quả trong việc giảm thiểu THD, cải thiện hệ số công suất, và ổn định điện áp DC đầu ra. Tuy nhiên, vẫn còn nhiều hướng phát triển để cải thiện hơn nữa hiệu suất và độ tin cậy của bộ biến đổi AC-AC. Tài liệu gốc kết luận "Phần kết luận sẽ khái quát lại những kết quả đã đạt được trong quá trình nghiên cứu, những tồn tại và hướng phát triển của đề tài."

6.1. Tổng Kết Các Kết Quả Đạt Được trong Nghiên Cứu

Nghiên cứu đã thành công trong việc xây dựng các mô hình mô phỏng cho bộ biến đổi AC-AC ba pha bốn dây và đánh giá hiệu suất của các phương pháp điều khiển khác nhau. Các kết quả đạt được cung cấp cơ sở cho việc thiết kế và triển khai các hệ thống biến đổi AC-AC hiệu quả hơn.

6.2. Hướng Nghiên Cứu Tiếp Theo để Nâng Cao Hiệu Suất Biến Đổi

Các hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các thuật toán điều khiển tiên tiến hơn, sử dụng các linh kiện bán dẫn mới với hiệu suất cao hơn, và tích hợp các chức năng bảo vệ và giám sát hệ thống thông minh. Nghiên cứu về ứng dụng điện năng lượng mặt trời và điện gió cũng rất tiềm năng.

6.3. Khả năng ứng dụng thực tế của nghiên cứu trong Smart Grid.

Các kết quả nghiên cứu có thể được ứng dụng trong lưới điện thông minh (Smart Grid) để cải thiện chất lượng điện năng, tăng cường độ tin cậy, và tích hợp các nguồn năng lượng tái tạo. Bộ biến đổi AC-AC đóng vai trò quan trọng trong việc kết nối các nguồn phân tán và điều khiển luồng công suất trong Smart Grid.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực truyền động điện, bộ biến đổi điện áp xoay chiều ba pha đóng vai trò quan trọng trong việc điều khiển động cơ và nâng cao hiệu quả sử dụng năng lượng. Theo ước tính, các hệ thống truyền động điện sử dụng bộ biến đổi ba pha có công suất từ vài trăm W đến vài MW, được ứng dụng rộng rãi trong công nghiệp hiện đại. Tuy nhiên, trong thực tế, tải và nguồn điện thường không cân bằng hoặc có tính phi tuyến, gây ra các hiện tượng như dòng trung tính khác không, méo dạng sóng điện áp và dòng điện, ảnh hưởng tiêu cực đến chất lượng điện năng và độ ổn định của hệ thống.

Mục tiêu nghiên cứu của luận văn là phát triển phương pháp điều khiển bộ biến đổi điện áp xoay chiều ba pha bốn dây nhằm nâng cao chất lượng điều khiển trong điều kiện tải/nguồn không cân bằng và tải phi tuyến. Phạm vi nghiên cứu tập trung vào hệ thống ba pha bốn dây, áp dụng lý thuyết điều khiển hiện đại và phương pháp điều chế vectơ không gian ba chiều, với mô phỏng trên phần mềm Matlab/Simulink/Plecs. Nghiên cứu có ý nghĩa thực tiễn lớn trong việc cải thiện hiệu suất và độ tin cậy của các hệ thống truyền động điện, đồng thời giảm thiểu các tác động xấu do tải không cân bằng và tải phi tuyến gây ra.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: phân tích thành phần đối xứng trong hệ thống ba pha và điều chế vectơ không gian. Phân tích thành phần đối xứng cho phép biểu diễn dòng điện hoặc điện áp ba pha không cân bằng thành ba thành phần: thứ tự thuận, thứ tự ngược và thứ tự không, từ đó xác định tỷ lệ không cân bằng thứ tự ngược (Unbal_N%) và thứ tự không (Unbal_0%). Điều chế vectơ không gian ba chiều là phương pháp điều khiển hiện đại, tổng hợp vectơ chuẩn trong hệ tọa độ αβγ, giúp điều khiển chính xác dòng điện ba pha và dòng trung tính trong bộ biến đổi bốn dây.

Các khái niệm chuyên ngành quan trọng bao gồm: tải/nguồn không cân bằng, tải phi tuyến, hệ số đỉnh (Kc), tổng độ méo hài (THD), mô hình bộ biến đổi ba pha ba dây và bốn dây, hệ tọa độ abc và dq0, cũng như các thuật toán điều chế vectơ không gian.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa lý thuyết và mô phỏng. Nguồn dữ liệu chính là các mô hình toán học và mô phỏng trên Matlab/Simulink/Plecs, với cỡ mẫu mô phỏng đa dạng các trường hợp tải cân bằng, không cân bằng và tải phi tuyến. Phương pháp phân tích bao gồm mô hình hóa bộ biến đổi điện áp ba pha bốn dây trong hệ tọa độ abc và dq0, xây dựng thuật toán điều chế vectơ không gian ba chiều, và áp dụng các phương pháp điều khiển dựa trên điện áp lưới và từ thông ảo.

Timeline nghiên cứu kéo dài trong năm 2007, với năm chương trình bày từ cơ sở lý thuyết, mô hình hóa, thuật toán điều chế, phương pháp điều khiển đến kết quả mô phỏng và thảo luận.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân tích tải/nguồn không cân bằng: Tải không cân bằng được mô tả chính xác bằng tỷ lệ không cân bằng thứ tự ngược và thứ tự không, với các trường hợp thực tế cho thấy dòng trung tính có thể lớn hơn 1,8 lần dòng pha cơ bản. Ví dụ, trong trường hợp tải có hệ số công suất pha A = –0,8 và pha B = 0,8, dòng trung tính đạt 1,84 lần biên độ dòng pha.

2. Ảnh hưởng của tải phi tuyến: Các sơ đồ chỉnh lưu điôt ba pha không có lọc, có lọc tụ một chiều và có lọc L/C cho thấy tổng độ méo hài (THD) dòng điện dao động từ 29% đến 69%, với hệ số đỉnh Kc thay đổi từ 1,22 đến 1,86. Trường hợp ba chỉnh lưu điôt một pha có tụ lọc tạo ra dòng trung tính lớn gấp 1,7 lần dòng pha, gây ảnh hưởng nghiêm trọng đến hệ thống.

3. Mô hình bộ biến đổi bốn dây: Bộ biến đổi ba pha bốn dây với bốn cặp van điều khiển dòng pha và dòng trung tính cho phép điều khiển chính xác trong điều kiện tải/nguồn không cân bằng và tải phi tuyến. Mô hình trong hệ tọa độ dq0 cho thấy khả năng tách biệt và điều khiển các thành phần dòng điện thuận, ngược và không.

4. Hiệu quả điều khiển bằng phương pháp điều chế vectơ không gian ba chiều: Thuật toán điều chế vectơ không gian ba chiều giúp tổng hợp vectơ chuẩn trong không gian αβγ, điều khiển đồng thời dòng ba pha và dòng trung tính, nâng cao chất lượng điện áp và dòng điện đầu ra. Kết quả mô phỏng cho thấy bộ biến đổi bốn dây hoạt động ổn định trong cả điều kiện nguồn cân bằng và không cân bằng, với các dạng dòng tải dạng không đổi, bậc thang và tăng dần đều.

Thảo luận kết quả

Nguyên nhân chính của các hiện tượng dòng trung tính lớn và méo dạng sóng là do tải/nguồn không cân bằng và tải phi tuyến, đặc biệt là các thành phần sóng hài bậc cao sinh ra từ các bộ chỉnh lưu điôt. So với bộ biến đổi ba dây truyền thống, bộ biến đổi bốn dây với khả năng điều khiển dòng trung tính đã khắc phục được nhược điểm này, giúp giảm thiểu méo điện áp và dòng điện, nâng cao hệ số công suất và độ ổn định hệ thống.

So sánh với các nghiên cứu trước đây, phương pháp điều chế vectơ không gian ba chiều được đánh giá cao về hiệu quả điều khiển trong điều kiện không cân bằng và tải phi tuyến. Dữ liệu mô phỏng có thể được trình bày qua các biểu đồ dạng sóng điện áp và dòng điện, bảng so sánh tỷ lệ sóng hài và dòng trung tính, giúp minh họa rõ ràng sự cải thiện chất lượng điện năng.

Đề xuất và khuyến nghị

1. Triển khai bộ biến đổi điện áp ba pha bốn dây trong các hệ thống công nghiệp: Áp dụng phương pháp điều khiển vectơ không gian ba chiều để nâng cao chất lượng điện áp và dòng điện, giảm thiểu dòng trung tính và sóng hài, trong vòng 12 tháng, do các nhà sản xuất thiết bị điện tử công suất thực hiện.

2. Phát triển các thuật toán điều khiển thích ứng: Nghiên cứu và ứng dụng các thuật toán điều khiển tự động điều chỉnh theo điều kiện tải/nguồn thay đổi, nhằm tối ưu hóa hiệu suất hệ thống, trong vòng 18 tháng, do các viện nghiên cứu và trường đại học chủ trì.

3. Tăng cường sử dụng bộ lọc tích cực kết hợp với bộ biến đổi bốn dây: Giảm thiểu ảnh hưởng của tải phi tuyến bằng cách tích hợp bộ lọc tích cực, nâng cao độ tin cậy và tuổi thọ thiết bị, trong vòng 24 tháng, do các nhà cung cấp thiết bị điện và các đơn vị vận hành hệ thống thực hiện.

4. Đào tạo và nâng cao nhận thức cho kỹ sư vận hành: Tổ chức các khóa đào tạo chuyên sâu về điều khiển bộ biến đổi điện áp ba pha bốn dây và xử lý tải không cân bằng, tải phi tuyến, nhằm nâng cao năng lực vận hành và bảo trì, trong vòng 6 tháng, do các trường đại học và trung tâm đào tạo kỹ thuật đảm nhiệm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia trong lĩnh vực điện tử công suất và truyền động điện: Nghiên cứu và ứng dụng các phương pháp điều khiển bộ biến đổi điện áp ba pha bốn dây để cải thiện hiệu suất hệ thống.

2. Nhà sản xuất thiết bị điện tử công suất: Phát triển sản phẩm bộ biến đổi điện áp với khả năng điều khiển dòng trung tính và xử lý tải không cân bằng, nâng cao chất lượng sản phẩm.

3. Các viện nghiên cứu và trường đại học chuyên ngành điện – điện tử: Tham khảo để phát triển các đề tài nghiên cứu tiếp theo về điều khiển tự động và xử lý tín hiệu trong hệ thống điện.

4. Đơn vị vận hành và bảo trì hệ thống điện công nghiệp: Áp dụng kiến thức để tối ưu hóa vận hành, giảm thiểu sự cố do tải phi tuyến và không cân bằng, nâng cao độ ổn định và tuổi thọ thiết bị.

Câu hỏi thường gặp

1. Tải không cân bằng là gì và tại sao nó gây ảnh hưởng xấu đến hệ thống điện?
   Tải không cân bằng xảy ra khi các pha trong hệ thống ba pha có dòng hoặc điện áp không bằng nhau, gây ra dòng trung tính lớn và sóng hài. Điều này làm giảm chất lượng điện năng, gây nóng máy biến áp và thiết bị, cũng như làm giảm tuổi thọ thiết bị.

2. Tải phi tuyến khác gì so với tải tuyến tính?
   Tải phi tuyến có đặc tính dòng điện không tỷ lệ tuyến tính với điện áp, thường sinh ra sóng hài bậc cao và méo dạng sóng. Ví dụ điển hình là các bộ chỉnh lưu điôt và thyristor, trong khi tải tuyến tính như điện trở, cuộn cảm có dòng điện hình sin khi điện áp hình sin.

3. Phương pháp điều chế vectơ không gian ba chiều có ưu điểm gì?
   Phương pháp này cho phép điều khiển đồng thời dòng điện ba pha và dòng trung tính trong bộ biến đổi bốn dây, nâng cao độ chính xác và chất lượng điện áp đầu ra, đặc biệt hiệu quả trong điều kiện tải/nguồn không cân bằng và tải phi tuyến.

4. Tại sao cần sử dụng bộ biến đổi điện áp ba pha bốn dây thay vì ba dây?
   Bộ biến đổi bốn dây có thêm khả năng điều khiển dòng trung tính, giúp xử lý tốt các trường hợp tải/nguồn không cân bằng và tải phi tuyến, giảm thiểu méo sóng và dòng trung tính lớn, từ đó nâng cao hiệu suất và độ ổn định hệ thống.

5. Làm thế nào để giảm thiểu ảnh hưởng của tải phi tuyến trong hệ thống điện?
   Có thể sử dụng bộ lọc thụ động hoặc bộ lọc tích cực để loại bỏ sóng hài do tải phi tuyến gây ra. Bộ lọc tích cực hiệu quả hơn trong việc hạn chế sóng hài và cải thiện chất lượng điện năng, tuy nhiên đòi hỏi thiết kế phức tạp hơn.

Kết luận

• Luận văn đã phân tích chi tiết ảnh hưởng của tải/nguồn không cân bằng và tải phi tuyến đến chất lượng điện năng trong hệ thống ba pha.
• Phương pháp điều khiển bộ biến đổi điện áp xoay chiều ba pha bốn dây bằng điều chế vectơ không gian ba chiều được phát triển và mô phỏng thành công.
• Kết quả mô phỏng chứng minh khả năng điều khiển dòng trung tính và cải thiện chất lượng điện áp trong điều kiện tải/nguồn không cân bằng và tải phi tuyến.
• Đề xuất các giải pháp ứng dụng thực tế nhằm nâng cao hiệu quả và độ tin cậy của hệ thống truyền động điện.
• Hướng nghiên cứu tiếp theo tập trung vào phát triển thuật toán điều khiển thích ứng và tích hợp bộ lọc tích cực để xử lý tải phi tuyến phức tạp hơn.

Để tiếp tục phát triển, các nhà nghiên cứu và kỹ sư được khuyến khích áp dụng và thử nghiệm phương pháp điều khiển này trong các hệ thống thực tế, đồng thời mở rộng nghiên cứu về các loại tải phi tuyến phức tạp và điều kiện vận hành đa dạng.

Trích đoạn nội dung tài liệu

Chương 1. Tải/nguồn không cân bằng và tải phi tuyến Dựa vào định nghĩa trên, một tải/nguồn ba pha không cân bằng có thể được mô tả bởi hai thông số là Unbal_N% (tỷ lệ không cân bằng thứ tự ng- ược) và Unbal_0% (tỷ lệ không cân bằng thứ tự không). Chúng được xác định theo hai biểu thức (1.6) TPTTpositive TPTTzero UnBal_0% = .7) TPTT positive Trong đó: TPTTpositive , TPTTnegative , TPTTzero là các thành phần thứ tự thuận, thứ tự ngược và thứ tự không của ba pha.2 cho thấy những kết quả áp dụng hai tỉ lệ không cân bằng này để mô tả bốn trường hợp không cân bằng của tải liệt kê trong bảng 1. Các tỉ lệ không cân bằng Unbal_N% và Unbal_0% của ba pha có thể thay đổi ứng với những hệ số công suất khác nhau [TL14].

Tải không cân bằng và các hệ số không cân bằng Trường hợp Unbal_N% Unbal_0% 1) |ILA |= Im; ILB = ILC = 0 100% 100% 2) |ILA |=|ILB |=|ILC|= Im cosφA = 1; cosφB = 0,8; cosφC 32,3% 47,7% =–0,8 3) |ILA |=|ILB |=|2ILC |= Im cosφA = –0,8; cosφB = cosφC = 35% 72,7% 0,8 4) |ILA |=|ILB |= Im ; IC = 0 15% 115% cosφA = –0,8; cosφB = 0,8 8 Chương 1. Tải/nguồn không cân bằng và tải phi tuyến Hình 1. Phân tích tải/nguồn không cân bằng thành ba thành phần riêng biệt: Thứ tự thuận, thứ tự ngược và thứ tự không Tóm lại, một tải/nguồn không cân bằng có thể được phân tích thành ba thành phần: thứ tự thuận, thứ tự ngược và thứ tự không. Kết luận này được minh họa bằng hình vẽ trên [TL14].

Ảnh hưởng của tải/nguồn không cân bằng Cả tải/nguồn ba pha đều có hai cách nối dây: nối dây hình Δ (ba dây) và nối dây hình Y (bốn dây). Như vậy, ta có 22 = 4 khả năng để nối giữa nguồn và tải theo một trong bốn sơ đồ: ∆–∆, ∆–Y, Y–∆ và Y–Y. Tải/nguồn không cân bằng và tải phi tuyến ZAB ZCA Z BC a) S¬ ®å Δ−Δ Vca Zab ZA Z ca Vab ZB ZC Vbc Zbc B B + - C C b) S¬ ®å Δ−Y A A Za VaG + - VcG Zb Zc VbG B B C C G S¬ ®å Y- 10 Chương 1. Tải/nguồn không cân bằng và tải phi tuyến S¬ ®å Y-Y Hình 1.

Bốn khả năng có thể nối giữa nguồn và tải Trong sơ đồ nối Δ–Δ, cả nguồn và tải đều có điểm trung tính trôi. Khi tải không cân bằng, các dòng pha sẽ không cân bằng. Qua trở kháng của nguồn, các dòng pha không cân bằng sẽ lần lượt làm điện áp đầu ra mất cân. Ảnh hưởng của tải không cân bằng trong trường hợp này được biểu diễn bằng một dòng thứ tự ngược từ nguồn đến tải.

Như vậy, tồn tại một dòng rò sẽ chạy quẩn giữa nguồn và tải với tần số bằng hai lần tần số nguồn [TL6]. Khi điểm trung tính được nối đất, điện áp của điểm trung tính sẽ thay đổi theo sự mất cân bằng của tải. Đặc điểm này có thể gây ra hiện tượng lệch điện áp trung tính giữa nguồn – tải và điều này gây ra rất nhiều vấn đề phức tạp trong hệ thống. Trong sơ đồ nối Δ–Y, chế độ làm việc tương tự như sơ đồ nối Δ–Δ, ngoại trừ việc có một điểm trung tính tải rõ ràng, hoạt động tải có thể bị sự cố do sự thay đổi của điện áp điểm trung tính.

Trường hợp này không có dòng thứ tự không trong tải, tuy nhiên dòng thứ tự không có thể tồn tại trong nguồn và gây ra một số ảnh hưởng xấu đến hoạt động của hệ thống [TL6]. Tải/nguồn không cân bằng và tải phi tuyến Trong sơ đồ nối Y–Δ tương tự như sơ đồ nối Δ–Δ, trừ việc không có dòng thứ tự không trong nguồn, tuy nhiên dòng thứ tự không có thể tồn tại trong tải [TL6]. Trong sơ đồ nối Y–Y, điểm trung tính của nguồn và điểm trung tính của tải là bị ràng buộc với nhau. Như vậy, không phải là duy nhất dòng thứ tự ngược chạy quẩn giữa nguồn và tải với tần số gấp hai lần tần số nguồn chạy qua các điểm nối A, B và C, mà còn có thêm dòng thứ tự không chạy quẩn giữa nguồn và tải chạy qua điểm nối trung tính G [TL6].

Tải phi tuyến 1. Khái niệm tải phi tuyến Trong hệ thống điện tử công suất, những tải tuyến tính ví dụ như điện trở, cuộn cảm, tụ điện. và những tải phi tuyến ví dụ như điôt chỉnh lưu, thyristor, lò hồ quang,. Một tải tuyến tính có thể được định nghĩa theo một biểu thức tuyến tính giữa điện áp trên tải và dòng qua tải hoặc đạo hàm của chúng.

Mặc dù không có một biểu thức toán học rõ ràng mô tả tải phi tuyến, tuy nhiên chúng có thể được mô tả như "một tải mà đặc tính dòng không sin khi nó được cung cấp một nguồn điện áp hình sin". Do đó, cho một nguồn điện áp ba pha như sau [TL16]: ⎡ ⎤ ⎢ sin(ω t) ⎥ ⎡V AG ⎤ ⎢ ⎥ ⎢V ⎥ = V .8) ⎢ BG ⎥ ln_ pk ⎢ ⎝ 3 ⎠⎥ ⎢⎣VCG ⎥⎦ ⎢ 2 ⎥ ⎢sin⎛⎜ ω t + π ⎞⎟ ⎥ ⎣⎢ ⎝ 3 ⎠ ⎦⎥ Trong đó: Vln_pk là biên độ điện áp. Ba dòng của ba pha chạy qua tải phi tuyến có thể được biểu diễn gần đúng như sau [TL16]: 12 Chương 1. Tải/nguồn không cân bằng và tải phi tuyến ⎡ ∞ ⎤ ⎢ I1.

sin⎛⎜ ω t + ϕ1 + 2 π ⎞⎟ + ∑ I2 k ±1 sin (2 k ±1)ω t +ϕ2 k ±1 _ C ⎥ ( ) ⎢⎣ ⎝ 3 ⎠ k =2 ⎥⎦ Trong trường hợp lý tưởng, biểu thức (1.9) sẽ không chứa thành phần sóng điều hòa bậc chẵn, như thế tải phi tuyến có thể được biểu diễn theo những biên độ của sóng điều hòa bậc lẻ và tổng độ méo điều hòa [TL16]: ∞ ∑ I 22k ±1 k=2 TDH = (1.10) I1 Một cách khác để mô tả đặc tính của tải phi tuyến là sử dụng hệ số đỉnh Kc. Trong đó: Kc là tỉ lệ về độ lớn giữa giá trị cực đại và giá trị hiệu dụng. Rõ ràng tải tuyến tính có Kc = 2. Nếu Kc ≠ 2 thì tải là phi tuyến.

Ví dụ chỉnh lưu điôt có hệ số K c nằm trong khoảng (1,5÷3), phụ thuộc vào bộ lọc một chiều. Ảnh hưởng của tải phi tuyến Để xét ảnh hưởng của những tải phi tuyến phổ biến và điển hình, ta sẽ phân tích một số sơ đồ chỉnh lưu điôt như sau: sơ đồ chỉnh lưu điôt ba pha không có lọc một chiều, chỉnh lưu điôt ba pha có tụ lọc một chiều, chỉnh lưu ba pha có bộ lọc L/C một chiều và sơ đồ ba chỉnh lưu điôt một pha. Đây là những sơ đồ đơn giản, rẻ tiền và là những ví dụ điển hình cho bộ biến đổi xoay chiều/một chiều truyền thống và phổ biến hiện nay. Những tải phi tuyến khác, ví dụ như bộ chỉnh lưu thyristor có thể gây ra những dòng cao tần lớn, như thế tải phi tuyến gây ra ảnh hưởng thậm chí còn 13 Chương 1.

Tải/nguồn không cân bằng và tải phi tuyến xấu hơn. Tuy nhiên, chỉnh lưu thyristor là bán điều khiển, dạng sóng của nó sẽ phụ thuộc vào những yêu cầu điều chỉnh, do đó việc phân tích đòi hỏi sẽ phức tạp hơn. Vì vậy, luận văn này không đề cập nhiều đến chỉnh lưu thyristor. Một lý do quan trọng nữa để ta không phân tích bộ chỉnh lưu thyristor (tải phi tuyến phức tạp) là vì những phân tích các sơ đồ chỉnh lưu điôt (tải phi tuyến đơn giản) liệt kê ở trên cũng đủ để chỉ ra những ảnh hưởng điển hình và phổ biến của tải phi tuyến tác động lên hệ thống.

Trường hợp 1: Chỉnh lưu điôt ba pha không có bộ lọc một chiều Xét tải phi tuyến là sơ đồ chỉnh lưu điôt cầu ba pha không có bộ lọc một chiều (hình 1. Sơ đồ và dòng pha A của chỉnh lưu điôt ba pha không có bộ lọc một chiều 14 Chương 1. Tải/nguồn không cân bằng và tải phi tuyến Từ hình 1.3, ta thấy dòng điện pha A bị méo với hai đường lõm ở đỉnh. Trong trường hợp này, hệ số đỉnh K c xấp xỉ bằng 1,28 (nhỏ hơn trong trường hợp tải tuyến tính) và THD bằng 30%.

Trường hợp 2: Chỉnh lưu điôt ba pha có tụ lọc một chiều C Xét tải phi tuyến là bộ chỉnh lưu điôt cầu ba pha có tụ lọc một chiều C (hình 1. Trong trường hợp này, THD dòng bằng 69% và hệ số đỉnh Kc = 1,86 (lớn hơn trong trường hợp tải tuyến tính). Sơ đồ và dòng pha A của chỉnh lưu điôt ba pha có tụ lọc một chiều 15 Chương 1. Tải/nguồn không cân bằng và tải phi tuyến Trường hợp 3: Chỉnh lưu điôt ba pha với bộ lọc L/C một chiều Xét tải phi tuyến là sơ đồ chỉnh lưu điôt cầu ba pha có bộ lọc L/C một chiều (hình 1.

Vì cuộn cảm là tương đối lớn nên dòng có dạng sóng vuông. Dòng điện có thể được san cho phẳng bằng tụ lọc. Kết quả là khi THD < 29% và hệ số đỉnh Kc <1,22 thì dạng sóng trường hợp 3 tương tự như trong trường hợp 1. Sơ đồ và dòng pha A của chỉnh lưu điôt ba pha với bộ lọc L/C một chiều 16 Chương 1.

Tải/nguồn không cân bằng và tải phi tuyến Trường hợp 4: Ba chỉnh lưu điôt một pha có tụ lọc một chiều C Xét tải phi tuyến là sơ đồ ba chỉnh lưu điôt một pha (hình 1. Dạng dòng điện của nó như trong hình 1. Dải tần số được thể hiện trong hình 1.7b, có thể thấy hệ số đỉnh Kc bằng 2,23, lớn hơn nhiều so với trường hợp một tải tuyến tính (Kc = 2 ). THD dòng pha bằng 65%.

Mặc dù ba pha có tải như nhau và dòng qua mỗi pha có dạng sóng như nhau, nhưng thực tế có rất nhiều sóng hài bậc cao của ba dòng qua dây trung tính. Trong trường hợp này, giá trị hiệu dụng của dòng trung tính bằng 1,7 lần giá trị hiệu dụng của dòng pha. Giả sử rằng tải phi tuyến trên ba pha giống hệt nhau [TL16] thì: – Sóng hài bậc 3k là thành phần sóng thứ tự không, trong đó: k = {1,3,5,…}, ví dụ bậc 3, bậc 9, bậc 15,… – Sóng hài bậc 3k+1 là thành phần sóng thứ tự thuận, trong đó: k = {2,4,6,…}, ví dụ bậc 7, bậc 13, 19,… – Sóng hài bậc 3k+2 là thành phần sóng thứ tự ngược, trong đó: k = {1,3,5,…}, ví dụ bậc 5, bậc 11, 17,… Sự so sánh của ảnh hưởng của những sóng hài chính đối với thành phần sóng cơ bản trong bốn trường hợp như bảng 1.
