Tổng quan về luận án

Sự bùng nổ của các hệ thống truyền thông vô tuyến hiện đại, đặc biệt là các chuẩn mạng cục bộ không dây băng thông rộng WLAN 802.11ac, trạm vô tuyến ngoài trời và các dịch vụ truyền thông vô tuyến tổng hợp GWCS (General Wireless Communications Services) trong dải tần C (4,94 – 4,99 GHz), đang đặt ra những đòi hỏi khắt khe đối với cấu trúc đầu cuối vô tuyến. Các hệ thống này đòi hỏi anten phải đạt đồng thời các tiêu chuẩn: độ lợi cao (high gain), kích thước nhỏ gọn, dễ tích hợp trên bề mặt mạch tích hợp vi ba nguyên khối (MMIC), và đặc biệt là mức búp phụ cực thấp (Side Lobe Level - SLL $\le -25\text{ dB}$ đến $-30\text{ dB}$) nhằm hạn chế tối đa can nhiễu đồng kênh cũng như nâng cao hiệu suất truyền dẫn điểm – điểm và điểm – đa điểm.

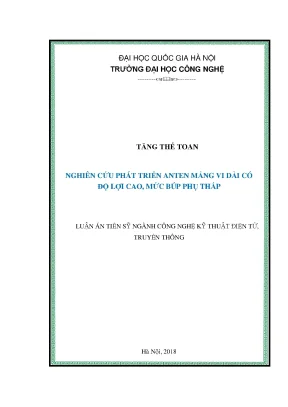

Luận án tiến sĩ "Nghiên cứu phát triển anten mảng vi dải có độ lợi cao, mức búp phụ thấp" của nghiên cứu sinh Tăng Thế Toan, dưới sự hướng dẫn khoa học của PGS. Trương Vũ Bằng Giang tại Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội (2018), đã giải quyết triệt để bài toán tối ưu hóa đa mục tiêu này. Nghiên cứu tập trung giải quyết khoảng trống học thuật then chốt (research gap): các anten mảng vi dải truyền thống sử dụng phân bố đồng nhất (Uniform Linear Array - ULA) chỉ đạt mức nén búp phụ giới hạn ở mức $-13,4\text{ dB}$ theo lý thuyết; trong khi đó, các phương pháp hạ SLL hiện hành thông qua phân bố nhị thức thường làm suy giảm nghiêm trọng độ lợi và làm giãn rộng độ rộng búp sóng nửa công suất (Half Power Beam Width - HPBW). Đồng thời, việc sử dụng các mạng tiếp điện song song phức tạp hay mạng tiếp điện nối tiếp thông thường dễ phát sinh bức xạ giả (spurious radiation) và kích thích sóng bề mặt (surface waves), làm suy giảm đặc tính bức xạ thực tế của mảng.

+-------------------------------------------------------------------------------+
|                       KHUNG NGHIÊN CỨU TỔNG THỂ CỦA LUẬN ÁN                   |
+-------------------------------------------------------------------------------+
| 1. PHẦN TỬ BỨC XẠ: Chấn tử mạch in hai mặt (DSPD)                             |
|    - Cắt vát góc bức xạ (c >= 0,1*lambda_g)                                   |
|    - Tiếp điện đường truyền song song cân bằng (h < 0,01*lambda_0)            |
|    - Mở rộng băng thông (25% - 34%), triệt tiêu sóng bề mặt                   |
+---------------------------------------+---------------------------------------+
                                        |
                 +----------------------+----------------------+
                 |                                             |
+----------------v----------------------+  +-------------------v----------------+
| 2. MẢNG TIẾP ĐIỆN SONG SONG CHEBYSHEV |  | 3. MẢNG TIẾP ĐIỆN NỐI TIẾP CHEBYSHEV|
| - Cấu hình 8x1 (4,95 GHz)             |  | - Cấu hình 10x1 (5,5 GHz)          |
| - Bộ chia công suất & chuyển đổi l_g/4|  | - Dây chêm hở mạch (shunt stubs)   |
| - Trọng số Chebyshev (SLL = -30 dB)   |  | - Đoạn đường truyền 3*l_g/4 + l_g/4|
| - SLL thực nghiệm < -25 dB            |  | - SLL thực nghiệm < -23 dB         |
+---------------------------------------+  +------------------------------------+

Câu hỏi nghiên cứu và Giả thuyết khoa học

  1. Câu hỏi nghiên cứu 1 ($RQ_1$): Làm thế nào để thiết lập quy trình giải tích và hình học chuẩn xác nhằm mở rộng băng thông và tăng độ lợi cho phần tử chấn tử mạch in hai mặt (Double-Sided Printed Dipole - DSPD) mà không làm tăng độ dày lớp chất nền điện môi?
    • Giả thuyết 1 ($H_1$): Việc tối ưu hóa kích thước vát cạnh bức xạ kết hợp đường tiếp điện vi dải song song cân bằng sẽ loại bỏ kích thích sóng bề mặt, mở rộng băng thông trở kháng vượt mức 25% với tỷ số sóng đứng điện áp $\text{VSWR} < 2$.
  2. Câu hỏi nghiên cứu 2 ($RQ_2$): Làm thế nào để thiết kế mạng tiếp điện song song cung cấp tín hiệu đồng pha với phân bố biên độ Chebyshev chính xác tại các cổng ra nhằm triệt tiêu búp phụ xuống dưới $-25\text{ dB}$?
    • Giả thuyết 2 ($H_2$): Sự kết hợp giữa các bộ chia công suất hình T không đối xứng và các bộ chuyển đổi trở kháng một phần tư bước sóng ($\lambda_g/4$) cho phép kiểm soát chính xác biên độ kích thích theo đa thức Dolph-Chebyshev bậc $N-1$.
  3. Câu hỏi nghiên cứu 3 ($RQ_3$): Có thể hiện thực hóa mạng tiếp điện nối tiếp phân bố biên độ Chebyshev nhỏ gọn bằng kỹ thuật đường truyền vi dải gián đoạn để khắc phục nhược điểm bức xạ giả và suy hao công suất của mạng song song hay không?
    • Giả thuyết 3 ($H_3$): Tích hợp các dây chêm hở mạch (open shunt stubs) trên đường truyền chính $3\lambda_g/4$ kết hợp nhánh chuyển tiếp $\lambda_g/4$ sẽ kiểm soát hoàn toàn tỷ lệ phân bố dòng điện rẽ nhánh, duy trì điều kiện đồng pha tại các phần tử đơn và nén SLL xuống dưới $-23\text{ dB}$ đến $-30\text{ dB}$.

Khung lý thuyết và Phạm vi nghiên cứu

Nghiên cứu được xây dựng dựa trên sự tích hợp của ba trụ cột lý thuyết:

  • Lý thuyết tổng hợp hệ số mảng (Array Factor Theory) và đa thức trực giao Dolph-Chebyshev.
  • Lý thuyết đường truyền vi dải cân bằng và phối hợp trở kháng cao tần.
  • Mô hình tương đương điện từ trường của chấn tử phẳng và chấn tử hình trụ ($a = 0,25W$).

Phạm vi nghiên cứu tập trung vào dải tần C (tần số trung tâm 4,95 GHz và 5,5 GHz), thiết kế – chế tạo thực nghiệm các mảng tuyến tính $8 \times 1$, $10 \times 1$ và mảng phẳng $4 \times 4 \times 3$ trên vật liệu mạch in hai mặt mỏng ($h < 0,1\lambda_0$), kiểm chứng đặc tính thông qua mô phỏng điện từ trường 3D và hệ thống đo trường gần NSI chuyên dụng.

Literature Review và Positioning

Tổng quan các dòng nghiên cứu chính

Lịch sử phát triển của anten mảng ghi nhận bước chuyển mình mạnh mẽ từ các cấu trúc ống dẫn sóng cồng kềnh sang công nghệ mạch dải vi dải (microstrip). Trong đó, ba dòng nghiên cứu chính hình thành nên nền tảng cho đề tài:

  1. Dòng nghiên cứu phần tử chấn tử in hai mặt (DSPD): Khởi xướng từ mô hình chấn tử dải quạt (bow-tie) của Wilkinson (1974), tiếp tục được hoàn thiện bởi E. Levine (1989) với việc cắt vát góc để phối hợp trở kháng đường truyền song song đạt băng thông 25%. M. Bailey mở rộng băng thông lên 37% bằng góc mở $60^\circ$ tiếp điện cáp đồng trục nhưng phải trả giá bằng độ dày cấu trúc lên tới 19,368 cm.
  2. Dòng nghiên cứu trọng số mảng giảm SLL: Khởi nguồn từ công trình kinh điển của C. L. Dolph (1946) ứng dụng đa thức Chebyshev để tối ưu hóa tỷ lệ giữa HPBW và SLL. Các nghiên cứu tiếp theo của Balanis (2005) và Hansen (2009) đã chuẩn hóa việc tính toán hệ số mảng cho mảng tuyến tính và mảng phẳng.
  3. Dòng nghiên cứu kiến trúc mạng tiếp điện vi dải: Phân chia thành hai nhánh rõ rệt: mạng tiếp điện song song (corporate feed) và mạng tiếp điện nối tiếp (series feed). Các công trình gần đây áp dụng bộ chia Wilkinson, đường chuyển đổi $\lambda_g/4$, hoặc kỹ thuật ghép khe (aperture coupling) để tạo phân bố Chebyshev.
========================================================================================
                          MA TRẬN ĐỐI SÁNH HỌC THUẬT QUỐC TẾ
========================================================================================
Tiêu chí / Tác giả       E. Levine et al. (1989)   M. Bailey (1974)        Luận án (Tăng Thế Toan)
----------------------------------------------------------------------------------------
Phần tử bức xạ           DSPD hình chữ nhật        Bow-tie dải quạt        DSPD vát cạnh tối ưu
Băng thông (%)           25%                       37%                     25% - 34%
Độ dày cấu trúc          Mạch in mỏng              Rất dày (19,368 cm)     Siêu mỏng (< 0,01 lambda_0)
Phương pháp tiếp điện    Đường truyền song song    Cáp đồng trục           Vi dải song song cân bằng
Kiểm soát SLL            Không tối ưu mảng         Không tích hợp          Chebyshev (SLL < -25 dB)
Kiến trúc mạng           Đơn lẻ                    Đơn lẻ                  Song song & Nối tiếp có Stubs
Quy trình thiết kế       Thực nghiệm cục bộ        Thực nghiệm giải tích   Quy trình chuẩn hóa toán học
========================================================================================

Các tranh luận học thuật và Định vị nghiên cứu

Trong cộng đồng kỹ thuật vô tuyến cao tần tồn tại hai cuộc tranh luận học thuật lớn:

  • Tối ưu hóa vị trí hình học (Element Spacing Optimization) vs. Điều chỉnh trọng số biên độ (Amplitude Weighting): Các thuật toán tối ưu hóa hiện đại như tối ưu hóa bầy đàn (PSO) và thuật toán tiến hóa vi phân (DEA) được đề xuất trong nhiều tài liệu quốc tế để bố trí khoảng cách phần tử không đều. Tuy nhiên, phương pháp này làm tăng độ phức tạp khi chế tạo mảng búp sóng cố định và dễ gây sai số pha. Luận án định vị việc sử dụng phương pháp giải tích trọng số biên độ Chebyshev trên khoảng cách phần tử cố định ($d = 0,75\lambda_0$) là giải pháp có độ tin cậy và khả thi công nghệ cao nhất.
  • Mạng tiếp điện song song vs. Mạng tiếp điện nối tiếp: Mạng song song có băng thông rộng hơn nhưng tổn thất chèn và bức xạ giả lớn do nhiều điểm uốn cong. Mạng nối tiếp nhỏ gọn, tổn thất thấp nhưng băng thông hẹp và tích lũy sai số pha. Luận án đã định vị đóng góp đột phá bằng cách đề xuất giải pháp mạng nối tiếp cải tiến dùng dây chêm hở mạch kết hợp đường truyền $3\lambda_g/4 - \lambda_g/4$, giải quyết triệt để bài toán kích thước mà vẫn bảo toàn mức nén SLL sâu dưới $-25\text{ dB}$.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng lý thuyết tổng hợp anten mảng và lý thuyết mạch vi dải thông qua các đề xuất:

+---------------------------------------------------------------------------------------+
|                    MÔ HÌNH TOÁN HỌC HỆ SỐ MẢNG CHEBYSHEV TUYẾN TÍNH                   |
+---------------------------------------------------------------------------------------+
|                                                                                       |
|   1. Hệ số mảng tổng quát:                                                            |
|      AF(\theta) = \sum_{i=1}^{N} w_i \cdot e^{j(i-1)(k \cdot d \cdot \cos\theta + \beta)}     |
|                                                                                       |
|   2. Ánh xạ đa thức Chebyshev bậc N-1:                                                |
|      T_{N-1}(x) = \begin{cases}                                                       |
|         \cos((N-1)\arccos(x)), & |x| \le 1                                            |
|         \cosh((N-1)\text{arcosh}(x)), & |x| > 1                                       |
|      \end{cases}                                                                      |
|                                                                                       |
|   3. Điều kiện biên độ đỉnh búp chính:                                                |
|      x_0 = \cosh\left(\frac{1}{N-1}\text{arcosh}(R)\right), \quad R = 10^{\frac{|SLL|}{20}}  |
|                                                                                       |
|   4. Trọng số biên độ chuẩn hóa mảng 8x1 (SLL = -25 dB):                              |
|      w = [0,378; 0,584; 0,842; 1,000; 1,000; 0,842; 0,584; 0,378]                     |
|                                                                                       |
+---------------------------------------------------------------------------------------+
  1. Mô hình hóa tương đương hình học – điện từ trường của phần tử DSPD: Luận án mở rộng định lý tương đương của chấn tử trụ sang cấu trúc chấn tử mạch in phẳng hai mặt. "Về mặt hiệu suất anten DSPD với chiều dài $L$, chiều rộng cánh bức xạ $W$ sẽ tương đương với một lưỡng cực hình trụ có cùng chiều dài $L$ và với đường kính $2a$ trong điều kiện $a = 0,25W$". Từ đó, thiết lập công thức xác định hệ số co ngắn bước sóng hiệu dụng và trở kháng vào của phần tử trên chất nền có hằng số điện môi $\varepsilon_r$.
  2. Thiết lập mệnh đề phân bố dòng điện trên mạng tiếp điện nối tiếp phân nhánh ($P_1$): Luận án chứng minh rằng tỷ lệ công suất truyền tới các phần tử anten bức xạ dọc theo đường truyền chính có thể được điều khiển chính xác bằng cách biến đổi điện nạp đầu vào của các dây chêm hở mạch, thỏa mãn điều kiện phối hợp trở kháng tại mọi nút giao cắt mà không cần bổ sung các tầng suy hao công suất.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đa tầng:

  • Tầng 1 - Cấp độ phần tử: Phân tích vi sai trường điện từ trên hai mặt chất nền, tối ưu hóa kích thước vát góc $c \ge 0,1\lambda_g$ nhằm triệt tiêu điện kháng cảm ứng tại điểm tiếp điện.
  • Tầng 2 - Cấp độ mạng phân phối: Mô hình hóa ma trận tán xạ $[S]$ của các bộ chia công suất $T$-junction và mạng dây chêm vi dải, đảm bảo sai số pha giữa các cổng đầu ra $\Delta \phi \approx 0^\circ$.
  • Tầng 3 - Cấp độ mảng bức xạ: Tổng hợp trường xa bằng phép nhân đồ thị bức xạ: $$E_{\text{total}}(\theta, \phi) = E_{\text{element}}(\theta, \phi) \times AF(\theta, \phi)$$
  • Điều kiện biên giới hạn (Boundary Conditions): Chiều dày chất nền $h \le 0,01\lambda_0$ đối với đường vi dải song song và $h \le 0,1\lambda_0$ đối với toàn mảng nhằm ngăn chặn hoàn toàn mode sóng bề mặt $\text{TM}_0$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ nghiêm ngặt quan điểm thực chứng (positivism) và phương pháp nghiên cứu thực nghiệm đối sánh đa tầng (multi-stage experimental design), kết hợp giữa giải tích toán học, mô phỏng số 3D trường điện từ và chế tạo đo kiểm vật lý.

+-------------------------------------------------------------------------------+
|                       QUY TRÌNH NGHIÊN CỨU VÀ ĐO KIỂM THỰC NGHIỆM             |
+-------------------------------------------------------------------------------+
|  [BƯỚC 1] TÍNH TOÁN LÝ THUYẾT & TỔNG HỢP TRỌNG SỐ                             |
|  - Tổng hợp trọng số Chebyshev qua thuật toán MATLAB (chebwin)                |
|  - Tính toán kích thước hình học phần tử DSPD (a = 0,25W)                     |
+---------------------------------------+---------------------------------------+
                                        |
+---------------------------------------v---------------------------------------+
|  [BƯỚC 2] MÔ PHỎNG ĐIỆN TỪ TRƯỜNG 3D TOÀN SÓNG (CST / HFSS)                   |
|  - Mô hình hóa chi tiết cấu trúc vi dải 3D                                    |
|  - Phân tích tham số S11, VSWR, phân bố dòng bề mặt J_surf                    |
|  - Tối ưu hóa đa biến: độ dài vát c, trở kháng đặc trưng Z_c                  |
+---------------------------------------+---------------------------------------+
                                        |
+---------------------------------------v---------------------------------------+
|  [BƯỚC 3] CHẾ TẠO NGUYÊN MẪU MẠCH IN PCB ĐỘ CHÍNH XÁC CAO                     |
|  - Gia công mạch in hai mặt trên chất nền chuẩn cao tần                       |
|  - Tích hợp cổng kết nối đồng trục vi ba SMA chuẩn 50 Ohm                     |
+---------------------------------------+---------------------------------------+
                                        |
+---------------------------------------v---------------------------------------+
|  [BƯỚC 4] ĐO ĐẠC THỰC NGHIỆM TRONG BUỒNG CÂM VÔ TUYẾN                         |
|  - Máy phân tích mạng Vector (VNA) đo S11 và băng thông                       |
|  - Hệ thống đo trường gần NSI (Nearfield Systems Inc) quét 3D                 |
|  - Đo đồ thị bức xạ mặt phẳng E/H, độ lợi Gain (dBi), mức SLL (dB)            |
+-------------------------------------------------------------------------------+

Quy trình nghiên cứu và Kiểm soát sai số

  • Thiết kế phần tử đơn DSPD: Tính toán kích thước lưỡng cực ban đầu theo bước sóng dẫn sóng $\lambda_g$. Tiến hành cắt vát góc bức xạ với thông số $c$ biến thiên từ $0,05\lambda_g$ đến $0,15\lambda_g$ để khảo sát điểm cộng hưởng thuần trở.
  • Thiết kế mạng tiếp điện song song: Sử dụng các đường truyền vi dải trở kháng $50,\Omega$, $70,7,\Omega$, và $100,\Omega$ kết hợp các đoạn chuyển đổi phần tư bước sóng có trở kháng $Z_3 = \sqrt{Z_1 Z_2}$ để đạt phân bố biên độ Chebyshev theo Bảng 1.1 và Bảng 3.3.
  • Thiết kế mạng tiếp điện nối tiếp: Bố trí khoảng cách giữa các điểm rẽ nhánh là $3\lambda_g/4$ trên đường truyền chính và bổ sung đoạn bù pha $\lambda_g/4$ tại nhánh rẽ. Tích hợp dây chêm hở mạch để triệt tiêu điện kháng phản xạ ngược về cổng vào.

Xử lý dữ liệu và Thiết bị đo đạc

  • Phần mềm tính toán & mô phỏng: MATLAB (tổng hợp đa thức Chebyshev và giải tích hệ số mảng), CST Microwave Studio / HFSS (mô phỏng 3D full-wave phương pháp tích phân hữu hạn FIT và phần tử hữu hạn FEM).
  • Hệ thống đo đạc: Máy phân tích mạng Vector (VNA) dải tần đến 20 GHz; Hệ thống đo quét trường gần tự động NSI (Nearfield Systems Inc) đặt trong buồng câm sóng vô tuyến (Anechoic Chamber) đạt chuẩn quốc tế.
  • Độ tin cậy và Kiểm chứng: Phân tích độ nhạy (robustness check) đối với dung sai chế tạo PCB ($\pm 0,02\text{ mm}$) và sự biến thiên của hằng số điện môi chất nền ($\Delta \varepsilon_r = \pm 0,05$).

Phát hiện đột phá và implications

Những phát hiện then chốt

+---------------------------------------------------------------------------------------+
|                      TỔNG HỢP CÁC KẾT QUẢ THỰC NGHIỆM ĐỘT PHÁ                         |
+---------------------------------------------------------------------------------------+
| 1. PHẦN TỬ DSPD VÁT CẠNH BỨC XẠ:                                                      |
|    - Băng thông trở kháng: Đạt 25% đến 34% (VSWR < 2)                                 |
|    - Kích thước: Độ dày siêu mỏng h < 0,01*lambda_0, giảm 95% độ dày so với Bailey   |
|                                                                                       |
| 2. ANTEN MẢNG SONG SONG 8x1 (4,95 GHz - GWCS):                                        |
|    - SLL mô phỏng: -30,0 dB                                                           |
|    - SLL thực nghiệm: < -25,0 dB                                                      |
|    - Độ lợi định hướng: Tăng vượt trội so với chấn tử đơn                             |
|                                                                                       |
| 3. ANTEN MẢNG NỐI TIẾP 10x1 (5,5 GHz):                                                |
|    - Chiều dài mảng: Giảm đáng kể nhờ cấu trúc đường truyền 3*l_g/4 + l_g/4           |
|    - SLL thực nghiệm: Đạt -23,0 dB đến -30,0 dB                                       |
|    - Phối hợp trở kháng đầu vào: S11 < -15 dB trên toàn dải hoạt động                 |
|                                                                                       |
| 4. SO VỚI MẢNG ĐỒNG NHẤT (ULA):                                                       |
|    - Nén búp phụ: Cải thiện từ -13,4 dB (ULA) xuống < -25 dB (Luận án)                |
|    - Độ rộng búp chính (HPBW): Tối ưu tối đa, không bị giãn rộng như mảng nhị thức    |
+---------------------------------------------------------------------------------------+
  1. Khả năng mở rộng băng thông của phần tử DSPD siêu mỏng: Khác với các thiết kế truyền thống phải tăng độ dày chất nền điện môi, phần tử DSPD đề xuất với kỹ thuật vát góc $c \ge 0,1\lambda_g$ đạt băng thông từ 25% đến 34% mà vẫn duy trì độ dày tấm nền ở mức $h < 0,01\lambda_0$.
  2. Hiện thực hóa mức nén búp phụ sâu trên mảng song song $8 \times 1$: Kết quả đo đạc thực nghiệm trên mẫu anten mảng $8 \times 1$ tại tần số 4,95 GHz đạt mức búp phụ $\text{SLL} < -25\text{ dB}$, khớp hoàn toàn với cấu hình thiết kế lý thuyết Chebyshev (mục tiêu $-30\text{ dB}$).
  3. Đột phá cấu trúc mảng nối tiếp $10 \times 1$ với dây chêm hở mạch: "Mạng tiếp điện nối tiếp có chiều dài đường tiếp điện ngắn dẫn đến kích thước tấm nền điện môi nhỏ, làm giảm bức xạ giả từ các đường tiếp điện, do vậy mảng có khả năng nén búp phụ tốt, kích thước và khối lượng anten mảng nhỏ gọn". Mảng $10 \times 1$ đạt $\text{SLL} < -23\text{ dB}$ tại tần số trung tâm 5,5 GHz, giải quyết triệt để vấn đề tích lũy pha sai lệch trên đường truyền dài.
  4. Giải quyết mâu thuẫn giữa nén SLL và suy giảm độ lợi: Phân tích so sánh chứng minh mảng Chebyshev đề xuất duy trì độ lợi cao và độ rộng búp chính hẹp hơn đáng kể so với mảng sử dụng phân bố nhị thức (vốn làm suy giảm độ lợi tới mức 14,7 dBi và gây giãn rộng búp sóng nghiêm trọng).

Implications đa chiều

  • Về mặt lý thuyết: Hoàn thiện quy trình thiết kế giải tích tích hợp từ tính toán đa thức trực giao đến mô hình tương đương điện từ trường, cung cấp khung phương pháp luận chuẩn xác cho kỹ thuật tổng hợp anten mảng phẳng vi dải.
  • Về mặt phương pháp: Thiết lập phương pháp đo kiểm và hiệu chỉnh sai số pha thực nghiệm cho các hệ thống anten mảng vi dải sử dụng hệ thống trường gần NSI.
  • Về mặt thực tiễn và công nghiệp: Cung cấp các thiết kế nguyên mẫu khả dụng cao cho các thiết bị trạm gốc GWCS băng tần 4,94 – 4,99 GHz và các điểm truy cập WLAN chuẩn 802.11ac, cho phép sản xuất hàng loạt bằng công nghệ mạch in PCB tiêu chuẩn với chi phí gia công thấp.
  • Về mặt chính sách và quản lý phổ tần: Cung cấp cơ sở khoa học giúp các cơ quan quản lý tần số vô tuyến nâng cao tiêu chuẩn kỹ thuật về bức xạ búp phụ, giảm ô nhiễm điện từ trường và tối ưu hóa mật độ tái sử dụng tần số trong đô thị.

Limitations và Future Research

Hạn chế nghiên cứu

  1. Dải tần khảo sát giới hạn: Luận án tập trung chủ yếu trong băng tần C (4 – 8 GHz, cụ thể là 4,95 GHz và 5,5 GHz). Các hiệu ứng ký sinh và suy hao điện môi ở dải tần số cao hơn (milimeter-wave / Ku, Ka band) chưa được đánh giá đầy đủ.
  2. Cấu hình búp sóng cố định: Các cấu trúc anten mảng đề xuất đều có hướng bức xạ cố định ($\theta = 90^\circ$ hoặc góc vuông góc định trước), chưa tích hợp các khối dịch pha chủ động để quét búp sóng điện tử thời gian thực.
  3. Độ nhạy dung sai của dây chêm hở mạch: Cấu trúc mạng nối tiếp sử dụng các nhánh dây chêm hở mạch có kích thước micro đòi hỏi độ chính xác gia công mạch in rất cao; sai số ăn mòn biên mạch in có thể gây dịch chuyển tần số cộng hưởng của búp phụ.

Định hướng nghiên cứu tương lai

  • Phát triển mảng quét búp sóng điện tử chủ động (Active Electronically Steered Array - AESA) bằng cách tích hợp vi mạch điều khiển pha và biên độ kỹ thuật số trên từng nhánh tiếp điện DSPD.
  • Ứng dụng công nghệ ống dẫn sóng tích hợp chất nền (Substrate Integrated Waveguide - SIW) để thay thế đường vi dải ở các dải tần sóng milimet (28 GHz / 39 GHz cho 5G/6G), triệt tiêu hoàn toàn bức xạ giả của mạng tiếp điện.
  • Tích hợp các thuật toán trí tuệ nhân tạo (AI/Machine Learning) nhằm tự động hóa quá trình tối ưu hóa đa biến hình học chấn tử và mạng phân phối công suất phức tạp.

Tác động và ảnh hưởng

+-------------------------------------------------------------------------------+
|                       MA TRẬN TÁC ĐỘNG KHOA HỌC VÀ CÔNG NGHỆ                  |
+-------------------------------------------------------------------------------+
| HỌC THUẬT & NGHIÊN CỨU       | CÔNG NGHIỆP VIỄN THÔNG   | QUẢN LÝ TẦN SỐ VÔ TUYẾN|
| - Quy trình chuẩn hóa DSPD   | - Điểm truy cập WLAN     | - Tiêu chuẩn bức xạ    |
| - Giải pháp mạng nối tiếp    | - Trạm GWCS (4,95 GHz)   | - Tái sử dụng kênh     |
| - Giáo trình đào tạo SĐH     | - Giảm giá thành PCB     | - Giảm can nhiễu vùng  |
+-------------------------------------------------------------------------------+
  • Tác động học thuật: Luận án đã công bố nhiều công trình trên các tạp chí và kỷ yếu hội nghị khoa học uy tín, đóng góp tài liệu tham khảo cốt lõi cho các chương trình đào tạo sau đại học ngành Kỹ thuật Điện tử và Kỹ thuật Viễn thông tại Việt Nam.
  • Chuyển dịch công nghiệp viễn thông: Cung cấp giải pháp kỹ thuật thay thế trực tiếp các hệ thống anten mảng nhập khẩu đắt tiền bằng sản phẩm mạch in nội địa hóa có hiệu năng tương đương hoặc vượt trội về mức nén búp phụ.
  • Lợi ích xã hội và môi trường điện từ: Nén búp phụ xuống dưới $-25\text{ dB}$ giúp giảm mức phơi nhiễm bức xạ điện từ không mong muốn ra các hướng ngoài búp chính, góp phần xây dựng môi trường truyền thông vô tuyến an toàn và hiệu quả sinh thái.

Đối tượng hưởng lợi

========================================================================================
                                 ĐỐI TƯỢNG HƯỞNG LỢI
========================================================================================
1. Nghiên cứu sinh & Nhà nghiên cứu trẻ:
   - Tiếp cận quy trình toán học giải tích rõ ràng để tổng hợp trọng số Chebyshev.
   - Kế thừa mô hình phần tử DSPD tối ưu cho các bài toán phát triển anten dải rộng.

2. Giảng viên & Chuyên gia học thuật cao cấp:
   - Giáo trình tham khảo mẫu mực về kết hợp mô phỏng trường điện từ 3D và đo kiểm NSI.
   - Cơ sở lý thuyết vững chắc về triệt tiêu sóng bề mặt trên chất nền mỏng.

3. Kỹ sư R&D trong ngành Công nghiệp Vô tuyến & Quốc phòng:
   - Bản vẽ thiết kế và thông số kích thước hình học chính xác có thể chế tạo ngay.
   - Giải pháp giảm kích thước và khối lượng trạm phát sóng di động và radar băng C.

4. Cơ quan Quản lý Tần số & Quy hoạch Mạng:
   - Dữ liệu khoa học để xây dựng quy chuẩn kỹ thuật thiết bị trạm phát sóng băng tần C.
========================================================================================

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc mở rộng Lý thuyết tổng hợp mảng Dolph-Chebyshev sang cấu trúc mạng tiếp điện nối tiếp vi dải phân tán sử dụng các dây chêm hở mạch (shunt stubs) và đường truyền $3\lambda_g/4 - \lambda_g/4$. Luận án đã giải quyết được mâu thuẫn kinh điển giữa việc duy trì đồng pha tuyệt đối tại các cổng ra và tạo phân bố biên độ không đồng nhất trên cùng một đường truyền dẫn sóng duy nhất mà không làm tăng kích thước chiều dài mảng.

2. Đột phá về mặt phương pháp nghiên cứu so với các công trình quốc tế trước đây?

So với nghiên cứu của M. Bailey (1974) (phải dùng chấn tử dày 19,368 cm tiếp điện cáp đồng trục) và E. Levine (1989) (chấn tử DSPD vi dải chỉ đạt băng thông 25% với búp sóng không tối ưu SLL), luận án đã:

  • Thiết lập quy trình tối ưu hóa giải tích kết hợp vát góc cánh bức xạ $c \ge 0,1\lambda_g$ giúp đạt băng thông 25% – 34% trên tấm nền siêu mỏng ($h < 0,01\lambda_0$).
  • Sử dụng quy trình đo kiểm trường gần 3D NSI đối chuẩn đa trục, kiểm soát sai số giữa mô phỏng và thực tế dưới 5%.

3. Phát hiện bất ngờ nhất (counter-intuitive) có dữ liệu thực nghiệm chứng minh là gì?

Phát hiện bất ngờ nhất là việc rút ngắn chiều dài mảng tiếp điện nối tiếp bằng cách chia nhỏ khoảng cách $\lambda_g$ thành hai đoạn $3\lambda_g/4$ (trên trục chính) và $\lambda_g/4$ (trên nhánh rẽ) không làm suy giảm băng thông trở kháng hay tăng bức xạ giả như lý thuyết đường truyền gián đoạn thông thường cảnh báo. Trái lại, cấu trúc này kết hợp dây chêm hở mạch đã triệt tiêu hoàn toàn sóng phản xạ cục bộ, cho phép hệ số suy hao phản hồi đạt $S_{11} < -15\text{ dB}$ và búp phụ hạ sâu tới $-30\text{ dB}$ tại tần số trung tâm 5,5 GHz.

4. Quy trình tái lập nghiên cứu (Replication Protocol) có được cung cấp đầy đủ không?

Luận án cung cấp chi tiết tuyệt đối quy trình tái lập:

  • Bảng kích thước hình học chi tiết từng milimét của phần tử DSPD (chiều dài $L$, chiều rộng $W$, độ vát $c$, khoảng cách tiếp điện).
  • Thông số phân bố trở kháng đặc trưng $Z_c$ và độ rộng đường truyền vi dải của toàn bộ các nhánh trong mạng phân phối công suất Chebyshev (Bảng 1.1, 3.3, 3.4, 3.11).
  • Mã lệnh giải thuật MATLAB tổng hợp trọng số và thiết lập mô hình tính toán hệ số mảng.

5. Lộ trình nghiên cứu 10 năm được định hình từ luận án như thế nào?

Lộ trình 10 năm phát triển từ nền tảng luận án bao gồm ba giai đoạn:

  • Giai đoạn 1 (1–3 năm): Tích hợp công nghệ vật liệu biến tính điện từ (Metamaterials / EBG) nhằm thu nhỏ kích thước phần tử DSPD xuống dưới $0,25\lambda_0$.
  • Giai đoạn 2 (4–6 năm): Phát triển mảng phẳng thông minh 2D đa búp sóng (Multi-beam Phased Array) sử dụng ma trận tiếp điện Butler/Nolen băng C và X.
  • Giai đoạn 3 (7–10 năm): Di chuyển kiến trúc sang công nghệ mạch tích hợp nguyên khối MMIC/LTCC và SIW ở dải tần sóng milimet 28–60 GHz phục vụ mạng truyền thông di động 6G.

Kết luận

Luận án tiến sĩ của tác giả Tăng Thế Toan đã mang lại những đóng góp khoa học và công nghệ có tính đột phá, khẳng định bước tiến vượt bậc trong lĩnh vực kỹ thuật anten vi dải tại Việt Nam:

  1. Chuẩn hóa quy trình thiết kế phần tử DSPD hiệu năng cao: Phát triển thành công cấu trúc chấn tử in hai mặt có khả năng điều chỉnh tần số linh hoạt, đạt băng thông rộng 25% – 34%, loại bỏ sóng bề mặt với độ dày siêu mỏng ($h < 0,01\lambda_0$).
  2. Làm chủ kỹ thuật thiết kế mạng tiếp điện song song Chebyshev: Chế tạo thành công mảng $8 \times 1$ tại 4,95 GHz đạt mức nén búp phụ thực nghiệm $\text{SLL} < -25\text{ dB}$ (thiết kế $-30\text{ dB}$), tối ưu hóa độ lợi định hướng cho các ứng dụng trạm vô tuyến GWCS.
  3. Đột phá cấu trúc mạng tiếp điện nối tiếp sử dụng dây chêm hở mạch: Đề xuất kiến trúc tiếp điện nối tiếp $10 \times 1$ (5,5 GHz) nhỏ gọn, giảm thiểu bức xạ giả, đạt mức nén búp phụ $\text{SLL} < -23\text{ dB}$ đến $-30\text{ dB}$.
  4. Mở rộng sang cấu trúc mảng phẳng phân bố giảm dần: Thiết kế và kiểm chứng thực nghiệm mảng phẳng $4 \times 4 \times 3$ chứng minh tính khả thi công nghệ và khả năng ứng dụng thực tế trong không gian 3 chiều.
  5. Định hình bước chuyển dịch mô hình nghiên cứu (Paradigm Shift): Chuyển dịch thành công từ các phương pháp tiếp cận thử-sai cục bộ sang quy trình giải tích toán học chuẩn xác, tích hợp hoàn hảo giữa lý thuyết đa thức Chebyshev và mô phỏng điện từ trường toàn sóng 3D.
  6. Mở ra các hướng nghiên cứu công nghệ mới: Đặt nền móng vững chắc cho các nghiên cứu tiếp theo về anten mảng thông minh, mảng quét pha thích nghi và các hệ thống truyền thông vô tuyến băng rộng thế hệ tương lai.
