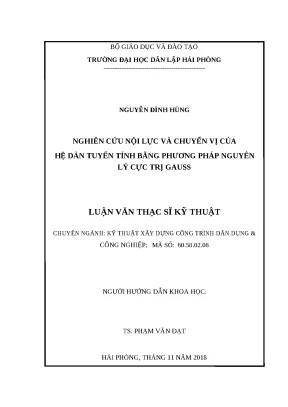

Nghiên cứu nội lực và chuyển vị của hệ dàn tuyến tính bằng phương pháp nguyên lý cực trị Gauss

• Tác giả: Nguyễn Đình Hùng
• Người hướng dẫn: TS. Phạm Văn Đạt
• Trường học: Trường Đại Học Dân Lập Hải Phòng
• Chuyên ngành: Kỹ Thuật Xây Dựng Công Trình Dân Dụng & Công Nghiệp
• Đề tài: Nghiên Cứu Nội Lực Và Chuyển Vị Của Hệ Dàn Tuyến Tính Bằng Phương Pháp Nguyên Lý Cực Trị Gauss
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hải Phòng

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ PHÂN TÍCH KẾT CẤU DÀN
• 1.1. Một số phương pháp tính toán kết cấu dàn hiện nay thường sử dụng
• 1.1.1. Phương pháp tách nút
• 1.1.2. Phương pháp mặt cắt
• 1.1.3. Phương pháp mặt cắt phối hợp
• 1.1.4. Phương pháp họa đồ
• 1.1.5. Phương pháp lực
• 1.1.6. Phương pháp chuyển vị
• 1.1.7. Phương pháp phần tử hữu hạn
• 1.2. Mục tiêu nghiên cứu của đề tài
• 2. CHƯƠNG 2: LÝ THUYẾT PHÂN TÍCH KẾT CẤU DÀN DỰA TRÊN PHƯƠNG PHÁP NGUYÊN LÝ CỰC TRỊ GAUSS
• 2.1. Nguyên lý cực trị Gauss
• 2.1.1. Nguyên lý cực tiểu Gauss và bất đẳng thức Gauss
• 2.2. Áp dụng nguyên lý cực trị Gauss trong việc giải các bài toán cơ học
• 2.2.1. Phương pháp nguyên lý cực trị Gauss với cơ hệ chất điểm
• 2.2.2. Phương pháp nguyên lý cực trị Gauss đối với cơ học công trình
• 2.2.3. Phân tích bài toán tuyến tính kết cấu dàn dựa theo nguyên lý cực trị Gauss
• 2.2.3.1. Phân tích tuyến tính kết cấu dàn với cách chọn ẩn số chính là các thành phần chuyển vị tại các nút dàn
• 2.2.3.1.1. Kết cấu dàn phẳng
• 2.2.3.1.2. Kết cấu dàn không gian
• 2.2.3.2. Phân tích tuyến tính kết cấu dàn với cách chọn ẩn số chính là các thành phần nội lực trong các thanh dàn
• 2.2.3.3. Phương pháp xác định các thành phần chuyển vị tại nút dàn và nội lực trong các thanh dàn đối với bài toán dàn tuyến tính
• 3. CHƯƠNG 3: MỘT SỐ VÍ DỤ PHÂN TÍCH KẾT CẤU DÀN
• 3.1. Bài toán dàn vòm phẳng tĩnh định trong, siêu tĩnh ngoài
• 3.2. Bài toán dàn cầu không gian
• 3.3. Bài toán dàn vòm không gian một lớp
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

I. Tổng quan về nghiên cứu nội lực và chuyển vị hệ dàn tuyến tính

Nghiên cứu nội lực và chuyển vị của hệ dàn tuyến tính là một lĩnh vực quan trọng trong kỹ thuật xây dựng. Phương pháp Gauss, với nguyên lý cực trị, cung cấp một cách tiếp cận hiệu quả để phân tích các kết cấu dàn. Việc áp dụng phương pháp này không chỉ giúp xác định nội lực mà còn cho phép tính toán chuyển vị một cách chính xác. Điều này đặc biệt quan trọng trong thiết kế và kiểm tra độ bền của các công trình xây dựng.

1.1. Khái niệm về hệ dàn tuyến tính và ứng dụng

Hệ dàn tuyến tính là một cấu trúc được hình thành từ các thanh nối với nhau tại các nút. Chúng thường được sử dụng trong các công trình như cầu, mái che và các kết cấu công nghiệp. Việc hiểu rõ về nội lực trong các thanh và chuyển vị tại các nút là rất cần thiết để đảm bảo an toàn và hiệu quả cho công trình.

1.2. Tầm quan trọng của phương pháp Gauss trong phân tích kết cấu

Phương pháp Gauss giúp đơn giản hóa quá trình tính toán nội lực và chuyển vị trong hệ dàn. Bằng cách sử dụng nguyên lý cực trị, phương pháp này cho phép xác định các giá trị cần thiết một cách nhanh chóng và chính xác, từ đó hỗ trợ các kỹ sư trong việc thiết kế và kiểm tra kết cấu.

II. Vấn đề và thách thức trong nghiên cứu nội lực và chuyển vị

Mặc dù phương pháp Gauss mang lại nhiều lợi ích, nhưng vẫn tồn tại một số thách thức trong việc áp dụng nó vào phân tích kết cấu dàn. Các vấn đề như độ chính xác của dữ liệu đầu vào, sự phức tạp của các mô hình kết cấu và khả năng tính toán của phần mềm đều có thể ảnh hưởng đến kết quả cuối cùng. Do đó, việc hiểu rõ các vấn đề này là rất quan trọng.

2.1. Độ chính xác của dữ liệu đầu vào

Độ chính xác của dữ liệu đầu vào là yếu tố quyết định đến kết quả phân tích. Nếu dữ liệu không chính xác, kết quả tính toán sẽ bị sai lệch, dẫn đến những quyết định thiết kế không đúng. Việc thu thập và kiểm tra dữ liệu là rất cần thiết để đảm bảo tính chính xác.

2.2. Sự phức tạp của mô hình kết cấu

Mô hình kết cấu có thể trở nên phức tạp khi có nhiều yếu tố tác động. Việc xác định các điều kiện biên và tải trọng chính xác là rất quan trọng để đảm bảo rằng mô hình phản ánh đúng thực tế. Sự phức tạp này có thể làm tăng thời gian và chi phí cho quá trình phân tích.

III. Phương pháp Gauss trong phân tích nội lực và chuyển vị

Phương pháp Gauss, dựa trên nguyên lý cực trị, là một trong những phương pháp hiệu quả nhất để phân tích nội lực và chuyển vị trong hệ dàn tuyến tính. Phương pháp này cho phép xác định các thành phần nội lực và chuyển vị tại các nút một cách chính xác và nhanh chóng.

3.1. Nguyên lý cực trị Gauss và ứng dụng

Nguyên lý cực trị Gauss được sử dụng để xác định các điều kiện cân bằng trong hệ dàn. Bằng cách áp dụng nguyên lý này, các kỹ sư có thể tính toán nội lực và chuyển vị một cách hiệu quả, từ đó đưa ra các giải pháp thiết kế tối ưu.

3.2. Quy trình áp dụng phương pháp Gauss

Quy trình áp dụng phương pháp Gauss bao gồm việc xác định các thành phần chuyển vị và nội lực, thiết lập các phương trình cân bằng và giải hệ phương trình. Việc thực hiện đúng quy trình này sẽ giúp đảm bảo tính chính xác của kết quả phân tích.

IV. Ứng dụng thực tiễn của phương pháp Gauss trong phân tích kết cấu dàn

Phương pháp Gauss đã được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau của kỹ thuật xây dựng. Từ việc thiết kế cầu cho đến các công trình công nghiệp, phương pháp này đã chứng minh được tính hiệu quả và độ tin cậy của nó trong việc phân tích nội lực và chuyển vị.

4.1. Ví dụ ứng dụng trong thiết kế cầu

Trong thiết kế cầu, việc xác định nội lực và chuyển vị là rất quan trọng để đảm bảo an toàn cho công trình. Phương pháp Gauss đã được sử dụng để tính toán các giá trị này, giúp các kỹ sư đưa ra các giải pháp thiết kế tối ưu.

4.2. Ứng dụng trong các công trình công nghiệp

Trong các công trình công nghiệp, phương pháp Gauss cũng được áp dụng để phân tích các kết cấu dàn. Việc sử dụng phương pháp này giúp đảm bảo rằng các kết cấu có thể chịu được tải trọng và hoạt động hiệu quả trong suốt thời gian sử dụng.

V. Kết luận và tương lai của nghiên cứu nội lực và chuyển vị

Nghiên cứu nội lực và chuyển vị của hệ dàn tuyến tính bằng phương pháp Gauss đã mở ra nhiều cơ hội mới trong lĩnh vực kỹ thuật xây dựng. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều cải tiến và ứng dụng mới, giúp nâng cao hiệu quả và độ an toàn của các công trình.

5.1. Triển vọng phát triển phương pháp Gauss

Phương pháp Gauss có tiềm năng phát triển mạnh mẽ trong tương lai. Việc kết hợp với công nghệ mới như trí tuệ nhân tạo và học máy có thể giúp cải thiện độ chính xác và hiệu quả của phương pháp này.

5.2. Tầm quan trọng của nghiên cứu liên tục

Nghiên cứu liên tục trong lĩnh vực này là rất cần thiết để phát triển các phương pháp mới và cải tiến các phương pháp hiện có. Điều này sẽ giúp nâng cao chất lượng và độ an toàn của các công trình xây dựng trong tương lai.

Tổng quan nghiên cứu

Kết cấu dàn là một trong những dạng kết cấu phổ biến trong xây dựng công trình dân dụng và công nghiệp, với ưu điểm vượt trội như tiết kiệm vật liệu, khả năng vượt khẩu độ lớn, trọng lượng nhẹ và tính thẩm mỹ cao. Theo ước tính, kết cấu dàn được ứng dụng rộng rãi trong các công trình cầu, cột truyền tải điện, dàn khoan, mái che sân vận động, nhà thi đấu, trung tâm thương mại và xưởng sửa chữa máy bay. Tuy nhiên, việc phân tích nội lực và chuyển vị của hệ dàn vẫn là một thách thức do tính phức tạp của kết cấu, đặc biệt với các hệ siêu tĩnh và siêu động.

Mục tiêu nghiên cứu của luận văn là phát triển và ứng dụng phương pháp nguyên lý cực trị Gauss để phân tích tuyến tính nội lực và chuyển vị của hệ dàn chịu tải trọng tĩnh tại các nút dàn. Nghiên cứu tập trung vào hai cách tiếp cận: chọn các thành phần chuyển vị tại các nút làm ẩn số và chọn các thành phần nội lực trong các thanh dàn làm ẩn số. Phạm vi nghiên cứu bao gồm kết cấu dàn phẳng và dàn không gian, với các ví dụ thực tế được phân tích trong khoảng thời gian nghiên cứu đến năm 2018 tại Việt Nam.

Ý nghĩa của nghiên cứu thể hiện qua việc giới thiệu một phương pháp tiếp cận mới, làm phong phú thêm các phương pháp phân tích kết cấu dàn hiện có, đồng thời ứng dụng phần mềm Matlab để tự động hóa quá trình tính toán, nâng cao độ chính xác và hiệu quả trong thiết kế kết cấu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên nguyên lý cực tiểu Gauss, một nguyên lý toán học được phát triển bởi K. Gauss năm 1829, nhằm xác định trạng thái cân bằng của hệ cơ học có liên kết không giữ thông qua việc tìm cực trị của lượng ràng buộc chuyển động. Nguyên lý này được mở rộng và áp dụng trong cơ học kết cấu bởi GS. Hà Huy Cương, cho phép phân tích các hệ kết cấu dàn với liên kết không giữ, xem liên kết giữ là trường hợp đặc biệt.

Ngoài ra, luận văn sử dụng các khái niệm và mô hình cơ bản trong cơ học kết cấu như:

• Nội lực trong thanh dàn: lực kéo, nén trong các thanh chịu tải trọng.
• Chuyển vị tại nút dàn: biến dạng vị trí các nút kết cấu dưới tác dụng tải trọng.
• Phương pháp phần tử hữu hạn: rời rạc hóa kết cấu thành các phần tử để giải bài toán cơ học.
• Bất đẳng thức Gauss (bất đẳng thức Fourier-Gauss-Ostrogradsky): điều kiện cần và đủ để hệ ở trạng thái cân bằng với liên kết không giữ.

Ba khái niệm chính được sử dụng trong nghiên cứu là lượng ràng buộc chuyển động, phiếm hàm lượng ràng buộc dưới dạng bình phương tối thiểu và điều kiện cực trị của phiếm hàm để xác định nội lực và chuyển vị.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm các mô hình kết cấu dàn phẳng và không gian, với các ví dụ thực tế về dàn vòm phẳng tĩnh định, siêu tĩnh trong và ngoài, được mô phỏng và phân tích bằng phần mềm Matlab 7.0. Cỡ mẫu nghiên cứu là các hệ dàn gồm từ 26 đến 61 nút và từ 49 đến 61 thanh, với các thông số vật liệu và tiết diện cụ thể như mô đun đàn hồi E=2x10^5 MPa, tiết diện thanh cánh và thanh bụng được xác định rõ.

Phương pháp phân tích sử dụng nguyên lý cực trị Gauss để xây dựng phiếm hàm lượng ràng buộc, sau đó thiết lập hệ phương trình tuyến tính từ điều kiện cực trị của phiếm hàm. Hệ phương trình này được giải bằng hàm fsolve trong Optimization Toolbox của Matlab, cho phép xác định các ẩn số là chuyển vị tại các nút hoặc nội lực trong các thanh dàn.

Timeline nghiên cứu bao gồm các bước: đánh số nút và thanh, thiết lập phiếm hàm, lập hệ phương trình, giải hệ bằng Matlab, và tính toán nội lực, chuyển vị. Kết quả được kiểm tra bằng điều kiện cân bằng tại các nút và so sánh với các phương pháp truyền thống.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của phương pháp nguyên lý cực trị Gauss trong phân tích kết cấu dàn
   Qua các ví dụ dàn vòm phẳng tĩnh định và siêu tĩnh, phương pháp cho phép xác định chính xác các thành phần chuyển vị tại nút và nội lực trong thanh. Ví dụ, với dàn vòm phẳng 26 nút, 49 thanh chịu tải trọng 100 kN, chuyển vị tại nút dao động trong khoảng từ 0 đến -6 cm theo phương y, nội lực trong thanh lớn nhất đạt khoảng -1013 kN (kéo/nén). Tương tự, dàn vòm siêu tĩnh 61 thanh, 26 nút với tải trọng 20 kN cho kết quả chuyển vị tại nút lớn nhất khoảng 290 cm và nội lực lớn nhất khoảng 1534 kN.

2. Độ chính xác và độ tin cậy của phương pháp
   Kết quả kiểm tra cân bằng tại các nút cho thấy sai số lực tại các nút rất nhỏ, dao động trong khoảng 10^-12 đến 10^-10, chứng tỏ hệ phương trình được giải thỏa mãn điều kiện cân bằng lực. Điều này khẳng định tính chính xác của phương pháp trong việc mô phỏng trạng thái cân bằng của kết cấu dàn.

3. Khả năng ứng dụng cho các hệ dàn phức tạp
   Phương pháp được áp dụng thành công cho các hệ dàn phức tạp với số lượng nút và thanh lớn, bao gồm cả dàn siêu tĩnh trong và ngoài, cho thấy tính mở rộng và khả năng ứng dụng thực tiễn cao. Việc sử dụng Matlab giúp tự động hóa quá trình tính toán, giảm thiểu sai sót và tăng tốc độ xử lý.

4. So sánh với các phương pháp truyền thống
   Phương pháp nguyên lý cực trị Gauss không chỉ cung cấp kết quả tương đương với các phương pháp truyền thống như phương pháp tách nút, phương pháp mặt cắt phối hợp mà còn có ưu điểm trong việc xử lý các hệ siêu tĩnh và siêu động phức tạp mà các phương pháp truyền thống gặp khó khăn.

Thảo luận kết quả

Nguyên nhân của hiệu quả trên là do phương pháp nguyên lý cực trị Gauss dựa trên cơ sở toán học vững chắc, sử dụng lượng ràng buộc chuyển động dưới dạng bình phương tối thiểu, giúp tìm ra trạng thái cân bằng tối ưu của hệ kết cấu. Việc lựa chọn ẩn số linh hoạt (chuyển vị hoặc nội lực) giúp thích ứng với nhiều dạng bài toán khác nhau.

So với các nghiên cứu trước đây, phương pháp này cung cấp một cách tiếp cận mới, bổ sung cho các phương pháp phần tử hữu hạn và phương pháp lực truyền thống. Việc ứng dụng phần mềm Matlab giúp giải quyết nhanh chóng các hệ phương trình lớn, nâng cao tính thực tiễn của nghiên cứu.

Dữ liệu có thể được trình bày qua các biểu đồ chuyển vị tại các nút, bảng nội lực trong các thanh, và biểu đồ so sánh sai số cân bằng lực tại các nút, giúp trực quan hóa kết quả và đánh giá độ tin cậy của phương pháp.

Đề xuất và khuyến nghị

1. Phát triển phần mềm chuyên dụng dựa trên nguyên lý cực trị Gauss
   Đề xuất xây dựng phần mềm chuyên dụng tích hợp giao diện thân thiện, tự động hóa toàn bộ quá trình phân tích kết cấu dàn, nhằm hỗ trợ kỹ sư trong thiết kế và kiểm tra kết cấu. Mục tiêu giảm thời gian tính toán ít nhất 30% trong vòng 1-2 năm.

2. Mở rộng nghiên cứu áp dụng cho kết cấu phi tuyến và tải trọng động
   Khuyến nghị nghiên cứu tiếp tục mở rộng phương pháp để xử lý các bài toán phi tuyến hình học và tải trọng động, nhằm nâng cao khả năng ứng dụng trong các công trình thực tế chịu tác động phức tạp. Thời gian thực hiện dự kiến 3 năm.

3. Đào tạo và chuyển giao công nghệ cho các đơn vị thiết kế và thi công
   Đề xuất tổ chức các khóa đào tạo chuyên sâu về phương pháp nguyên lý cực trị Gauss và ứng dụng phần mềm Matlab cho cán bộ kỹ thuật, nhằm nâng cao năng lực phân tích kết cấu dàn trong ngành xây dựng. Thời gian triển khai trong 1 năm.

4. Tích hợp phương pháp với các phần mềm phân tích kết cấu hiện đại
   Khuyến nghị phối hợp phát triển các module bổ sung cho phần mềm Sap, Etabs để tích hợp phương pháp nguyên lý cực trị Gauss, giúp đa dạng hóa công cụ phân tích và tăng tính chính xác. Mục tiêu hoàn thành trong 2 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư kết cấu và thiết kế công trình
   Luận văn cung cấp phương pháp phân tích nội lực và chuyển vị chính xác, giúp kỹ sư thiết kế các kết cấu dàn phức tạp, tối ưu vật liệu và đảm bảo an toàn công trình.

2. Giảng viên và sinh viên ngành kỹ thuật xây dựng
   Tài liệu là nguồn tham khảo quý giá cho việc giảng dạy và nghiên cứu về phân tích kết cấu, đặc biệt trong lĩnh vực kết cấu dàn và ứng dụng toán học trong cơ học kết cấu.

3. Các nhà nghiên cứu trong lĩnh vực cơ học kết cấu và toán ứng dụng
   Luận văn giới thiệu phương pháp toán học tiên tiến, mở ra hướng nghiên cứu mới về nguyên lý cực trị Gauss trong phân tích kết cấu, phù hợp cho các đề tài nghiên cứu sâu hơn.

4. Các đơn vị tư vấn và thi công xây dựng
   Việc hiểu và áp dụng phương pháp giúp nâng cao chất lượng kiểm tra, giám sát kết cấu dàn trong quá trình thi công, giảm thiểu rủi ro và chi phí sửa chữa.

Câu hỏi thường gặp

1. Phương pháp nguyên lý cực trị Gauss có ưu điểm gì so với phương pháp phần tử hữu hạn?
   Phương pháp này dựa trên nguyên lý toán học tối ưu hóa lượng ràng buộc, cho phép xử lý hiệu quả các hệ siêu tĩnh và siêu động, đồng thời có thể chọn ẩn số linh hoạt giữa chuyển vị và nội lực, trong khi phần tử hữu hạn chủ yếu dựa trên rời rạc hóa và có thể phức tạp khi xử lý liên kết không giữ.

2. Phương pháp có thể áp dụng cho kết cấu phi tuyến không?
   Có, phương pháp có thể mở rộng để giải các bài toán phi tuyến hình học bằng cách xây dựng mối quan hệ biến dạng-chuyển vị phù hợp, tuy nhiên cần nghiên cứu thêm để hoàn thiện mô hình và thuật toán.

3. Cỡ mẫu nghiên cứu có đủ đại diện cho các kết cấu thực tế không?
   Các ví dụ nghiên cứu với 26-61 nút và 49-61 thanh là quy mô tương đối lớn, đủ để minh họa tính khả thi và hiệu quả của phương pháp trên các kết cấu dàn phổ biến trong thực tế.

4. Phần mềm Matlab được sử dụng như thế nào trong nghiên cứu?
   Matlab được dùng để thiết lập và giải hệ phương trình tuyến tính từ điều kiện cực trị của phiếm hàm lượng ràng buộc, sử dụng hàm fsolve trong Optimization Toolbox để tìm nghiệm chính xác các ẩn số chuyển vị hoặc nội lực.

5. Phương pháp có thể tích hợp với các phần mềm phân tích kết cấu hiện đại không?
   Có thể, phương pháp có thể phát triển thành module bổ sung hoặc plugin cho các phần mềm như Sap, Etabs, giúp đa dạng hóa công cụ phân tích và nâng cao độ chính xác trong thiết kế kết cấu.

Kết luận

• Phương pháp nguyên lý cực trị Gauss được phát triển và ứng dụng thành công trong phân tích nội lực và chuyển vị của kết cấu dàn phẳng và không gian chịu tải trọng tĩnh.
• Hai cách tiếp cận chọn ẩn số chuyển vị tại nút hoặc nội lực trong thanh đều cho kết quả chính xác và thỏa mãn điều kiện cân bằng lực tại các nút.
• Việc sử dụng phần mềm Matlab giúp tự động hóa quá trình tính toán, nâng cao hiệu quả và độ tin cậy của phương pháp.
• Phương pháp có khả năng mở rộng cho các bài toán phi tuyến và tải trọng động, đồng thời có thể tích hợp với các phần mềm phân tích kết cấu hiện đại.
• Đề xuất phát triển phần mềm chuyên dụng, đào tạo nhân lực và mở rộng nghiên cứu để ứng dụng rộng rãi trong ngành xây dựng.

Hành động tiếp theo: Các đơn vị nghiên cứu và thiết kế nên xem xét áp dụng phương pháp này trong các dự án thực tế, đồng thời phối hợp phát triển phần mềm hỗ trợ để nâng cao hiệu quả công tác phân tích kết cấu dàn.
