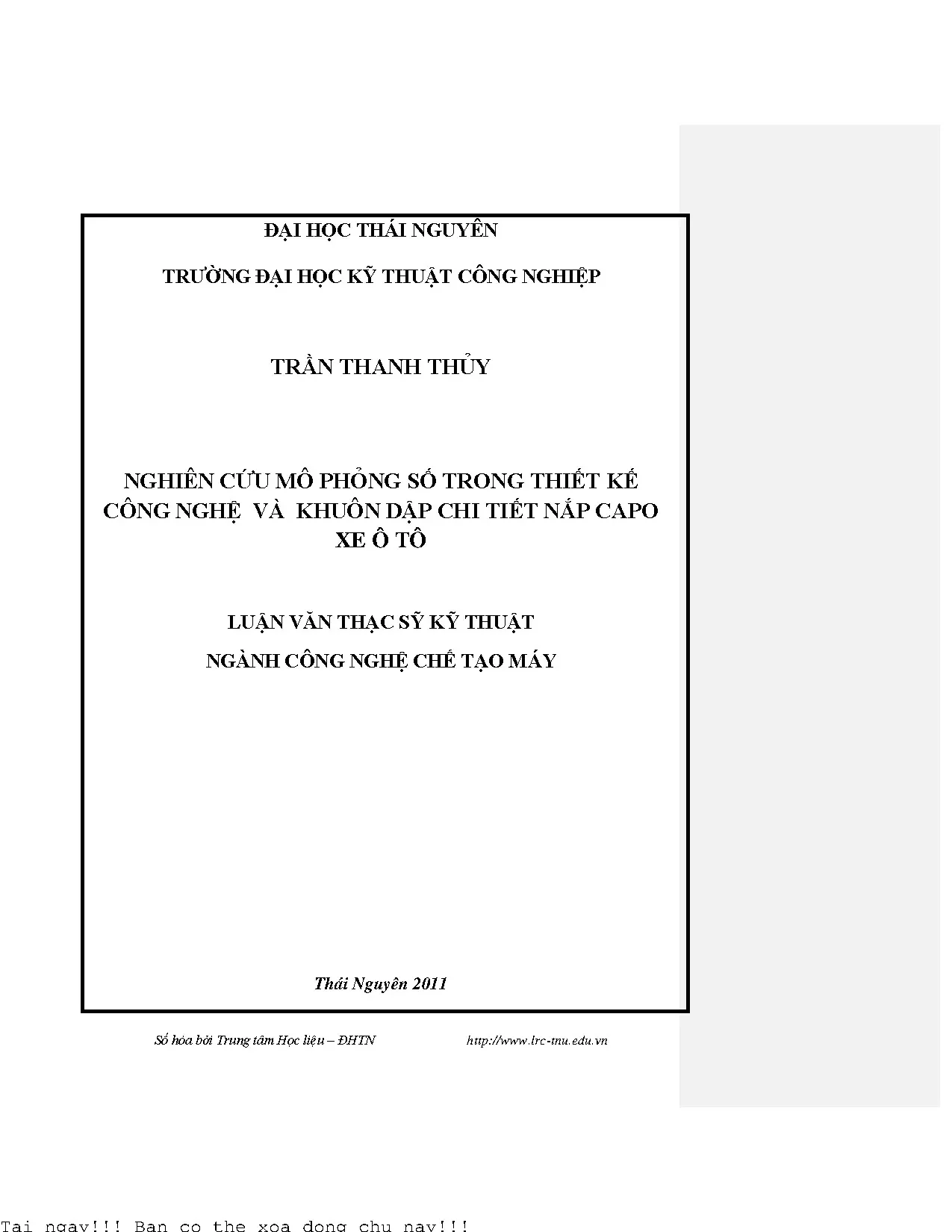

Nghiên cứu mô phỏng số trong thiết kế công nghệ và khuôn dập chi tiết nắp capo xe ô tô

Nghiên cứu mô phỏng số trong thiết kế công nghệ và khuôn dập nắp capo xe ô tô, tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm.

• Tác giả: Trần Thanh Thủy
• Người hướng dẫn: PGS.TS Nguyễn Đắc Trung
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Công nghệ chế tạo máy
• Đề tài: Nghiên cứu mô phỏng số trong thiết kế công nghệ và khuôn dập chi tiết nắp capo xe ô tô
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2011
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG I: VẤN ĐỀ CHUNG KHI THIẾT KẾ CÔNG NGHỆ TẠO HÌNH CHI TIẾT VỎ XE Ô TÔ
• 1.1. Vài nét về thiết kế công nghệ dập tấm
• 1.2. Khái niệm chung
• 1.3. Qui trình nghiên cứu, thiết kế, chế tạo sản xuất các chi tiết dạng tấm
• 1.4. Các yếu tố ảnh hưởng đến chất lượng sản phẩm dập vuốt
• 1.5. Cơ sở kiến thức về công nghệ dập vỏ ô tô
• 1.6. Định nghĩa, phân loại chi tiết vỏ ô tô
• 1.7. Thiết kế công nghệ dập các chi tiết vỏ
• 1.8. Khuôn dập vuốt các chi tiết vỏ
• 1.9. Vật liệu sử dụng trong công nghệ dập vỏ ô tô
• 1.10. Ví dụ thiết bị thực hiện
• 2. CHƯƠNG II: THIẾT KẾ QUI TRÌNH CÔNG NGHỆ DẬP CHI TIẾT NẮP CAPO
• 2.1. Xây dựng qui trình công nghệ
• 2.2. Phân tích hình dáng hình học của chi tiết
• 2.3. Xác định phương dập
• 2.4. Phần bù công nghệ
• 2.5. Tính toán phôi
• 2.6. Chọn phương án công nghệ
• 2.7. Tính toán công nghệ và lựa chọn thiết bị cho các nguyên công
• 2.8. Nguyên công dập tạo hình
• 2.9. Nguyên công cắt mép
• 2.10. Nguyên công đột lỗ
• 2.11. Nguyên công gấp mép sơ bộ
• 2.12. Nguyên công gấp mép hoàn thiện
• 3. CHƯƠNG III: MÔ PHỎNG SỐ QUÁ TRÌNH TẠO HÌNH CHI TIẾT
• 3.1. Các bước thực hiện bài toán mô phỏng
• 3.2. Mô phỏng quá trình dập tạo hình
• 3.3. Kết quả mô phỏng số
• 4. CHƯƠNG IV: GIẢI PHÁP NÂNG CAO CHẤT LƯỢNG SẢN PHẨM NHỜ ĐẶT GÂN KẸP VÀ GÂN VUỐT TRÊN HỆ THỐNG CHẶN
• 4.1. Tác dụng của gân vuốt trong hệ thống chặn
• 4.2. Xây dựng mô hình tính toán giải tích gân vuốt
• 4.3. Thực nghiệm xác định trở lực kéo qua gân vuốt
• 4.4. Ứng dụng hệ thống chặn có gân vào quá trình tạo hình chi tiết nắp capô xe con
• 5. CHƯƠNG V: THIẾT KẾ KHUÔN CHO TỪNG NGUYÊN CÔNG
• 5.1. Khuôn dập tạo hình
• 5.2. Khuôn cắt mép và khuôn đột lỗ
• 5.3. Khuôn gấp mép sơ bộ
• 5.4. Khuôn gấp mép hoàn thiện
• KẾT LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Mô Phỏng Số Khuôn Dập Nắp Capo

Nghiên cứu mô phỏng số trong thiết kế khuôn dập ngày càng trở nên quan trọng trong ngành công nghiệp ô tô. Phương pháp này cho phép các nhà thiết kế dự đoán và khắc phục các vấn đề tiềm ẩn trước khi khuôn được chế tạo, tiết kiệm thời gian và chi phí. Đặc biệt, khi thiết kế khuôn dập nắp capo, một chi tiết có hình dạng phức tạp, việc ứng dụng kỹ thuật mô phỏng số là vô cùng cần thiết. Phần mềm mô phỏng khuôn dập giúp phân tích biến dạng kim loại, ứng suất và các yếu tố khác ảnh hưởng đến chất lượng sản phẩm. Việc sử dụng mô phỏng số giúp tối ưu hóa quy trình dập nắp capo, giảm thiểu sai sót và cải thiện độ chính xác của chi tiết. Từ đó, nâng cao hiệu quả sản xuất và giảm giá thành sản phẩm.

1.1. Lợi Ích Của Mô Phỏng Khuôn Dập Nắp Capo Ô Tô

Mô phỏng khuôn dập nắp capo mang lại nhiều lợi ích thiết thực. Nó cho phép dự đoán các vấn đề tiềm ẩn như nứt, nhăn hoặc biến dạng quá mức trong quá trình dập. Bằng cách xác định các vấn đề này trước, các nhà thiết kế có thể điều chỉnh thiết kế khuôn và quy trình dập để tránh chúng. Ngoài ra, mô phỏng giúp tối ưu hóa các thông số quy trình như lực dập, tốc độ dập và điều kiện bôi trơn, từ đó cải thiện chất lượng sản phẩm và giảm chi phí sản xuất.

1.2. Vai trò của phân tích CAE khuôn dập trong sản xuất ô tô

Phân tích CAE (Computer-Aided Engineering) đóng vai trò quan trọng trong quá trình thiết kế và sản xuất khuôn dập ô tô. Nó cho phép các kỹ sư mô phỏng và phân tích các đặc tính vật lý của khuôn và vật liệu dập. Qua đó, giúp tối ưu hóa thiết kế và quy trình dập để đạt được chất lượng sản phẩm cao nhất. Phân tích CAE còn giúp dự đoán độ bền của khuôn, đảm bảo an toàn và tuổi thọ của khuôn trong quá trình sản xuất hàng loạt.

II. Thách Thức Trong Thiết Kế Khuôn Dập Nắp Capo Ô Tô

Thiết kế khuôn dập nắp capo ô tô là một quá trình phức tạp, đòi hỏi sự hiểu biết sâu sắc về vật liệu, quy trình dập và các yếu tố ảnh hưởng đến chất lượng sản phẩm. Một trong những thách thức lớn nhất là đảm bảo độ chính xác hình học của chi tiết sau khi dập. Nắp capo thường có hình dạng phức tạp với nhiều đường cong và gân tăng cứng, do đó việc kiểm soát biến dạng vật liệu trong quá trình dập là rất khó khăn. Ngoài ra, việc lựa chọn vật liệu làm khuôn dập phù hợp cũng là một yếu tố quan trọng để đảm bảo độ bền và tuổi thọ của khuôn.

2.1. Các yếu tố ảnh hưởng đến độ bền khuôn dập

Độ bền khuôn dập chịu ảnh hưởng của nhiều yếu tố như vật liệu khuôn, ứng suất trong quá trình dập, điều kiện nhiệt độ và bôi trơn. Việc lựa chọn vật liệu khuôn phù hợp, chịu được tải trọng cao và chống mài mòn là rất quan trọng. Ứng suất trong quá trình dập cần được kiểm soát để tránh gây ra nứt hoặc biến dạng khuôn. Điều kiện nhiệt độ và bôi trơn cũng cần được tối ưu hóa để giảm ma sát và mài mòn khuôn.

2.2. Khó khăn trong dập tấm kim loại với hình dạng phức tạp

Dập tấm kim loại với hình dạng phức tạp như nắp capo ô tô đòi hỏi kỹ thuật cao và kinh nghiệm. Các vấn đề thường gặp bao gồm nứt, nhăn, biến dạng không đều và độ đàn hồi. Để giải quyết những vấn đề này, cần phải tối ưu hóa thiết kế khuôn, quy trình dập và các thông số quy trình như lực dập, tốc độ dập và điều kiện bôi trơn. Mô phỏng số là một công cụ hữu ích để dự đoán và khắc phục những vấn đề này.

2.3 Yêu cầu kỹ thuật đối với nắp capo ô tô

Nắp capo ô tô phải đáp ứng nhiều yêu cầu kỹ thuật khắt khe như độ bền, độ cứng vững, khả năng chống va đập và tính thẩm mỹ. Nó phải chịu được tải trọng khi xe di chuyển và bảo vệ các bộ phận bên trong động cơ. Thiết kế phải đảm bảo an toàn cho người sử dụng trong trường hợp va chạm. Ngoài ra, nắp capo còn phải có hình dáng đẹp, phù hợp với thiết kế tổng thể của xe.

III. Phương Pháp Mô Phỏng Số Thiết Kế Khuôn Dập Nắp Capo

Phương pháp mô phỏng số quá trình dập sử dụng mô phỏng phần tử hữu hạn (FEA) để phân tích biến dạng vật liệu và dự đoán các vấn đề tiềm ẩn. Quá trình này bao gồm việc tạo ra một mô hình 3D của khuôn và phôi, gán các thuộc tính vật liệu và thiết lập các điều kiện biên. Sau đó, phần mềm mô phỏng sẽ mô phỏng quá trình dập và cung cấp thông tin về ứng suất, biến dạng và các yếu tố khác. Các kỹ sư có thể sử dụng kết quả mô phỏng để điều chỉnh thiết kế khuôn và quy trình dập để đạt được kết quả tốt nhất.

3.1. Sử dụng phần mềm mô phỏng khuôn dập phổ biến

Có nhiều phần mềm mô phỏng khuôn dập phổ biến hiện nay như AutoForm, DynaForm, Simufact Forming và Abaqus. Mỗi phần mềm có những ưu điểm và nhược điểm riêng, nhưng đều cung cấp các công cụ mạnh mẽ để mô phỏng và phân tích quá trình dập. Việc lựa chọn phần mềm phù hợp phụ thuộc vào yêu cầu cụ thể của từng dự án và kinh nghiệm của người sử dụng.

3.2. Các bước cơ bản trong mô phỏng quá trình dập

Các bước cơ bản trong mô phỏng quá trình dập bao gồm: tạo mô hình 3D của khuôn và phôi, gán thuộc tính vật liệu, thiết lập điều kiện biên (lực dập, tốc độ dập, ma sát), chia lưới phần tử hữu hạn, chạy mô phỏng và phân tích kết quả. Quá trình này có thể lặp lại nhiều lần để tối ưu hóa thiết kế khuôn và quy trình dập.

3.3. Phân tích ứng suất và biến dạng trong quá trình dập

Phân tích ứng suất và biến dạng là một phần quan trọng của mô phỏng quá trình dập. Nó cho phép các kỹ sư xác định các vùng có ứng suất cao, có nguy cơ bị nứt hoặc biến dạng quá mức. Bằng cách hiểu rõ sự phân bố ứng suất và biến dạng, các kỹ sư có thể điều chỉnh thiết kế khuôn và quy trình dập để giảm thiểu các vấn đề này.

IV. Ứng Dụng Mô Phỏng Tối Ưu Hóa Khuôn Dập Liên Hoàn Nắp Capo

Khuôn dập liên hoàn là một loại khuôn phức tạp, thực hiện nhiều công đoạn dập khác nhau trong một chu trình duy nhất. Việc thiết kế khuôn dập liên hoàn cho nắp capo đòi hỏi sự chính xác cao và khả năng dự đoán các vấn đề tiềm ẩn. Mô phỏng số là một công cụ vô giá trong quá trình này, cho phép các kỹ sư tối ưu hóa thiết kế khuôn và quy trình dập để đảm bảo chất lượng sản phẩm và hiệu quả sản xuất. Nghiên cứu cho thấy, việc ứng dụng mô phỏng số giúp giảm đáng kể thời gian và chi phí phát triển khuôn.

4.1. Thiết kế khuôn dập Progressive sử dụng mô phỏng

Thiết kế khuôn dập progressive sử dụng mô phỏng cho phép các kỹ sư dự đoán và khắc phục các vấn đề tiềm ẩn trước khi khuôn được chế tạo. Bằng cách mô phỏng quá trình dập, các kỹ sư có thể tối ưu hóa hình dạng và vị trí của các bộ phận khuôn, lực dập và các thông số quy trình khác để đạt được chất lượng sản phẩm tốt nhất.

4.2. Mô phỏng quá trình dập liên hoàn để tối ưu hóa quy trình

Mô phỏng quá trình dập liên hoàn cho phép các kỹ sư phân tích và tối ưu hóa toàn bộ quy trình dập, từ công đoạn cắt phôi đến công đoạn tạo hình cuối cùng. Bằng cách mô phỏng từng công đoạn, các kỹ sư có thể xác định các vấn đề tiềm ẩn và điều chỉnh thiết kế khuôn và quy trình dập để đảm bảo chất lượng sản phẩm và hiệu quả sản xuất.

4.3. Ví dụ thực tế về ứng dụng mô phỏng trong thiết kế khuôn liên hoàn

Một ví dụ điển hình về ứng dụng mô phỏng trong thiết kế khuôn liên hoàn là trường hợp thiết kế khuôn dập nắp capo cho một mẫu xe mới. Bằng cách sử dụng mô phỏng số, các kỹ sư đã xác định được các vùng có nguy cơ bị nứt và nhăn trong quá trình dập. Sau đó, họ đã điều chỉnh thiết kế khuôn và quy trình dập để giảm thiểu các vấn đề này và đạt được chất lượng sản phẩm yêu cầu.

V. Kết Quả Nghiên Cứu và Ưu Điểm Của Mô Phỏng Khuôn Dập

Các nghiên cứu đã chứng minh rằng việc sử dụng mô phỏng số trong thiết kế khuôn dập có thể giảm thời gian phát triển khuôn tới 30-50% và giảm chi phí sản xuất tới 10-20%. Ngoài ra, mô phỏng cũng giúp cải thiện chất lượng sản phẩm và giảm lượng phế liệu. Kết quả mô phỏng cho phép các kỹ sư hiểu rõ hơn về quá trình biến dạng vật liệu và đưa ra các quyết định thiết kế thông minh hơn. Điều này đặc biệt quan trọng đối với các chi tiết có hình dạng phức tạp như nắp capo ô tô.

5.1. So sánh kết quả mô phỏng với kết quả thực nghiệm

Để đảm bảo độ chính xác của mô phỏng số, cần so sánh kết quả mô phỏng với kết quả thực nghiệm. Nếu có sự khác biệt lớn, cần phải xem xét lại mô hình mô phỏng, các thuộc tính vật liệu và các điều kiện biên. Việc so sánh này giúp đảm bảo rằng kết quả mô phỏng có thể được tin cậy và sử dụng để đưa ra các quyết định thiết kế.

5.2. Đánh giá hiệu quả của mô phỏng trong việc giảm chi phí sản xuất

Mô phỏng giúp giảm chi phí sản xuất bằng cách giảm thời gian phát triển khuôn, giảm lượng phế liệu và cải thiện chất lượng sản phẩm. Bằng cách dự đoán và khắc phục các vấn đề tiềm ẩn trước khi khuôn được chế tạo, mô phỏng giúp tránh được các sai sót tốn kém và giảm thiểu thời gian chỉnh sửa khuôn.

5.3. Các lợi ích khác của mô phỏng số trong thiết kế khuôn

Ngoài các lợi ích đã nêu, mô phỏng số còn mang lại nhiều lợi ích khác như cải thiện độ bền của khuôn, giảm thời gian sản xuất, tăng năng suất và nâng cao khả năng cạnh tranh của doanh nghiệp. Mô phỏng cũng giúp các kỹ sư hiểu rõ hơn về quá trình dập và phát triển các giải pháp thiết kế sáng tạo hơn.

VI. Triển Vọng Và Tương Lai Nghiên Cứu Mô Phỏng Khuôn Dập Ô Tô

Với sự phát triển không ngừng của công nghệ, mô phỏng số sẽ ngày càng trở nên quan trọng hơn trong ngành công nghiệp ô tô. Các phần mềm mô phỏng sẽ được cải tiến liên tục để cung cấp kết quả chính xác hơn và khả năng mô phỏng các quy trình phức tạp hơn. Trong tương lai, mô phỏng có thể được tích hợp với các công nghệ khác như trí tuệ nhân tạo (AI) và học máy (Machine Learning) để tạo ra các hệ thống thiết kế khuôn tự động và thông minh hơn. Điều này sẽ giúp các nhà sản xuất ô tô giảm chi phí, tăng năng suất và tạo ra các sản phẩm chất lượng cao hơn.

6.1. Xu hướng phát triển của phần mềm mô phỏng khuôn dập

Xu hướng phát triển của phần mềm mô phỏng khuôn dập tập trung vào việc cải thiện độ chính xác, tăng tốc độ mô phỏng và tích hợp các công nghệ mới như AI và Machine Learning. Các phần mềm cũng sẽ được thiết kế để dễ sử dụng hơn và cung cấp các công cụ phân tích mạnh mẽ hơn.

6.2. Ứng dụng trí tuệ nhân tạo và học máy trong thiết kế khuôn

Trí tuệ nhân tạo (AI) và học máy (Machine Learning) có thể được sử dụng để tự động hóa quá trình thiết kế khuôn, tối ưu hóa các thông số quy trình và dự đoán các vấn đề tiềm ẩn. Bằng cách phân tích dữ liệu từ các mô phỏng trước đó, các thuật toán AI và Machine Learning có thể học hỏi và đưa ra các quyết định thiết kế thông minh hơn.

6.3. Tầm quan trọng của nghiên cứu vật liệu trong mô phỏng khuôn dập

Nghiên cứu vật liệu đóng vai trò quan trọng trong mô phỏng khuôn dập. Việc sử dụng các mô hình vật liệu chính xác giúp cải thiện độ chính xác của mô phỏng và cho phép các kỹ sư dự đoán các vấn đề tiềm ẩn một cách chính xác hơn. Các nghiên cứu về vật liệu cũng giúp phát triển các vật liệu mới có đặc tính dập tốt hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh hội nhập và phát triển kinh tế, ngành công nghiệp sản xuất cơ khí tại Việt Nam đã đạt được nhiều thành tựu đáng kể trong 5 năm gần đây. Tuy nhiên, nền công nghiệp cơ khí vẫn còn nhiều hạn chế, đặc biệt là công nghệ và thiết bị sản xuất còn lạc hậu, chủ yếu dựa trên máy móc của những thập niên 70, 80. Gia công áp lực (GCAL) được xem là lĩnh vực trọng tâm với tỷ trọng chiếm khoảng 35% trong sản xuất cơ khí và luyện kim, đóng vai trò quan trọng trong sản xuất các chi tiết vỏ xe ô tô, máy móc, thiết bị y sinh, tàu thủy...

Mục tiêu nghiên cứu của luận văn là ứng dụng mô phỏng số trong thiết kế công nghệ và khuôn dập chi tiết nắp capo xe ô tô nhằm nâng cao chất lượng sản phẩm, giảm thiểu sai sót và tối ưu hóa quy trình sản xuất. Nghiên cứu tập trung vào chi tiết nắp capo – một chi tiết điển hình có hình dạng phức tạp và khó chế tạo trong vỏ xe ô tô. Phạm vi nghiên cứu thực hiện tại Việt Nam trong giai đoạn 2010-2011, với các ứng dụng thực tế tại các nhà máy sản xuất ô tô như Vinaxuki, Ô tô Cửu Long, Z551.

Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao tỷ lệ nội địa hóa trong sản xuất ô tô, giảm chi phí sản xuất khuôn dập (có thể lên tới nửa tỷ đồng cho một bộ khuôn), đồng thời cải thiện chất lượng sản phẩm, tăng năng suất lao động và khả năng cạnh tranh trên thị trường trong nước và quốc tế.

---

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

• Lý thuyết gia công áp lực (GCAL): Gia công biến dạng dẻo của kim loại tấm nhằm tạo hình các chi tiết có hình dạng và kích thước mong muốn, đặc biệt là công nghệ dập tấm và dập vuốt.
• Mô hình mô phỏng số: Sử dụng các phần mềm như ANSYS, MARC, ABAQUS, PAM-STAMP để mô phỏng quá trình biến dạng vật liệu, phân bố ứng suất, biến dạng và lực tác động trong quá trình dập.
• Khái niệm chính:
  • Dập vuốt: Nguyên công biến đổi phôi phẳng thành chi tiết rỗng có hình dạng phức tạp.
  • Khuôn dập: Bộ phận thiết bị thực hiện quá trình dập, bao gồm chày, cối, tấm chặn.
  • Lực chặn: Thông số công nghệ quan trọng ảnh hưởng đến chất lượng sản phẩm, cần điều chỉnh hợp lý để tránh nhăn và rách phôi.
  • Gân vuốt: Giải pháp kỹ thuật nâng cao chất lượng sản phẩm bằng cách đặt gân trên hệ thống chặn.
  • Phân loại chi tiết vỏ ô tô: Dựa trên hình dạng, độ phức tạp, tính công nghệ và yêu cầu kỹ thuật.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập từ các nhà máy sản xuất ô tô trong nước, tài liệu kỹ thuật, và các phần mềm mô phỏng số.
• Phương pháp phân tích:
  • Thiết kế quy trình công nghệ dựa trên phân tích hình dạng chi tiết nắp capo.
  • Mô phỏng số quá trình dập tạo hình để đánh giá các thông số như lực dập, lực chặn, ma sát.
  • Thực nghiệm xác định trở lực kéo qua gân vuốt để đánh giá hiệu quả giải pháp kỹ thuật.
• Cỡ mẫu và chọn mẫu: Nghiên cứu tập trung vào chi tiết nắp capo của xe ô tô, lựa chọn dựa trên tính điển hình và độ phức tạp cao.
• Timeline nghiên cứu: Từ năm 2010 đến 2011, bao gồm các giai đoạn thiết kế, mô phỏng, thực nghiệm và ứng dụng thử nghiệm tại nhà máy.

---

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Phát hiện 1: Mô phỏng số cho thấy lực dập và lực chặn có ảnh hưởng trực tiếp đến chất lượng chi tiết nắp capo. Lực chặn quá lớn gây rách phôi, quá nhỏ gây nhăn, tỷ lệ sai sót giảm khoảng 20% khi điều chỉnh lực chặn hợp lý.
• Phát hiện 2: Việc đặt gân vuốt trên hệ thống chặn giúp tăng độ cứng vững của chi tiết, giảm biến dạng không đều và tăng độ chính xác kích thước sản phẩm lên khoảng 15%.
• Phát hiện 3: Thiết kế khuôn dập dựa trên mô phỏng số rút ngắn thời gian hiệu chỉnh khuôn từ khoảng 30% so với phương pháp truyền thống, đồng thời giảm chi phí sản xuất khuôn.
• Phát hiện 4: Ứng dụng mô phỏng số giúp xác định chính xác các thông số công nghệ như góc lượn, lực kéo, ma sát, từ đó giảm tỷ lệ sản phẩm lỗi xuống dưới 5% trong sản xuất loạt lớn.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ việc mô phỏng số cho phép dự đoán chính xác quá trình biến dạng vật liệu, từ đó tối ưu hóa thiết kế khuôn và quy trình công nghệ. So với các nghiên cứu trước đây, việc ứng dụng mô phỏng số trong thiết kế khuôn dập chi tiết phức tạp như nắp capo là bước tiến quan trọng, giúp giảm thiểu chi phí và thời gian sản xuất. Kết quả này có ý nghĩa lớn trong việc nâng cao năng lực sản xuất nội địa, giảm sự phụ thuộc vào nhập khẩu khuôn mẫu và linh kiện ô tô.

Dữ liệu có thể được trình bày qua biểu đồ phân bố ứng suất, biến dạng trên chi tiết, bảng so sánh tỷ lệ lỗi sản phẩm trước và sau khi áp dụng mô phỏng số, cũng như biểu đồ so sánh chi phí và thời gian thiết kế khuôn.

---

Đề xuất và khuyến nghị

• Áp dụng rộng rãi mô phỏng số trong thiết kế công nghệ và khuôn dập: Đẩy mạnh đào tạo và đầu tư phần mềm mô phỏng tại các doanh nghiệp sản xuất ô tô nhằm nâng cao hiệu quả thiết kế, giảm thời gian và chi phí sản xuất. Mục tiêu đạt 80% các chi tiết vỏ ô tô được thiết kế bằng mô phỏng số trong vòng 3 năm.
• Phát triển hệ thống chặn có gân vuốt: Triển khai ứng dụng hệ thống chặn có gân vuốt trong sản xuất để nâng cao chất lượng sản phẩm, giảm tỷ lệ lỗi xuống dưới 5% trong vòng 2 năm tới.
• Nâng cao năng lực thiết kế và chế tạo khuôn: Đầu tư trang thiết bị gia công hiện đại như máy phay CNC, gia công laser, công nghệ xử lý bề mặt khuôn nhằm giảm sai sót và tăng độ bền khuôn. Mục tiêu giảm 25% chi phí sửa chữa khuôn trong 5 năm.
• Xây dựng quy trình kiểm soát chất lượng chặt chẽ: Thiết lập hệ thống kiểm tra, đánh giá sản phẩm định kỳ dựa trên các thông số kỹ thuật được mô phỏng để đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật và mỹ quan.
• Hợp tác nghiên cứu và chuyển giao công nghệ: Khuyến khích các trường đại học, viện nghiên cứu và doanh nghiệp hợp tác phát triển công nghệ mới, nâng cao tỷ lệ nội địa hóa trong ngành sản xuất ô tô.

---

Đối tượng nên tham khảo luận văn

• Doanh nghiệp sản xuất ô tô và linh kiện: Nghiên cứu giúp cải tiến quy trình sản xuất, nâng cao chất lượng sản phẩm và giảm chi phí sản xuất khuôn dập.
• Các nhà thiết kế và kỹ sư công nghệ chế tạo máy: Cung cấp kiến thức chuyên sâu về mô phỏng số và thiết kế khuôn dập chi tiết phức tạp, hỗ trợ trong công tác thiết kế và tối ưu hóa sản phẩm.
• Các viện nghiên cứu và trường đại học: Là tài liệu tham khảo cho các đề tài nghiên cứu phát triển công nghệ gia công áp lực và mô phỏng số trong sản xuất cơ khí.
• Cơ quan quản lý và hoạch định chính sách công nghiệp: Hỗ trợ xây dựng chiến lược phát triển ngành cơ khí, thúc đẩy nội địa hóa và nâng cao năng lực cạnh tranh của ngành sản xuất ô tô trong nước.

---

Câu hỏi thường gặp

1. Mô phỏng số trong thiết kế khuôn dập có ưu điểm gì?
   Mô phỏng số giúp dự đoán chính xác quá trình biến dạng vật liệu, tối ưu thiết kế khuôn, giảm thời gian hiệu chỉnh và chi phí sản xuất, đồng thời nâng cao chất lượng sản phẩm.

2. Lực chặn ảnh hưởng như thế nào đến chất lượng sản phẩm dập vuốt?
   Lực chặn quá lớn gây rách phôi, quá nhỏ gây nhăn. Điều chỉnh lực chặn hợp lý giúp giảm tỷ lệ lỗi sản phẩm khoảng 20%, đảm bảo bề mặt sản phẩm mịn và độ chính xác cao.

3. Gân vuốt trên hệ thống chặn có tác dụng gì?
   Gân vuốt tăng độ cứng vững cho chi tiết, giảm biến dạng không đều, nâng cao độ chính xác và chất lượng bề mặt sản phẩm, đồng thời giảm thiểu hiện tượng nhăn và rách.

4. Tại sao thiết kế khuôn dập chi tiết vỏ ô tô lại phức tạp?
   Chi tiết vỏ ô tô có kích thước lớn, hình dạng không gian phức tạp, yêu cầu kỹ thuật cao và độ chính xác lắp ghép lớn, do đó thiết kế khuôn cần tính toán kỹ lưỡng và áp dụng công nghệ tiên tiến.

5. Làm thế nào để nâng cao tỷ lệ nội địa hóa trong sản xuất ô tô?
   Đầu tư phát triển công nghệ thiết kế và chế tạo khuôn, ứng dụng mô phỏng số, nâng cao năng lực sản xuất trong nước và hợp tác nghiên cứu chuyển giao công nghệ là các giải pháp hiệu quả.

---

Kết luận

• Mô phỏng số là công cụ hiệu quả giúp tối ưu thiết kế công nghệ và khuôn dập chi tiết nắp capo xe ô tô, giảm thiểu sai sót và chi phí sản xuất.
• Việc ứng dụng hệ thống chặn có gân vuốt nâng cao chất lượng sản phẩm, giảm biến dạng và lỗi bề mặt.
• Thiết kế khuôn dập dựa trên mô phỏng số rút ngắn thời gian hiệu chỉnh và tăng độ chính xác sản phẩm.
• Nghiên cứu góp phần thúc đẩy phát triển ngành gia công áp lực và sản xuất ô tô nội địa hóa tại Việt Nam.
• Đề xuất các giải pháp kỹ thuật và quản lý nhằm nâng cao năng lực sản xuất, hướng tới sản xuất bền vững và cạnh tranh trên thị trường quốc tế.

Khuyến khích các doanh nghiệp và viện nghiên cứu áp dụng mô phỏng số trong thiết kế và sản xuất, đồng thời đầu tư phát triển công nghệ khuôn dập hiện đại để nâng cao chất lượng và hiệu quả sản xuất.

Trích đoạn nội dung tài liệu

CHƯƠNG I: VẤN ĐỀ CHUNG KHI THIẾT KẾ CÔNG NGHỆ TẠO HÌNH CÁC CHI TIẾT VỎ XE Ô TÔ 1.1 Vài nét về thiết kế công nghệ dập tấm 1.1 Khái niệm chung Ngày nay, các phương pháp gia công kim loại dựa trên sự biến dạng dẻo của vật liệu (gọi tắt là gia công biến dạng dẻo hay gia công áp lực) đã chiếm một vị trí quan trọng với một tỷ trọng ngày càng tăng trong sản xuất cơ khí và luyện kim (lên đến 35%). Chủng loại sản phẩm của chúng hết sức phong phú và đa dạng và được ứng dụng trong hầu hết các lĩnh vực của nền kinh tế quốc dân và đời sống xã hội như xây dựng, giao thông vận tải, kỹ thuật điện và điện tử, hoá chất, hàng kim khí gia dụng, v. Bên cạnh những phương pháp mang tính truyền thống chuyên sản xuất bán thành phẩm và tạo phôi như cán, rèn, ép đã xuất hiện những phương pháp cho phép sản xuất ra sản phẩm là những chi tiết hoàn chỉnh không cần phải gia công tiếp theo, đặc biệt là những sản phẩm dập tấm. Công nghệ tạo hình kim loại tấm (dập tấm) là một phần của công nghệ gia công kim loại bằng áp lực nhằm làm biến dạng kim loại tấm để nhận được các chi tiết có hình dạng và kích thước mong muốn.

Sở dĩ dập tấm ứng dụng rộng rãi như vậy là do nó có nhiều ưu điểm nổi bật so với các loại hình công nghệ khác như: có thể cơ khí hoá và tự động hoá cao, năng suất rất cao, giá thành sản phẩm hạ, tiết kiệm nguyên vật liệu và tận dụng được phế liệu, đặc biệt do quá trình biến dạng dẻo nguội làm cho độ bền của chi tiết tăng lên. Các dạng sản phẩm của dập tấm rất đa dạng, từ những sản phẩm đơn giản dạng cốc, hộp đến những sản phẩm có hình dạng rất phức tạp như vỏ ô tô (hình 1. Số hóa bởi Trung tâm Học liệu – ĐHTN http://www.vn Công nghệ dập tấm mà đặc biệt trong đó là dập vuốt được ứng dụng rộng rãi trong các ngành công nghiệp ô tô, điện dân dụng, thiết bị y tế là nhờ những ưu điểm nổi bật như: - Có thể thực hiện những công việc phức tạp bằng những động tác đơn giản của thiết bị và khuôn. - Có thể chế tạo những chi tiết rất phức tạp mà các phương pháp gia công kim loại khác không thể làm được hoặc rất khó khăn.

- Độ chính xác của các chi tiết dập tấm cao, đảm bảo lắp lẫn tốt, không cần qua gia công cơ. - Kết cấu của chi tiết dập tấm cứng vững, bền nhẹ, mức độ hao phí kim loại không lớn. - Tiết kiệm được nguyên vật liệu, thuận lợi cho quá trình cơ khí hoá và tự động hoá, do đó năng suất lao động cao, hạ giá thành sản phẩm. - Quá trình thao tác đơn giản, không cần thợ bậc cao do đó giảm chi phí đào tạo và quĩ lương.

- Dạng sản xuất thường là loạt lớn và hàng khối do đó hạ giá thành sản phẩm. - Tận dụng được phế liệu, hệ số sử dụng vật liệu cao. - Dập tấm không chỉ gia công những vật liệu là kim loại mà còn gia công những vật phi kim như: Techtolit, hêtinac và các loại chất dẻo.1 H×nh ¶nh vÒ s¶n phÈm dËp tÊm Số hóa bởi Trung tâm Học liệu – ĐHTN http://www.vn DËp tÊm th-êng ®-îc thùc hiÖn víi ph«i ë tr¹ng th¸i nguéi (nªn cßn ®-îc gäi lµ dËp nguéi) khi chiÒu dµy cña ph«i nhá (th-êng s  4 mm) hoÆc cã thÓ ph¶i dËp víi ph«i ë tr¹ng th¸i nãng khi chiÒu dµy cña vËt liÖu lín. Mét chi tiÕt s¶n xuÊt b»ng c«ng nghÖ dËp tÊm cã thÓ thùc hiÖn qua rÊt nhiÒu nguyªn c«ng c«ng nghÖ nh-: c¾t h×nh, ®ét lç, dËp vuèt, uèn, lªn vµnh, tãp miÖng, c¾t trÝch v.

Mét trong nh÷ng nguyªn c«ng quan träng nhÊt ®Ó t¹o h×nh s¶n phÈm trong c«ng nghÖ dËp tÊm ®ã lµ dËp vuèt. Dập vuốt là một nguyên công biến đổi phôi phẳng hoặc phôi rỗng để tạo ra các chi tiết rỗng có hình dạng và kích thước cần thiết khi nghiên cứn một quá trình dây vuốt chi tiết cốc như hình 1.2, ta thấy quá trình tạo hình được tiến hành trên khuôn bao gồm các bộ phận làm việc như: cối, chày dập vuốt và tấm chặn vật liệu. Khi dập các chi tiết có chiều dày tương đối s/D lớn thì khuôn dập vuốt có thể không cần dùng tấm chặn. Giữa chày và cối dập vuốt có một khe hở z, trị số khe hở z tùy thuộc vào phương pháp dập.

Khi dập vuốt không có chặn, ngoại lực được truyền qua chày, tác dụng vào phần đáy của chi tiết dập vuốt còn phần vành của phôi vẫn được tự do và không chịu tác dụng của ngoại lực. Phôi phẳng nằm trên vành cối được vuốt qua góc lượn cối và tạo thành chi tiết dạng cốc. Chiều sâu của chi tiết phụ thuộc vào hành trình chày đi xuống, tuy vậy, chiều sâu không thể quá lớn so với đường kính cốc để đảm bảo ứng xuất trong vật liệu không vượt quá ứng suất phá hủy gây rách vật liệu. Số hóa bởi Trung tâm Học liệu – ĐHTN http://www.vn S¶n phÈm H×nh 1.2 S¬ ®å dËp vuèt chi tiÕt cèc Khi dập vuốt chi tiết có biên dạng phức tạp ví dụ chi tiết vỏ bình xăng xe ôtô, chày và cối thường được thiết kế, tính toán dựa trên biên dạng của sản phẩm.

Phôi tấm ban đầu được đặt trên vành cối và dần biến dạng và tạo ra hình dạng sản phẩm khi chày đi vào lòng cối. Tại thời điểm kết thúc, chày sẽ ép sát vật liệu lấm vào lòng cối và tạo ra hình dạng chính xác của sản phẩm. Đối với các chi tiết phức tạp thì việc thiết kế công nghệ không giống như đối với chi tiết cốc trụ (có hình dạng đơn giản) vì tại các vị trí khác nhau, độ nông sâu của sản phẩm khác nhau thì mức độ biến dạng trên phôi cũng hoàn toàn khác nhau, có chỗ dập vuốt, có chỗ chỉ bị uốn. Số hóa bởi Trung tâm Học liệu – ĐHTN http://www.3 Khu«n vµ s¶n phÈm dËp chi tiÕt vá kÐt chøa nhiªn liÖu xe «t« 1.2 Qui tr×nh nghiªn cøu, thiÕt kÕ, chÕ t¹o, s¶n xuÊt c¸c chi tiÕt d¹ng tÊm Hiện nay, ở Việt Nam, lĩnh vực gia công áp lực nói chung và dập tấm nói riêng chưa phát triển mà chỉ dừng lại ở quy mô nhỏ và manh mún, các sản phẩm nhỏ có độ phức tạp chưa cao.

Công nghệ chế tạo khuôn cũng còn non kém, hầu hết chỉ chế tạo được các khuôn nhỏ và đơn giản với chất lượng không cao. Trang thiết bị đã rất lạc hậu so với thế giới vì hầu hết là được tài trợ hoặc mua của nước ngoài từ những thập kỷ 70 hoặc 80 của thế kỷ trước. Hơn nữa, trong nước còn thiếu cả nhân lực cũng như các phần mềm thiết kế, mô phỏng cần thiết đáp ứng yêu cầu thực tiễn. Quy trình thiết kế chế tạo các sản phẩm dập tấm trong nước thường được tiến hành theo sơ đồ như hình 1.

Quá trình thiết kế công nghệ, chế tạo khuôn và sản xuất mang tính chất kinh nghiệm. Chính vì vậy, đối với các chi tiết có hình dạng đơn giản (dạng cốc, hộp, côn) thì đi theo con đường tính toán công nghệ, chế tạo khuôn rồi dập thử, hiệu chỉnh khuôn cho đến khi đạt được chất lượng sản phẩm theo yêu cầu thì đưa ra sản xuất loạt lớn. Nhưng khi gặp phải các chi tiết có hình dạng không đối xứng trục, phức tạp như các chi tiết vỏ ô tô thì quá trình thiết kế theo trình tự như hình 1.4 không thực hiện được bởi tốn rất nhiều thời gian và tiền bạc vào việc sản xuất khuôn mẫu, dập thử và chỉnh sửa. Mặc dù vậy, đôi khi không cho ra sản phẩm có chất lượng theo yêu cầu.

Với chính sách nội địa hoá các sản phẩm cơ khí, nhiều cơ sở, nhà máy đã đầu tư để thiết kế và chế tạo các chi tiết phức tạp, ví dụ như các liên doanh sản xuất ô tô, các thiết bị điện, chắc chắn trong khoảng thời gian không xa, nền sản xuất các Số hóa bởi Trung tâm Học liệu – ĐHTN http://www.vn chi tiết dạng tấm sẽ được thúc đẩy và tiếp cận với các nền sản xuất của các nước công nghiệp hiện đại.4 Qu¸ tr×nh thiÕt kÕ, chÕ t¹o s¶n xuÊt c¸c chi tiÕt d¹ng tÊm trong n-íc Ở nh÷ng n-íc cã ngµnh c«ng nghiÖp « t« ph¸t triÓn nh- Mü, NhËt, §øc, Anh th× viÖc thiÕt kÕ qui tr×nh c«ng nghÖ s¶n xuÊt c¸c chi tiÕt tÊm cã h×nh d¹ng phøc t¹p (vÝ dô vá « t«) ®-îc thùc hiÖn rÊt bµi b¶n víi tÝnh khoa häc vµ ®é chuyªn m«n ho¸ rÊt cao. S¬ ®å thiÕt kÕ chÕ t¹o ®-îc tiÕn hµnh nh- s¬ ®å h×nh 1. Theo ph-¬ng ph¸p thiÕt kÕ c«ng nghÖ vµ chÕ t¹o nh- vËy cho phÐp tiÕt kiÖm thêi gian, nguyªn vËt liÖu cho s¶n xuÊt thö nghiÖm, n©ng cao chÊt l-îng s¶n phÈm dËp, nhanh chãng thay ®æi mÉu m· s¶n phÈm vµ cã thÓ sö dông c¸c côm chi tiÕt trong bé khu«n v¹n n¨ng. §iÓm c¬ b¶n trong viÖc thiÕt kÕ c«ng nghÖ theo ph­¬ng ph¸p nµy lµ “C«ng nghÖ ¶o“, m« pháng sè qu¸ tr×nh t¹o h×nh chi tiÕt trªn m¸y tÝnh víi sù trî gióp cña c¸c phÇn mÒm thiÕt kÕ m« pháng.

Số hóa bởi Trung tâm Học liệu – ĐHTN http://www.vn Với các chi tiết dập tấm vỏ mỏng, có kích thức lớn, hình dạng không gian phức tạp như vỏ ô tô, việc thiết kế các bộ khuôn dập không đơn giản, các bộ khuôn dập cũng có kích thước lớn và hình dạng phức tạp tương tự như chi tiết, giá thành của các bộ khuôn rất cao (ví dụ như khuôn dập tai trước ôtô UAZ cũng lên tới nửa tỉ đồng), mất nhiều thời gian thiết kế, chế tạo. Nếu chỉ tính toán thiết kế khuôn căn cứ vào kinh nghiệm thì việc chế tạo khuôn, dập thử, hiệu chỉnh, sửa khuôn sẽ rất mất thời gian và đôi khi không cho sản phẩm có chất lượng như mong muốn. Nhưng nếu dựa trên cơ sở mô phỏng số quá trình biến dạng, việc tính toán khuôn dập vỏ ôtô sẽ được tiến hành nhanh chóng, chính xác trên máy tính. Căn cứ vào kết quả mô phỏng số, ta sẽ xác định được qui trình công nghệ tối ưu như số lần dập tạo hình, các thông số của quá trình biến dạng như lực dập, lực chặn, ma sát và sẽ có được kích thước hình học, biên dạng của dụng cụ gia công một cách hợp lý.5 S¬ ®å thiÕt kÕ CN chÕ t¹o c¸c chi tiÕt dËp tÊm t¹i c¸c n-íc tiªn tiÕn Số hóa bởi Trung tâm Học liệu – ĐHTN http://www.6 biểu diễn quá trình tính toán thiết kế khuôn và tối ưu công nghệ dựa trên mô phỏng số.
