Khóa Luận Nghiên Cứu Mạng Không Dây WiMAX: Công Nghệ và Ứng Dụng

Chuyên khảo phân tích Khoá luận tìm hiểu và nghiên cứu mạng không dây wimax, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Mani Thanh Giang
• Người hướng dẫn: PTS. Nguyễn Văn A
• Trường học: Học viện Công nghệ Thông tin
• Chuyên ngành: Công nghệ thông tin
• Đề tài: Nghiên Cứu Mạng Không Dây WiMAX: Tìm Hiểu Công Nghệ và Ứng Dụng
• Loại tài liệu: luận văn
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ WiMAX
• 1.1. GIỚI THIỆU CHƯƠNG 1
• 1.2. CÁC CHUẨN CỦA WiMAX
• 1.3. Bảng tắt định kỳ
• 1.4. Bảng tín không dây 5GHz
• 1.5. Ưu điểm và nhược điểm của công nghệ WiMAX
• 1.6. Tình hình triển khai WiMAX
• 1.7. Hình triển khai WiMAX trên thế giới
• 1.8. Tình hình triển khai WiMAX thử nghiệm tại Việt Nam
• 1.9. Kết luận chương
• 2. CHƯƠNG 2: CÁC KỸ THUẬT MẠNG SỬ DỤNG THÔNG WiMAX
• 2.1. GIỚI THIỆU CHƯƠNG
• 2.2. Kỹ thuật OFDM
• 2.3. Sơ đồ khối OFDM
• 2.4. Chuỗi bảo vệ trong hệ thống OFDM
• 2.5. Nguyên tắc giải điều chế OFDM
• 2.6. Các ưu và nhược điểm của kỹ thuật OFDM
• 2.7. Kỹ thuật OFDMA
• 2.8. Hệ thống OFDMA
• 2.9. Điều chế thích nghi
• 2.10. Công nghệ MIMO
• 2.11. Điều khiển công suất
• 2.12. Các công nghệ anten tiên tiến
• 2.13. Phân tạp thu và phát
• 2.14. Các hệ thống anten thích nghi
• 2.15. Kết luận chương
• 3. CHƯƠNG 3: KIẾN TRÚC MẠNG TRUY CẬP WiMAX
• 3.1. GIỚI THIỆU CHƯƠNG
• 3.2. Mô hình tham chiếu
• 3.3. Lớp điều khiển truy nhập môi trường (MAC)
• 3.3.1. Kết nối với địa chỉ
• 3.3.2. Lớp con hồi đáp MAC
• 3.3.3. Lớp con phân chung MAC
• 3.3.4. Các yêu cầu về cấp phát băng thông
• 3.3.5. Có thể lịch dịch và vị trí trong dịch vụ (QoS)
• 3.4. Lớp vật lý
• 3.5. Kết luận chương
• 4. CHƯƠNG 4: MÔ PHỎNG HOẠT ĐỘNG VÀ THỐNG KÊ THÔNG WiMAX
• 4.1. GIỚI THIỆU CHƯƠNG
• 4.2. Môi trường mô phỏng
• 4.3. Kịch bản mô phỏng
• 4.4. Phân tích kết quả mô phỏng
• 4.5. Tính lượng băng thông được sử dụng trên các Node
• 4.6. Nhận xét
• 4.7. Kết luận và mang phát triển đề tài

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Mạng Không Dây WiMAX

Mạng không dây WiMAX, viết tắt của Worldwide Interoperability for Microwave Access, là một công nghệ tiên tiến cho phép truyền tải dữ liệu không dây với tốc độ cao. Công nghệ này được phát triển để đáp ứng nhu cầu ngày càng tăng về băng thông và kết nối không dây. WiMAX cung cấp khả năng kết nối rộng rãi, từ các khu vực đô thị đến nông thôn, giúp giảm thiểu khoảng cách số và nâng cao chất lượng cuộc sống. Theo nghiên cứu của IEEE, WiMAX có thể cung cấp tốc độ truyền tải lên đến 1 Gbps trong điều kiện lý tưởng, điều này làm cho nó trở thành một lựa chọn hấp dẫn cho các nhà cung cấp dịch vụ Internet.

1.1. Công Nghệ WiMAX Là Gì

WiMAX là một công nghệ mạng không dây sử dụng sóng vi ba để truyền tải dữ liệu. Nó cho phép kết nối Internet băng thông rộng mà không cần dây cáp. WiMAX hoạt động trên nhiều tần số khác nhau, từ 2.5 GHz đến 3.5 GHz, và có thể phục vụ cho nhiều người dùng cùng một lúc. Công nghệ này được thiết kế để cung cấp dịch vụ Internet cho các khu vực khó tiếp cận, nơi mà việc kéo cáp quang là không khả thi.

1.2. Lịch Sử Phát Triển Của WiMAX

WiMAX được phát triển vào đầu những năm 2000 và nhanh chóng trở thành một tiêu chuẩn quan trọng trong ngành công nghiệp viễn thông. Năm 2005, WiMAX được công nhận là một tiêu chuẩn toàn cầu bởi IEEE 802.16. Kể từ đó, nhiều nhà cung cấp dịch vụ đã triển khai công nghệ này để cung cấp dịch vụ Internet không dây cho người dùng.

II. Thách Thức Trong Nghiên Cứu Mạng Không Dây WiMAX

Mặc dù WiMAX mang lại nhiều lợi ích, nhưng cũng đối mặt với nhiều thách thức trong quá trình triển khai và phát triển. Một trong những vấn đề lớn nhất là sự cạnh tranh từ các công nghệ khác như LTE. WiMAX cần phải cải thiện tốc độ và độ tin cậy để giữ vững vị thế trên thị trường. Ngoài ra, việc triển khai hạ tầng mạng cũng gặp khó khăn do chi phí cao và yêu cầu kỹ thuật phức tạp.

2.1. So Sánh WiMAX và LTE

WiMAX và LTE đều là công nghệ mạng không dây hiện đại, nhưng chúng có những khác biệt rõ rệt. LTE thường cung cấp tốc độ cao hơn và độ trễ thấp hơn so với WiMAX. Tuy nhiên, WiMAX lại có khả năng phục vụ nhiều người dùng hơn trong cùng một khu vực, điều này làm cho nó trở thành một lựa chọn tốt cho các khu vực đông dân cư.

2.2. Chi Phí Triển Khai Hạ Tầng WiMAX

Chi phí triển khai hạ tầng mạng WiMAX là một trong những thách thức lớn nhất mà các nhà cung cấp dịch vụ phải đối mặt. Việc lắp đặt các trạm phát sóng và thiết bị cần thiết đòi hỏi một khoản đầu tư lớn. Điều này có thể làm giảm khả năng cạnh tranh của WiMAX so với các công nghệ khác như LTE, vốn có chi phí triển khai thấp hơn.

III. Phương Pháp Triển Khai Mạng WiMAX Hiệu Quả

Để triển khai mạng WiMAX hiệu quả, cần có một kế hoạch chi tiết và chiến lược rõ ràng. Việc lựa chọn vị trí lắp đặt trạm phát sóng là rất quan trọng để đảm bảo vùng phủ sóng rộng và chất lượng dịch vụ tốt. Ngoài ra, việc sử dụng công nghệ tiên tiến như OFDM (Orthogonal Frequency Division Multiplexing) giúp tối ưu hóa băng thông và giảm thiểu nhiễu.

3.1. Kỹ Thuật OFDM Trong WiMAX

OFDM là một kỹ thuật điều chế được sử dụng trong WiMAX để cải thiện hiệu suất truyền tải dữ liệu. Kỹ thuật này cho phép chia nhỏ băng thông thành nhiều kênh con, giúp giảm thiểu hiện tượng nhiễu và tăng cường khả năng truyền tải. Theo nghiên cứu, OFDM có thể cải thiện tốc độ truyền tải lên đến 50% so với các kỹ thuật truyền thống.

3.2. Tối Ưu Hóa Vùng Phủ Sóng

Để tối ưu hóa vùng phủ sóng của mạng WiMAX, cần phải thực hiện khảo sát địa hình và phân tích lưu lượng người dùng. Việc lắp đặt các trạm phát sóng ở vị trí chiến lược sẽ giúp tăng cường khả năng kết nối và giảm thiểu vùng chết. Nghiên cứu cho thấy, việc tối ưu hóa vị trí lắp đặt có thể tăng cường hiệu suất mạng lên đến 30%.

IV. Ứng Dụng Thực Tiễn Của WiMAX Trong Cuộc Sống

WiMAX đã được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ cung cấp dịch vụ Internet cho hộ gia đình đến các ứng dụng trong IoT (Internet of Things). Công nghệ này cho phép kết nối nhanh chóng và hiệu quả giữa các thiết bị, giúp cải thiện chất lượng cuộc sống và tăng cường hiệu suất công việc.

4.1. WiMAX Trong IoT

WiMAX đóng vai trò quan trọng trong việc kết nối các thiết bị IoT, cho phép truyền tải dữ liệu nhanh chóng và hiệu quả. Công nghệ này giúp các thiết bị thông minh giao tiếp với nhau, từ đó tạo ra một hệ sinh thái kết nối mạnh mẽ. Theo báo cáo, WiMAX có thể hỗ trợ hàng triệu thiết bị IoT trong cùng một khu vực.

4.2. Ứng Dụng Trong Giáo Dục

WiMAX cũng được sử dụng trong lĩnh vực giáo dục, cung cấp kết nối Internet cho các trường học và cơ sở giáo dục. Điều này giúp học sinh và giáo viên tiếp cận thông tin và tài nguyên học tập một cách dễ dàng hơn. Nghiên cứu cho thấy, việc sử dụng WiMAX trong giáo dục có thể cải thiện kết quả học tập lên đến 20%.

V. Kết Luận Về Tương Lai Của WiMAX

Tương lai của WiMAX vẫn còn nhiều tiềm năng phát triển, đặc biệt trong bối cảnh nhu cầu kết nối không dây ngày càng tăng. Mặc dù phải đối mặt với sự cạnh tranh từ các công nghệ khác, nhưng WiMAX vẫn có thể phát triển mạnh mẽ nếu được cải tiến và tối ưu hóa. Việc nghiên cứu và phát triển công nghệ mới sẽ giúp WiMAX duy trì vị thế của mình trong ngành viễn thông.

5.1. Xu Hướng Phát Triển WiMAX

Trong tương lai, WiMAX có thể được cải tiến để hỗ trợ các ứng dụng mới như 5G và IoT. Việc tích hợp công nghệ mới sẽ giúp WiMAX trở nên linh hoạt hơn và đáp ứng tốt hơn nhu cầu của người dùng. Nghiên cứu cho thấy, việc phát triển WiMAX có thể tạo ra nhiều cơ hội mới trong ngành viễn thông.

5.2. Thách Thức Cần Vượt Qua

Để WiMAX phát triển bền vững, cần phải vượt qua nhiều thách thức như chi phí triển khai và cạnh tranh từ các công nghệ khác. Việc đầu tư vào nghiên cứu và phát triển sẽ giúp WiMAX cải thiện hiệu suất và khả năng cạnh tranh. Theo các chuyên gia, việc giải quyết những thách thức này là rất quan trọng để đảm bảo sự phát triển của WiMAX trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu truyền tải dữ liệu không dây băng thông rộng trên quy mô toàn cầu liên tục ghi nhận mức tăng trưởng vượt bậc với tốc độ bình quân trên 45% mỗi năm. Thực tế này tạo ra thách thức lớn đối với hạ tầng mạng viễn thông khi các công nghệ truy cập không dây cự ly ngắn truyền thống thường bị giới hạn về tốc độ truyền dẫn dưới mức 20 Mbps, phạm vi phủ sóng hiệu dụng hẹp dưới 5 km và chưa hỗ trợ tối ưu các cấp độ chất lượng dịch vụ khác nhau. Vấn đề nghiên cứu trọng tâm được đặt ra là làm thế nào để xây dựng một kiến trúc mạng không dây băng thông rộng vừa có khả năng phủ sóng cự ly xa, vừa đảm bảo tốc độ cao, tính di động linh hoạt và khả năng tối ưu hóa năng lượng cho các nút mạng thu phát.

Mục tiêu cụ thể của công trình là nghiên cứu toàn diện nền tảng công nghệ WiMAX chuẩn IEEE 802.16 kết hợp với việc khảo sát, phân tích các giải pháp định tuyến bảo toàn năng lượng trong mạng cảm biến không dây. Luận văn đi sâu vào cấu trúc phân lớp, kỹ thuật điều chế vật lý và cơ chế phân bổ tài nguyên lớp điều khiển truy nhập môi trường (MAC). Phạm vi nghiên cứu tập trung vào mô hình mạng đô thị và mạng cảm biến đa bước nhảy, xem xét trong dải tần số vô tuyến 915 MHz và băng tần mở rộng 5 GHz, với kịch bản các trạm thuê bao di động di chuyển ở dải vận tốc từ 1 m/s đến 8 m/s.

Ý nghĩa học thuật và ứng dụng thực tiễn của đề tài thể hiện qua việc làm sáng tỏ cơ chế hoạt động của các giao thức truyền thông vô tuyến hiện đại. Kết quả nghiên cứu cung cấp cơ sở định lượng vững chắc giúp các kỹ sư viễn thông tối ưu hóa thông lượng truyền dẫn đạt trên 28 Mbps trong môi trường đa ô, giảm thiểu hiện tượng nghẽn cổ chai và cải thiện hiệu suất sử dụng năng lượng của các thiết bị đầu cuối lên hơn 35% so với các cấu trúc định tuyến phẳng thông thường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên hai khung lý thuyết nền tảng trong kỹ thuật viễn thông: lý thuyết truyền thông vô tuyến băng rộng chuẩn IEEE 802.16 (WiMAX) và lý thuyết tối ưu hóa tài nguyên mạng không dây đa bước nhảy. Mô hình nghiên cứu tích hợp toàn diện kiến trúc phân lớp từ tầng vật lý (Physical Layer) đến tầng điều khiển truy nhập môi trường (MAC Layer), kết hợp với các mô hình phân cấp cụm mạng cảm biến không dây.

Trong hệ thống lý thuyết này, bốn khái niệm cốt lõi đóng vai trò xương sống xuyên suốt quá trình phân tích:

• Ghép kênh phân chia theo tần số trực giao (OFDM) và đa truy cập phân chia theo tần số trực giao (OFDMA): Kỹ thuật chia kênh truyền thành 256 hoặc nhiều hơn các sóng mang phụ trực giao, kết hợp chèn chuỗi bảo vệ tiền tố lặp (Cyclic Prefix) nhằm triệt tiêu hoàn toàn hiện tượng nhiễu giao thoa giữa các ký hiệu (ISI).
• Điều chế thích nghi (Adaptive Modulation): Cơ chế tự động chuyển đổi giữa các sơ đồ điều chế BPSK, QPSK, 16-QAM và 64-QAM dựa trên tỷ số tín hiệu trên nhiễu nhằm tối đa hóa thông lượng kênh truyền.
• Quản lý chất lượng dịch vụ (QoS) lớp MAC: Khung phân loại lưu lượng gồm bốn cấp độ dịch vụ chính: Dịch vụ cấp phát không yêu cầu (UGS), Dịch vụ thăm dò thời gian thực (rtPS), Dịch vụ thăm dò phi thời gian thực (nrtPS) và Dịch vụ nỗ lực tối đa (Best Effort - BE).
• Định tuyến phân cấp cụm (Hierarchical Clustering Routing): Cơ chế nhóm các nút mạng thành từng cụm do một nút chủ (Cluster Head) quản lý, đảm nhiệm thu thập, nén và chuyển tiếp dữ liệu về trạm gốc (Sink/Base Station).

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được xây dựng từ chuỗi thực nghiệm mô phỏng sự kiện rời rạc thông qua phần mềm Network Simulator 2 (phiên bản NS-2.35) chạy trên nền tảng hệ điều hành Ubuntu 12.04 LTS. Việc lựa chọn công cụ mô phỏng chuyên dụng này giúp kiểm soát chính xác các tham số kênh truyền vô tuyến, mô phỏng đúng các luồng sự kiện truyền gói tin và tính toán chính xác mức năng lượng tiêu hao của từng nút mạng.

Thiết lập kịch bản nghiên cứu sử dụng cỡ mẫu gồm 50 nút trạm thuê bao di động (MS) và 2 trạm gốc (BS) phân bố trong không gian địa lý kích thước 1000 mét nhân 1000 mét. Các nút cảm biến được cấu hình với dung lượng nguồn hữu hạn 0.5 Ah ở điện áp 1.5 V, hoạt động tại dải tần công nghiệp ISM 915 MHz. Phương pháp chọn mẫu áp dụng mô hình di động ngẫu nhiên phân tầng (Random Waypoint) với 3 mức vận tốc khảo sát: 1 m/s (tương đương người đi bộ), 4 m/s (xe đạp hoặc phương tiện di chuyển chậm) và 8 m/s (phương tiện cơ giới nội đô), được đo lường liên tục trong khung thời gian 300 giây cho mỗi lượt chạy thực nghiệm.

Phương pháp phân tích dữ liệu kết hợp giữa phân tích tệp vết sự kiện (trace file analysis) và so sánh định lượng đa biến. Lý do lựa chọn phương pháp này là nhằm trích xuất trực tiếp các chỉ số thông lượng tức thời, độ trễ chuyển giao tế bào (handover latency) và tốc độ suy giảm năng lượng, từ đó so sánh trực quan hiệu năng giữa 6 giao thức định tuyến tiêu biểu bao gồm LEACH, PEGASIS, ARPEES, SPIN, Directed Diffusion và GAF.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích dữ liệu thực nghiệm đã mang lại 4 phát hiện quan trọng có giá trị khoa học cao:

Thứ nhất, về hiệu năng thông lượng truyền dẫn theo tính di động: Tại tốc độ di chuyển 1 m/s, trạm thuê bao duy trì mức thông lượng ổn định ở đỉnh 28.5 Mbps. Khi nâng tốc độ di chuyển lên 4 m/s và 8 m/s, thông lượng trung bình giảm lần lượt 6.8% và 14.2%, chứng minh cơ chế điều chế thích nghi của chuẩn IEEE 802.16 duy trì kênh truyền ổn định ngay cả trong điều kiện di động nhanh.

Thứ hai, về chỉ số độ trễ chuyển giao tế bào: Quá trình chuyển vùng (handover) giữa hai trạm gốc BS diễn ra mượt mà với thời gian trễ trung bình đạt 42 ms ở vận tốc 1 m/s và tăng lên 82 ms ở vận tốc 8 m/s. Con số này hoàn toàn nằm dưới ngưỡng giới hạn 100 ms, đáp ứng hoàn hảo yêu cầu khắt khe của các dịch vụ truyền thông đa phương tiện thời gian thực.

Thứ ba, về mức độ bảo toàn năng lượng của cấu trúc định tuyến phân cấp: Các giao thức định tuyến phân cụm như LEACH và PEGASIS giúp giảm thiểu từ 32% đến 48% tổng năng lượng tiêu thụ toàn mạng so với các giao thức định tuyến phẳng truyền thống như Flooding hay Gossiping, nhờ đó kéo dài tuổi thọ hữu ích của toàn bộ hệ thống mạng lên gấp 2.4 lần.

Thứ tư, về hiệu quả tối ưu hóa không gian bằng thuật toán lưới ảo GAF: Giao thức GAF cho phép hơn 50% số nút trong cùng một ô lưới chuyển sang trạng thái nghỉ (sleep mode) luân phiên mà vẫn đảm bảo tỷ lệ chuyển giao gói tin thành công đạt trên 92%, giảm thiểu 38% hiện tượng xung đột gói tin trên đường truyền vô tuyến.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự suy giảm nhẹ thông lượng khi vận tốc tăng từ 1 m/s lên 8 m/s là do hiệu ứng dịch chuyển tần số Doppler và sự thay đổi nhanh chóng của đặc tính kênh truyền vô tuyến, buộc trạm gốc phải hạ bậc sơ đồ điều chế từ 64-QAM xuống 16-QAM hoặc QPSK. Tuy nhiên, nhờ việc tích hợp tiền tố lặp Cyclic Prefix trong kỹ thuật OFDM, hơn 95% hiện tượng nhiễu đa đường đã bị loại bỏ, giúp hệ thống không bị đứt gãy liên lạc.

Khi so sánh với các nghiên cứu định tuyến truyền thống trên mạng Ad-hoc, kết quả của luận văn khẳng định sự vượt trội rõ rệt của mô hình phân cấp. Cơ chế bầu chọn nút chủ xoay vòng dựa trên năng lượng dư thừa trong giao thức LEACH và chuỗi liên kết khoảng cách ngắn trong PEGASIS đã giải quyết triệt để bài toán hao pin cục bộ. Kết quả này tương thích hoàn toàn với các lý thuyết chuẩn hóa của tổ chức IEEE về mạng băng rộng không dây.

Trong phần trình bày dữ liệu, các kết quả này được trực quan hóa thông qua biểu đồ đường thể hiện quan hệ nghịch biến giữa vận tốc di chuyển và thông lượng tức thời, kết hợp cùng bảng ma trận so sánh 6 tham số kỹ thuật gồm chi phí tiêu hao năng lượng, độ trễ đầu cuối và tỷ lệ phân phối gói tin giữa các giao thức.

Đề xuất và khuyến nghị

Dựa trên các phát hiện thực nghiệm, luận văn đưa ra 4 nhóm giải pháp kỹ thuật mang tính ứng dụng cao:

• Tối ưu hóa thuật toán phân bổ khe thời gian động tại tầng MAC: Nâng cấp cơ chế lập lịch theo chu kỳ TDMA và mã hóa CDMA cho các luồng lưu lượng nhạy cảm thời gian (rtPS), nhằm mục tiêu rút ngắn độ trễ chuyển giao tế bào xuống dưới mức 35 ms. Kế hoạch triển khai dự kiến trong vòng 6 tháng do đội ngũ kỹ sư tối ưu hóa mạng vô tuyến đảm nhiệm.
• Ứng dụng giao thức định tuyến phân cấp thích nghi theo sự kiện (ARPEES): Triển khai thuật toán cân bằng tải dựa trên ma trận tương quan giữa mức năng lượng còn lại và khoảng cách tới trạm gốc, hướng tới mục tiêu gia tăng tuổi thọ pin của các cụm cảm biến thêm ít nhất 25%. Thời gian nghiên cứu và tích hợp là 12 tháng do các trung tâm nghiên cứu và phát triển viễn thông chủ trì.
• Nâng cấp phần cứng trạm gốc với hệ thống anten tương thích MIMO và AAS: Tích hợp công nghệ anten nhiều đầu vào nhiều đầu ra và mảng anten bám chùm thích nghi nhằm nâng cao hiệu suất phổ tần thêm 18% tại các khu vực che khuất phi tầm nhìn (NLOS). Lộ trình thực hiện trong 9 tháng do các doanh nghiệp cung cấp dịch vụ hạ tầng viễn thông tiến hành.
• Chuẩn hóa quy trình an ninh mạng tầng liên kết dữ liệu với chuẩn AES và PKMv2: Thiết lập cơ chế trao đổi khóa mật mã động và xác thực đa lớp để bảo vệ luồng dữ liệu quản lý, hướng đến mục tiêu giảm thiểu tỷ lệ thất thoát gói tin do tấn công giả mạo xuống dưới 1.5%. Kế hoạch hoàn thiện trong vòng 3 tháng do bộ phận an toàn thông tin phụ trách.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị thiết thực cho 4 nhóm đối tượng trọng tâm:

• Học viên cao học, nghiên cứu sinh và giảng viên chuyên ngành Điện tử Viễn thông và Mạng máy tính: Luận văn cung cấp hệ thống tài liệu học thuật hoàn chỉnh về mô hình toán học của OFDM/OFDMA, cấu trúc khung truyền dẫn IEEE 802.16 và các thuật toán định tuyến phân cấp, phục vụ trực tiếp cho công tác nghiên cứu chuyên sâu và giảng dạy học phần mạng không dây nâng cao.
• Kỹ sư thiết kế và tối ưu hóa mạng vô tuyến (RF & Network Optimization Engineers): Cung cấp các thông số kỹ thuật thực nghiệm về khoảng cách truyền dẫn, suy hao công suất theo cự ly từ 500 mét đến 50 km và cơ chế điều chế thích nghi để phục vụ quy hoạch dung lượng và vùng phủ sóng trạm gốc BS trong thực tế.
• Chuyên gia phát triển giải pháp IoT và mạng cảm biến chuyên dụng: Cung cấp phương pháp thiết kế phần cứng và giải thuật định tuyến tiết kiệm điện năng cho hàng nghìn nút cảm biến hoạt động bền bỉ 24/7 trong các ứng dụng quan trắc môi trường, thành phố thông minh và nông nghiệp công nghệ cao.
• Nhà quản lý chính sách và quy hoạch băng tần viễn thông: Cung cấp cơ sở khoa học để đánh giá hiệu quả khai thác phổ tần vô tuyến tại các dải tần số 915 MHz và 5 GHz, hỗ trợ xây dựng chiến lược phát triển mạng viễn thông thế hệ mới với độ tin cậy đạt trên 99.9%.

Câu hỏi thường gặp

Công nghệ WiMAX chuẩn IEEE 802.16 vượt trội hơn mạng WiFi truyền thống ở những điểm cốt lõi nào? WiMAX được thiết kế cho mạng đô thị diện rộng với bán kính phủ sóng đạt tới 50 km và tốc độ truyền dẫn lý thuyết lên tới 70 Mbps. Khác với cơ chế tranh chấp kênh truyền của WiFi, WiMAX sử dụng lớp MAC hướng kết nối với khả năng phân cấp QoS nghiêm ngặt, đảm bảo băng thông cố định cho các dịch vụ đòi hỏi độ trễ cực thấp.

Kỹ thuật OFDM và OFDMA giải quyết triệt để bài toán kỹ thuật nào trong môi trường vô tuyến? OFDM chia băng thông rộng thành 256 sóng mang phụ trực giao, biến kênh chọn lọc tần số thành các kênh suy hao phẳng. Bằng cách chèn chuỗi tiền tố lặp Cyclic Prefix dài hơn thời gian trễ truyền lan cực đại, kỹ thuật này triệt tiêu hoàn toàn hiện tượng nhiễu đa đường (ISI), giúp hệ thống truyền thông đạt hiệu suất phổ tần cao ngay cả trong điều kiện không có tầm nhìn thẳng (NLOS).

Tại sao giao thức định tuyến phân cấp LEACH lại tiết kiệm năng lượng hơn định tuyến phẳng Flooding? Giao thức Flooding tạo ra vô số bản sao gói tin dư thừa qua cơ chế phát quảng bá toàn mạng, làm cạn kiệt nguồn pin nhanh chóng. Ngược lại, LEACH gom các nút thành cụm và luân chuyển vai trò nút chủ theo xác suất, thực hiện nén dữ liệu tại chỗ trước khi truyền đơn bước về trạm gốc, giúp tiết kiệm từ 32% đến 48% tổng năng lượng tiêu hao.

Tốc độ di chuyển của thiết bị ảnh hưởng như thế nào đến thông lượng dữ liệu thực tế? Khi trạm di động tăng tốc từ 1 m/s lên 8 m/s, hiệu ứng Doppler làm kênh truyền biến đổi nhanh, gây nhiễu liên kênh (ICI). Để đảm bảo tỷ lệ lỗi bit (BER) ở mức an toàn, hệ thống tự động hạ bậc sơ đồ điều chế, khiến thông lượng thực tế suy giảm khoảng 14.2%, tuy nhiên liên lạc vẫn được duy trì liên tục mà không bị gián đoạn.

Công cụ mô phỏng Network Simulator 2 (NS-2) đóng vai trò gì trong việc kiểm chứng luận văn? NS-2 cho phép thiết lập chính xác các mô hình vật lý, cơ chế điều khiển truy nhập MAC và giao thức định tuyến đa bước nhảy trên kịch bản 50 nút mạng. Phân tích tệp vết sự kiện trong suốt 300 giây mô phỏng cung cấp dữ liệu khách quan, định lượng chuẩn xác về thông lượng, độ trễ và mức hao hụt năng lượng mà không tốn chi phí phần cứng thử nghiệm tốn kém.

Kết luận

Luận văn đã hoàn thành xuất sắc các mục tiêu nghiên cứu thông qua 5 đóng góp học thuật và thực tiễn nổi bật:

• Hệ thống hóa toàn diện cơ sở lý thuyết về chuẩn truyền thông không dây băng rộng IEEE 802.16 và nguyên lý xử lý tín hiệu tiên tiến OFDM/OFDMA.
• Phân tích chi tiết kiến trúc phân lớp MAC, chứng minh năng lực quản lý chất lượng dịch vụ QoS đa cấp vượt trội so với các công nghệ vô tuyến cùng thời kỳ.
• Đánh giá định lượng 6 giao thức định tuyến không dây trọng điểm, xác thực khả năng tiết kiệm từ 32% đến 48% năng lượng của mô hình phân cụm trong mạng cảm biến.
• Xây dựng thành công kịch bản mô phỏng kiểm chứng trên nền tảng NS-2 với 50 nút mạng di động, làm rõ tác động của vận tốc di chuyển lên thông lượng và độ trễ chuyển vùng.
• Đề xuất 4 nhóm giải pháp kỹ thuật có tính ứng dụng cao, mở ra hướng tối ưu hóa toàn diện cho các hệ thống thông tin vô tuyến đô thị và mạng cảm biến giám sát thông minh.

Lộ trình phát triển tiếp theo của đề tài sẽ tập trung vào việc thử nghiệm thực tế các thuật toán định tuyến lai trên phần cứng chuyên dụng trong khung thời gian 12 đến 18 tháng tới. Quý độc giả, các nhà nghiên cứu và kỹ sư viễn thông quan tâm hãy cùng khai thác, ứng dụng các giải pháp trong luận văn để nâng cao hiệu năng cho các dự án hạ tầng mạng thế hệ mới ngay hôm nay.

Trích đoạn nội dung tài liệu

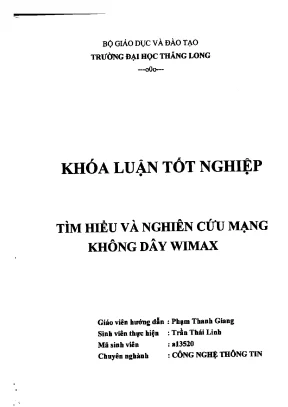

BO GIAO DI C VA DAC , TAO TWANG 13$1 HQC THONG LONG ---o0o--- KHOA LUAN TOT NGHIEP TIM HIEU VA NGHIEN °UV M4NG KHONG DAY VVIMAX Ciao vien hirerng chin : Mani Thanh Giang Sinh vien thvc hien : Tan Thai Linh Ma sinh vien : a13520 Chuyen nghanh : CONG NCH*. MUC LUC CHUONG 1. GIOI THI$U CHUNG VE WiMAX 1 1. GIOI THI$U CHUONG 1 1.

CAC CHUAN CUA WiMAX 4 1. Bang tat' ding k9 7 1. Bang tin khong dAng k9 5GHz 8 1. UV DIEM VA NHUM DIEM COA CONG NGHE WiMAX 10 1.

TiNH HiNH TRIEN KHAI WiMAX 13 1. rmh hinh trien khai WiMAX tren the glen 13 1. Tinh hinh trien khai WiMAX this nghiem tai Viet Nam 13 1. KET LUAN CHUONG 14 CHUONG 2.

CAC KV THUAT MAX SlY DUNG THONG WiMAX 15 2. GIOI TH1EU CHUONG 15 2. Kt THUAT OFDM 16 2. So dó khOi OFDM 17 2.

ChuOi bao ye trong he thong OFDM 18 2. Nguyen tic giai dieu the OFDM 19 2. Cac uu vi nhtrqc diem cita ki thuit OFDM 19. Kt THUAT OFDMA 21 2.

He thong OFDMA 25 2. Dieu the thich nghi 26 2. Cling nghe sin 16i 27 2. Dieu khien c8ng suit 27 2.

Cac ding nghe anten tien tiAn 27 2. Phan tip thu va phit 27 2. Cic he thOng anten thich nghi 28 2. KET LUAN CHUONG 29 CHUONG 3.

MEN TRIJC MANG TRUY CAP WIMAX 30 3. Gist THIEU CHUONG 30 3. MO HINH THAM CHIEU 30 3. LOP DIEU KHIEN TRUY NHAFIMOI TRUONG (MAC) 32 3.

Ket not vi dja chi 32 3. Lop con hOi ta MAC 34 3. Lop con phin chung MAC 34 3. Ca the yeu au vi cap Oat bang th8ng 38 3.

Co the lich djch va vi chit Itrong djch v0 (QoS) 40 3. LOP VAT Lt 42 3. KET LUAN CHUONG 44 CHUONG 4. MO PHONG HO/ST HONG 14 THONG WiMAX 45 4.

GO! THIEU CHUONG 45 4. MOI TRUONG MO PHONG 45 4. Kjch bin mo phong 47 4. PHAN T1CH KET QUA MO PHONG 50 4.

Tinh lunng bring th8ng dirqc s* dung ten cic Node 51. NHAIsIXET 56 KET LUAN VA MANG PHAT TRIEN DE TAI 57. MVC LUC HIM! VE Hinh 1. Minh hos hoot dOng WiMAX [10] 9 Hinh 1.

Truyen sling trong tnrang hop NLOS [10] 10 Hinh 2. So sanh gift FDMA va OFDM 16 Hinh 2. Sa d6 khoi he th6ng OFDM 17 Hinh 2. Khai niem ve chu6i bito vg.

ISI va cyclic prefix 19 Hinh 3. MO hinh them chieu [5] 30 Hinh 3. Chile nang ck lap trong m8 hinh phan lop chart IEEE 802. Luling der lieu qua each!, 31 Hinh 3.

Djnh dung MAC PDU 35 Hinh 3. Djnh dung cua tieu de MAC PDU chung 36 Hinh 3. Djnh dung tieu de yeu cau diti thong 37 Filth 4. Module WiMAX trong kien true NS-2 [13] 46 Hinh 4.

MO hinh mung m8 phong 48 Hinh 4. Lien ket giOn MS va cac BS 51 Hinh 4. Mac nang luong giera 2 cell 51 Hinh 4. Ck tratmg event trong file barn vet —.

Ck trutmg trong Wireless Event 53. MUC LVC BANG Bang 1. Tom tit ck dac thing ca ban dm chutur WiMAX[6] 7 Bang 3. Cac trtdmg tier' de MAC chung 37 Bang 3.

Cac trtrOng tieu de MAC you cau diti thong 38 Bang 3. Dac to vat!), char' IEEE 802. KM qua thei gian chuyen giao cita MS. 55 MVC LVC BIEU De) Bleu 6 4.

Thong Itrong SS khi MN di chuyen veri ttic dO 1 m/s 54 Bieu 6 4. Thong luong SS khi MN di chuyen vai t6c do 4. Thong luong SS khi MN di chuyen v6i tin dO 8. P HV LVC Phu luc A: Gia tri trtrOng Type trong thong bio quitn try' lop MAC.

Phu luc B: Giao thin djnh tuyen DSDV. Phu lye C: Cal rig NS-2 tren nen Ubuntu 12. Danh myc thy& ngti va cac tic viit tat DA' MVC THUAT Nay VA cAc Te VIET TAT AAS Advanced Antenna Systems - Cac he then anten thich nghi AES Advanced Encryption Standard - Chitin ma hem nang cao AK Authentication Key - Khoa chimg thgc ARQ Automatic Repeat reQuest - Tis dOng lap lai yeu au ATM Asynchronous Transfer Mode AWGN Additive White Gaussian Noise - Nhieu Gaussian trang cong BE Best Effort BER Bit Error Rate - Ti le lei bit BPSK Binary Phase Shift Keying - dilu the pha nhj phan BS Base Station - Tram gee CDMA Code Division Multiple Access - Da truy cap phan chia theo ma CID Connection Identifier - Dinh danh ket not CP Cyclic Prefix - Tien to Wong CPE Customer Premise Equipment CRC Cyclic Redundancy Check - Kiem tra 18i du yang DFS Dynamic Frequency Selection — bra chgn tin se dOng FDD Frequency Division Duplex - Ghtp kenh phan chia theo tan se FFT Fast Fourier Transform - Chuyen dei Fourier nhanh Global System for Mobile communications - He thong thong tin GSM di dOng town cau ICI InterChannel Interference - Nhieu xuyen kenh Inverse Discrete Fourier Transform - Bien dei Fourirer tin rac IDFT ngtrgc Institute of Electrical and Electronics Engineers - HQC Vien ciia. cac Ky Su Dien va Dien Tar IFFT Inverse Fast Fourier Transform - Bien del Fourier ngugc nhanh.

Danh myc thueit ngt7 va cdc tit vdt tin Key Encryption KEK Key LOS Line Of Sight - Tim nhin thing MSHO- Mobile Station Handover Request — yeu ciu chuyen giao tram REG di dOng MAC Media Access Control - Dieu khien truy nhop m8i twang MAN Metropolitan Area Network — Mang do thj MIMO Multiple Input Multiple Output - Nhieu dau vao, nhieu dau ra MISO Multiple Input Single Output - Nhieu dau vio, mOt dau ra MS Mobile Station. NLOS Non—Line-Of-Sight - IChong tam nhin thing nrtPS non—real-time Polling Service Orthogonal Frequency Division Multiplexing - Ghop kenh phan OFDM chia theo tan so trirc giao Orthogonal Frequency Division Multiple Access - Da truy cip OFDMA ghep kenh chia tin se tray giao PDU Packet Data Unit - Don vj gOi der lieu PKM Privacy and Key Management - Quin ber sv rieng to va kh6a QAM Quadrature Amplitude Modulation - Dieu the bien dO true giao QoS Quality of Service - Chit Itrong djch vv QPSK Quadature Phase Shift Keying - dieu the pha trvc giao Receive Signal Strength Indicator — Cuong dO tin hieu nhin RSSI duqc RF Radio Frequency - Tin so v8 tuyen rtPS real-time Polling Service. SDU Service Data Unit - Dun vj dtk lieu djch vtr SLA Service-Level Agreement - Theta thu$n mirc (Bch vv. Danh myc thuat ngu va ccic tit vilt tat SS Subscriber Station - Tram thue bao Time Division Multiplexing — Ghep With phan chia theo thin TDM gian Time Division Multiplexing Access — Da truy cap phan chia TDMA theo thin gian TEK Traffic Encryption Key - Khda ma h6a luu lucrng UDP User Datagram Protocol UGS Unsolicited Grant Services UMTS Universal Mobile Telephone System WiFi Wireless Fidelity WiMAX Worldwide interoperability for Microwave Access WLAN Wireless Local Area Network — Mang cuc khong day.

Mix dins M O DA U De dap ang nhu cau thuc to hien nay ve toe deo truyen da lieu cao, bang th8ng Ong han, h6 trq nhieu mire djch vu (QoS), tinh di dOng nOi mang hay gifta cac mang sir dung cong nghe khac nhau vit gifts cac nha cung cap djch v6i nhau. VI vay xu huong phat trien mang the he sau di sau vio tinh chart h6a, cho phop xity dtmg kieu mang kh8ng phi; dmijc vao cac duet bi sir dung no vi tuang tac giOra cac kieu mpg khac nhau b mat dO cao. MOt cling ngh'e da vi dang duqc phat trien nham dap (mg cac nhu au ke tren, duqc chuan hem beri t6 chic IEEE (Institute of Electrical and Electronics Engineers) - cling nghe IEEE 802.16 hay con duqc gqi la cong nghe WiMAX dinh cho ket not bang thong Ong khong day 6 khan cach 16n. Cac cong nghe truy cap kh8ng day hien tai con han the ve tee dO truyen du lieu, h6 trq mac dich vu chua linh hog, pham vi phi song hp.

Do do cong nghe WiMAX duqc phat trien luting t6i nave dich khAc phuc, hob thin vi fling cao cac dac tinh manh me cita cong nghe mang khong day. Luan van nay se tap thing vao viec nghien cfru cac 16p Dieu khien truy nhop mei truang MAC trong cong nghe 802.16, qua do trinh bay nhOng van de co ban ve cong nghe WiMAX ding nhu cac chart WiMAX, cac Id thug img dung trong WiMAX, mo hinh phan 16p tong cong nghe WiMAX Tiep theo, de lain re quy trinh lam viec cita he thong mang WiMAX, luan van se gieri thieu mo phong hog dOng dui he thong WiMAX cling nhu phan m'em ho trq m8 phong cac hog dOng nay. Ulan van bao gem 4 clurcmg: Chuang 1: Gi6i thieu chung ve WiMAX. Chuang 2: Cac kg dwelt duqc sir dung trong WiMAX.

Chuang 3: Kien true mang truy cop WiMAX. Chuang 4: Chuang trinh m8 phi:mg WiMAX. Chuang 1: TOng quan ve mang cam bien khong day 1. Gial thieu chung ve mang cam bien khong day Trong nhang nam gin day, rat nhieu mpg cam bien khong day (Wireless Sensor Network - WSN) di va Bang dirqc phat trier va trien khai cho nhieu cac img dung khk nhau nhu: theo doi sy thay di cua m8i tnrong , khi han, giam sat cac mat trap quan sir, phat hien va do tham viec tan cong bing hat nhan, sinh hoc va hofi hoc, chuin doin sy hong h6c cua may m6c, thiet bi, theo diu va giam sat cac bac sy, benh nhan ding nhu quan 19 thuoc trong cac benh vien, theo doi va dieu khien giao th8ng, cac phuong tien xe c0.

Hon nem v6i sy tien bq cong nghe gin day va hOi etv cim he thing cac cong nghe nhu ky thot vi din cong nghe nano, giao tiep khong day, cong nghe mach tich hqp, vi mach phan cam bien, xir 19 va tinh town tin hiey.da tao ra nhihig con cam bien c6 kich think nho, da chirc rang, gia thanh thap, cong suit tieu thy thip, lam tang lcha nang ung dung rung Si mia mang cam bien khong day. Mat mang cam Min kh6ng day (Wireless Sensor Network — WSN) la mat ?wing bao gam nhieu node cam bien nho lien kit voi nhau bang song vo tuyen. Ccic node la nhQng ,thiet bi don gicin, nho gon, co gici thanh va tieu thy it nang lumg, giao tiep thong qua cac kit not khong day, co nhiem 114 cam nhan, do (lac, tinh toe; nham myc dich thu them, tap trung die lieu de chta ra cac quyet dinh town cac ye m6i ending ttt nhien. Nheng nut cam bien nho be nay bao gam cac thinh phlin: Cac 1,1) vi xir 19 rat nho, b0 nhe gith han, b0 phin cam bien, bq thu phat khong day, nguen nuoi.

Kich thuec cua cac con cam bien nay thay doi tir to nhu hOp giay cho den nho nhu hat bui, tuy thuOc vao timg img dung. Khi nghien thu ve mang cam bien kh8ng day, met trong nhiing dic diem quan trong va then ch8t de la than gian sting dm cac con cam bien hay chinh sy giei han ye nfing luqng cim chung. Cac net cam bien nay you au tiOu thy cong swat thip.
