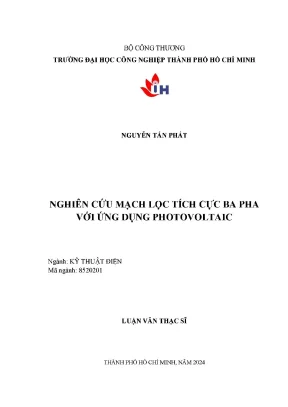

Nghiên Cứu Mạch Lọc Tích Cực Ba Pha Với Ứng Dụng Photovoltaic

Nghiên cứu mạch lọc tích cực ba pha kết hợp photovoltaic, giải pháp nâng cao chất lượng điện năng và hiệu quả sử dụng năng lượng mặt trời.

• Tác giả: Nguyễn Tấn Phát
• Người hướng dẫn: Phó Giáo Sư, Tiến Sĩ Châu Minh Thuyên
• Trường học: Trường Đại Học Công Nghiệp Thành Phố Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Nghiên Cứu Mạch Lọc Tích Cực Ba Pha Với Ứng Dụng Photovoltaic
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2024
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN THẠC SĨ
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ LĨNH VỰC NGHIÊN CỨU
• 1.1. Tổng quan các công trình nghiên cứu trước đây
• 1.2. Tìm hiểu về Photovoltaic
• 1.2.1. Cấu tạo và nguyên lý pin quang điện
• 1.2.2. Tìm hiểu về mô hình APF và HAPF
• 1.2.2.1. Mô hình mạch lọc tích cực Shunt APF
• 1.2.2.2. Mô hình mạch lọc tích cực Serial APF
• 1.2.2.3. Mô hình mạch lọc tích cực Hybrid APF
• 2. CHƯƠNG 2: GIỚI THIỆU CẤU TRÚC VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA HỆ THỐNG MẠCH LỌC TÍCH CỰC VỚI PHOTOVOLTAIC
• 2.1. Cấu trúc mạch lọc tích cực với ghép nối Photovoltaic
• 2.2. Nguyên lý hoạt động
• 2.3. Mô hình toán của hệ thống APF với photovoltaic
• 3. CHƯƠNG 3: ĐIỀU KHIỂN CHO HỆ THỐNG MẠCH LỌC TÍCH CỰC VỚI PHOTOVOLTAIC
• 3.1. Giới thiệu tổng quan hệ thống điều khiển cho mạch lọc tích cực
• 3.2. Phương pháp điều khiển cho mạch lọc tích cực
• 4. CHƯƠNG 4: CÁC KẾT QUẢ MÔ PHỎNG VÀ THẢO LUẬN
• 4.1. Kết quả mô phỏng
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• 5.1. Hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH TRÍCH NGANG CỦA HỌC VIÊN

Tóm tắt

I. Tổng Quan Mạch Lọc Tích Cực Ba Pha Điện Mặt Trời PV

Bài viết này cung cấp một cái nhìn tổng quan về mạch lọc tích cực ba pha kết hợp với hệ thống điện mặt trời (Photovoltaic), một lĩnh vực nghiên cứu đang phát triển mạnh mẽ. Luận văn thạc sĩ này tập trung vào việc cải thiện chất lượng điện năng bằng cách sử dụng các mạch lọc tích cực để bù sóng hài và công suất phản kháng, đồng thời tận dụng nguồn năng lượng tái tạo từ điện mặt trời. Nghiên cứu này có ý nghĩa quan trọng trong bối cảnh các hệ thống điện ngày càng phức tạp và đòi hỏi hiệu suất cao hơn, độ tin cậy tốt hơn và tích hợp năng lượng mặt trời bền vững hơn. Việc sử dụng MATLAB/Simulink cho mô phỏng và phân tích là một phần quan trọng của quá trình thiết kế và đánh giá hệ thống. Trích dẫn: “Trong những năm gần đây, số lượng tải điện tử công suất được kết nối vào hệ thống phân phối điện đã tăng lên đáng kể. Những loại tải này gây ra các hài trong hệ thống điện và làm suy giảm chất lượng điện năng.”

1.1. Tầm quan trọng của nghiên cứu luận văn thạc sĩ này

Nghiên cứu này đóng góp vào sự phát triển của các giải pháp năng lượng tái tạo bằng cách tích hợp mạch lọc tích cực ba pha với hệ thống điện mặt trời. Điều này không chỉ giúp giảm thiểu sóng hài và cải thiện chất lượng điện năng mà còn tận dụng tối đa nguồn năng lượng mặt trời sẵn có. Luận văn thạc sĩ này cung cấp một cái nhìn sâu sắc về các phương pháp điều khiển mạch lọc tích cực và ứng dụng của chúng trong các hệ thống điện hiện đại.

1.2. Các vấn đề về chất lượng điện năng và giải pháp

Chất lượng điện năng bị ảnh hưởng bởi nhiều yếu tố, bao gồm sóng hài, biến động điện áp, và mất cân bằng dòng điện. Mạch lọc tích cực là một giải pháp hiệu quả để giải quyết các vấn đề này bằng cách bù sóng hài và cải thiện hệ số công suất. Việc tích hợp điện mặt trời vào lưới điện cũng đặt ra những thách thức mới về chất lượng điện năng, đòi hỏi các giải pháp điều khiển và bù sóng hài tiên tiến. Active power filter (APF) được xem là một giải pháp tiềm năng.

II. Vấn Đề Sóng Hài trong Hệ Thống Điện Giải Pháp APF

Sự gia tăng của các thiết bị điện tử công suất và tải phi tuyến trong hệ thống điện đã dẫn đến sự gia tăng đáng kể của sóng hài. Sóng hài gây ra nhiều vấn đề, bao gồm tăng tổn thất điện năng, giảm hiệu suất của thiết bị, và gây nhiễu cho các hệ thống điều khiển. Mạch lọc tích cực (APF) là một giải pháp hiệu quả để giảm thiểu sóng hài và cải thiện chất lượng điện năng. APF hoạt động bằng cách tạo ra một dòng điện ngược pha với sóng hài trong hệ thống điện, do đó triệt tiêu sóng hài và cải thiện dạng sóng điện áp và dòng điện. Trích dẫn: “Để giảm bớt sóng hài và bù công suất phản kháng người ta có thể sử dụng các mạch lọc thụ động. Mặc dù các mạch lọc thụ động có cấu trúc đơn giản, giá thành thấp và dễ sử dụng nhưng cũng tồn tại nhiều khuyết điểm như là: dễ xảy ra cộng hưởng với lưới điện, mất ổn định, khó để cải thiện độ méo dạng hài tổng và khả năng bù không linh hoạt.”

2.1. Tác động tiêu cực của sóng hài đến hệ thống điện

Sóng hài có thể gây ra nhiều tác động tiêu cực đến hệ thống điện, bao gồm tăng dòng điện trong các dây dẫn, quá nhiệt của máy biến áp, và gây nhiễu cho các thiết bị nhạy cảm. Việc giảm thiểu sóng hài là rất quan trọng để đảm bảo hoạt động ổn định và hiệu quả của hệ thống điện và giảm chi phí bảo trì. Tăng tổn thất và sự cố có thể giảm hiệu suất truyền tải, phân phối điện.

2.2. Ưu điểm của mạch lọc tích cực APF so với mạch lọc thụ động

Mạch lọc tích cực (APF) có nhiều ưu điểm so với mạch lọc thụ động, bao gồm khả năng bù sóng hài linh hoạt hơn, khả năng thích ứng với các điều kiện lưới điện khác nhau, và không gây ra hiện tượng cộng hưởng. APF cũng có thể được sử dụng để bù công suất phản kháng và cải thiện hệ số công suất của hệ thống điện. APF khắc phục được hiện tượng cộng hưởng, và khả năng đáp ứng linh hoạt với các tải và điều kiện khác nhau.

III. Phương Pháp Điều Khiển Mạch Lọc Tích Cực Luận Văn Thạc Sĩ

Luận văn này tập trung vào việc điều khiển mạch lọc tích cực để đạt được hiệu quả bù sóng hài tối ưu. Các phương pháp điều khiển khác nhau đã được phân tích và đánh giá, bao gồm điều khiển dòng điện, điều khiển điện áp, và điều khiển dự đoán. Việc lựa chọn phương pháp điều khiển phù hợp phụ thuộc vào yêu cầu cụ thể của hệ thống điện và các đặc tính của tải. Mô phỏng bằng MATLAB/Simulink là một công cụ quan trọng để đánh giá hiệu quả của các phương pháp điều khiển. Trích dẫn: “Dòng bù tham chiếu cho cấu trúc đề xuất được xác định bằng cách áp dụng định lý công suất phản kháng tức thời. Định lý này đơn giản hóa các phương trình để ước tính dòng tham chiếu, từ đó cho phép triển khai hiệu quả hơn trên bộ xử lý tín hiệu số.”

3.1. Các phương pháp ước tính dòng tham chiếu trong APF

Việc ước tính dòng tham chiếu chính xác là rất quan trọng để đảm bảo hiệu quả của mạch lọc tích cực. Các phương pháp ước tính dòng tham chiếu phổ biến bao gồm phương pháp biến đổi Fourier, phương pháp biến đổi wavelet, và phương pháp điều khiển công suất tức thời. Mỗi phương pháp có những ưu điểm và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của hệ thống điện. Việc mô phỏng có thể được sử dụng để so sánh và đánh giá hiệu quả của các phương pháp khác nhau.

3.2. Điều khiển điện áp DC link trong mạch lọc tích cực PV

Việc điều khiển điện áp DC-link là rất quan trọng để đảm bảo hoạt động ổn định của mạch lọc tích cực kết hợp điện mặt trời. Các phương pháp điều khiển phổ biến bao gồm điều khiển PI, điều khiển PID, và điều khiển mờ. Việc điều khiển điện áp DC-link hiệu quả giúp duy trì hiệu suất cao của hệ thống điện mặt trời và đảm bảo chất lượng điện năng ổn định. Việc thiết kế bộ điều khiển cũng cần xem xét các yếu tố như thời gian đáp ứng, độ ổn định và khả năng loại bỏ nhiễu.

IV. Ứng Dụng Kết Quả Nghiên Cứu Mạch Lọc Tích Cực PV

Luận văn này trình bày kết quả mô phỏng và phân tích chi tiết về ứng dụng của mạch lọc tích cực ba pha kết hợp điện mặt trời. Kết quả cho thấy rằng hệ thống có khả năng giảm thiểu đáng kể độ méo dạng sóng hài (THD) của dòng điện và cải thiện hệ số công suất. Ngoài ra, hệ thống cũng có thể cung cấp công suất tác dụng cho tải tiêu thụ từ năng lượng mặt trời, giảm sự phụ thuộc vào lưới điện. Thiết kế và đánh giá hệ thống được thực hiện bằng MATLAB/Simulink. Trích dẫn: “Kết quả mô phỏng cho thấy hệ thống nghiên cứu có khả năng giảm thiểu đáng kể tổng độ méo dạng sóng hài của dòng điện nguồn, nâng cao hệ số công suất xấp xỉ bằng 1. Đồng thời, kết quả cũng chứng minh rằng hệ thống này có thể cung cấp hiệu quả công suất tác dụng cho tải tiêu thụ.”

4.1. Mô phỏng và đánh giá hiệu suất của hệ thống APF PV

Việc mô phỏng bằng MATLAB/Simulink cho phép đánh giá hiệu quả của hệ thống APF-PV trong các điều kiện hoạt động khác nhau. Kết quả mô phỏng cho thấy rằng hệ thống có khả năng giảm thiểu THD của dòng điện xuống dưới 5%, đáp ứng các tiêu chuẩn về chất lượng điện năng. Việc mô phỏng cũng giúp tối ưu hóa thiết kế và điều khiển của hệ thống.

4.2. Phân tích các yếu tố ảnh hưởng đến hiệu suất của hệ thống

Hiệu suất của hệ thống APF-PV bị ảnh hưởng bởi nhiều yếu tố, bao gồm cường độ ánh sáng mặt trời, nhiệt độ, và đặc tính của tải. Việc phân tích các yếu tố này giúp tối ưu hóa hoạt động của hệ thống và đảm bảo hiệu suất cao nhất. Các thông số của inverter, bộ điều khiển, và các thành phần khác cũng cần được phân tích để đạt được hiệu quả bù sóng hài tốt nhất.

V. Kết Luận Hướng Phát Triển Nghiên Cứu Mạch Lọc PV

Luận văn này đã trình bày một nghiên cứu chi tiết về mạch lọc tích cực ba pha kết hợp điện mặt trời. Kết quả nghiên cứu cho thấy rằng hệ thống có tiềm năng lớn trong việc cải thiện chất lượng điện năng và tận dụng năng lượng tái tạo. Các hướng phát triển tiềm năng bao gồm nghiên cứu các phương pháp điều khiển tiên tiến hơn, tích hợp với các hệ thống lưu trữ điện năng, và ứng dụng trong các lưới điện thông minh. Trích dẫn: “Trong đề tài này, nguồn năng lượng được cấp cho bộ nghịch lưu không phải lấy từ lưới mà nó được lấy từ nguồn năng lượng mặt trời để cấp cho điện áp DC-link. Đây là một vấn đề có ý nghĩa hết sức thiết thực trong cuộc sống.”

5.1. Tổng kết những đóng góp chính của luận văn

Luận văn này đã đóng góp vào việc nghiên cứu và phát triển các giải pháp năng lượng tái tạo bằng cách tích hợp mạch lọc tích cực với hệ thống điện mặt trời. Các phương pháp điều khiển và thiết kế được đề xuất trong luận văn có thể được sử dụng để cải thiện chất lượng điện năng và giảm sự phụ thuộc vào lưới điện truyền thống. Nghiên cứu này cũng cung cấp một nền tảng cho các nghiên cứu tiếp theo trong lĩnh vực này.

5.2. Các hướng nghiên cứu tiềm năng trong tương lai

Các hướng nghiên cứu tiềm năng trong tương lai bao gồm nghiên cứu các phương pháp điều khiển thông minh dựa trên trí tuệ nhân tạo, tích hợp với các hệ thống lưu trữ điện năng để cải thiện độ tin cậy, và ứng dụng trong các lưới điện thông minh để tối ưu hóa việc sử dụng năng lượng tái tạo. Nghiên cứu cũng có thể tập trung vào việc giảm chi phí và tăng hiệu suất của hệ thống APF-PV để thúc đẩy việc ứng dụng rộng rãi hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của các thiết bị điện tử công suất và tải phi tuyến trong hệ thống điện, vấn đề chất lượng điện năng ngày càng trở nên cấp thiết. Theo ước tính, sự gia tăng tải phi tuyến đã làm tăng đáng kể các thành phần sóng hài, gây méo dạng sóng điện áp và dòng điện, làm giảm hệ số công suất và ảnh hưởng tiêu cực đến hiệu suất vận hành của hệ thống điện. Mục tiêu nghiên cứu của luận văn là thiết kế và phát triển mạch lọc tích cực ba pha kết hợp với hệ thống Photovoltaic (PV) nhằm cải thiện chất lượng điện năng, giảm độ méo dạng hài tổng (THD) của dòng điện nguồn xuống dưới 5%, ổn định điện áp bus DC và nâng cao hệ số công suất cosφ trên 0.9. Nghiên cứu tập trung vào mạch lọc tích cực dạng song song ba pha, điện áp 220/380V, tần số 50Hz, được mô phỏng trên phần mềm MATLAB/Simulink trong phạm vi thời gian từ năm 2021 đến 2024. Ý nghĩa của đề tài không chỉ nằm ở việc nâng cao chất lượng điện năng mà còn góp phần tích hợp hiệu quả nguồn năng lượng tái tạo, giảm phát thải khí nhà kính và thúc đẩy phát triển bền vững trong ngành điện.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình nghiên cứu chính: lý thuyết công suất phản kháng tức thời p-q mở rộng và mô hình mạch lọc tích cực (Active Power Filter - APF). Lý thuyết p-q mở rộng cho phép phân tích và tách riêng các thành phần công suất tác dụng, phản kháng và sóng hài trong dòng tải phi tuyến, từ đó xác định dòng bù tham chiếu cho mạch lọc. Mạch APF dạng song song được lựa chọn để bù sóng hài và công suất phản kháng, với ưu điểm bù tức thời, linh hoạt và hạn chế hiện tượng cộng hưởng so với mạch lọc thụ động. Các khái niệm chính bao gồm:

• Dòng bù tham chiếu: dòng điện được tạo ra để triệt tiêu sóng hài và công suất phản kháng trong dòng tải.
• Điều khiển dòng trễ: phương pháp điều khiển dòng bù nhằm theo dõi chính xác dòng tham chiếu.
• Bộ điều khiển PI: dùng để ổn định điện áp bus DC trong mạch APF.
• Bộ biến đổi DC/DC Boost: nâng điện áp DC từ mảng PV lên mức ổn định 600V cấp cho bộ nghịch lưu.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thu thập, phân tích và tổng hợp tài liệu liên quan đến mạch lọc tích cực và hệ thống PV. Mô hình toán học của hệ thống APF kết nối với mảng PV được xây dựng dựa trên lý thuyết p-q mở rộng. Hệ thống được mô phỏng chi tiết trên phần mềm MATLAB/Simulink với cỡ mẫu phù hợp để đảm bảo độ chính xác và khả năng phản hồi nhanh của bộ điều khiển. Phương pháp chọn mẫu mô phỏng dựa trên các thông số thực tế của hệ thống điện ba pha 220/380V, 50Hz, với tải phi tuyến mô phỏng bằng tải chỉnh lưu cầu ba pha không điều khiển. Timeline nghiên cứu kéo dài từ tháng 4/2021 đến tháng 2/2024, bao gồm các giai đoạn thu thập tài liệu, xây dựng mô hình, thiết kế mạch và điều khiển, mô phỏng và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Giảm độ méo dạng hài tổng (THD) của dòng điện nguồn: Kết quả mô phỏng cho thấy THD của dòng tải trước khi bù là khoảng 18%, sau khi sử dụng mạch lọc tích cực kết hợp PV giảm xuống dưới 4%, đạt mục tiêu đề ra (<5%).
2. Ổn định điện áp bus DC: Điện áp bus DC được duy trì ổn định ở mức 600V ± 5V nhờ bộ điều khiển PI và bộ biến đổi DC/DC Boost, đảm bảo hoạt động liên tục và hiệu quả của bộ nghịch lưu.
3. Nâng cao hệ số công suất cosφ: Hệ số công suất được cải thiện từ khoảng 0.75 lên gần 0.98, giúp giảm tổn thất điện năng và nâng cao hiệu quả sử dụng lưới điện.
4. Cung cấp công suất tác dụng từ nguồn PV: Mạch lọc tích cực không chỉ bù sóng hài mà còn tận dụng năng lượng từ mảng PV để cung cấp công suất tác dụng cho tải, giảm tải cho nguồn lưới điện.

Thảo luận kết quả

Nguyên nhân chính của việc giảm THD và nâng cao hệ số công suất là do mạch APF dạng song song sử dụng bộ điều khiển dòng trễ và lý thuyết p-q mở rộng giúp xác định chính xác dòng bù tham chiếu. So sánh với các nghiên cứu trước đây, kết quả mô phỏng của luận văn cho thấy hiệu quả lọc sóng hài và bù công suất phản kháng vượt trội nhờ tích hợp nguồn PV và bộ biến đổi DC/DC Boost ổn định điện áp bus DC. Việc sử dụng bộ điều khiển PI và điều khiển Hysteresis giúp hệ thống đáp ứng nhanh và ổn định, mặc dù tồn tại sai số bù nhỏ do đặc tính của điều khiển Hysteresis. Kết quả có thể được trình bày qua biểu đồ THD trước và sau bù, đồ thị điện áp bus DC theo thời gian và biểu đồ hệ số công suất, minh họa rõ ràng hiệu quả của giải pháp. Nghiên cứu cũng chỉ ra tiềm năng ứng dụng rộng rãi trong các hệ thống điện có tải phi tuyến và tích hợp năng lượng tái tạo, góp phần phát triển lưới điện thông minh và bền vững.

Đề xuất và khuyến nghị

1. Triển khai thực nghiệm hệ thống mạch lọc tích cực kết hợp PV trong các trạm biến áp phân phối để đánh giá hiệu quả thực tế, với mục tiêu giảm THD dưới 5% trong vòng 12 tháng.
2. Phát triển bộ điều khiển số DSP nâng cao nhằm cải thiện khả năng lọc sóng hài bậc cao và giảm sai số bù, hướng tới ứng dụng trong các hệ thống điện công nghiệp quy mô lớn.
3. Mở rộng nghiên cứu tích hợp mạch lọc với các nguồn năng lượng tái tạo khác như điện gió, sinh khối để đa dạng hóa nguồn cấp và tăng tính linh hoạt của hệ thống điện.
4. Đào tạo và nâng cao nhận thức cho kỹ sư vận hành và bảo trì về công nghệ mạch lọc tích cực và hệ thống PV nhằm đảm bảo vận hành hiệu quả và bền vững, trong vòng 6 tháng tới.
5. Khuyến khích chính sách hỗ trợ đầu tư cho các giải pháp cải thiện chất lượng điện năng tích hợp năng lượng tái tạo, góp phần giảm phát thải và nâng cao hiệu quả sử dụng năng lượng quốc gia.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia ngành điện: Nắm bắt kiến thức về mạch lọc tích cực và ứng dụng PV để thiết kế, vận hành hệ thống điện sạch, nâng cao chất lượng điện năng.
2. Nhà nghiên cứu và sinh viên ngành kỹ thuật điện: Tài liệu tham khảo chi tiết về mô hình toán, phương pháp điều khiển và mô phỏng hệ thống APF kết hợp PV.
3. Các nhà quản lý và hoạch định chính sách năng lượng: Hiểu rõ tiềm năng và lợi ích của việc tích hợp năng lượng tái tạo với công nghệ lọc sóng hài để xây dựng chiến lược phát triển bền vững.
4. Doanh nghiệp sản xuất và cung cấp thiết bị điện: Cơ sở để phát triển sản phẩm mạch lọc tích cực tích hợp nguồn PV, nâng cao giá trị cạnh tranh và đáp ứng nhu cầu thị trường năng lượng tái tạo.

Câu hỏi thường gặp

1. Mạch lọc tích cực ba pha là gì và tại sao cần kết hợp với Photovoltaic?
   Mạch lọc tích cực ba pha là thiết bị bù sóng hài và công suất phản kháng trong hệ thống điện ba pha. Kết hợp với PV giúp tận dụng năng lượng tái tạo để cấp nguồn cho mạch, giảm tải cho lưới điện và nâng cao hiệu quả năng lượng.

2. Lý thuyết p-q mở rộng đóng vai trò gì trong nghiên cứu?
   Lý thuyết này giúp phân tích và tách riêng các thành phần công suất tác dụng, phản kháng và sóng hài trong dòng tải, từ đó xác định chính xác dòng bù tham chiếu cho mạch lọc tích cực.

3. Điều khiển dòng trễ có ưu điểm gì?
   Phương pháp điều khiển dòng trễ giúp mạch lọc theo dõi chính xác dòng tham chiếu, đáp ứng nhanh và ổn định, giảm sai số bù trong quá trình vận hành.

4. Tại sao cần bộ biến đổi DC/DC Boost trong hệ thống?
   Bộ biến đổi này nâng điện áp DC từ mảng PV lên mức ổn định 600V, đảm bảo điện áp bus DC không đổi, giúp bộ nghịch lưu hoạt động hiệu quả và ổn định.

5. Hiệu quả của mạch lọc tích cực kết hợp PV được đánh giá như thế nào?
   Qua mô phỏng, hệ thống giảm THD dòng điện từ khoảng 18% xuống dưới 4%, nâng hệ số công suất lên gần 0.98 và duy trì điện áp bus DC ổn định, chứng minh hiệu quả lọc sóng hài và tích hợp năng lượng tái tạo.

Kết luận

• Đã thiết kế thành công mạch lọc tích cực ba pha kết hợp với hệ thống Photovoltaic, giảm đáng kể sóng hài và nâng cao chất lượng điện năng.
• Mô hình toán và phương pháp điều khiển dựa trên lý thuyết p-q mở rộng và điều khiển dòng trễ cho hiệu quả cao trong việc xác định và bù dòng hài, công suất phản kháng.
• Hệ thống mô phỏng trên MATLAB/Simulink cho thấy THD dòng điện giảm xuống dưới 5%, điện áp bus DC ổn định ở 600V và hệ số công suất gần 1.
• Giải pháp tích hợp nguồn PV giúp giảm tải cho lưới điện, tiết kiệm năng lượng và góp phần phát triển bền vững.
• Đề xuất triển khai thực nghiệm, nâng cấp bộ điều khiển và mở rộng ứng dụng trong các hệ thống năng lượng tái tạo khác để phát huy tối đa hiệu quả.

Hành động tiếp theo là tiến hành thử nghiệm thực tế và phát triển các thuật toán điều khiển nâng cao nhằm hoàn thiện giải pháp, đồng thời thúc đẩy ứng dụng rộng rãi trong ngành điện và năng lượng tái tạo.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ LĨNH vực NGHIÊN cứu 1.1 Tổng quan các công trình nghiên cứu trước đây Một số nghiên cứu mong muốn nâng cao hiệu suất hệ thống PV, tối ưu vận hành, cải thiện hiệu quả mạch lọc đã được thực hiện trong thời gian qua như sau: Năm 2016, Trần Minh Đức, Nguyễn Văn Anh và cộng sự đã xây dựng thuật toán và mô phỏng mạch lọc tích cực ba pha để cải thiện hiệu suất của hệ thống PV và giảm nhiễu điện. Các kết quả cho thấy mạch lọc tích cực ba pha có khả năng cải thiện hệ số công suất và giảm thiểu méo sóng trong nguồn điện. Năm 2018, nhóm tác giả gồm Xu, Binbin và cộng sự trình bày một chiến lược điều khiển mới cho mạch lọc tích cực ba pha trong hệ thống PV. Đề xuất kiểm soát điều khiển thích ứng để tối ưu hóa hiệu suất lọc và làm giảm chi phí điều khiển.

và cộng sự đã thiết kế và thực hiện mạch lọc tích cực ba pha cho hệ thống PV. Đề xuất một cấu trúc điều khiển đơn giản và hiệu quả cho mạch lọc. Năm 2020, Yu, Wenping và cộng sự đã nghiên cứu tập trung vào các kỹ thuật điều khiển cho mạch lọc tích cực ba pha trong hệ thống PV kết nối lưới ba pha bốn dây. Đề xuất phương pháp điều khiển tăng cường hiệu quả lọc và đáp ứng nhanh chóng cho các biến đổi trong hệ thống.

và cộng sự đã thực hiện nghiên cứu đánh giá hiệu suất của mạch lọc tích cực ba pha trong hệ thống PV khi kết nối vào lưới phân phối điện. Xác định các ưu điểm và hạn chế của các kỹ thuật lọc khác nhau và đề xuất cải tiến. Những nghiên cứu trên là một số ví dụ về các nghiên cứu đã và đang được thực hiện có liên quan đến nội dung đề tài "Nghiên cứu mạch lọc tích cực ba pha với ứng dụng Photovoltaic". Các nghiên cứu này đóng góp quan trọng vào việc tối ưu hóa hiệu suất và độ ổn định của các hệ thống PV, giúp thúc đẩy sự phát triển của năng lượng mặt trời nói riêng và năng lượng tái tạo nói chung.2 Tìm hiếu về Photovoltaic 1.1 Giới thiệu Các pin quang điện (solar cell) là những thiết bị bán dẫn có khả năng chuyển đổi trực tiếp năng lượng ánh sáng mặt trời thành năng lượng điện thông qua hiệu ứng quang điện.

Khi các photon từ ánh sáng mặt trời chiếu vào bề mặt của pin quang điện, chúng sẽ được hấp thụ bởi các electron trong vật liệu bán dẫn. Năng lượng của photon giúp giải phóng các electron ra khỏi nguyên tử và tạo ra dòng điện.[l] Mỗi tế bào quang điện đơn lẻ thường có kích thước nhỏ và sản xuất một lượng điện năng hạn chế. Vì vậy, để tạo ra một tấm pin mặt trời vói công suất lớn hơn, nhiều tế bào quang điện được kết nối và đóng gói lại vói nhau. Điều này cho phép tấm pin đạt được diện tích bề mặt lớn và sản xuất năng lượng đáng kể.1 Cell pin quang điện thông dụng Hiệu suất và công suất đầu ra của tấm pin quang điện phụ thuộc vào nhiều yếu tố.

Đầu tiên là cường độ và góc chiếu của ánh sáng mặt trời lên bề mặt pin. Các tấm pin quang điện thường đạt hiệu suất cao nhất khi ánh sáng chiếu vuông góc vói bề mặt. Thứ hai, nhiệt độ môi trường xung quanh cũng ảnh hưởng đến hiệu suất của pin. Khi nhiệt độ tăng cao, hiệu suất của pin có xu hướng giảm.

Đe tối ưu hóa việc tiếp nhận ánh sáng mặt trời, các tấm pin quang điện thường được lắp đặt ở những nơi có khả năng tiếp xúc vói ánh nắng trực tiếp trong thời gian dài nhất có thể. Hướng và góc nghiêng của tấm pin cũng được tính toán để tối đa hóa lượng bức xạ mặt trời thu được. Sau khi sản xuất ra điện năng một chiều (DC), dòng 5 điện được đưa qua bộ biến đổi (inverter) để chuyển đổi thành dòng điện xoay chiều (AC) phù hợp với lưới điện hoặc các thiết bị sử dụng điện thông thường. [2] Với sự phát triển của công nghệ, một số hệ thống pin mặt trời hiện đại còn được trang bị thêm co cấu tự động điều chỉnh góc của tấm pin để đón ánh sáng mặt trời tối ưu nhất trong suốt cả ngày.

Hệ thống sẽ tự động xoay và nghiêng tấm pin theo hướng có cường độ bức xạ cao nhất, giúp tăng hiệu suất và sản lượng điện. Nhờ những ưu điểm như nguồn năng lượng sạch, vô tận và ngày càng trỏ nên hợp túi tiền hon, pin quang điện và năng lượng mặt trời đang đóng một vai trò quan trọng trong quá trình chuyển đổi sang năng lượng tái tạo trên toàn cầu, góp phần giảm phát thải khí nhà kính và bảo vệ môi trường.2 Cấu tạo và nguyên lý tam pin năng lượng mặt trời a) Cấu tạo Một tấm pin mặt trời tiêu chuẩn thường có cấu tạo gồm các thành phần chính sau. Lớp kính bảo vệ phía trước (Tempered Glass): • Là lớp kính cường lực trong suốt ở phía trên cùng của tấm pin, giúp bảo vệ các thành phần bên trong khỏi tác động môi trường như mưa, bụi, và va đập. • Lớp kính thường được làm từ thủy tinh siêu trắng, có khả năng chống phản xạ và truyền ánh sáng tối đa đến các lớp bên dưới.

Lớp chất bán dan (Semiconductor Layer)[3]: • Thường là các tế bào quang điện làm từ silicon đon tinh thể hoặc đa tinh thể. • Lớp bán dẫn gồm hai phần: lớp loại n (dư điện tử) và lớp loại p (dư lỗ trống), tạo thành một điện trường xung quanh bề mặt tiếp xúc p-n. • Khi ánh sáng chiếu lên bề mặt, các hạt photon sẽ kích thích electron bật ra khỏi nguyên tử, tạo thành dòng điện một chiều. Lớp kim loại dẫn điện (Metallization): 6 • Bao gồm các đường dẫn kim loại mỏng (thường là bạc hoặc nhôm) được in hoặc phủ lên bề mặt của lóp bán dẫn.

• Các đường dẫn này giúp thu thập và truyền tải điện tích từ các tế bào quang điện đến các thanh cái (busbars) và hộp đấu nối. Lớp chống phản xạ (Anti-reflective Coating): • Là một lớp mỏng, trong suốt được phủ lên bề mặt của lóp bán dẫn để giảm sự phản xạ ánh sáng và tăng cường hấp thụ photon. • Lớp này thường làm từ silicon nitride hoặc titan dioxide, giúp tối ưu hóa hiệu suất của pin mặt trời. Lớp nền (Backsheet): • Là lớp bảo vệ ở mặt sau của tấm pin, thường làm từ vật liệu polyme như tedlar hoặc polyester.

• Lớp nền giúp cách điện, chống thấm nước, và bảo vệ các tế bào quang điện khỏi hư hỏng co học và ăn mòn. Hộp đấu nối (Junction Box): • Là hộp nhựa được gắn ở mặt sau của tấm pin, chứa các diode bypass và đầu nối điện. • Diode bypass giúp bảo vệ pin khỏi hiện tượng "hot spot" và dòng ngược khi bị che bóng một phần. • Đầu nối điện cho phép kết nối các tấm pin thành chuỗi hoặc song song để tạo thành một mảng pin hoàn chỉnh.

Khung nhôm (Aluminum Frame): • Là khung viền bằng hợp kim nhôm bao quanh tấm pin, giúp tăng cường độ cứng cáp và bảo vệ các cạnh của tấm pin. • Khung nhôm cũng tạo điều kiện thuận lợi cho việc lắp đặt và cố định tấm pin trên các giá đỡ hoặc mái nhà. 7 Tất cả các thành phần trên được liên kết và đóng gói chặt chẽ với nhau thông qua quá trình ép nhiệt (lamination) để tạo thành một tấm pin mặt trời hoàn chỉnh và bền vững. Cấu trúc này đảm bảo tính toàn vẹn và hiệu suất hoạt động lâu dài của pin mặt trời trong điều kiện môi trường khắc nghiệt.

b) Nguyên lý hoạt động Tấm pin năng lượng mặt trời (solar panel) hoạt động dựa trên hiệu ứng quang điện, trong đó năng lượng ánh sáng mặt trời được chuyển hóa trực tiếp thành điện năng một chiều (DC). Nguyên lý hoạt động của pin mặt trời có thể được tóm tắt qua các bước sau: Hấp thụ photon và sinh cặp electron-lỗ trống[3]: • Tấm pin mặt trời được chế tạo từ vật liệu bán dẫn, thường là silic (Si), vói hai lớp có tạp chất khác nhau: lớp p (dư lỗ trống) và lớp N (dư electron tự do). • Khi photon ánh sáng với năng lượng đủ lớn chiếu lên bề mặt pin, chúng sẽ bị hấp thụ bởi các electron liên kết trong mạng tinh thể của vật liệu. • Neu năng lượng photon lớn hon năng lượng vùng cấm của vật liệu, các electron sẽ bị kích thích và nhảy lên vùng dẫn, để lại các lỗ trống tưong ứng ỏ vùng hóa trị.

• Cặp electron-lỗ trống này chính là những hạt tải tự do, san sàng tham gia vào quá trình dẫn điện. Phân ly và thu thập hạt tải tự do: • Tại vùng tiếp xúc PN của pin mặt trời, một điện trường nội tại được hình thành do sự khuếch tán và tái hợp của electron và lỗ trống giữa hai miền. • Điện trường này tạo ra một lực tách cặp electron-lỗ trống sinh ra do hấp thụ photon, đẩy electron về phía miền N và lỗ trống về phía miền p. • Các electron và lỗ trống tự do này được thu thập bởi các điện cực kim loại đặt ở hai mặt trên và dưới của tấm pin.

• Nếu nối tải tiêu thụ vào hai điện cực, dòng điện một chiều sẽ chạy qua tải do chuyển động có hướng của electron từ cực âm sang cực dưong. Ảnh hưởng của cường độ ánh sáng và nhiệt độ: 8 • Cường độ bức xạ mặt trời ảnh hưởng trực tiếp đến số cặp electron-lỗ trống được sinh ra, và do đó ảnh hưởng tới dòng điện đầu ra của pin. • Mật độ dòng quang điện tỉ lệ thuận với cường độ ánh sáng chiếu lên bề mặt pin. Nghĩa là pin sẽ cho dòng điện lớn hon khi được chiếu sáng mạnh hon.

• Ngược lại, điện áp đầu ra của pin lại phụ thuộc vào nhiệt độ hoạt động của tấm pin. Khi nhiệt độ tăng, điện áp hở mạch của pin sẽ giảm đi. • Do đó, việc giữ cho tấm pin mát và thoáng khí sẽ giúp nâng cao hiệu suất chuyển đổi quang điện của pin mặt trời. Đặc tuyến I-V và điểm công suất cực đại (MPP)[4][5][6][7]: • Đặc tuyến dòng-áp (I-V) của pin mặt trời thể hiện mối quan hệ giữa dòng điện và điện áp đầu ra tại một điều kiện chiếu sáng và nhiệt độ nhất định.

• Trên đặc tuyến I-V, luôn tồn tại một điểm làm việc mà tại đó công suất đầu ra của pin đạt giá trị cực đại, gọi là điểm công suất cực đại (Maximum Power Point - MPP). • Để tối ưu hóa việc khai thác năng lượng từ pin mặt trời, các bộ điều khiển MPPT (Maximum Power Point Tracking) thường được sử dụng nhằm duy trì điện áp hoạt động của pin xung quanh điểm MPP.
