Nghiên Cứu Khả Năng Phân Tích $\text{NO}_2$ Trong Không Khí Bằng Phương Pháp Lấy Mẫu Thụ Động (Willems Badge)

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính: Liệu phương pháp lấy mẫu thụ động (Passive Sampling) sử dụng thiết bị dạng nút Willems badge kết hợp kỹ thuật trắc quang có thể thay thế hiệu quả và chuẩn xác phương pháp lấy mẫu chủ động truyền thống trong quan trắc khí nitơ dioxit ($\text{NO}_2$) tại điều kiện khí hậu nhiệt đới TP. Hồ Chí Minh hay không?
  • Phương pháp nghiên cứu: Đề tài tiến hành chuẩn hóa quy trình phân tích trắc quang Griess-Saltzman cải tiến (TCVN 6137:2009) ở bước sóng $543\text{ nm}$; chế tạo và khảo sát thiết bị Willems badge sử dụng màng sợi thủy tinh Whatman GF-A tẩm Triethanolamine (TEA) và màng khuếch tán Teflon. Nghiên cứu thực nghiệm xác định hệ số trở lực $K_{\text{TN}}$, khảo sát độ bền mẫu lưu trữ và so sánh nồng độ $\text{NO}_2$ thu được với phương pháp lấy mẫu chủ động (PPLMCĐ) dùng bình sục khí (impinger).
  • Kết quả then chốt: Thiết bị Willems badge có che chắn đạt hệ số trở lực thực nghiệm ổn định $K_{\text{TN}} = 2{,}75 \times 10^{-3}\text{ m}^3/\text{giờ}$ với độ lặp lại cao ($\text{RSD} = 3{,}65%$). Mẫu sau khi hấp thu có thể bảo quản lạnh ($0 - 5^\circ\text{C}$) trong 8 ngày với hiệu suất thu hồi đạt trên $89{,}5%$. Nồng độ $\text{NO}_2$ xác định tại hiện trường bằng phương pháp thụ động đạt độ tương đồng cao với phương pháp chủ động (độ sai lệch chỉ từ $5 - 20%$).
  • Ý nghĩa thực tiễn: Nghiên cứu mở ra giải pháp quan trắc không khí chi phí thấp, không phụ thuộc nguồn điện, cho phép giám sát ô nhiễm $\text{NO}_2$ tích lũy trên diện rộng và mật độ cao tại các đô thị lớn.

Bối cảnh và tầm quan trọng (300-350 từ)

  • Thực trạng ô nhiễm không khí đô thị: Quá trình đô thị hóa nhanh chóng và mật độ phương tiện giao thông gia tăng đã khiến chất lượng không khí tại các thành phố lớn ở Việt Nam suy giảm đáng kể. Trong đó, nitơ dioxit ($\text{NO}_2$) là một trong những chất khí ô nhiễm nguy hại hàng đầu, phát sinh chủ yếu từ quá trình đốt cháy nhiên liệu hóa thạch của động cơ giao thông và khu công nghiệp. Tiếp xúc lâu dài với $\text{NO}_2$ nồng độ cao gây tổn thương hệ hô hấp, thúc đẩy hình thành mưa axit ($\text{HNO}_3$), sương mù quang hóa và làm suy thoái tầng ozon.
  • Khoảng trống trong phương pháp quan trắc truyền thống: Hiện nay, việc giám sát $\text{NO}_2$ tại Việt Nam chủ yếu dựa vào các trạm quan trắc tự động liên tục hoặc phương pháp lấy mẫu chủ động (dùng bơm hút khí qua dung dịch hấp thu). Mặc dù có độ chính xác cao, phương pháp chủ động bộc lộ nhiều hạn chế lớn:
    • Chi phí thiết bị và vận hành rất đắt đỏ (giai đoạn lấy mẫu chiếm tới 70% tổng chi phí phân tích).
    • Bắt buộc phải có nguồn điện lưới hoặc pin cấp nguồn liên tục cho máy bơm, gây khó khăn khi triển khai tại các khu vực vùng ven, giao lộ phức tạp hoặc không gian kín.
    • Chỉ phản ánh nồng độ tức thời tại thời điểm hút mẫu, dễ bị sai lệch bởi các biến động giao thông cục bộ.
  • Tính cấp thiết và tiềm năng tác động: Phương pháp lấy mẫu thụ động (Passive Sampling - PS) dựa trên nguyên lý khuếch tán phân tử theo định luật Fick I là xu hướng quan trắc hiện đại được áp dụng rộng rãi trên thế giới. Thiết bị nhỏ gọn, giá thành thấp, không cần năng lượng và đo được nồng độ trung bình tích lũy theo thời gian (từ vài giờ đến nhiều ngày). Việc nghiên cứu, chế tạo và thẩm định thiết bị lấy mẫu thụ động dạng nút Willems badge trong điều kiện môi trường thực tế tại Việt Nam là tiền đề cấp thiết nhằm xã hội hóa công tác quan trắc môi trường không khí với chi phí tối ưu.

Methodology và approach (350-400 từ)

  • Thiết kế nghiên cứu (Research Design): Đề tài được triển khai theo mô hình thực nghiệm đối chứng đa biến, tích hợp giữa phân tích hóa lý trong phòng thí nghiệm và thẩm định tại hiện trường, bao gồm 3 cấu phần chính:

    1. Ổn định và chuẩn hóa phương pháp phân tích trắc quang tạo phức diazo.
    2. Tối ưu hóa các thông số kỹ thuật của thiết bị lấy mẫu thụ động Willems badge.
    3. Lấy mẫu song song đối chứng giữa phương pháp thụ động và chủ động ngoài hiện trường.

  • Chuẩn hóa kỹ thuật phân tích (Griess-Saltzman cải tiến - TCVN 6137:2009):

    • Khí $\text{NO}_2$ được hấp thu chuyển thành ion $\text{NO}_2^-$, sau đó phản ứng với axit sulfanilic và $N$-(1-naphthyl)ethylenediamine dihydrochloride (NEDA) trong môi trường axit axetic để tạo hợp chất diazo màu hồng tím.
    • Đo độ hấp thu quang phổ trên máy quang phổ hấp thụ phân tử UV-Vis (Biochrom Libra S22) tại bước sóng cực đại $\lambda = 543\text{ nm}$.
    • Xây dựng đường chuẩn trong khoảng nồng độ $0 - 0{,}214\ \mu\text{g/ml}$ $\text{NO}_2^-$ (tương đương dải nồng độ không khí $0 - 400\ \mu\text{g/m}^3$).

  • Quy trình chế tạo và vận hành thiết bị Willems Badge:

    • Cấu tạo: Vỏ hộp nhựa polystyrene trong suốt; diện tích bề mặt khuếch tán $S = 6{,}16\text{ cm}^2$; chiều dài khuếch tán $L_d = 0{,}6\text{ cm}$.
    • Pha hấp thu: Màng sợi thủy tinh Whatman GF-A được làm sạch, tẩm dung dịch Triethanolamine (TEA) trong axeton ($1\text{ ml}$ TEA/$25\text{ ml}$ axeton).
    • Màng chắn khuếch tán: Sử dụng màng mỏng Teflon để giảm thiểu xáo trộn do vận tốc gió và ngăn bụi bẩn ngoại lai.
    • Kỹ thuật trích ly: Màng sau thu mẫu được ngâm chiết trong $10{,}00\text{ ml}$ dung dịch thuốc thử hấp thu, lắc 5 phút và ly tâm $4000\text{ vòng/phút}$ trong 10 phút trước khi đo quang.

  • Kiểm soát độ tin cậy và giá trị khoa học:

    • Đánh giá độ ổn định của phức theo thời gian, nhiệt độ ($23 - 50^\circ\text{C}$) và ánh sáng.
    • Khảo sát thời gian lưu mẫu ($8\text{ giờ}$ đến $8\text{ ngày}$) ở điều kiện $0 - 5^\circ\text{C}$ (bọc giấy nhôm tránh quang phân).
    • Xác định hệ số trở lực $K$ theo lý thuyết ($K_{\text{LT}}$ dựa trên định luật Fick I và hệ số khuếch tán Massman) và thực nghiệm ($K_{\text{TN}}$ thông qua lấy mẫu song song với impinger chủ động ở lưu lượng $0{,}5\text{ lít/phút}$).

Phát hiện chính (400-450 từ)

  • 1. Điều kiện tối ưu hóa phản ứng tạo màu và tính nhạy quang của phức diazo:
    • Phổ hấp thu của phức diazo ghi nhận đỉnh hấp thu cực đại rõ nét tại $\lambda = 543\text{ nm}$.
    • Phức màu đạt trạng thái bền vững tuyệt đối trong $4\text{ giờ}$ đầu sau khi phản ứng. Sau mốc $4\text{ giờ}$, phức bắt đầu phân hủy làm độ hấp thu ($A$) giảm khoảng $11%$ tại thời điểm $7\text{ giờ}$.
    • Độ bền của phức bị ảnh hưởng nghiêm trọng bởi ánh sáng và nhiệt độ: khi phơi nắng trực tiếp ngoài trời ($29 - 30^\circ\text{C}$), độ hấp thu giảm $10%$; khi gia nhiệt ở $40 - 50^\circ\text{C}$, độ hấp thu suy giảm tới $20%$. Điều này chỉ ra rằng dung dịch hấp thu ở phương pháp chủ động bắt buộc phải được bọc kín bằng giấy nhôm và thay mới sau mỗi $4\text{ giờ}$ lấy mẫu.
Điều kiện khảo sát phức màu Độ hấp thu ($A \pm SD$) Mức độ suy giảm
Sau 15 phút (chuẩn đối chứng) $0{,}189 \pm 0{,}012$ $0%$
Sau 1 giờ (bọc giấy nhôm, để mát $29-30^\circ\text{C}$) $0{,}189 \pm 0{,}003$ $0%$
Sau 1 giờ (không che, để ngoài nắng) $0{,}171 \pm 0{,}017$ $-9{,}5%$
Sau 1 giờ (không che, cách thủy $40-50^\circ\text{C}$) $0{,}148 \pm 0{,}023$ $-21{,}7%$
  • 2. Hiệu suất trích ly cao và độ ổn định lưu mẫu dài ngày:
    • Hiệu suất tách chiết ion $\text{NO}_2^-$ từ màng Whatman GF-A tẩm TEA đạt mức ấn tượng $93{,}0 \pm 3{,}7%$ ngay sau $1\text{ giờ}$.
    • Quá trình theo dõi độ bền mẫu lưu trữ trong tủ lạnh ($0 - 5^\circ\text{C}$, bọc giấy nhôm) cho thấy hiệu suất thu hồi hầu như không đổi sau $6\text{ ngày}$ ($93{,}0%$) và chỉ giảm nhẹ xuống $89{,}5 \pm 2{,}2%$ sau $8\text{ ngày}$. Kết quả này chứng minh màng thụ động có khả năng lưu trữ mẫu tuyệt vời, cho phép vận chuyển an toàn từ các điểm quan trắc xa về trung tâm phân tích.
Hiệu suất trích ly NO2- theo thời gian bảo quản (0-5°C, bọc nhôm):
1 Giờ : [████████████████████] 93.0%
8 Giờ : [████████████████████] 93.0%
2 Ngày: [████████████████████] 94.0%
4 Ngày: [████████████████████] 94.5%
6 Ngày: [████████████████████] 93.0%
8 Ngày: [███████████████████░] 89.5%
  • 3. Xác định hệ số trở lực $K$ và ý nghĩa sống còn của hộp che chắn:
    • Khi lấy mẫu ngoài trời không có hộp che, hệ số trở lực thực nghiệm dao động mạnh từ $2{,}78$ đến $4{,}28\text{ m}^3/\text{nghìn giờ}$ với độ lệch chuẩn tương đối rất cao ($\text{RSD} = 21{,}6%$) do nhiễu loạn gió và quang phân hủy bởi ánh sáng mặt trời.
    • Khi lắp đặt thiết bị dưới hộp che chắn bằng bìa cứng, hệ số trở lực đạt độ ổn định rất cao: $K_{\text{TN}} = 2{,}75 \times 10^{-3}\text{ m}^3/\text{giờ}$ (tương đương $2{,}75\text{ m}^3$ cho $1000\text{ giờ}$ thu mẫu) với $\text{RSD} = 3{,}65%$. Giá trị này hoàn toàn trùng khớp với hệ số lý thuyết ($K_{\text{LT}} = 3{,}00 \times 10^{-3}\text{ m}^3/\text{giờ}$) và tiệm cận với nghiên cứu quốc tế của Willems ($2{,}76 \times 10^{-3}\text{ m}^3/\text{giờ}$).
  • 4. Khảo sát thực tế nồng độ $\text{NO}_2$ tại hiện trường:
    • Tại tầng trệt nhà B2 (ĐHBK TP.HCM): Phương pháp chủ động cho kết quả $13{,}6\ \mu\text{g/m}^3$; phương pháp thụ động tính theo $K_{\text{TN}}$ đạt $11{,}1 \pm 2{,}5\ \mu\text{g/m}^3$ (độ sai biệt dưới $20%$).
    • Tại tầng 1 nhà B2: Phương pháp chủ động đạt $43{,}0\ \mu\text{g/m}^3$; phương pháp thụ động tính theo $K_{\text{TN}}$ đạt $41{,}2 \pm 5{,}2\ \mu\text{g/m}^3$ (độ tương đồng rất cao, sai biệt chỉ $4{,}2%$). Nồng độ tầng 1 cao gấp 3 lần tầng trệt do chịu ảnh hưởng trực tiếp từ khí thải của các phòng thí nghiệm hóa học đang hoạt động.

Đóng góp khoa học (250-300 từ)

  • Đóng góp về mặt lý thuyết: Đề tài đã hệ thống hóa và chứng minh tính đúng đắn của mô hình khuếch tán Fick I kết hợp công thức hiệu chỉnh hệ số khuếch tán nhiệt động học Massman ($D_T = D_{273\text{K}} \cdot (T/273)^{1{,}81}$) khi áp dụng cho khí $\text{NO}_2$ trong điều kiện khí hậu nhiệt đới gió mùa tại Việt Nam.
  • Đột phá về mặt phương pháp luận và kỹ thuật:
    • Làm chủ hoàn toàn quy trình chế tạo thiết bị lấy mẫu thụ động Willems badge từ các vật liệu phổ thông, chi phí thấp nhưng đạt độ lặp lại và độ nhạy tương đương các thiết bị thương mại đắt tiền như Ogawa hay Palmes tube.
    • Thiết lập được các thông số kỹ thuật cốt lõi: xác định chính xác hệ số trở lực thực nghiệm $K_{\text{TN}} = 2{,}75 \times 10^{-3}\text{ m}^3/\text{h}$, giải quyết triệt để vấn đề nhiễu bức xạ ánh sáng và tốc độ gió bằng giải pháp hộp che chuyên dụng.
  • Khả năng ứng dụng và chính sách môi trường:
    • Cung cấp một quy trình phân tích chuẩn từ thực địa đến phòng thí nghiệm, cho phép lưu trữ mẫu lên đến 8 ngày mà không làm biến tính cấu tử phân tích.
    • Tạo tiền đề kỹ thuật vững chắc để các cơ quan quản lý môi trường triển khai mạng lưới giám sát $\text{NO}_2$ diện rộng với kinh phí đầu tư thấp, phục vụ công tác quy hoạch giao thông và cảnh báo sức khỏe cộng đồng.

Đối tượng quan tâm (200-250 từ)

  • Nhà nghiên cứu và giảng viên học thuật:
    • Các nhà khoa học thuộc lĩnh vực Hóa học phân tích, Khoa học Môi trường và Độc học môi trường quan tâm đến cơ chế hấp thu pha khí, động học khuếch tán và phương pháp tối ưu hóa chất hấp phụ chọn lọc.
  • Cơ quan quản lý và trung tâm quan trắc môi trường:
    • Chi cục Bảo vệ Môi trường, các Trung tâm Quan trắc Tài nguyên & Môi trường cấp tỉnh/thành phố có nhu cầu mở rộng mạng lưới trạm đo vệ tinh nhằm xây dựng bản đồ phân bố ô nhiễm không khí chi tiết với ngân sách tiết kiệm.
  • Chuyên gia an toàn vệ sinh lao động và tư vấn môi trường:
    • Kỹ sư an toàn lao động tại các nhà máy hóa chất, khu công nghiệp, xưởng đúc kim loại cần thiết bị đo liều lượng phơi nhiễm $\text{NO}_2$ cá nhân (personal dosimeter) cho công nhân trong ca làm việc.
  • Lợi ích cụ thể mang lại:
    • Giảm hơn $80%$ chi phí đầu tư thiết bị và vận hành so với phương pháp truyền thống.
    • Triển khai linh hoạt ở mọi địa hình mà không cần nguồn điện hỗ trợ.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Nghiên cứu đã xác định thành công hệ số trở lực thực nghiệm của thiết bị Willems badge có che chắn ($K_{\text{TN}} = 2{,}75 \times 10^{-3}\text{ m}^3/\text{h}$) với độ lặp lại rất cao ($\text{RSD} = 3{,}65%$), đồng thời chứng minh kết quả phân tích nồng độ $\text{NO}_2$ thụ động hoàn toàn tương thích và tiệm cận với phương pháp đo chủ động tiêu chuẩn.

2. Thiết bị lấy mẫu thụ động Willems badge có ưu điểm gì so với ống Palmes và Ogawa?

So với ống Palmes tube (chiều dài khuếch tán lớn, tỷ lệ thu mẫu thấp, dễ bị nhiễu gió), Willems badge có diện tích màng lớn ($6{,}16\text{ cm}^2$) và chiều dài khuếch tán ngắn ($0{,}6\text{ cm}$) giúp độ nhạy cao hơn. So với thiết bị Ogawa, Willems badge có chi phí gia công rẻ hơn nhiều, dễ chế tạo tại Việt Nam nhưng vẫn đảm bảo độ chính xác nhờ màng chắn Teflon.

3. Kết quả của nghiên cứu có thể tổng quát hóa (generalize) cho các vùng địa lý khác không?

Có. Quy trình phân tích và cấu tạo thiết bị có thể áp dụng rộng rãi. Tuy nhiên, khi triển khai ở các vùng có nhiệt độ và độ ẩm chênh lệch lớn, cần áp dụng công thức hiệu chỉnh hệ số khuếch tán Massman hoặc hiệu chuẩn lại hằng số $K_{\text{TN}}$ theo điều kiện khí tượng cục bộ.

4. Hướng phát triển tiếp theo (Next steps) của đề tài là gì?

Nhóm nghiên cứu dự kiến kéo dài thời gian khảo sát hệ số trở lực $K$ (theo chu kỳ tuần hoặc tháng), đồng thời mở rộng ứng dụng thiết bị Willems badge để quan trắc nồng độ $\text{NO}_2$ tại các nút giao thông trọng điểm và nghiên cứu tích hợp hấp thu đồng thời các khí ô nhiễm khác như $\text{SO}_2$ và $\text{O}_3$.

5. Ứng dụng thực tiễn lớn nhất của phương pháp này là gì?

Thiết lập mạng lưới quan trắc chất lượng không khí thụ động mật độ dày tại các đô thị, khu dân cư gần khu công nghiệp và đánh giá mức độ phơi nhiễm nghề nghiệp cá nhân mà không phụ thuộc vào hạ tầng trạm quan trắc tự động đắt đỏ.

Kết luận (150 từ)

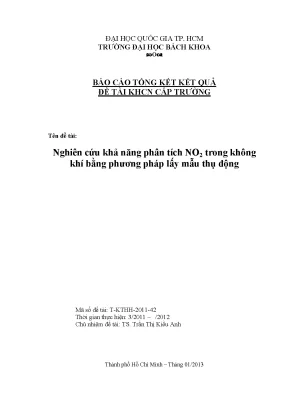

Đề tài nghiên cứu khoa học mã số T-KTHH-2011-42 do TS. Trần Thị Kiều Anh chủ nhiệm đã khẳng định tính khả thi và độ tin cậy vượt trội của phương pháp lấy mẫu thụ động dùng thiết bị Willems badge trong phân tích khí $\text{NO}2$ không khí. Với quy trình phân tích tối ưu ở bước sóng $543\text{ nm}$, hiệu suất trích ly đạt $93%$, khả năng bảo quản mẫu bền bỉ trong 8 ngày và hệ số trở lực $K{\text{TN}} = 2{,}75 \times 10^{-3}\text{ m}^3/\text{h}$, phương pháp này hoàn toàn có thể thay thế phương pháp chủ động trong các chương trình giám sát chất lượng môi trường không khí quy mô lớn.

Trong tương lai, việc hoàn thiện thiết bị để đo đạc dài ngày và tích hợp đa chỉ tiêu khí ô nhiễm sẽ là bước tiến quan trọng đóng góp vào công tác quản lý và bảo vệ môi trường không khí tại Việt Nam.
