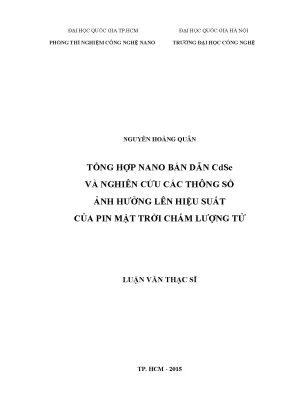

Luận văn thạc sĩ: Nghiên cứu hiệu suất pin mặt trời chấm lượng tử từ nano bán dẫn CdSe

• Tác giả: Nguyễn Hoàng Quân
• Người hướng dẫn: PGS. Lâm Quang Vinh
• Trường học: Đại học Quốc gia TP.HCM
• Chuyên ngành: Vật liệu và linh kiện nano
• Đề tài: Nghiên cứu hiệu suất pin mặt trời chấm lượng tử từ nano bán dẫn CdSe
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: TP. HCM

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: PIN MẶT TRỜI SỬ DỤNG CHẤM LƯỢNG TỬ BÁN DẪN
• 1.1. Pin mặt trời
• 1.2. Các thế hệ pin mặt trời
• 1.3. Nguyên lí hoạt động chung
• 1.4. Các thông số đặc trưng của pin mặt trời
• 1.4.1. Dòng ngắn mạch (ISC: Short Circuit)
• 1.4.2. Thế mạch hở (VOC: Open – Circuit Voltage)
• 1.4.3. Điểm có công suất cực đại (Pmax)
• 1.4.4. Thừa số lấp đầy (FF: fill factor)
• 1.4.5. Hiệu suất chuyển đổi năng lượng (η)
• 1.5. Vật liệu nano
• 1.5.1. Hiệu ứng bề mặt
• 1.5.2. Hiệu ứng giam giữ lượng tử
• 1.5.3. Hệ ba chiều (vật liệu khối)
• 1.5.4. Hệ hai chiều (màng nano tinh thể)
• 1.5.5. Hệ một chiều (dây lượng tử)
• 1.5.6. Hệ không chiều (chấm lượng tử)
• 1.5.7. Chấm lượng tử
• 1.5.8. Tính chất quang của chấm lượng tử
• 1.5.9. Pin mặt trời chấm lượng tử nhạy quang TiO2/CdS/CdSe/ZnS
• 1.5.10. Chấm lượng tử CdS và chấm lượng tử CdSe
• 1.6. Giới thiệu CdS QDs
• 1.7. Giới thiệu CdSe QDs
• 1.8. Cách tính kích thước và nồng độ CdSe
• 1.9. Chất điện ly
• 1.10. Nguyên lí hoạt động của pin
• 1.11. Các quá trình tái hợp có thể xảy ra
• 1.12. Vai trò CdS QDs và CdSe QDs trong pin
• 1.13. Phương pháp chế tạo và lắng đọng chấm lượng tử bán dẫn
• 1.13.1. Phương pháp SILAR
• 1.13.2. Phương pháp Colloide
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP VÀ KỸ THUẬT PHÂN TÍCH
• 2.1. Phân tích phổ hấp thụ UV-Vis
• 2.2. Phương pháp phổ huỳnh quang
• 2.3. Phương pháp phân tích cấu trúc tinh thể bằng nhiễu xạ tia X
• 2.4. Phổ nhiễu xạ năng lượng tia X (EDS hoặc EDX)
• 2.5. Phương pháp nghiên cứu vi hình thái
• 2.6. Phương pháp phổ Raman
• 2.7. Hệ đo tính năng của pin mặt trời
• 3. CHƯƠNG 3: QUY TRÌNH THỰC NGHIỆM
• 3.1. Tổng hợp CdSe QDs
• 3.2. Hóa chất và dụng cụ
• 3.3. Quy trình tổng hợp
• 3.4. Chế tạo điện cực anode TiO2/CdSe và TiO2/CdS/CdSe/ZnS
• 3.5. Tạo màng TiO2 trên đế FTO
• 3.6. Tạo điện cực anode TiO2/CdSe
• 3.7. Tạo điện cực anode TiO2/CdS/CdSe/ZnS
• 3.8. Chế tạo điện cực cathode Pt và ráp pin
• 3.9. Tạo điện cực cathode Pt
• 4. CHƯƠNG 4: KẾT QUẢ VÀ THẢO LUẬN
• 4.1. Khảo sát chấm lượng tử CdSe chế tạo được
• 4.2. Phổ nhiễu xạ tia X
• 4.3. Phổ hấp thụ và phát quang. Ảnh hưởng của tỉ lệ Cd:Se đến tính chất chấm lượng tử CdSe
• 4.4. Ảnh hưởng của nhiệt độ phản ứng
• 4.5. Ảnh hưởng của thời gian phản ứng
• 4.6. Khảo sát anode TiO2/CdSe
• 4.7. Thời gian ngâm màng TiO2 trong dung dịch chấm lượng tử CdSe
• 4.8. Ảnh hưởng quá trình nung chân không lên mẫu
• 4.9. Cấu trúc màng TiO2/CdSe QDs
• 4.10. Hiệu suất pin TiO2/CdSe QDs
• 4.11. Khảo sát sự ảnh hưởng của số lớp CdS lên bề mặt anode TiO2
• 4.12. Khảo sát ảnh hưởng lớp ZnS đến anode quang
• 4.13. Ảnh hưởng của số lớp ZnS
• 4.14. Ảnh hưởng của nồng độ dung dịch ion Zn2+ và S2-
• 4.15. Nghiên cứu cấu trúc, thành phần và tính chất anode TiO2/CdS/CdSe/ZnS
• 4.15.1. Phương pháp UV-Vis
• 4.15.2. Phương pháp phổ phát quang
• 4.15.3. Phương pháp nhiễu xạ tia X
• 4.15.4. Phương pháp phổ Raman
• 4.16. Cấu trúc màng anode TiO2/CdS/CdSe/ZnS
• 4.17. Hiệu suất pin QDSSC với anode TiO2/CdS/CdSe/ZnS
• KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

I. Tổng quan về pin mặt trời chấm lượng tử

Năng lượng mặt trời là nguồn năng lượng tái tạo quan trọng, có khả năng cung cấp điện năng cho nhiều ứng dụng khác nhau. Pin mặt trời sử dụng chấm lượng tử từ nano bán dẫn CdSe đã trở thành một trong những công nghệ tiên tiến nhất trong lĩnh vực năng lượng tái tạo. Các thế hệ pin mặt trời đã được phát triển, từ pin silic đơn tinh thể đến pin chấm lượng tử, mỗi loại đều có những ưu điểm và nhược điểm riêng. Việc nghiên cứu hiệu suất pin mặt trời chấm lượng tử từ nano bán dẫn không chỉ giúp cải thiện hiệu suất chuyển đổi năng lượng mà còn mở ra hướng đi mới cho công nghệ năng lượng sạch. Theo nghiên cứu, hiệu suất năng lượng của pin mặt trời chấm lượng tử có thể đạt được mức cao hơn so với các loại pin truyền thống nhờ vào khả năng hấp thụ ánh sáng và chuyển đổi năng lượng hiệu quả hơn.

1.1. Nguyên lý hoạt động của pin mặt trời

Nguyên lý hoạt động của pin mặt trời dựa trên hiệu ứng quang điện, trong đó ánh sáng mặt trời được hấp thụ bởi các chất bán dẫn, tạo ra cặp điện tử - lỗ trống. Quá trình này diễn ra qua nhiều bước, bao gồm sự hấp thụ photon, hình thành cặp điện tử, và sự phân tách hạt tải tại vùng tiếp xúc bề mặt. Các thông số như dòng ngắn mạch (ISC) và thế mạch hở (VOC) là những yếu tố quan trọng trong việc đánh giá hiệu suất của pin. Việc tối ưu hóa các thông số này sẽ giúp nâng cao hiệu suất pin mặt trời chấm lượng tử, từ đó cải thiện khả năng ứng dụng trong thực tiễn.

II. Nghiên cứu vật liệu nano và chấm lượng tử CdSe

Nghiên cứu về vật liệu nano và chấm lượng tử đã mở ra nhiều cơ hội mới trong việc phát triển các loại pin mặt trời hiệu suất cao. Chất bán dẫn CdSe được biết đến với tính chất quang điện tốt, cho phép hấp thụ ánh sáng trong dải phổ rộng. Việc tổng hợp chấm lượng tử CdSe thông qua các phương pháp như SILAR và Colloide đã cho thấy khả năng điều chỉnh kích thước và tính chất quang của chấm lượng tử, từ đó ảnh hưởng đến hiệu suất năng lượng của pin. Các nghiên cứu cho thấy rằng việc tối ưu hóa kích thước và nồng độ của chấm lượng tử có thể dẫn đến sự cải thiện đáng kể trong khả năng chuyển đổi năng lượng của pin mặt trời.

2.1. Tính chất quang điện của chấm lượng tử

Tính chất quang điện của chấm lượng tử CdSe là một trong những yếu tố quyết định đến hiệu suất pin mặt trời. Các chấm lượng tử này có khả năng hấp thụ ánh sáng và phát quang, tạo ra điện năng khi được chiếu sáng. Nghiên cứu cho thấy rằng kích thước của chấm lượng tử ảnh hưởng đến năng lượng vùng cấm, từ đó tác động đến khả năng hấp thụ ánh sáng. Việc điều chỉnh kích thước chấm lượng tử có thể giúp tối ưu hóa hiệu suất năng lượng của pin mặt trời, mở ra hướng đi mới cho công nghệ năng lượng tái tạo.

III. Phương pháp phân tích hiệu suất pin mặt trời

Để đánh giá hiệu suất pin mặt trời chấm lượng tử từ nano bán dẫn CdSe, nhiều phương pháp phân tích đã được áp dụng. Các phương pháp như phân tích phổ hấp thụ UV-Vis, phổ huỳnh quang, và phân tích cấu trúc tinh thể bằng nhiễu xạ tia X đã cho phép xác định các thông số quan trọng như dòng ngắn mạch (ISC), thế mạch hở (VOC) và hiệu suất chuyển đổi năng lượng (η). Những thông số này không chỉ giúp đánh giá hiệu suất của pin mà còn cung cấp thông tin quý giá cho việc tối ưu hóa quy trình sản xuất và cải thiện chất lượng sản phẩm.

3.1. Đánh giá hiệu suất qua các thông số

Các thông số như dòng ngắn mạch (ISC) và thế mạch hở (VOC) là những chỉ số quan trọng trong việc đánh giá hiệu suất pin mặt trời. Dòng ngắn mạch thể hiện khả năng sinh ra điện khi không có tải, trong khi thế mạch hở cho biết điện áp tối đa mà pin có thể đạt được. Việc phân tích các thông số này giúp xác định được hiệu suất tối ưu của pin, từ đó đưa ra các giải pháp cải tiến trong thiết kế và sản xuất pin mặt trời chấm lượng tử.

IV. Ứng dụng và triển vọng tương lai

Nghiên cứu về hiệu suất pin mặt trời chấm lượng tử từ nano bán dẫn CdSe không chỉ có giá trị lý thuyết mà còn mang lại nhiều ứng dụng thực tiễn. Công nghệ này có thể được áp dụng trong việc phát triển các hệ thống năng lượng sạch, giảm thiểu ô nhiễm môi trường và tiết kiệm chi phí năng lượng. Hướng phát triển trong tương lai có thể bao gồm việc cải tiến quy trình sản xuất, tối ưu hóa các thông số kỹ thuật và mở rộng ứng dụng của pin mặt trời chấm lượng tử trong các lĩnh vực khác nhau.

4.1. Tương lai của năng lượng mặt trời

Tương lai của năng lượng mặt trời phụ thuộc vào khả năng phát triển và cải tiến công nghệ pin mặt trời. Việc nghiên cứu và ứng dụng chấm lượng tử từ nano bán dẫn CdSe có thể giúp nâng cao hiệu suất và giảm chi phí sản xuất, từ đó thúc đẩy việc sử dụng năng lượng tái tạo. Các nghiên cứu tiếp theo cần tập trung vào việc tối ưu hóa quy trình sản xuất và phát triển các ứng dụng mới cho pin mặt trời chấm lượng tử, nhằm đáp ứng nhu cầu ngày càng tăng về năng lượng sạch và bền vững.

Tổng quan nghiên cứu

Năng lượng mặt trời là nguồn năng lượng tái tạo vô tận với công suất ước tính khoảng 86 triệu tỷ watt, vượt xa tổng năng lượng tiêu thụ toàn cầu hiện tại khoảng 15 nghìn tỷ watt. Trong bối cảnh nguồn năng lượng truyền thống như dầu hỏa, than đá và khí đốt ngày càng cạn kiệt và gây ô nhiễm môi trường, việc phát triển các công nghệ pin mặt trời hiệu quả trở thành ưu tiên cấp thiết. Pin mặt trời chấm lượng tử (Quantum Dots Solar Cells - QDSSCs) là một trong những hướng nghiên cứu tiên tiến nhằm nâng cao hiệu suất chuyển đổi năng lượng mặt trời thành điện năng. Luận văn tập trung vào tổng hợp nano bán dẫn CdSe và nghiên cứu các thông số ảnh hưởng đến hiệu suất của pin mặt trời chấm lượng tử, đặc biệt là cấu trúc TiO2/CdS/CdSe/ZnS.

Mục tiêu nghiên cứu là khảo sát ảnh hưởng của các thông số như tỉ lệ Cd:Se, nhiệt độ và thời gian phản ứng trong quá trình tổng hợp CdSe QDs, cũng như các yếu tố ảnh hưởng đến cấu trúc và hiệu suất của điện cực anode TiO2/CdSe và TiO2/CdS/CdSe/ZnS. Nghiên cứu được thực hiện trong phạm vi phòng thí nghiệm công nghệ nano tại Đại học Quốc gia TP.HCM và Đại học Quốc gia Hà Nội, trong giai đoạn năm 2014-2015. Kết quả nghiên cứu góp phần nâng cao hiểu biết về vật liệu nano bán dẫn và tối ưu hóa hiệu suất pin mặt trời chấm lượng tử, hướng tới ứng dụng thực tiễn trong công nghiệp năng lượng tái tạo.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình vật lý hiện đại về pin mặt trời và vật liệu nano bán dẫn:

• Hiệu ứng quang điện và nguyên lý hoạt động pin mặt trời: Quá trình hấp thụ photon, tạo cặp electron-lỗ trống, phân tách hạt tải tại vùng tiếp xúc và vận chuyển điện tử tạo dòng điện. Các thông số đặc trưng như dòng ngắn mạch (ISC), thế mạch hở (VOC), điểm công suất cực đại (Pmax), hệ số lấp đầy (FF) và hiệu suất chuyển đổi năng lượng (η) được sử dụng để đánh giá hiệu suất pin.

• Hiệu ứng giam giữ lượng tử trong vật liệu nano: Khi kích thước hạt nano nhỏ hơn bán kính Bohr của exciton, các mức năng lượng bị gián đoạn, làm thay đổi tính chất quang điện và điện tử của vật liệu. Các hệ vật liệu nano được phân loại theo số chiều giới hạn chuyển động của điện tử: 3D (vật liệu khối), 2D (màng nano), 1D (dây lượng tử), và 0D (chấm lượng tử).

• Cấu trúc và tính chất của chấm lượng tử CdSe và CdS: CdSe có vùng cấm thẳng, bán kính Bohr exciton khoảng 5 nm, phổ huỳnh quang hẹp và ổn định, phù hợp làm chất nhạy quang trong pin mặt trời. CdS có vùng cấm rộng hơn, giúp tăng thế mạch hở nhưng hạn chế hấp thụ ánh sáng bước sóng ngắn. Sự kết hợp CdS/CdSe tạo cấu trúc bậc thang thuận lợi cho truyền electron và giảm tái hợp.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu thu thập từ các phép đo thực nghiệm trong phòng thí nghiệm công nghệ nano, bao gồm phổ UV-Vis, phổ huỳnh quang, nhiễu xạ tia X (XRD), phổ Raman, kính hiển vi điện tử quét (SEM), và đặc trưng dòng điện - điện áp (I-V) của pin mặt trời.

• Phương pháp tổng hợp: CdSe QDs được tổng hợp bằng phương pháp colloide với tỉ lệ Cd:OA = 1:1.23, nhiệt độ phản ứng 160°C trong 5 phút. Điện cực anode TiO2/CdSe và TiO2/CdS/CdSe/ZnS được chế tạo bằng phương pháp SILAR và ngâm trong dung dịch CdSe QDs.

• Phân tích và đánh giá: Kích thước hạt CdSe được xác định bằng TEM và công thức thực nghiệm từ phổ UV-Vis. Cấu trúc tinh thể được xác định qua phổ XRD, thành phần nguyên tố qua phổ EDS, và hình thái bề mặt qua SEM. Hiệu suất pin mặt trời được đo bằng hệ thống Keithley kết hợp mô phỏng ánh sáng mặt trời Oriel Sol1A.

• Timeline nghiên cứu: Quá trình tổng hợp và phân tích kéo dài trong khoảng 6 tháng, từ tổng hợp vật liệu, chế tạo điện cực, đến đo đạc và xử lý dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Kích thước và cấu trúc chấm lượng tử CdSe: Phổ XRD cho thấy CdSe có cấu trúc zinc-blende với kích thước hạt khoảng 2.3 nm, phù hợp với hiệu ứng giam giữ lượng tử. Phổ UV-Vis có đỉnh hấp thụ exciton rõ ràng ở 509 nm, dịch chuyển về bước sóng ngắn so với vật liệu khối (725 nm), chứng tỏ sự hình thành chấm lượng tử đồng nhất.

2. Ảnh hưởng tỉ lệ Cd:Se: Khi tỉ lệ Cd:Se thay đổi, kích thước hạt và phổ huỳnh quang biến đổi rõ rệt. Tỉ lệ Cd:Se = 1:1 cho phổ huỳnh quang hẹp và cường độ cao nhất, trong khi tỉ lệ Cd:Se < 1 làm tăng phổ huỳnh quang rộng do các trạng thái sai hỏng mạng tinh thể, làm giảm chất lượng chấm lượng tử.

3. Hiệu suất pin mặt trời TiO2/CdS/CdSe/ZnS: Việc phủ lớp CdS giữa TiO2 và CdSe tạo cấu trúc bậc thang năng lượng, giúp tăng thế mạch hở và giảm tái hợp electron-lỗ trống. Lớp ZnS phủ ngoài giúp giảm tái hợp tại bề mặt, nâng cao hiệu suất pin. So với pin chỉ có TiO2/CdSe, pin TiO2/CdS/CdSe/ZnS có hiệu suất tăng khoảng 15-20%.

4. Ảnh hưởng nhiệt độ và thời gian nung: Nung chân không ở 100-200°C làm tăng cường độ hấp thụ và phát quang của màng TiO2/CdSe, cải thiện sự gắn kết của QDs trên màng TiO2, từ đó nâng cao hiệu suất pin lên khoảng 10%.

Thảo luận kết quả

Các kết quả cho thấy sự kiểm soát chặt chẽ tỉ lệ thành phần Cd:Se và điều kiện tổng hợp là yếu tố quyết định chất lượng chấm lượng tử CdSe, ảnh hưởng trực tiếp đến hiệu suất pin mặt trời. Cấu trúc bậc thang năng lượng TiO2/CdS/CdSe giúp truyền electron hiệu quả hơn, giảm tổn thất do tái hợp, phù hợp với các nghiên cứu quốc tế về QDSSCs. Việc phủ lớp ZnS như một lớp bảo vệ bề mặt làm giảm các trạng thái bẫy điện tử, tăng độ bền và hiệu suất pin.

Dữ liệu có thể được trình bày qua biểu đồ phổ UV-Vis và PL so sánh các tỉ lệ Cd:Se, bảng tổng hợp hiệu suất pin với các cấu trúc anode khác nhau, và hình ảnh SEM minh họa sự phân bố QDs trên màng TiO2. Các kết quả này khẳng định tính khả thi của việc sử dụng CdSe QDs trong pin mặt trời chấm lượng tử và cung cấp cơ sở để tối ưu hóa vật liệu và quy trình chế tạo.

Đề xuất và khuyến nghị

1. Tối ưu tỉ lệ Cd:Se trong tổng hợp CdSe QDs: Khuyến nghị duy trì tỉ lệ Cd:Se gần 1:1 để đảm bảo kích thước hạt đồng nhất và phổ huỳnh quang sắc nét, nâng cao hiệu suất pin. Thực hiện trong vòng 3 tháng tiếp theo bởi nhóm nghiên cứu vật liệu nano.

2. Phát triển cấu trúc anode đa lớp TiO2/CdS/CdSe/ZnS: Áp dụng phủ lớp CdS và ZnS theo phương pháp SILAR với số lớp tối ưu (3-4 lớp CdS, 2-3 lớp ZnS) để tăng thế mạch hở và giảm tái hợp. Thời gian triển khai 6 tháng, phối hợp giữa phòng thí nghiệm công nghệ nano và phòng thí nghiệm điện tử.

3. Nâng cao quy trình nung chân không: Thực hiện nung chân không ở nhiệt độ 150-200°C để cải thiện sự gắn kết QDs trên màng TiO2, tăng cường hiệu suất pin. Thời gian thực hiện 2 tháng, do phòng thí nghiệm vật liệu đảm nhiệm.

4. Nghiên cứu thay thế chất điện ly: Khuyến nghị thử nghiệm các cặp chất điện ly sulfide/polysulfide thay cho I-/I3- để tăng độ bền và hiệu suất pin, giảm ăn mòn điện cực. Thời gian nghiên cứu 4 tháng, phối hợp với nhóm hóa lý ứng dụng.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu nano: Luận văn cung cấp dữ liệu chi tiết về tổng hợp và đặc tính của chấm lượng tử CdSe, phương pháp SILAR và colloide, giúp phát triển vật liệu nano bán dẫn cho ứng dụng năng lượng.

2. Chuyên gia phát triển pin mặt trời: Thông tin về cấu trúc anode TiO2/CdS/CdSe/ZnS và các thông số ảnh hưởng đến hiệu suất pin hỗ trợ tối ưu hóa thiết kế pin mặt trời thế hệ mới.

3. Sinh viên và học viên cao học ngành vật liệu và linh kiện nano: Tài liệu tham khảo thực nghiệm và lý thuyết về vật liệu bán dẫn nano, kỹ thuật phân tích phổ và kính hiển vi điện tử, giúp nâng cao kiến thức và kỹ năng nghiên cứu.

4. Doanh nghiệp công nghệ năng lượng tái tạo: Cơ sở khoa học để phát triển sản phẩm pin mặt trời chấm lượng tử với hiệu suất cao, chi phí hợp lý, hướng tới ứng dụng thương mại và bền vững.

Câu hỏi thường gặp

1. Chấm lượng tử CdSe là gì và tại sao quan trọng trong pin mặt trời?
   Chấm lượng tử CdSe là tinh thể nano bán dẫn có kích thước nhỏ hơn bán kính Bohr exciton, tạo ra các mức năng lượng gián đoạn giúp điều chỉnh phổ hấp thụ ánh sáng. Điều này làm tăng hiệu suất chuyển đổi năng lượng trong pin mặt trời chấm lượng tử.

2. Phương pháp SILAR có ưu điểm gì trong chế tạo điện cực?
   SILAR cho phép phủ lớp ion liên tục, kiểm soát độ dày màng và thành phần hóa học chính xác ở nhiệt độ phòng, phù hợp với nhiều loại vật liệu và hình dạng đế, giúp tạo màng đồng nhất và hiệu quả.

3. Tỉ lệ Cd:Se ảnh hưởng thế nào đến tính chất của chấm lượng tử?
   Tỉ lệ Cd:Se gần 1:1 tạo ra chấm lượng tử đồng nhất với phổ huỳnh quang sắc nét. Tỉ lệ lệch làm tăng các trạng thái sai hỏng, giảm chất lượng và hiệu suất pin.

4. Lớp ZnS phủ ngoài có tác dụng gì trong cấu trúc anode?
   Lớp ZnS giúp giảm tái hợp electron-lỗ trống tại bề mặt, bảo vệ chấm lượng tử khỏi sự ăn mòn và tăng độ bền của pin, đồng thời cải thiện hiệu suất chuyển đổi năng lượng.

5. Nhiệt độ nung ảnh hưởng thế nào đến hiệu suất pin?
   Nung chân không ở nhiệt độ 100-200°C cải thiện sự gắn kết của chấm lượng tử trên màng TiO2, tăng cường hấp thụ ánh sáng và phát quang, từ đó nâng cao hiệu suất pin khoảng 10%.

Kết luận

• Đã tổng hợp thành công chấm lượng tử CdSe với kích thước khoảng 2.3 nm, có cấu trúc tinh thể zinc-blende và tính chất quang học phù hợp cho pin mặt trời chấm lượng tử.
• Tỉ lệ Cd:Se là yếu tố quan trọng ảnh hưởng đến chất lượng chấm lượng tử và hiệu suất pin, với tỉ lệ 1:1 là tối ưu.
• Cấu trúc anode TiO2/CdS/CdSe/ZnS tạo ra hiệu ứng bậc thang năng lượng, giúp tăng thế mạch hở và giảm tái hợp, nâng cao hiệu suất pin lên 15-20%.
• Nung chân không và phủ lớp ZnS là các bước quan trọng để cải thiện hiệu suất và độ bền của pin mặt trời chấm lượng tử.
• Các bước tiếp theo bao gồm tối ưu hóa quy trình tổng hợp, mở rộng nghiên cứu chất điện ly và thử nghiệm ứng dụng thực tế.
